Case Liligo T-A7608E-H kèm file FreeCAD

Tác giả szprusa

Lượt tải
28
Lượt thích
2
Lượt coi
162
Tải tất cả (.zip)· 11 file · 17,4 MB· 17,4 MB

File 11 17,4 MB

  • TopBody_1777704483.stepSTEP · 222,8 KB
  • BottomBody_1777704484.stepSTEP · 265,3 KB
  • BoxTopBody_1777704485.stepSTEP · 264,5 KB
  • BoxTopWithOnOffBody_1777704486.stepSTEP · 295,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#363920
Ngày đăng

Mô tả

Mình có làm một dự án GPS tracker ở GitLab: liligoa7608-gps.

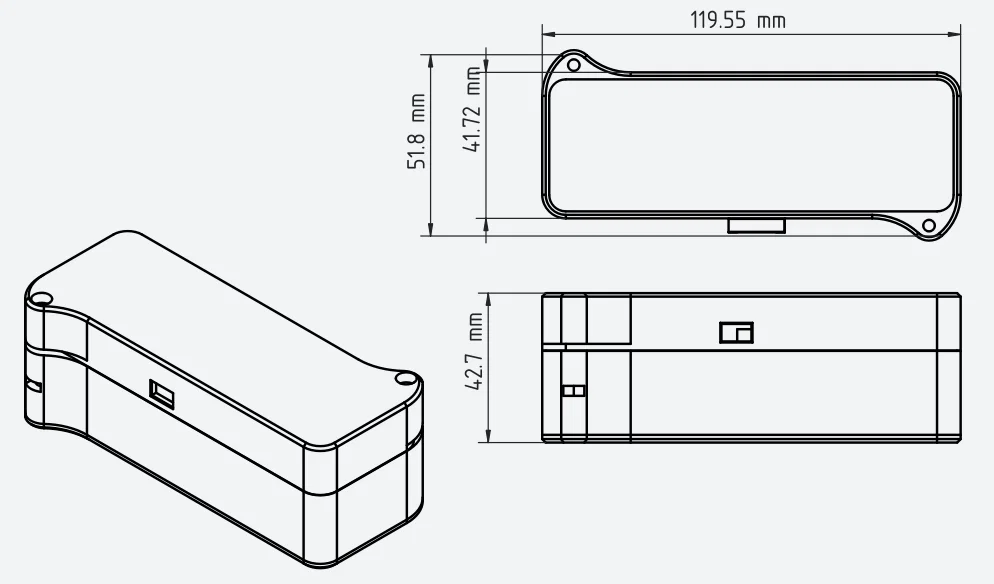

Mình cần một cái case cho board Liligo T-A7608E-H và đây là nó.

Bạn sẽ cần thêm:

  • 6 con vít M3x35
  • 2 con tán M3, để gắn vào các góc của phần đáy hộp.

Mình in với:

  • layer height 0.2
  • nozzle 0.4
  • 3 perimeters
  • 4 lớp top và bottom
  • PETG
  • không dùng supports

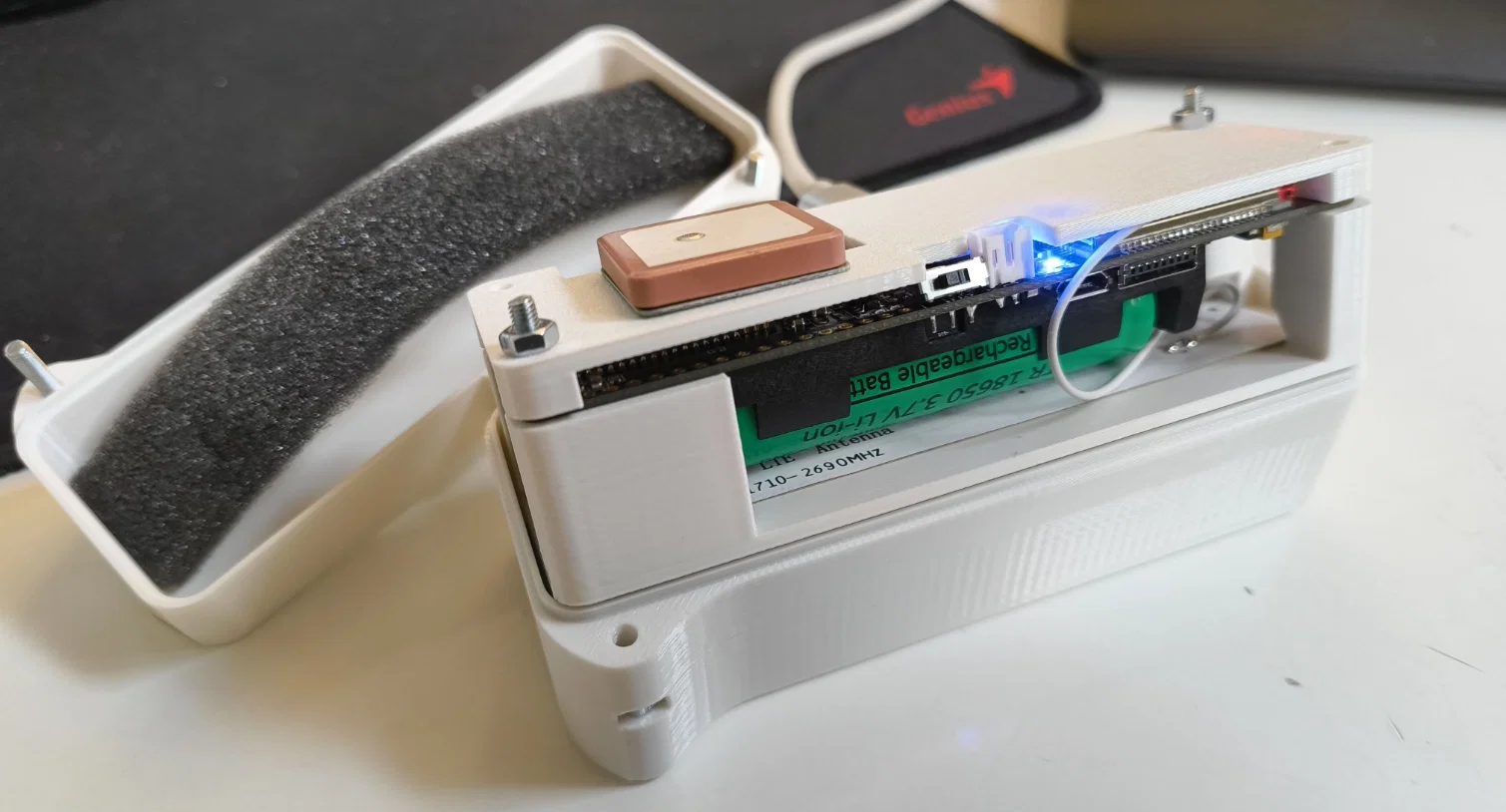

Mình cắt miếng mút xốp làm đôi (miếng đi kèm bên trong hộp lúc thiết bị được giao tới) rồi đặt vào cả phần trên và phần dưới của hộp.

Files

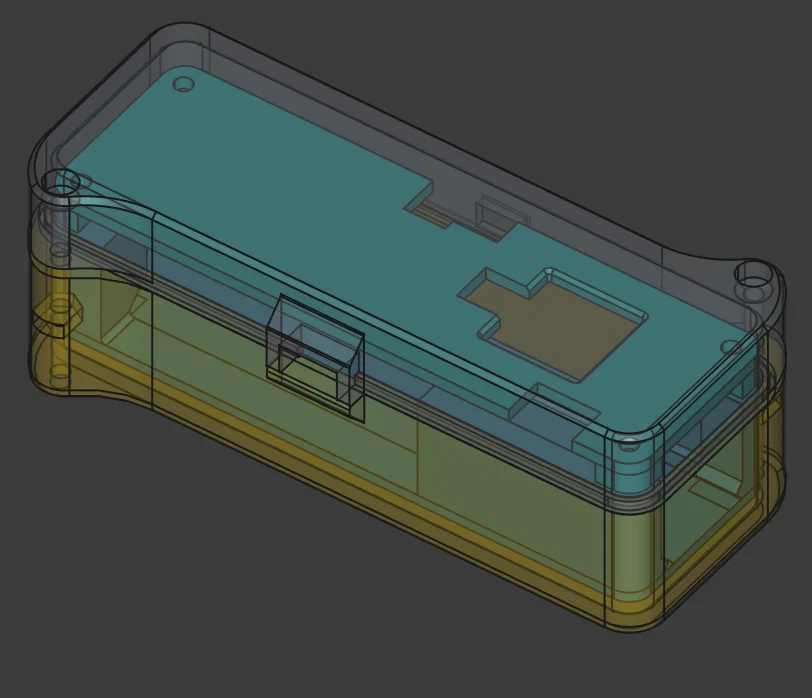

PCB frame

  • Top: TopBody
  •  Bottom: BottomBody

Case

  • Top: BoxTopBody
  • Top có lỗ cho công tắc on-off: BoxTopWithOnOffBody
  • Bottom: BoxBottomBody

Coi thêm Ẩn bớt

Thông số in

Định dạng
fcstdstepstl
Số file mô hình
11
Tổng dung lượng
17,4 MB
File lớn nhất
3,8 MB
