Lược gel agarose tham số (Parametric Agarose Gel Comb)
Lược (comb) gel agarose dạng tham số, tùy biến số giếng, kích thước và khoảng cách trong Fusion 360. STL BA-14 dày 1.5mm có sẵn. Đã thử in PLA (đổ ~50°C), có thể dùng PETG để chịu nhiệt tốt hơn.
Mô tả

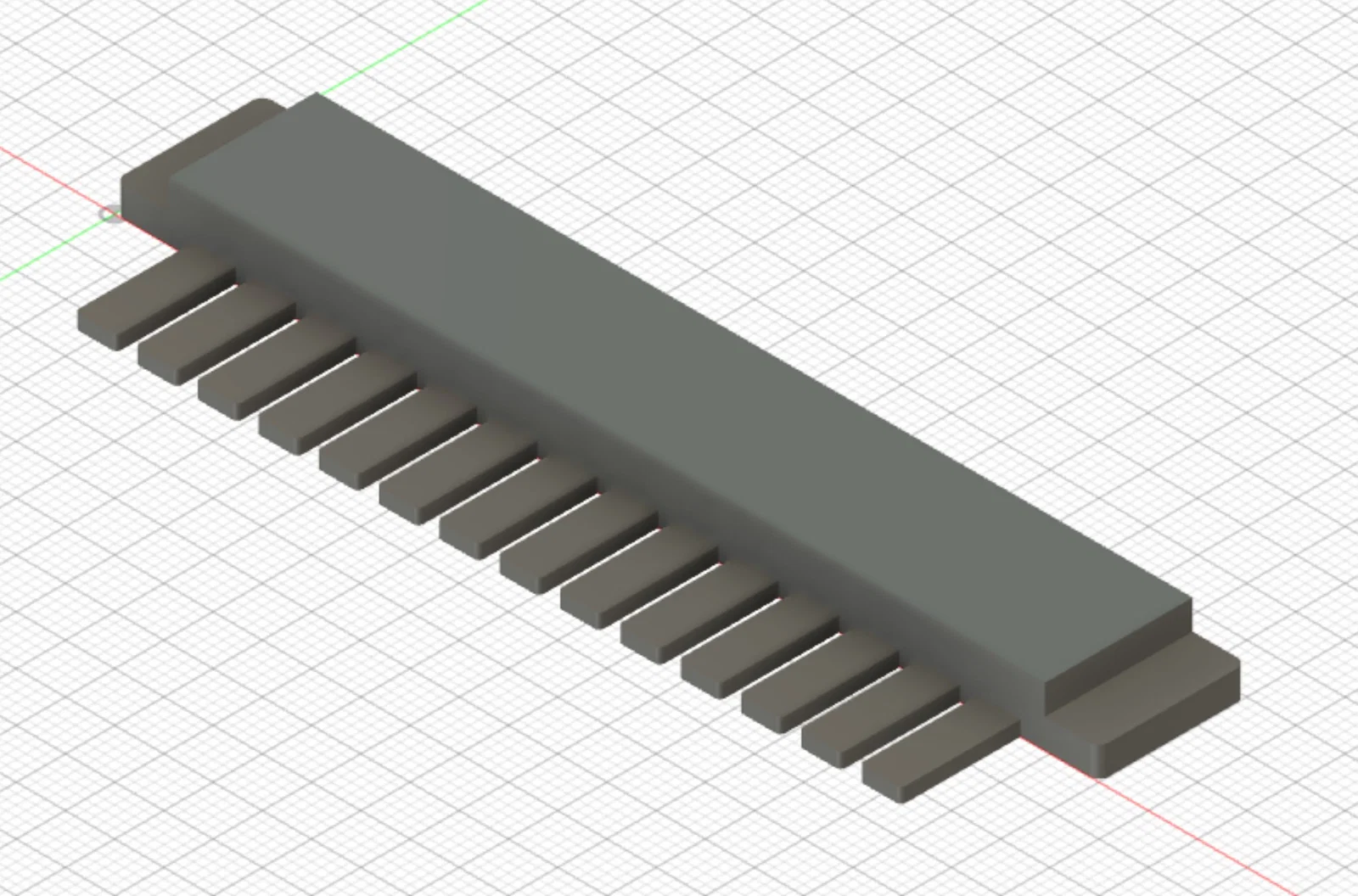

Lược (comb) có thể tùy biến cho gel agarose. File STL đi kèm là mẫu BA-14 với độ dày 1.5mm. Tuy nhiên, nếu bạn có số đo của bất kỳ loại lược nào, hãy tải file Fusion 360.
Vào Fusion 360 xong, bạn có thể tùy chỉnh các tham số để ra đúng cấu hình mình cần. Mình đang chạy lab giảng dạy và khá bất ngờ là mỗi cái lược giá khoảng ~$80, nên mình thiết kế cái này để in chỉ tốn vài xu.
Mình đã thử với PLA và dùng rất ổn nếu đổ agarose ở khoảng ~50°C. Nếu bạn muốn chắc ăn hơn về khả năng chịu nhiệt thì có thể thử in bằng PETG.
Các biến cần khai báo trong Fusion 360:
- NumTeeth: Số lượng răng (số giếng)
- ToothGroupLength: Chiều dài từ mép trái của răng đầu tiên đến mép phải của răng cuối cùng
- ToothThickness: Độ dày của răng (ví dụ 1.0 hoặc 1.5mm)
- BaseLength: Chiều dài toàn bộ lược, bao gồm cả các rãnh ở hai đầu để gác lên khay đúc (casting tray)
- GapWidth: Khoảng hở giữa các giếng. 1.831mm có vẻ là chuẩn, mình khuyên nên để nguyên giá trị này.
