Orbital Shaker DIYBio (Máy lắc quỹ đạo DIY cho lab)

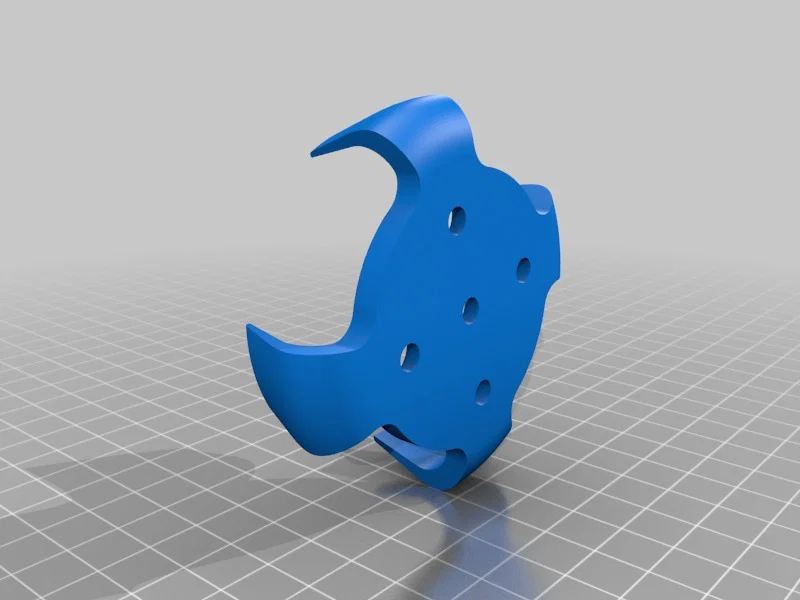

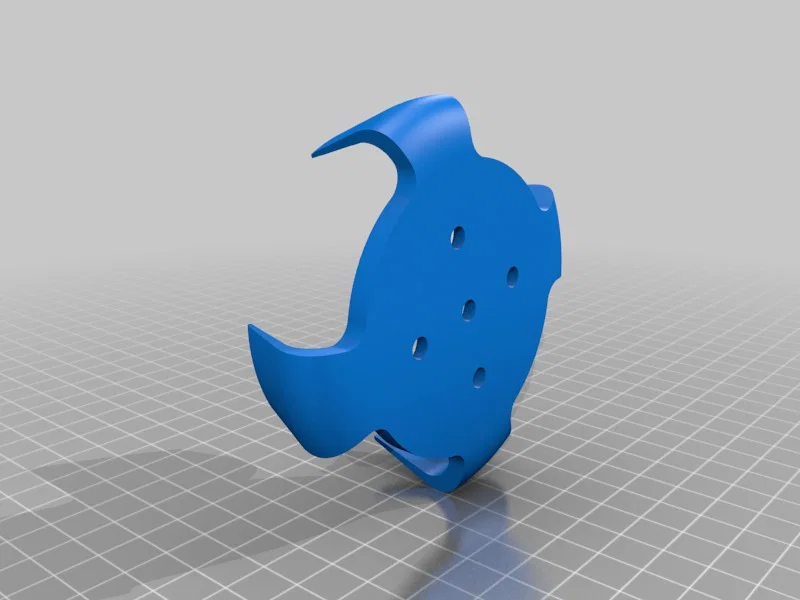

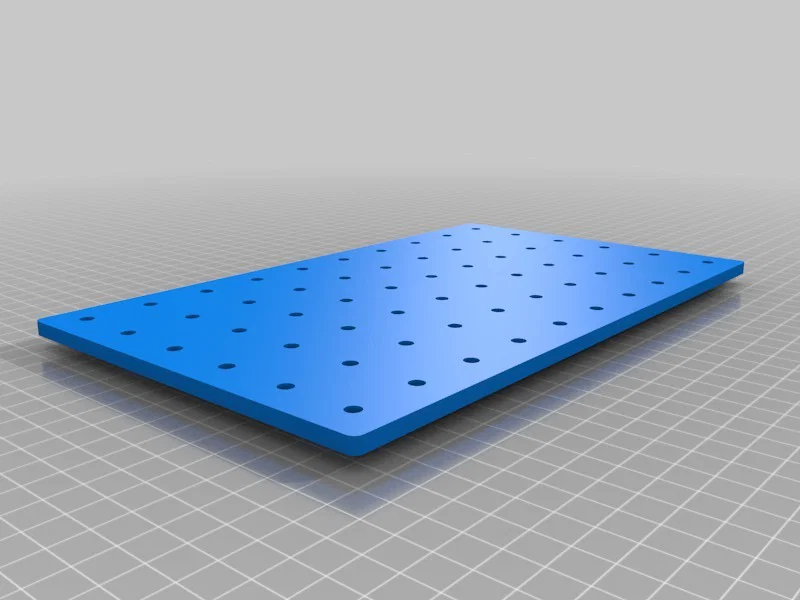

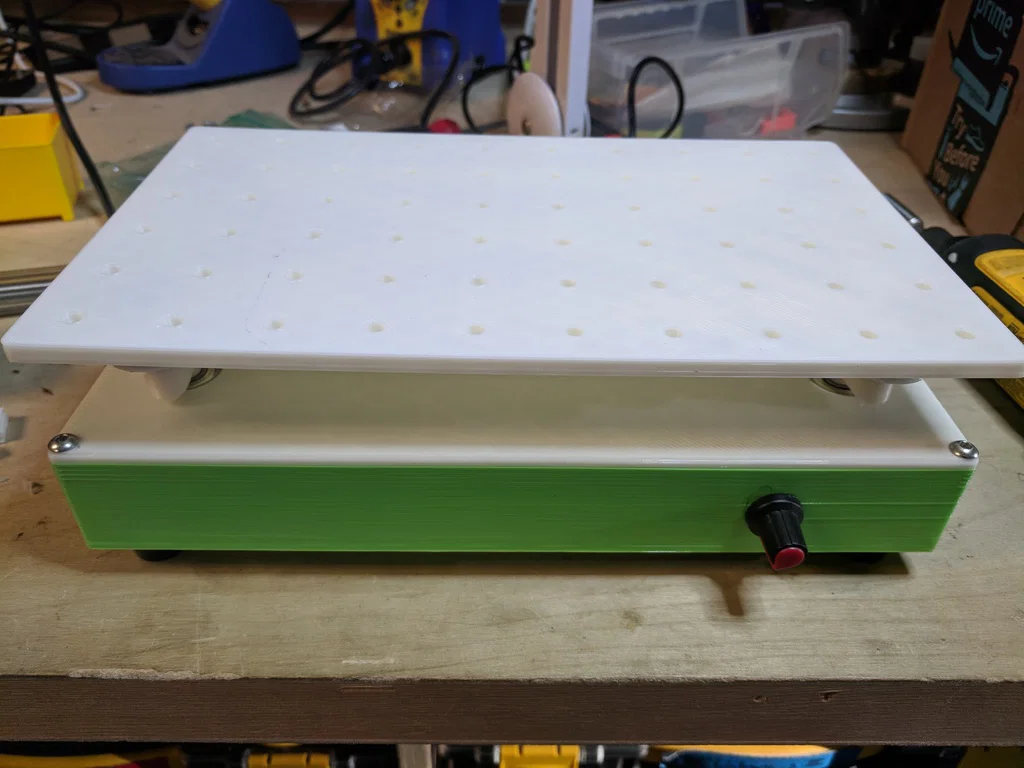

Đây là một orbital shaker với thiết kế mô-đun, dùng hệ điện đơn giản nên chỉ cần kỹ năng hàn (soldering) ở mức tối thiểu là ráp được. Khay có thể tháo rời, trên đó có một ma trận lỗ M5 để vặn các ngàm (mount) chuyên dụng. Trong bộ có sẵn ngàm cho bình tam giác Erlenmeyer 125ml và 250ml, cùng với ngàm cho bình nuôi cấy mô (tissue culture flask) 125ml.

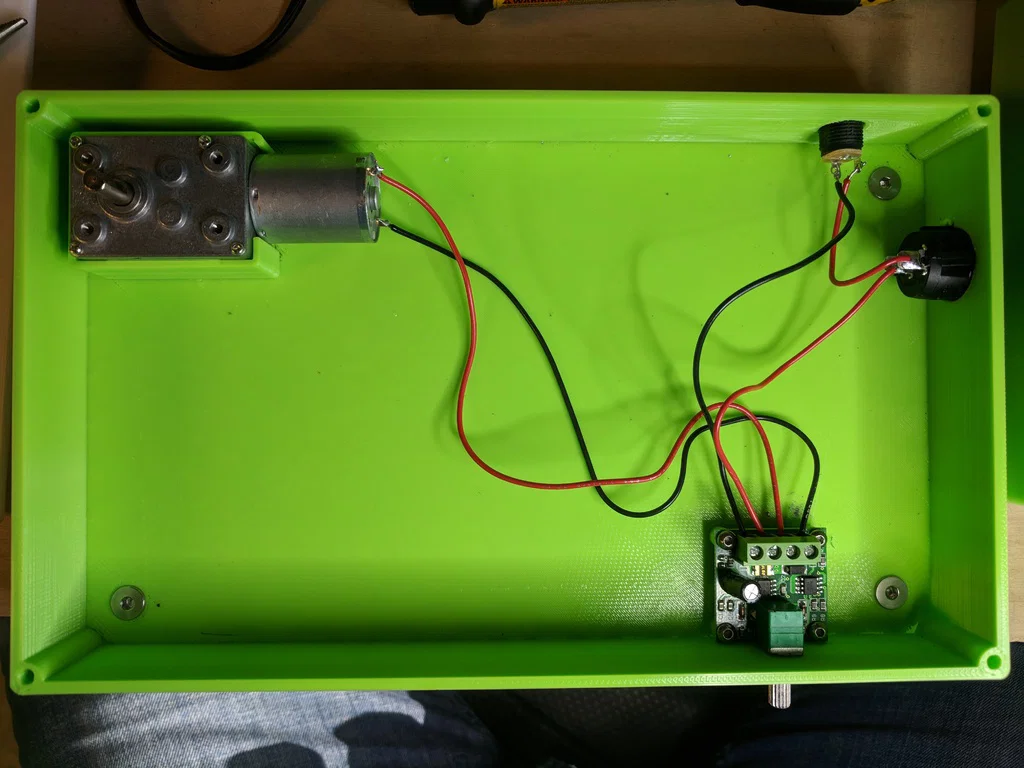

Mình dùng motor 100 RPM, nhưng nếu cần nhanh hơn thì có thể chọn tốc độ khác. Bộ điều khiển motor cho phép chỉnh tốc độ liên tục theo nhu cầu.

Vật tư cần chuẩn bị:

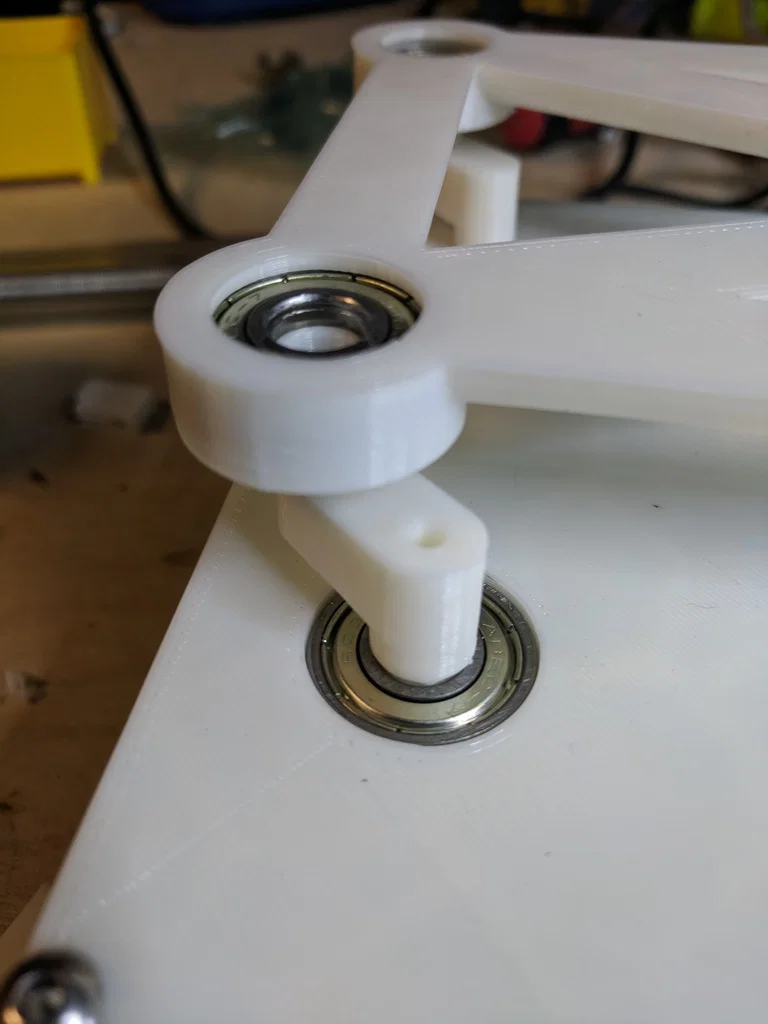

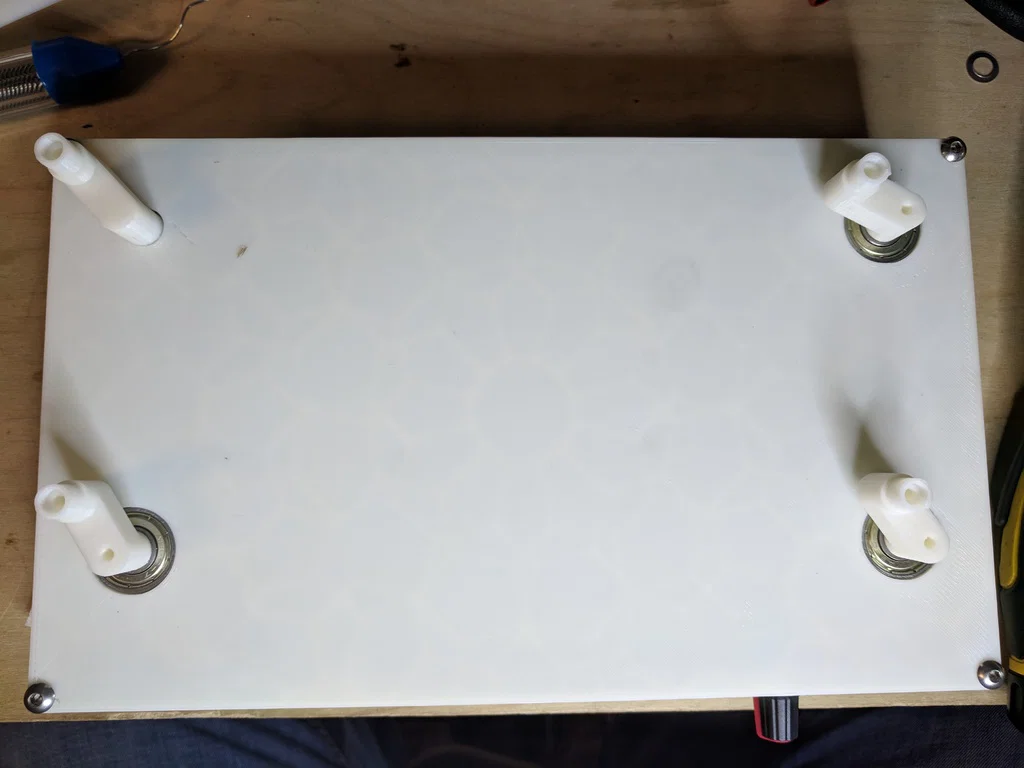

608 bearings (http://a.co/d/4amTGEh)

Công tắc tròn (Round switch) (http://a.co/d/1Q6Gje3)

Jack nguồn DC (DC power socket) (http://a.co/d/je82XnS)

Nguồn DC (DC power supply) (http://tinyurl.com/ybst994h)

Motor (http://a.co/d/emwWsed)

Bộ điều khiển điện áp PWM (PWM voltage controller) (http://tinyurl.com/y9uactyg)

Chân cao su (Rubber feet) (http://a.co/d/dkqb9gr)

Ốc vít M5

Ốc vít M4

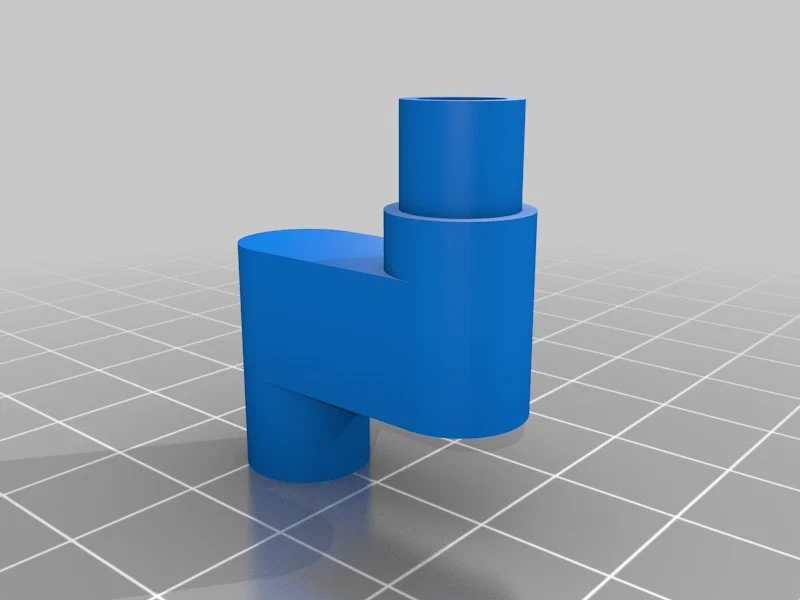

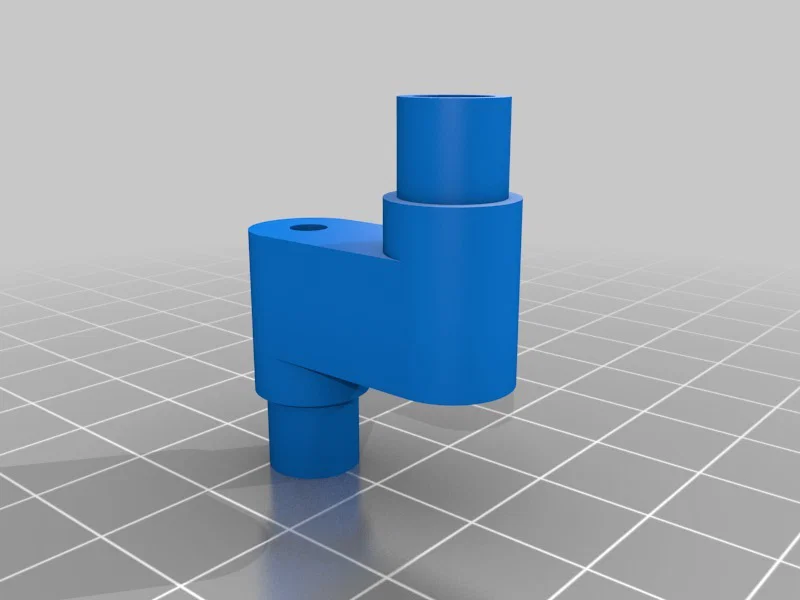

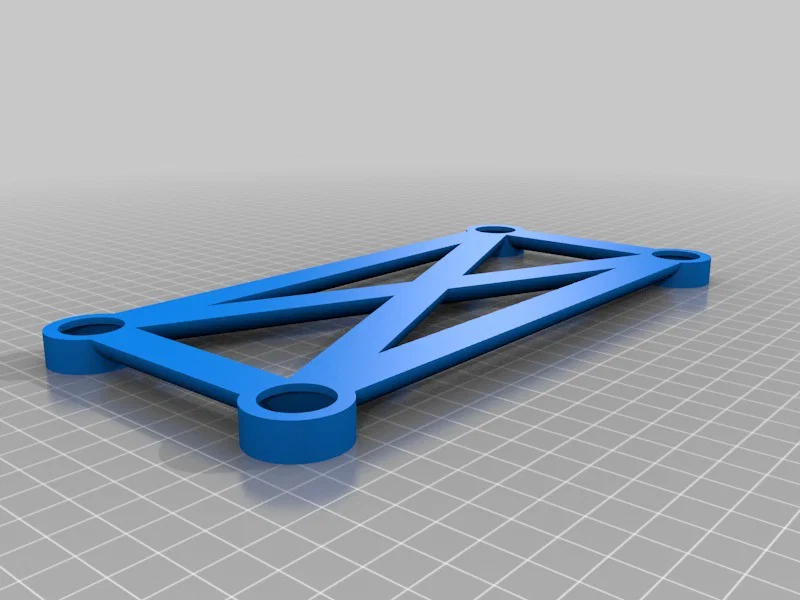

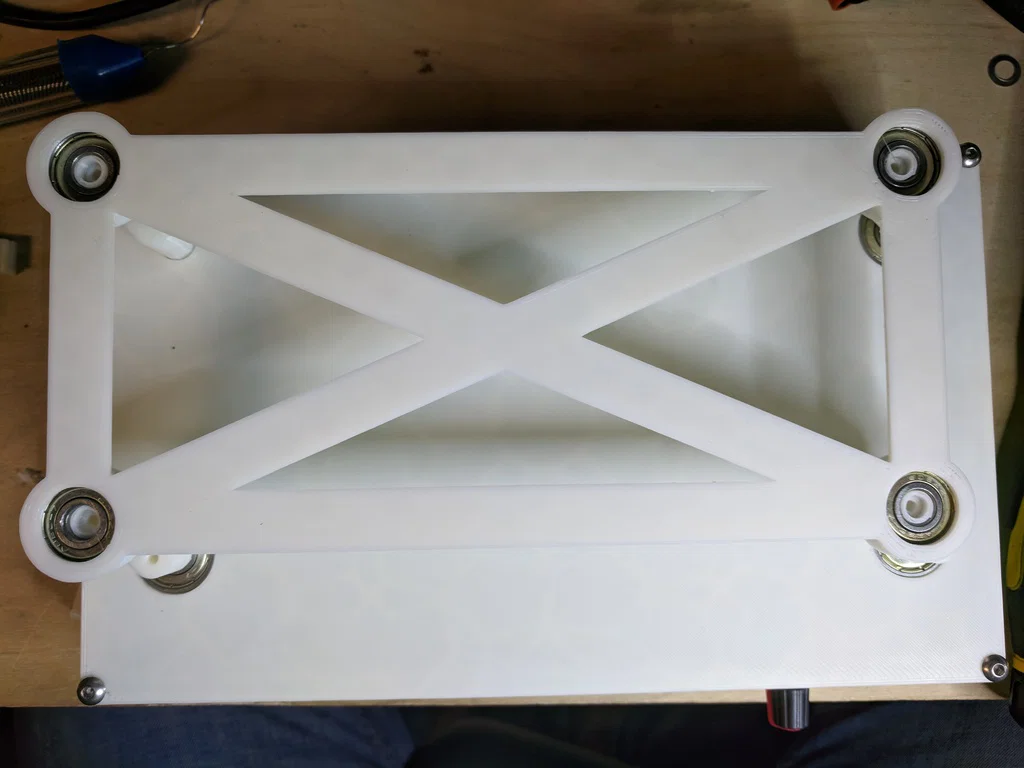

Ốc vít M3 (socket head cap) để gia cường các tay đòn

Tổng chi phí khoảng 55 USD, đã tính cả filament.

Bạn có thể xem video máy chạy tại đây: https://youtu.be/67lwxifAp34

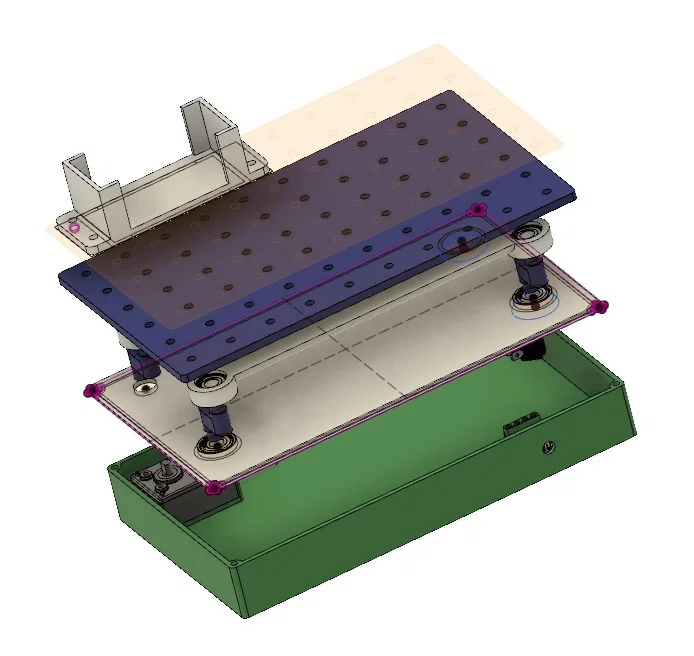

Mẫu được thiết kế trên Fusion 360 và có thể tải file thiết kế tại: https://a360.co/2MAueWt

Thiết kế này được lấy cảm hứng từ: https://www.thingiverse.com/thing:2983846

Danh mục: Biology
