Mô hình tên lửa DELTA IV HEAVY tỉ lệ 1:200 (STL)

Cập nhật

• 17/02/2024
  • Chân đế được thiết kế lại với hai phiên bản: AMS/MMU và bản nhiều phần (Multi parts).

Mô tả

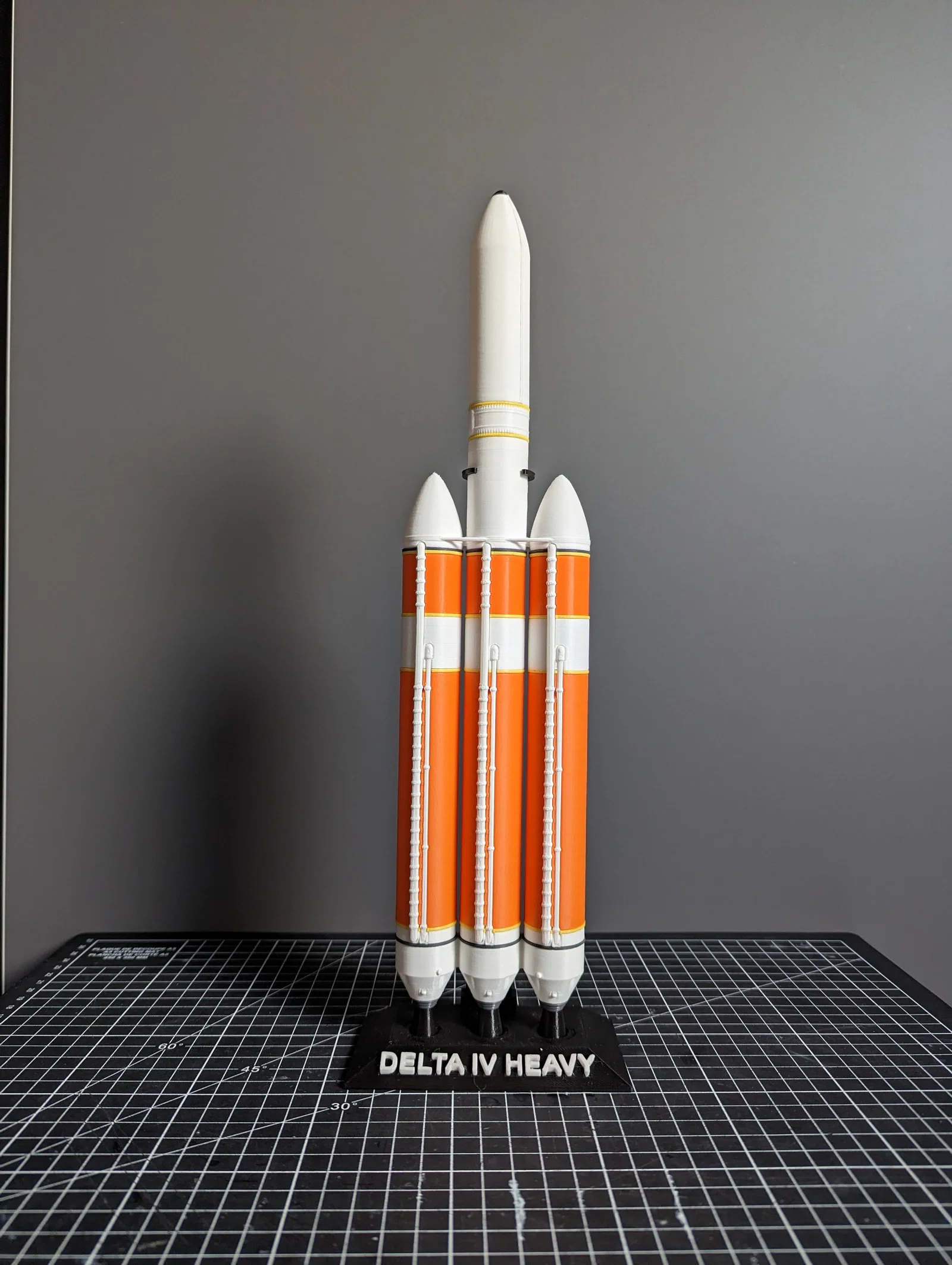

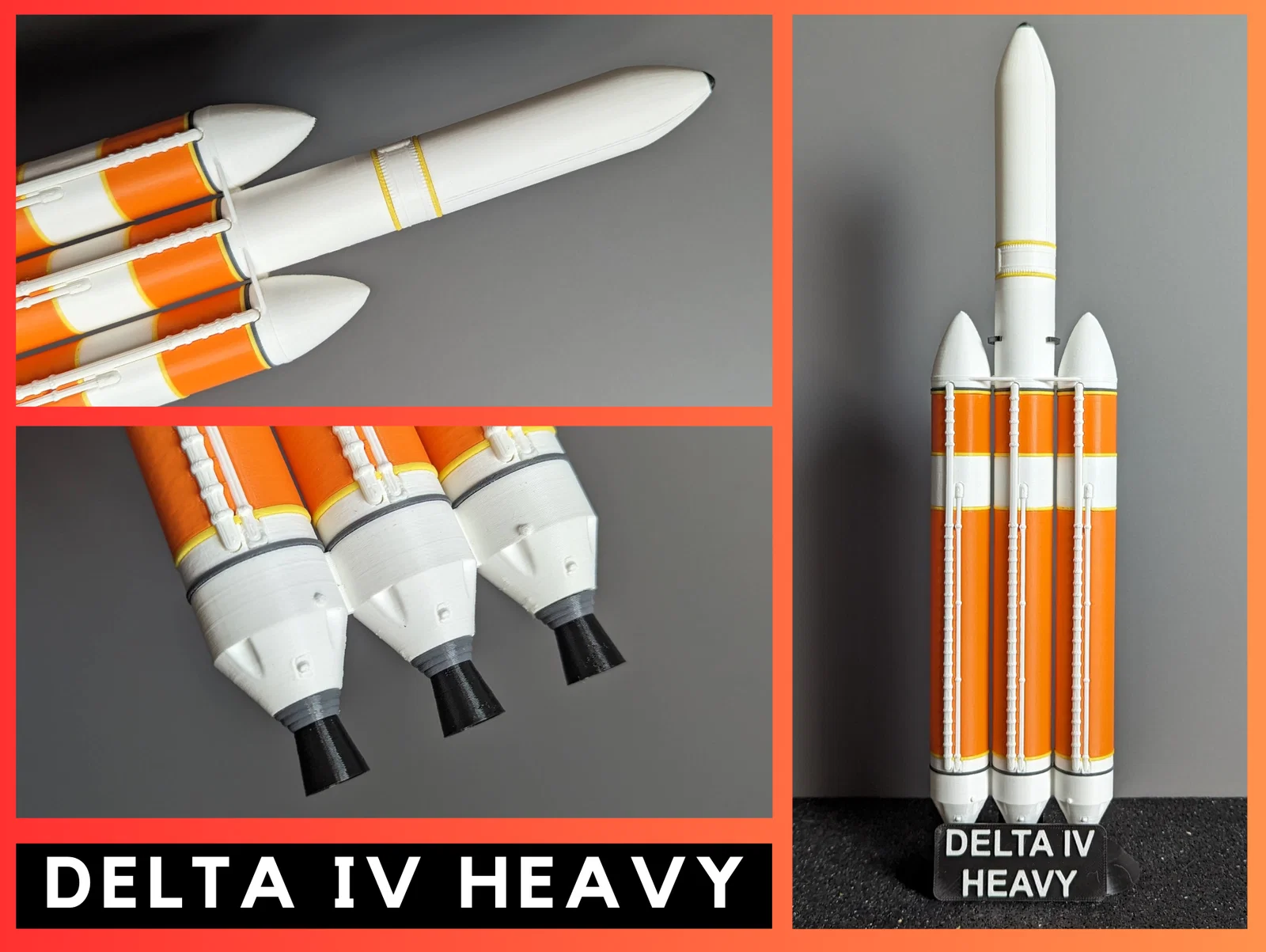

     Mẫu Delta IV Heavy là bản tái tạo tỉ lệ 1:200 với độ chi tiết cao của tên lửa mạnh nhất của ULA (United Launch Alliance), dự kiến kết thúc nhiệm vụ vào năm 2024. Mẫu gồm nhiều mảnh in rời, dễ in và dễ lắp ráp.

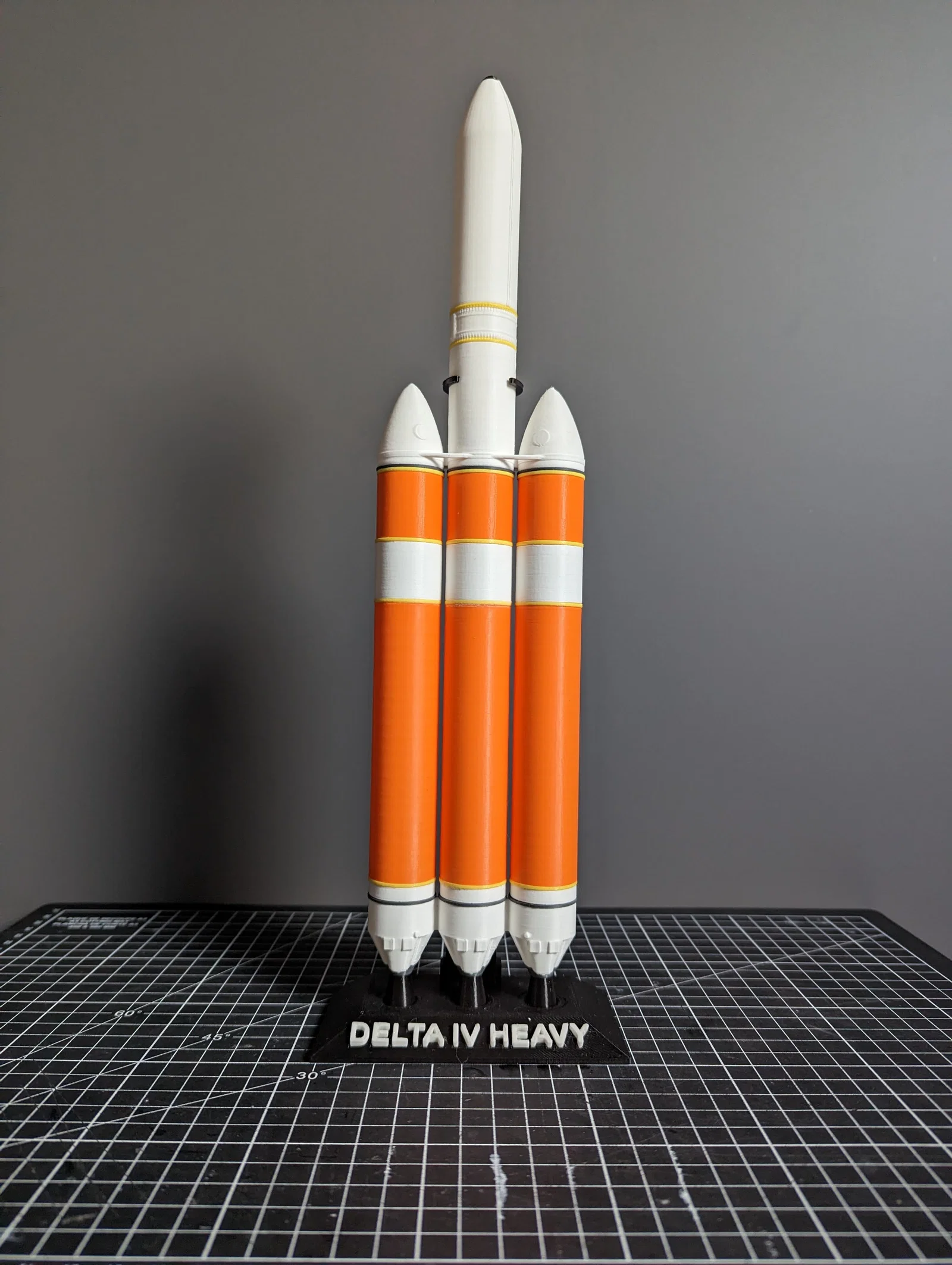

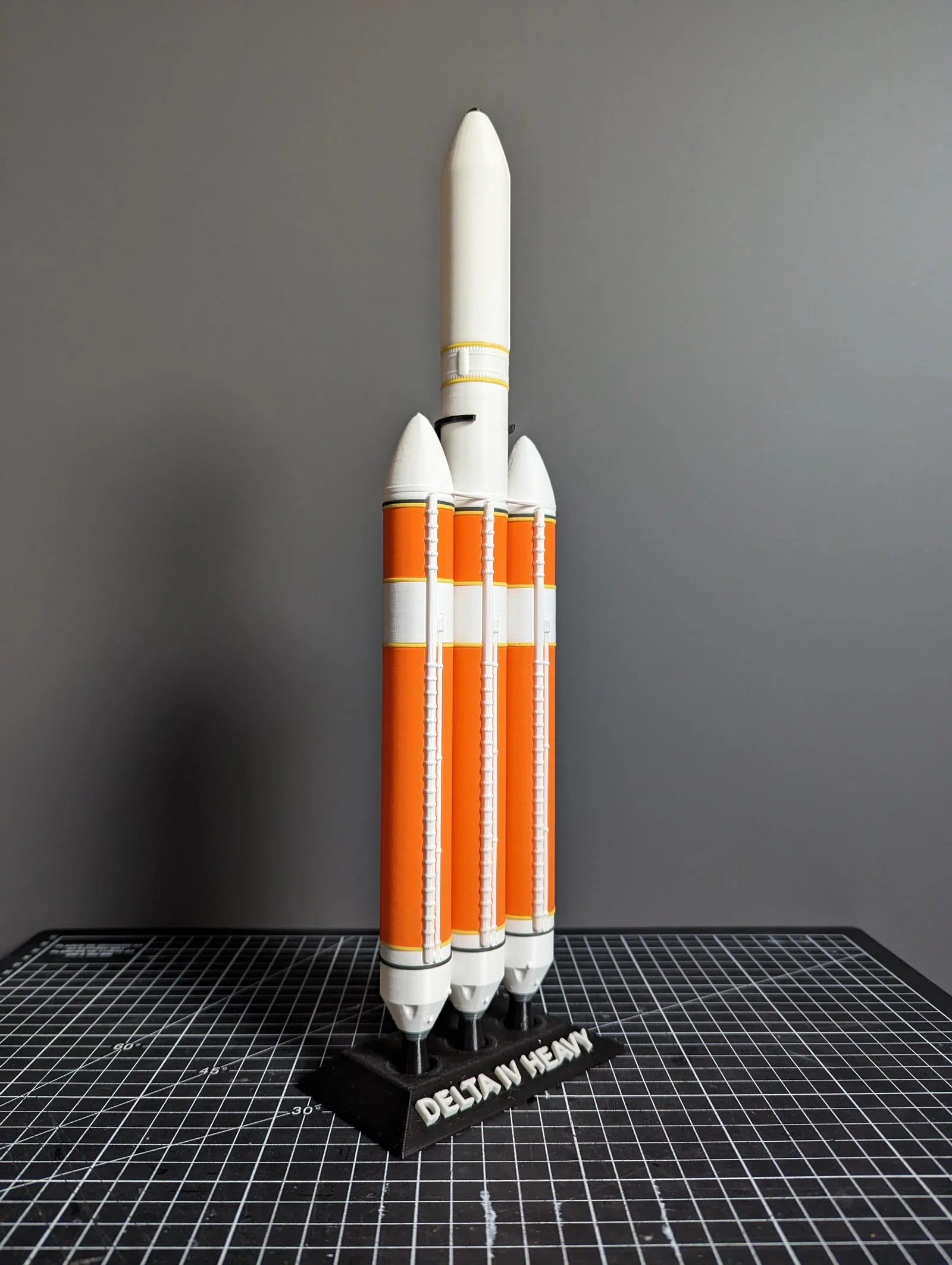

     Kích thước thành phẩm xấp xỉ cao 36cm và rộng 10cm đối với Delta IV Heavy.

In ấn

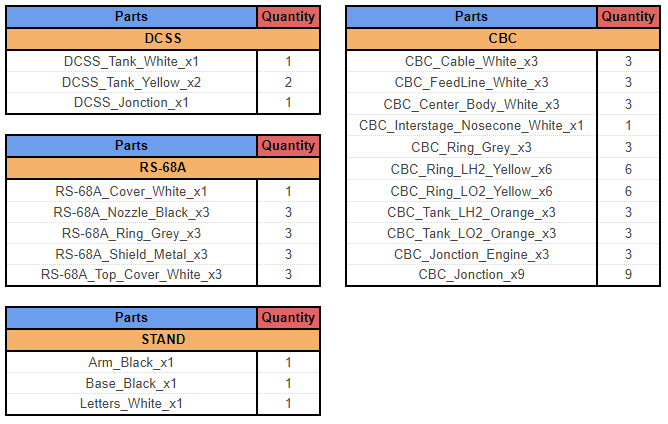

• Có tổng cộng 76 chi tiết cần in, bao gồm 43 chi tiết cho Common Booster Core (CBC) và 13 chi tiết cho Engine RS-68A.
• Tổng thời gian in cho toàn bộ mô hình khoảng 25 giờ.

Chọn cấu hình Payload

     Mô hình này có nhiều lựa chọn cấu hình, tùy theo cách bạn muốn in và lắp ráp. (File tải về đã bao gồm những phần cần thiết cho từng cấu hình.)

     Bên mình cung cấp ba cấu hình lắp ráp:

Standard fairing

• dùng LF_Fairing_white_x1

Military fairing

• dùng MF_Fairing_White_x1

Orion SpaceCraft

• dùng Orion_White_x1

Hướng dẫn lắp ráp và in

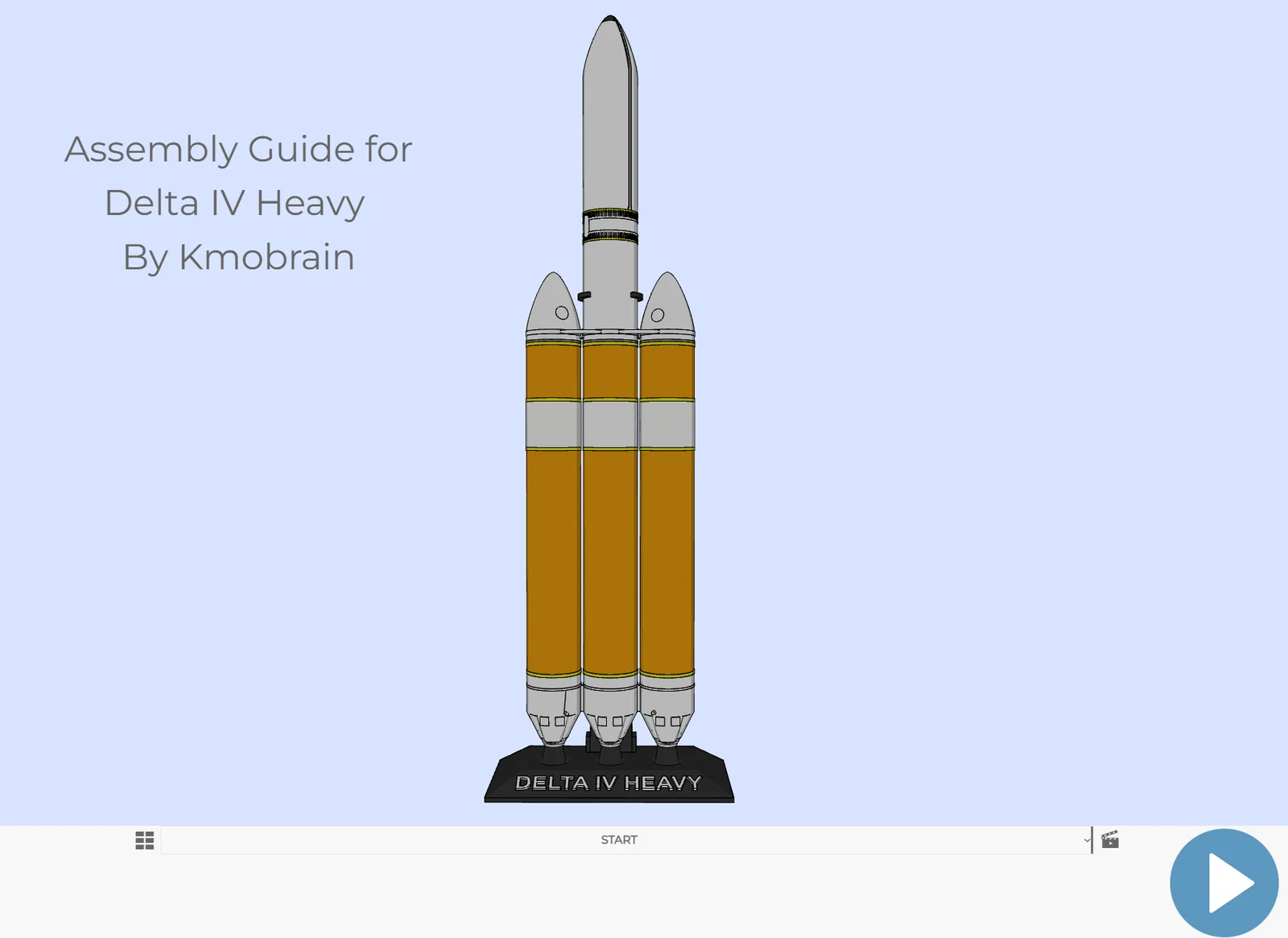

Bạn có thể dùng hướng dẫn lắp ráp tương tác này hoặc QR-Code bên dưới để lắp cho dễ.

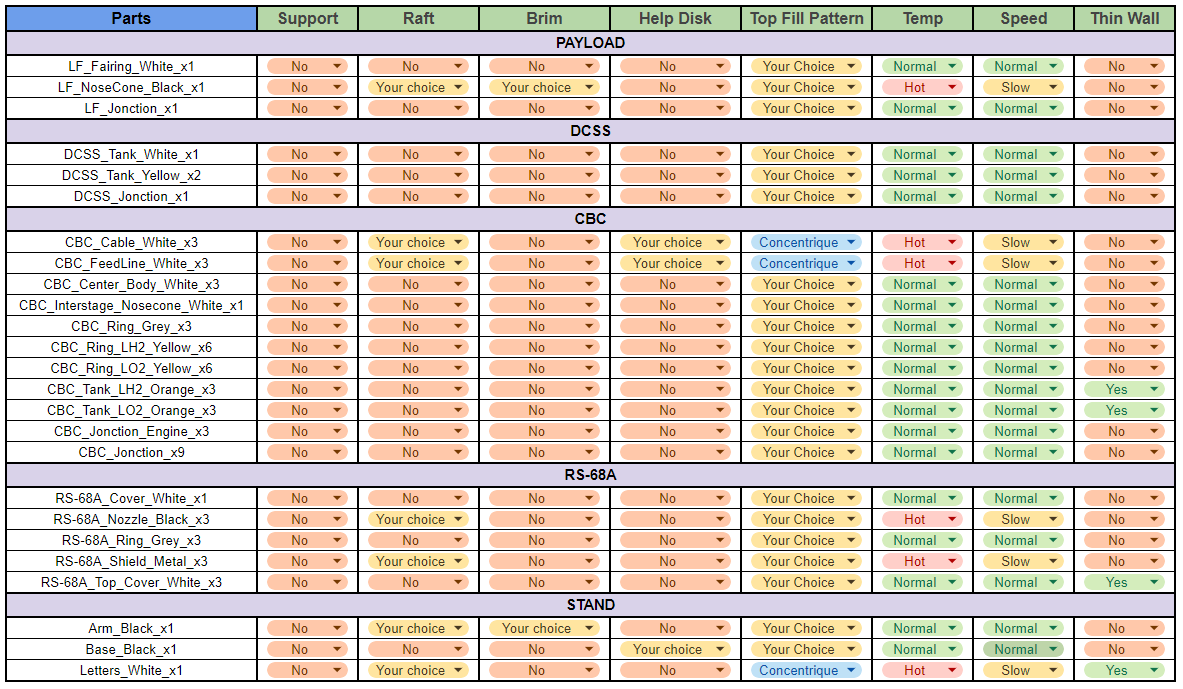

Bạn có thể dùng bảng bên dưới để hỗ trợ cài đặt trong slicer.

Mẹo

Cài đặt

• Infill 10% là đủ cho một mô hình trang trí; bạn cũng có thể dùng thiết lập infill "Lightning" của PrusaSlicer.
• Một số chi tiết sẽ cần support.

In ấn

• Để ra thành phẩm đẹp hơn, mình khuyên bạn in Jonction_Block sau cùng, để có thể canh chỉnh kích thước theo bản in thực tế và khớp tốt hơn lúc lắp.
• Nếu có chi tiết bị lỏng hoặc không khớp, bạn có thể chỉnh scale +/- 1% trong slicer để fit hơn.
• Với phần đế, nên in 4 perimeters để tránh bị lộ infill.

Sau khi in

• Có thể bạn sẽ cần chà nhám các vị trí tiếp giáp giữa các phần để bề mặt mịn hơn.
• Ngoài ra, mình khuyên dùng keo dán để tăng độ chắc và độ bền.
