Module RTC cho Triaxial Numechron Clock

Remix từ Đồng hồ cơ Numechron trục xoay ba chiều Tác giả shiura_250609

Tác giả JustinAyson_4125228

Lượt tải: 123
Lượt thích: 17
Lượt coi: 729
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 3 file · 144,5 KB· 144,5 KB

File 3 144,5 KB

Housing_lid_and_reset_button_1777563082.stlSTL · 64,9 KB
Housing_bottom_1777563083.stlSTL · 77,3 KB
numechron_1777563088.inoINO · 2,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #355505
Danh mục: Dụng Cụ Tiện Ích
Ngày đăng: 30/04/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: arduino
ds3231

Mô tả

Module Real Time Clock giúp tăng độ chính xác thời gian của đồng hồ. Không cần phải tinh chỉnh tốc độ clock như mô tả trong mẫu gốc. Giá một module RTC DS3231 thường dưới 12€ cho 3 cái. Vỏ (housing) được thiết kế cho Arduino Nano.

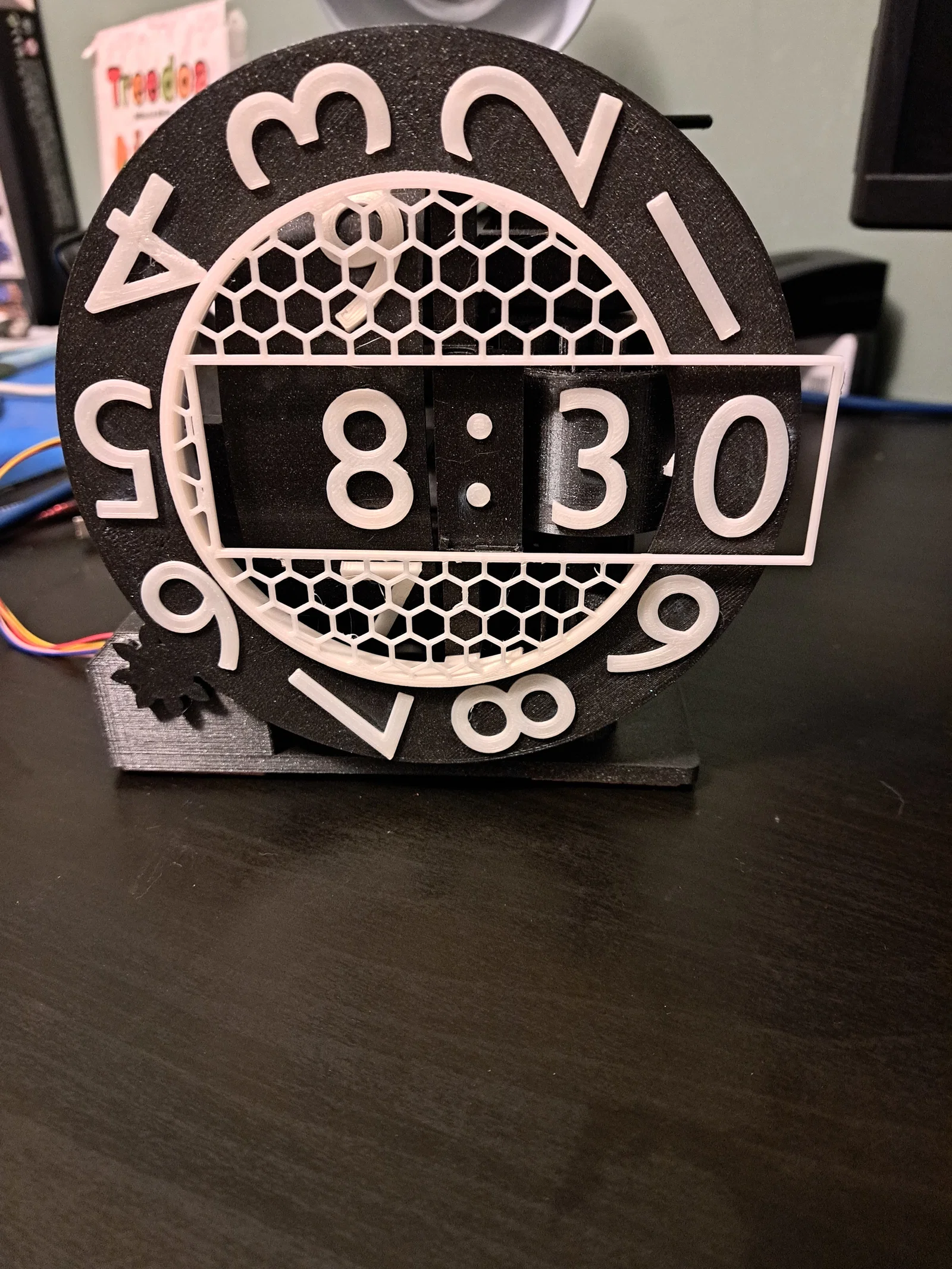

Lắp đồng hồ theo hướng dẫn trong mẫu gốc.
Hàn board driver cho stepper motor vào board xử lý (Arduino Nano) như trong mẫu gốc. Dùng các chân D4–D7 trên Arduino Nano và hàn trực tiếp vào board driver stepper motor để sau này lắp vừa khít trong housing.

Các bước bổ sung

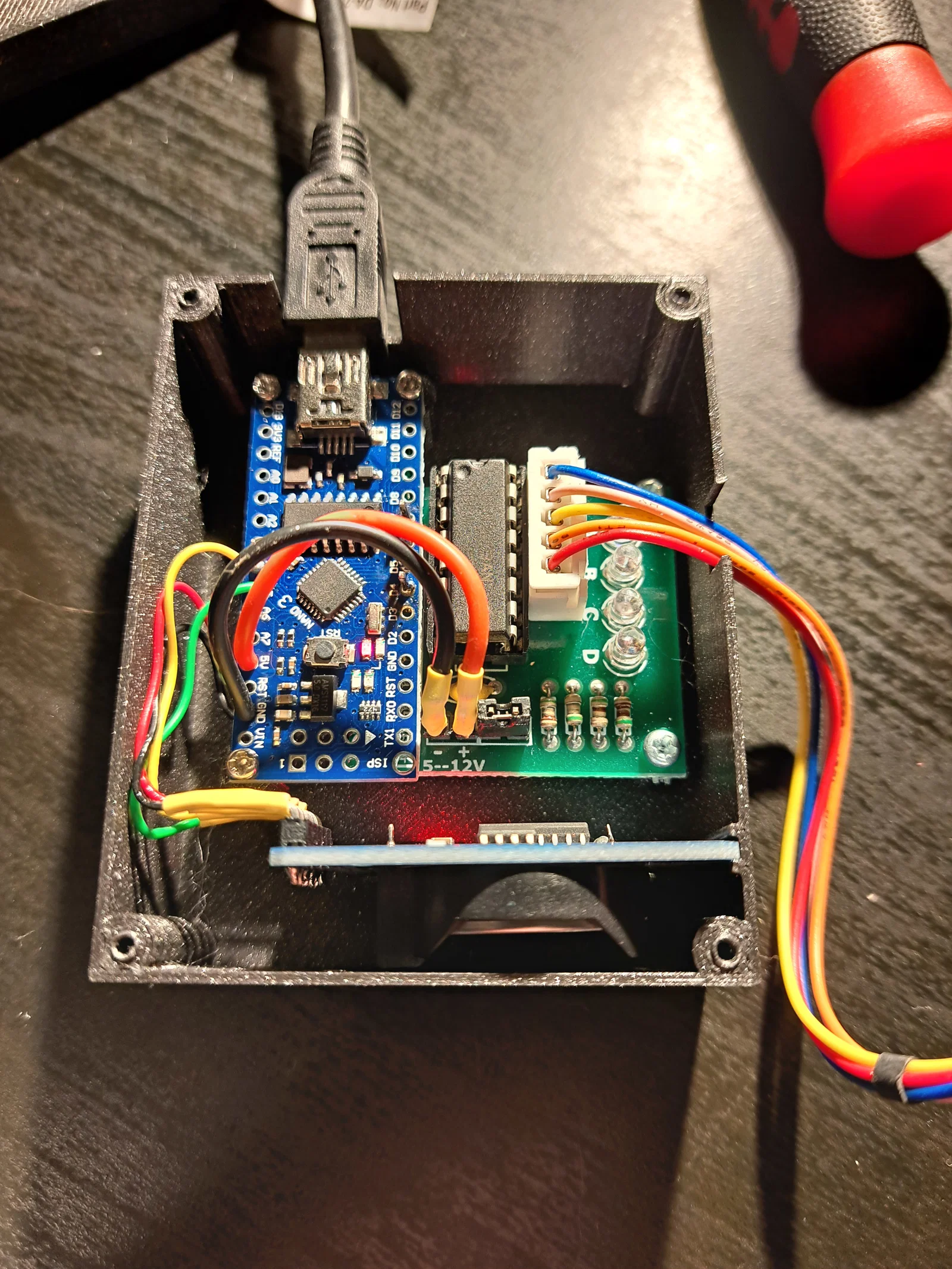

Hàn module RTC vào board xử lý (Arduino Nano)

Nối GND và 5V
Nối SCL trên module RTC sang SCL trên board xử lý; với Arduino Nano thì là chân A5
Nối SDA trên module RTC sang SDA trên board xử lý; với Arduino Nano thì là chân A4
Các chân còn lại trên module RTC (SQW và 32K) để trống, không nối

Tải file numechron.ino ở phần files. Nạp code vào board. Code được viết cho Arduino Nano, nên SCL/SDA sẽ nối vào các chân mặc định vốn đã được RTClib thiết lập sẵn. Nếu bạn dùng board xử lý khác thì nhớ set đúng chân (xem tài liệu RTClib để biết cách làm)

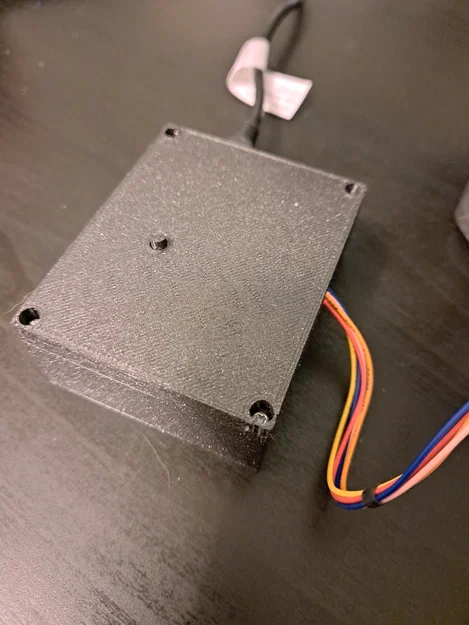

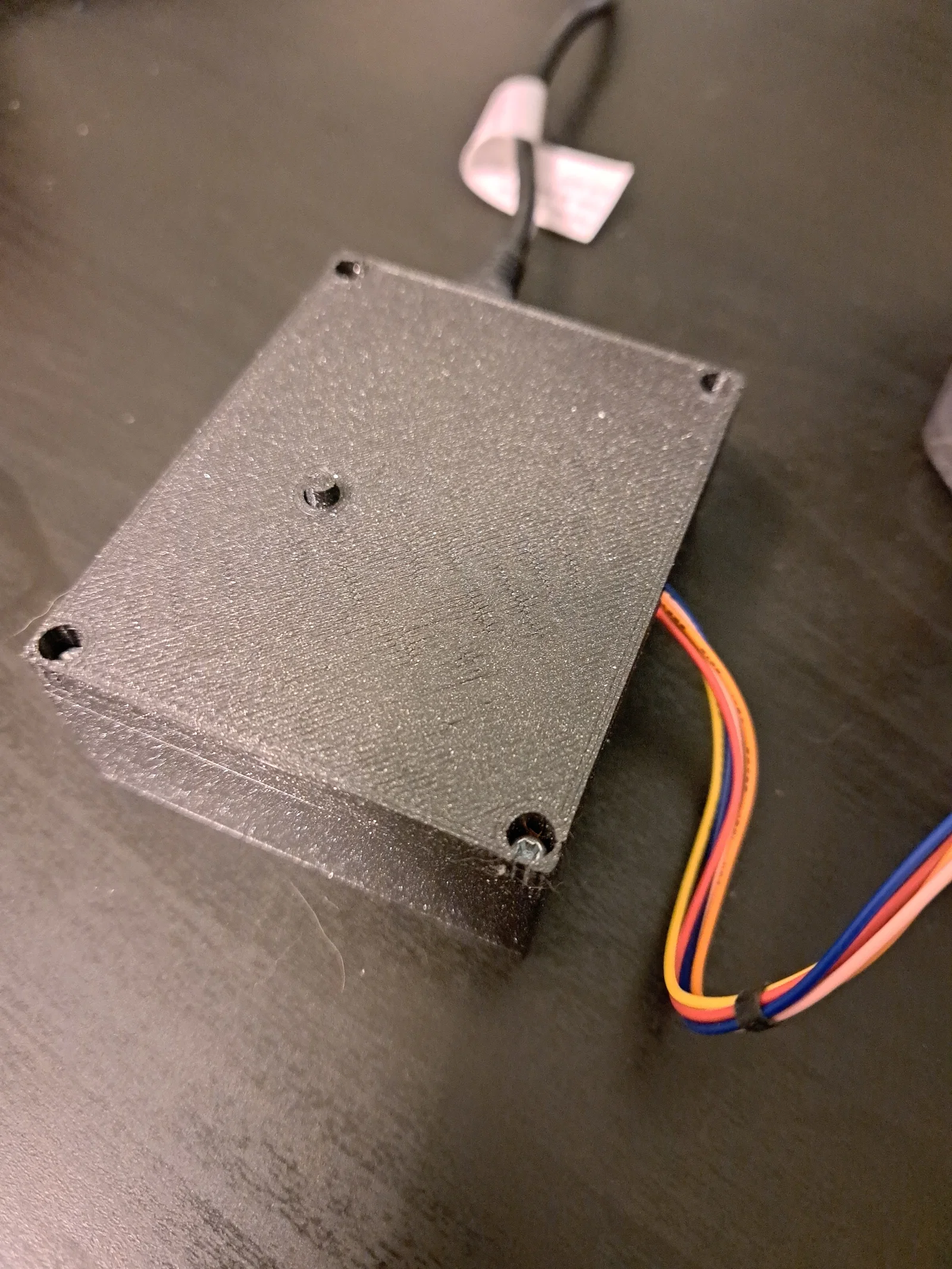

In housing và chi tiết dùng để bấm nút reset, rồi lắp toàn bộ vào housing. Dùng 5 vít tự ren 2mm (dài 5mm) để cố định các board vào housing. Dùng 4 vít tự ren 2mm (dài 8mm) để bắt nắp vào hộp. Housing vừa cho Arduino Nano.

Chúc bạn làm vui vẻ :-)
