AWTRIX 2 - 4x WS2812 8x8 LED Panel Fully Printable (Vỏ in 3D)

Hi,

mình có sẵn vài tấm LED Matrix 8x8 để đó và muốn làm gì đó với chúng. Mình tìm được project matrix rất hay của blueforcer, dạng open source.

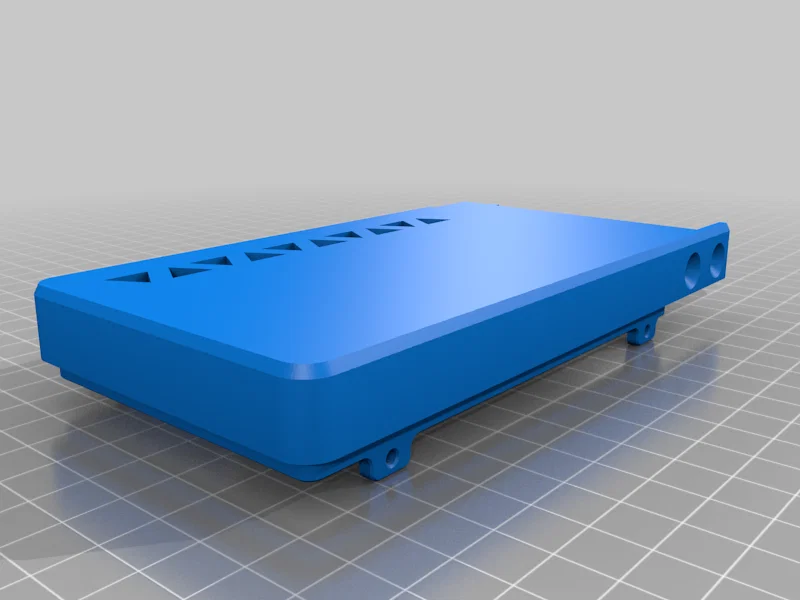

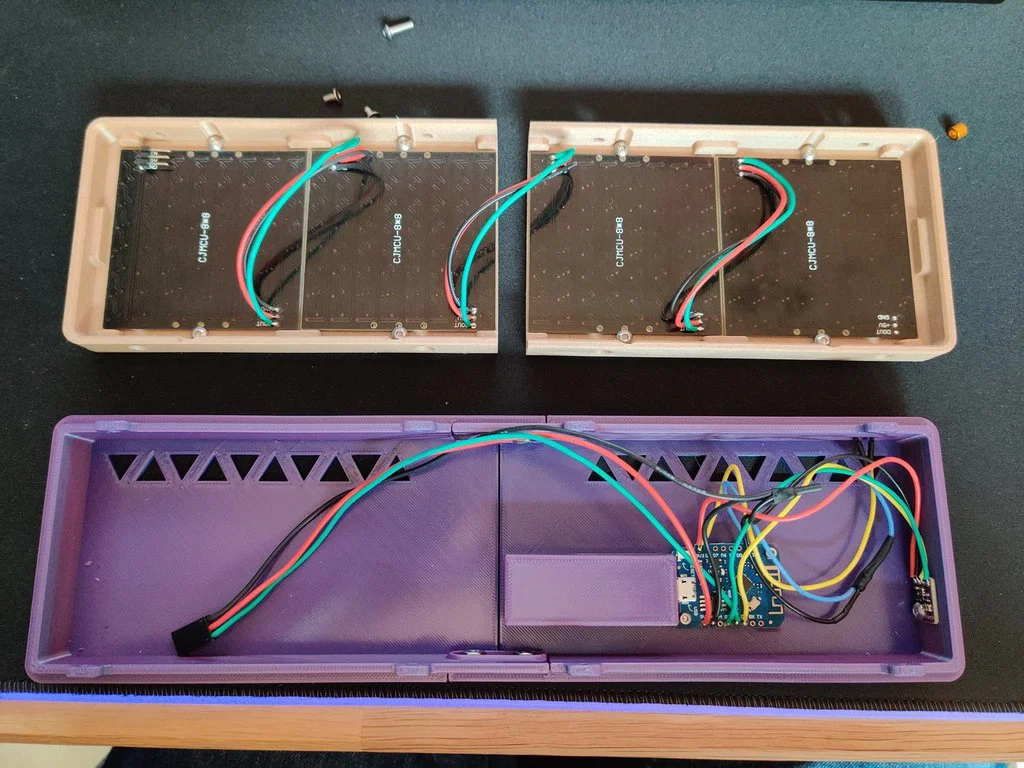

Mình muốn dùng các tấm 8x8 của CJMCU. Do dịch bệnh nên trong dịp nghỉ lễ mình không đi mua mica (acrylic) hay các vật liệu khác được, nên mình tự thiết kế một bộ vỏ (housing) có thể in 3D hoàn toàn. Mình cũng thêm một con LDR có sẵn trong hộp linh kiện, và chừa chỗ/mount để gắn module BME280 đo nhiệt độ, áp suất và độ ẩm.

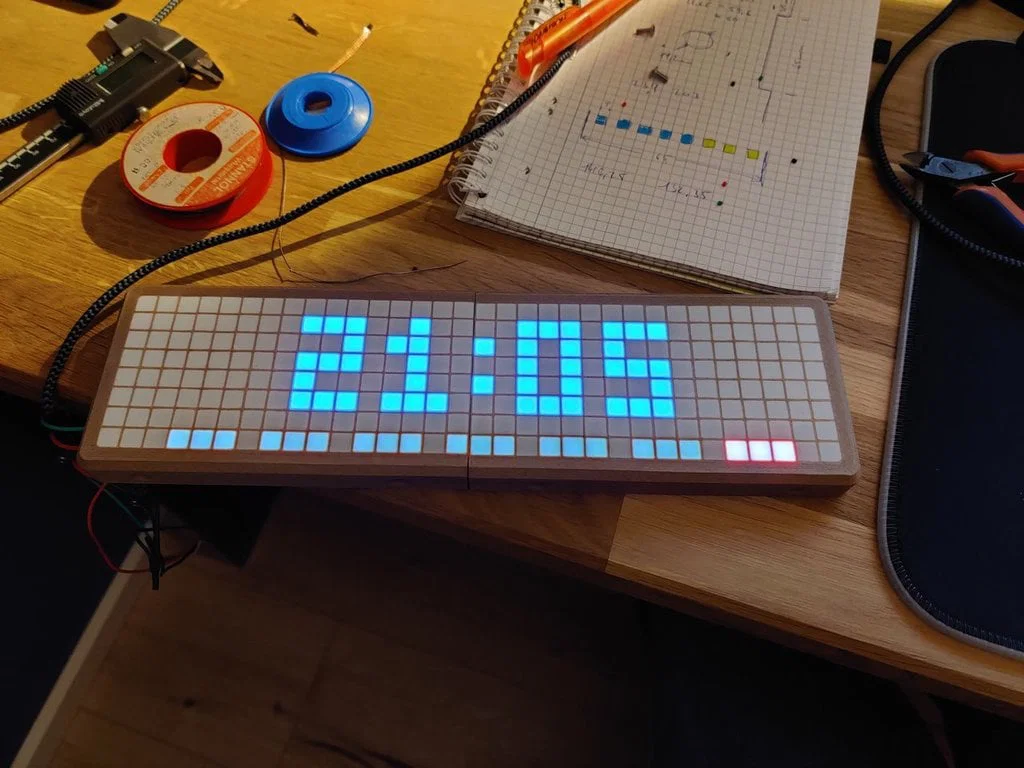

Sau khi chỉnh rất nhẹ phần layout LED trong code thì chạy ngon lành, gần như “cắm là chạy”.

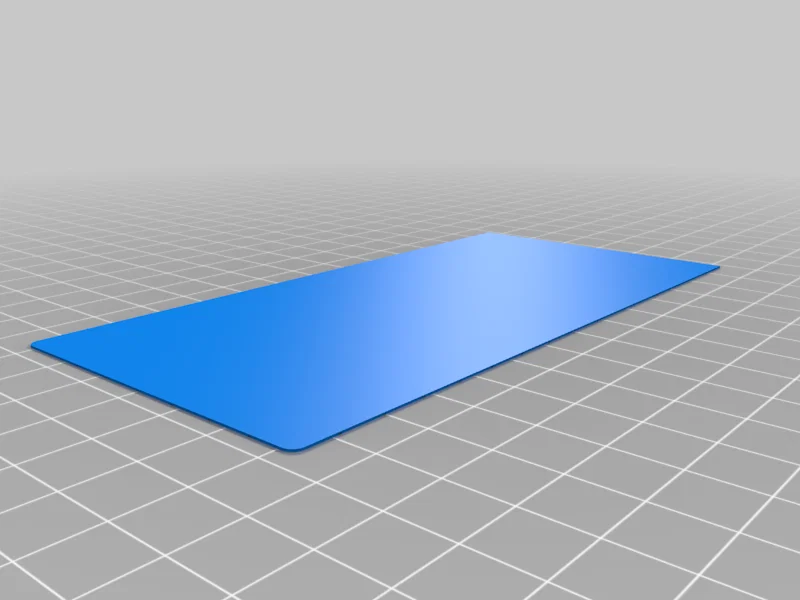

Nếu bạn muốn in giống cách của mình: phần diffusor phải in bằng filament màu trắng, còn mặt trước (front) thì in màu nào tùy thích ngay trên cùng một lần in. Thiết kế này là ONE PART, nên sẽ cần đổi filament.

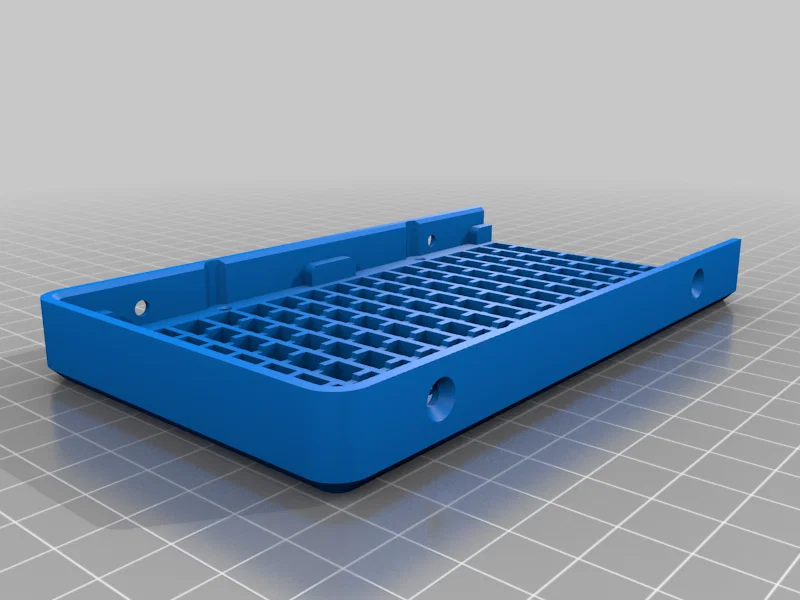

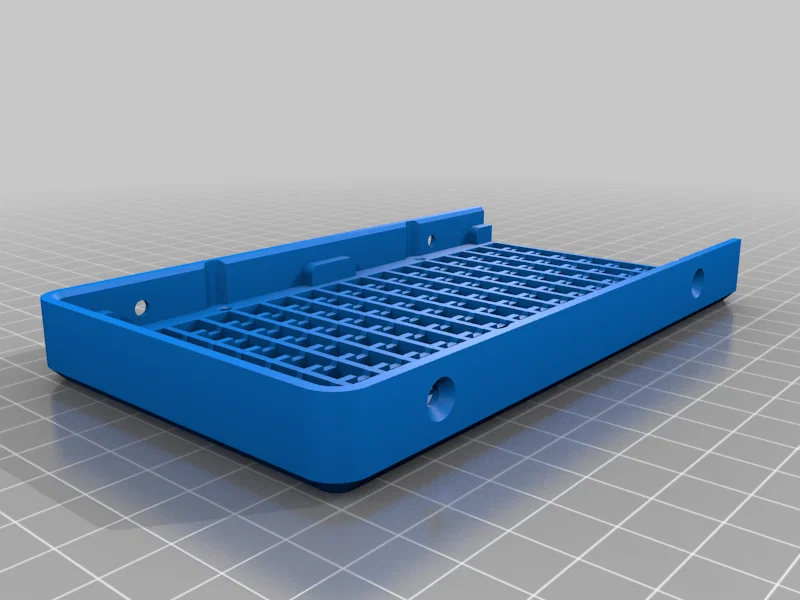

Để ra kết quả đẹp nhất, nhớ in phần “pixel framing” trước, rồi đổi sang màu trắng và đổ đầy các pixel ở lớp thứ nhất và lớp thứ hai. Sau đó phần còn lại có thể in một mạch trong bước cuối cùng.

Mình chọn dung sai (tolerances) để hai nửa trái/phải có thể ép sát nhau tối đa nhằm giảm khe hở (gap) nhỏ nhất có thể. Chà nhám nhẹ cũng giúp khít hơn.

Chúc bạn làm thành công. Nếu có câu hỏi thì cứ hỏi nhé.
