Phần nối chắn bùn Stromer V10 - ST2, ST3, ST5 và ST7

Vấn đề của chắn bùn trước zin trên ST2, ST3, ST5 và ST7 (ST2: các mẫu mới dùng bánh 27,5 inch) là nó hơi ngắn khi chạy đường ướt, trời mưa. Không có phần nối, rất dễ bị ướt giày và ống quần.

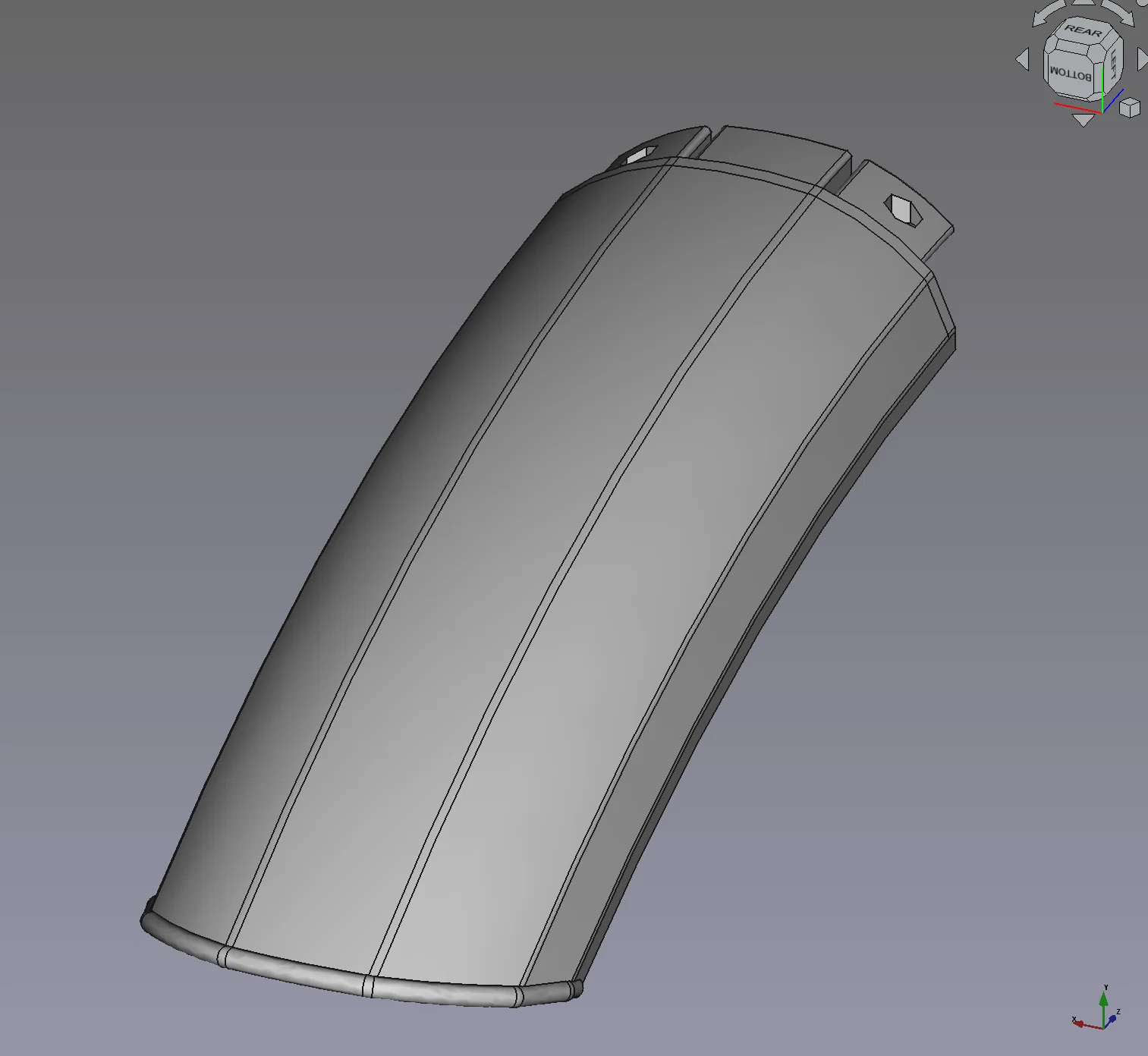

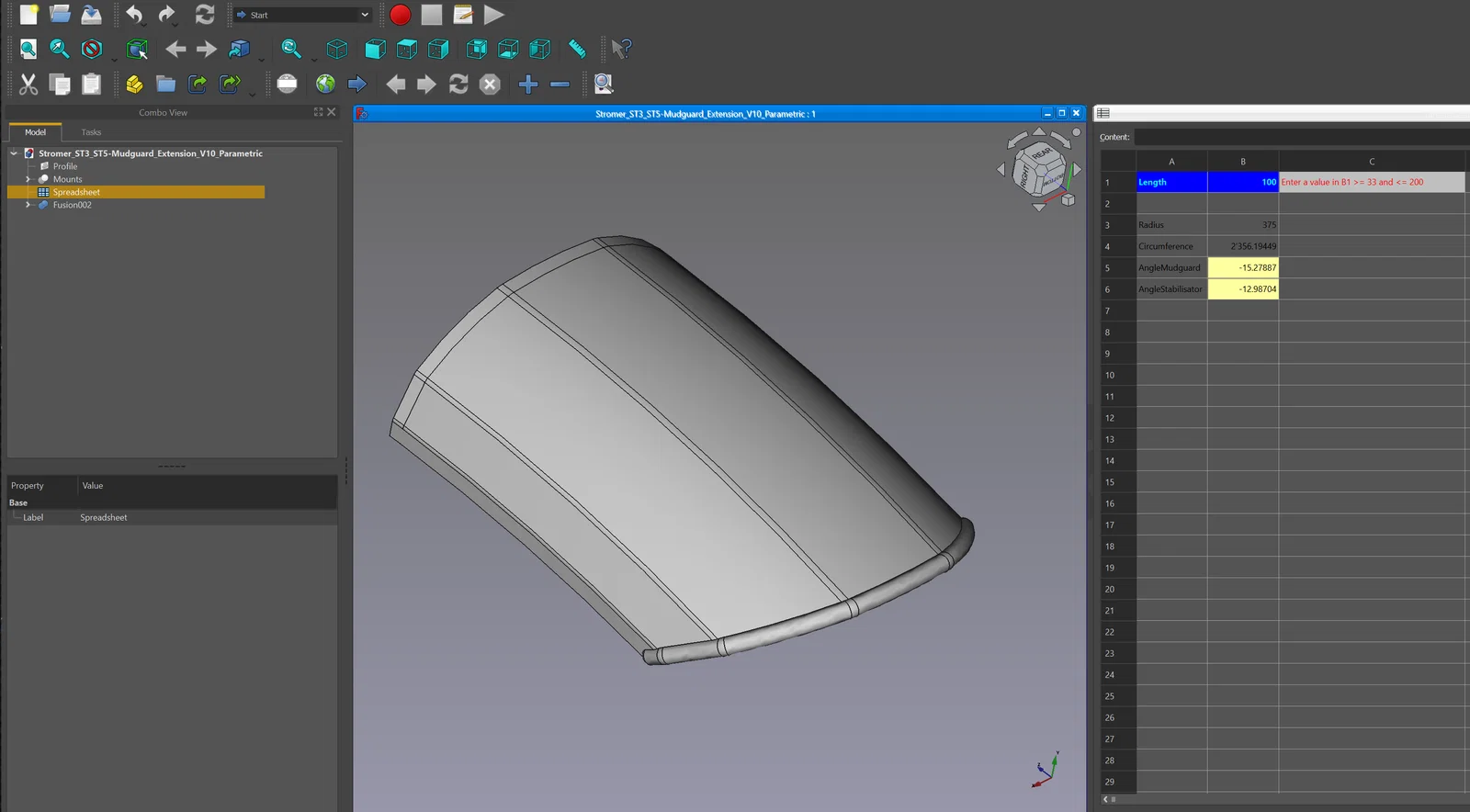

Mẫu V10 có thể kéo dài chắn bùn thêm 30 cm, gồm 10 cm ở phía trên và 20 cm ở phía dưới. Nhưng bạn có thể tự đặt chiều dài! Model này là parametric, chỉ cần nhập chiều dài của bạn trong bảng tính (spreadsheet) của FreeCAD, export rồi in thôi!

Điểm khác duy nhất giữa mẫu V8 và V9 là không có logo Stromer. Mọi thứ còn lại không thay đổi.

Một bộ nối gồm 2 phần model có thể vặn vít với nhau một cách đơn giản: phần ngàm/mount và phần nối chắn bùn. Cũng có thể in không cần support. Trừ khi bạn in phần nối chắn bùn dài hơn 15 cm thì khuyến nghị dùng brim.

Phần nối được bắt vít vào chắn bùn chứ không chỉ gài (clip) như chi tiết zin. Cách này giúp nó nằm chắc chắn hơn. Phần cuối của chắn bùn đã có sẵn lỗ để dùng bắt vít.

Bạn cần các loại vít và ê-cu sau để lắp 1 bộ nối chắn bùn (lắp các phần lại với nhau và bắt lên chắn bùn):

• 6x ê-cu M3 lục giác (hexagon nut)
• 4x vít M3 x 20 mm Allen
• 2x vít M3 x 8 mm Allen

Các ê-cu có thể được đưa vào ngàm/bracket bằng một con vít dài hơn, và chúng sẽ không bị rơi ra. Nhưng mình khuyên nên dùng một ít keo chống nước để cố định ê-cu cho chắc.

Như đã nói, model được tạo bằng FreeCAD 0.21.2.
