Phần nối dè Stromer V8 - ST2, ST3, ST5 và ST7

Vấn đề của dè trước zin trên Stromer ST2, ST3, ST5 và ST7 (ST2: các mẫu mới dùng bánh 27,5 inch) là nó hơi ngắn khi chạy đường mưa. Không có phần nối, rất dễ bị ướt giày và ống quần.

Sau bản V1 mudguard extension, mình đã bỏ thêm thời gian và filament để làm một phiên bản parametric bằng FreeCAD từ đầu. Vì vậy đây không phải là remix của V1.

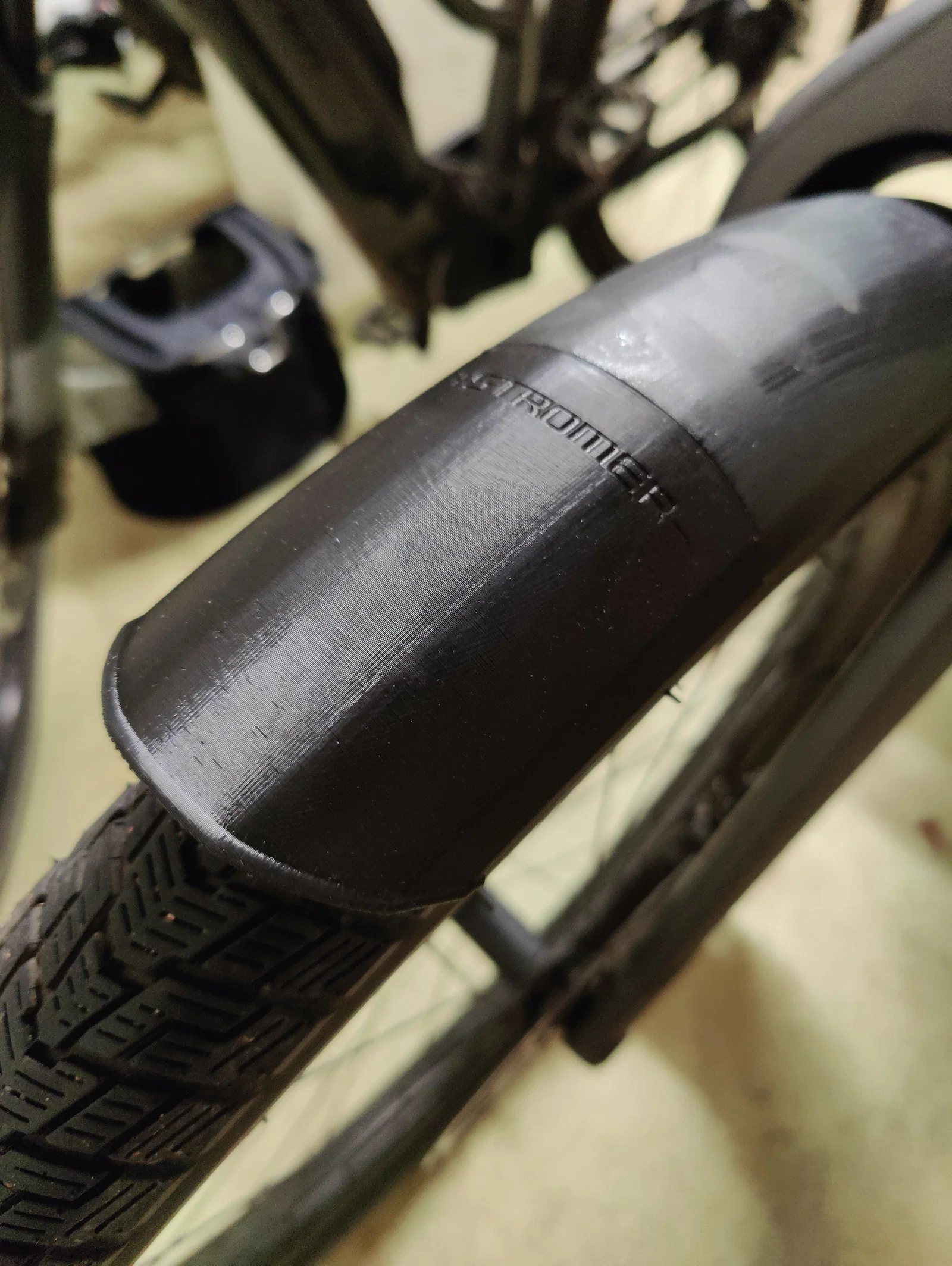

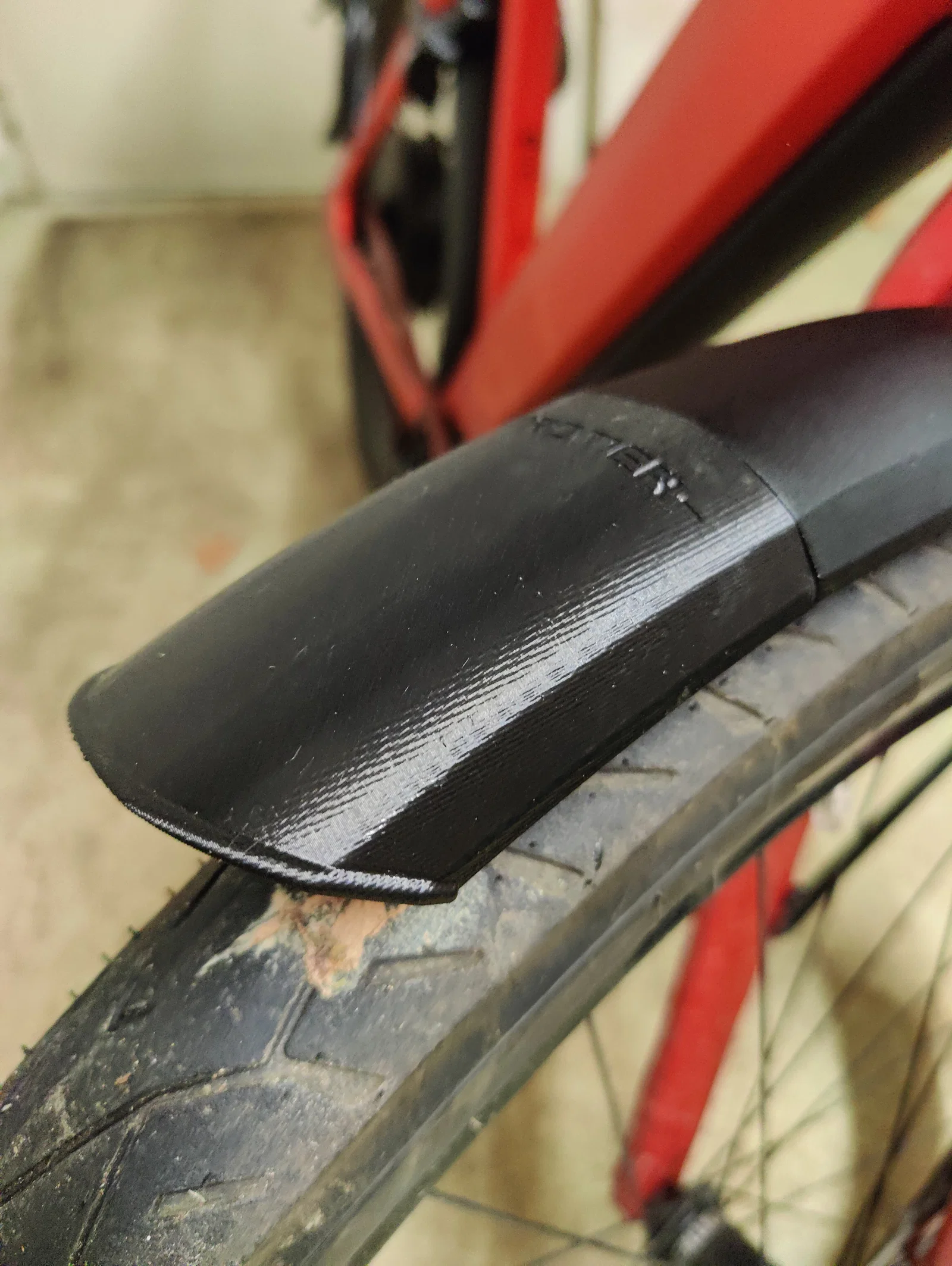

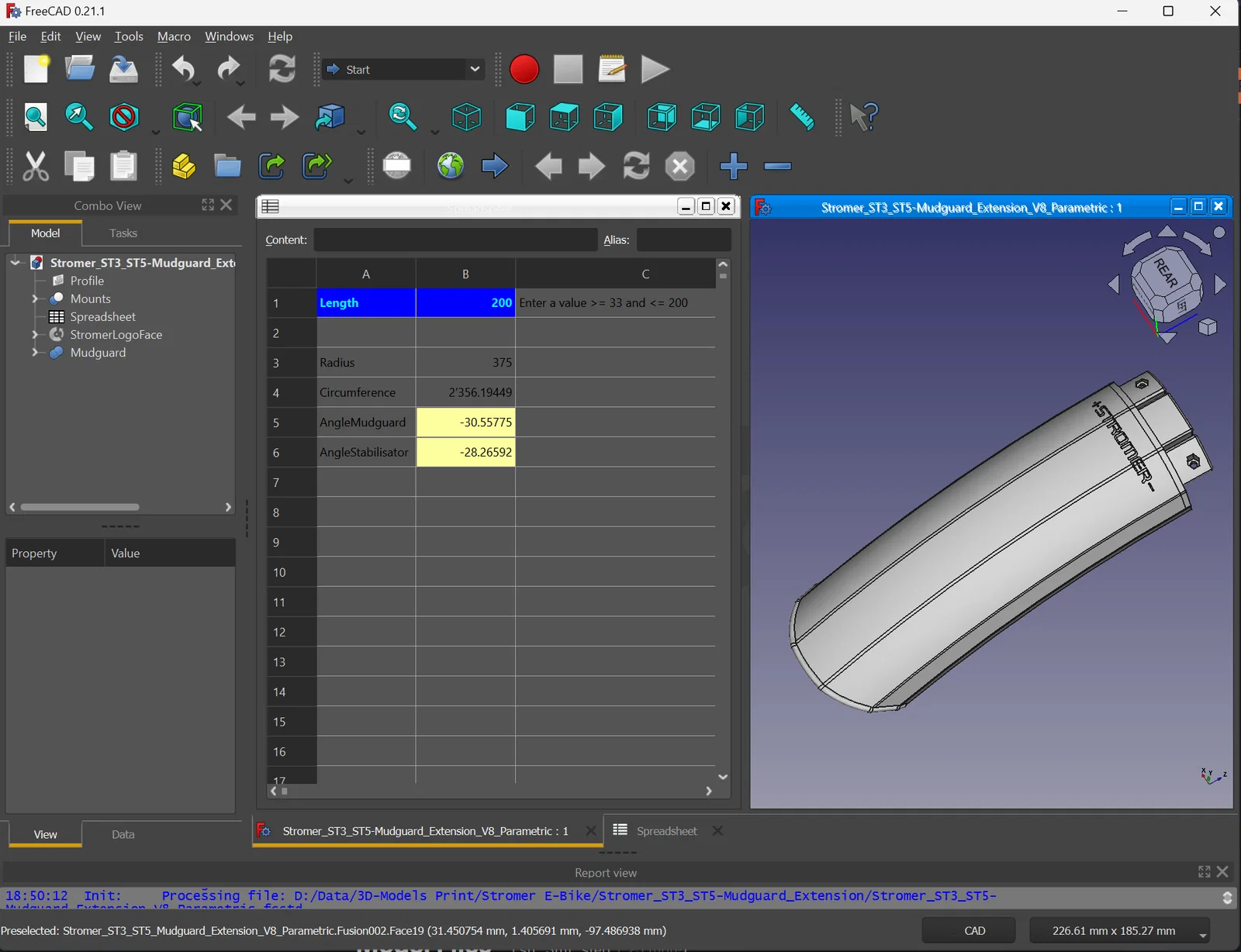

Model V8 có thể kéo dài dè thêm 30 cm, gồm 10 cm phía trên và 20 cm phía dưới. Nhưng bạn có thể tự đặt chiều dài! Model là dạng parametric, chỉ cần nhập chiều dài vào spreadsheet của FreeCAD, export rồi in thôi! Xem thêm nếu bạn muốn có logo Stromer ở cuối phần nối.

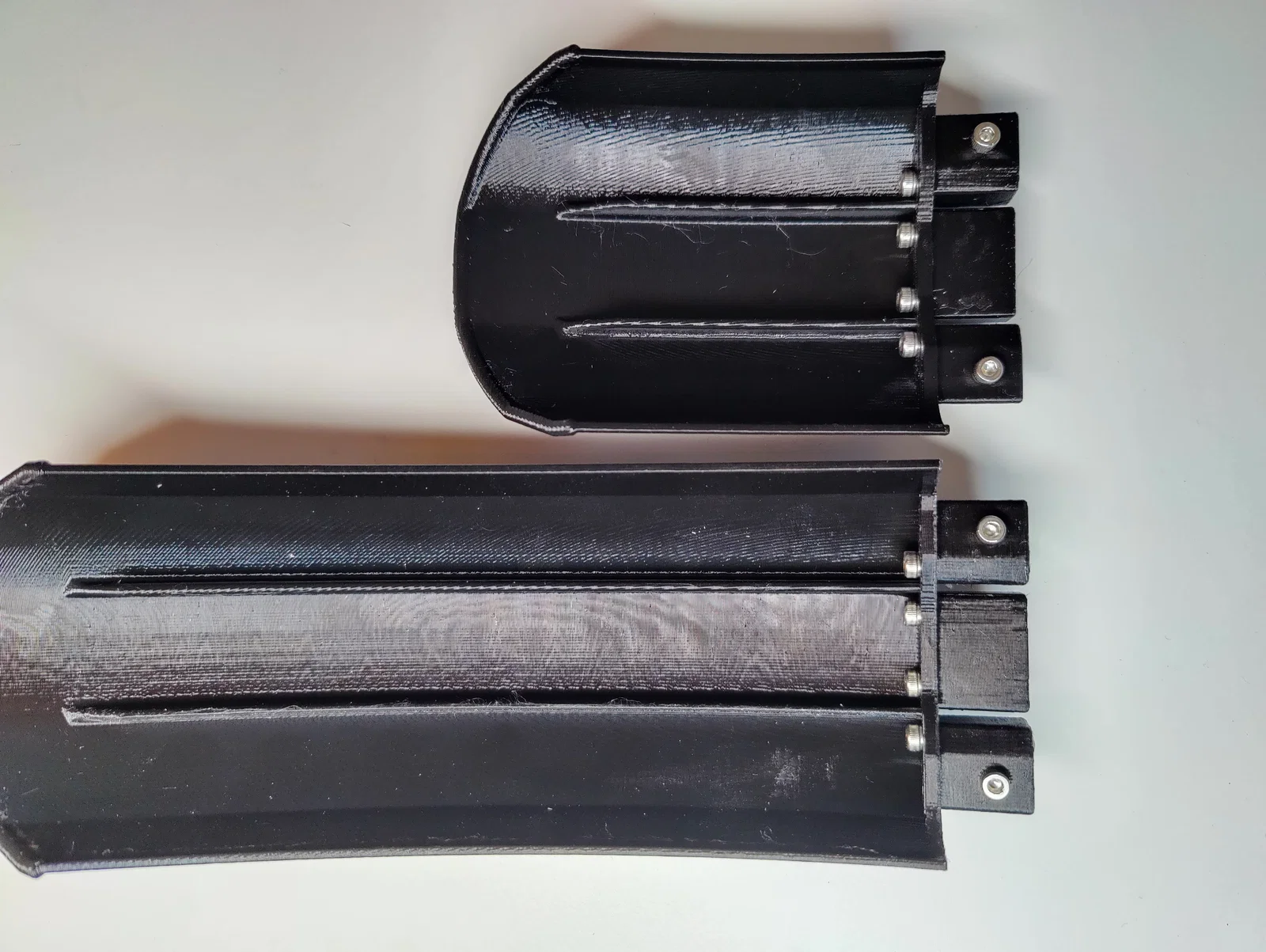

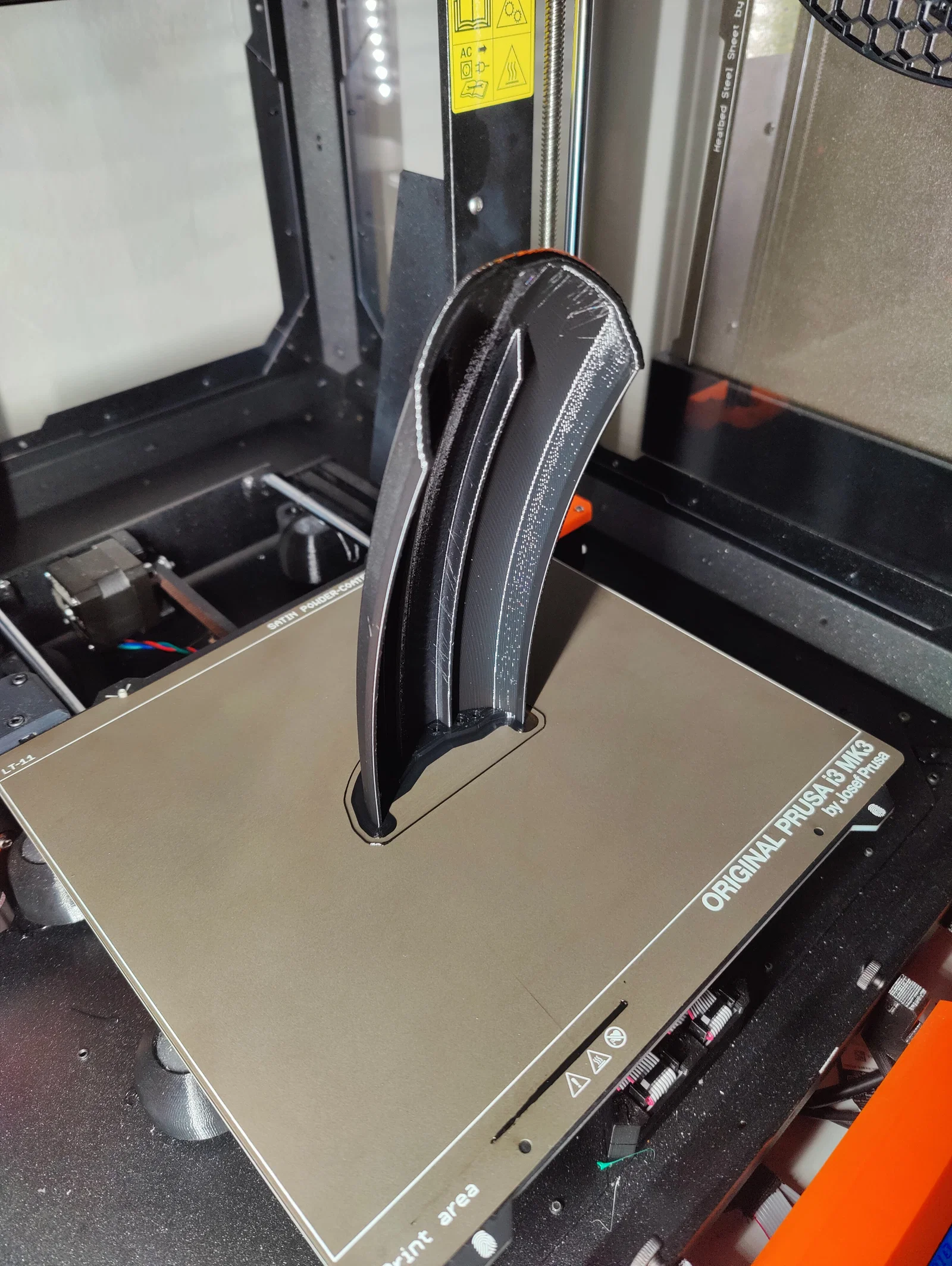

Mỗi bộ nối gồm hai phần model có thể bắt vít lại với nhau: phần ngàm (mounts) và phần mudguard extension. Cũng có thể in không cần support. Trừ khi bạn in phần mudguard extension dài hơn 15 cm thì nên dùng brim.

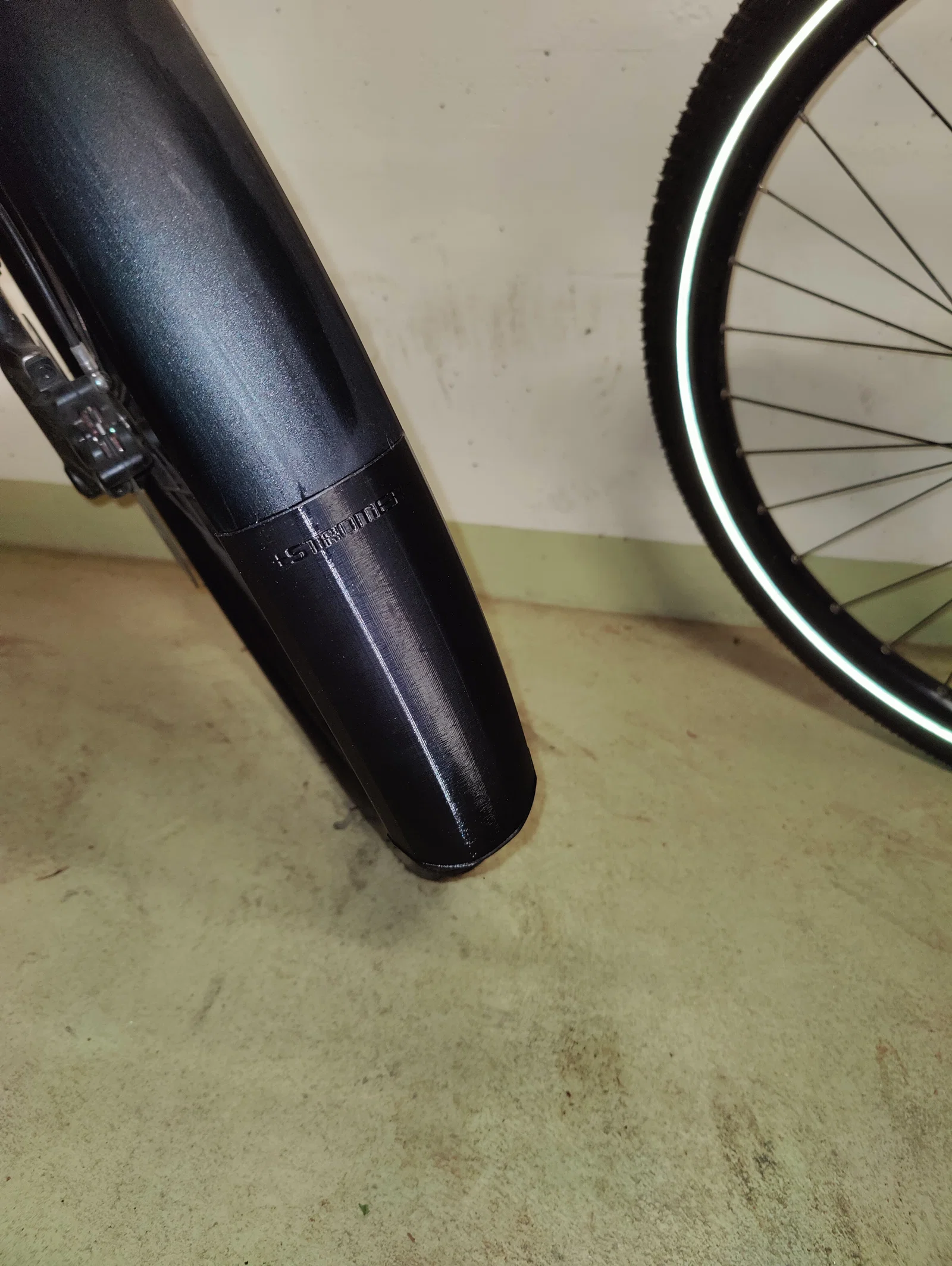

Phần nối được bắt vít trực tiếp lên dè chứ không chỉ kẹp (clip) như chi tiết zin. Cách này giúp nó chắc chắn hơn. Trên dè đã có sẵn lỗ ở phần cuối để dùng bắt vít.

Bạn cần các loại ốc và đai ốc sau để lắp một bộ nối dè (vừa lắp hai phần lại với nhau, vừa bắt lên dè):

• 6x ê-cu lục giác M3
• 4x vít lục giác chìm M3 x 20 mm
• 2x vít lục giác chìm M3 x 8 mm

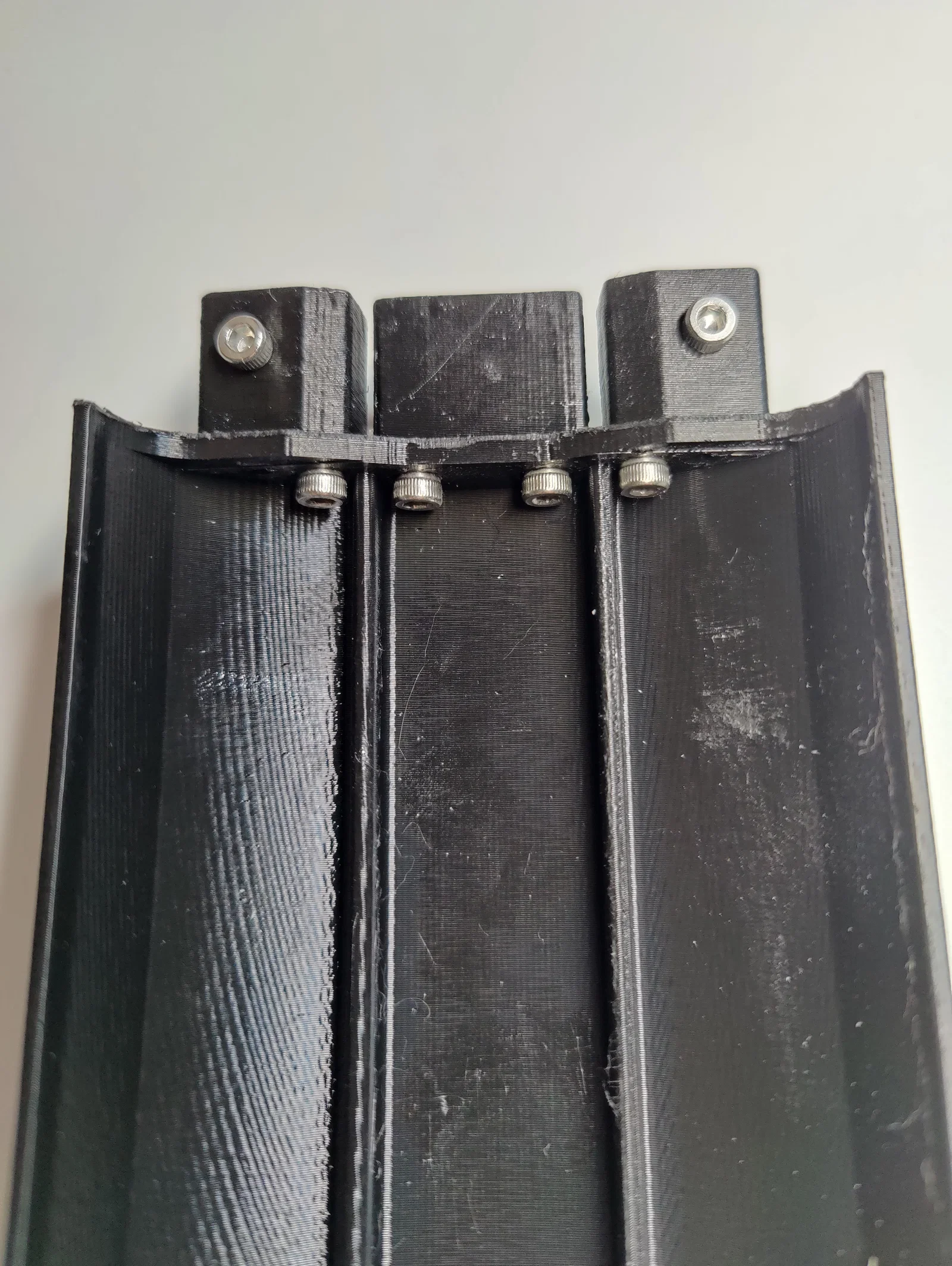

Ê-cu có thể đặt vào ngàm bằng một con vít dài hơn, và thường sẽ không rơi ra. Nhưng mình khuyên nên dùng một ít keo chống nước để cố định ê-cu cho chắc.

Như đã nói, model được tạo bằng FreeCAD 0.21.1.
