Giá đỡ rack 10 inch cho Unifi Cloud Key Gen2 (Rack Mount)
Rack mount 10 inch cho Unifi Gen2 Cloud Key, có RJ45 keystone jack ở mặt trước, chốt giữ và thanh canh giữa phía sau. Khuyên in úp mặt với organic support; nên dùng PETG vì thiết bị chạy tầm 100F.
Mô tả

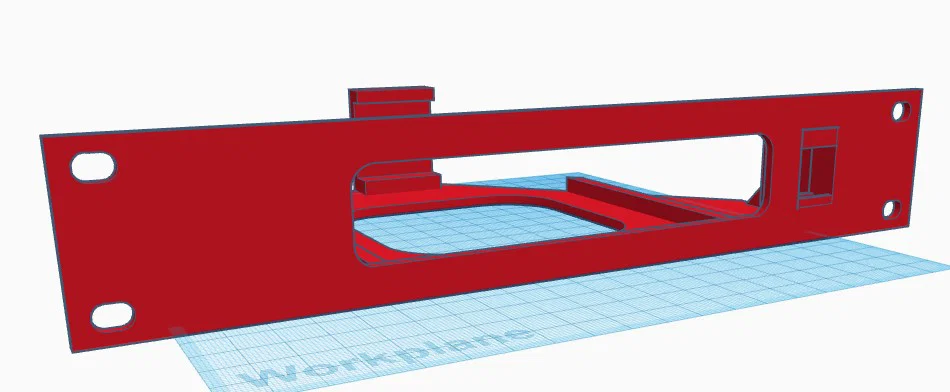

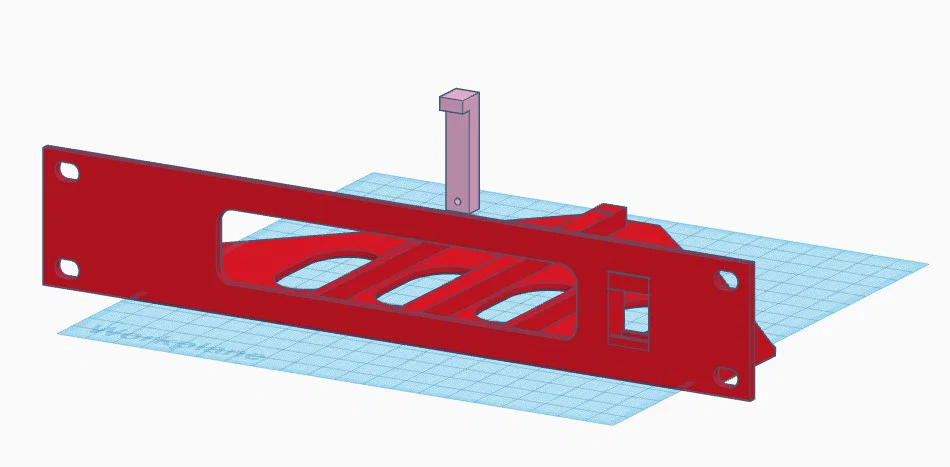

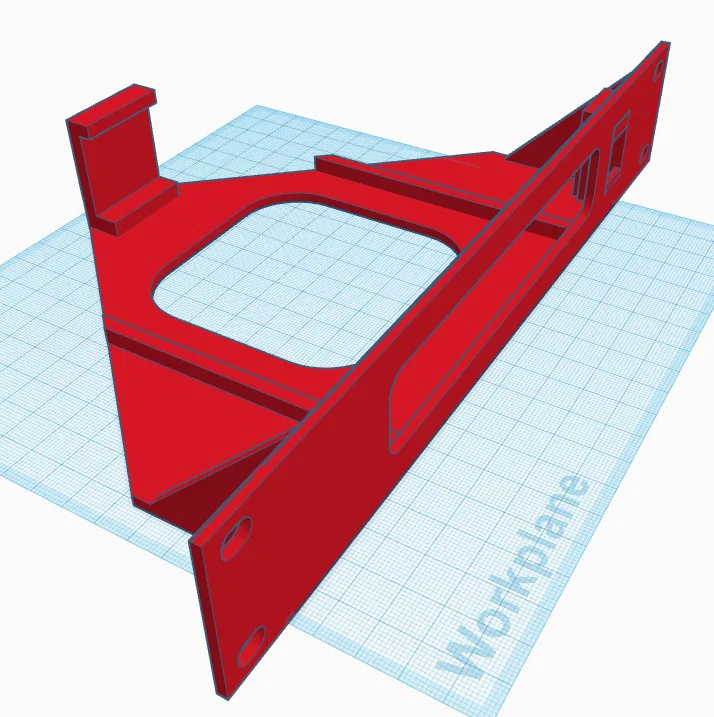

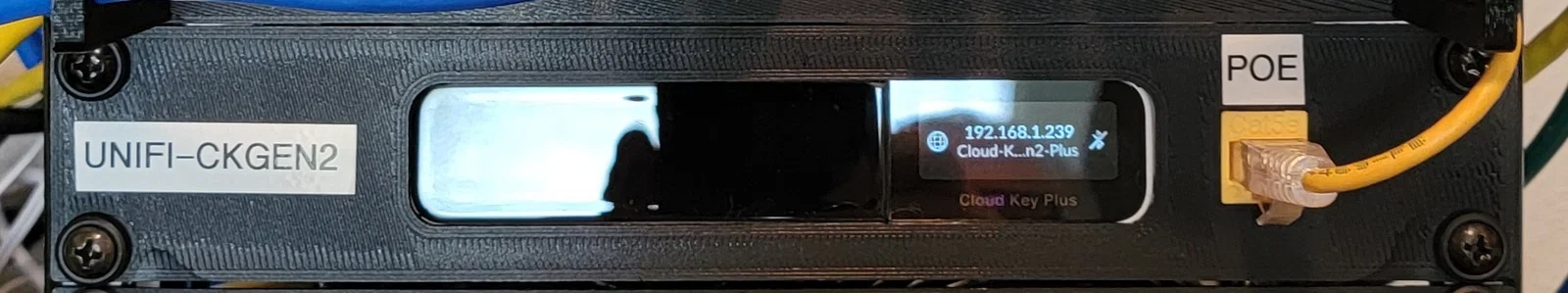

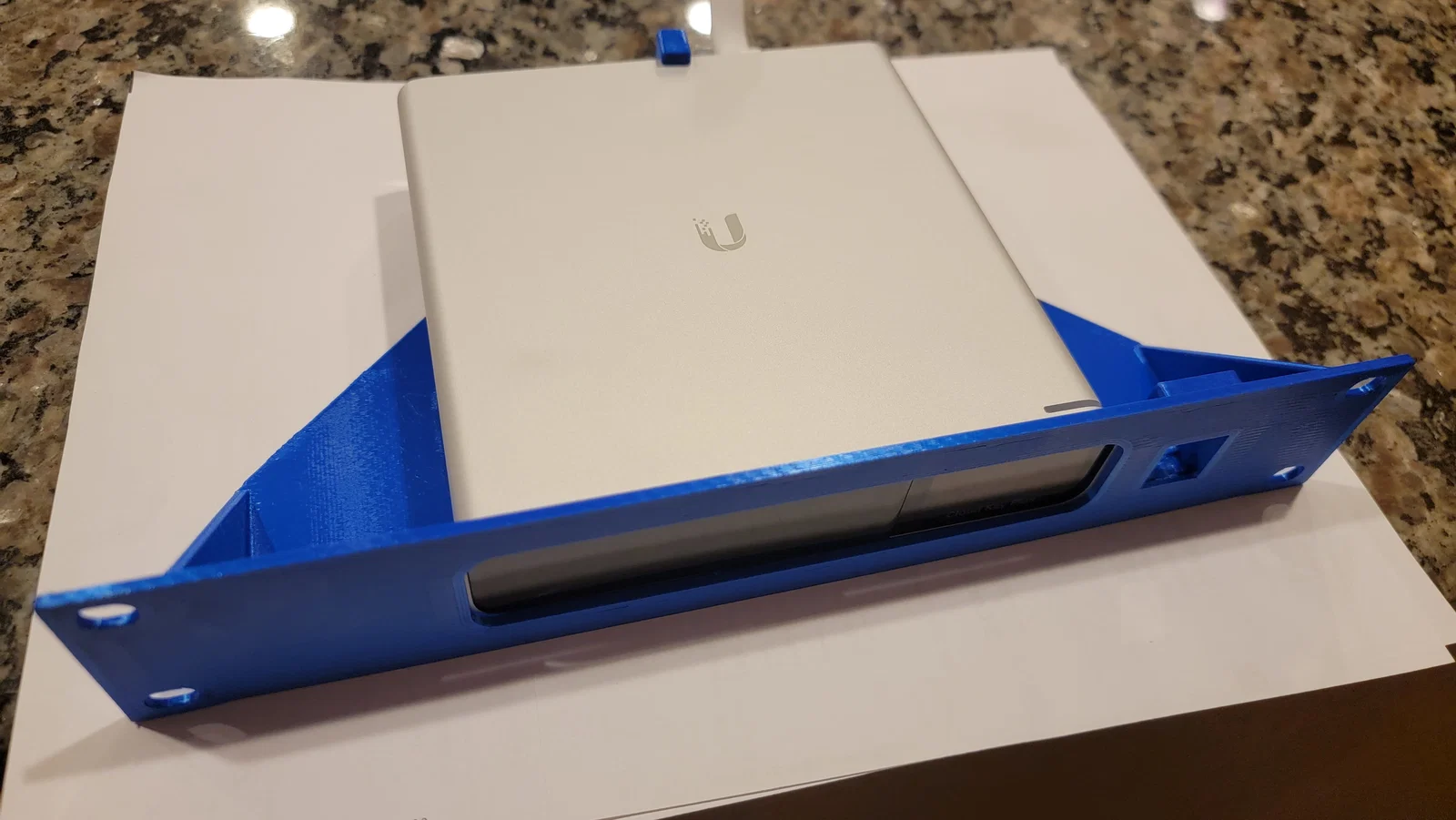

Bộ rack mount 10 inch cho Unifi Gen2 Cloud Key, có RJ45 keystone jack trên mặt plate phía trước, có chốt giữ (retention post), và các thanh canh giữa (centering bars) ở mặt sau của phần mặt mount.

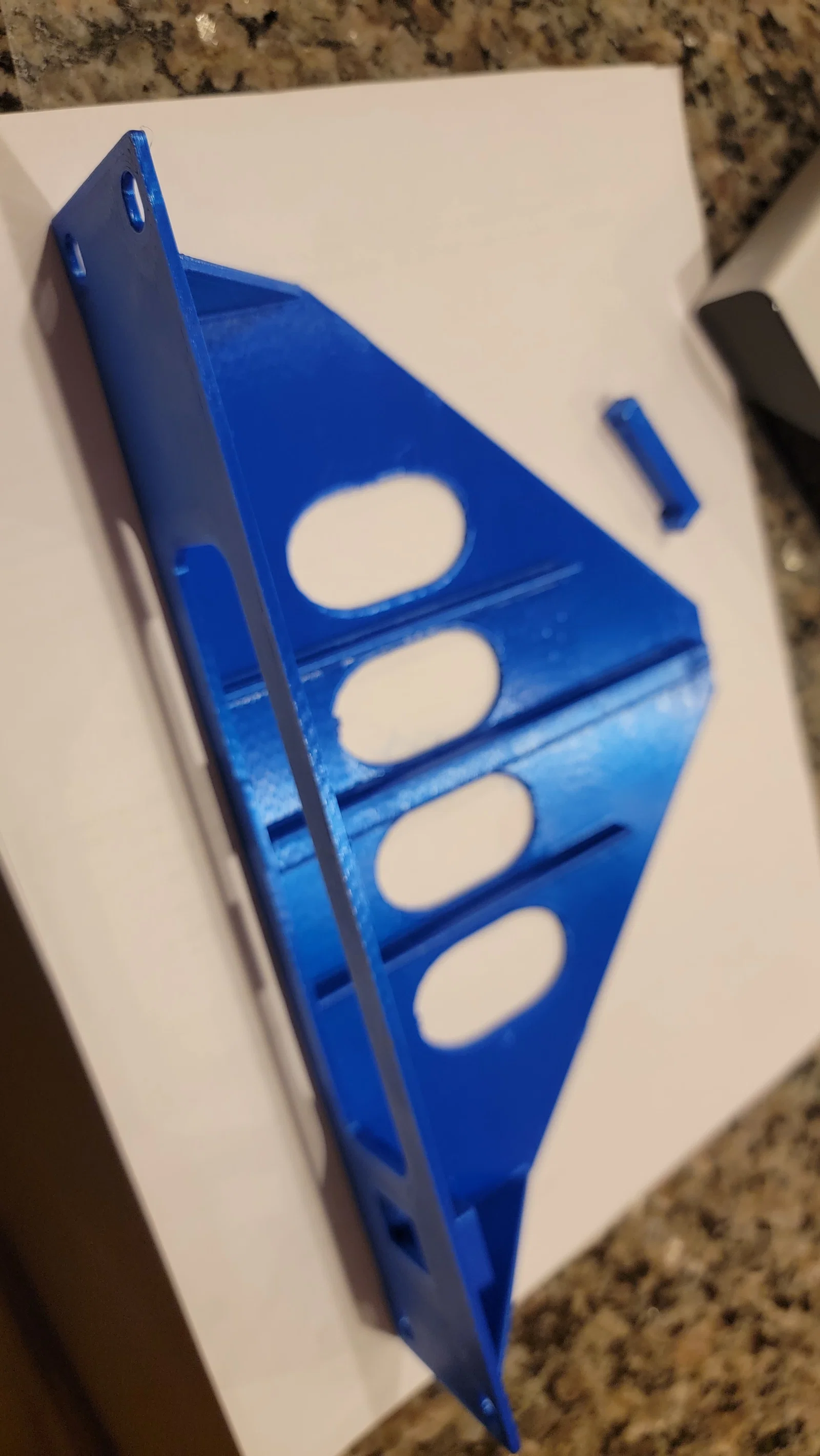

In úp mặt xuống (face down) với support kín và ôm sát ở mọi chỗ, hoặc dùng organic support trên build plate. Mình khuyên dùng PETG hoặc loại filament chịu nhiệt khác, vì Gen2CK khi chạy bình thường nóng khoảng 100F. Bản test in bằng Prusament PLA ở layer 0.3mm. Layout theo chiều ngang với organic supports trên build plate.
Lắp ráp bằng vít M2.5x12 kèm square nut.
REVISION 2 cập nhật 11APR24
Tăng độ dày phần đáy và cố định lại cơ cấu giữ, vì phiên bản trước bị flex quá nhiều sau khi gắn lên rack.
