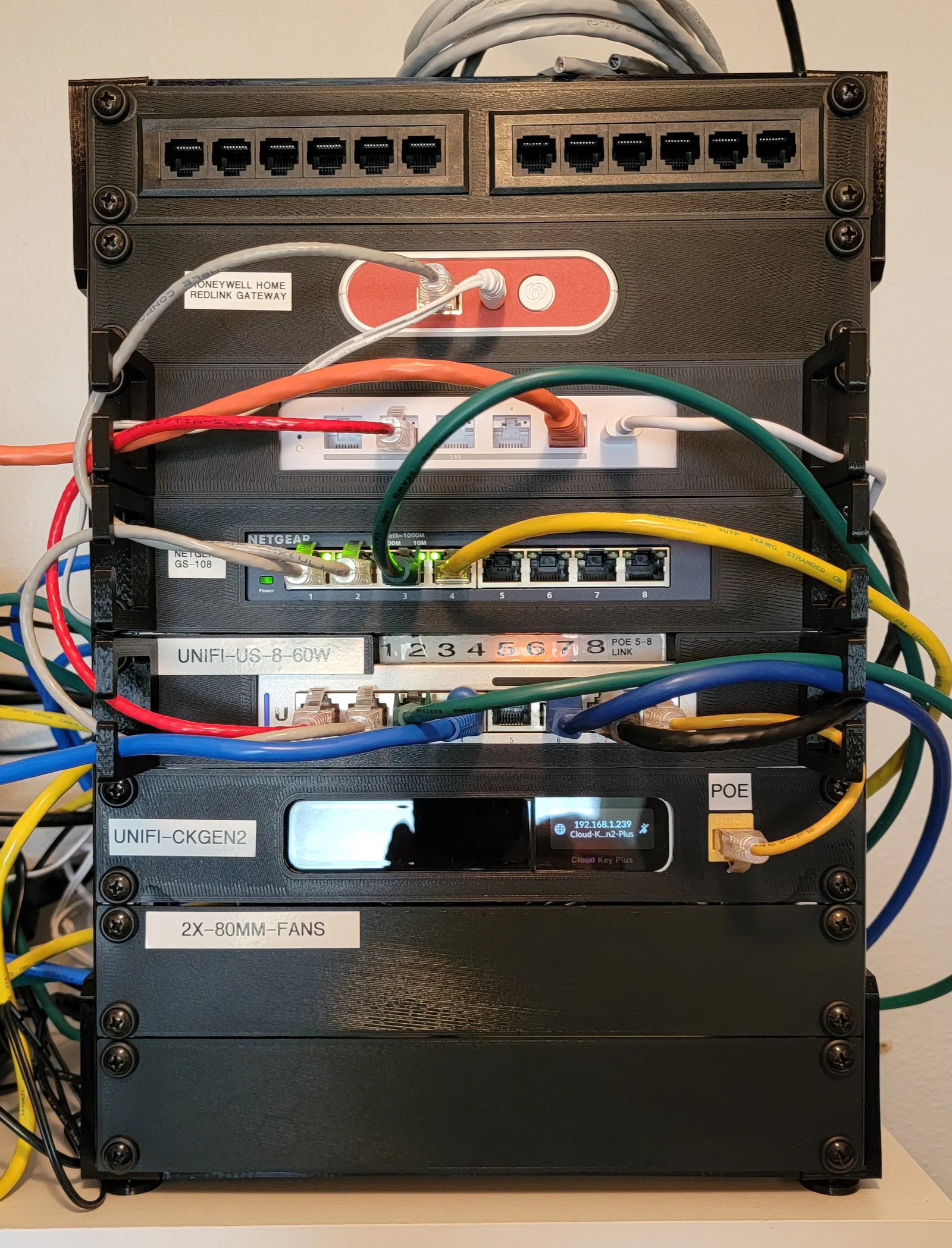

Mini rack 10 inch (10 in mini rack)

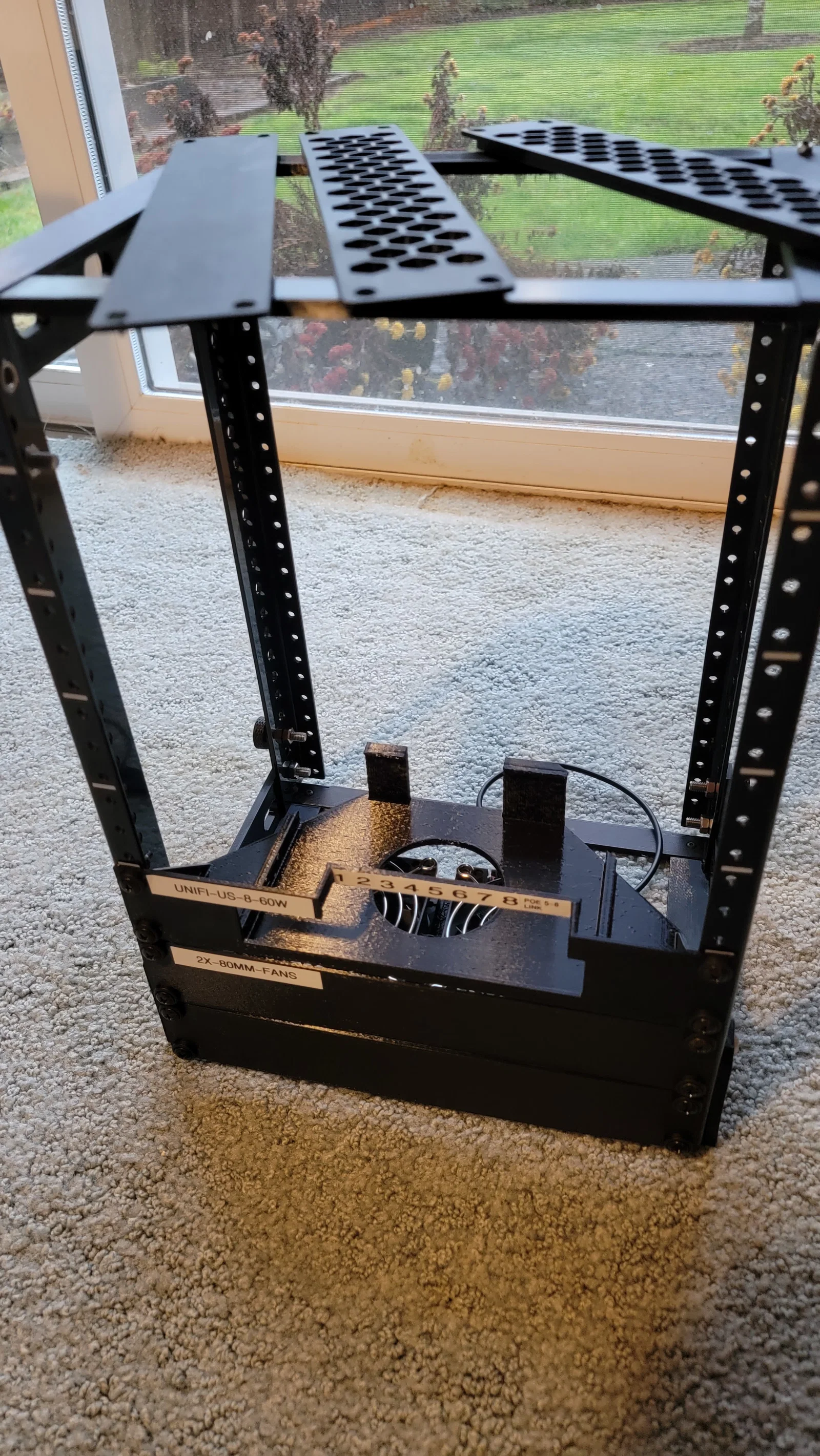

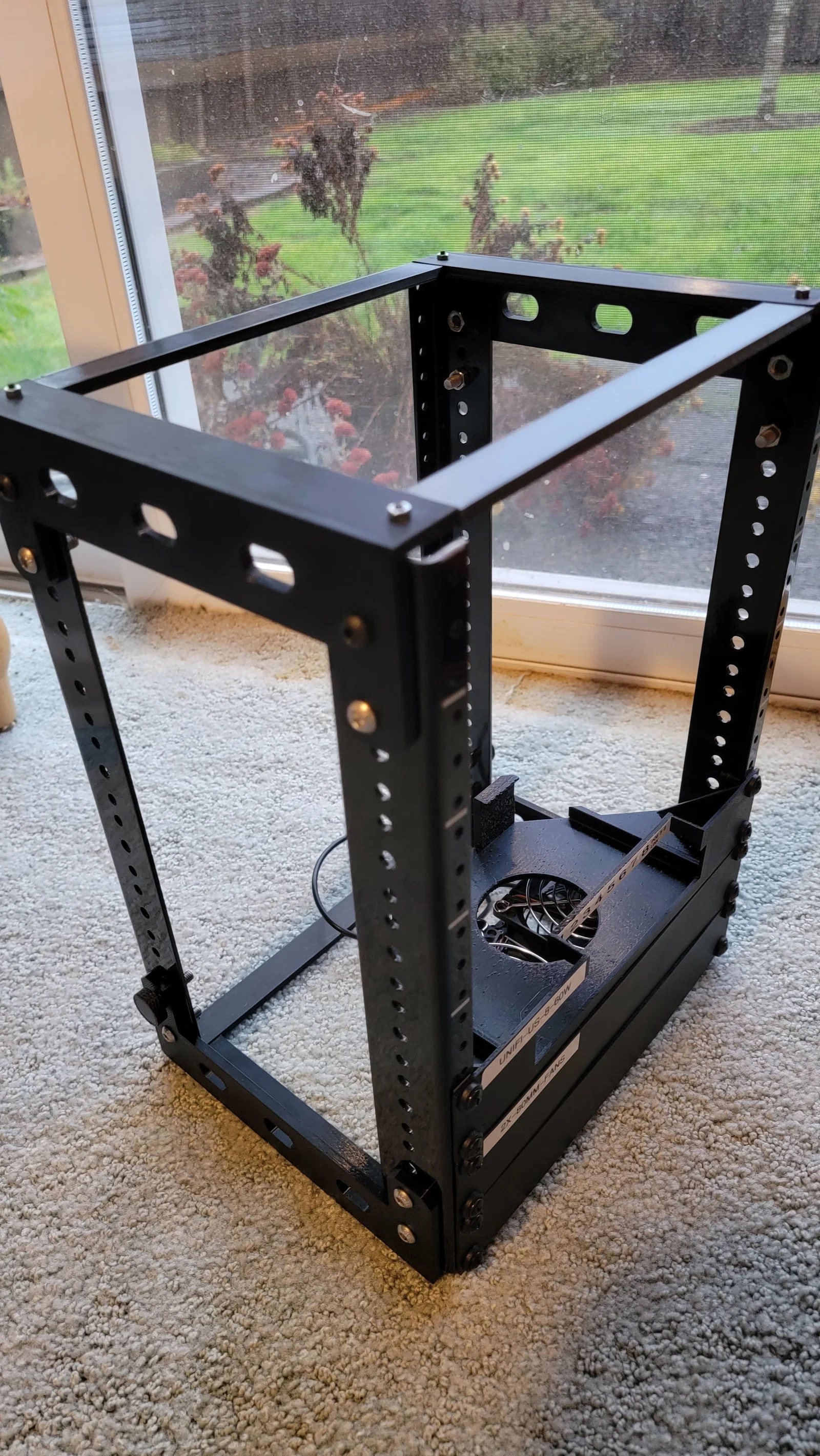

Đây là một bản remix của mini rack 10" dùng rail thép 8U của Reliable Hardware Company, đã được taro sẵn 10/32. Mấy rail này mua dễ trên Amazon vì mình không tìm được rail Adam Hall như bản gốc.

Các chi tiết của model gốc mỏng quá, nên với bộ rail mình dùng thì nó dễ tự “xô lệch” thành hình bình hành.

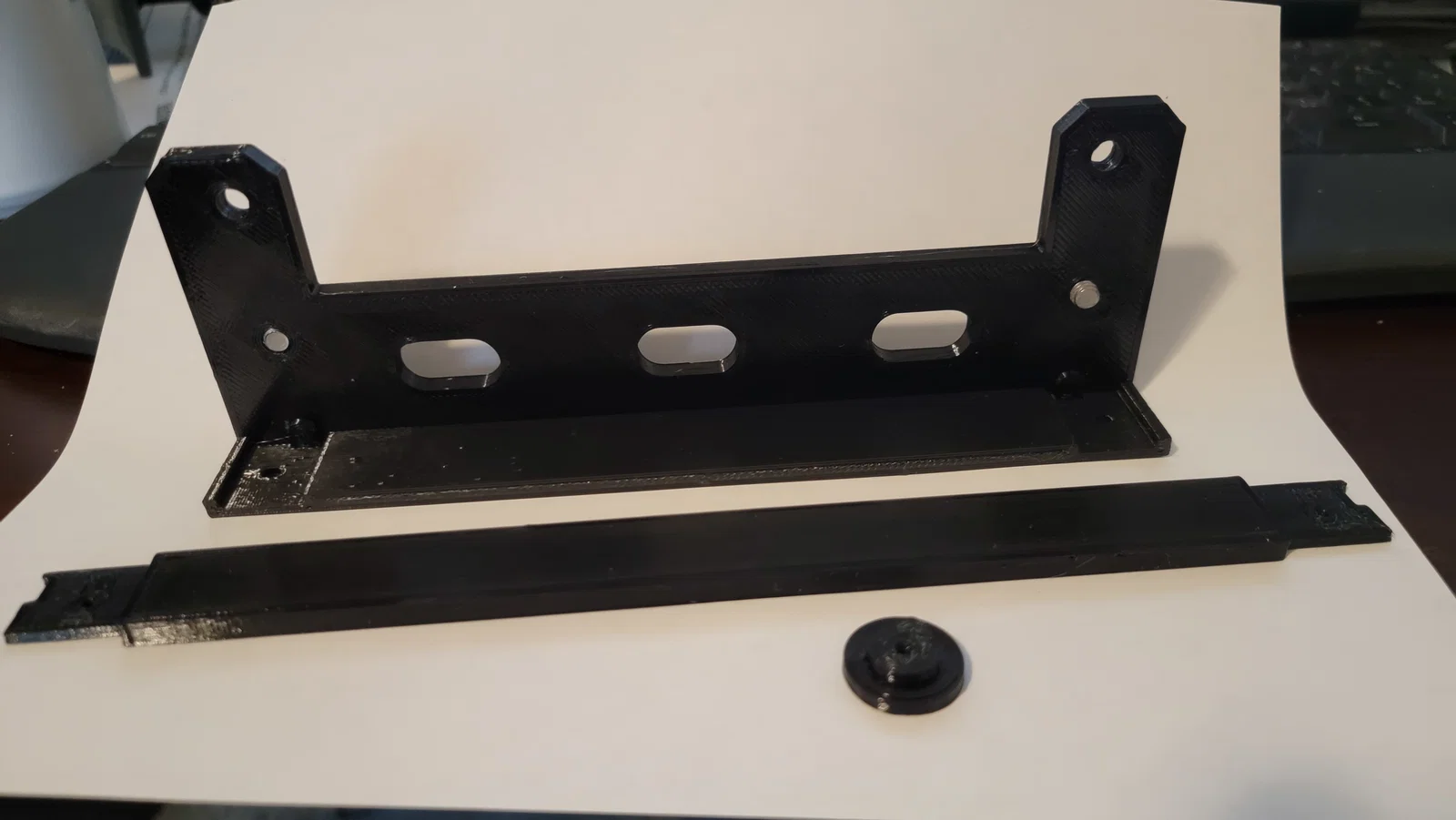

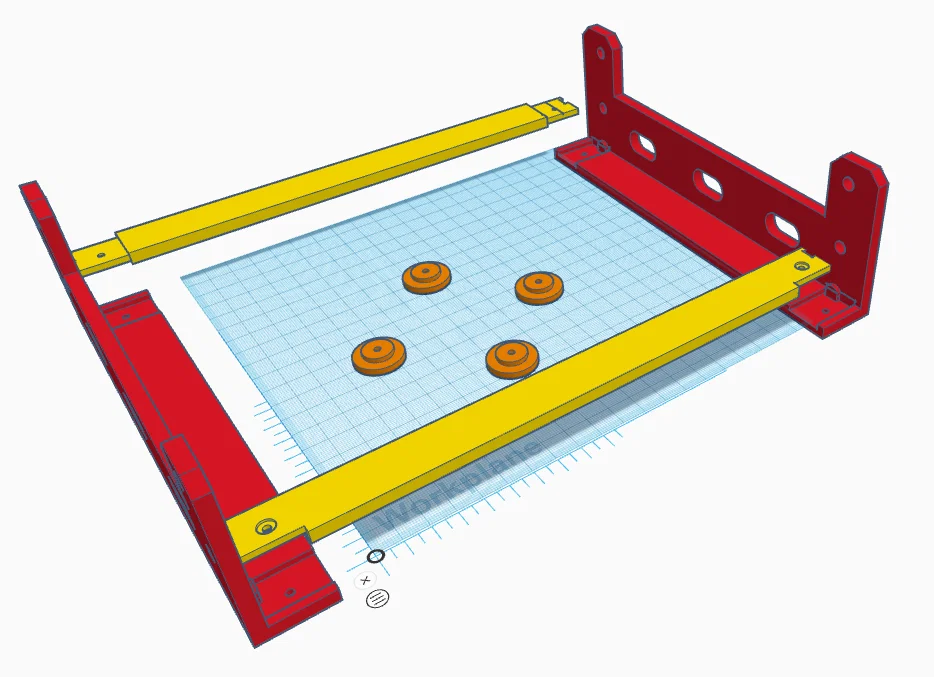

Mình đã làm lại các depth supports, bạn cần in 4 cái. Mình cũng làm lại các horizontal supports, bạn cần in 4 cái. Ngoài ra mình có làm thêm vài cái feet nếu bạn muốn dùng.

Phần cứng cần có:

(16) vít M6x12 đầu button cap và ê-cu M6

(8) vít M3x8 đầu button cap và ê-cu M3

(4) rail sections (loại Adam Hall chắc cũng dùng được, nhưng nếu bạn mua đúng loại mình dùng (https://www.amazon.com/dp/B00JQYUEA2?psc=1&ref=ppx\_yo2ov\_dt\_b\_product\_details) thì bạn sẽ phải nới rộng lỗ trên và lỗ dưới để xử lý phần key nửa hình tròn ở cạnh các side supports.

UPDATED 02DEC23:

• Sửa lỗ bắt vít bị lệch ở horizontal support, và tăng chiều dài lên 261mm. (Thiết kế gốc mình dựa theo là 263.5mm và khi lắp vào thì bị cong/oằn)

• Làm feet dày hơn 1mm, tăng đường kính lên 25mm, tăng độ sâu phần recess để dùng được bulông M3 đầu socket cap hoặc ê-cu khóa (lock nut), hoặc dùng cả hai.

• Tiếp tục tinh chỉnh model. Các rail sections không bẻ đúng góc 90 độ hoàn hảo, nên mình có thể sẽ bỏ loại rail này và thử tìm rail Adam Hall như tác giả gốc có nhắc, hoặc chuyển sang rail Aluminum.
