Rack Server/Network 10" dùng Adam Hall Rail (Rail-Based)
Mẫu rack 10" dựa trên Adam Hall rails để nâng bề mặt và tạo khoảng cách giữa các rail. Thiết kế cho server/network low profile: in 3D phần khung đỡ, còn rail có thể mua (khuyến nghị) hoặc in nếu cần.
12.2K
Lượt Xem
210
Lượt Thích
1.1K
Lượt Tải
Cập Nhật Apr 27, 2026
Mô tả

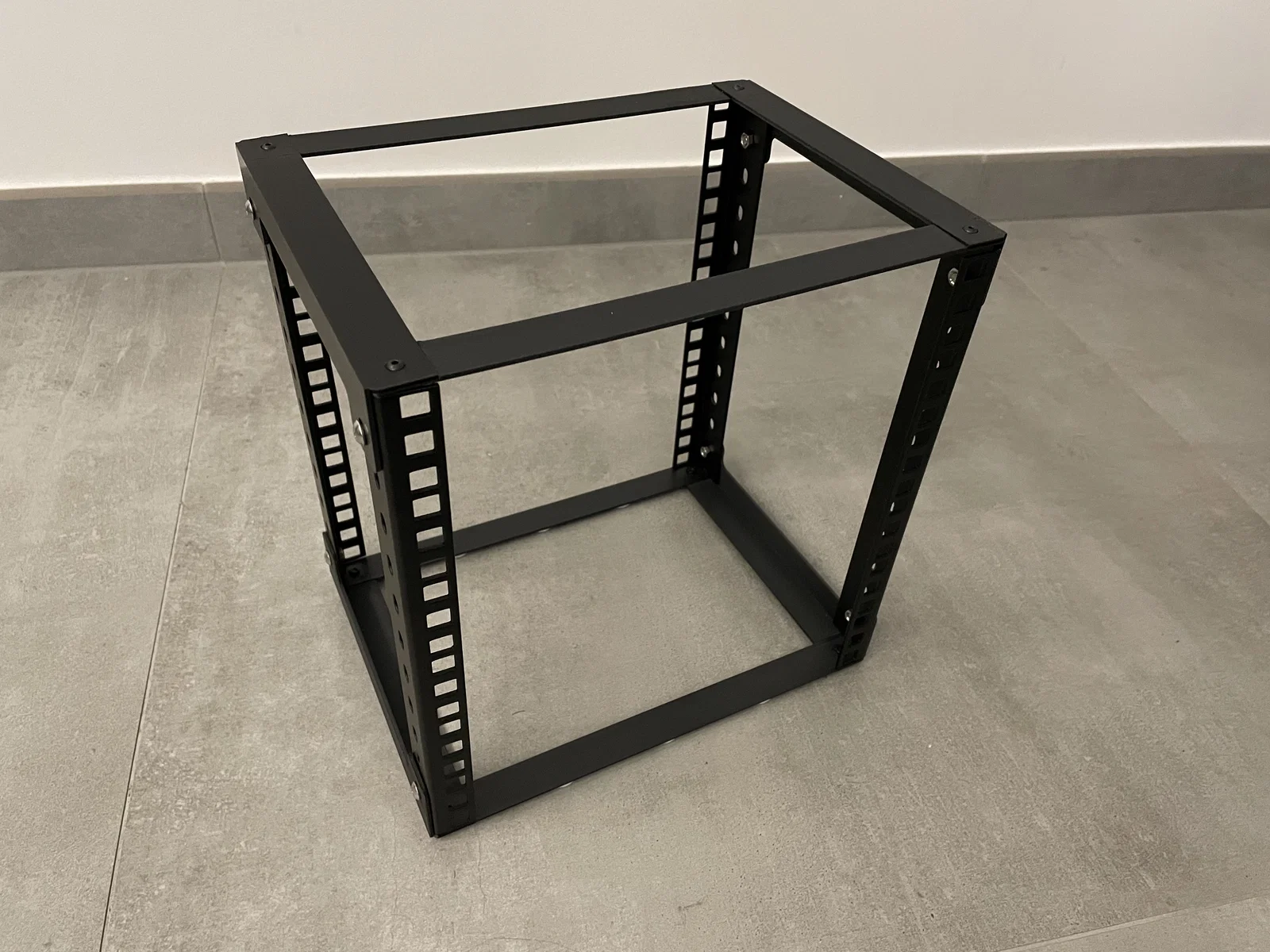

Thiết kế này nhằm giúp anh em dựng một bộ server/network dạng low profile (hoặc thiết bị nào vừa với chuẩn rack 10"). Ý tưởng là mình in 3D các cấu kiện đỡ và mua rack rails để hoàn thiện bộ khung. Tuy vậy, cũng có thể in luôn phần rails, chỉ là độ cứng/kết cấu sẽ không “cứng” bằng dùng rail kim loại.
Đây là các món cần có để lắp rack này:
- 4x Rack Rails (mình dùng - Adam Hall 61535B6)
- 4x ốc M5 (mình dùng loại dài 8mm)
- 4x ê-cu M5
- 8x ốc M3 ISO7380 đầu dù (button head) (mình dùng loại 4mm)
- 8x ê-cu M3

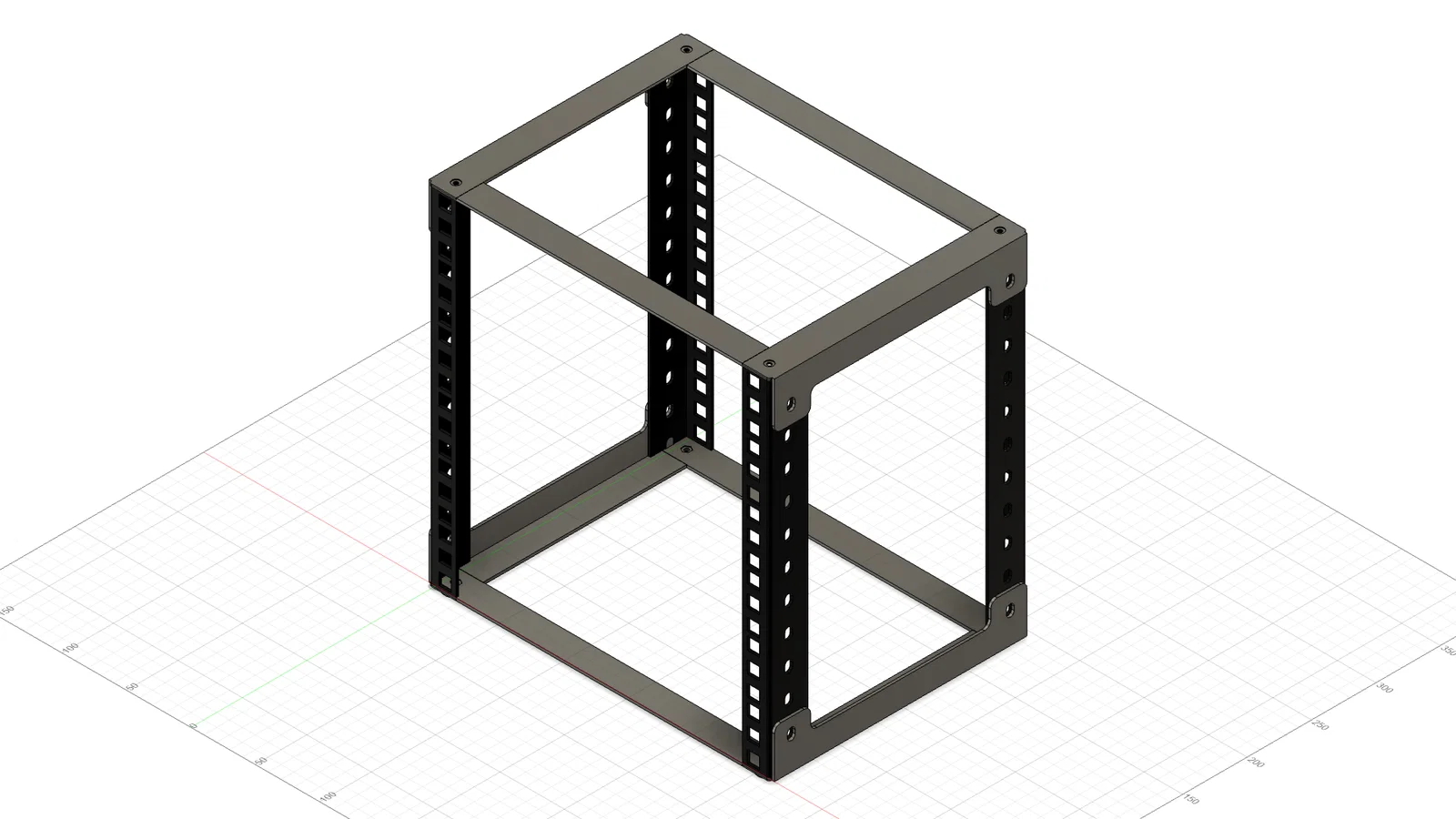

Đây là các phần cần in:
- 2x Top Vertical Support
- 2x Bottom Vertical Support
- 4x Horizontal Support
- 4x Foot Nut
