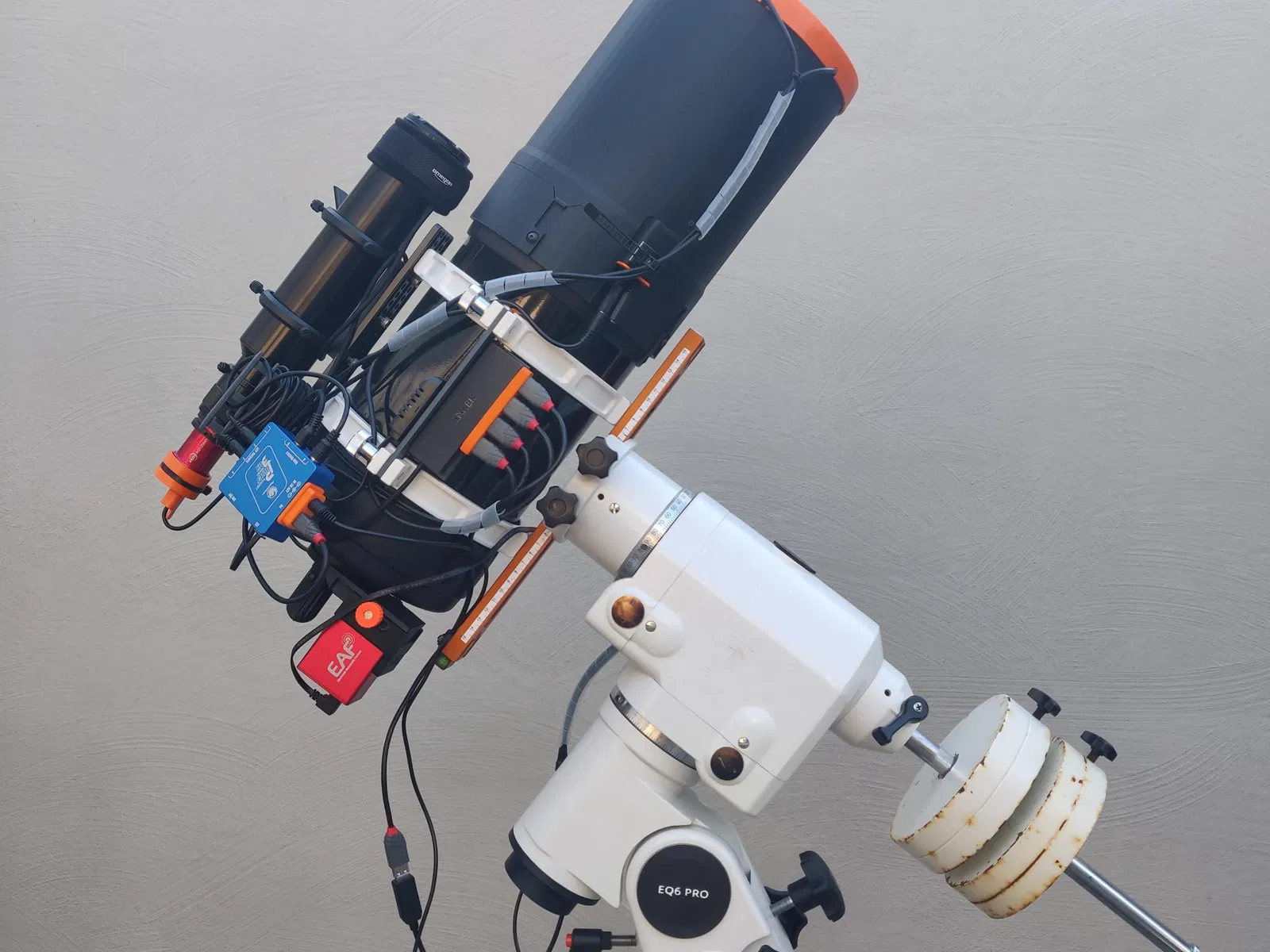

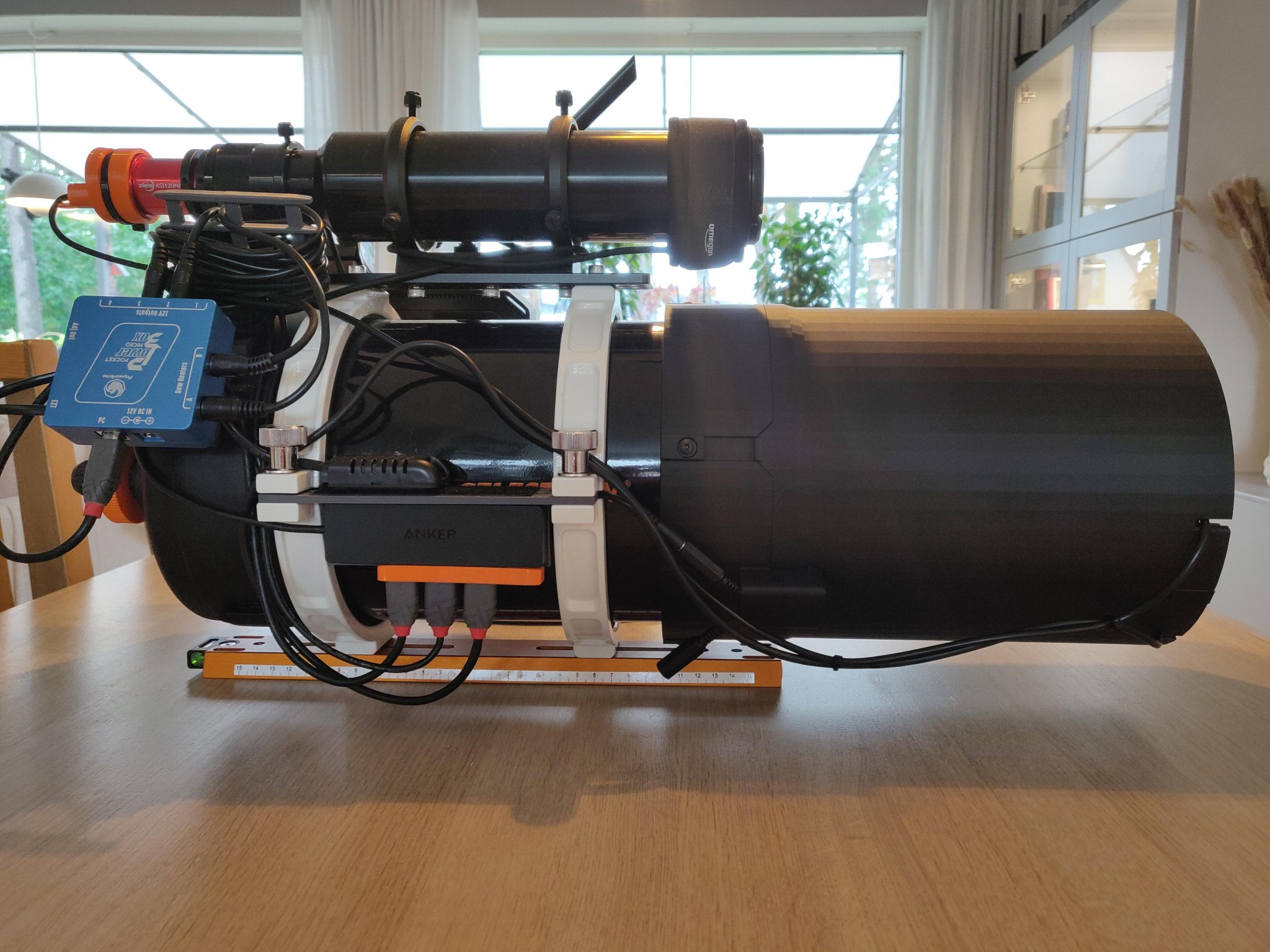

Hệ thống chắn sương Celestron C6 cho hyperstar

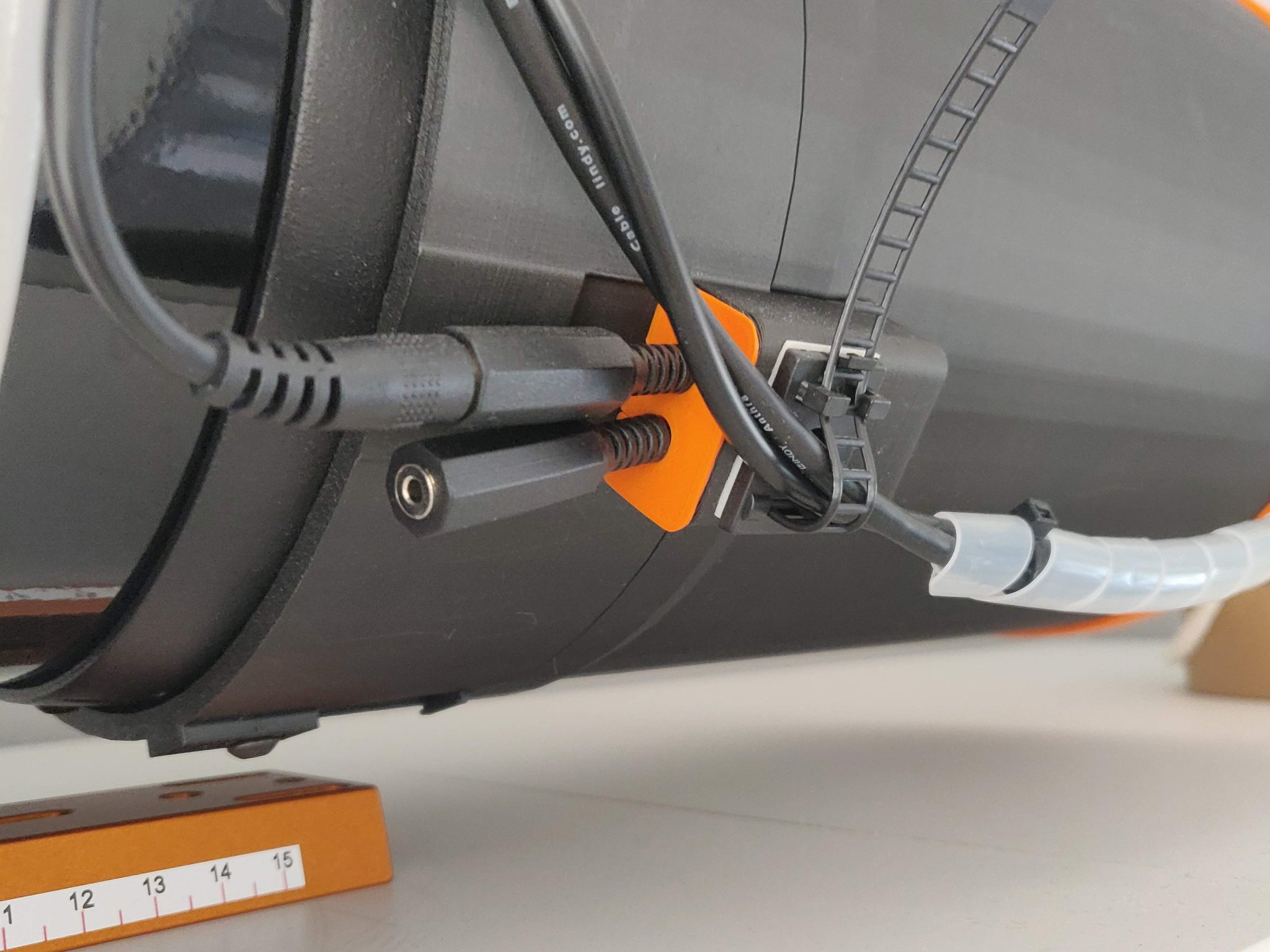

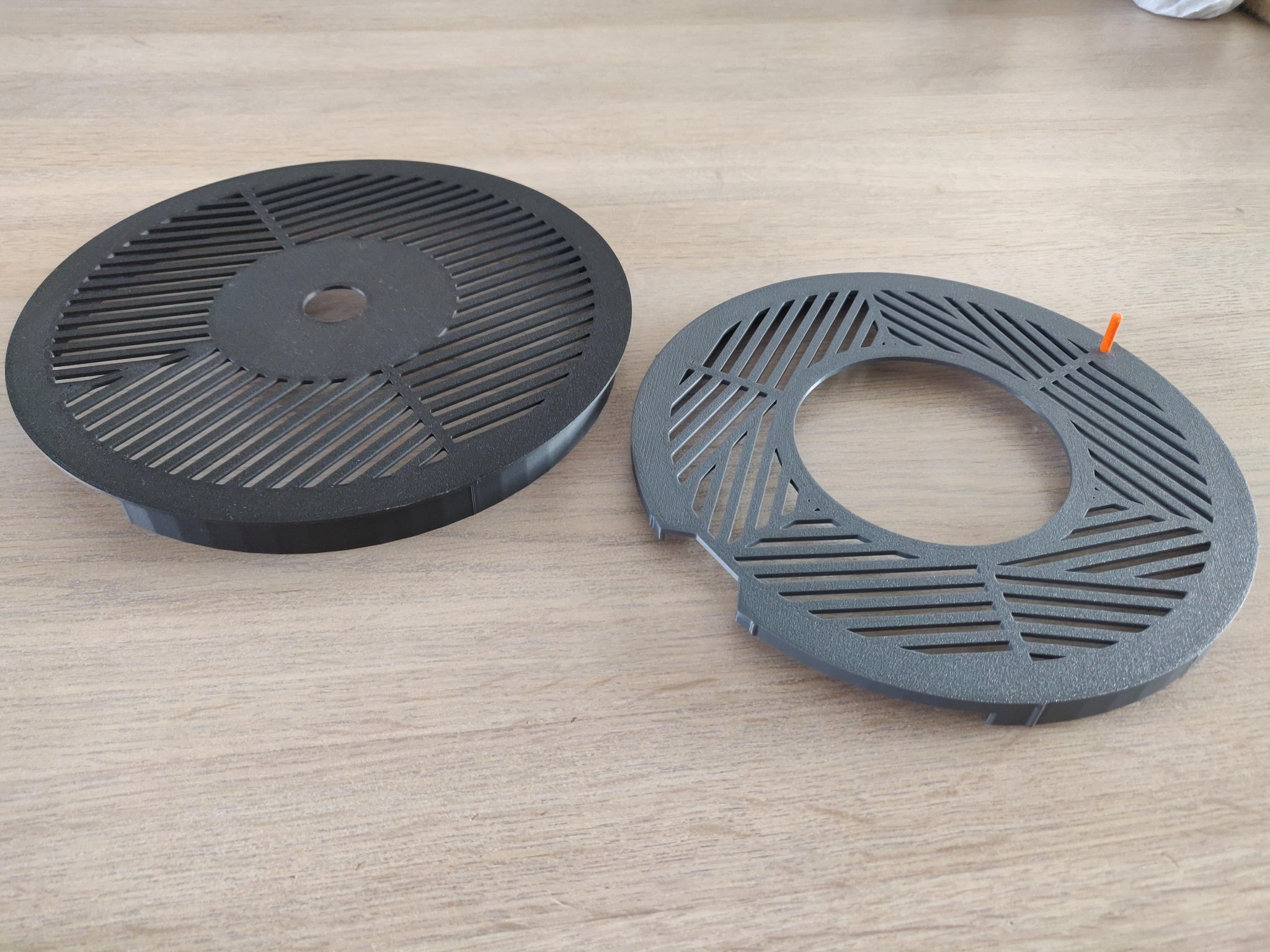

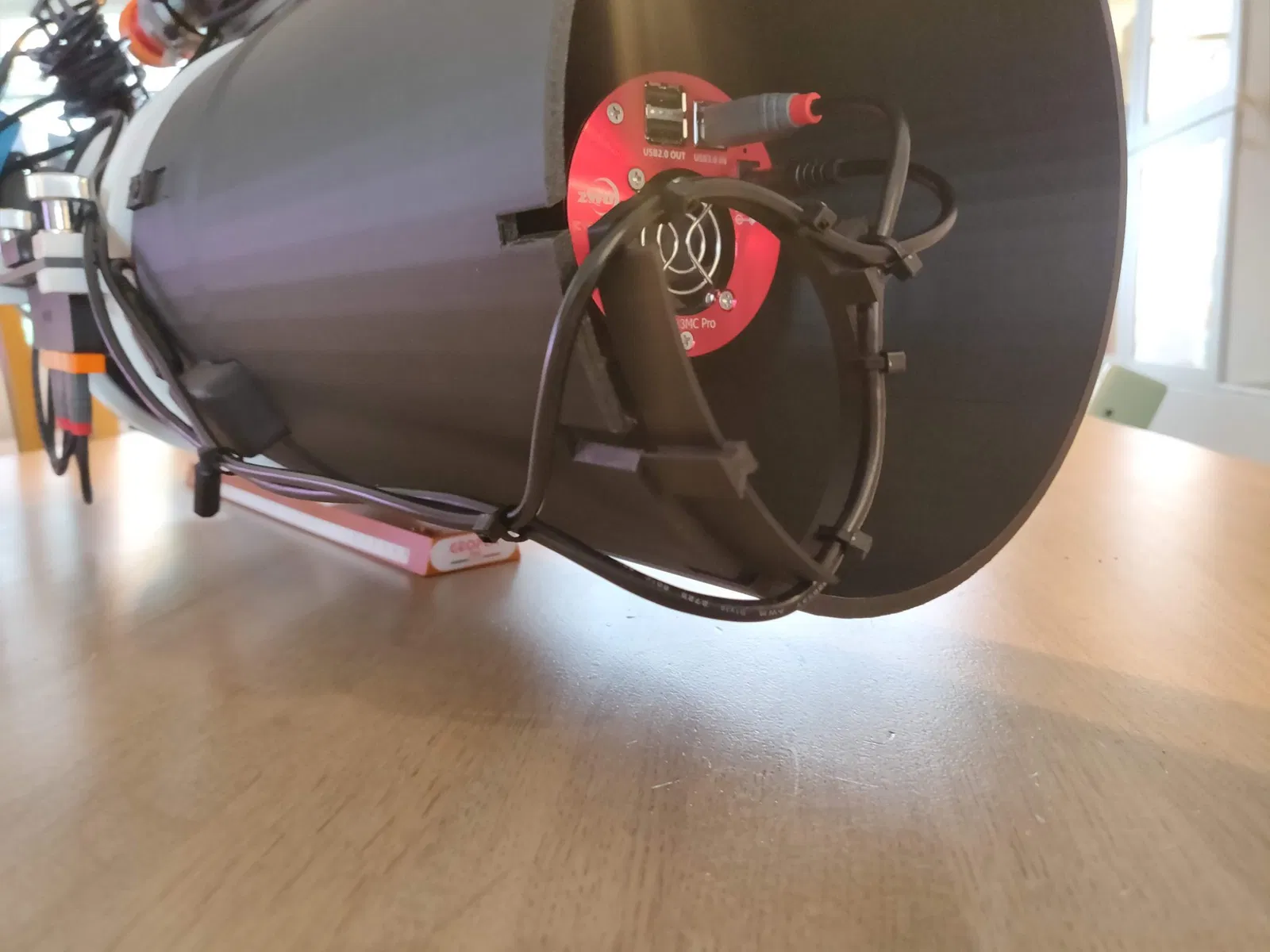

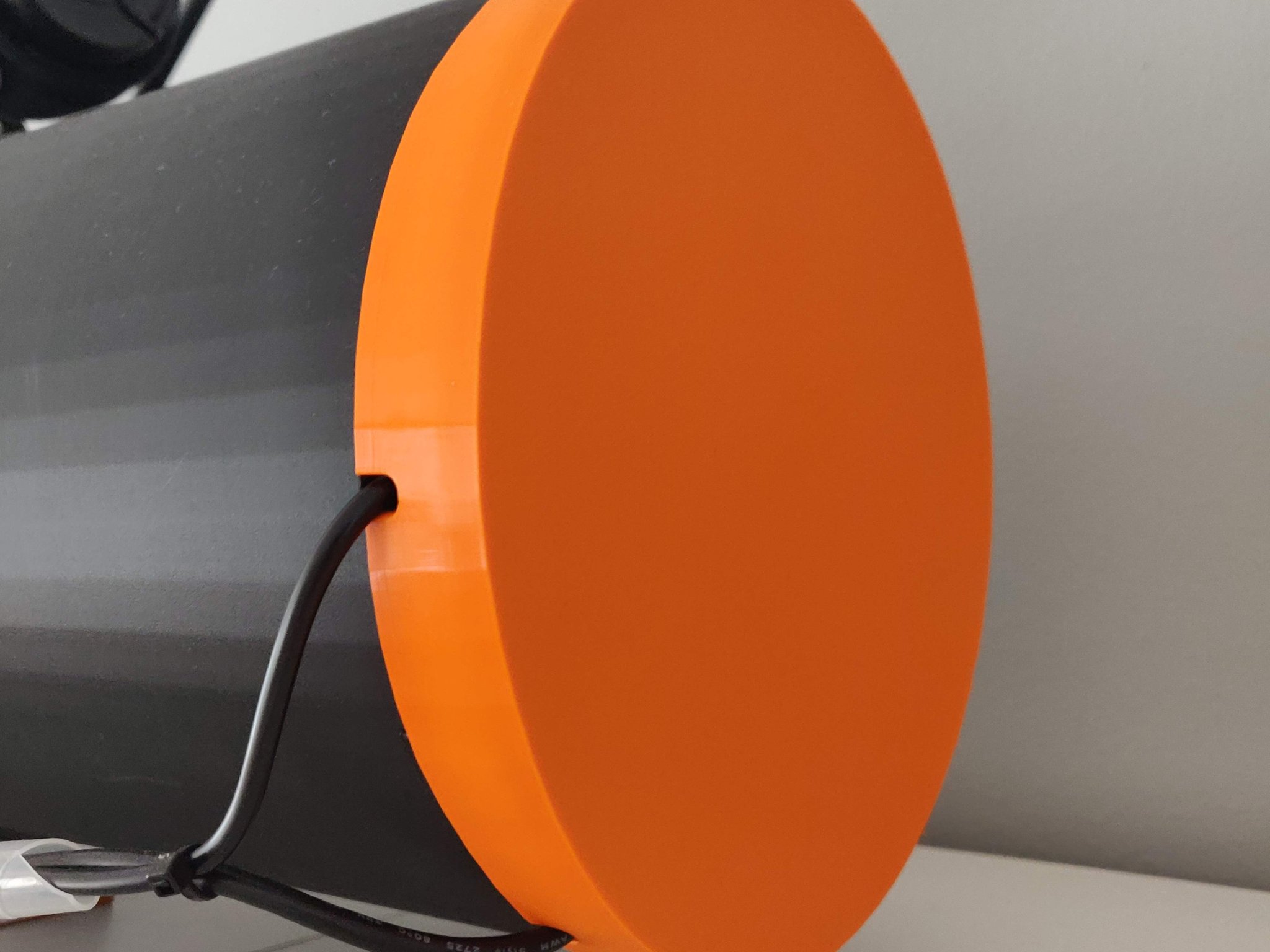

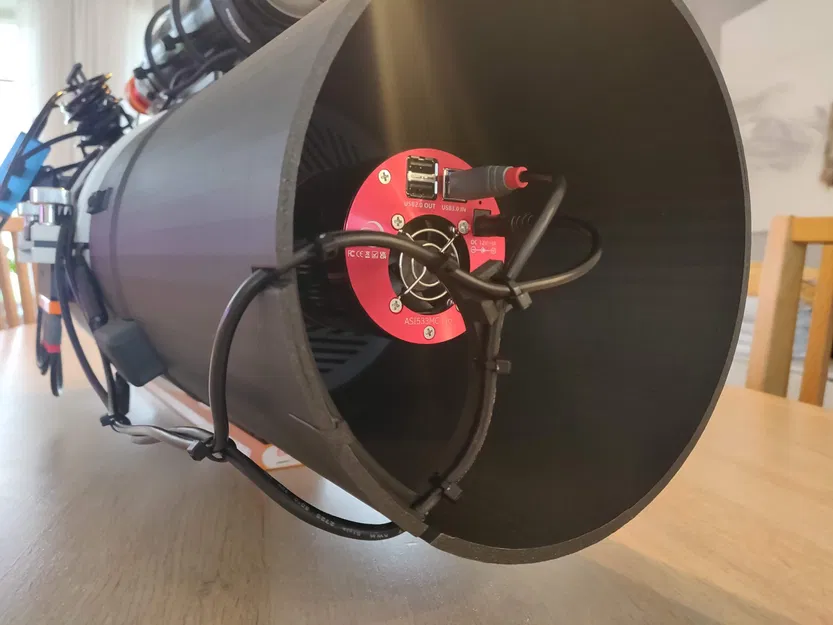

Hệ thống chắn sương này được thiết kế để dễ dàng truy cập vào khối phía trước khi sử dụng hyperstar với C6 SCT. Tôi đã thêm các tệp cho một mặt nạ bahtinov phù hợp với phía trước của chắn sương. Thiết kế khác của tôi về một mặt nạ tri-bahtinov cũng hoạt động với hệ thống này. Cơ sở được gắn vào khối phía trước của kính thiên văn bằng 4 bu lông và đai ốc M4 (hoặc bất kỳ bu lông nào bạn làm cho phù hợp ở đó). Các bu lông chỉ đơn giản là đè vào khối và nếu bạn không muốn có dấu vết nào trên đó, hãy sử dụng một số băng dính hoặc tương tự giữa các bu lông và kim loại của khối phía trước. Chắn sương, cơ sở và mặt dưới của bộ định tuyến cáp nên được dán bằng giấy dán tự dính. Tôi khuyên bạn nên sử dụng màu đen của TPU cho bộ chặn ánh sáng, tôi đã sử dụng màu cam và nó sẽ cho phép một số ánh sáng đi qua, điều này không chứng minh là vấn đề đối với tôi. Mảnh này có độ vừa chặt và có thể khó khăn khi cố định. Hãy cẩn thận để không làm hỏng các cáp. Thử nghiệm với độ đầy để có một chút độ đàn hồi và nó sẽ vừa vặn. Hầu hết các thiết kế là những sáng tạo nguyên bản của tôi. Bộ định tuyến cáp hyperstar C6 là một bản remix của một thiết kế được tìm thấy trên thingiverse:

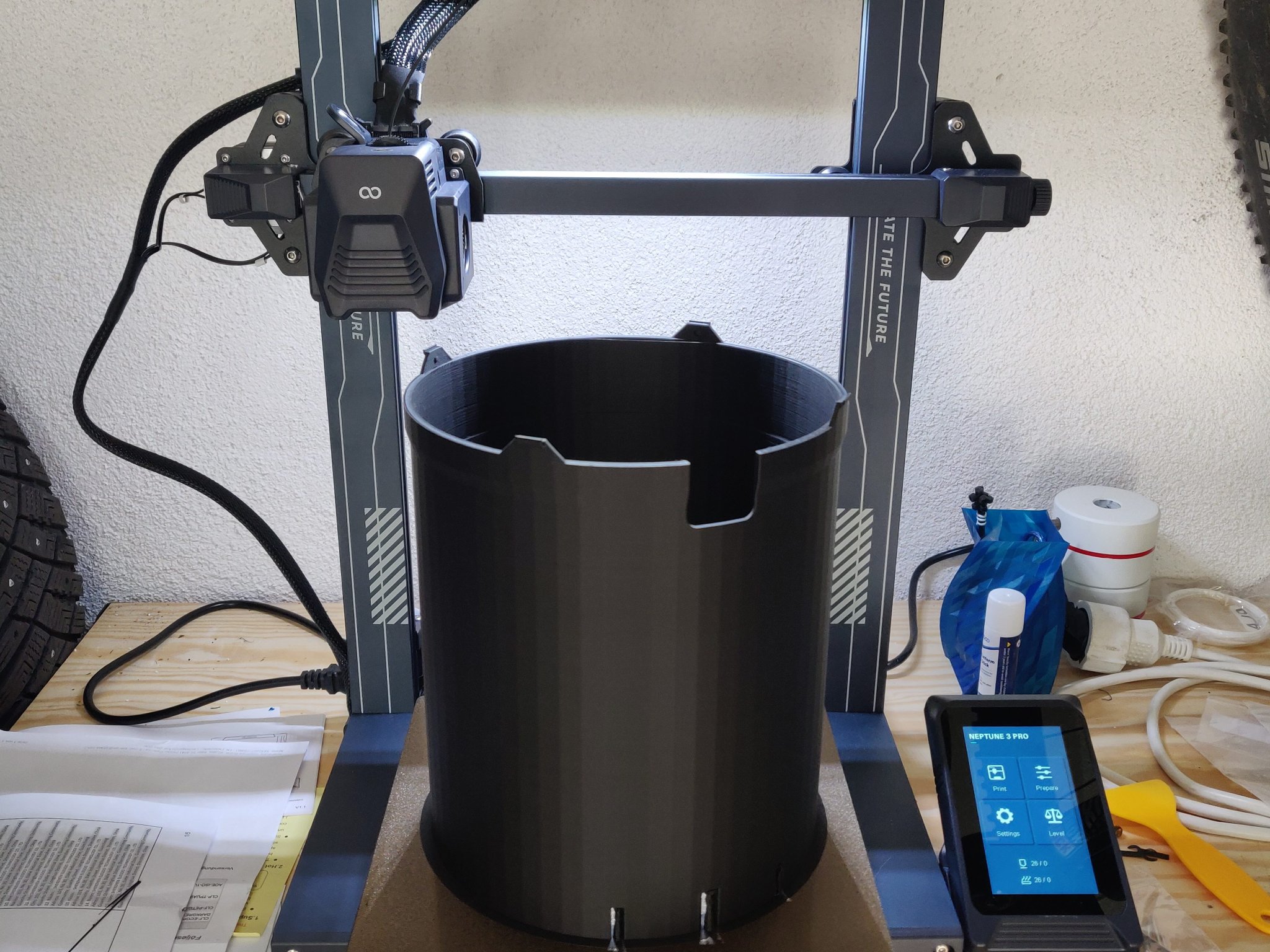

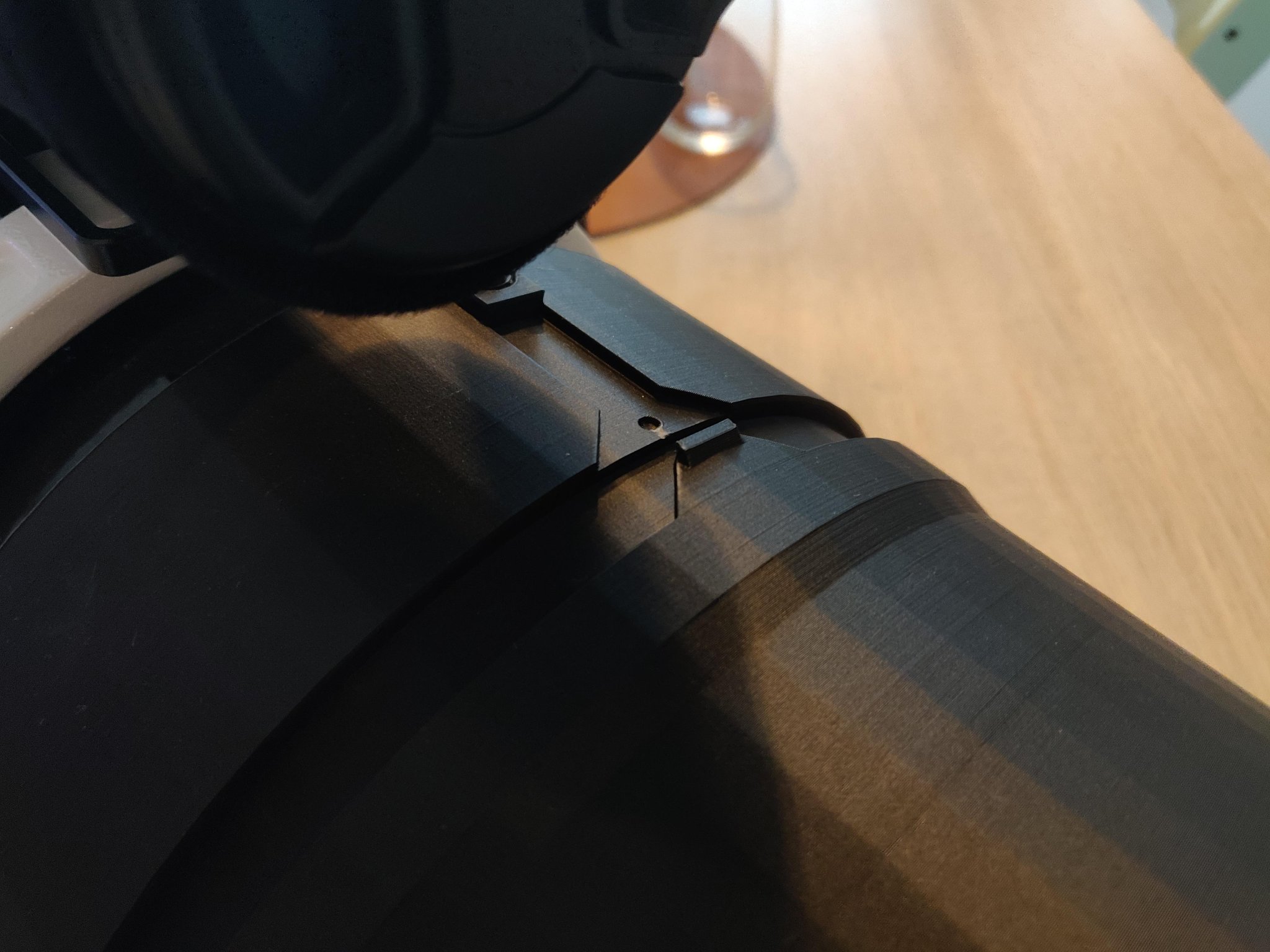

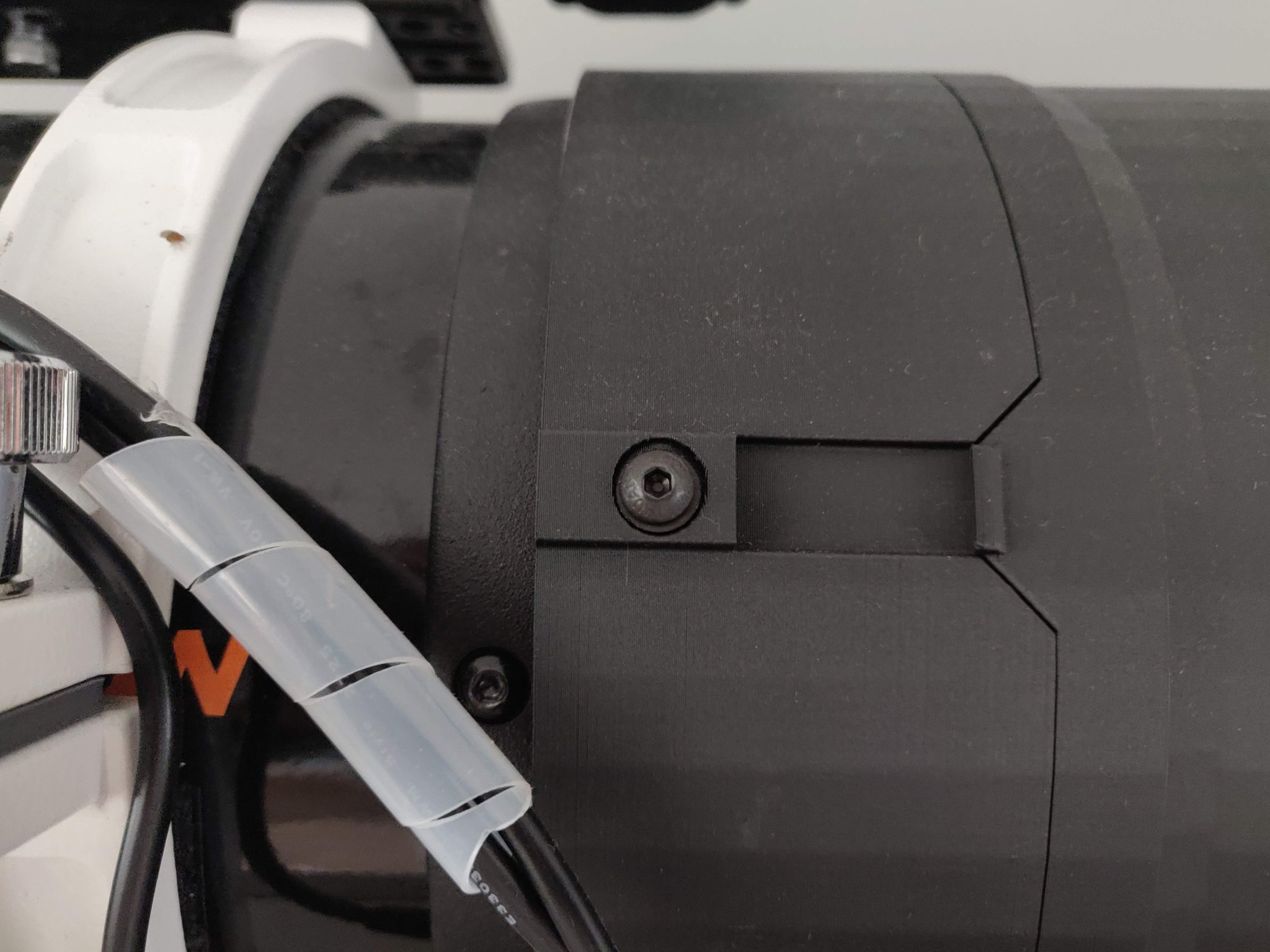

Tôi đã in cái này bằng Add:north PLA matte pro, chiều cao lớp 0. 2mm. Có một chút độ chơi giữa chắn sương và cơ sở nhưng điều này có thể dễ dàng được khắc phục bằng một lớp băng dính bình thường. Độ chơi này không chứng minh là đã mang lại cho tôi bất kỳ hiện tượng lạ nào từ các bức ảnh phẳng của tôi v. v. Chắn sương nên dễ dàng gắn vào cơ sở và được giữ ở đó. Tôi đã đặt một giấy phép không thương mại nhưng tôi cho phép thiết kế này được in theo yêu cầu từ bất kỳ dịch vụ in 3D nào cho bất kỳ ai trong số bạn không có máy in riêng.
