Tay đỡ mỏ hàn TS100/TS101 cho Heat Insert Press

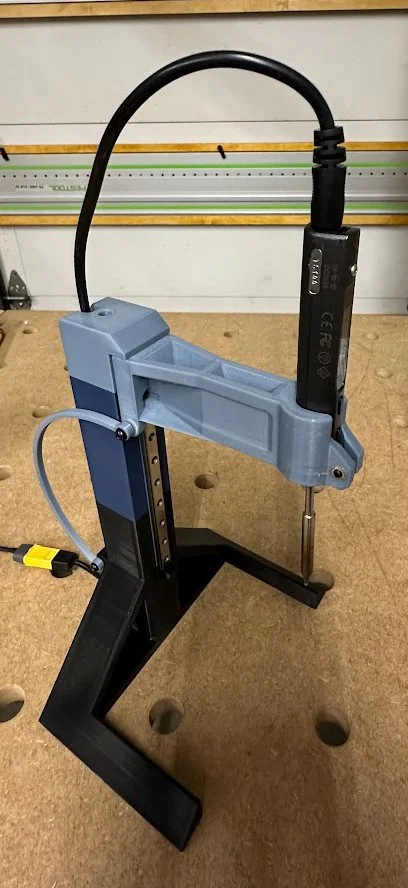

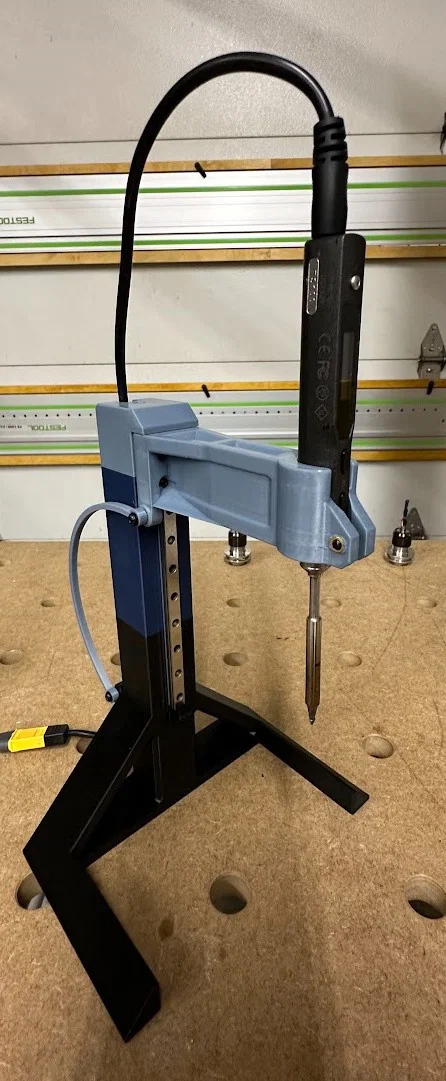

Tay đỡ (holder arm) cho mỏ hàn TS100/TS101, thiết kế để lắp vừa Heat Insert Press của BaGooN. Dùng 1 con ốc giữ mỏ hàn để vẫn bấm được 2 nút bên hông; tối ưu hướng in úp mặt không cần supports.
Mô tả

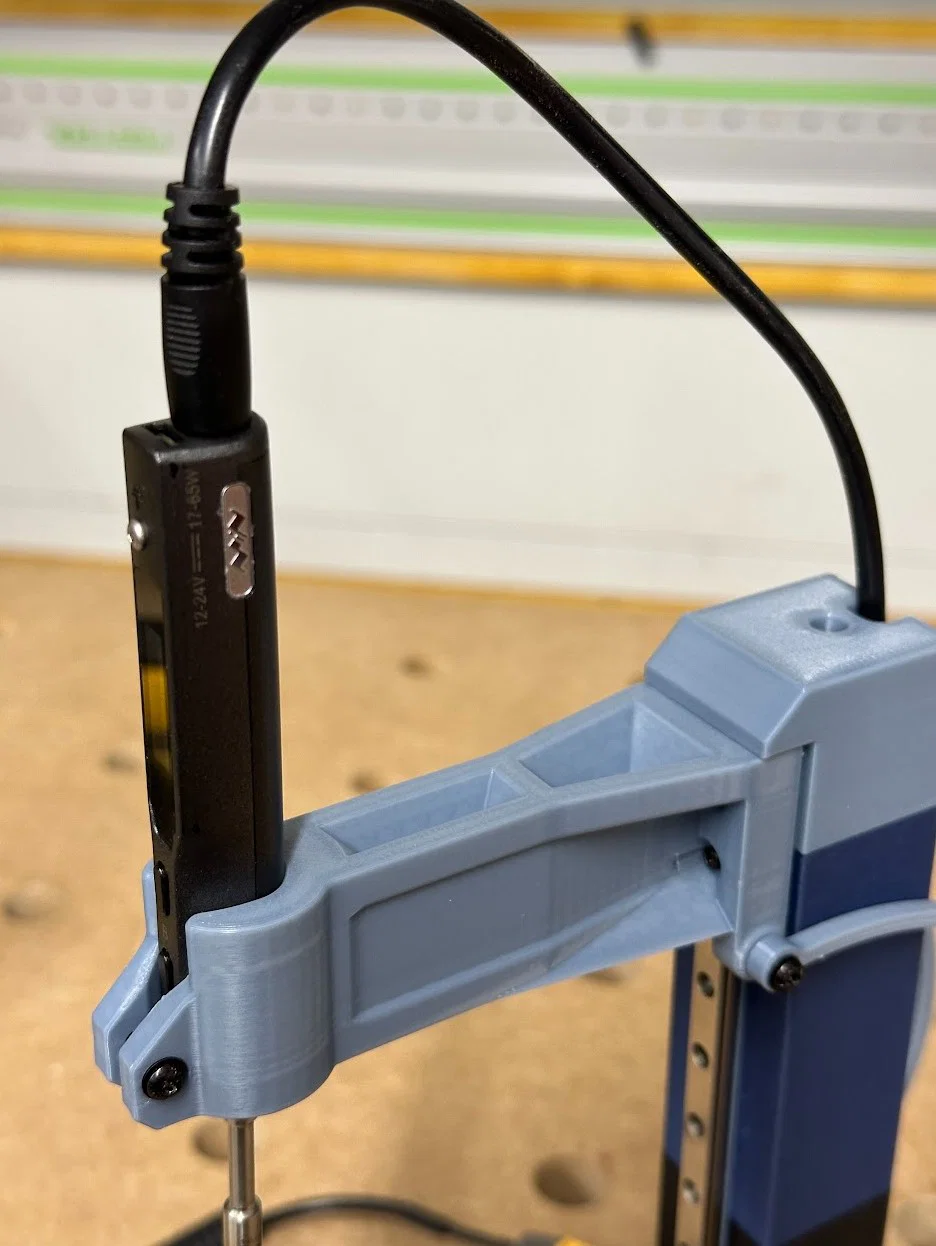

Dựa trên các mẫu holder arm khác do @BaGooN cung cấp, mình làm một phiên bản để khớp hoàn toàn với mỏ hàn TS100 của mình. Thiết kế này chỉ dùng 1 con ốc để giữ mỏ hàn, nhằm giữ được khả năng bấm cả hai nút ở bên hông mỏ hàn. Ở bản in thử của mình, 1 con ốc là quá đủ để giữ mỏ hàn chắc và không bị rung lắc.
Nếu bạn chưa mua heat insert adapter cho TS100/TS101, mình có thấy link này (mình không liên quan/không affiliate): https://www.aliexpress.us/item/3256806317181073.html
Mình cũng thêm một chút draft để dễ in hơn khi úp mặt xuống mà không cần supports. Khi đặt hướng in, để phần “tai” (lỗ lò xo) quay lên trên. Mình in bằng Bambu PETG với infill 25%, layer height 0.20mm, 6 walls, dùng nozzle zin 0.4mm. Tổng thể thấy khá cứng cáp.
