Heat Insert Press (Bộ ép heat insert)

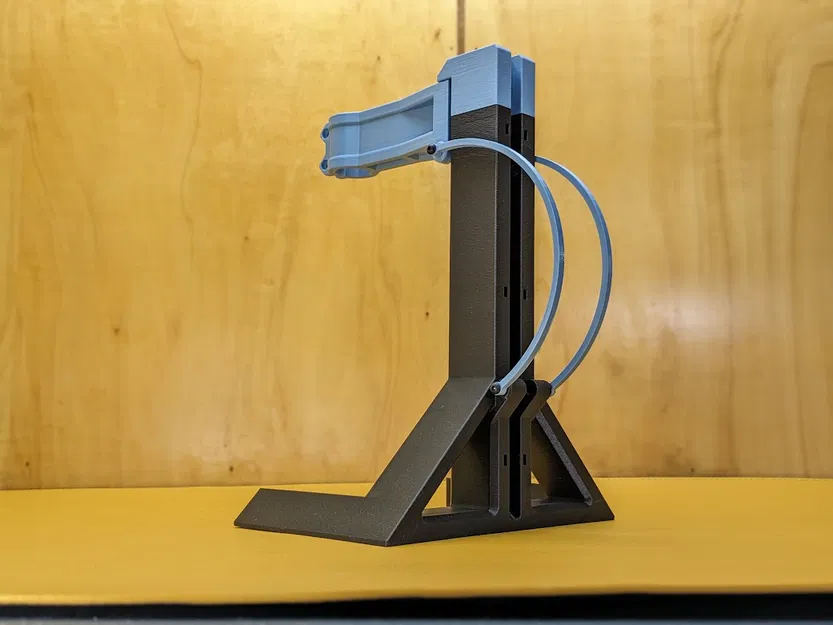

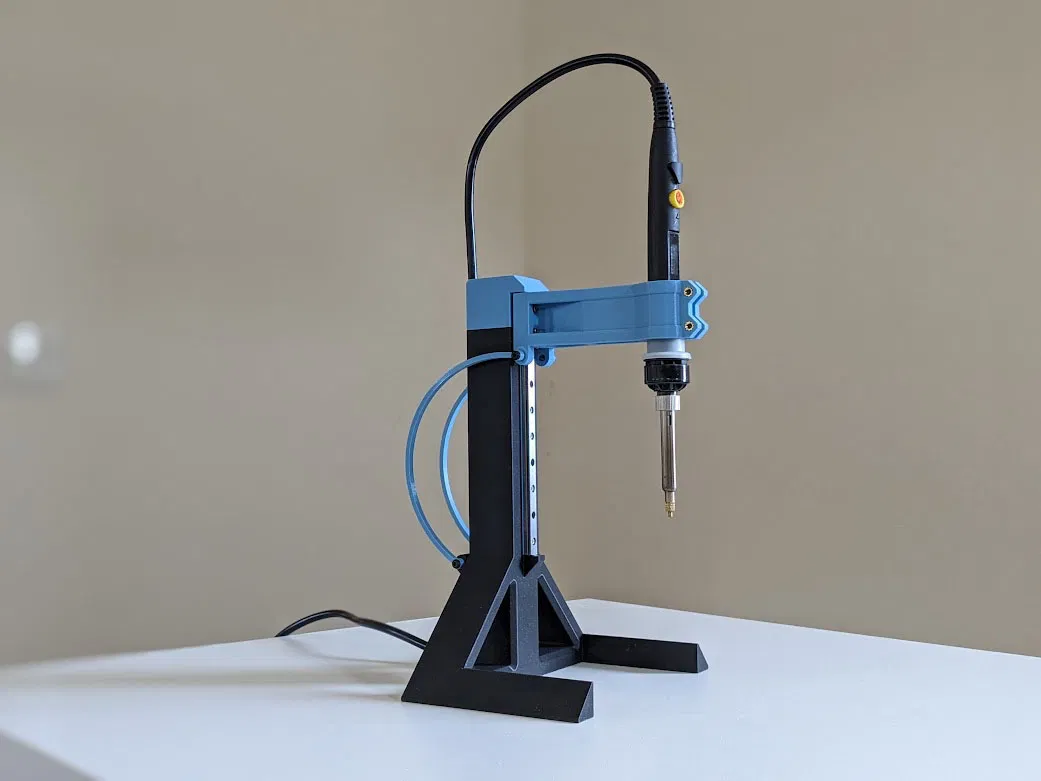

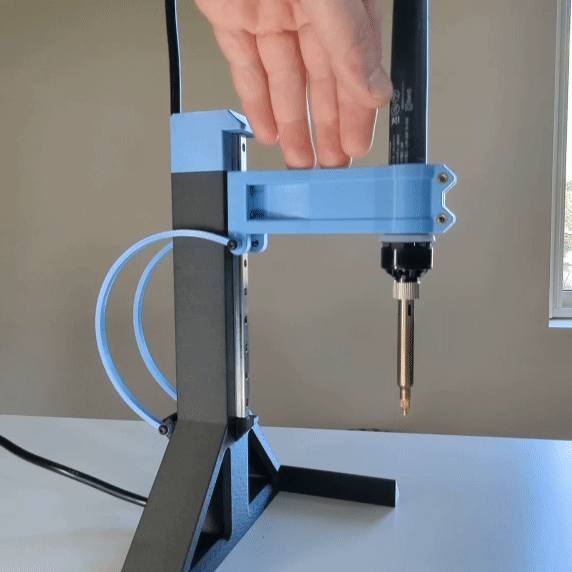

Đây là một bộ heat insert press nhỏ gọn, sử dụng thanh trượt tuyến tính 150mm loại phổ biến, giá mềm, đi kèm block MGN7H. Thay vì kiểu cơ cấu hồi về dùng đối trọng như nhiều thiết kế khác, mẫu này dùng lò xo in 3D để thay thế, giúp giảm số lượng linh kiện và lắp ráp đơn giản hơn.

Update:
[23/06/2025]
Mình đã sửa lỗi phần rãnh chống xệ (anti-sag notch) trên tay đỡ (holder arm) bị ngược, như mọi người góp ý ở phần bình luận. Bản đã sửa là holder arm v1.3. Cảm ơn Som đã chỉ ra!

[24/03/2024]
Mình đã sửa vấn đề thiếu phần bridging patch để tránh phải dùng support trong file 'Nutbar_Tolerance_Test_01.stl', và đã upload 'Nutbar_Tolerance_Test_01_v1.1.stl'. Cảm ơn Pluck3r!

[20/03/2024]

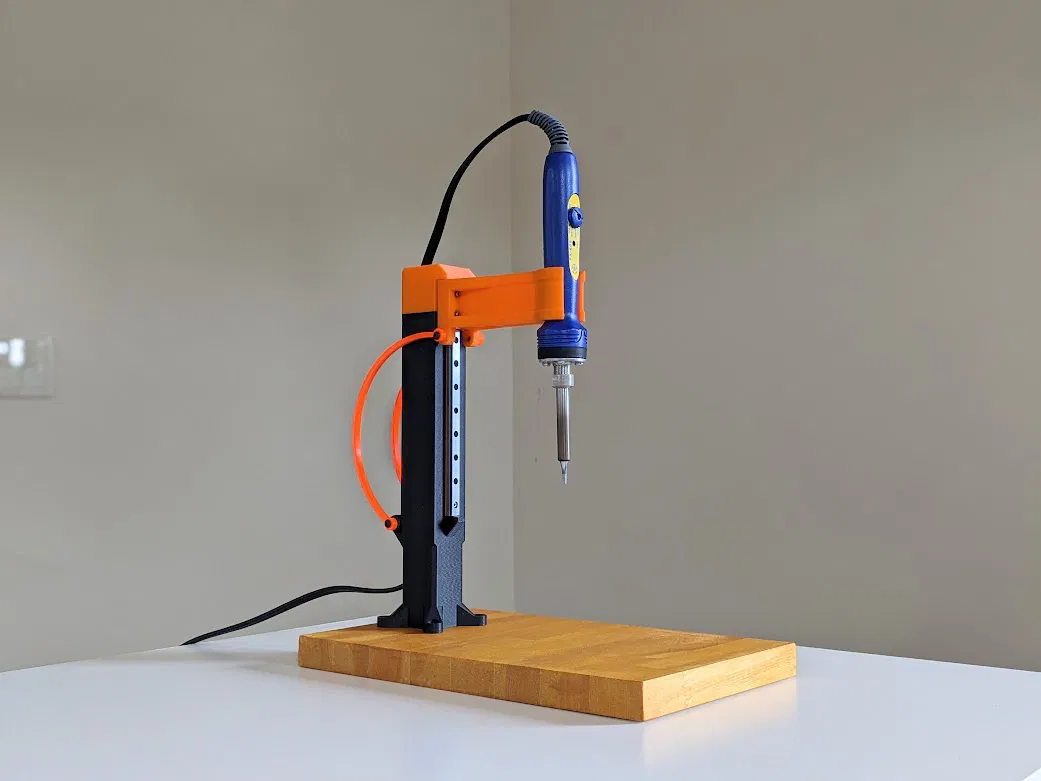

Mình đã phát hành tay đỡ (holder arms) cho mỏ hàn có đường kính khoảng 18mm, và các phần body để cố định lên ván gỗ.

[19/03/2024]
Mình đã phát hành file 'HolderArm_Pinecil.stl' cho Pinecil. Cảm ơn đặc biệt TheSnootch!

[18/03/2024]
Mình đã upload một loại holder arm kiểu snap-in cho mỏ hàn có núm chỉnh nhiệt bị vướng không luồn qua được, hoặc cho ai thích tháo ra nhanh. Khuyến nghị nên test trước bằng một miếng test.
Nếu bạn chọn mẫu snap-in thì không cần 2 con M3x5x4mm heat-set inserts và 2 con ốc M3x12mm.

Ghi chú:

• Bước đầu tiên là in các miếng test để xác nhận tương thích với mỏ hàn của bạn.
• Lò xo dùng PETG, còn phần HolderArm (chỗ tiếp xúc với mỏ hàn) có thể in bằng PETG, ABS, hoặc ASA. Các phần khác có thể in bằng PLA.
• Lò xo nên in với infill 100%.
• Mình dự kiến dùng mỏ hàn có đường kính tay cầm khoảng 20mm. Vui lòng kiểm tra tương thích bằng các part test. Ngoài ra, bạn có thể tùy biến theo mỏ hàn của mình bằng file STEP.
• Độ chính xác phụ thuộc vào việc giảm độ rơ của nut bar. Bạn nên in Body.stl trước, sau đó in Nutbar_Tolerance_Test để chọn mức tolerance phù hợp khi in nut bar.

Phần cần chuẩn bị thêm ngoài các chi tiết in:

• 1x Mỏ hàn (Soldering iron)
• 1x Thanh rail 150mm kèm block mgn7h
• 7x M3x5x4mm heat-set inserts
• 6x Đai ốc M2
• 10x Ốc M2x6mm
• 1x Ốc M3x6mm
• 4x Ốc M3x10mm
• 2x Ốc M3x12mm
• 3x Dây rút (zip ties)

Lắp ráp:
0. In tổng cộng 6 món: ‘Body’, 'HolderArm', ‘NutBar’, ‘Top’ và 2x 'Spring'.

1. Gắn M3x5x4mm heat-set inserts lên HolderArm ở 4 vị trí.

2. Gắn M3x5x4mm heat-set inserts lên Body ở 3 vị trí.

3. Lắp 6 đai ốc M2 vào NutBar (6 vị trí). Đẩy đai ốc vào hết cỡ, nếu không lúc bắt rail thì ốc sẽ không tới.

4. Luồn NutBar vào trong body và cố định phần Top bằng ốc M3x6mm.

5. Bắt thanh linear rail vào NutBar bằng ốc M2x6mm tại 6 vị trí.

6. Bắt HolderArm vào block trượt (linear guide block) bằng ốc M2x6mm tại 4 vị trí.

7. Gắn 2 lò xo bằng ốc M3x10mm, lưu ý đừng siết quá chặt. Lò xo cần có đủ khoảng hở để xoay tự do.
Lưu ý: đừng tháo phần Top khi lò xo đang gắn, vì block trượt có thể bật văng ra.

8. Cố định mỏ hàn vào holder bằng ốc M3x12.

9. Dùng dây rút cố định dây mỏ hàn ở 3 điểm để dây không bị thò/nhô ra ngoài.
