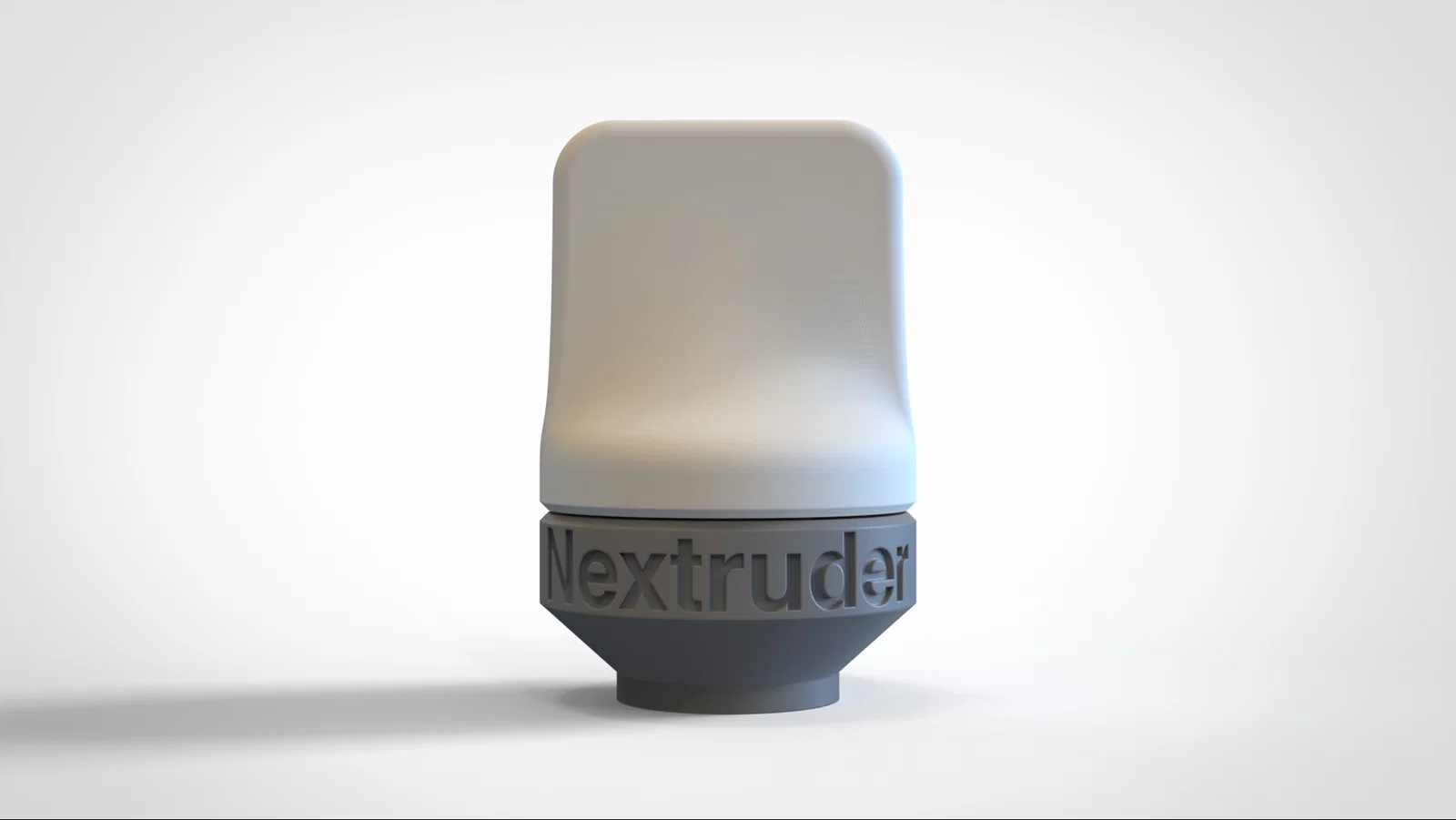

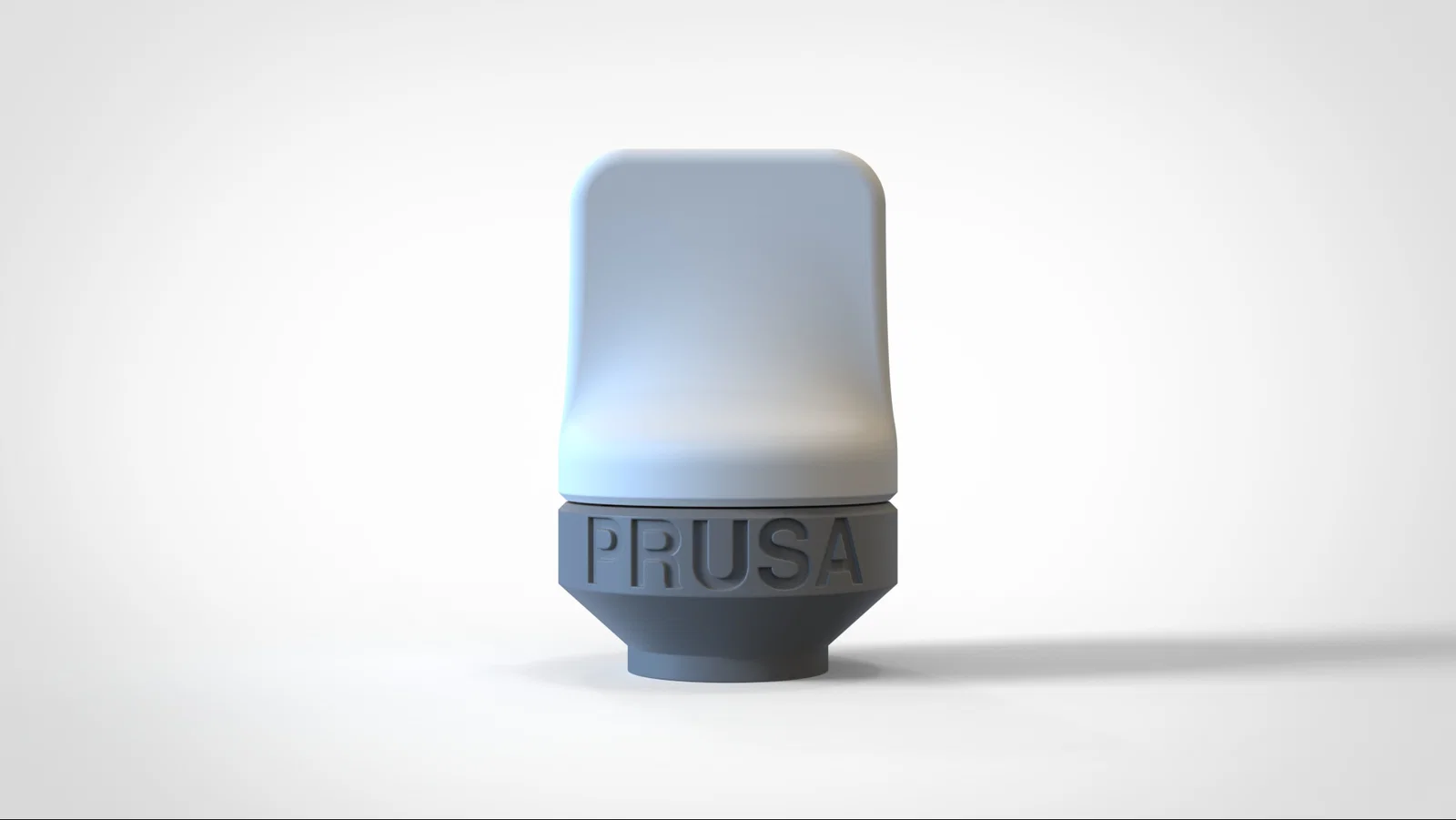

Khóa lục giác vặn bằng tay có giới hạn lực cho PRUSA Nextruder

Giới thiệu

Phụ kiện này sẽ được sử dụng trong một dự án của mình hiện đang phát triển cho PRUSA Mk4.

Công dụng là gì?

Thiết bị này giúp giới hạn lực siết lên đầu phun (nozzle) khi bạn thay thế. Tuy nhiên, xin hãy sử dụng cẩn thận vì đây là linh kiện in 3D bằng nhựa, lực siết có thể thay đổi tùy thuộc vào chất liệu, cài đặt in, độ chuẩn của máy in, v.v.

Mình không chịu trách nhiệm cho bất kỳ hư hại nào có thể xảy ra.

• Giới hạn lực chỉ áp dụng khi siết chặt đầu phun (theo chiều kim đồng hồ); khi vặn lỏng ra thì không có giới hạn lực.

Về việc định lượng mô-men xoắn, mình vẫn chưa thực hiện đánh giá kiểm soát. Dù đây là một việc đơn giản, mình vẫn chưa có thời gian hoặc dụng cụ để hoàn thiện nó. Hiện tại mình đang bận với dự án "Storage Leaf" cho máy Mk4 của mình.

Nếu có bạn nào sở hữu cờ lê lực và có thể cung cấp cho mình các giá trị cho hai cấu hình này thì mình rất cảm kích.

Cách khác, bạn có thể tạo một cánh tay đòn từ tâm hình lục giác với chiều dài 250mm. Với cánh tay này, chúng ta cần áp dụng một trọng lượng 6 Newton, tương đương khoảng 610 gram.

Cách sử dụng

Cách sử dụng rất đơn giản:

• Xả hết sợi nhựa (filament).
• Tăng nhiệt độ đầu phun lên 250ºC để làm sạch nhựa thừa còn sót lại.
  • Bạn có thể vệ sinh đầu phun bằng bàn chải kim loại nhỏ (Nguy hiểm: Đầu phun rất nóng, đừng chạm vào)!
    • Nếu bạn có bọc silicon, hãy cẩn thận, tốt nhất nên tháo nó ra khi đầu phun còn nguội.
• Khi đầu phun đã nguội (dưới nhiệt độ chuyển thủy tinh của vật liệu dùng để in chìa khóa) và đảm bảo không để bị bỏng; hãy dùng chìa khóa để tháo đầu phun ra.
  • Việc này nên được thực hiện theo hướng dẫn từ PRUSA.

In ấn

Có một bộ phận cần hỗ trợ (supports), theo kinh nghiệm của mình thì chúng rất dễ tháo, nhưng bạn đừng vội vàng; hãy làm thật bình tĩnh và kiên nhẫn. Một chiếc kìm mũi nhọn sẽ giúp ích cho bạn.

Lắp ráp

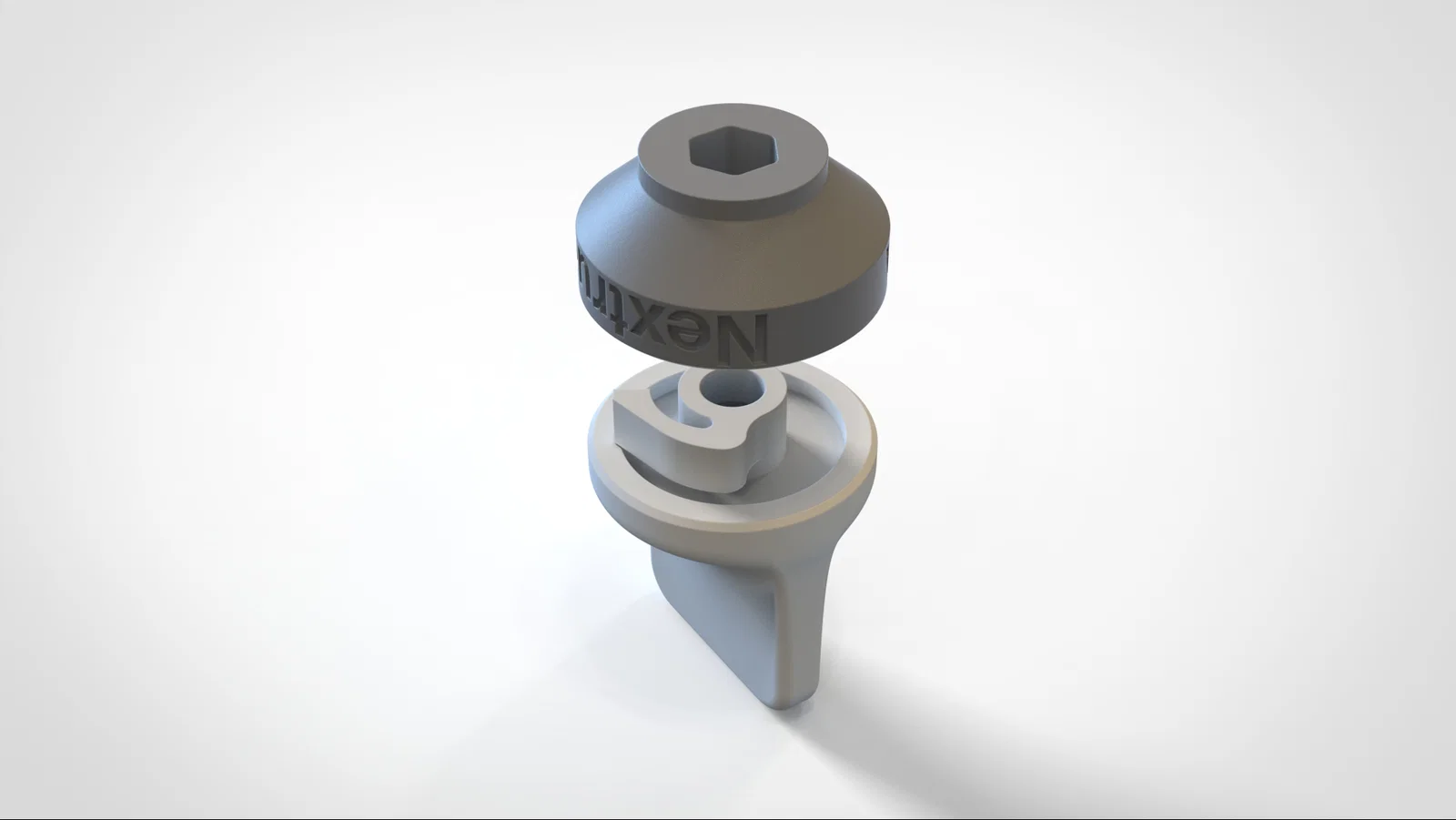

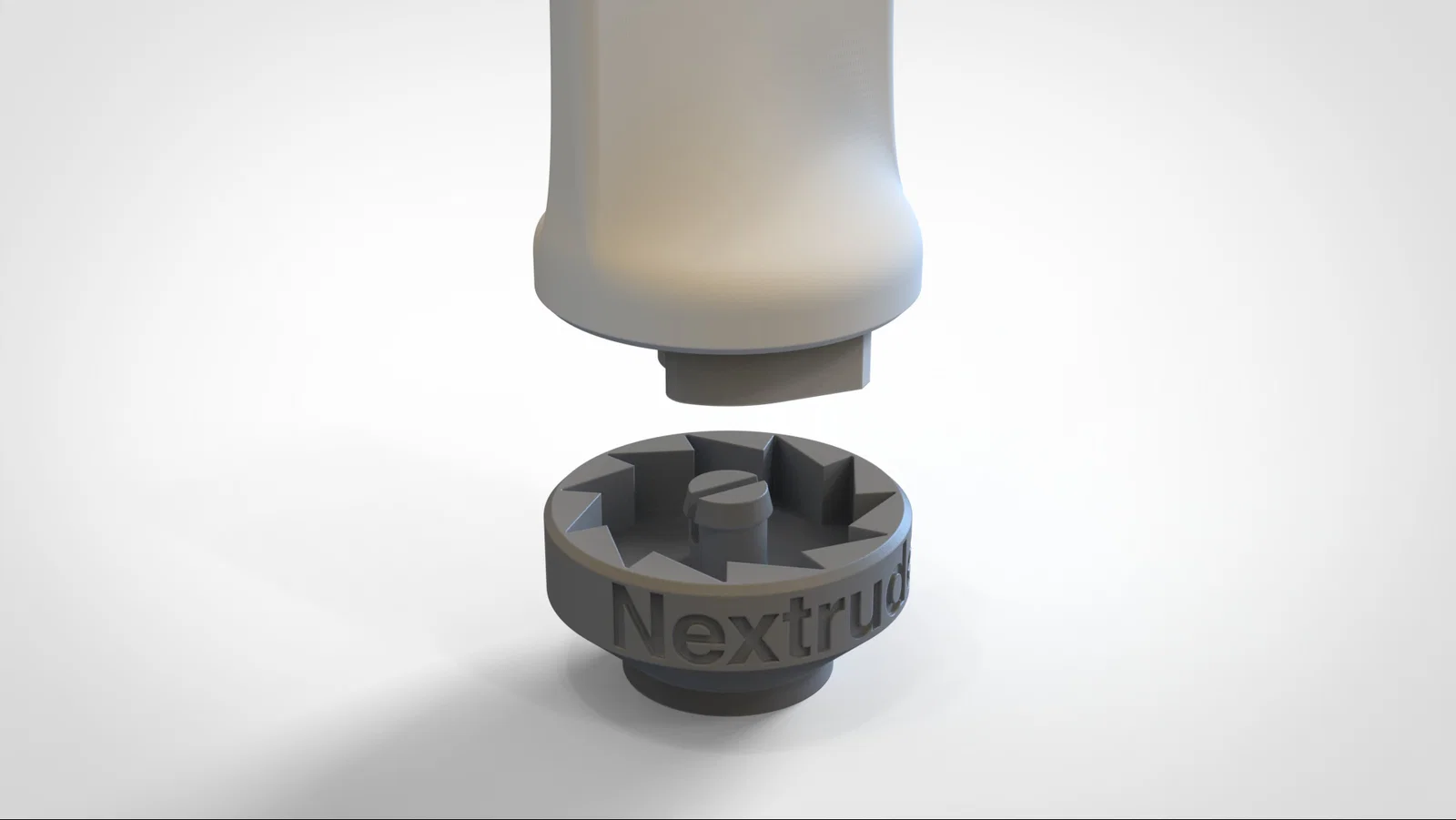

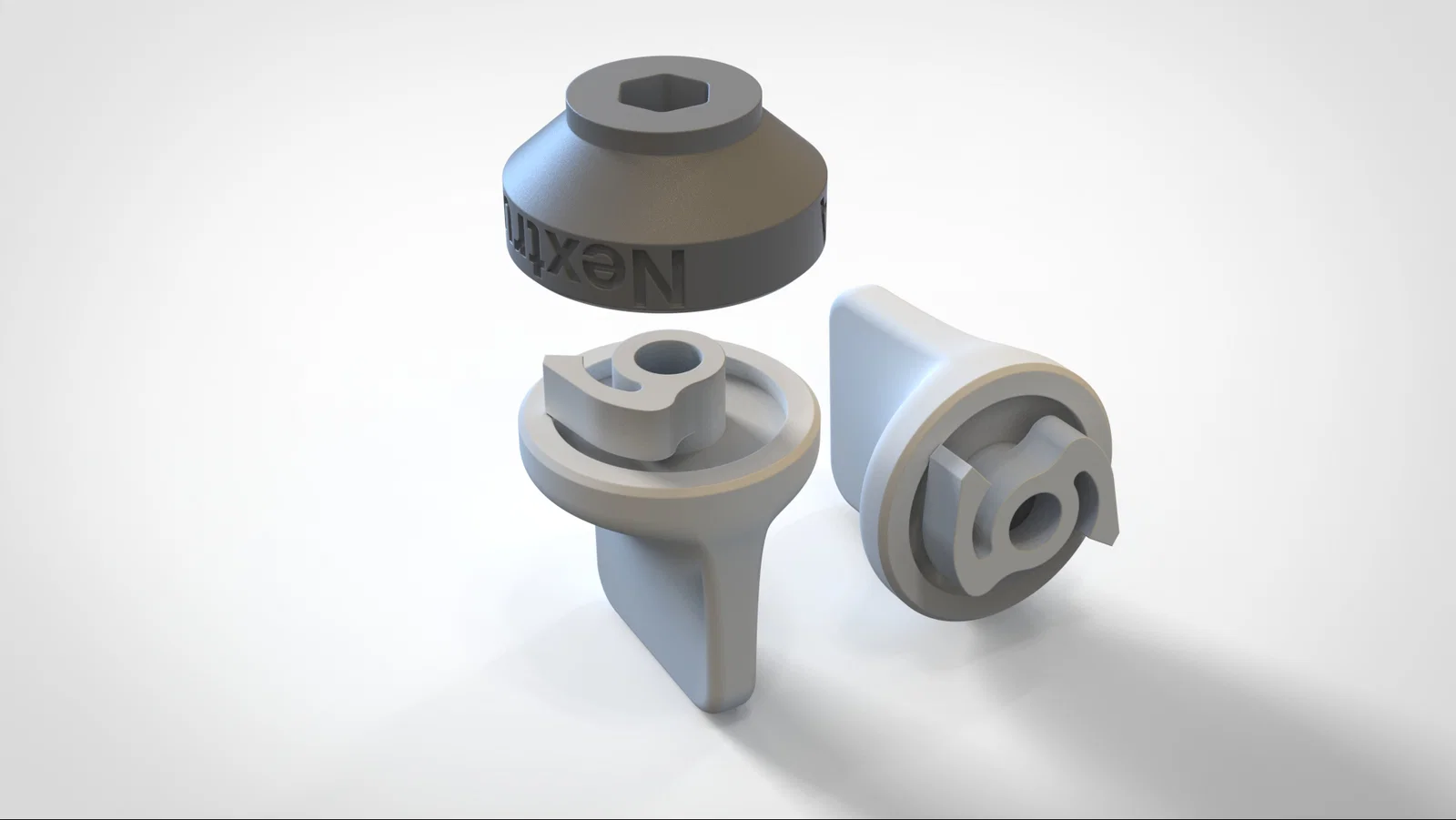

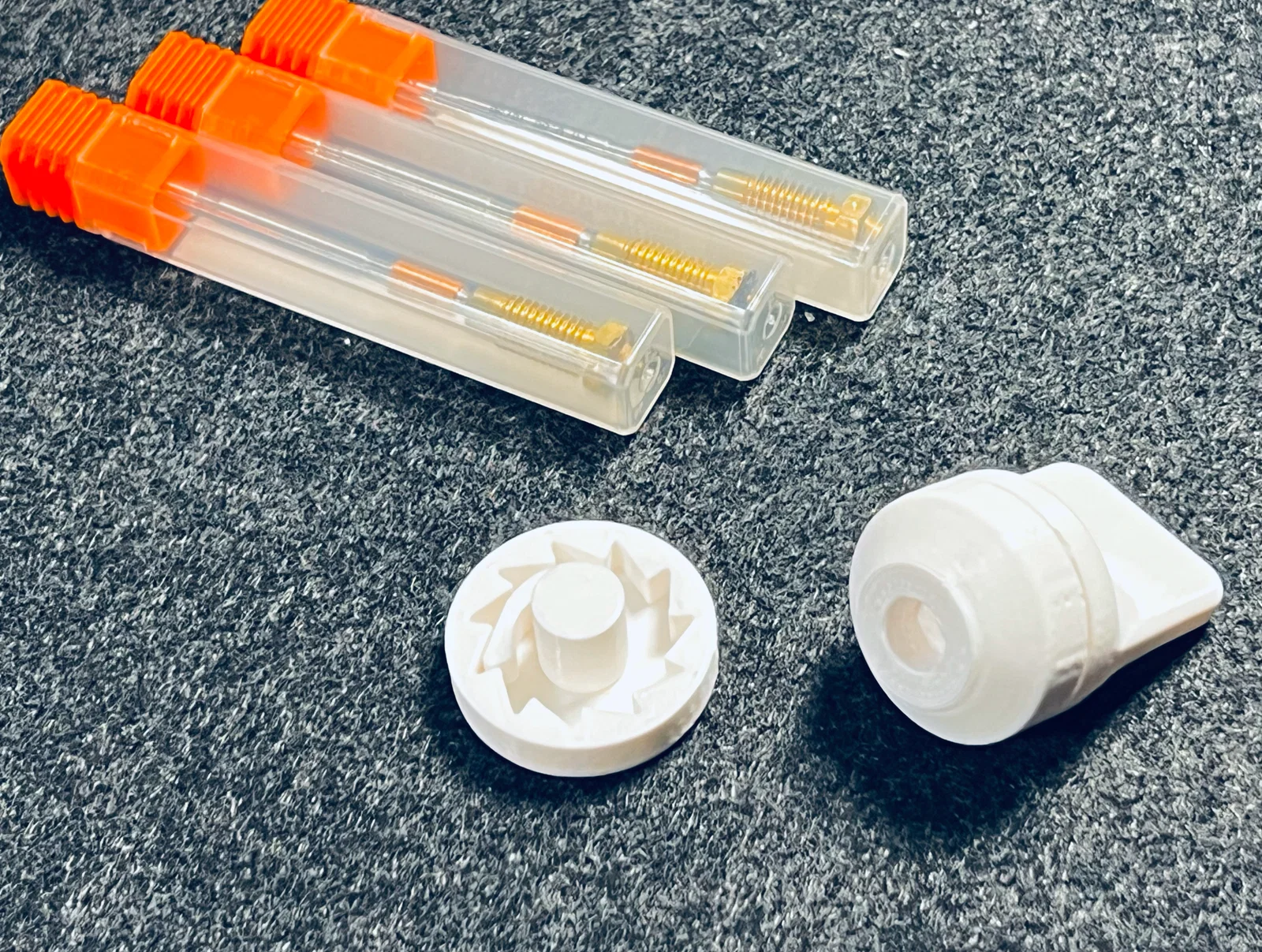

Để lắp 2 phần này lại, bạn chỉ cần khớp chúng vào nhau (snap-fit), sau khi đã khớp thì việc tháo rời sẽ không hề dễ dàng đâu...

Đã có sẵn cho PRUSA...

Storage Tree - Leaf for PRUSA Tools

Storage Tree - Leaf for PRUSA Mk4

Những gì đã có sẵn?

Modular Storage Tree

Đang thực hiện storage leaf cho Prusa Mk4...

Nhật ký thay đổi

• (20-03-2024) - Phát hành lần đầu
• (20-03-2024) - Thay đổi phần đầu chìa khóa để hoạt động tốt hơn khi vẫn đang gắn bọc silicon (giảm đường kính phần đầu của linh kiện màu xám)
• (09-04-2024) - Phiên bản chỉ có 1 cánh tay đã bị loại bỏ khỏi mô tả, nhưng vẫn có sẵn trong file 3mf và gcode trong vài ngày tới.
