Storage Tree - Lá đựng đồ cho PRUSA Mk4 (Tương thích MMU3)

Giới thiệu

Phần này là một phần của dự án Storage Tree.

Dự án này không cần MMU. Chỉ cần đổi vật liệu 1 lần. Nhưng có file chuẩn bị sẵn cho MMU3 nếu bạn có

Nếu bạn tình cờ thấy mẫu này và không chắc nó thuộc về đâu hoặc bối cảnh của nó là gì, hãy để tôi cập nhật cho bạn...

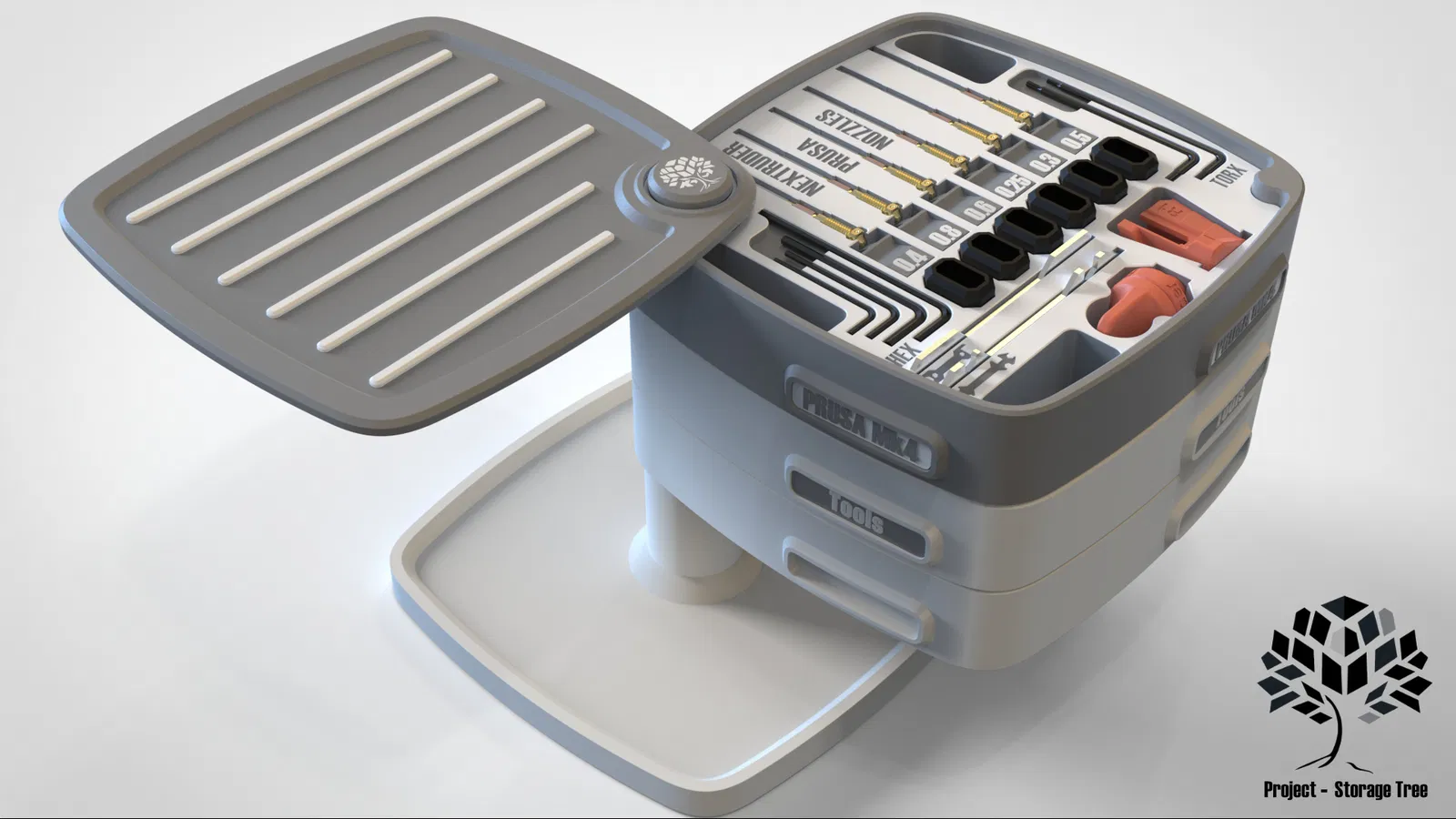

Storage Tree hay Modular Storage Tree là gì.

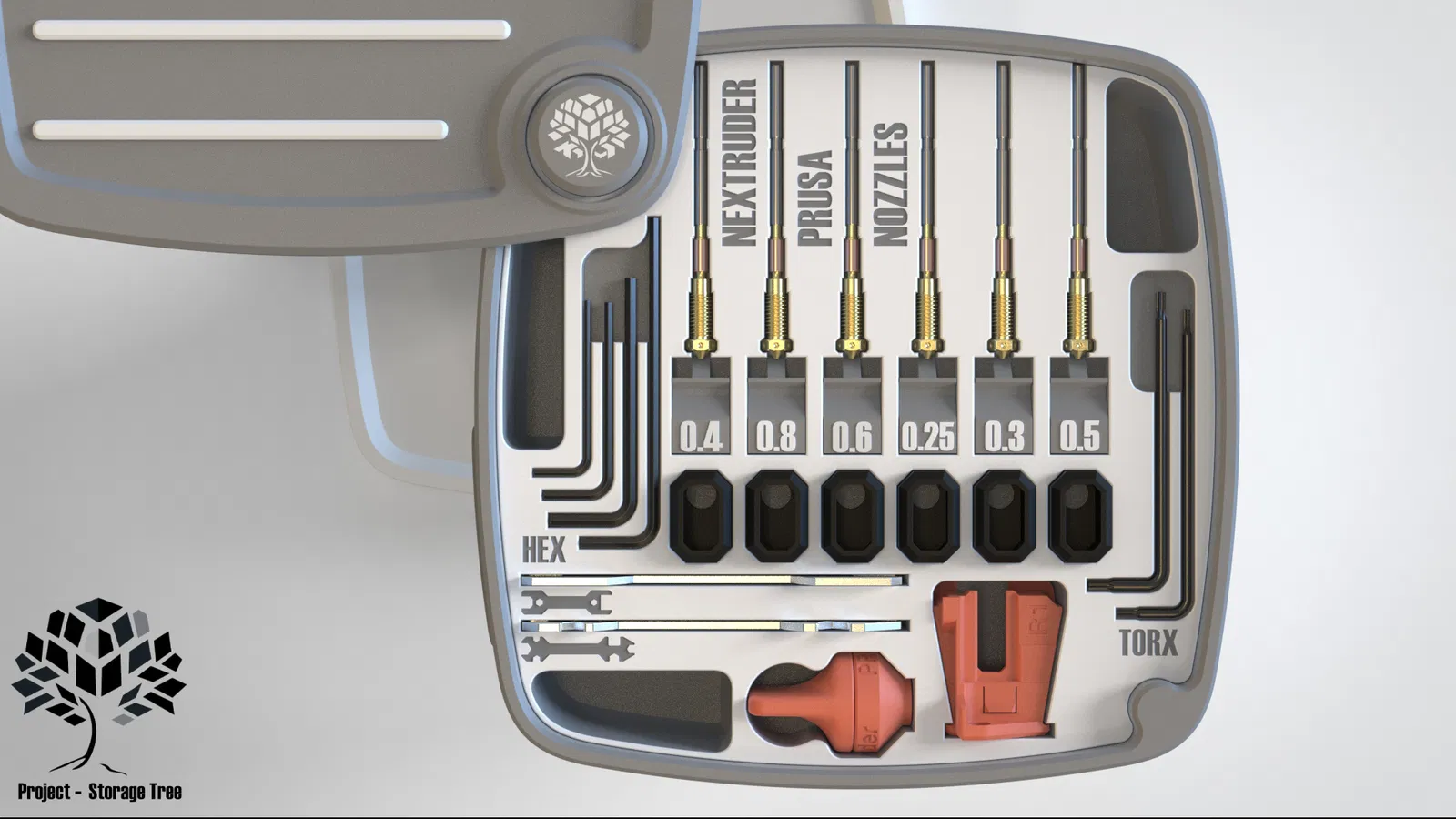

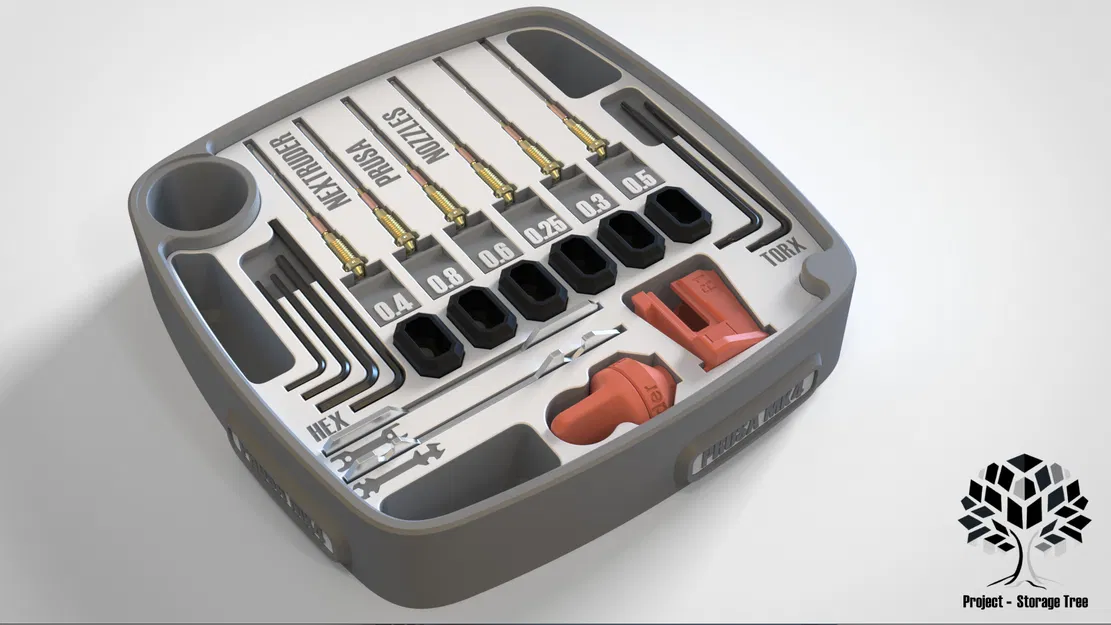

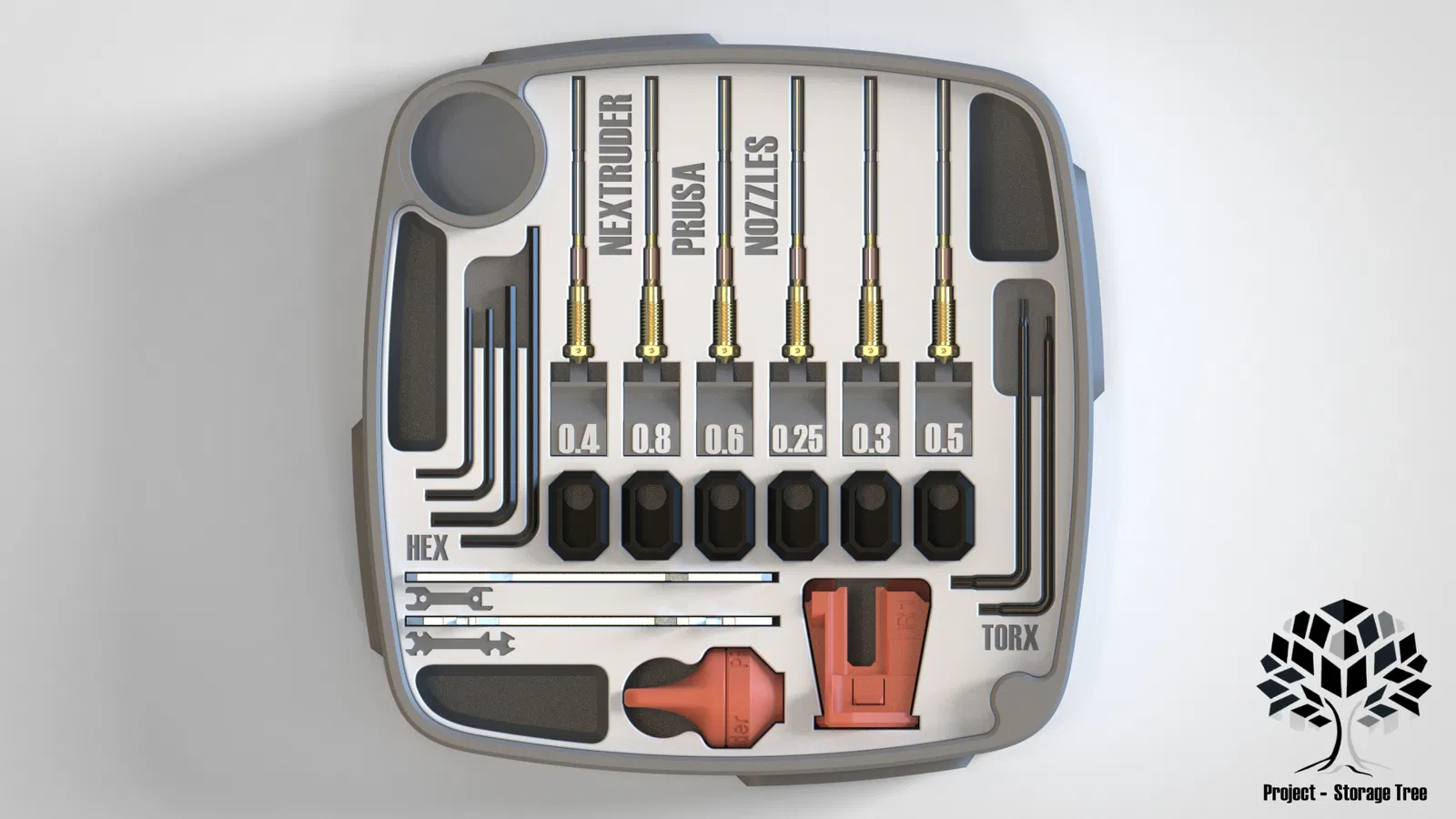

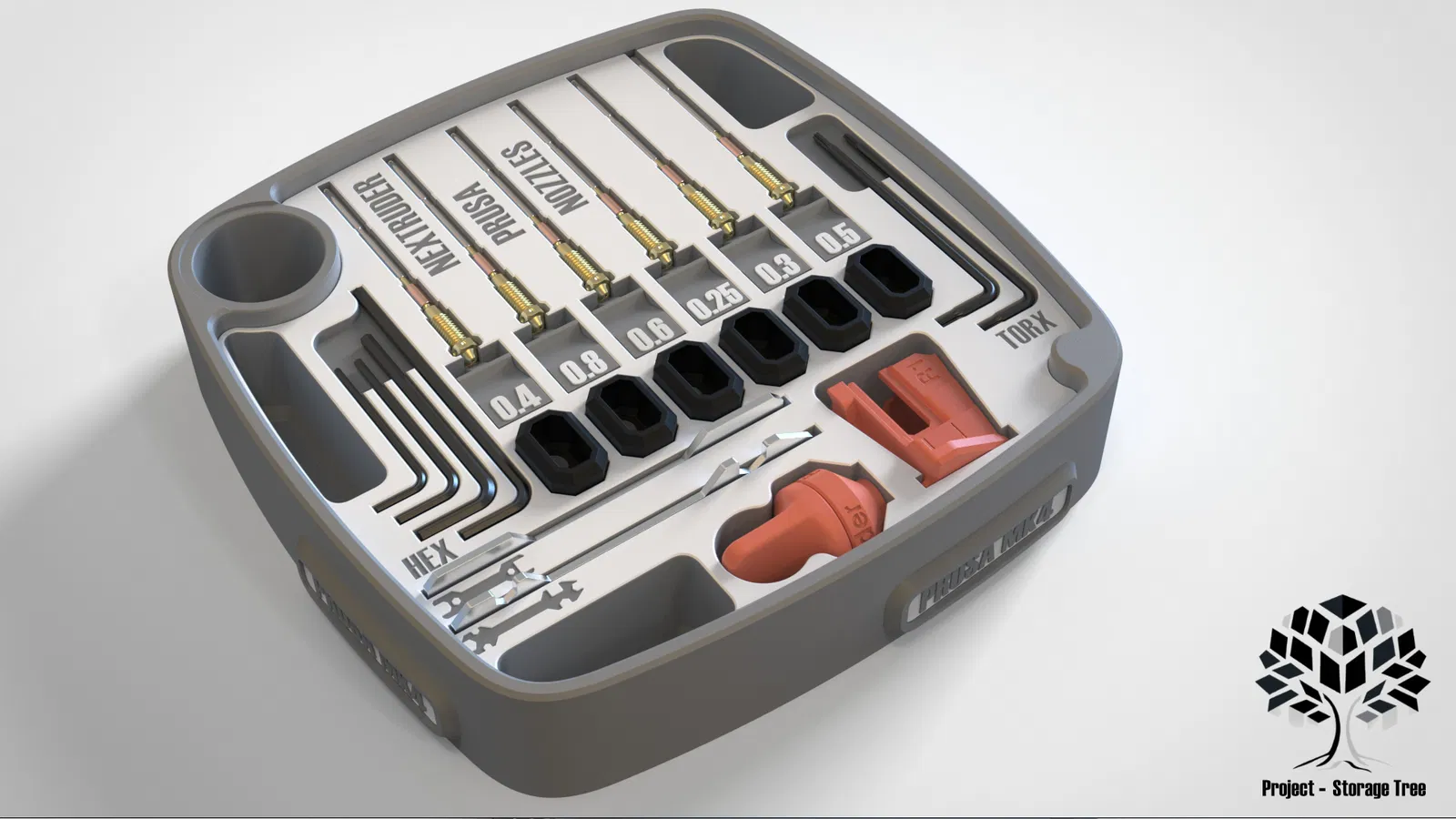

Bạn có thể lưu trữ những gì trên "lá" này:

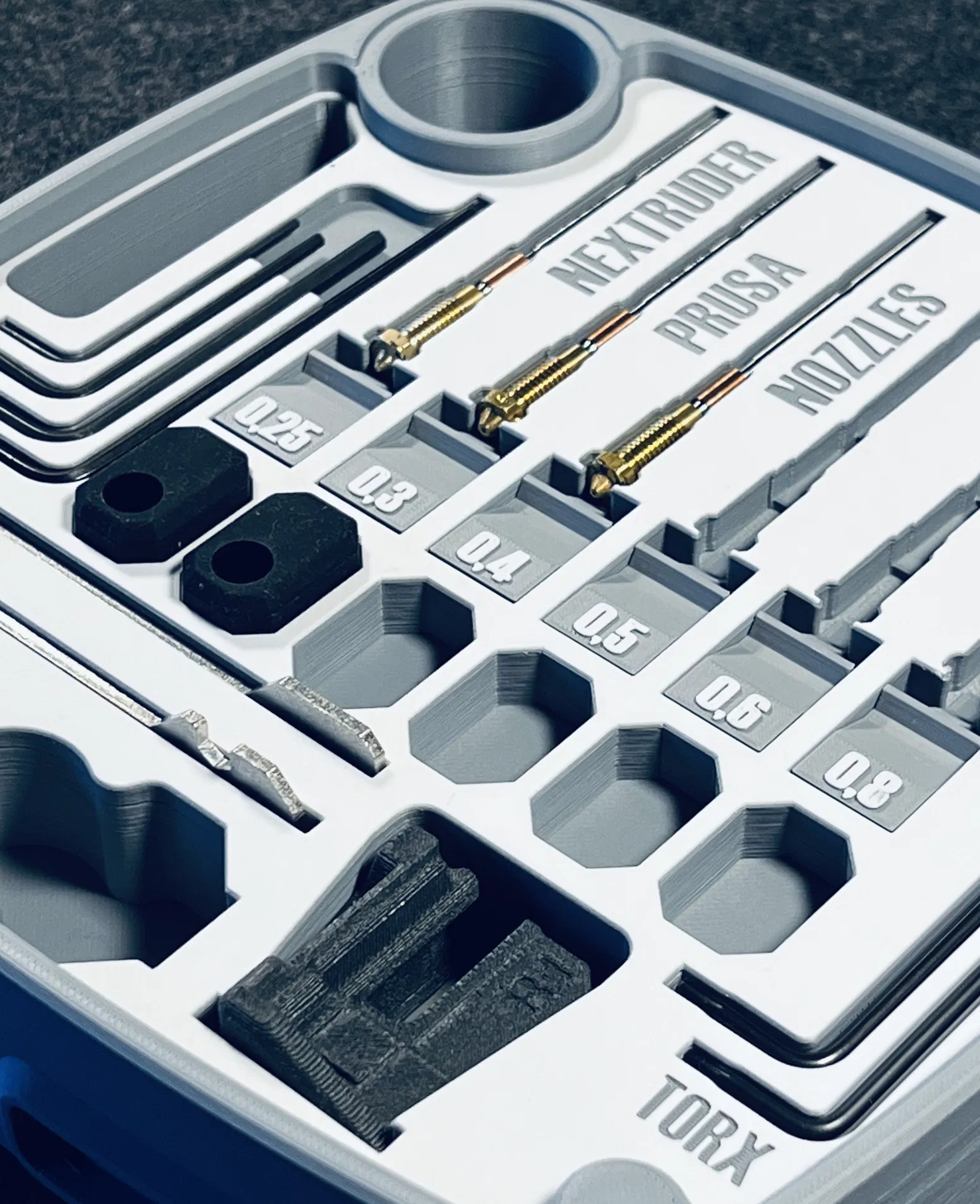

• 6x Đầu phun PRUSA Nextruder, có nhãn tùy chỉnh;
• 6x Vớ silicon PRUSA Nextruder;

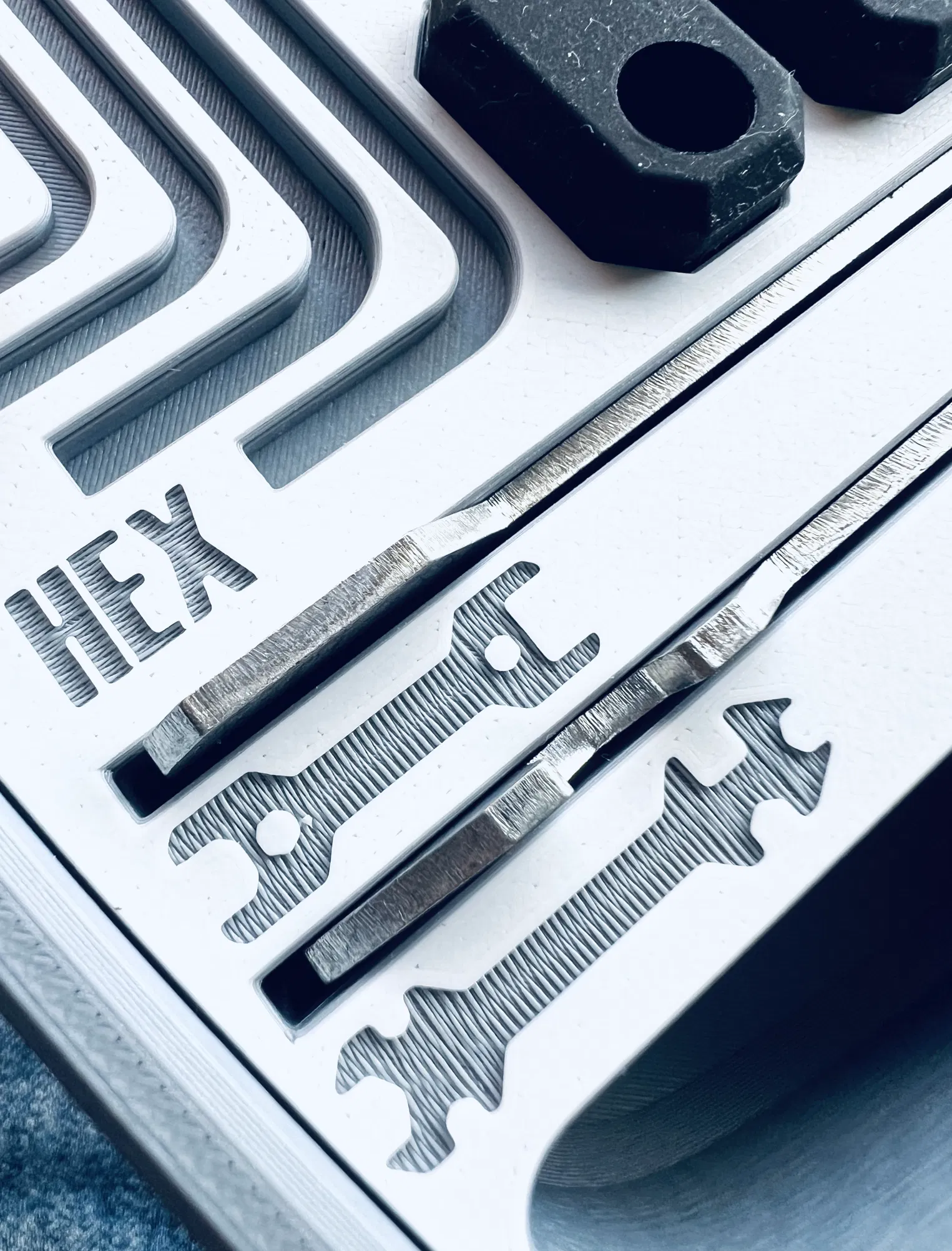

• 4x Giá giữ cờ lê lục giác;
• 2x Giá giữ cờ lê Torx;
• 1x Cờ lê lục giác PRUSA Nextruder có BỘ GIỚI HẠN LỰC xoắn;
• 1x Dụng cụ thay đầu phun MK4;
• 1x Cờ lê 13-16;
• 1x Cờ lê đa năng.

Vật liệu sử dụng

Nam châm

• 4x nam châm neodymium đường kính 6x2,65mm (2 cho đáy, 2 cho đỉnh)
• 12x nam châm neodymium đường kính 8x2,65mm (1 cho mỗi nhãn và 1 cho mỗi ngăn kéo nhãn)
• 3x nam châm neodymium đường kính 10x2,77mm (cho cờ lê Hex và Torx)

Sợi in

• Đối với tôi, sợi Prusament không bao giờ làm tôi thất vọng vì chất lượng cực kỳ cao.

Đối với PLA:

• Prusament - PLA Vanilla White
• Prusament PLA Galaxy Silver

Nếu bạn chọn PETG:

• Prusament PETG Signal White
• Prusament PETG Anthracite Grey

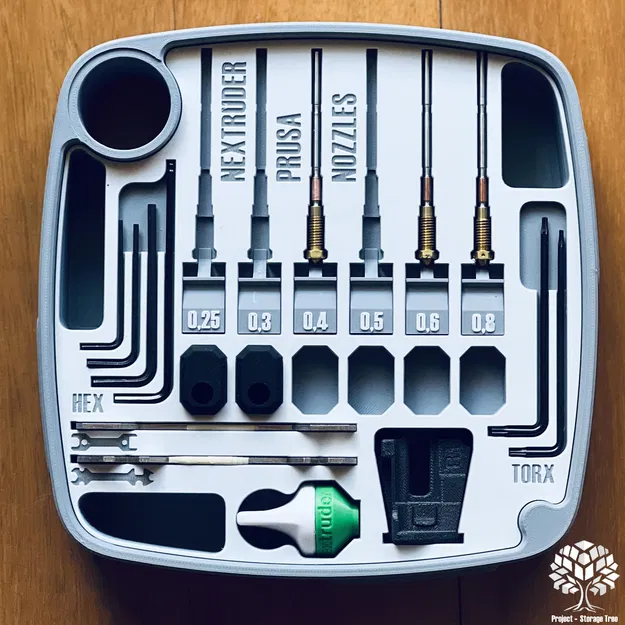

Vì tôi có RẤT NHIỀU sợi của các hãng khác, bản demo bạn thấy ở đây được in trên Prusa Mk4 bằng vật liệu này:

• Bambu Lab - PETG: Blue Gray
• Bambu Lab - PETG: White

In

Các file đã được chuẩn bị và cắt lát cẩn thận, với các cấu hình tinh chỉnh để đạt được sự cân bằng giữa thời gian in và chất lượng.

• File “Prusa_Leaf_Base.3mf” chứa tổng cộng 4 lần tạm dừng, lần thứ nhất và lần cuối cần căn chỉnh nam châm với nhau.
  • Nam châm:
    • Đảm bảo nam châm trên đế hút Lá lưu trữ bên dưới.
    • Nam châm ở giữa nên hút các bộ phận phía trên chúng. Hãy thử chúng trước khi tiếp tục quá trình in.

Đảm bảo nam châm được đặt hoàn toàn vào các lỗ. Nếu bất kỳ nam châm nào nhô ra khỏi lỗ, đầu phun có thể chạm vào chúng, có khả năng gây hư hỏng cho đầu phun và bộ đùn.

Tôi không chịu trách nhiệm cho bất kỳ thiệt hại nào có thể xảy ra.

Có hai cách cho Chiếc lá này.

1. Nếu bạn có MMU, chỉ cần sử dụng một trong các file có hậu tố MMU, và bạn đã sẵn sàng, mặc dù có một số lần tạm dừng.
2. Nếu bạn không có MMU, vui lòng thực hiện các bước sau:

• File “PRUSA Leaf-TopSkin.3mf” chỉ nên được gỡ bỏ khi mâm in đã nguội. Đây là một bộ phận mỏng và ép gỡ có thể làm vỡ. Tốt nhất nên sử dụng độ dày lớp 0.1mm cho cái này. Nếu bạn có thời gian, kết quả tốt nhất sẽ đạt được với đầu phun 0.25mm.

  • Bộ phận này sử dụng các chốt gài, nhưng bạn vẫn cần keo ở những khu vực quan trọng. Phần kẹp bên dưới sẽ gợi ý một số điểm cần dùng keo siêu dính. Nếu bạn định dùng keo dán tiếp xúc:

• Nếu có thể, hãy sử dụng tấm PEI mịn hoặc tấm mờ cho bộ phận “Nozzle_label.3mf”

  • để có kết quả tốt hơn. Ngoài ra, nếu có, hãy sử dụng đầu phun 0.25mm.
  • Trong file này, bạn có thể và nên thay đổi trường văn bản theo ý muốn.

• File “PRUSA_Lateral_Label.3mf” cung cấp các tùy chọn tương tự cho đầu phun 0.4mm và 0.25mm. Giống như cái cuối cùng, bản in tốt nhất đạt được cho những người sử dụng đầu phun 0.25mm.

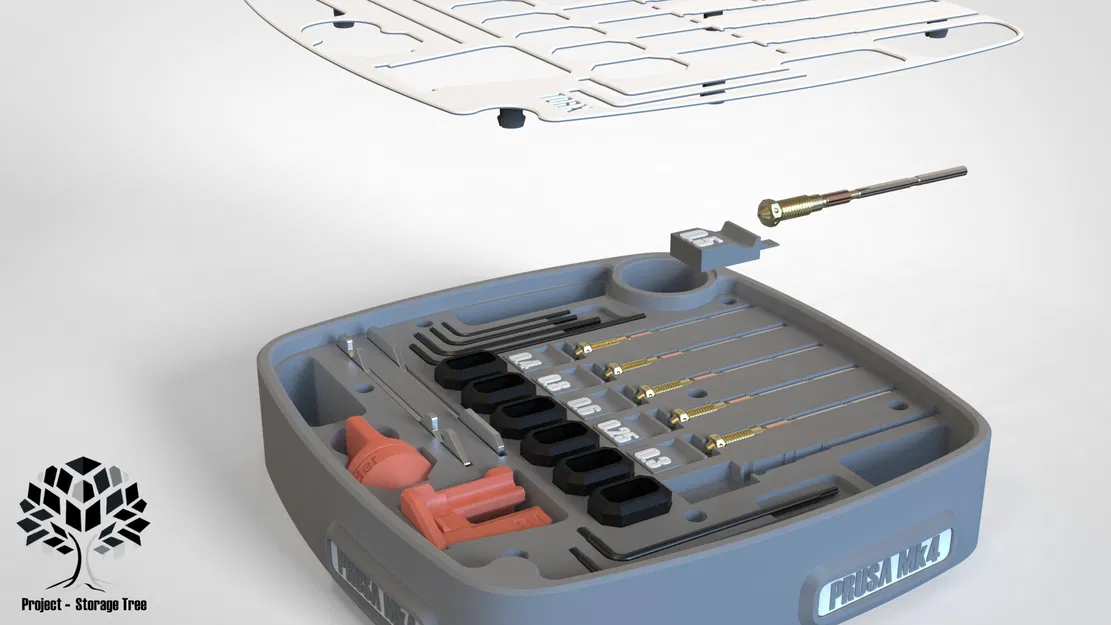

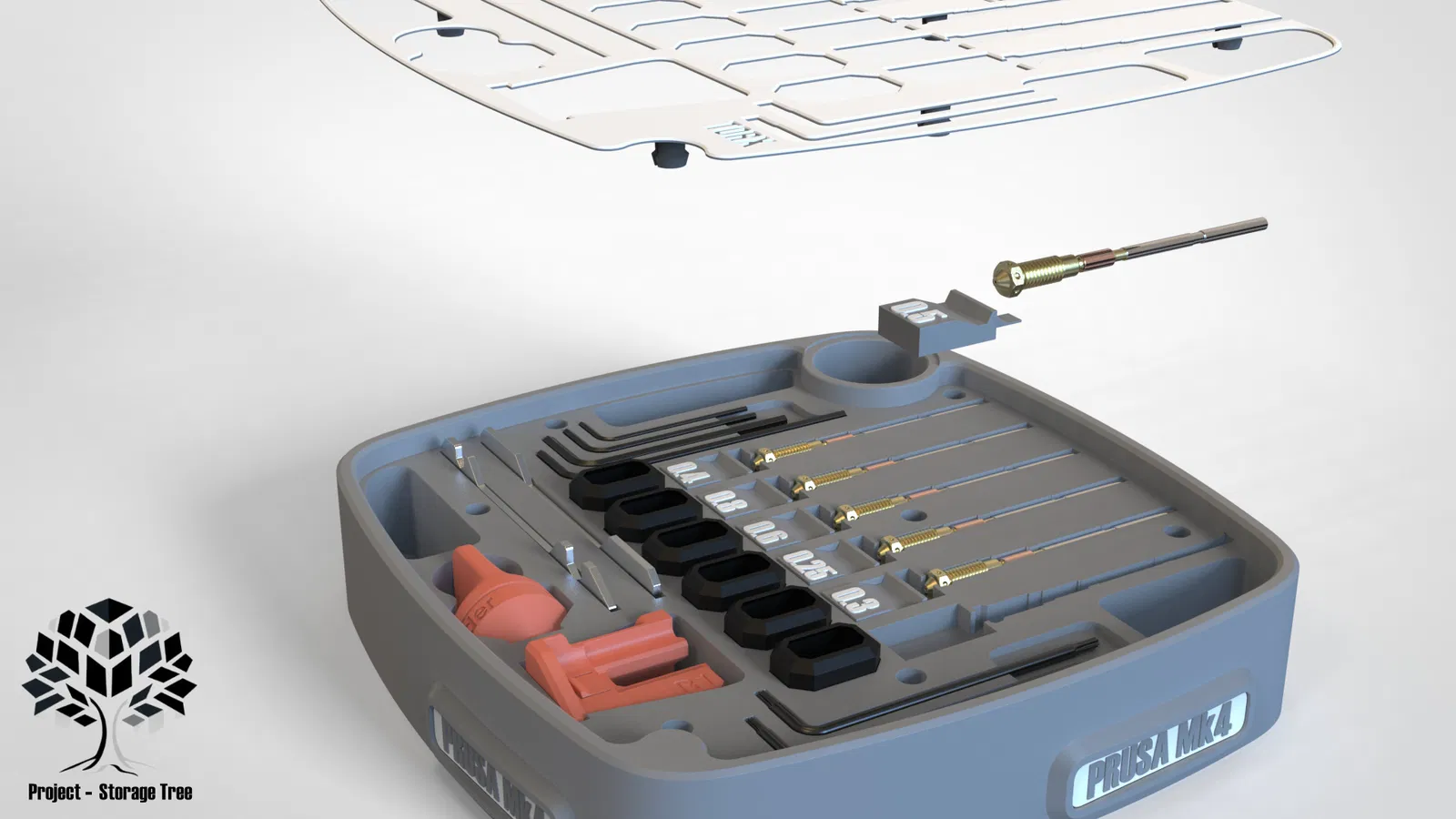

Lắp ráp

Việc lắp ráp khá đơn giản. Đầu tiên, bạn nên lắp 'nhãn đầu phun' và đảm bảo chúng trượt dễ dàng. Nếu mọi thứ suôn sẻ, điều này sẽ được đảm bảo vì đến thời điểm này, bạn sẽ có những bộ phận này được in, và đế của chúng sẽ rất mịn do tấm đế được sử dụng. Mặt khác, tài liệu đi kèm 'prusa_leaf_base-3mf' có hoạt động đánh bóng chính xác ở khu vực tiếp xúc.

Bộ phận “PRUSA Leaf-TopSkin” sẽ là bộ phận cuối cùng được lắp vào. Đảm bảo tất cả các trụ được lắp hoàn toàn.

Sử dụng…

Nhánh Prusa trên Storage Tree

• Storage Tree - Lá cho dụng cụ PRUSA

Nhật ký thay đổi

• (26-03-2024) - Phát hành ban đầu
• (22-04-2024) - Thêm phiên bản cho MMU3 “_Prusa_LeafBase MMU.3mf” và file Gcode tương ứng: “_Prusa_Leaf_Base MMU_0.4n_0.2mm_PLA,PLA_MK4ISMMU3_10h3mMMU.bgcode”
