Storage Tree - Leaf cho PRUSA Tools - Tương thích MMU3

Giới thiệu

Module này là một phần của dự án Storage Tree.

Dự án này không cần MMU. Chỉ có 1 lần đổi vật liệu thôi. Nhưng nếu bạn có MMU3 thì đã có sẵn file chuẩn bị cho MMU3

Nếu bạn tình cờ thấy model này mà chưa rõ nó nằm ở đâu hoặc dùng trong ngữ cảnh nào, để mình tóm tắt nhanh cho bạn...

Storage Tree hay Modular Storage Tree là gì?

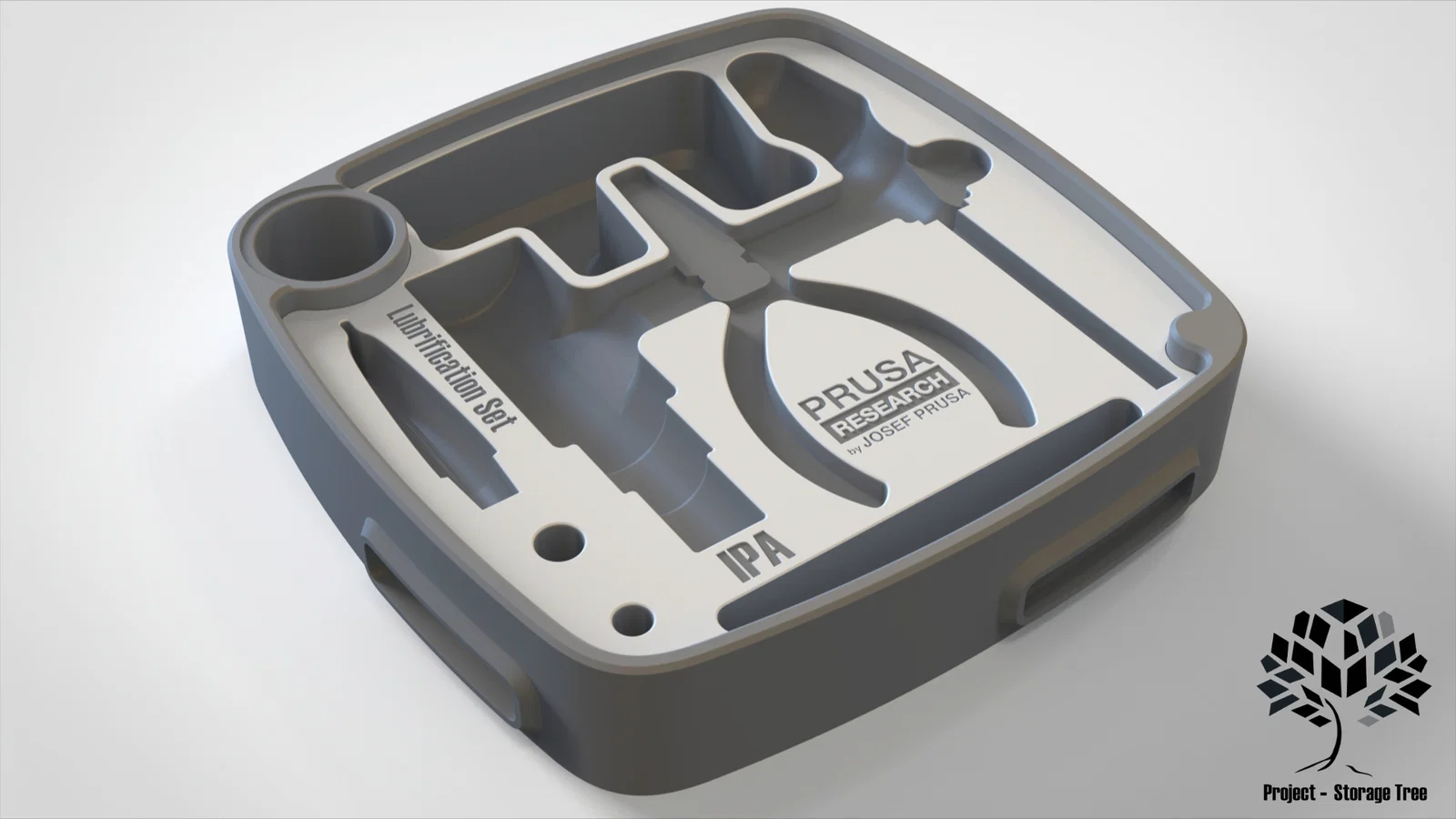

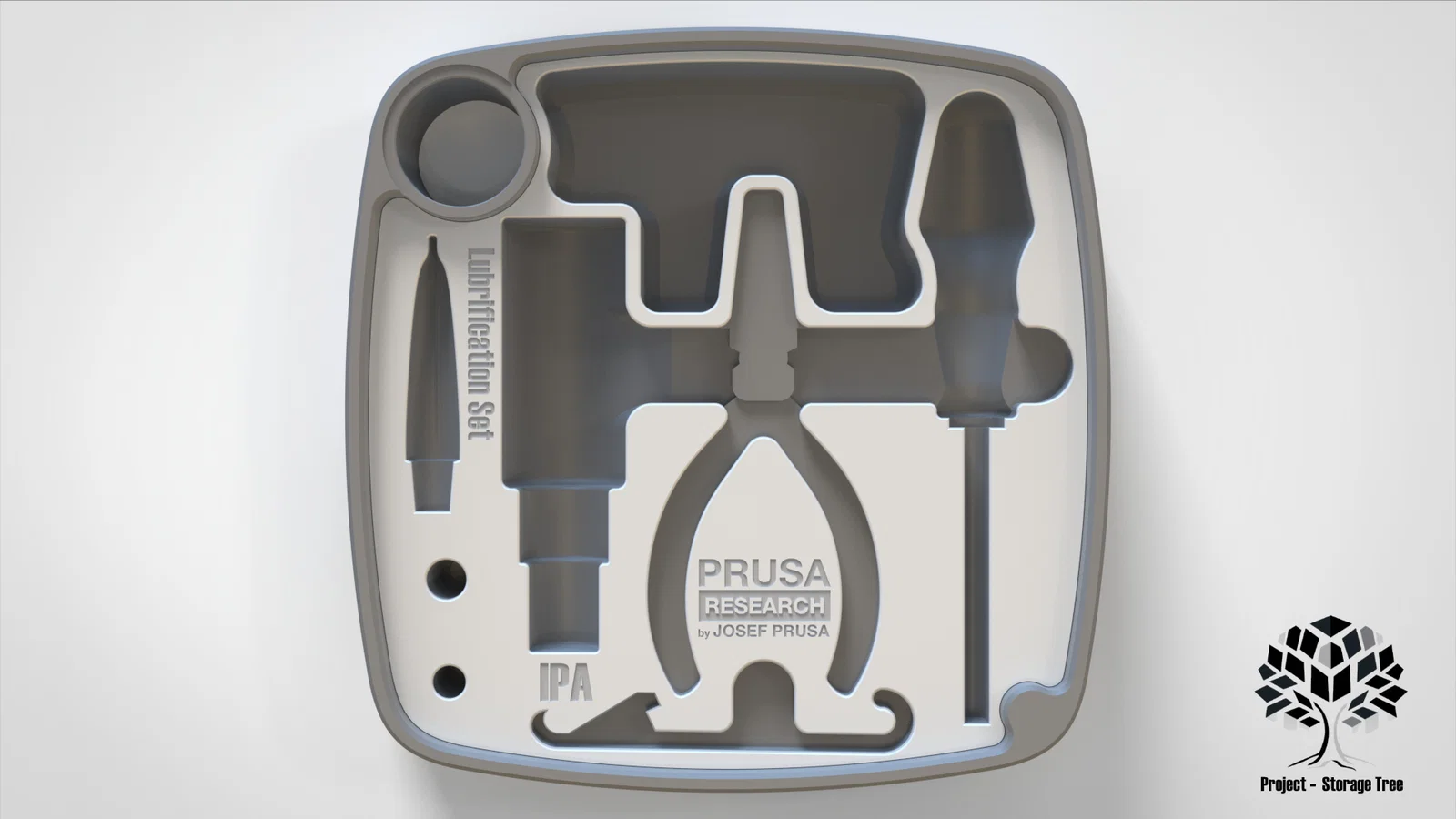

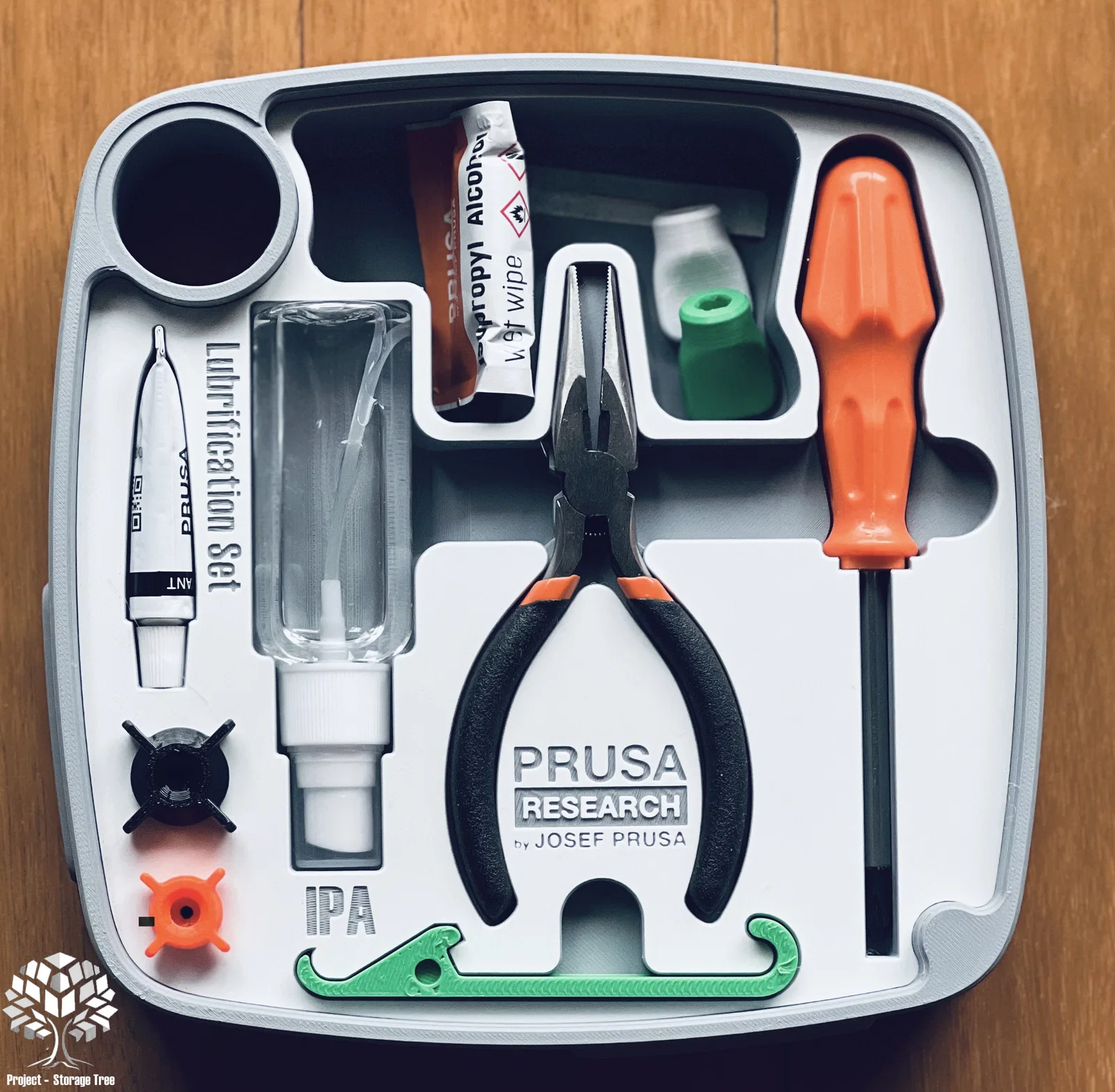

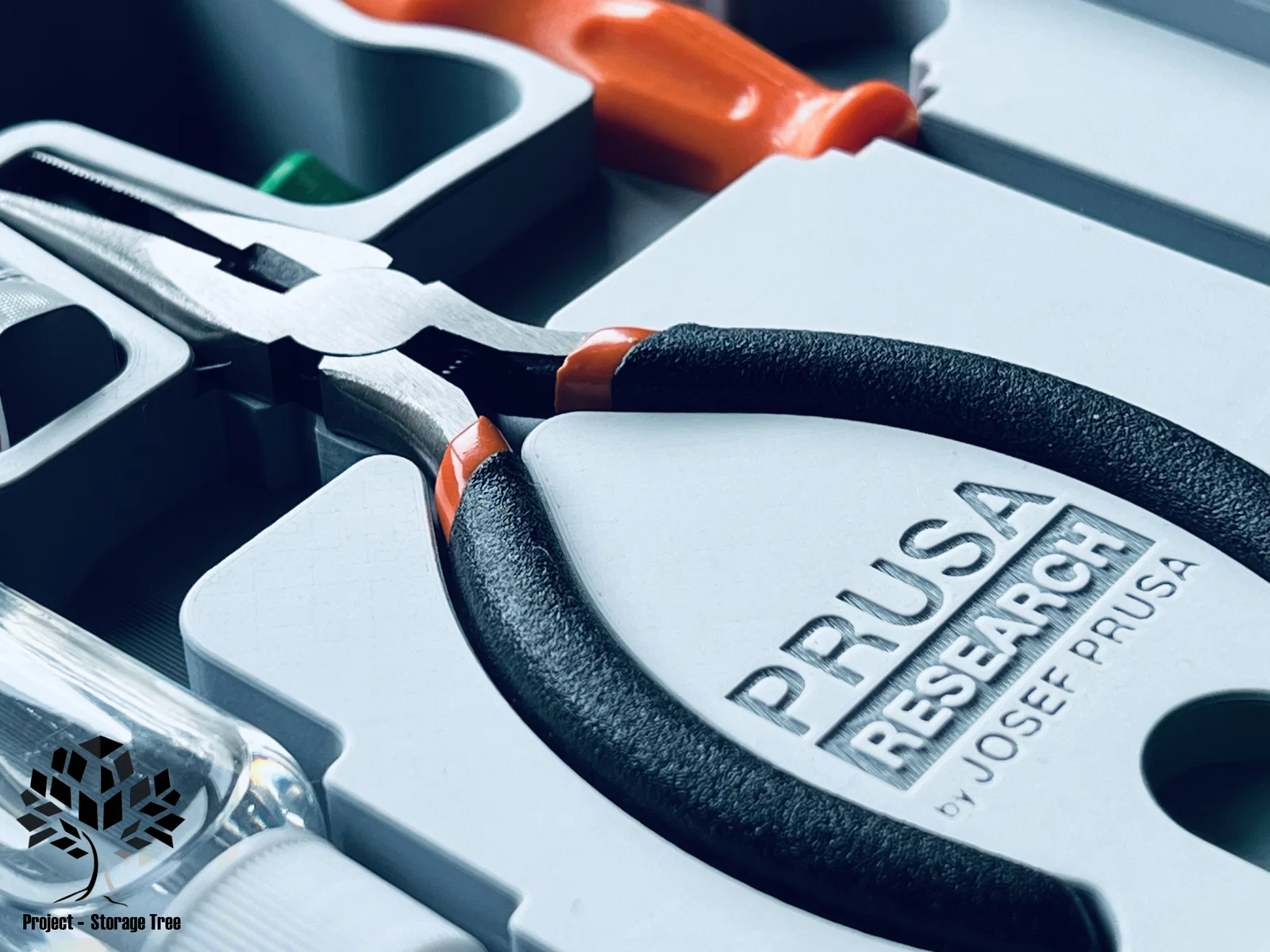

Bạn có thể để gì trên “Leaf” này:

• 1x kìm trong bộ PRUSA Kit
• 1x tua vít trong bộ PRUSA kit
• 1x tuýp dầu bôi trơn
• 1x dụng cụ bôi trơn LM8UU
• 1x dầu bôi trơn LM10LUU
• 1x chai xịt IPA “Isopropyl Alcohol” (50ml)

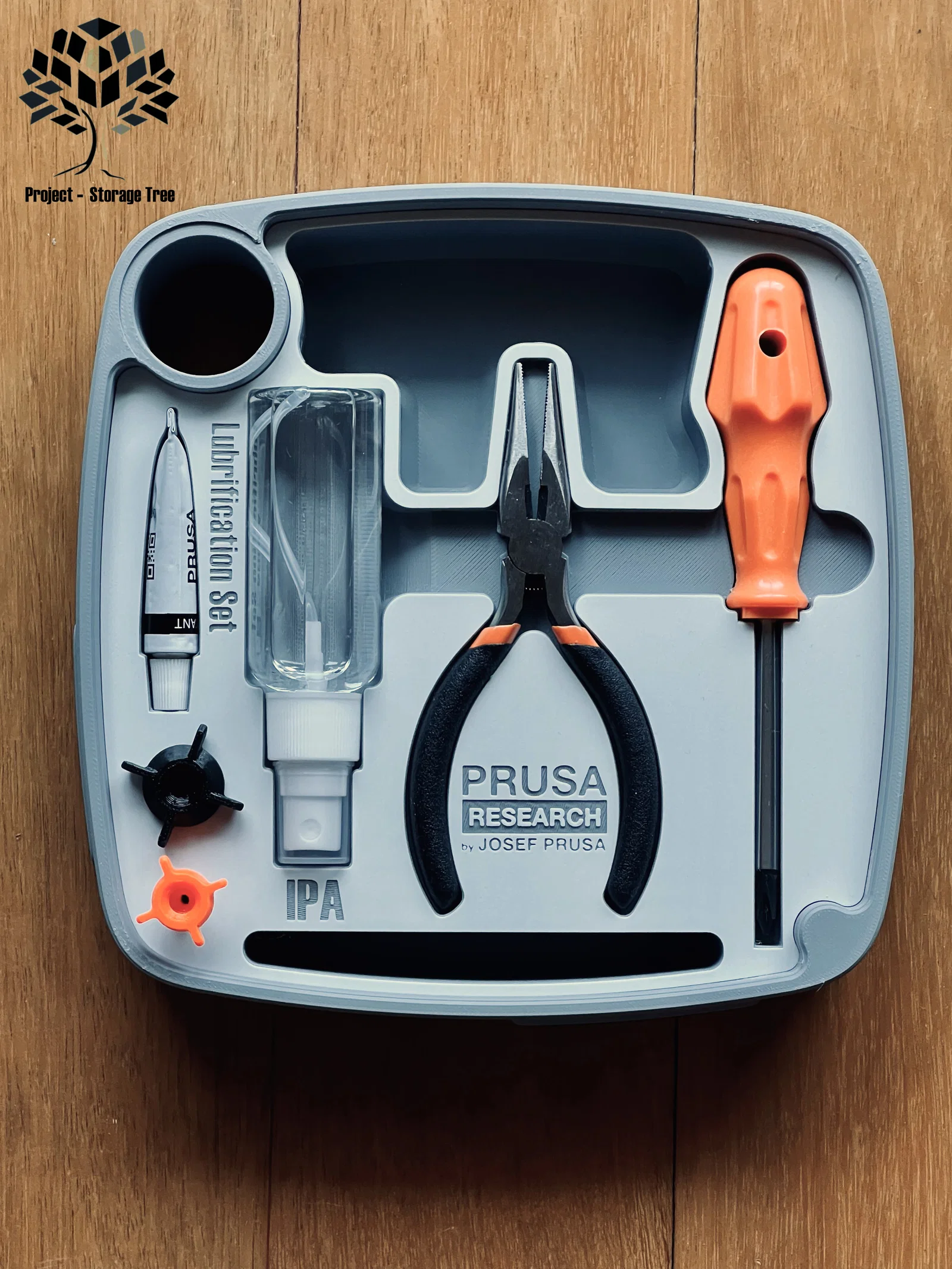

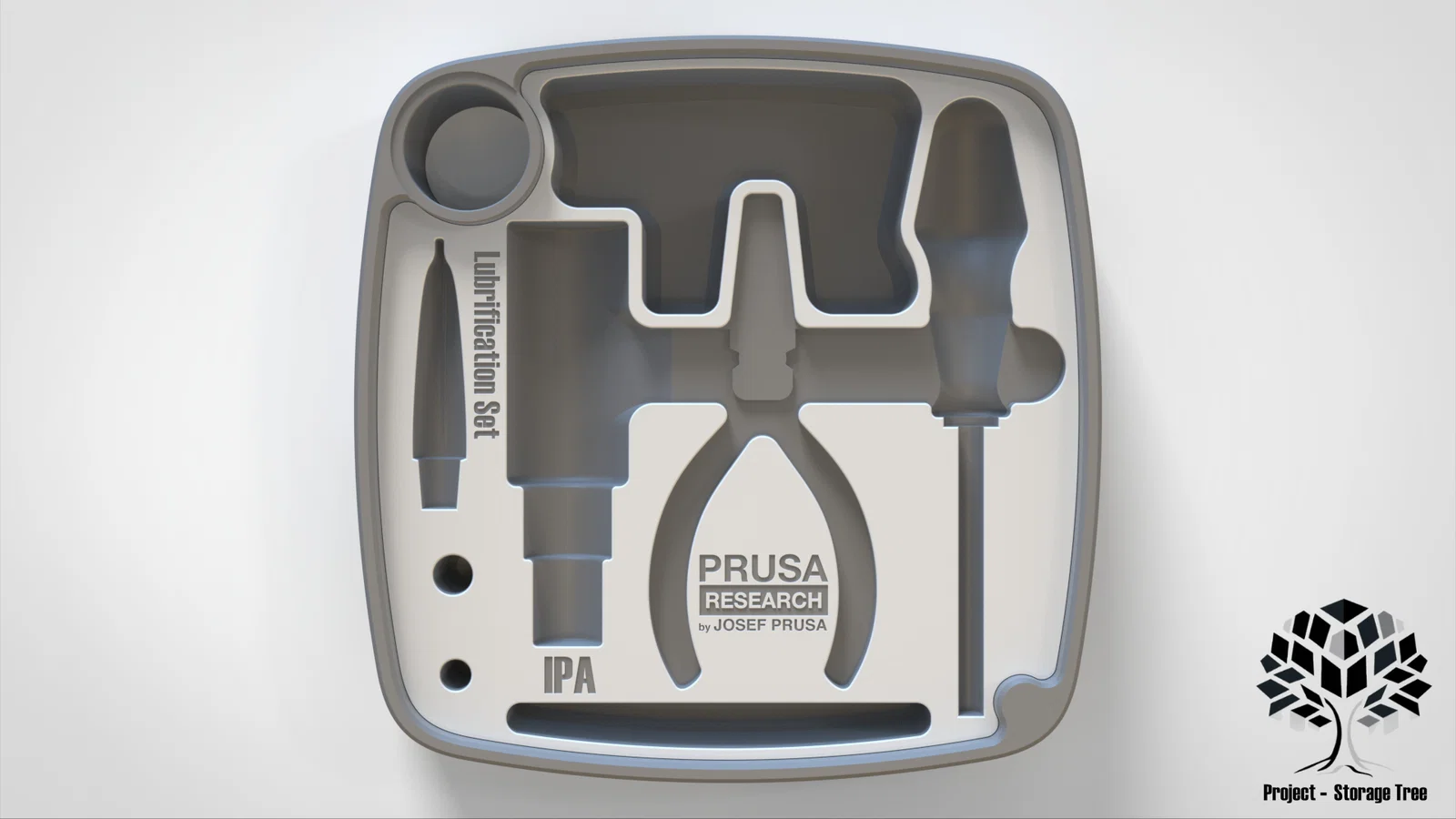

Biến thể: "X-Holder"

Biến thể này bỏ cái ngăn phía trước và thay bằng một khe để cất dụng cụ dùng khi lắp ráp trục Z. Thông tin thêm ở đây: 4. Z-axis assembly | Prusa Knowledge Base (prusa3d.com) - Bước 10.

Mục này được thêm sau theo yêu cầu của một số thành viên.

Bạn có thể tìm file trong thư mục: “X_Holder Variation”

Ngữ cảnh.

Đây là một phần của dự án lớn hơn mà mình gọi là “Storage Tree”, cấu trúc như một cái cây: có thân chung, các nhánh và các “lá” tương ứng. Các nhánh PRUSA hiện đã có hai leaf (trong số các leaf khác), và còn có những “Storage Leafs” mang tính chung hơn để cất nhiều loại đồ.

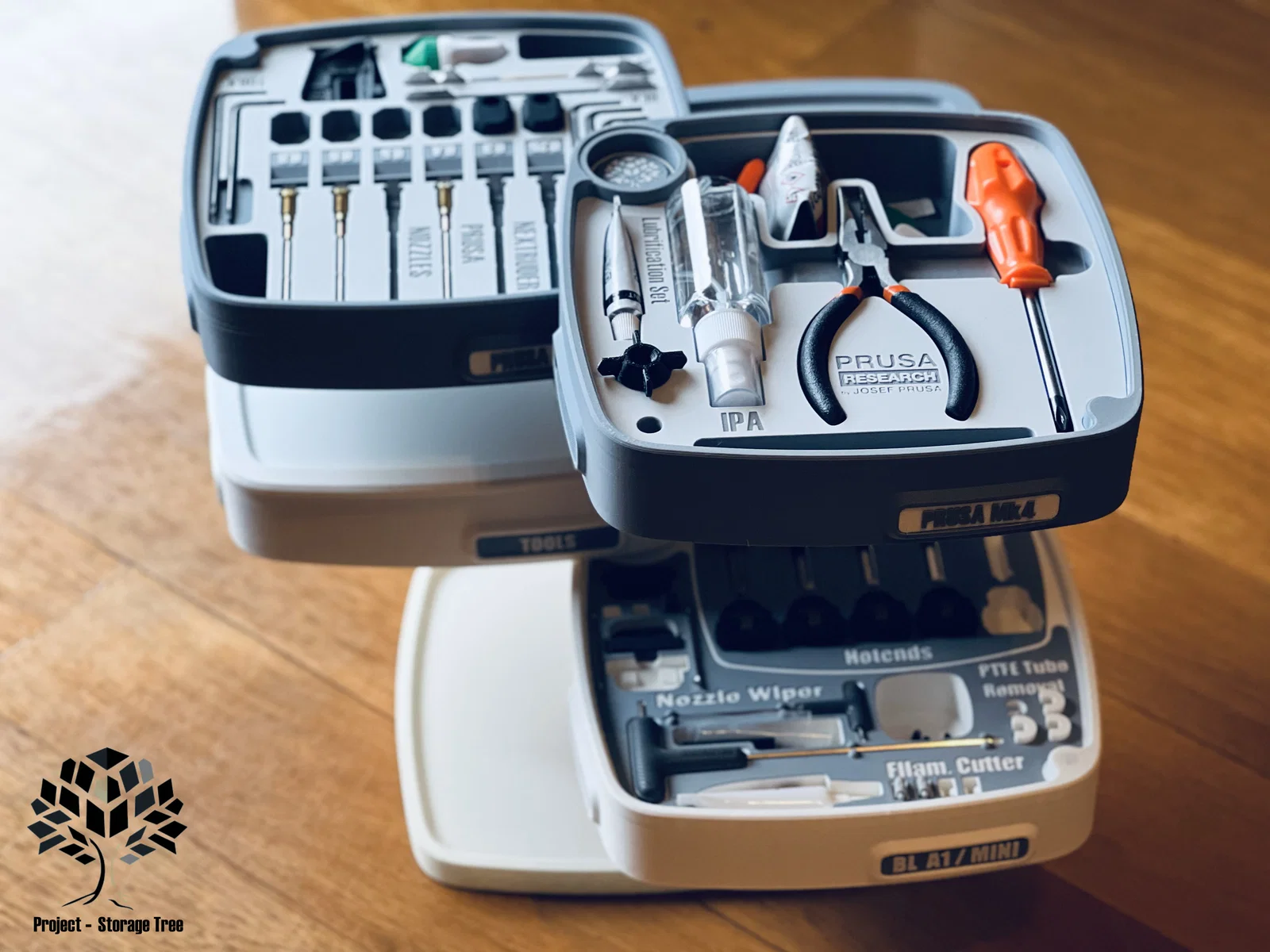

Ví dụ một cụm lắp ráp

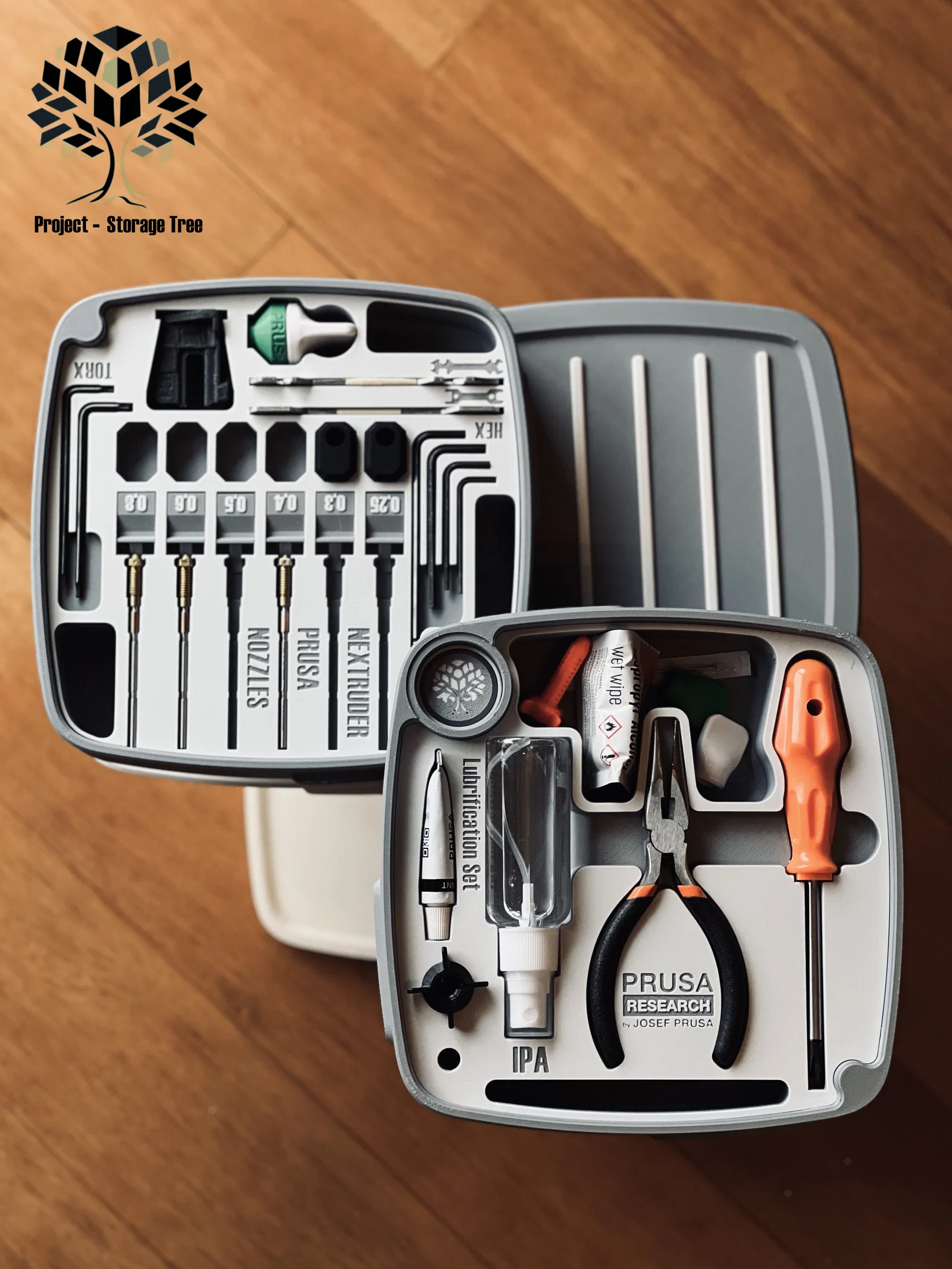

PRUSA Leaf còn lại

Độ vững kết cấu và cân bằng

Đây là một hệ thống đơn giản nhưng nhìn gọn gàng, dễ dùng. Nhiều người hay nói làm dạng ngăn kéo sẽ tiết kiệm chỗ hơn, nhưng mình không đồng ý vì ngăn kéo cần kéo ra, tức là phải chừa khoảng trống phía trước. Mình hiểu chuyện này còn tùy góc nhìn nên không bàn sâu nữa. Nếu bạn đang tìm kiểu dạng ngăn kéo, mình để đây link tới một dự án dạng ngăn kéo của mình (MMSS) (nếu bạn thấy cái này hay và muốn áp dụng cho PRUSA thì nhắn mình nha).

Vật liệu sử dụng

Nam châm

• 4x nam châm neodymium đường kính 6x2,65mm (2 cái ở dưới, 2 cái ở trên)

Filament

• Với mình, filament Prusament gần như không bao giờ trật vì chất lượng rất cao.

Cho PLA:

• Prusament - PLA Vanilla White
• Prusament PLA Galaxy Silver

Nếu bạn chọn PETG:

• Prusament PETG Signal White
• Prusament PETG Anthracite Grey

Vì mình có RẤT nhiều filament hãng khác, nên ví dụ bạn thấy ở đây được in bằng Prusa Mk4 với các vật liệu này:

• Bambu Lab - PETG: Blue Gray
• Bambu Lab - PETG: White

In 3D

Các file đã được chuẩn bị và slice kỹ, có tinh chỉnh để cân bằng giữa thời gian in và chất lượng.

• File “Prusa_tool_Base.3mf” có tổng cộng 2 lần pause, trong đó lần đầu và lần cuối cần căn sao cho nam châm khớp với nhau.
  • Nam châm:
    • Đảm bảo nam châm trên base sẽ hút với Storage Leaf nằm bên dưới.

Nhớ ấn nam châm vào đúng sát đáy hốc (đầu phun Nextruder không hút nam châm, nhưng nếu bạn dùng loại nozzle vật liệu khác thì tốt nhất chấm thêm chút keo 502 để cố định nam châm trong hốc).

Nếu có nam châm nào nhô lên khỏi hốc, nozzle có thể quẹt trúng, gây hư nozzle và extruder.

Mình không chịu trách nhiệm cho bất kỳ hư hỏng nào có thể xảy ra.

Leaf này có 2 cách làm.

1. Nếu bạn có MMU, chỉ cần dùng một trong các file có hậu tố MMU là xong, dù vẫn có vài đoạn pause.
2. Nếu bạn không có MMU, vui lòng làm theo các bước sau:

• File “PRUSA Leaf-TopSkin.3mf” chỉ nên gỡ ra khi build plate đã nguội. Đây là phần mỏng, cố gỡ khi còn nóng dễ gãy. Phần này nên in layer 0.1mm. Nếu bạn có thời gian, kết quả đẹp nhất là dùng nozzle 0.25mm.
  • Phần này dùng chốt snap fit, nhưng vẫn sẽ cần keo (tới khi mình có MMU3 thì sẽ không cần nữa)... Trước khi đặt TopSkin vào, bôi keo 502 hoặc keo dán tiếp xúc (contact glue). Dùng contact glue thì thoải mái về thời gian thao tác, còn keo 502 thì… phải làm nhanh. Mình đã dùng Super Glue 3 - Power Gel, loại này cho bạn vài phút để canh chỉnh nên đỡ áp lực hơn ;)
  • Đảm bảo mọi trụ đều được cắm hết cỡ và nhấn nhẹ ở các vùng tiếp xúc với base để tránh bị kênh (snapfit sẽ hỗ trợ rất nhiều).
• Nếu có thể, nên dùng tấm Smooth PEI hoặc Satin sheet cho phần “PRUSA Leaf-TopSkin_tools.3mf”
  • để ra bề mặt đẹp hơn. Ngoài ra, nếu có, hãy dùng nozzle 0.25mm.
• File “PRUSA_Lateral_Label.3mf” có cùng lựa chọn cho nozzle 0.4mm và 0.25mm. Tương tự phần trên, chất lượng tốt nhất sẽ đạt được khi dùng nozzle 0.25mm.

Kết quả Top Skin khi dùng nozzle Nextruder Prusa 0.25mm

Change Log

• (30-03-2024) - Phát hành lần đầu
• (31-03-2024) - Chỉnh sửa file “Prusa_tools_Base.3mf” để hạ vị trí chai xịt IPA và tua vít Prusa
• (22-04-2024) - Thêm phiên bản cho MMU3 “Leaf_Prusa_2_MMU3.3mf” và file Gcode tương ứng: “Leaf_Prusa_v2_0.4_PLA_MK4IS_9h43m_MMU.bgcode”
