Modular Storage Tree – Hệ lưu trữ dạng cây modular gọn đứng

Giới thiệu

Bộ organizer này được thiết kế cho những ai (giống mình) có không gian hạn chế. Đây là một hệ thống cực kỳ linh hoạt và nhìn rất gọn gàng, cho phép lưu trữ đủ loại đồ. Không chỉ dành cho 3D printer, bạn có thể dùng để cất:

• Đồ văn phòng;
• Dụng cụ nhỏ;
• Các món tiêu chuẩn như ốc vít, đai ốc, long đền, insert kim loại, helicoids;
• và nhiều thứ khác…

Ngoài ra, nó còn đựng được:

• pin;
• đồ may vá;
• đồ trang điểm;
• trang sức;
• đồ làm diorama, như mực, cọ và các vật liệu khác.

Trên đây chỉ là vài ví dụ về những gì bạn có thể làm với mẫu này, và mình quyết định gọi nó là ‘Storage Tree’.

Mẫu này sẽ đi cùng với mẫu đã phát hành . Vài ngày nữa sẽ có thêm bản tương thích Bambulab cho mọi người. Sắp tới sẽ còn ra thêm nhiều thứ, mình không muốn tung hết một lượt lỡ có gì trục trặc (hy vọng là không).

Tuyên bố thiết kế

"Tree Modular Storage System" — nơi tính năng gặp gỡ sự tinh tế, hòa trộn giữa phong cách công nghiệp và một chút ảnh hưởng biophilic.

Trong thời đại hiện nay, khi không gian là một “tài sản” đắt giá, triết lý thiết kế của tụi mình xoay quanh tính modular, mang lại sự linh hoạt để thích nghi với mọi môi trường sống hay làm việc. Gần như mỗi module đều lắp khớp mượt mà với module kế tiếp, giúp bạn tùy biến dễ dàng theo nhu cầu không gian.

Leaf Modular Storage System vượt ra khỏi việc chỉ “hữu dụng”, để trở thành một món điểm nhấn giúp căn phòng trông duyên dáng hơn.

Được chế tác với độ chính xác và sự chăm chút đến từng chi tiết, hệ thống tối ưu không gian lưu trữ mà vẫn giữ được tính thẩm mỹ. Mỗi thành phần đều được tính toán để tối đa hiệu quả, cho bạn nhiều chỗ sắp xếp đồ đạc nhưng vẫn giữ vẻ ngoài gọn gàng, hiện đại.

Dự án: Storage Tree

Dù nhìn đơn giản, dự án này lại có vài chi tiết kỹ thuật khá hay.

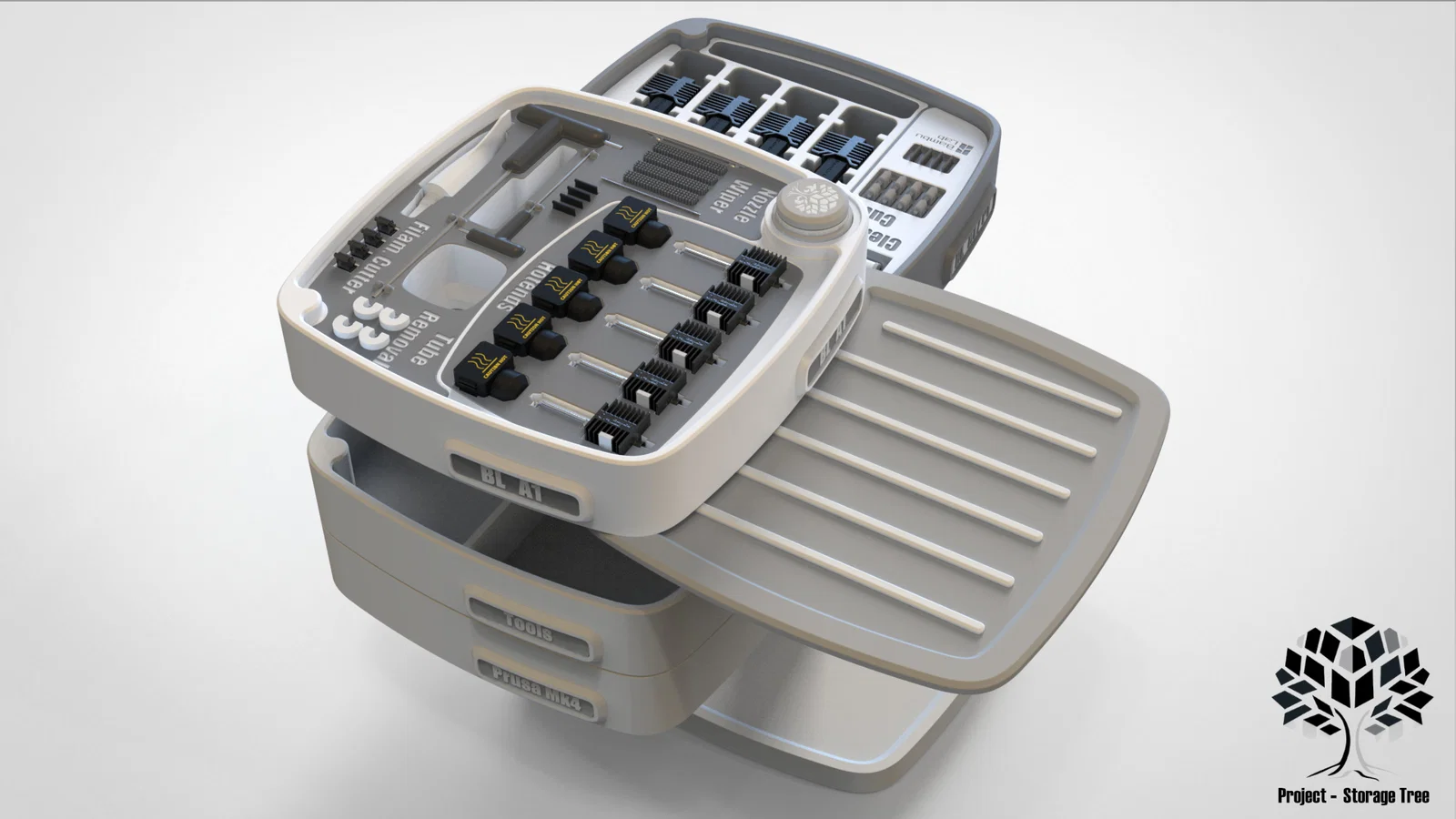

Ý tưởng dựa trên cấu trúc “cây”, với phần rễ chắc và ổn định để tạo độ vững. Thân cây được chia đoạn để có thể “mọc” thêm khi cần; tiếp theo là cành và lá có thể căn chỉnh theo ý muốn. Giống như cành cây, chúng cũng góp phần tạo cân bằng, tạo nên một hệ thống phức tạp nhưng hài hòa, có thể chứa nhiều “trái” — tức là những món đồ bạn muốn cất.

Vì là hệ thống lưu trữ theo chiều dọc nên rất gọn. Các “lá” khi đặt lệch tầng có thể đậy nắp, giúp hạn chế bụi cho đồ bên trong.

Lắp ráp

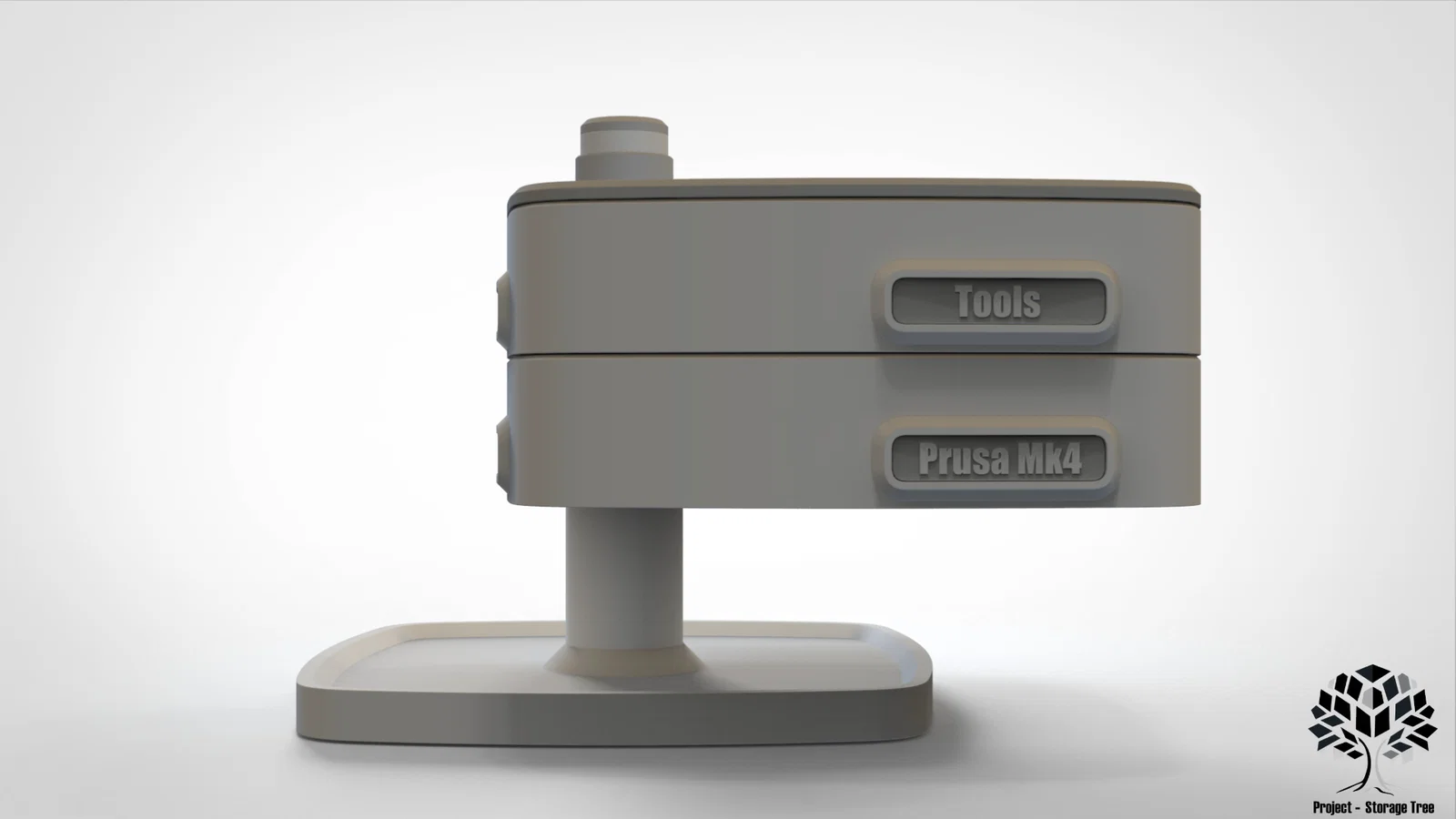

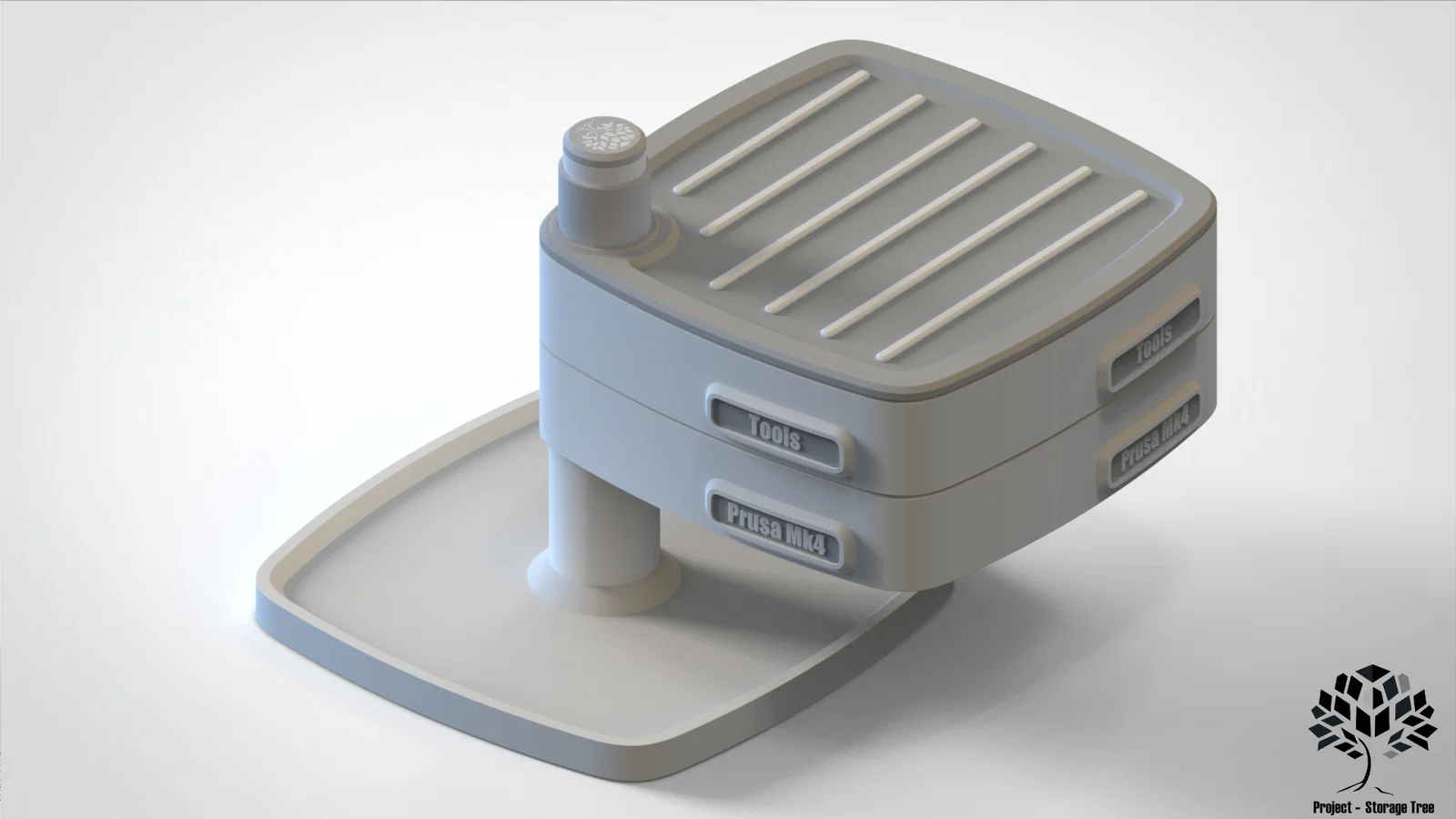

Như đã nói ở trên, ý tưởng của Storage Tree là tạo một hệ thống lưu trữ nhiều tầng phát triển theo chiều dọc để tiết kiệm diện tích. Thiết kế này cho phép cấu hình tối giản chỉ với đế và một “lá”, nhưng cũng có thể thêm nhiều “lá” khi cần.

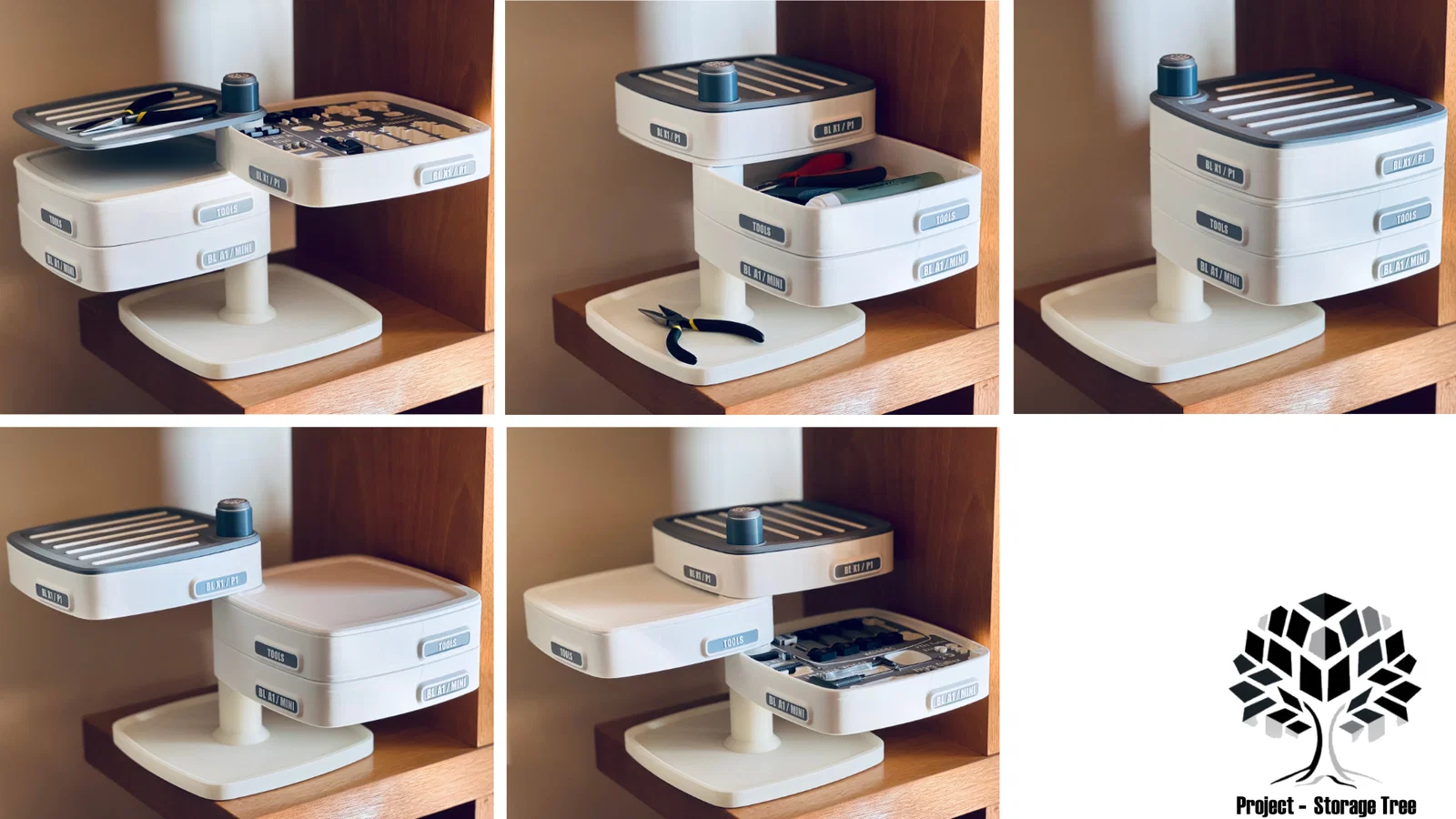

Bạn có thể sắp theo kiểu cân bằng, hoặc canh thẳng hàng như ví dụ: ba lá thẳng hàng mỗi lá chứa khá nhiều đồ mà tổng thể vẫn ổn định…

Và một đoạn clip nhỏ để minh họa cách dùng.

Quy trình in.

Toàn bộ dự án được thiết kế để việc in từng phần thật đơn giản, có thể làm trên hầu hết các máy in FDM, kể cả máy không có hệ thống cấp nhiều vật liệu.

Dự án này không muốn “bỏ ai lại phía sau”, vì mình muốn ai cũng có thể hưởng lợi từ hệ modular này. Nó cũng là bước đệm dẫn tới MMSS mà mình làm vài tháng trước và đang rất thành công.

Với ai dùng Bambu Studio hoặc Orca Slicer, bạn chỉ cần một file (Storage Tree_Start.3mf) là xong (mình mong Prusa Slicer sớm hỗ trợ multiple plates, cái này tiện cực; mà cũng hợp lý thôi vì Bambu Studio và Orca Slicer đều là “nhánh” từ Prusa Slicer…

Thành phần chính

Đây là các phần chính bạn cần để dựng một “Storage Tree” cơ bản nhất.

Thành phần PLA

• 1x Tree_base.stl
• 1x Tree Top.stl
• 1 hoặc nhiều hơn: Storage Leaf_Simple.3mf
  • Với phần này cần thêm 2 lần pause trong slicer để gắn 2 viên nam châm
  • 4x nam châm neodymium nhỏ đường kính 6mm x dày 2.65mm cho mỗi storage leaf.

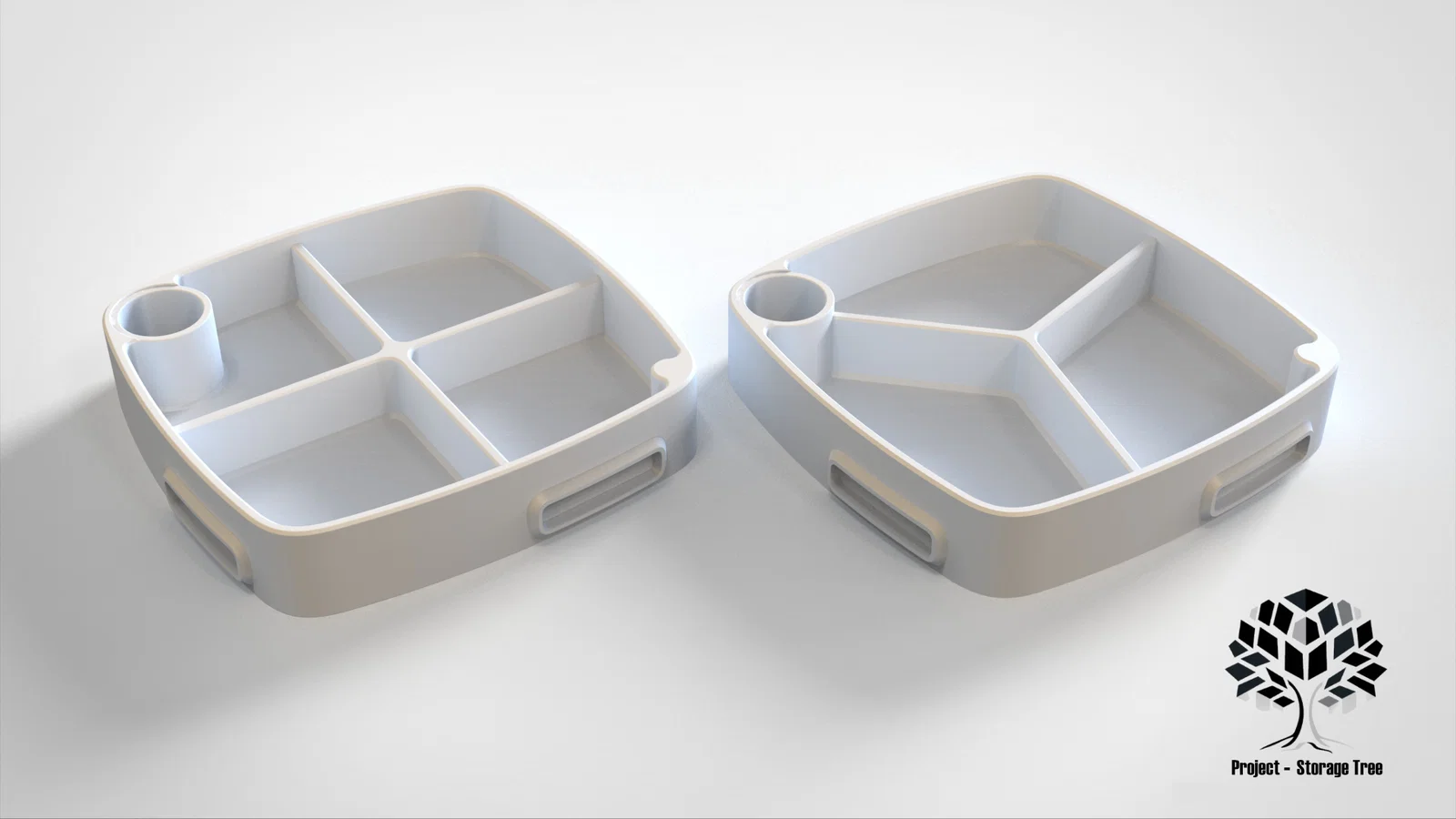

• 1 hoặc nhiều hơn: Lá chia ngăn:
  • Storage Leaf_Simple 4 divisions.3mf (tùy chọn)
  • Storage Leaf_Simple 3 divisions.3mf (tùy chọn)

• 1 hoặc nhiều hơn: Storage Storage Leaf with Tpu strips.3mf(tùy chọn)

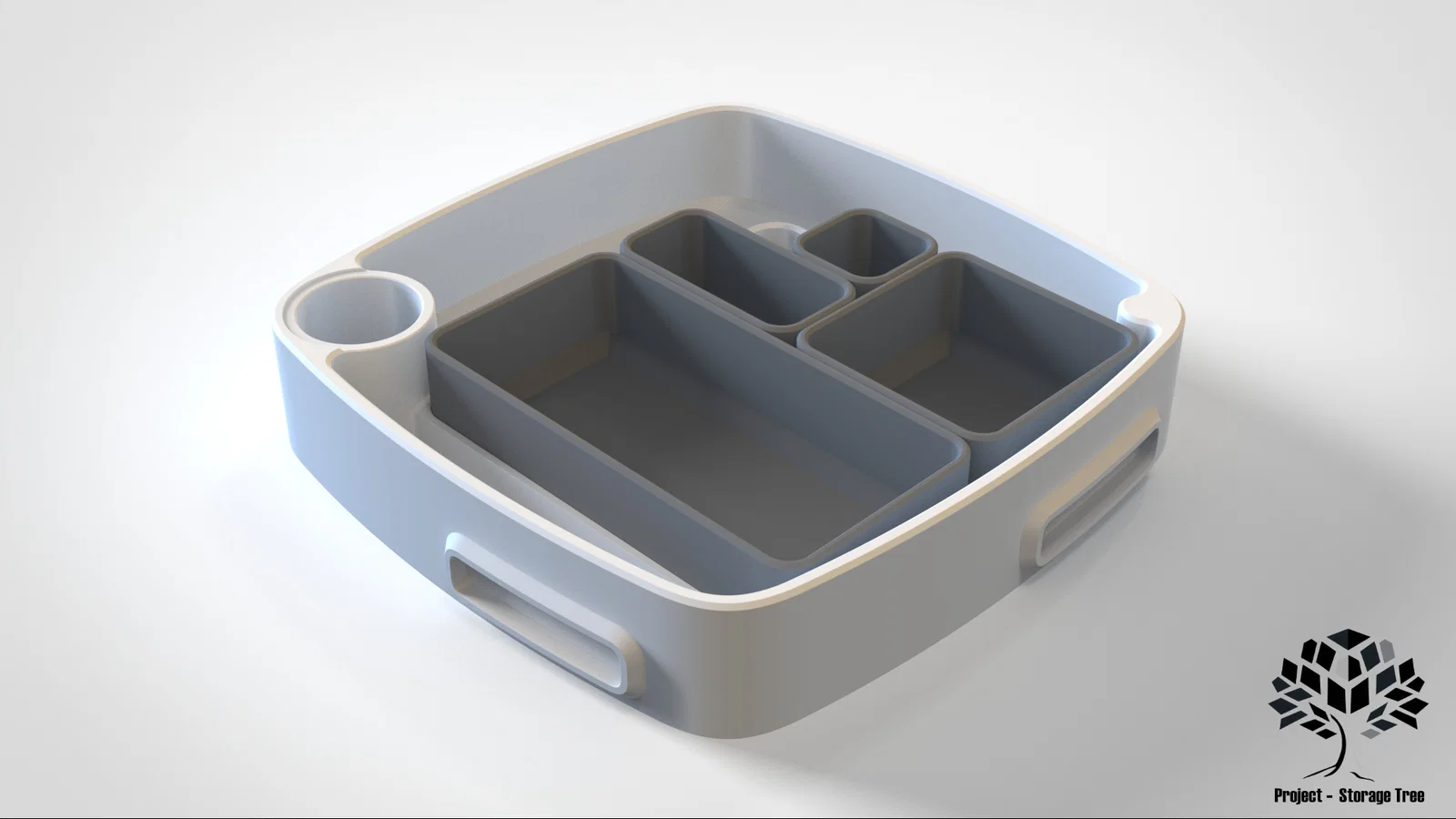

• Và một bản nữa, bản này tăng tính modular cho “lá” bằng các hộp có thể gắn theo cách bạn thích.

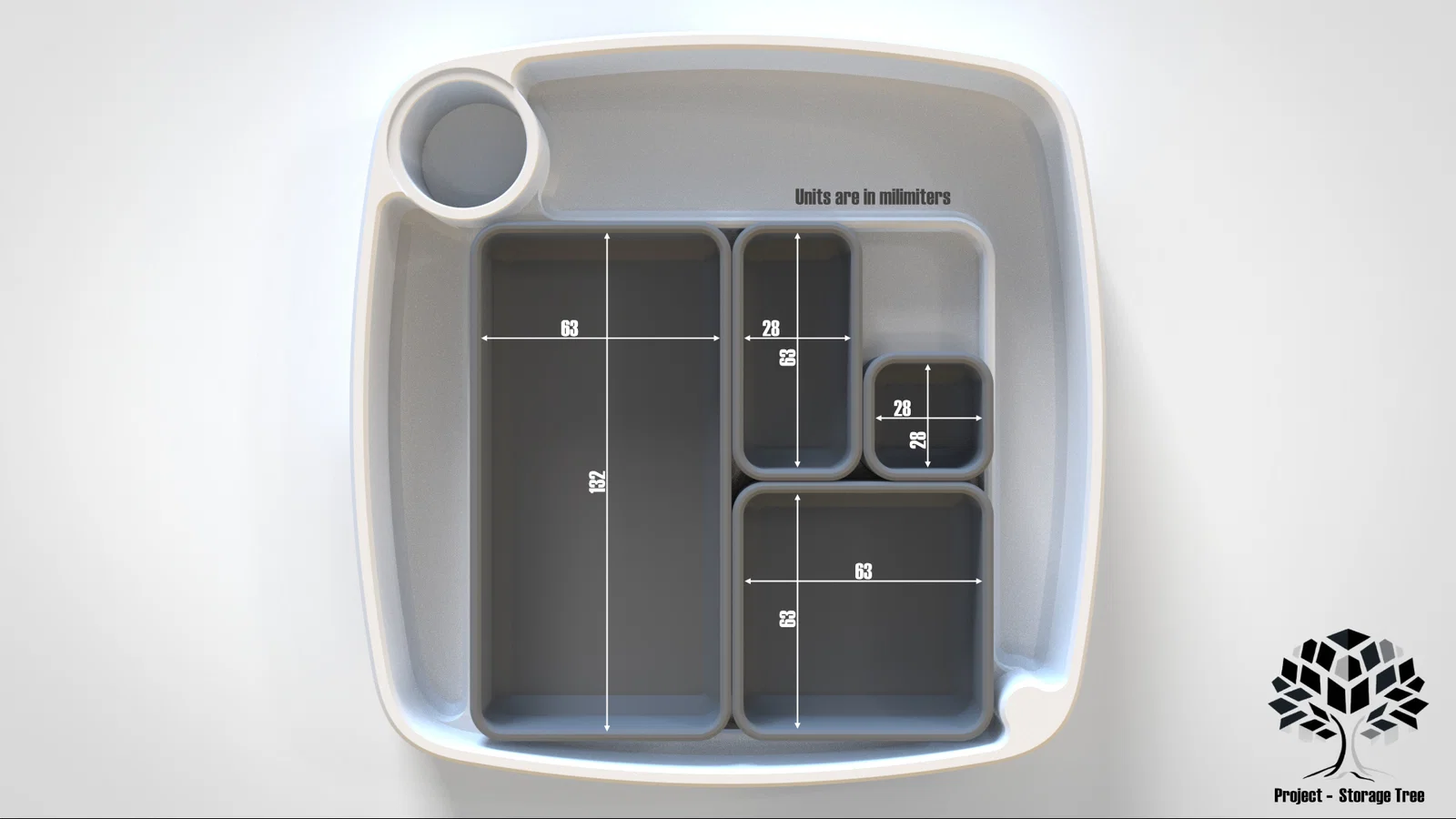

Kích thước hộp chỉ là giá trị ước lượng:

• 132x63mm
• 63x63mm
• 63x28mm
• 28x25mm

Các hộp nằm trong file Modular_boxes.3mf và phần lá có tên: Leaf_Modular.3mf

• Nếu cần: Trunk Segment.stl
  • Bạn sẽ cần phần này để “mọc” thêm lá, hoặc để gắn nắp lên lá khi bạn không còn thêm không gian.

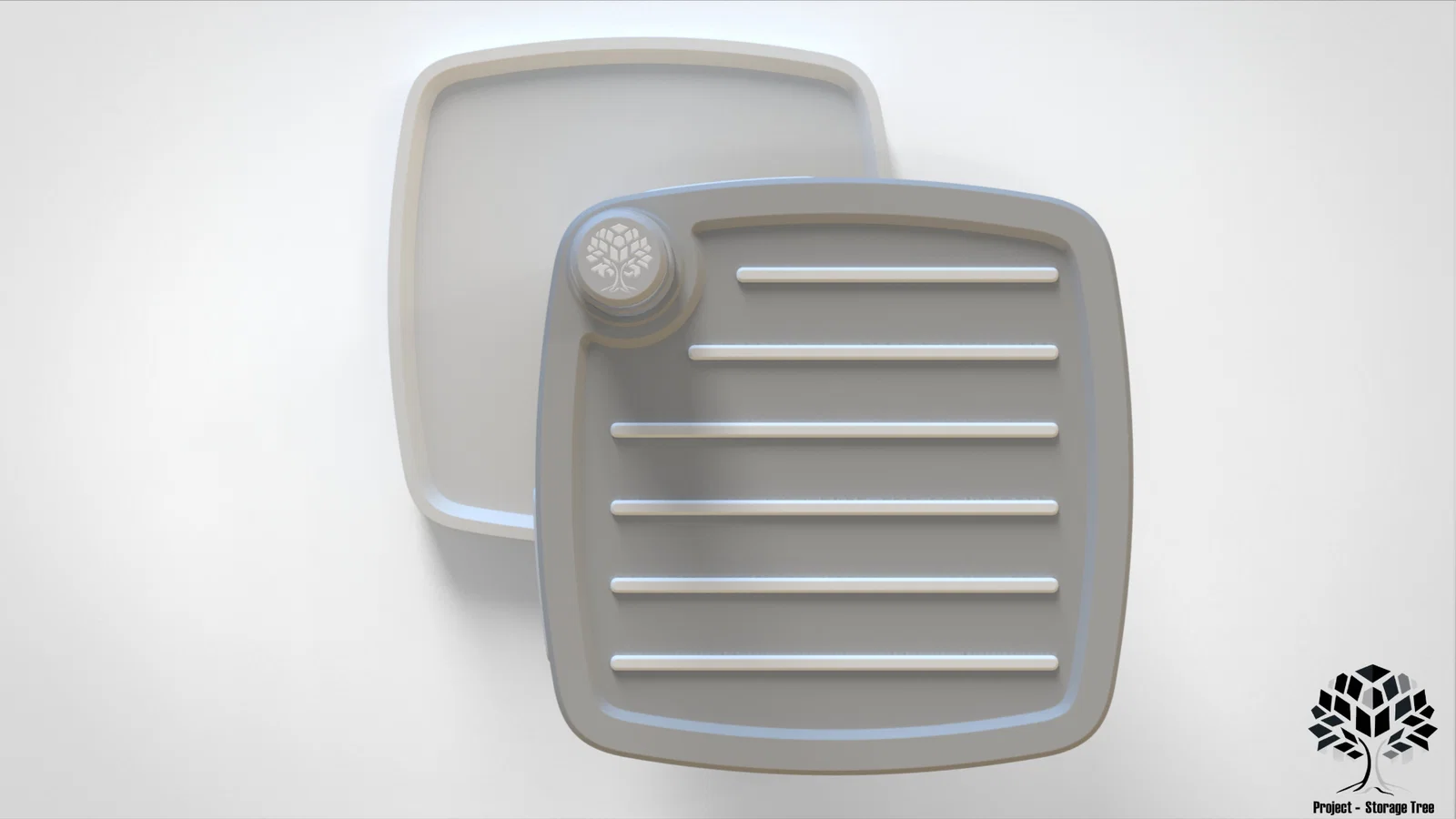

• 1 hoặc nhiều hơn: Lid.stl
  • Phần này có thể dùng trong 2 trường hợp: gắn trên lá cuối cùng, hoặc gắn cho từng lá nếu bạn tính đặt các tấm/lá ở các góc khác nhau để cân bằng trọng lượng.

Simple Lid.stl

Lid with Stripes.stl (Không có cho PRUSA nếu không có MMU

• 4 và bội số của 4: Editable_Label.3mf
  • Bạn có thể sửa chữ theo ý trong Prusa Slicer, chỉ cần double click rồi đổi nội dung.

• Nếu bạn dùng Bambu Slicer, bạn cũng sửa text được. Right Click vào mục “edit text”:

Thành phần PETG

• 1 hoặc nhiều hơn - Bush.stl (xem phần mặt cắt ở trên)

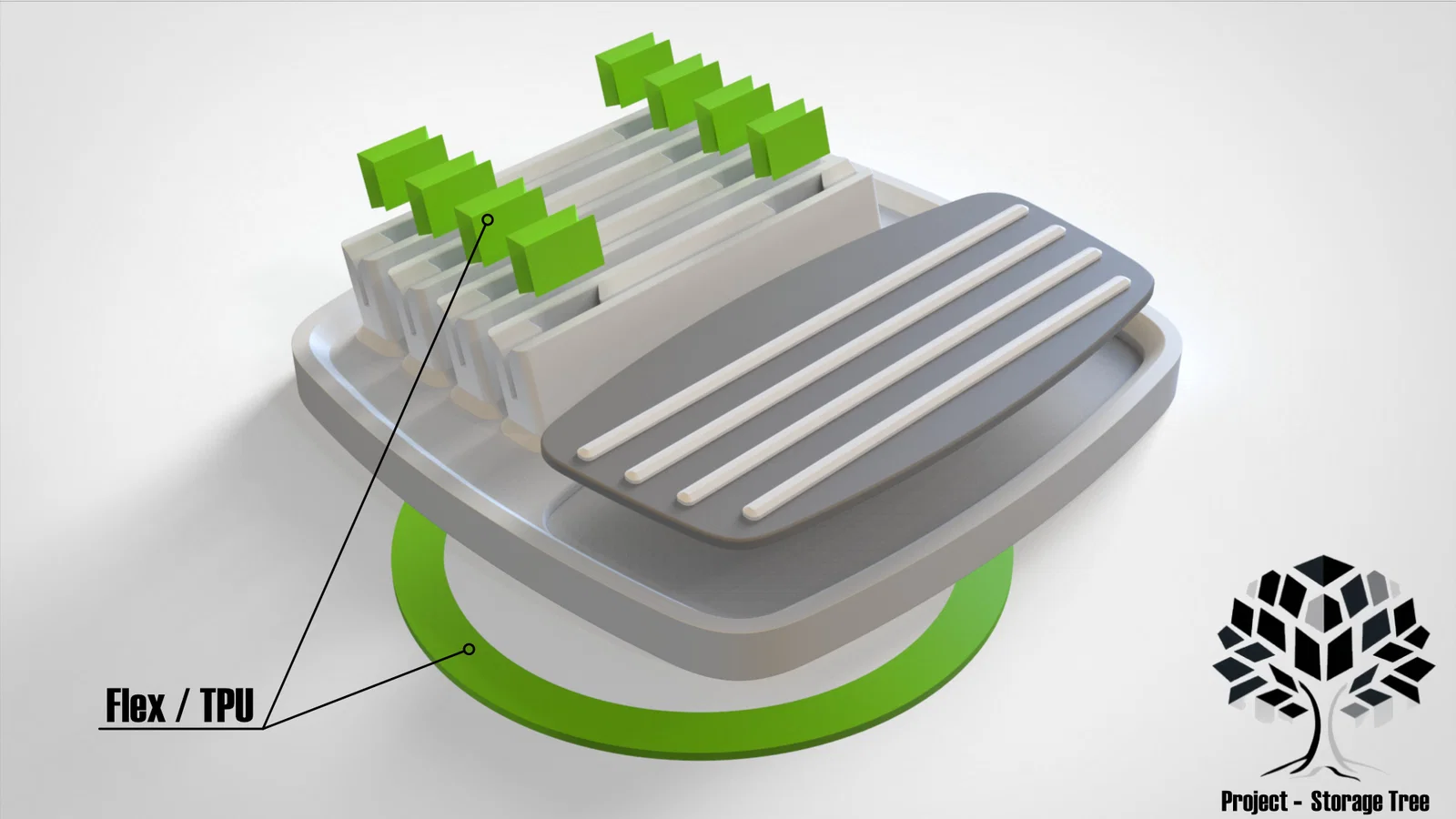

Thành phần Flex / TPU

• 1x Anti-Slip Ring.stl
• 1 pack cho mỗi storage leaf: StorageLeaf_TPU-Strips.3mf

Vật liệu mình đã dùng.

Đây là các link affiliate sẽ hỗ trợ mình một chút. Nếu bạn mua qua link dưới đây thì chi phí vẫn như cũ.

• Bambu Lab - PLA Matte: Ash Grey
• Bambu Lab - PLA Matte: Ivory White
• Bambu Lab - PETG: Blue Gray
• Bambu Lab - TPU 95A HF: Grey and Black
• 4x nam châm neodymium đường kính 6x2,65mm

Ghi chú cuối

Các storage leaf riêng cho PRUSA Mk4 hiện đang được phát triển và đang ra khá ổn. Lưu ý là toàn bộ công việc này mình làm hoàn toàn tự nguyện, bằng rất nhiều tâm huyết. Mình đã test, tốn thời gian và vật liệu, nên nếu bạn ủng hộ một chút thì mình rất trân trọng. Một lời cảm ơn là đủ rồi, nhưng nếu bạn muốn thì vẫn có cách khác để hỗ trợ việc phát triển tiếp. Các storage leaf dành riêng cho từng 3D printer sẽ nằm trong my club member ship, nên nếu bạn thích dự án này thì nhớ theo dõi nha.

Các model đã phát hành liên quan tới dự án này.

• (my club and printables store)

• (my club and printables store)

• Storage Tree - Prusa Mk4 (my club and printables store)

Và đừng quên Bambu Lab AMS

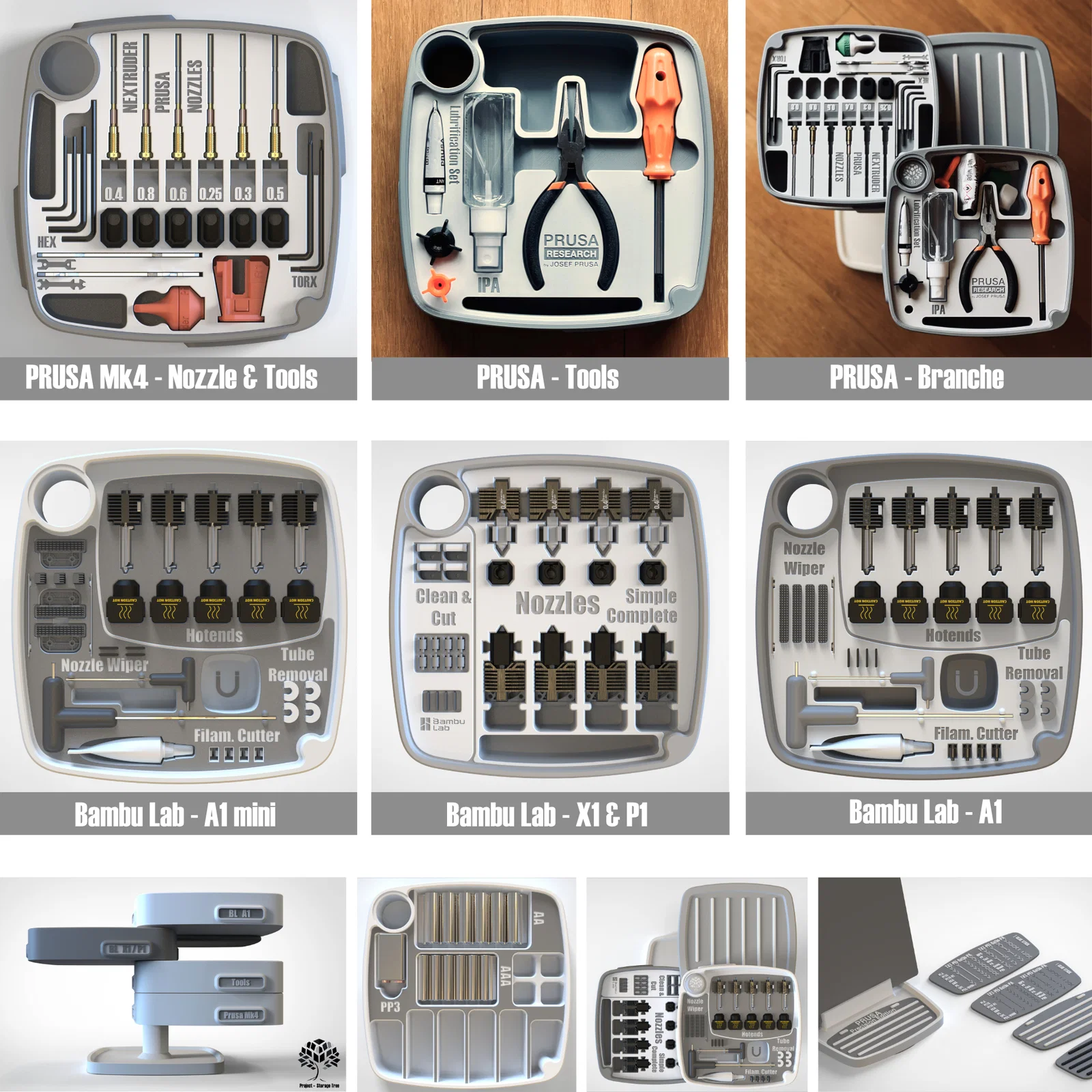

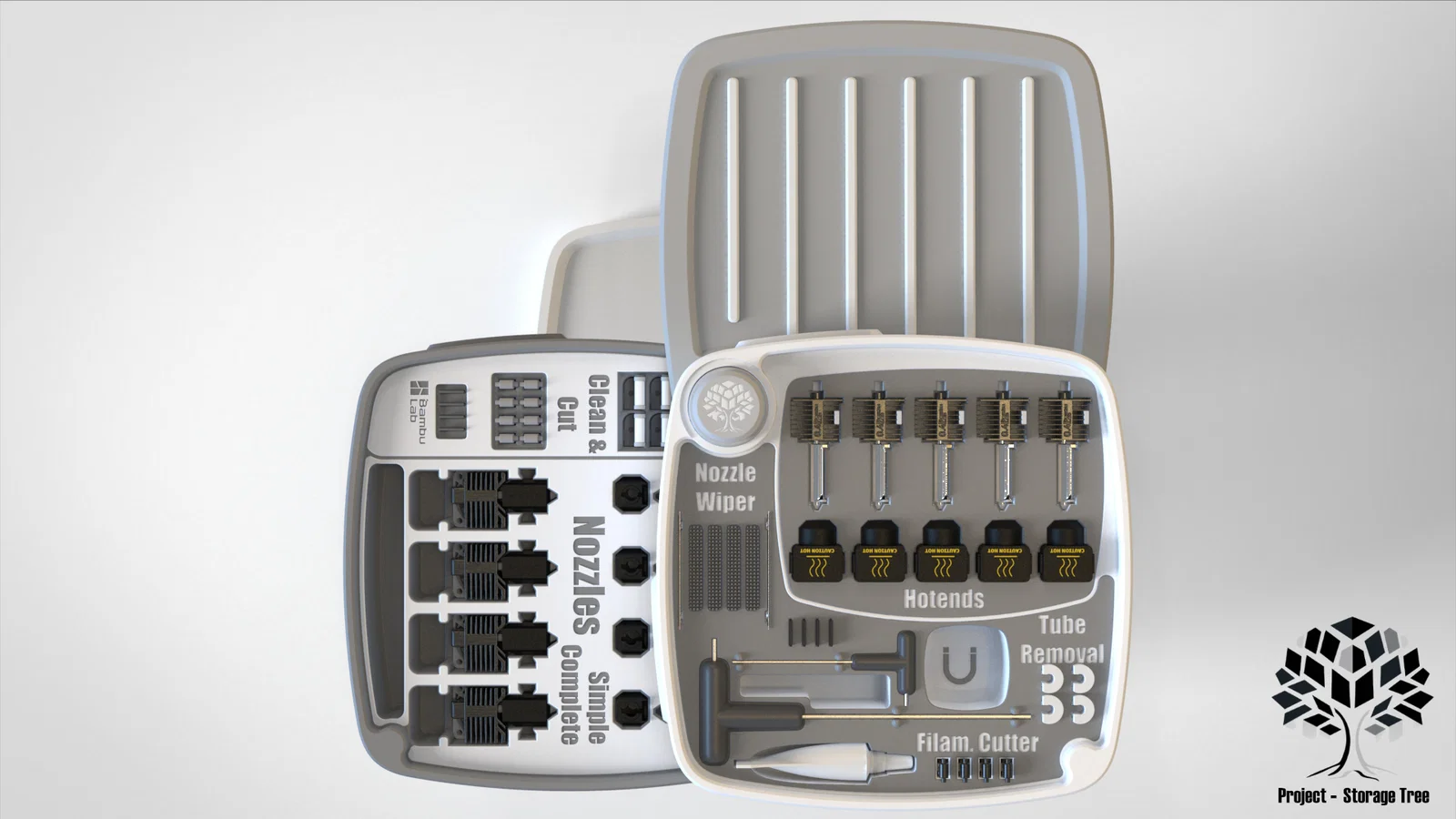

Một số leaf hiện có.

Change Log

• 17-03-2024: Thêm leaf chia 3 và 4 ngăn (3MF) cho Prusa Slicer.
  • Thêm Gcode cho Prusa Mk4 nozzle 0.4 layer 0.2mm Printer Gcode, in liền
• 30-03-2024: Cập nhật 3mf cho Bambu Studio, do chương trình bị thiếu một số đoạn pause. (Cảm ơn Albert Donlou đã phát hiện)
• 03-04-2024: Thêm bản đế có cột đặt ở góc thay vì ở giữa. Đây là yêu cầu từ một người dùng. “Base_w_column_set_from_center_to_corner.stl”
• 18-04-2024: Thêm leaf rỗng dành riêng cho remix leaf:
