Kệ lưu trữ cho Hệ thống Lưu trữ Đa mô-đun (MMSS)

Giới thiệu

Mô tả và bối cảnh

Xin giới thiệu với mọi người, một cái Kệ dành cho Hệ thống Lưu trữ Đa mô-đun (MMSS) mà tôi đã phát triển. Đừng vội mua thật nhiều filament, trước tiên bạn phải hiểu cách nó hoạt động...

Bạn có thể làm từng bước một.

Bạn có thể bắt đầu với một mô hình đơn giản, và lưu trữ nó trong tủ quần áo của bạn, ngăn kéo nào đó, hoặc hộp các-tông; một tháng sau, bạn có thể mua thêm thứ gì đó và in mô-đun tương ứng để lưu trữ linh kiện hoặc phụ kiện quý giá của bạn. Một ngày nào đó, bạn có thể cần một cái hộp hoặc có thể một cái hộp đựng (nếu bạn phải vận chuyển đồ đạc của mình) để lưu trữ các mô-đun bạn đã có...

Cuối cùng, một số người cần một cái kệ hoàn chỉnh, vì họ có rất nhiều đồ (có thể là một trang trại in).

Nhưng cái kệ này, tự nó, có bộ phận giữ khay in, và đối với hầu hết mọi người, dự án kết thúc ở đó. Nhưng bạn giống tôi, và tạo ra mọi thứ có thể mở rộng, đó là lý do tại sao mọi thứ đều có tính mô-đun.

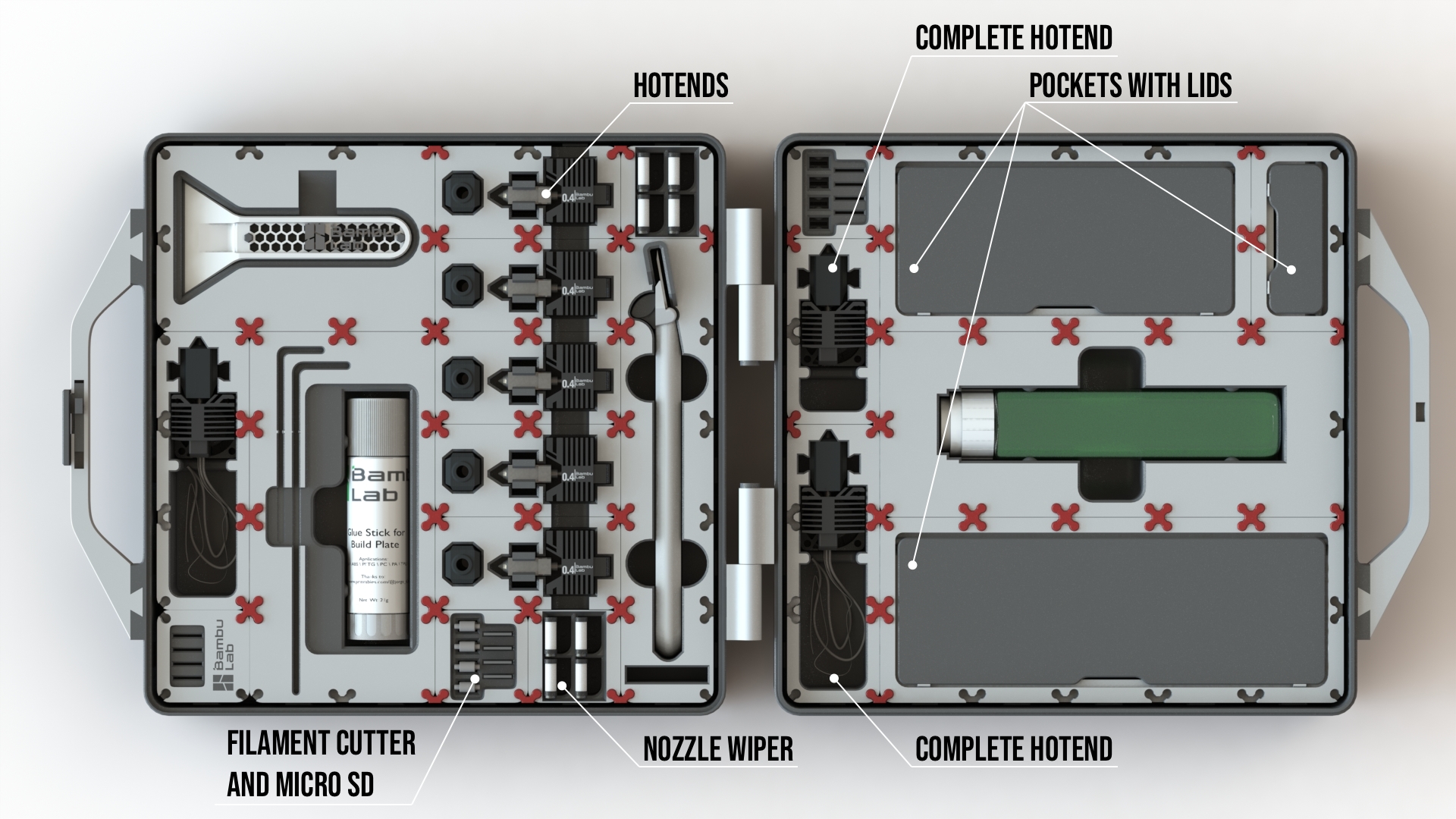

Cái kệ này đóng vai trò hỗ trợ cho các dự án khác nhau được thực hiện xung quanh những gì tôi có thể gọi là một hệ sinh thái, cụ thể là:

• Hệ thống Lưu trữ Đa mô-đun -MMSS
•
•

Hệ thống Lưu trữ Đa mô-đun -MMSS

• Số lượng mô-đun bạn có thể thêm đang tăng nhanh:
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
    • 4x Bộ bánh xe đẩy sợi chủ động;
    • 4x Trục đỡ chủ động;
    • 4x Đầu nối nhanh ống PTFE;
    • 4x Bộ trục đỡ dẫn động

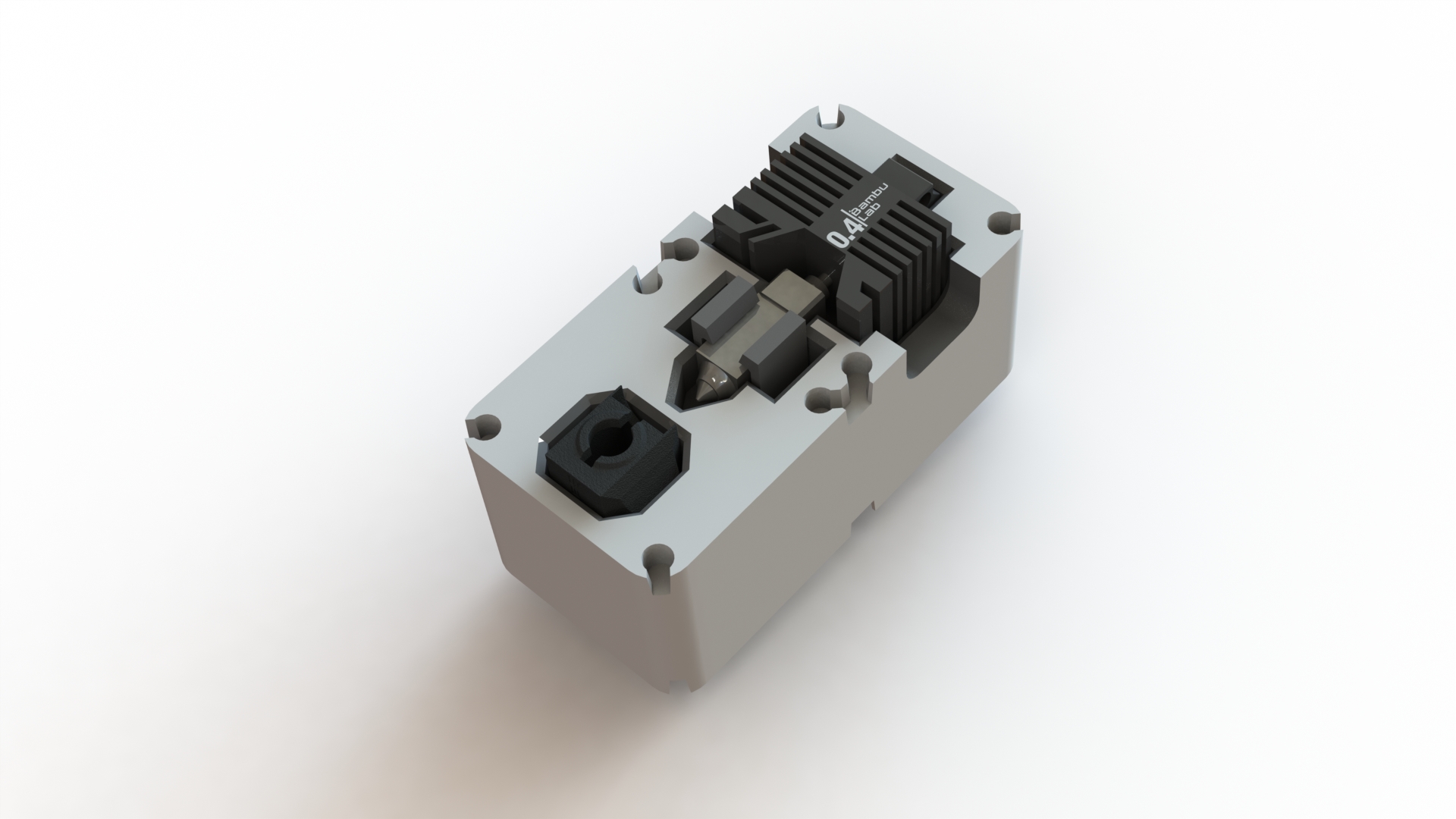

    • 1x Bộ cấp liệu giai đoạn đầu
  • Còn nhiều nữa… Tôi luôn bổ sung các mô-đun mới, vui lòng kiểm tra hồ sơ của tôi để biết thông tin mới nhất, một số miễn phí, số khác chỉ có độc quyền cho thành viên.
• Cái kệ này giờ đây hỗ trợ khay in.

… và hơn thế nữa

Thông tin lắp ráp

Đọc kỹ giải thích dưới đây. Tôi đã cố gắng làm cho nó có hệ thống để bất kỳ ai cũng có thể hiểu. Đây không phải là bản in đồ chơi nhỏ hay bình hoa, bạn sẽ cần đưa ra quyết định, vì vậy hãy đưa ra quyết định có cơ sở.

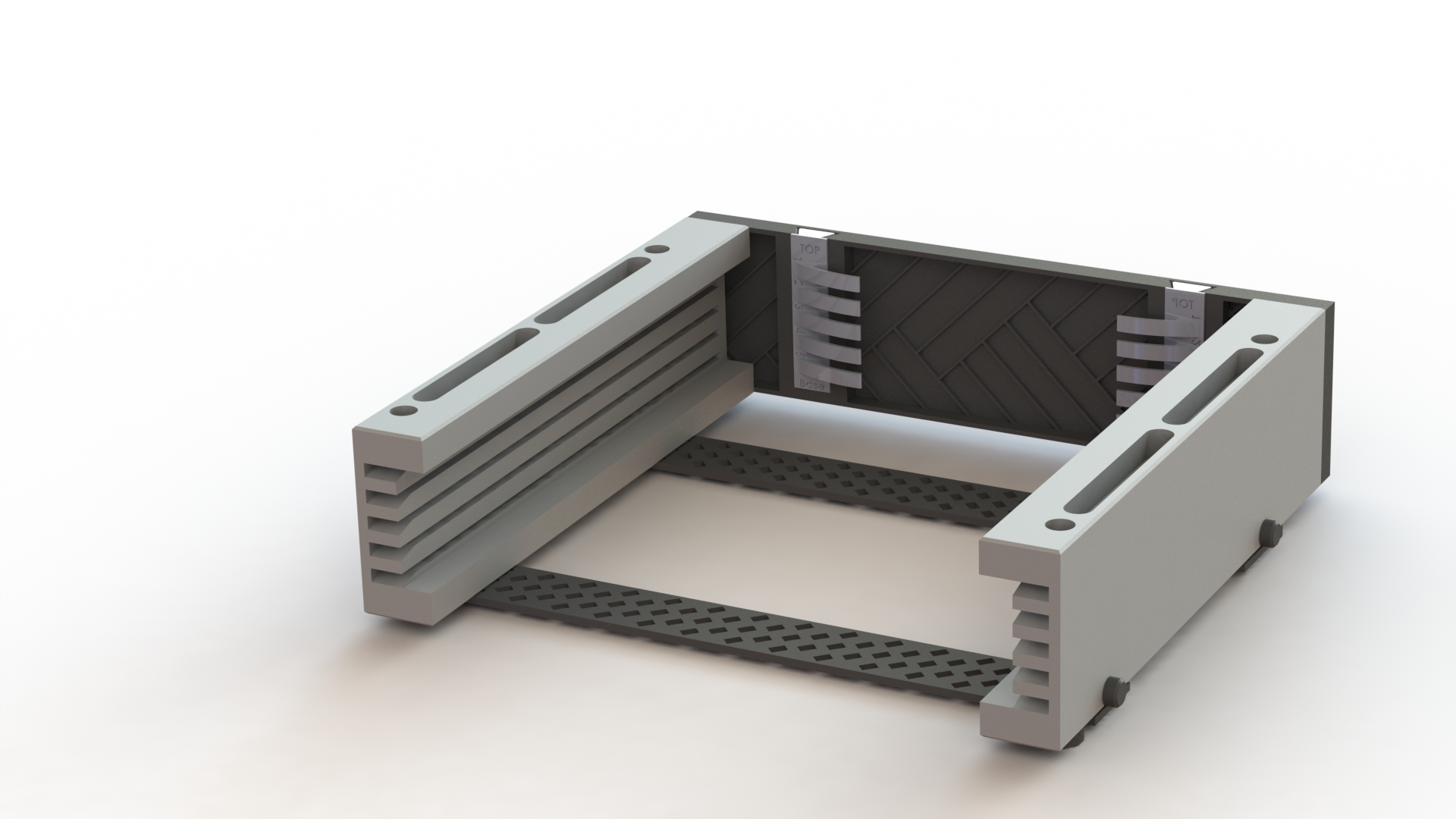

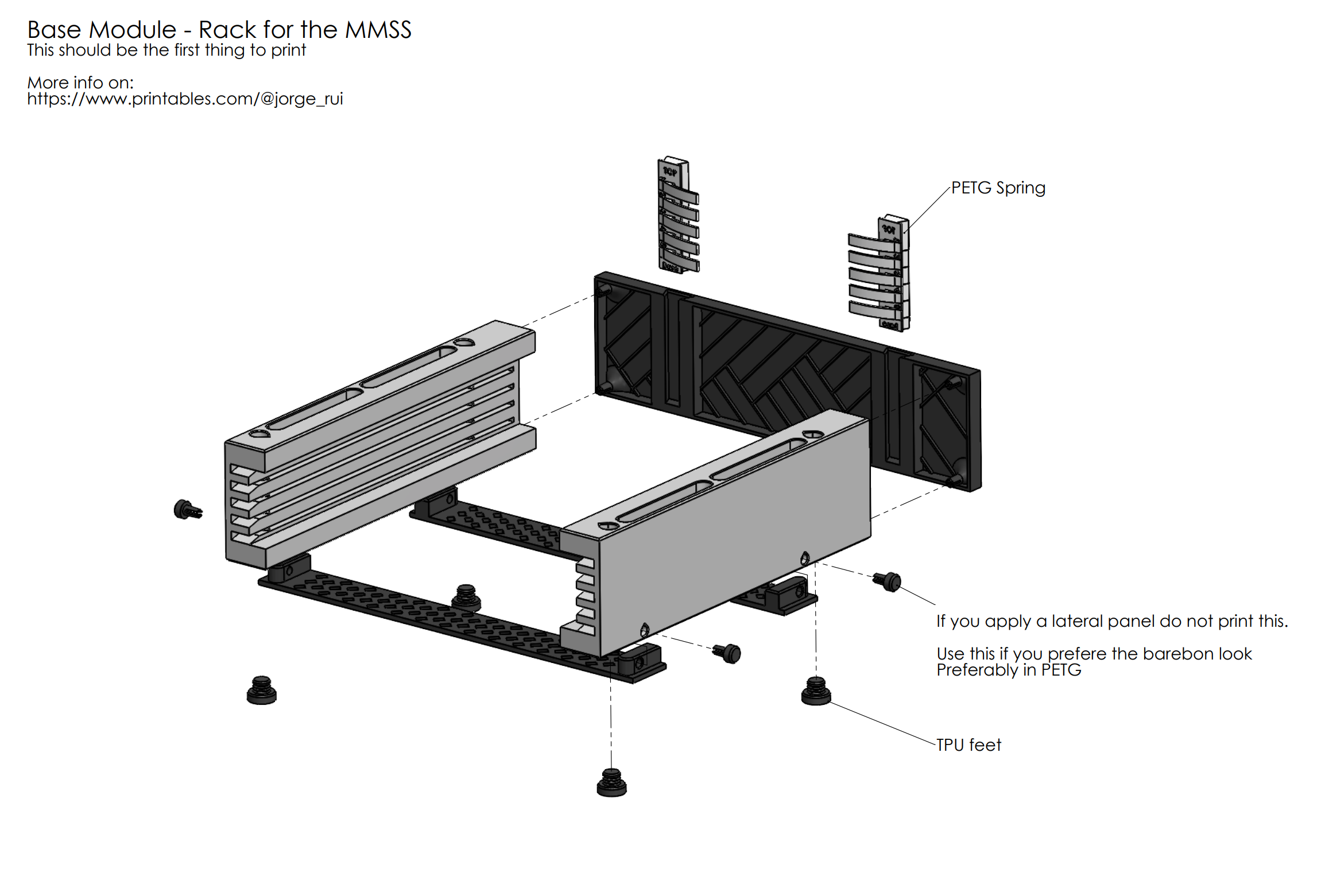

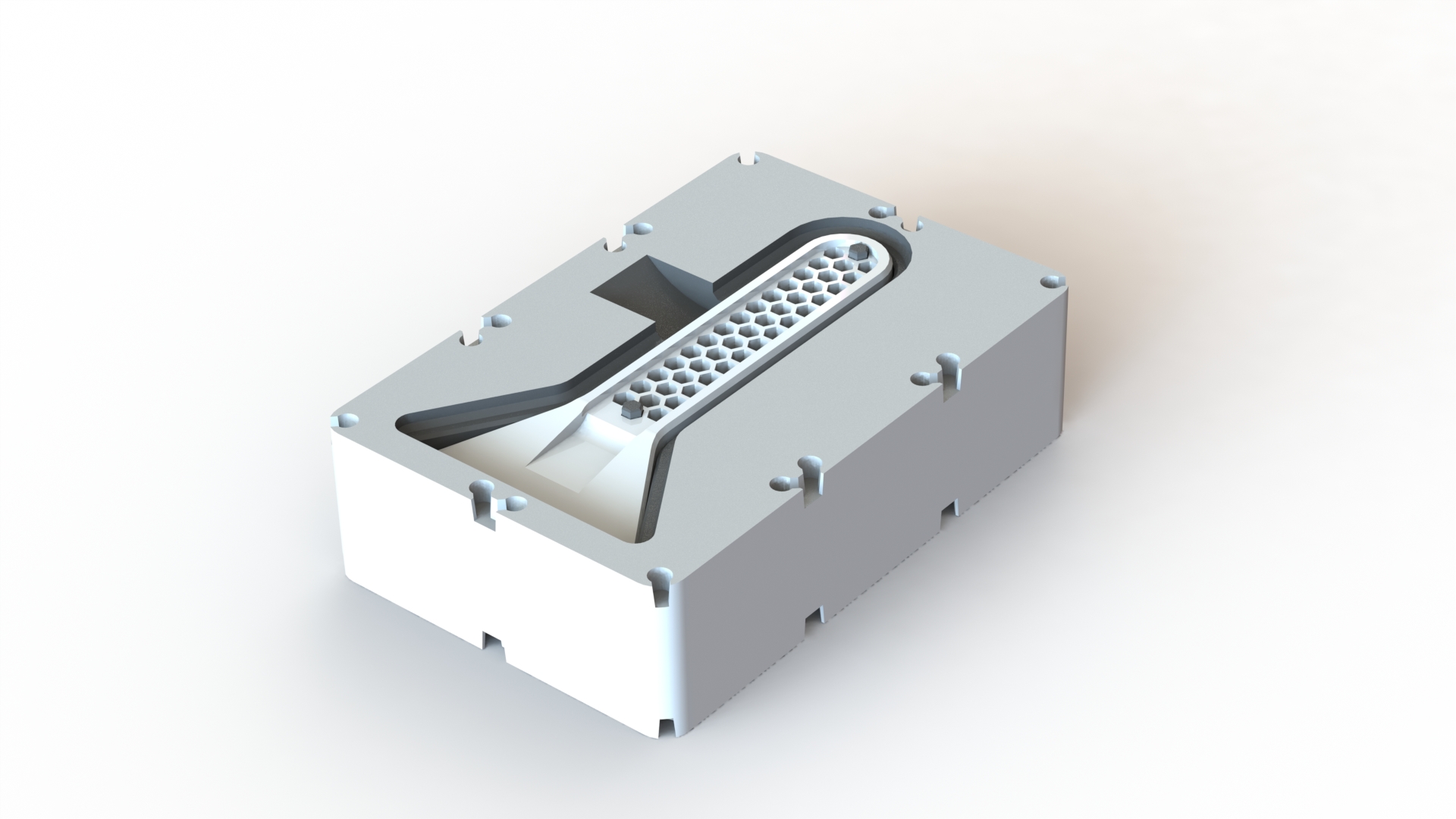

1- Bắt đầu tại đây - Lắp ráp phần đế để giữ khay in. Nếu bạn có nhiều, bạn có thể xếp chúng lại với nhau.

    1.1 - Tất cả những gì bạn cần, và hơn thế nữa, đều có trong tệp “_rack_lower_module.3mf_”.

2 - Bây giờ bạn có một lựa chọn:

    2.1 - Dừng lại ở mô-đun cơ bản cho khay in, hoặc;

    2.2 - Tiếp tục thêm các bộ phận khác từ hệ sinh thái MMSS.

Nếu MMSS = 2.1 thì;

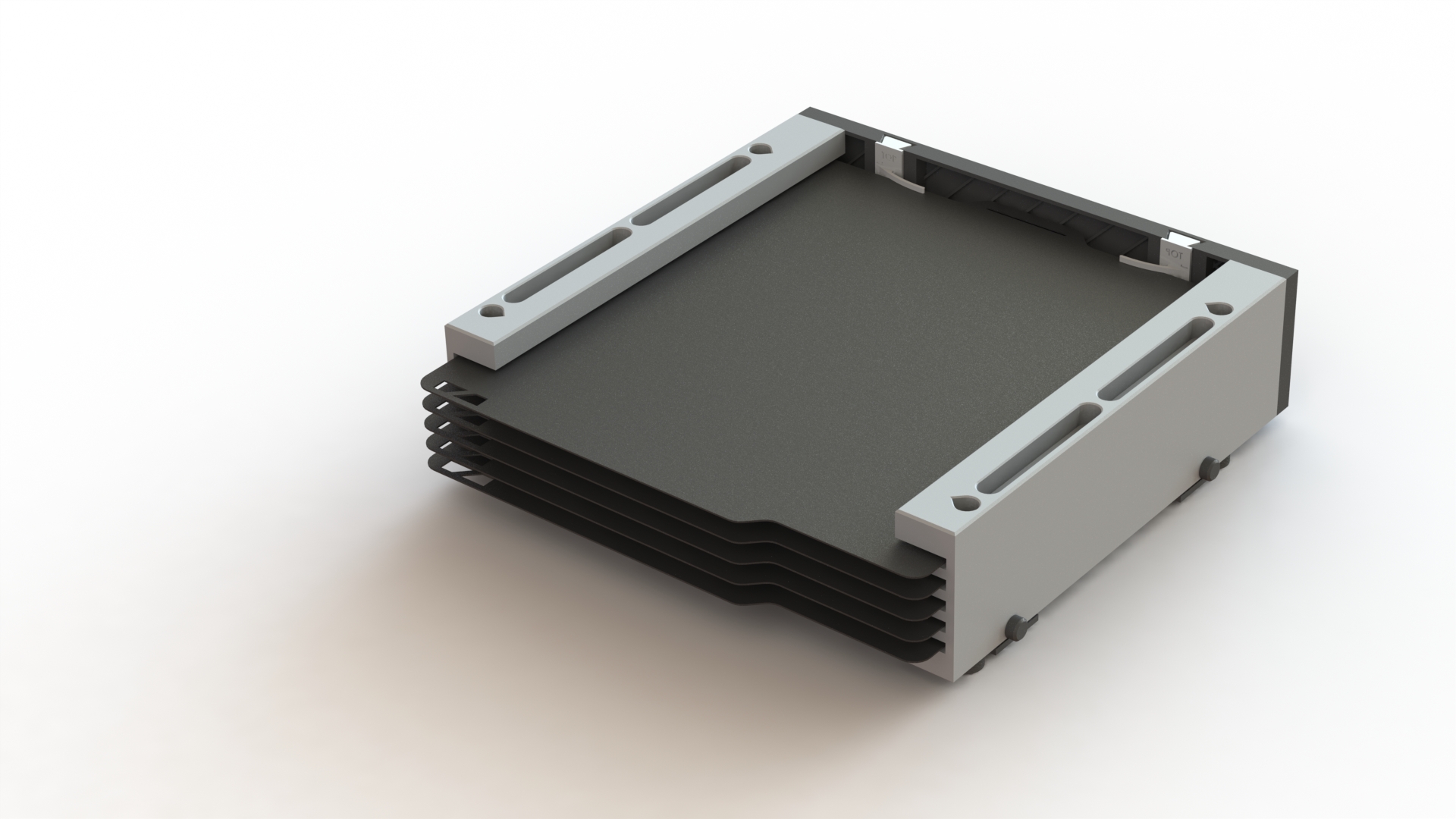

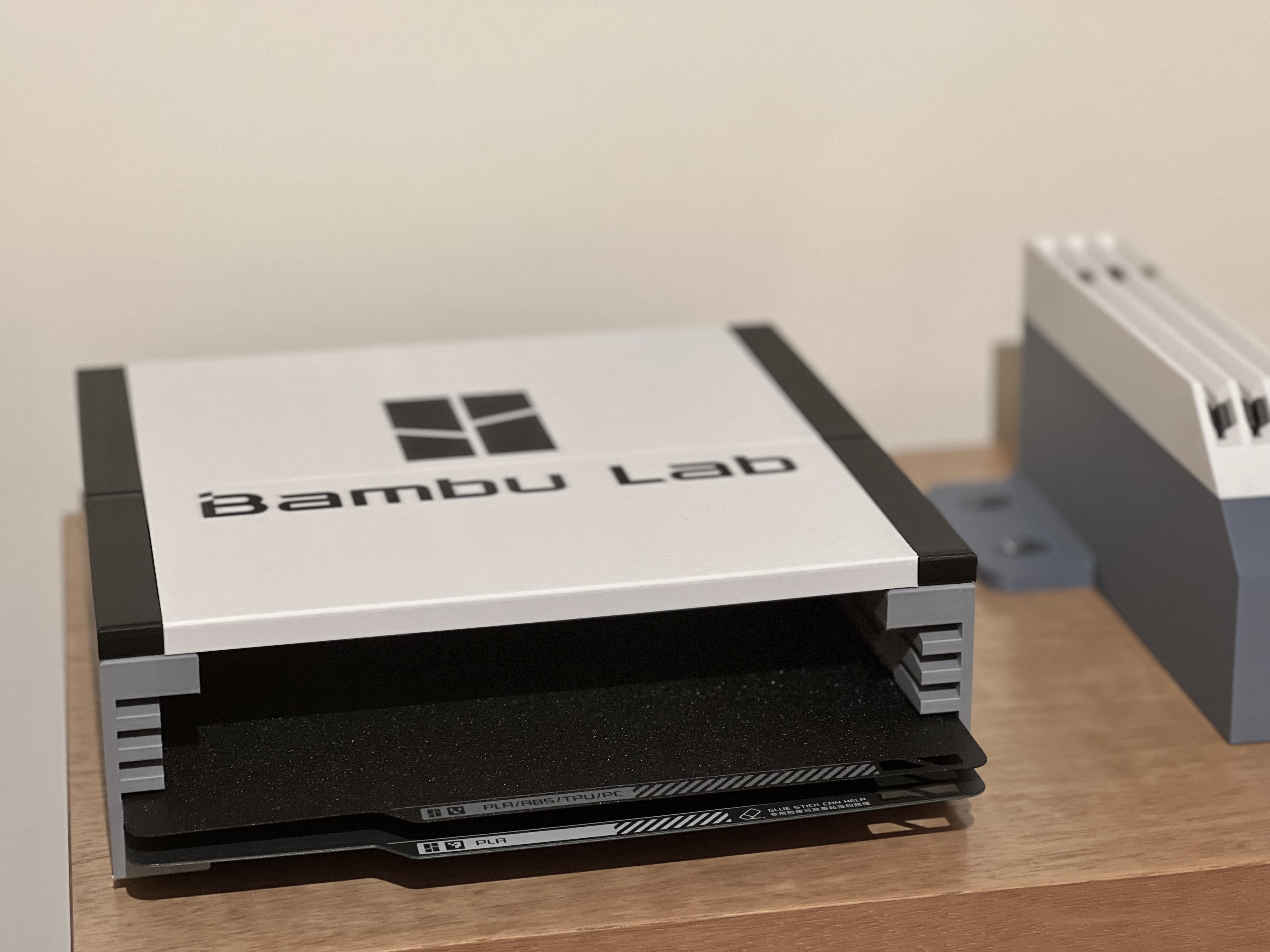

 Bạn sẽ cần một nắp như thế này để hoàn thành công việc, bạn sẽ tìm thấy bộ phận đó trong tệp 3mf liên quan đến kệ đựng khay in

Mẹo:

Đối với các lò xo PETG, hãy uốn cong nhẹ phần mặt sau để chúng trượt vào rãnh.

Nếu MMSS = 2.2 thì;

• bạn có thể thêm kệ đựng khay in khác, nếu bạn thực sự thích khay in :) hoặc;

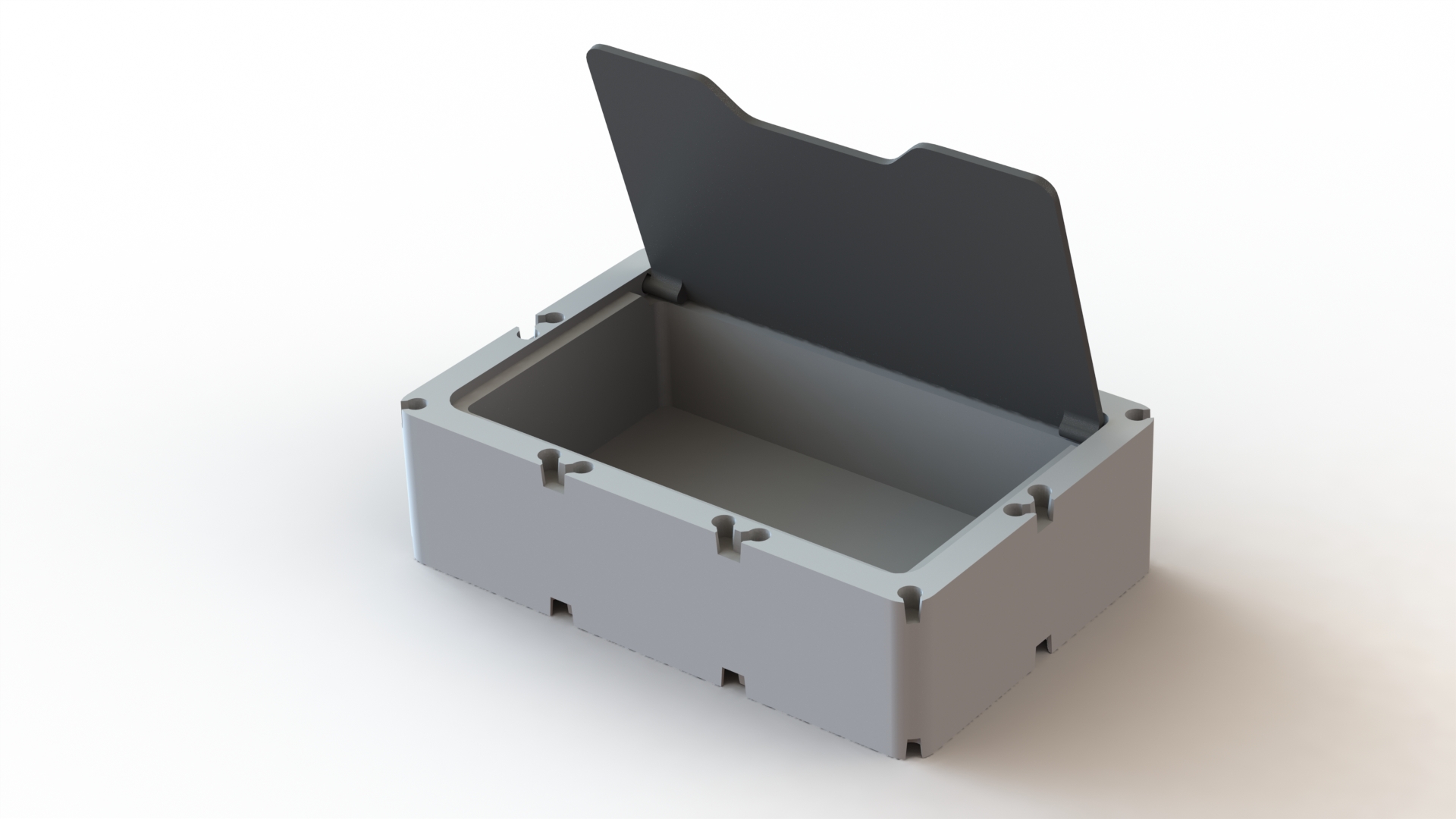

• thêm một hộp MMSS hoặc nhiều hộp.

    2.2.1 Ok, bạn cần thêm các mô-đun khác lên trên "Mô-đun đế" dùng để đựng khay in. Bây giờ bạn có thể chọn tiếp tục với bản cơ bản hoặc bản hoàn chỉnh.

2.3 - Kệ cơ bản

2.4 Kệ hoàn chỉnh

Nếu MMSS = 2.3 thì;

2.3 Kệ cơ bản

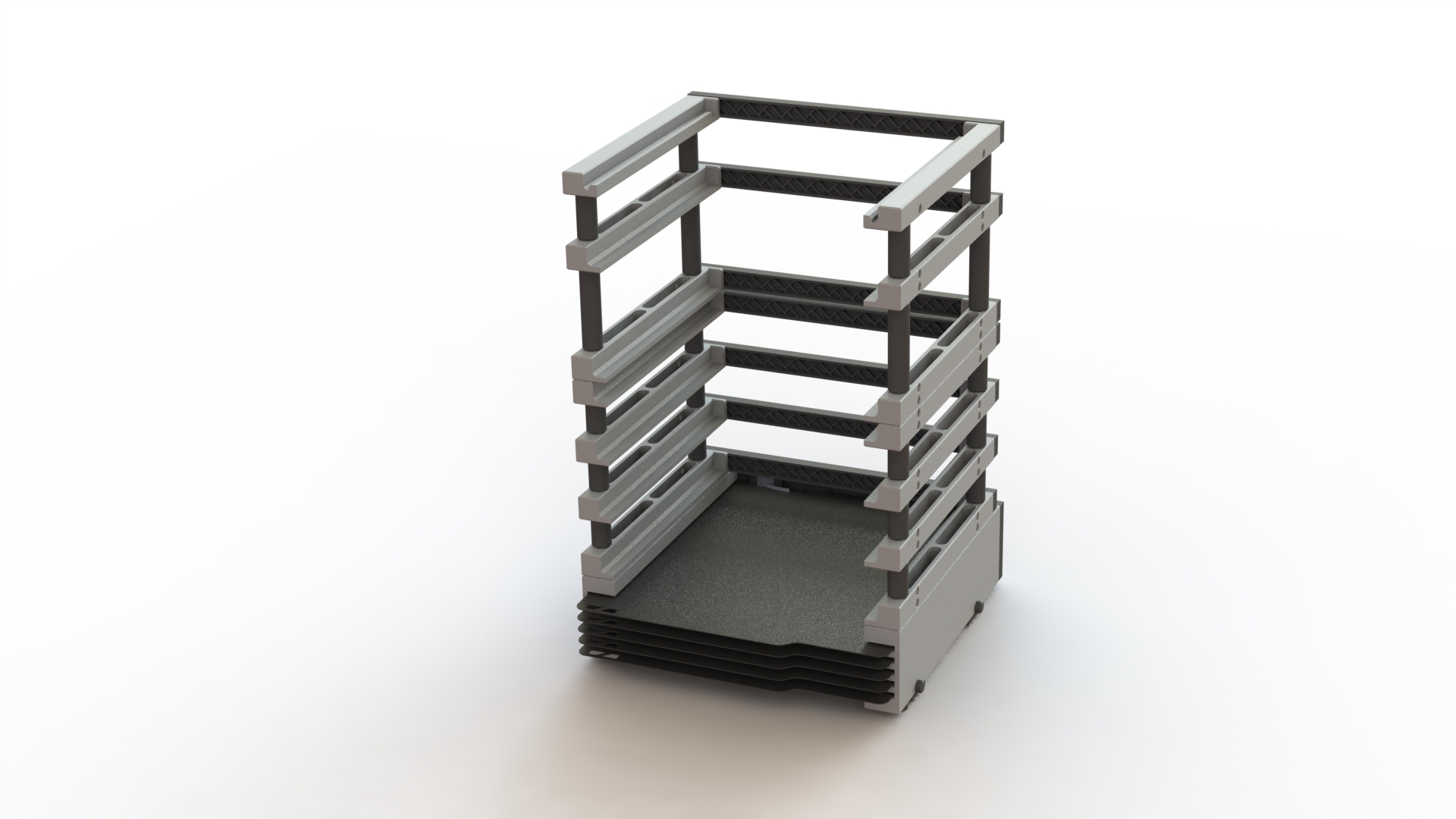

Nếu bạn chọn cách này, bạn sẽ cần một số bộ phận mới mà bạn có thể tìm thấy trong tệp 3mf “_rack_middle_modules.3mf_”.

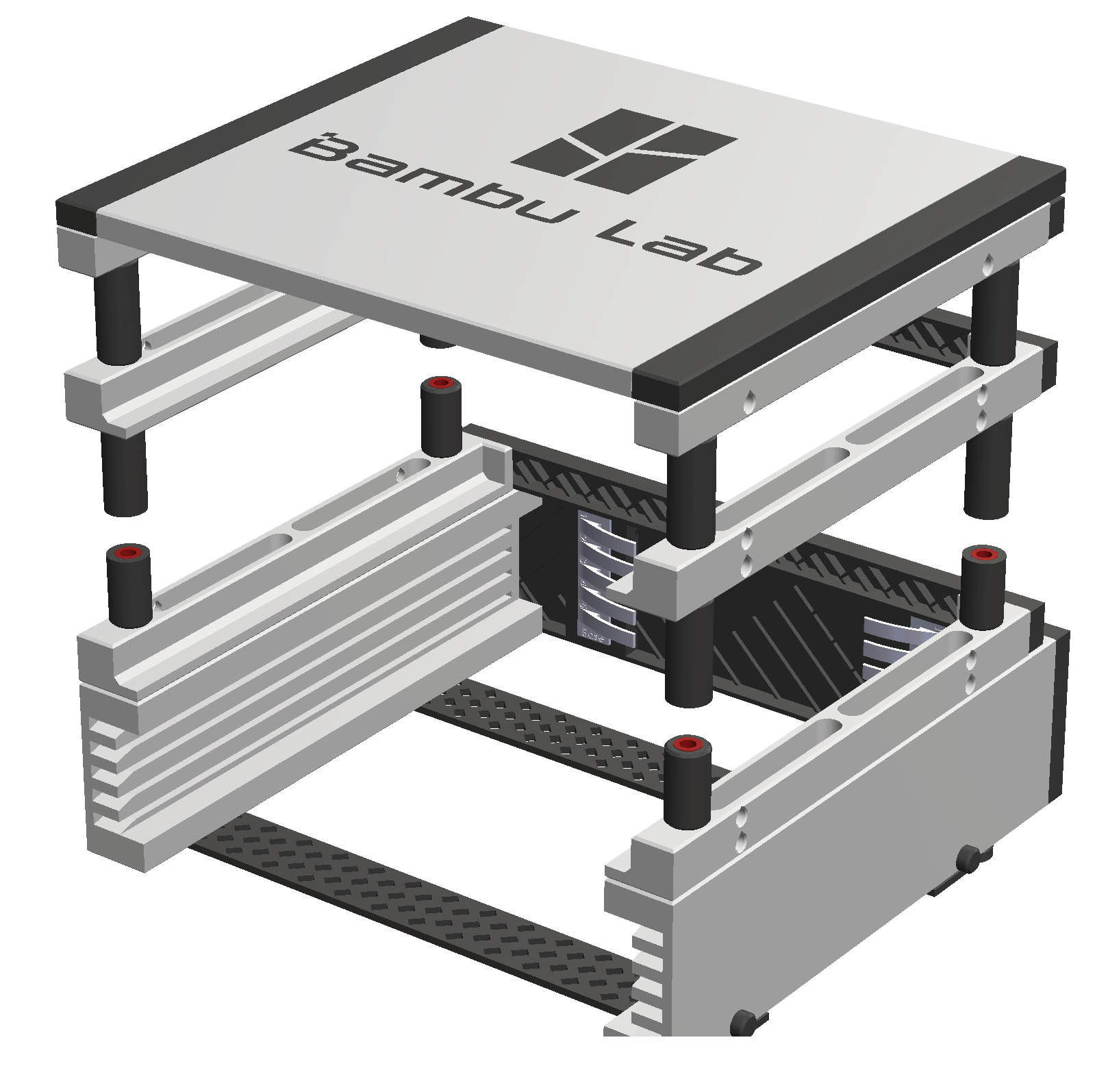

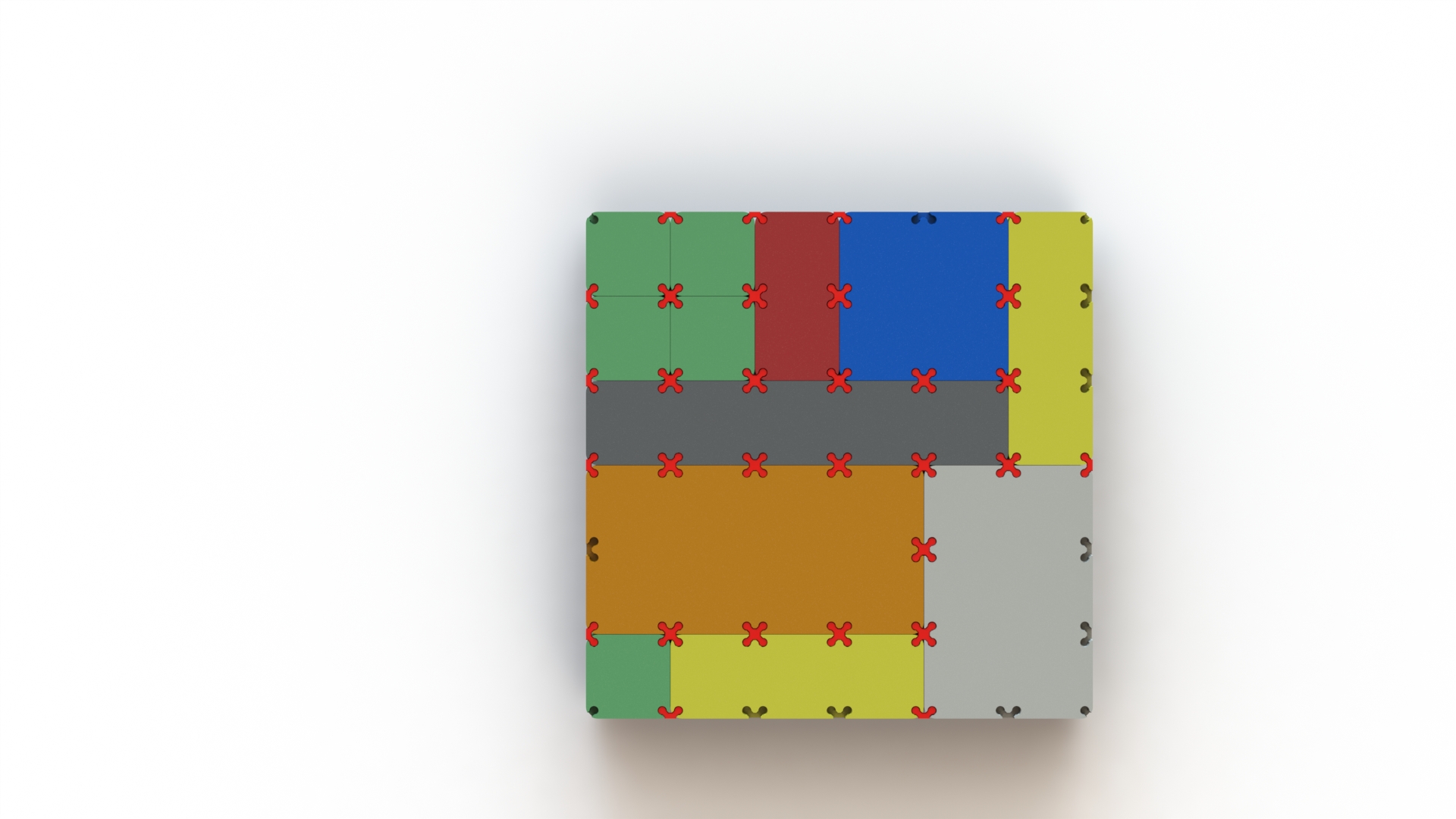

Bản vẽ này sẽ giúp bạn chọn đúng chiều cao cho các bộ đệm, hầu hết các bộ phận đều giống nhau cho bất kỳ mô-đun nào bạn chọn, ngoại trừ phần trên cùng.

Đơn giản đúng không?  ;)

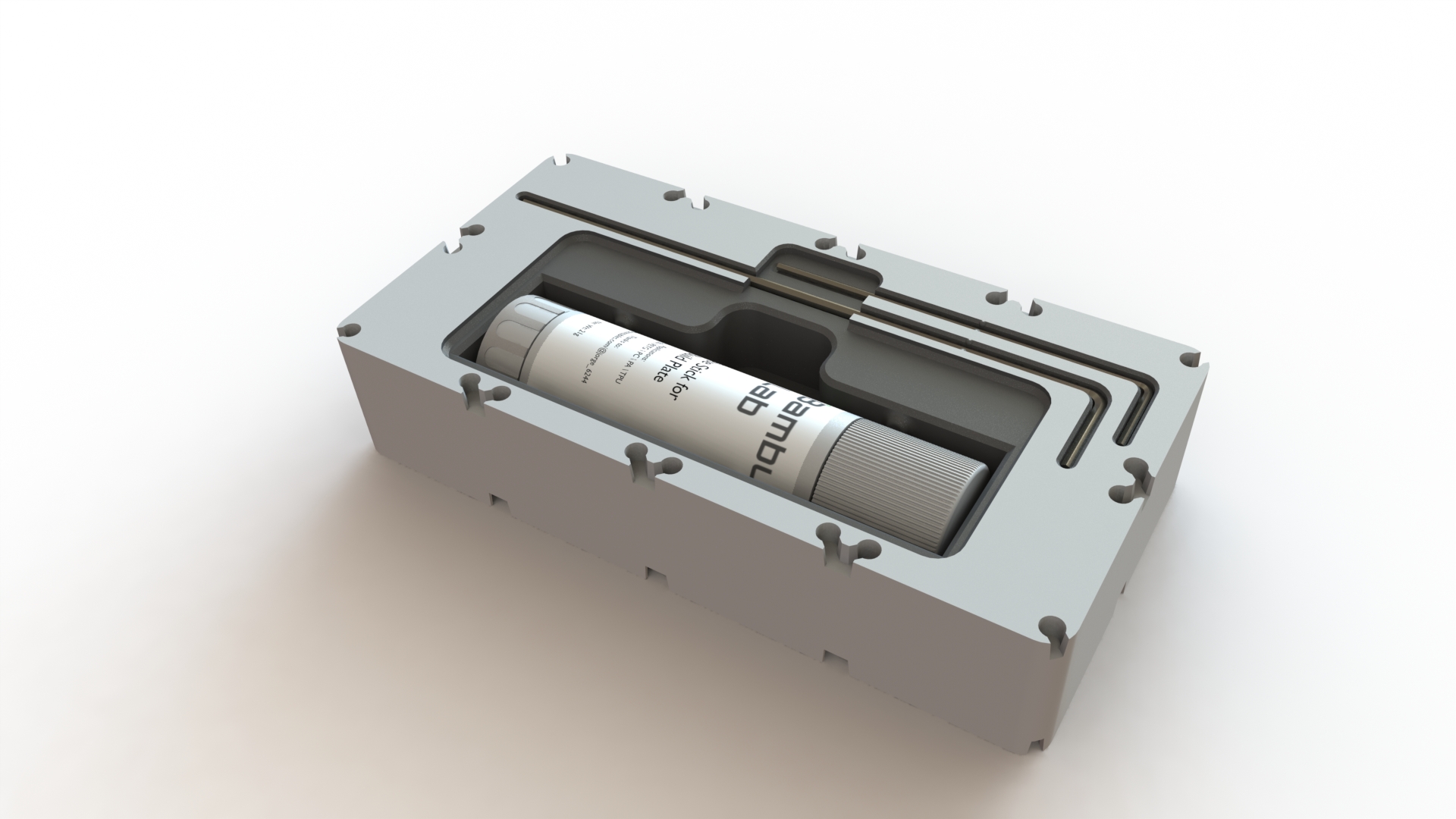

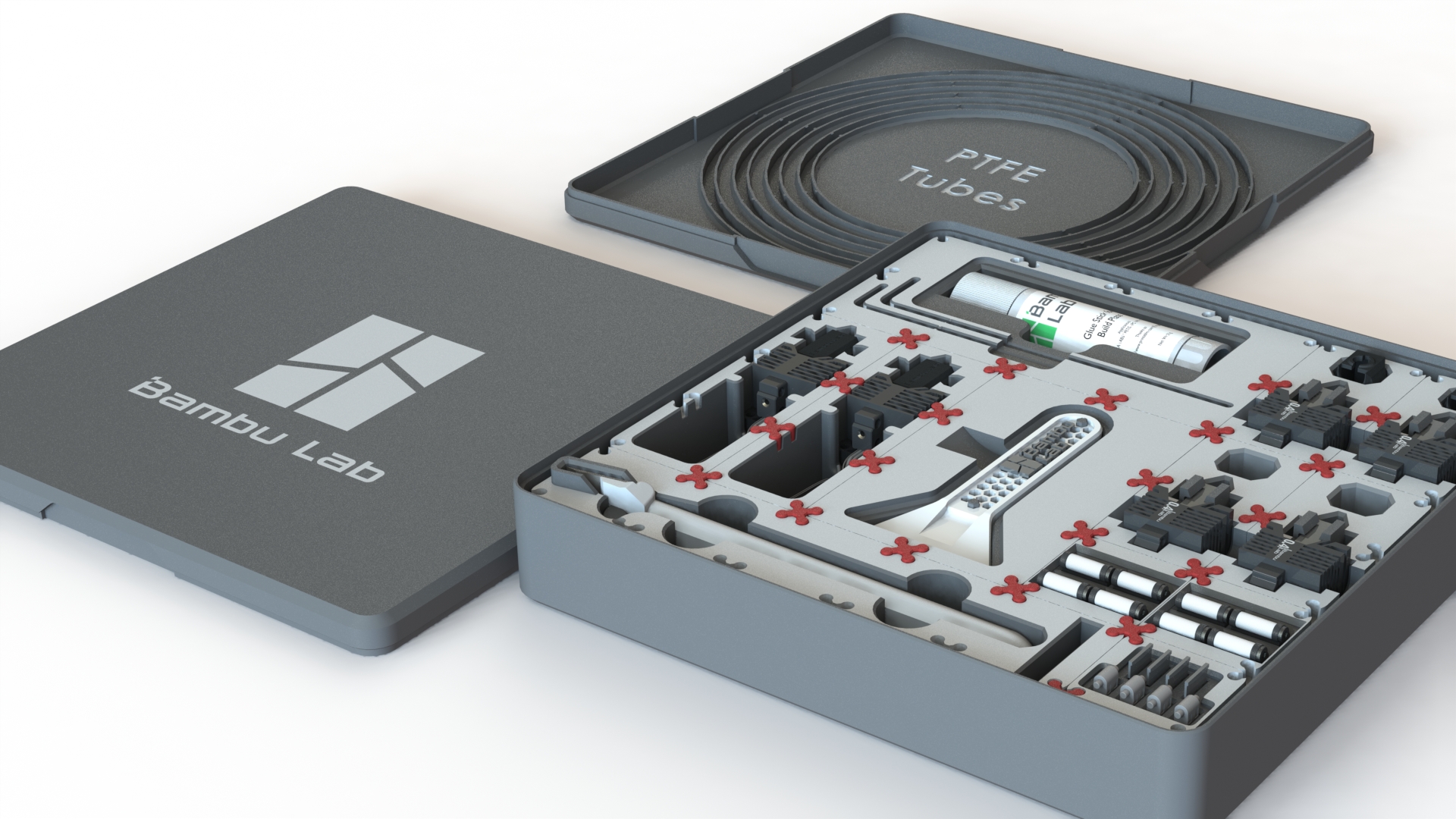

Nếu bạn có “Hộp đựng cho MMSS” với nắp dưới cho ống PTFE, hãy sử dụng “Cột C”

        2.3.1 Có một số bộ phận bạn sẽ cần để đi lên trên, trong cái mà tôi gọi là các bước trung gian. Những bộ phận này có thể được tìm thấy trong tệp 3mf đã nêu ở điểm 2.3. Bạn có thể xếp các mô-đun lên nhau, hầu hết các bộ phận đều giống nhau, chỉ cần cẩn thận chọn các “Cột” A, B hoặc C tùy theo nhu cầu của bạn, chúng sẽ cung cấp khoảng trống cần thiết cho mỗi mô-đun (xem bản vẽ ở trên).

Thấy những chốt đỏ đó không? Chúng phải khớp chặt, nếu bạn thấy chúng lỏng trên thanh dẫn hoặc trên Cột, hãy kiểm tra xem filament đã được hiệu chỉnh chưa, đôi khi, một số vật liệu co lại nhiều hơn những vật liệu khác, PETG có xu hướng ổn định hơn… dù sao đi nữa nếu mọi thứ thất bại, hãy sử dụng công cụ chia tỷ lệ trên slicer để bù.

        2.3.2 Đến một lúc nào đó, bạn sẽ lên đến đỉnh, và bạn sẽ cần đóng phần trên cùng của kệ.

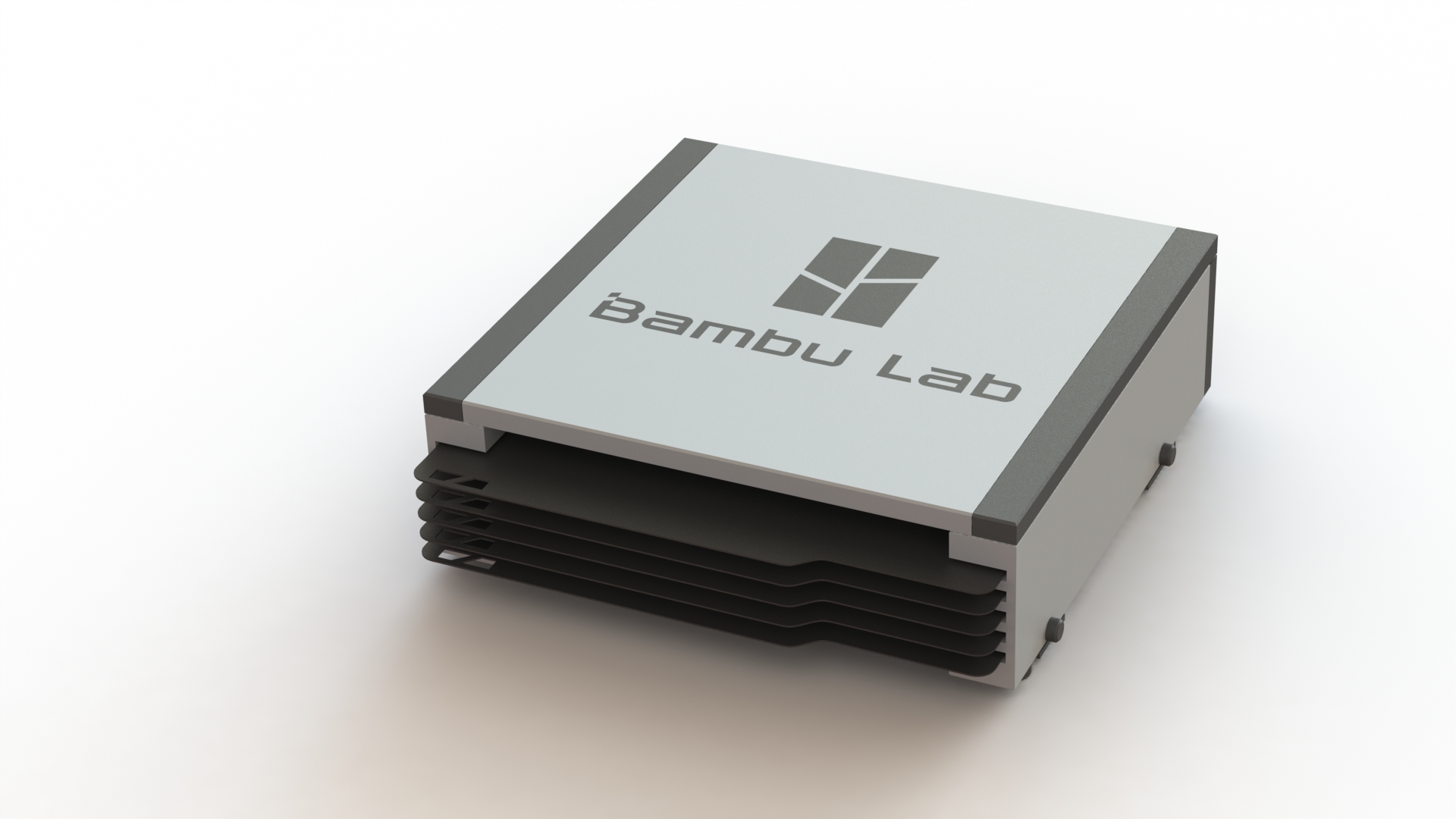

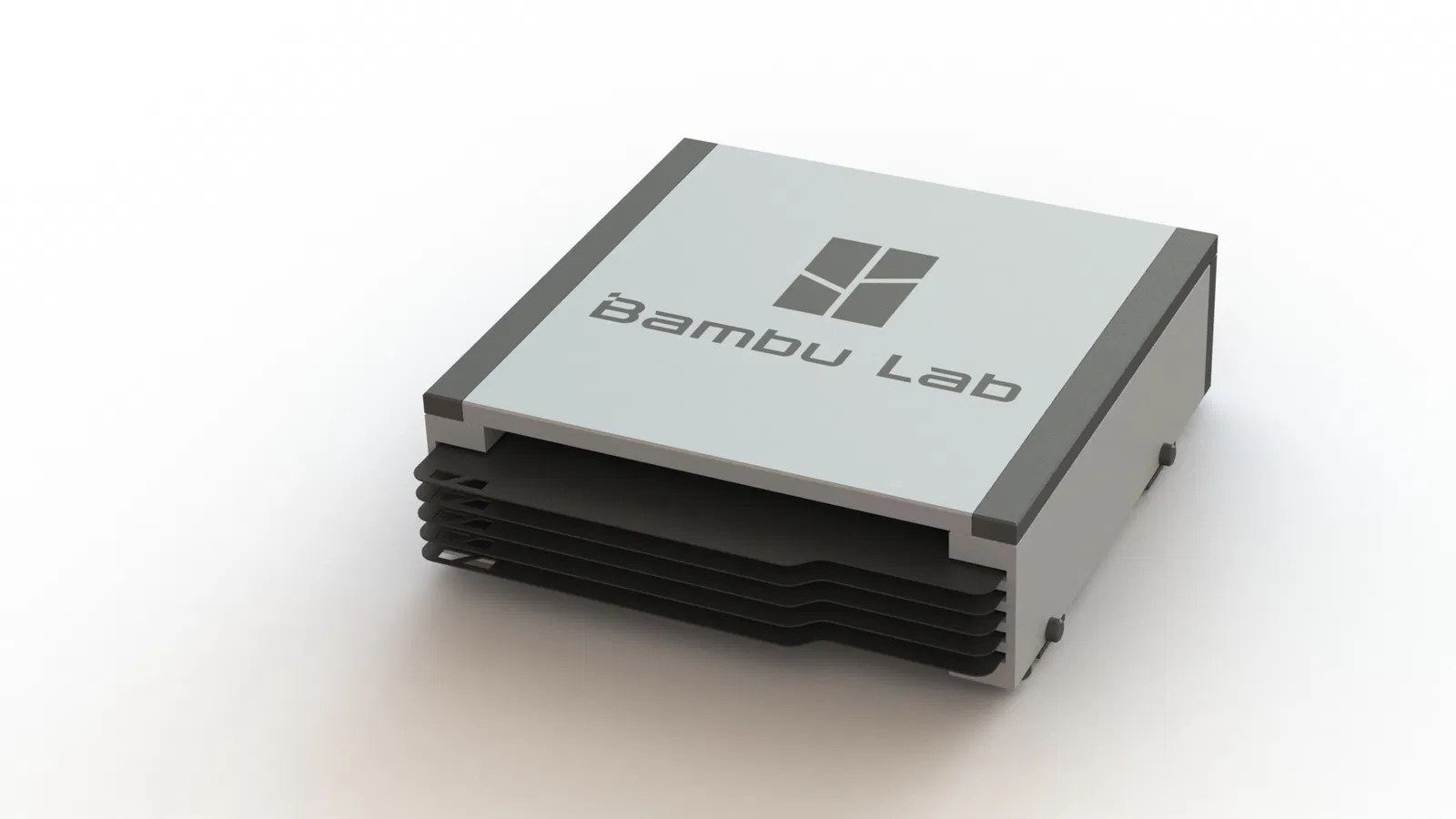

2.3.2.1 - Nắp trên thông thường

2.3.2.2 - Nắp trên được làm bằng nắp của Hộp cho MMSS

    2.3.3 Sau khi chọn nắp trên, bạn có thể in các mô-đun tương ứng từ tệp “_rack_tops_modules.3mf_”.

Nếu MMSS = 2.4 thì;

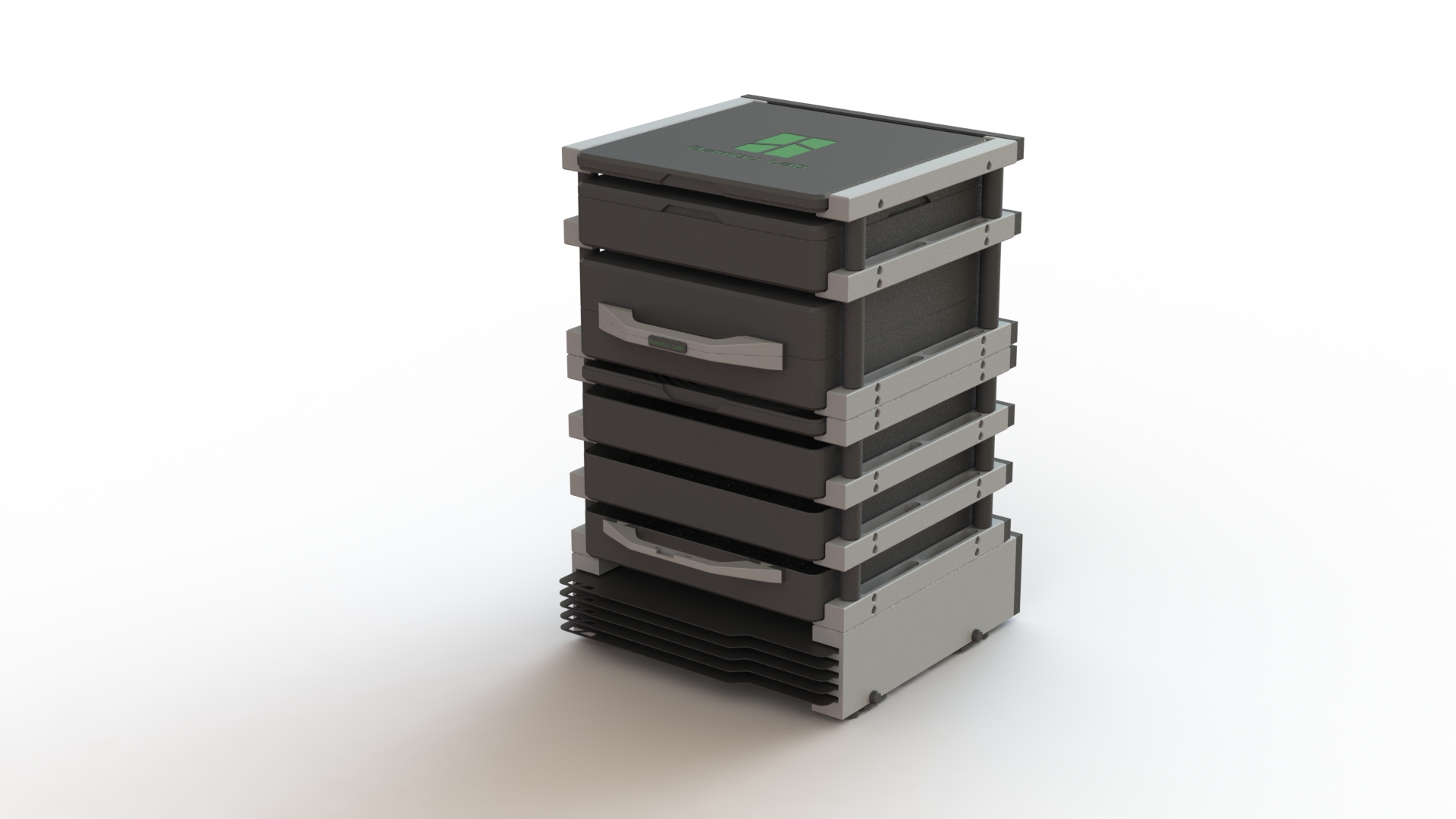

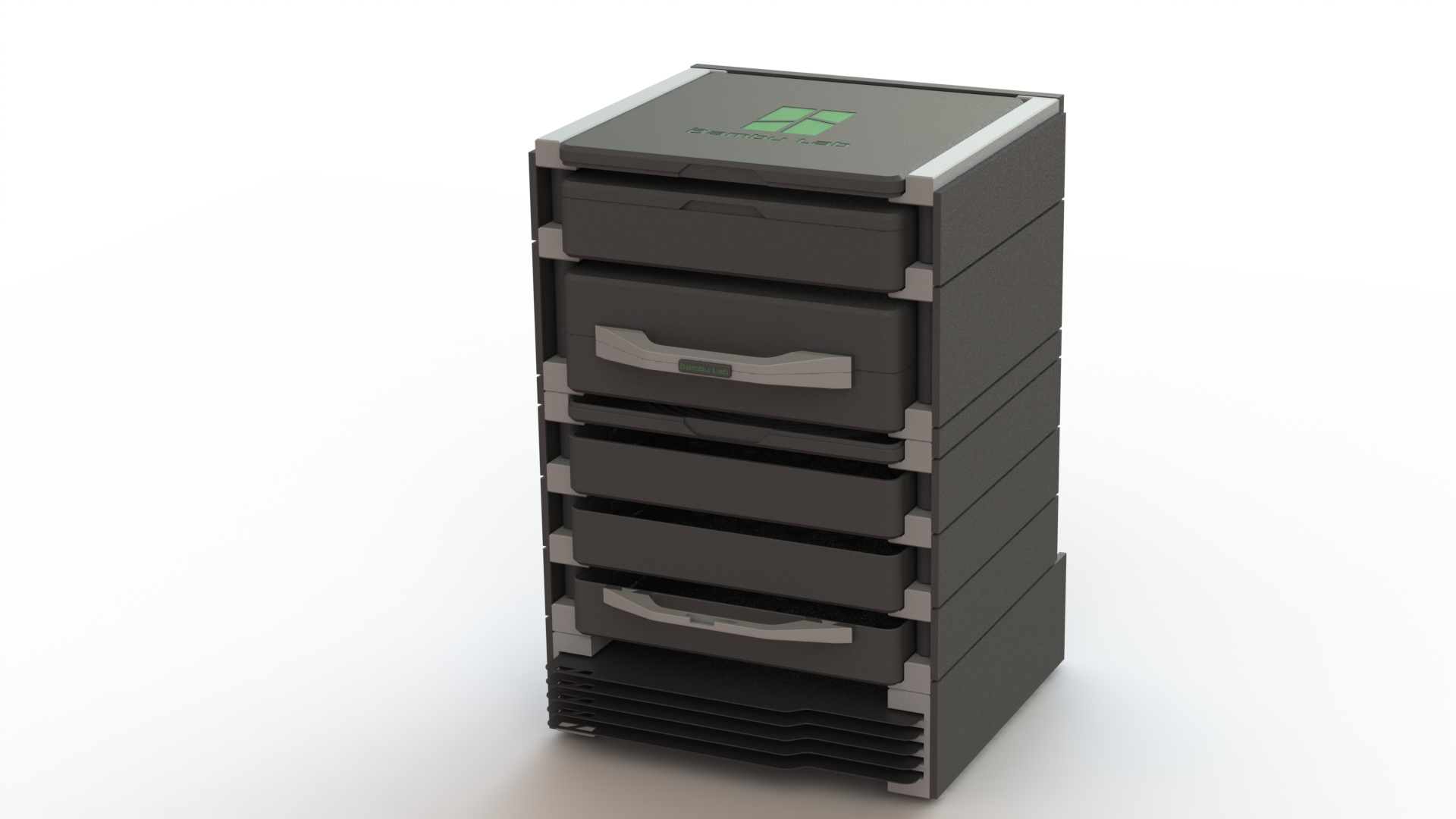

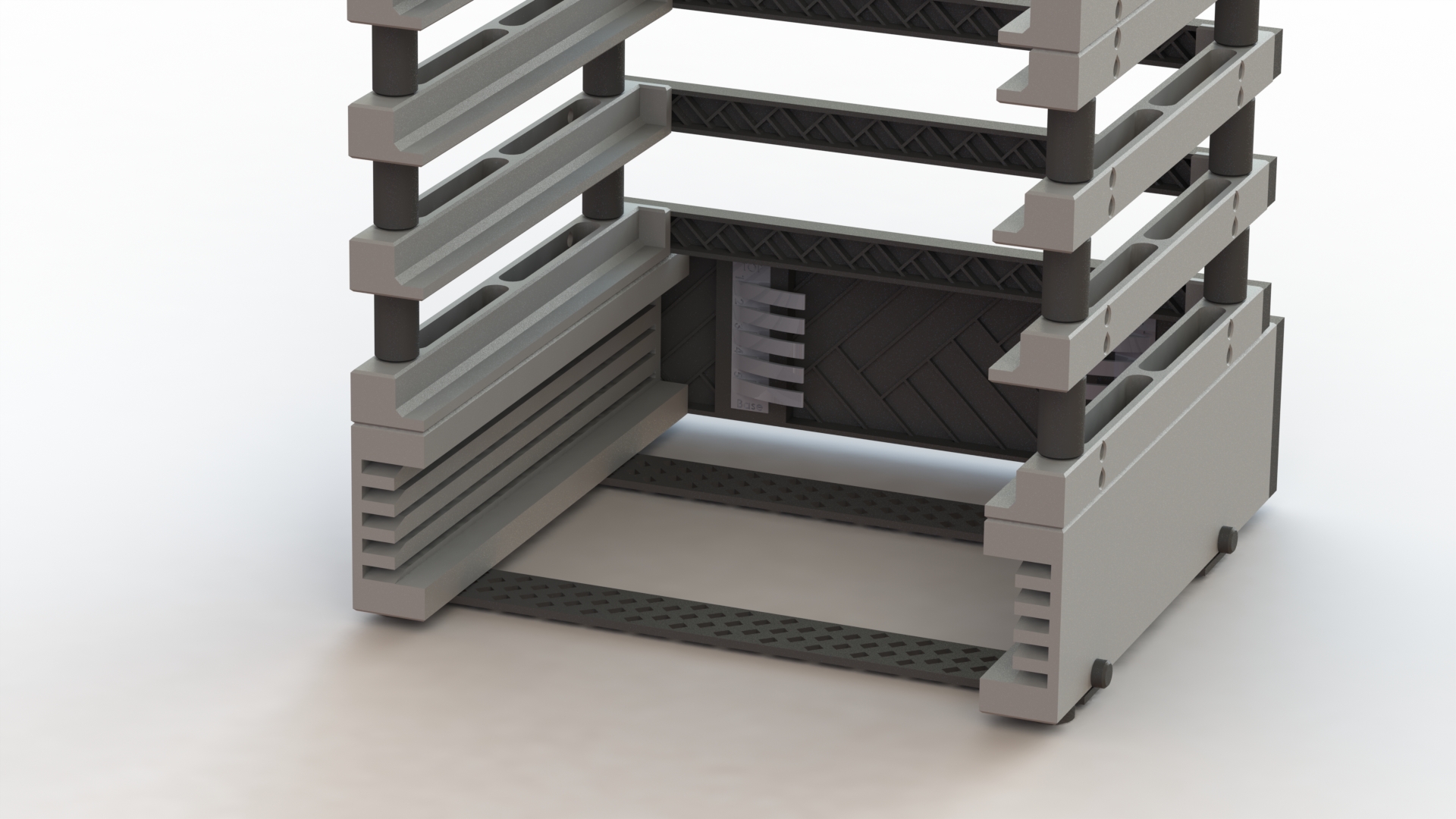

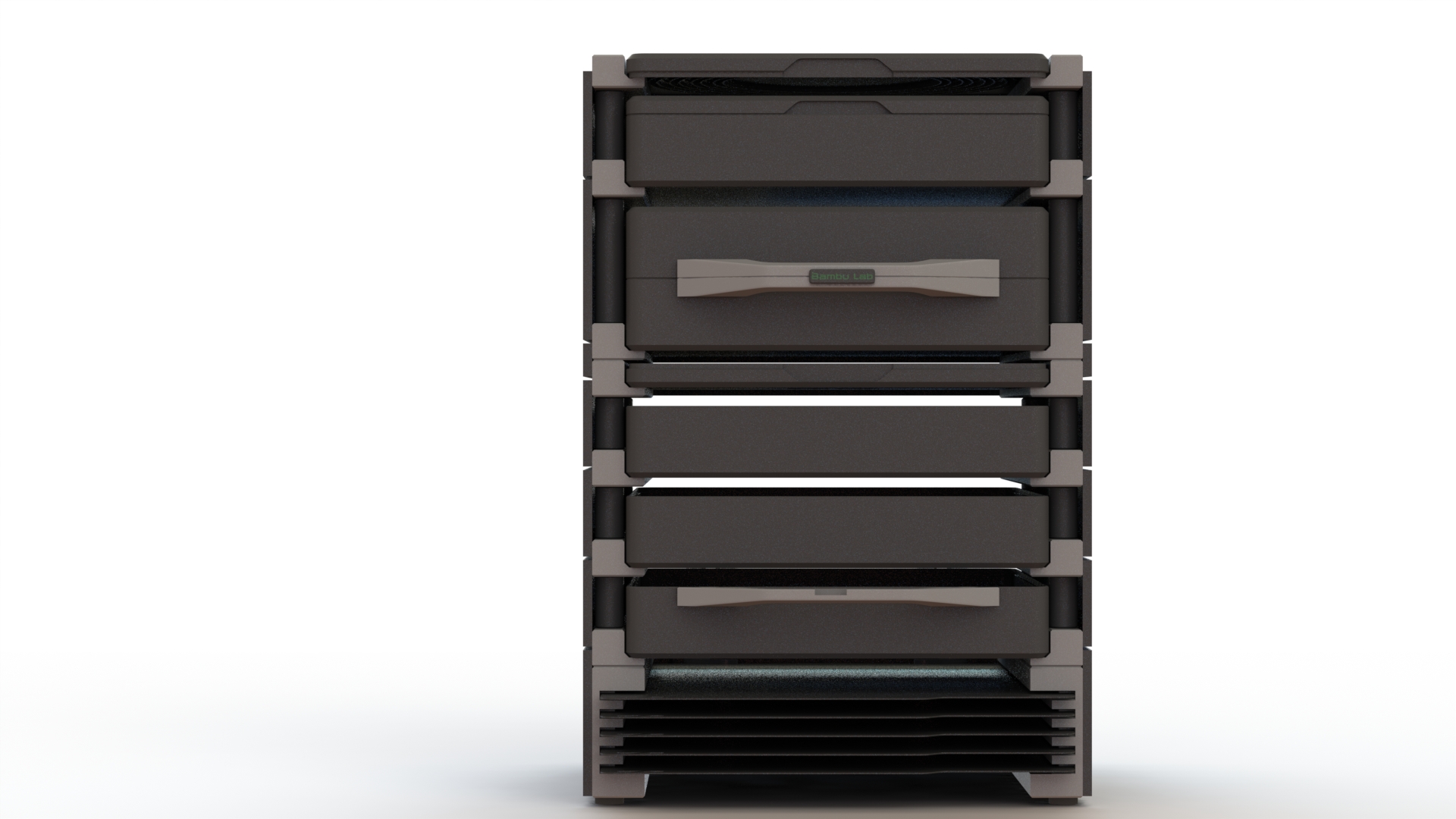

2.4 Kệ hoàn chỉnh - Cái này sẽ thêm một số tấm chắn vào hai bên của kệ, làm cho nó trông như thế này:

Giao diện có thể thay đổi tùy thuộc vào các mô-đun bạn đã chọn ở các bước trước.

    2.4.1 Bạn có thể thấy rằng bạn sẽ cần các tấm chắn khác nhau tùy thuộc vào chiều cao của các mô-đun, điều gì đó rất giống với tình huống của các Cột A, B và C.

Để in cái này, bạn phải chọn những gì bạn cần trong tệp “_rack_lateral_panels.3mf_”

Nếu bạn có “Hộp đựng cho MMSS” với nắp dưới cho ống PTFE, hãy sử dụng “Nắp E”

Nếu bạn dự định sử dụng hộp đựng có nắp ở một trong các giai đoạn trung gian, bạn nên sử dụng Cột C và Nắp mới; Nắp F (Tấm chắn bên_F.step)

Hướng dẫn in ấn

Bắt buộc là filament phải được hiệu chỉnh. Những thứ như chân voi có thể gây ra sự cố khi lắp ráp.

Tôi đã cố gắng đưa tất cả các cấu hình đã hoạt động với tôi vào các tệp 3mf, nhưng đây không phải là "khoa học chính xác", bạn cần phải thử nghiệm. Vì vậy, xin đừng in các bộ phận lớn, hãy thử trên một phần trước, xem mọi thứ có khớp không, và chỉ sau đó bạn mới nên tiếp tục.

Hãy thử in ở độ cao lớp 0.2mm.

• Các khớp nối cần được kiểm tra, và nếu chúng "chắc chắn", bạn có thể cần một chút lực để lắp ráp. Nếu cần, hãy sử dụng công cụ.
  • Cấu trúc cần phải ổn định khi chịu tải trọng (hãy nhớ rằng hộp hoặc hộp đựng đầy vật liệu sẽ nặng khoảng 1 kg (2.2 pounds), hoặc hơn một chút).

Như bạn đã hiểu, tôi không chịu trách nhiệm về bất kỳ thiệt hại hoặc mất mát vật liệu nào có thể phát sinh từ việc in dự án này.

Vật liệu sử dụng

• Nếu bạn sử dụng các liên kết liên kết này để mua filament, bạn sẽ trả cùng một số tiền và tôi sẽ nhận được một khoản "hoa hồng" nhỏ. Cảm ơn!
  • Filament đã sử dụng trong dự án này, chọn bất kỳ màu nào bạn thích. Để có kết quả tốt nhất và nếu máy in của bạn có thể làm được, hãy sử dụng PLA với sợi carbon, hoàn thiện tuyệt vời! Có lẽ đã đến lúc thử mẫu thử mà bạn có thể đã nhận được cùng với máy in của mình (người dùng X1C).
  • Tôi cũng đã sử dụng một số PETG trong dự án này.

Cảm ơn

Xin gửi lời cảm ơn LỚN đến Michael Sanders từ Printables.com nếu không có sự giúp đỡ của anh ấy, điều này đã không thể hoàn thành trong một thời gian ngắn như vậy.

Và cảm ơn tất cả những người đã ủng hộ quá trình phát triển dự án này, và họ đều là những người trong câu lạc bộ "của tôi", quá khứ, hiện tại và tương lai, chính nhờ họ mà dự án này giờ đây miễn phí cho tất cả mọi người.!

Nhật ký thay đổi:

• 19-09-2023 - thay đổi đường kính của chân TPU để khớp tốt hơn. Nếu bạn đã có chúng, chỉ cần đặt một ít filament TPU sang một bên nếu bạn thấy chúng bị lỏng.
• 21-09-2023 - Bố cục tốt hơn của tệp “_rack_lowermodule.3mf”. Cảm ơn Amateus3D
• 22-09-2023 - Back_plate_narrow giờ đây có các chốt chắc chắn hơn. Tệp đã thay đổi “_rack_middlemodules.3mf”. Cảm ơn hoonu.
• 22-09-2023 - Chốt của các tấm chắn bên giờ đây sẽ chắc chắn hơn. Thay đổi một số khía cạnh của bố cục trong tệp 3mf.
• 01-10-2023 - Đã thêm một tấm chắn mới nếu bạn quyết định sử dụng hộp có nắp ở một trong các giai đoạn trung gian (xem mô tả ở trên trong 2.4.1) - Cảm ơn thedevilsjester
• 10-10-2023 - Một số thành viên(1) báo cáo một số vấn đề về độ ổn định của cấu trúc, đặc biệt là cấu hình có phần trên cùng là “nắp trên thông thường” và đã có một số mô-đun, do đó đã có một độ cao nhất định. Bản cập nhật này nhằm giải quyết các vấn đề đó. Do đó, các thành phần được cập nhật là:
  • rack_tops_modules.3mf - trong đó các bước được cập nhật là:
    • Top_plate_for_back.STEP
    • Top_plate_for_front.STEP
    • Top_plate_for_Front_right.STEP
    • Top_plate_for_Front_left.STEP
    • Top_plate_for_BPlate_right.STEP
    • Top_plate_for_BPlate_left.STEP
  • Nếu cấu trúc ổn với bạn, đó là vì các khớp nối ổn và mọi thứ đang hoạt động tốt.
• 12-10-2023 - Logo Bambu Lab đã bị đảo ngược, cái này có thể tìm thấy trong tệp: “_racktops.3mf”
  • Một phiên bản chốt mới đã được thêm vào có thể mang lại sự khớp nối tốt hơn trong một số tình huống. Chốt mới này có trong tệp: “_rack_middlemodules.3mf”

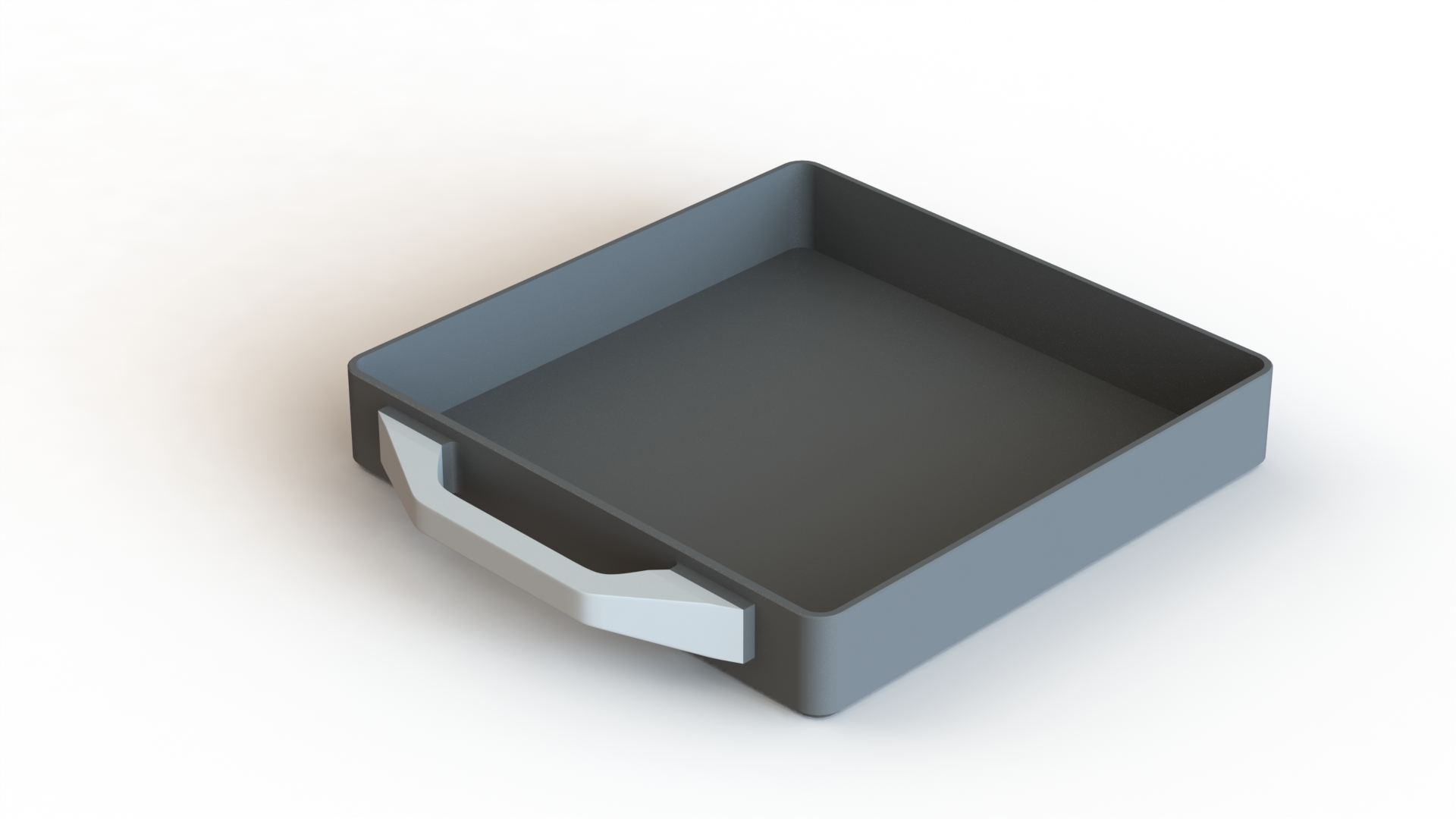

• 18-10-2023 - Đã thêm nắp cho ngăn kéo đơn giản: “_lid_simpledrawer.step”

(1) - Cảm ơn thedevilsjeste và những người khác đã báo cáo.

• 29-10-2023 - Thay đổi nhỏ đối với Lid_Simple_drawer.step - đã thêm một số tính năng để gia cố nắp

Ủng hộ nhà thiết kế:

Vui lòng cân nhắc theo dõi tôi nếu bạn tải xuống và in tác phẩm của tôi. Đó là một cách đơn giản để hỗ trợ hoạt động của tôi và giữ liên lạc với tôi trong tương lai. Sự quan tâm của bạn giúp tôi hiểu giá trị công việc của mình đối với cộng đồng. Cảm ơn bạn!

Thiết kế này miễn phí vì lợi ích của cộng đồng, nhưng nếu bạn thích thiết kế của tôi và muốn đóng góp, bạn có thể quyên góp cho buymeacoffee hoặc paypal, hoặc tốt hơn nữa, tham gia "Câu lạc bộ của tôi" tại printables.com, điều đó sẽ được đánh giá cao.
