Bộ Hiển Thị Seven Segment (Phiên bản 24 giờ)
Phiên bản mechanical seven segment display dùng camshaft với 24 nấc mỗi vòng, hiển thị chuỗi số 0–23 (theo mẫu 0–9 lặp) để làm linh kiện cho đồng hồ 24 giờ. Có danh sách parts, hướng dẫn in và lắp ráp.
Mô tả

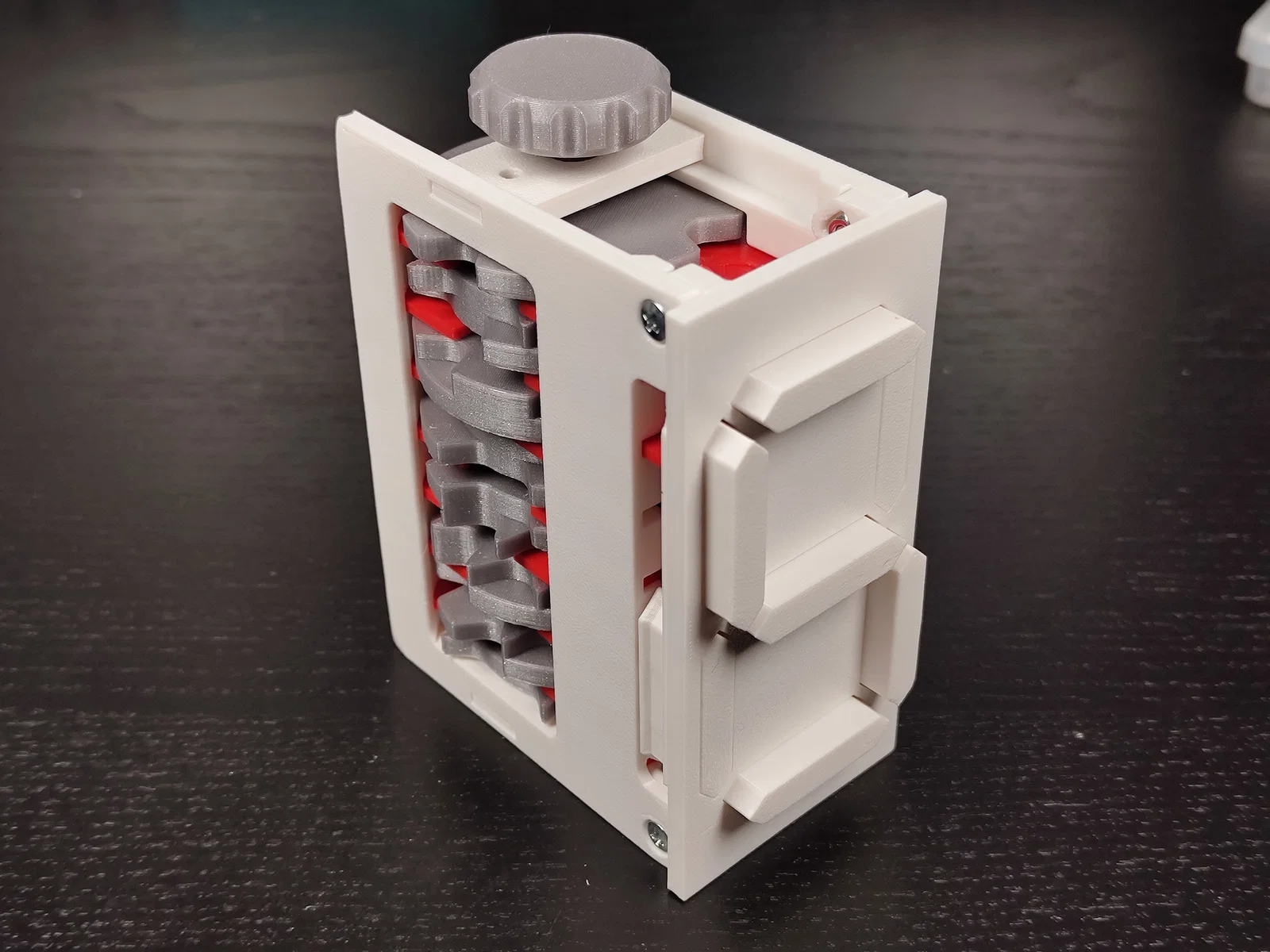

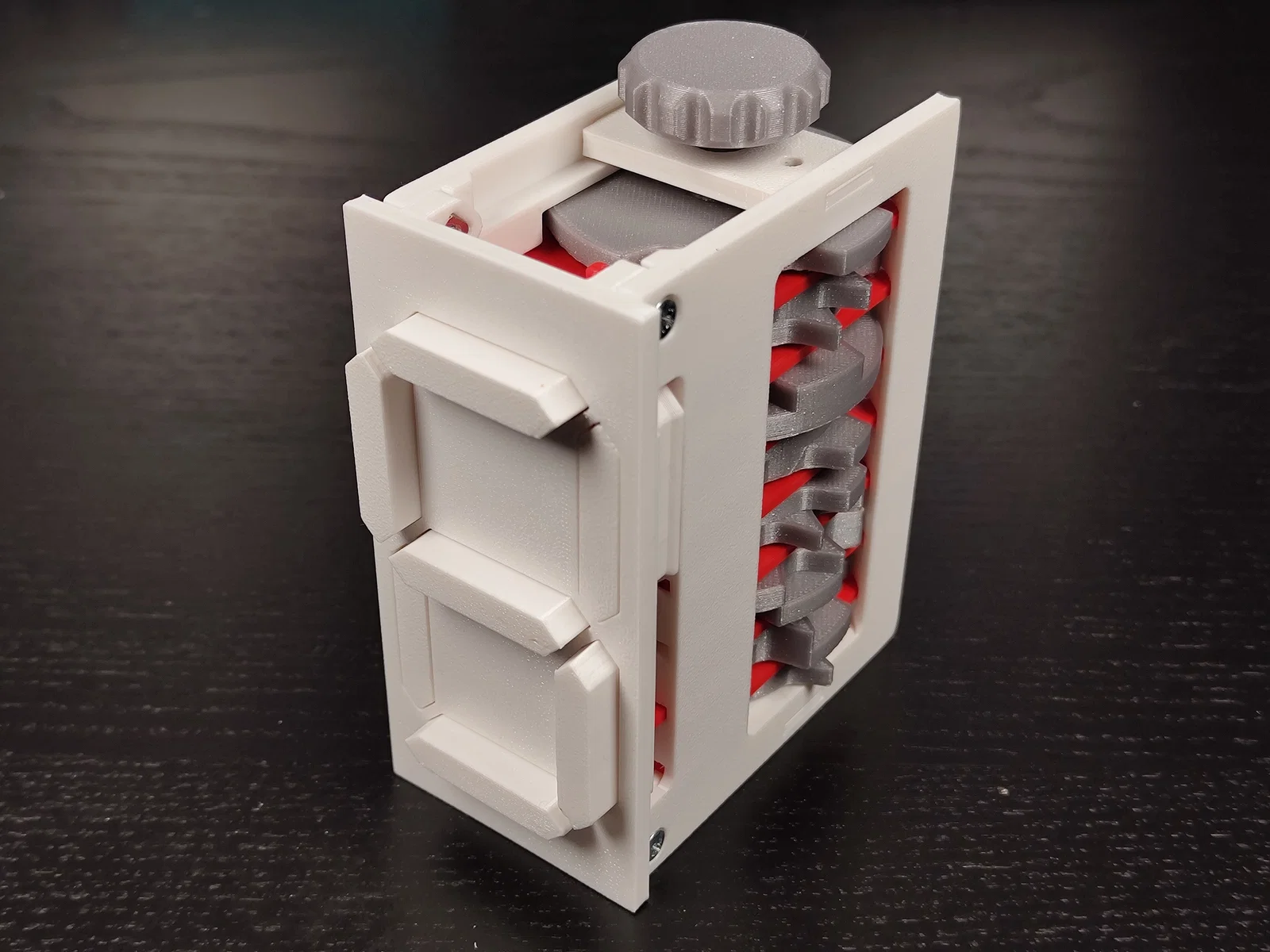

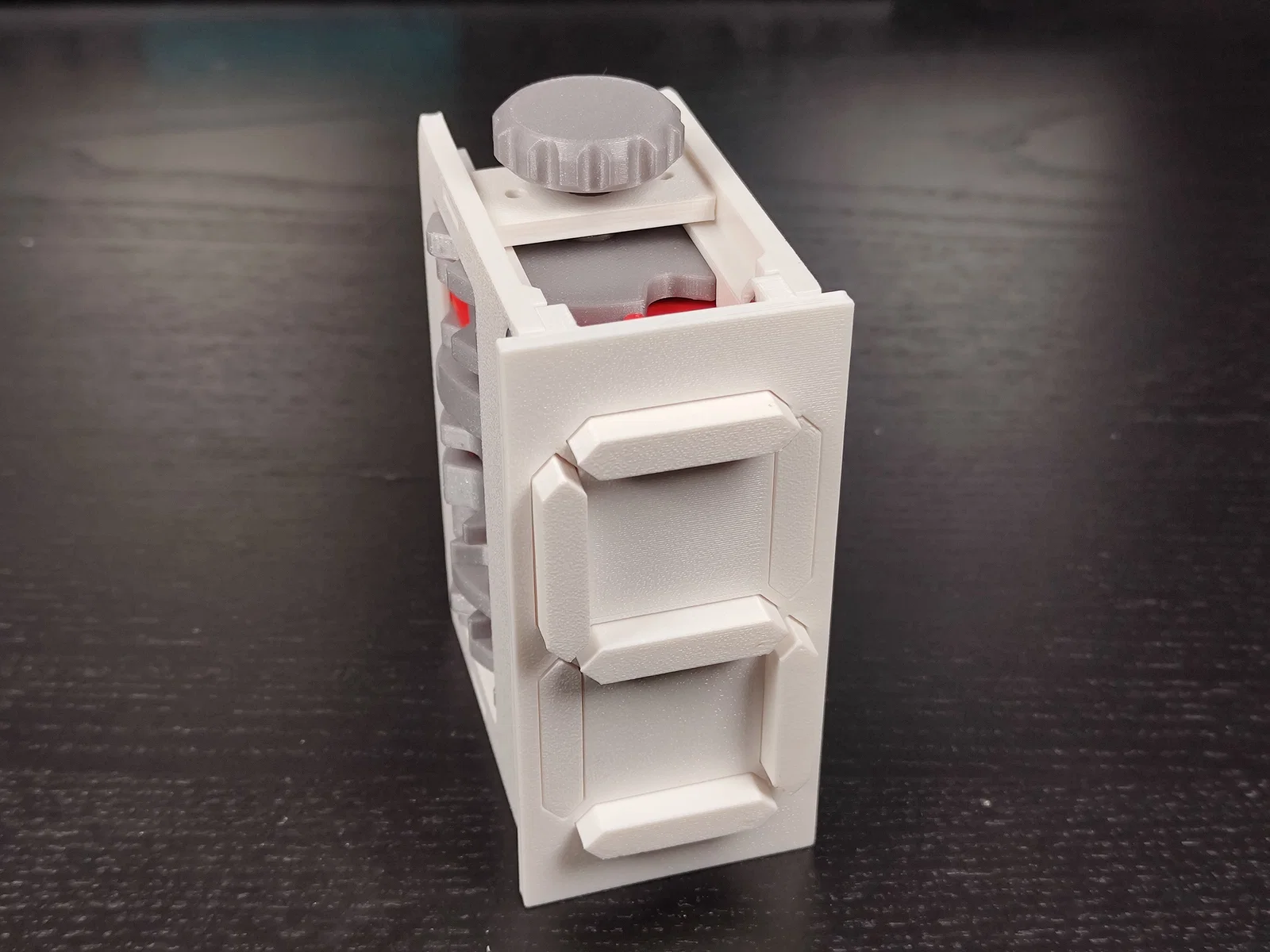

Đây là một mechanical seven segment display đếm từ 0 đến 23 bằng camshaft.
Trong một vòng quay, nó sẽ hiển thị chuỗi số theo mẫu sau:
0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0, 1, 2, 3
Mẫu này được thiết kế riêng để làm một bộ phận của đồng hồ 24 giờ. Nếu bạn cần bản seven segment display “thường” (regular), hãy in mẫu này.
Linh kiện không in (Non-printed parts)
- 8x Square M3 Nuts
- 4x vít M3x6 (hoặc dài hơn)
- Keo dán nhựa (Plastic glue)
Các phần in (Printed parts)
- 1x Front plate
- 2x Side plate
- 2x Top/Bottom Plate
- 7x Segment
- 2x Pusher Right
- 2x Pusher Left
- 3x Pusher Center
- 7x Pusher Pin
- 1x Camshaft
Các chi tiết được đánh dấu ★ là dùng chung với mẫu regular size seven segment display.
In ấn (Printing)
Camshaft nên in dựng đứng và dùng supports. Những phần còn lại có thể in nằm phẳng, không cần supports.
Lắp ráp (Assembly)
Lắp ráp (Assembly)
- Nhét 4 Square M3 Nuts vào front plate và dán cố định lại
- Gắn một pusher pin vào mỗi pusher plate rồi dán cố định.
- Nối một segment vào từng pusher như trong hình.
- Đặt các segment vào front plate.
- Gắn side plate ở phía mà các pushers không có khe mở, rồi bắt vít cố định.
- Tùy chọn: Nhét Square M3 Nuts vào top và bottom plate rồi dán cố định. Mấy con nut này có thể dùng sau để gắn thêm bộ phận khác vào seven segment display.
- Đặt camshaft nằm giữa top và bottom plate, rồi đưa cụm này vào trong bộ.
- Gắn side plate còn lại và bắt vít cố định.
- Gắn núm vặn (knob).
