Case micro RAK19003 cho Meshtastic (RAK19003-micro case for Meshtastic)

**Bạn có thể mua sẵn (đã in) case này và các mẫu khác:**

Khách hàng tại Mỹ có thể mua từ QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng tại UK/EU có thể mua từ 3DChicken:
(https://www.3dchicken.co.uk)


Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hay trục lợi dưới bất kỳ hình thức nào từ thiết kế của tôi khi chưa có sự cho phép rõ ràng.

Ai quan tâm đến việc cấp phép thiết kế này để bán theo dạng không thương mại (tức là bán riêng lẻ/quy mô cá nhân) có thể nhắn tôi tại đây để trao đổi. Vui lòng tôn trọng các giới hạn của giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/), và nếu bạn thấy thiết kế của tôi bị đem đi bán, mình khuyến khích bạn liên hệ báo lại cho tôi.

Nói vậy rồi, giờ tới phần model…


Cập nhật 5-September-2023:

• Đã upload v13 cho toàn bộ các mẫu case, kèm nhiều tinh chỉnh

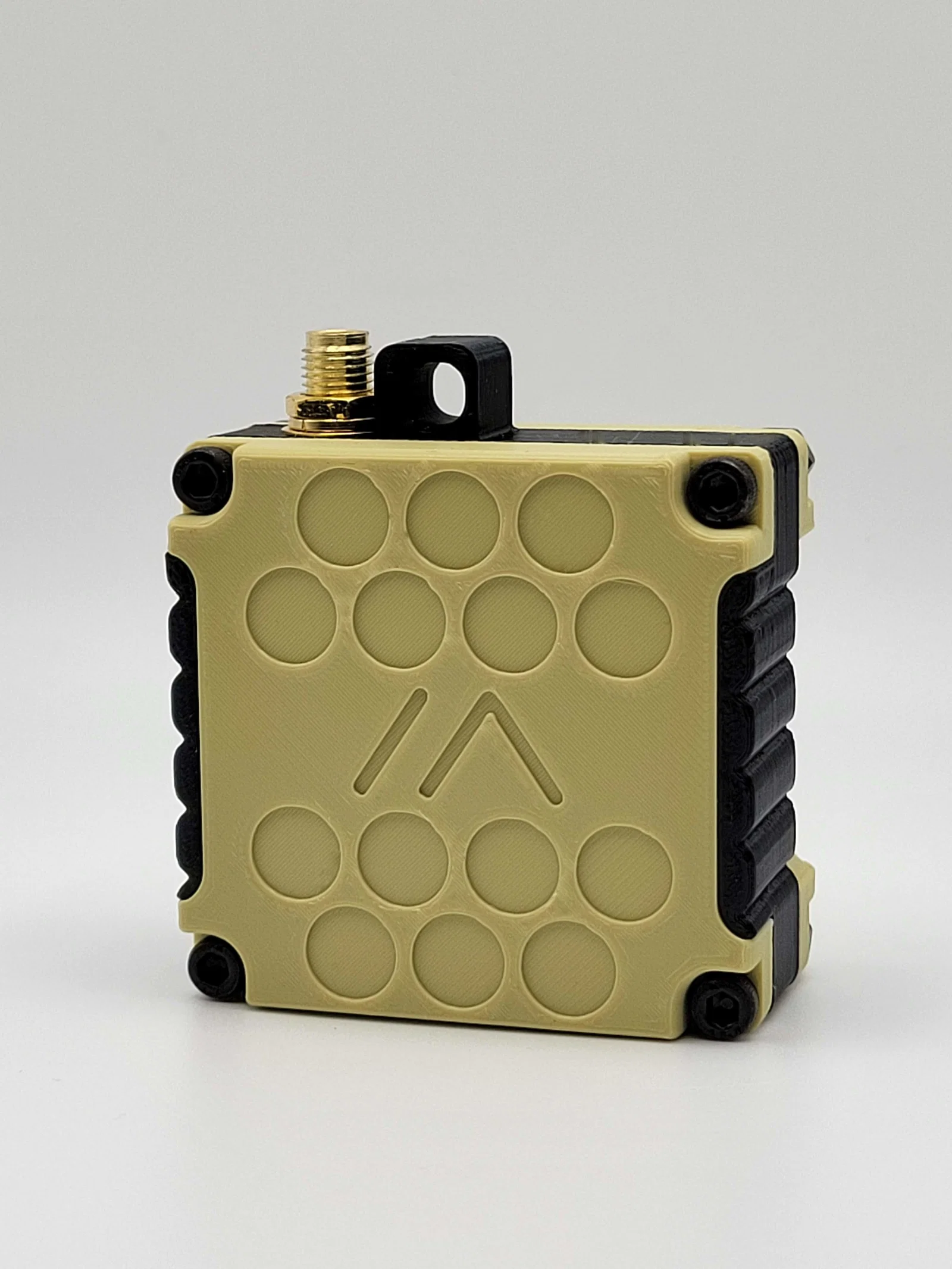

• Thêm pattern mới ‘Waves’

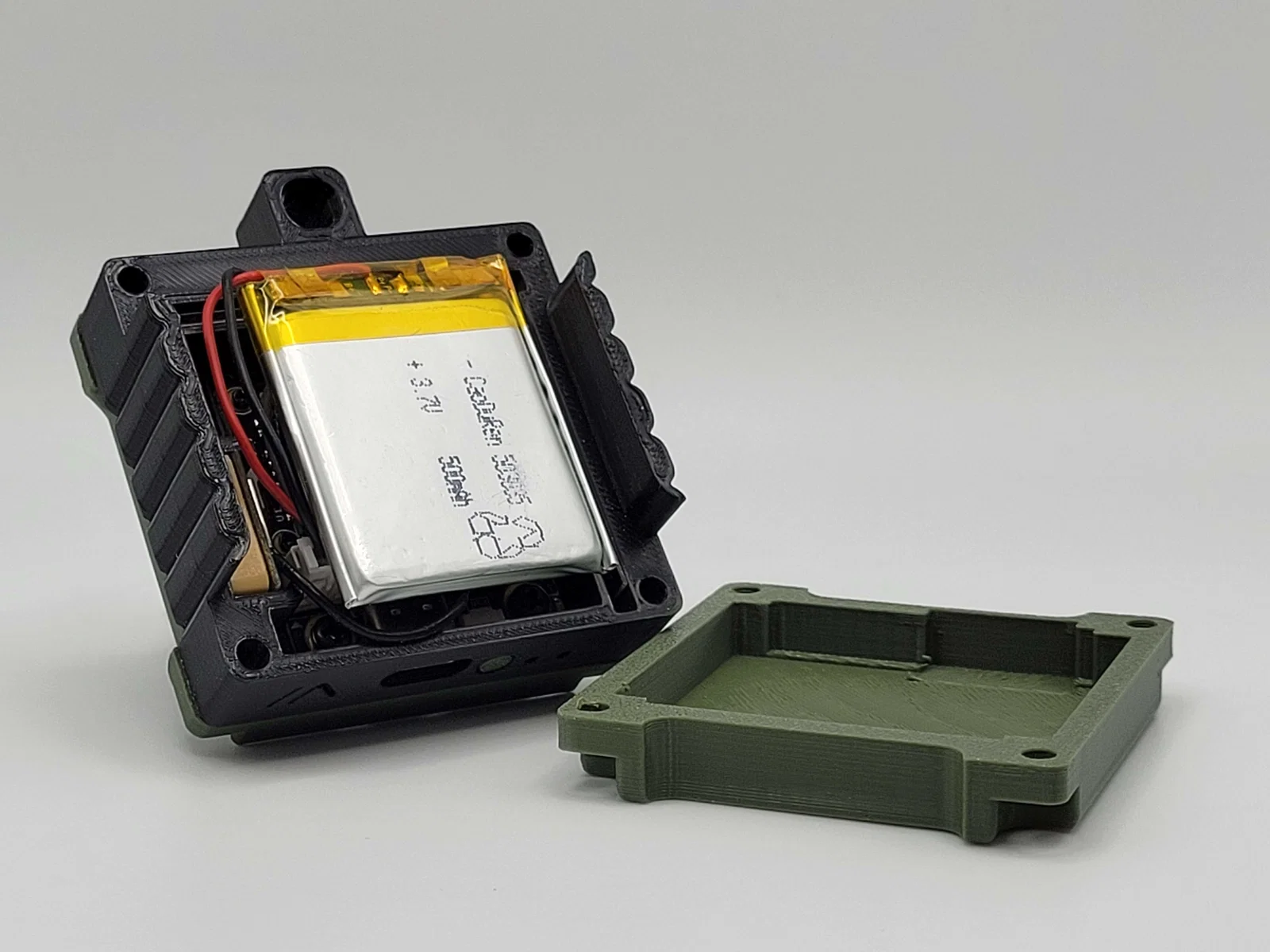

• Thêm nắp lưng để hỗ trợ pin li-po dày 6mm, 8mm và 10mm

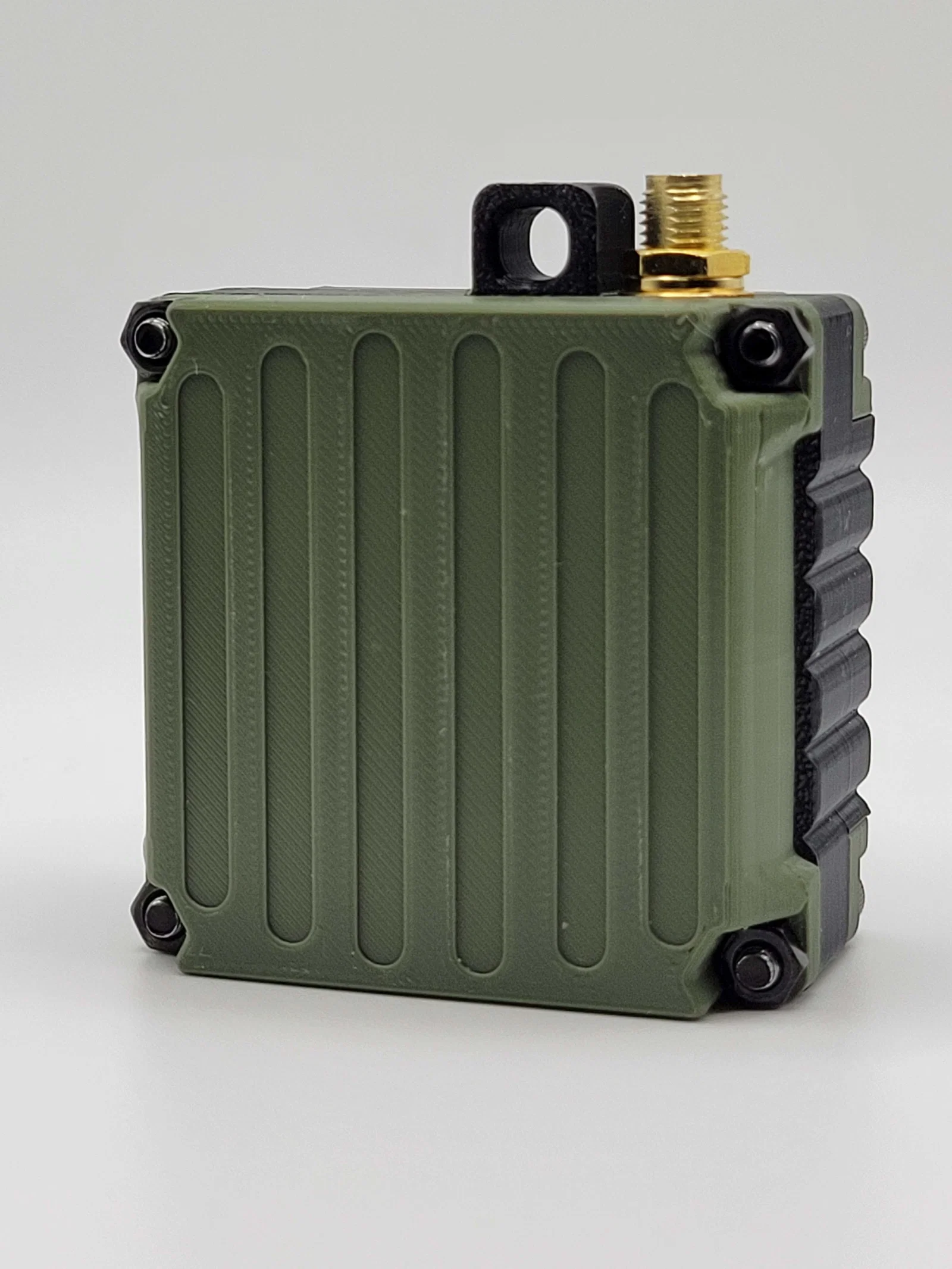

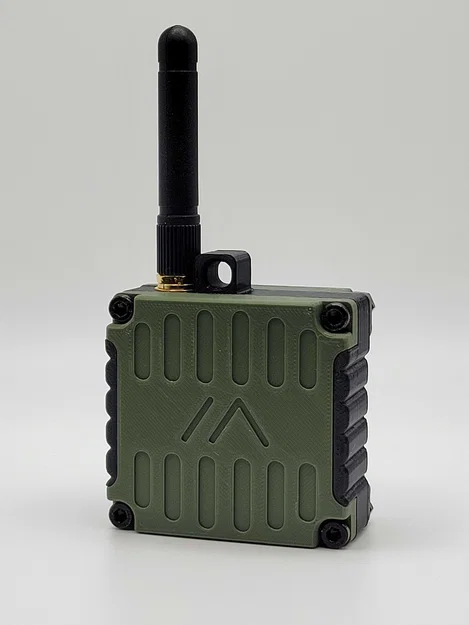

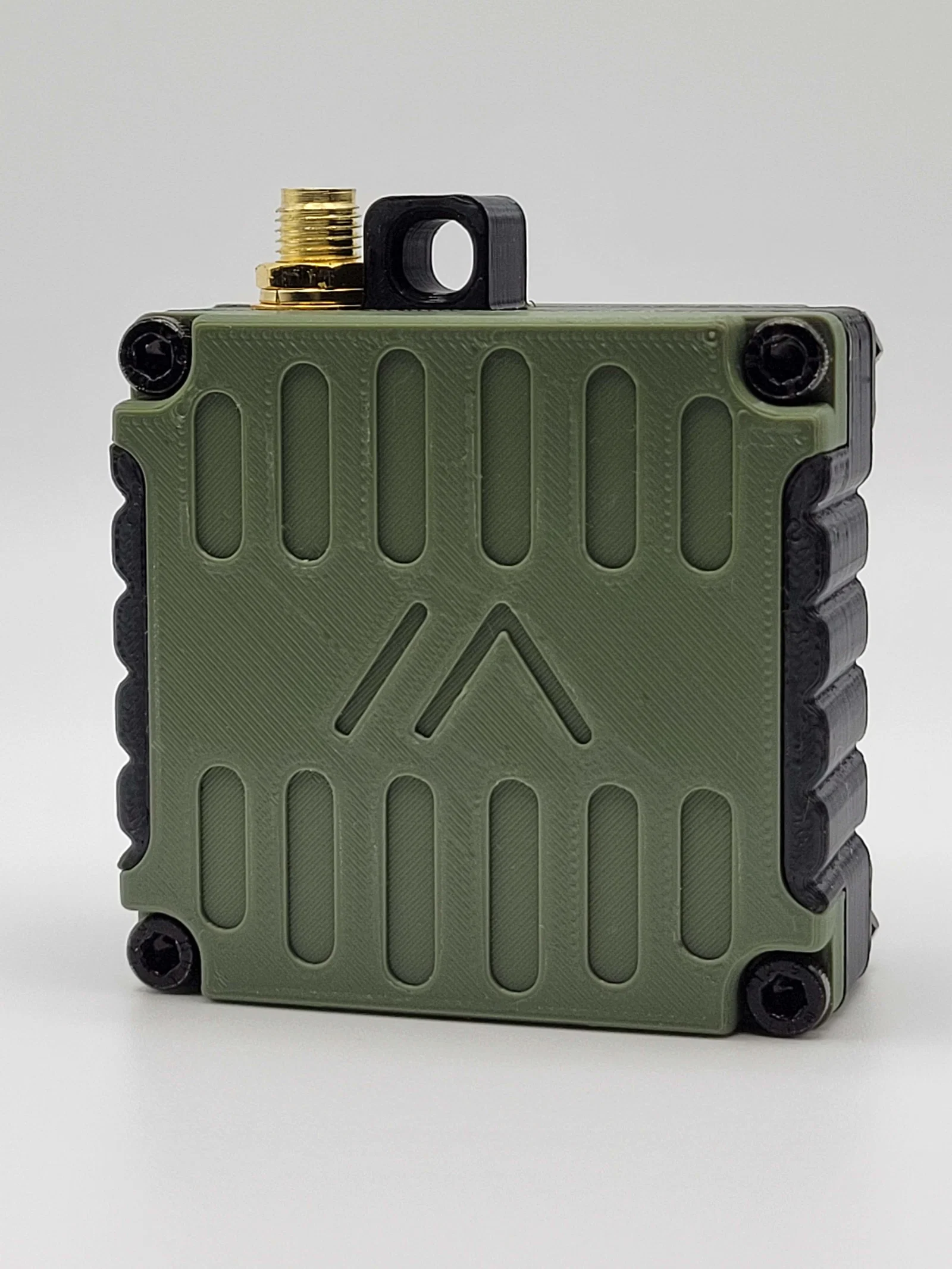

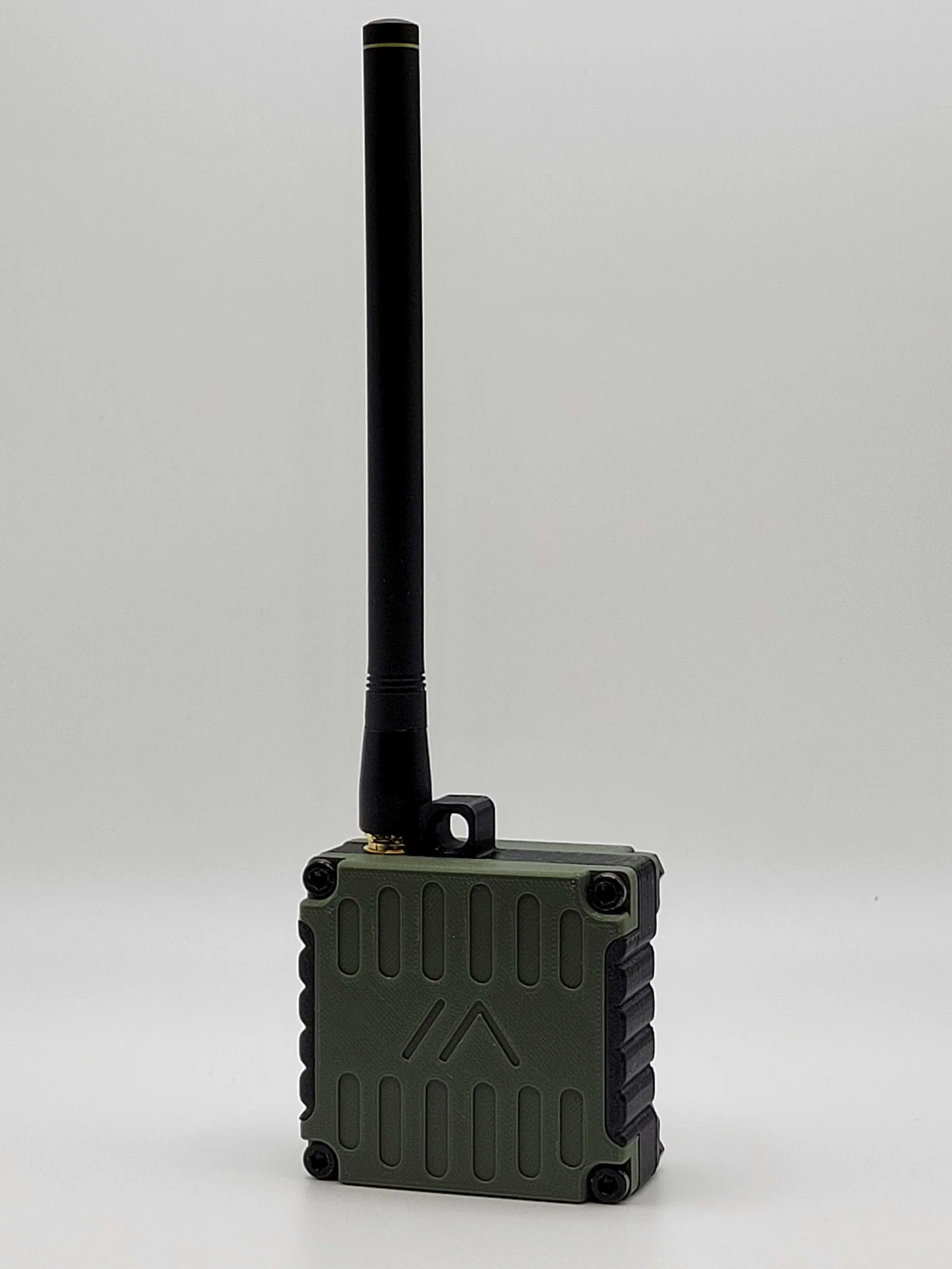

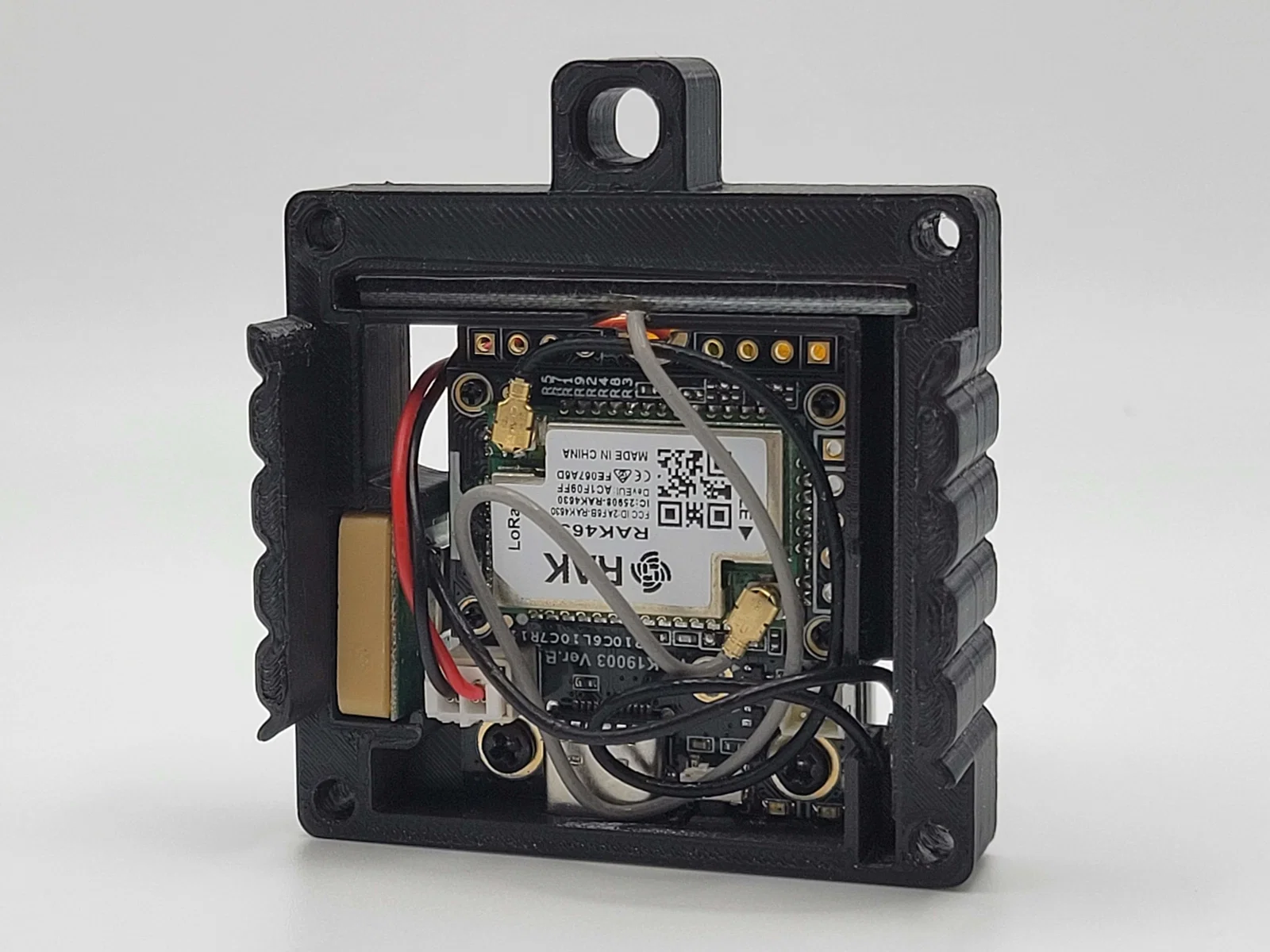

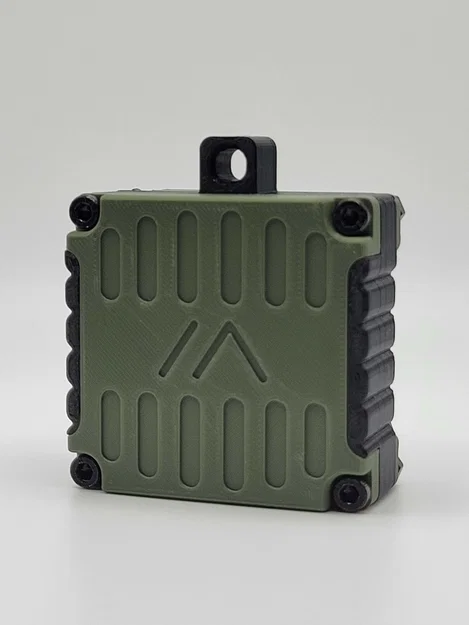

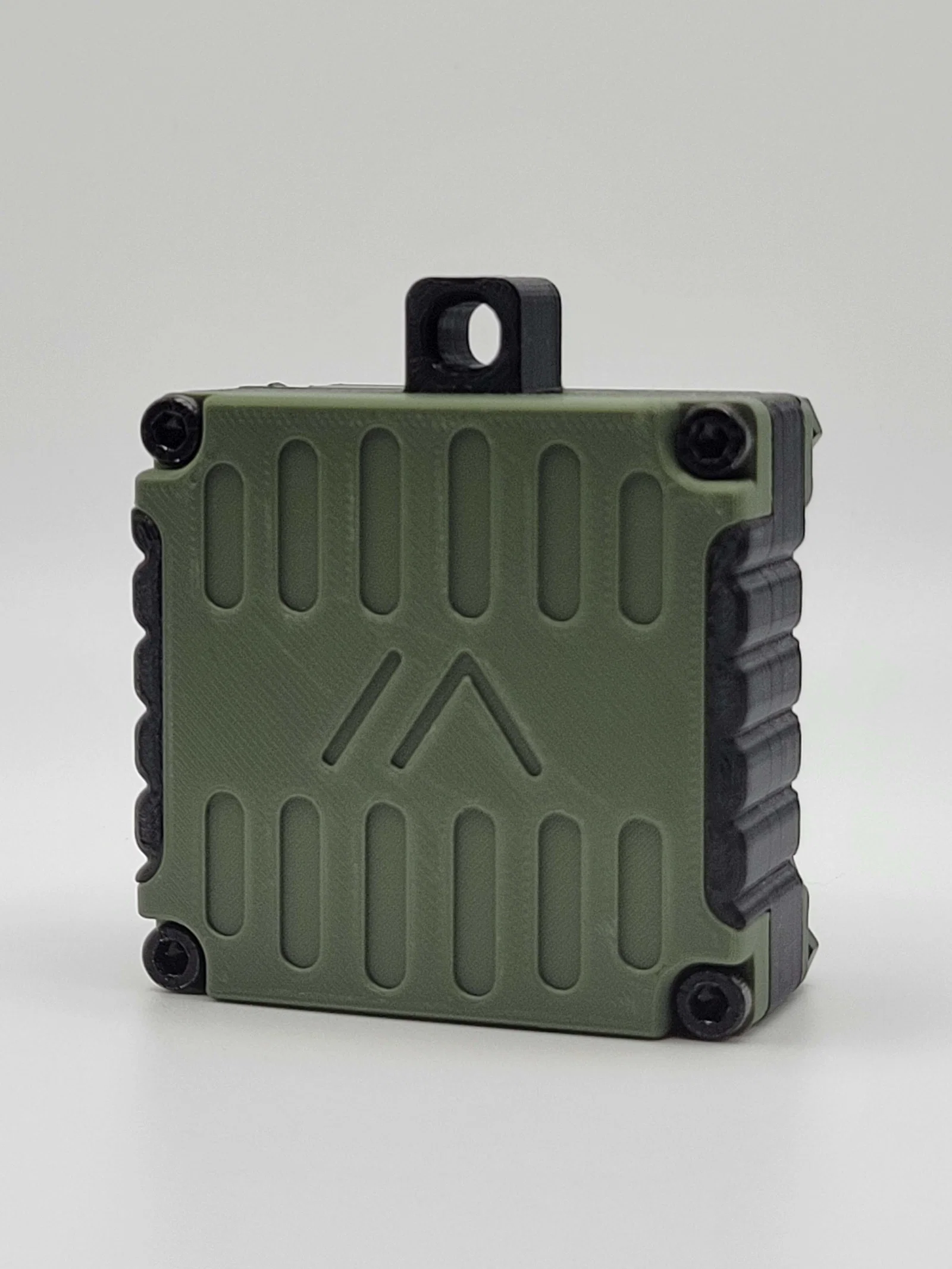

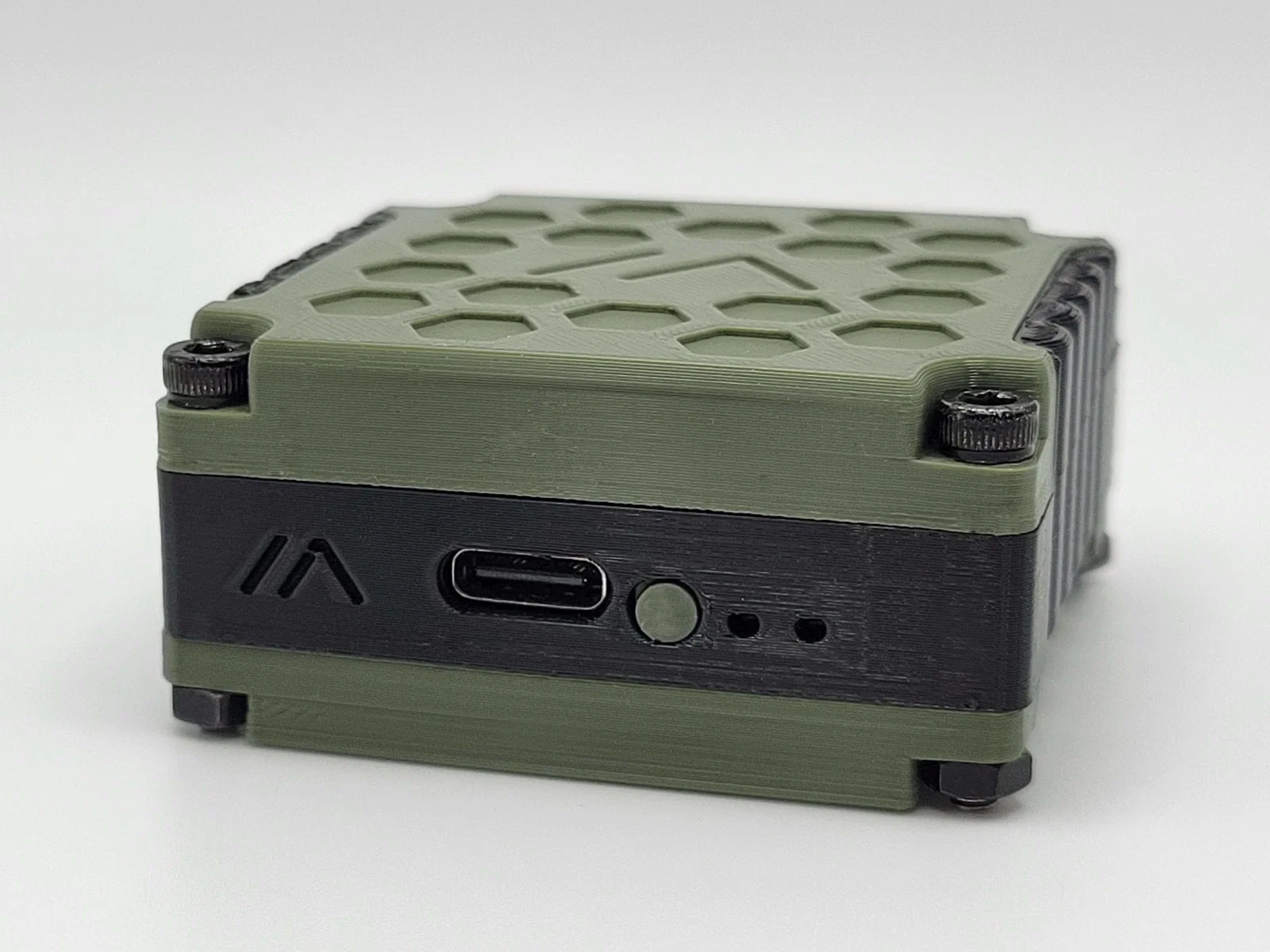

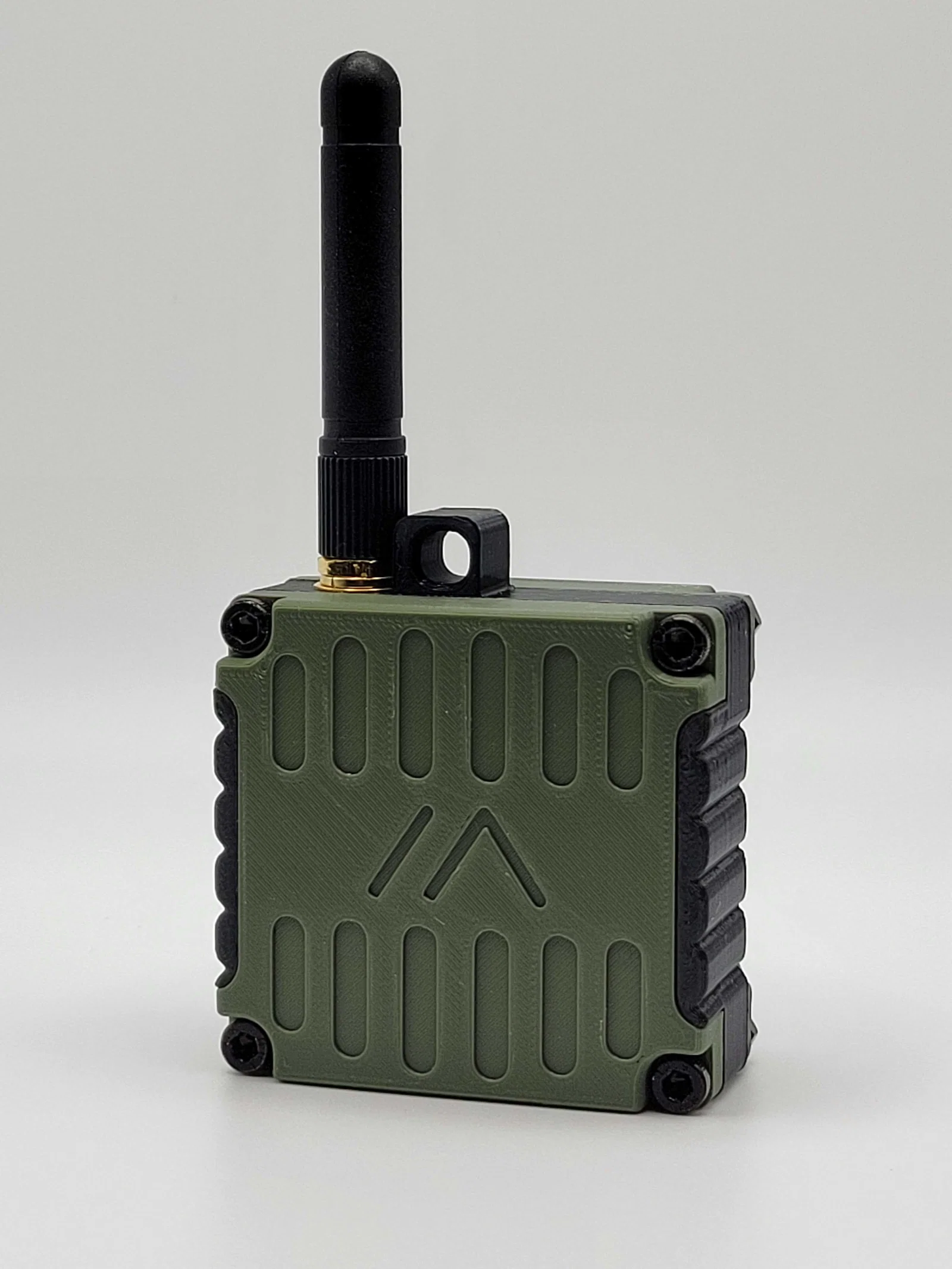

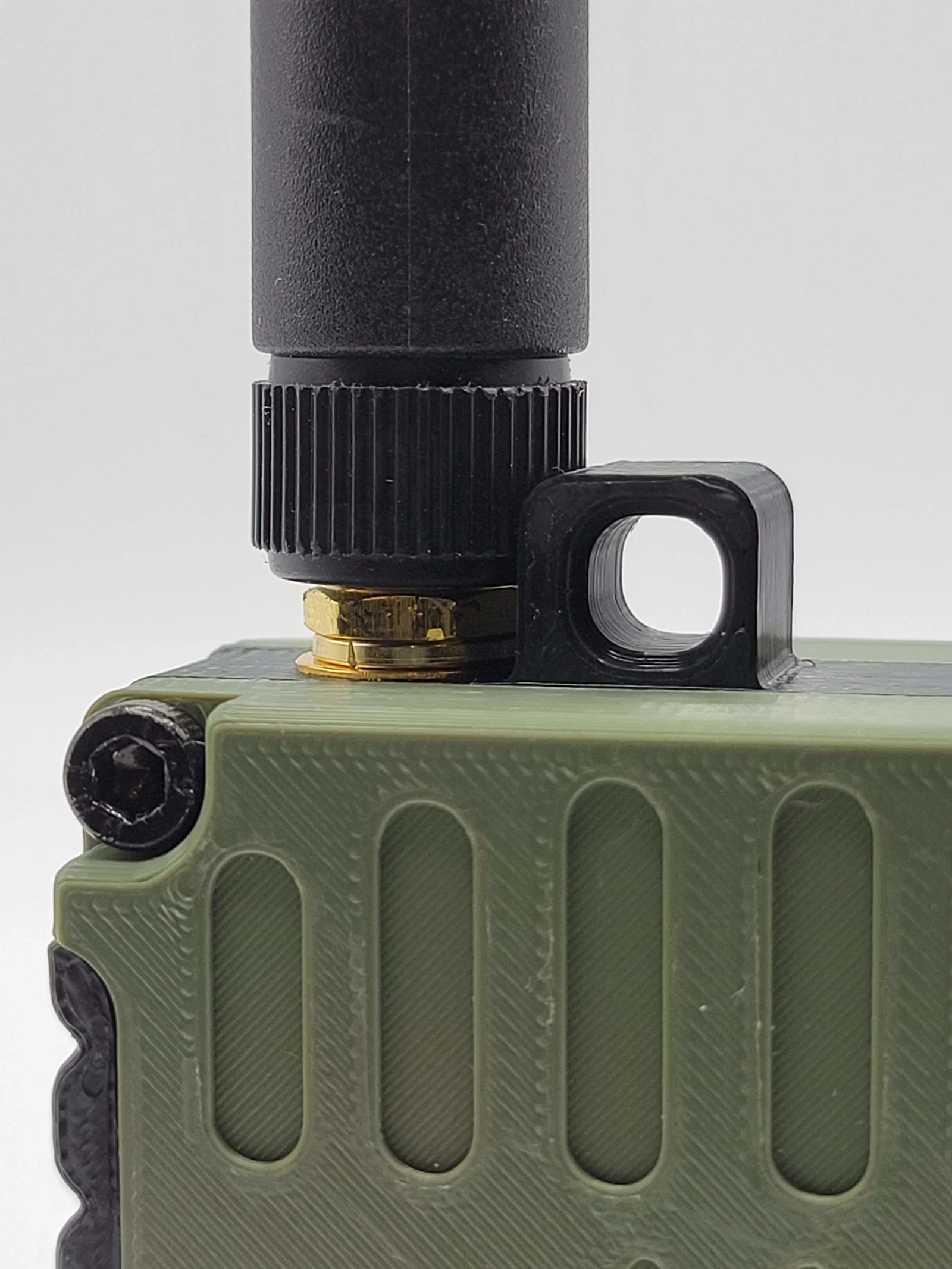

Đây là một micro case cho bo mạch nền RAKwireless RAK19003 WisBlock, thiết kế hướng tới dự án Meshtastic (https://meshtastic.org). Case có thể chứa RAK19003 base board cùng các module RAK4631 (LoRa), RAK12500 (GNSS/GPS) và RAK18001 (piezo buzzer).

Phần cứng bắt buộc:

• Bốn (4) ốc M3x20mm đầu trụ lục giác âm (socket head cap screws)
• Bốn (4) tán M3
• Hai (2) ốc M2.5 (để cố định board RAK vào khung)
• Một (1) bộ pin LiPo: 500mAh từ https://amazon.com/gp/product/B091FKGW8H

Phần cứng tuỳ chọn:

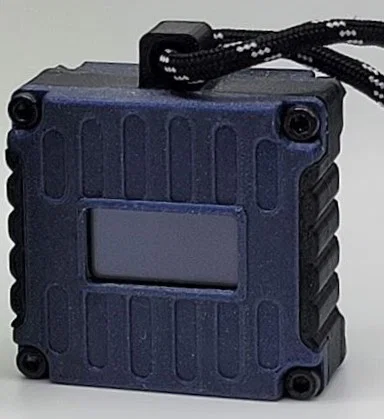

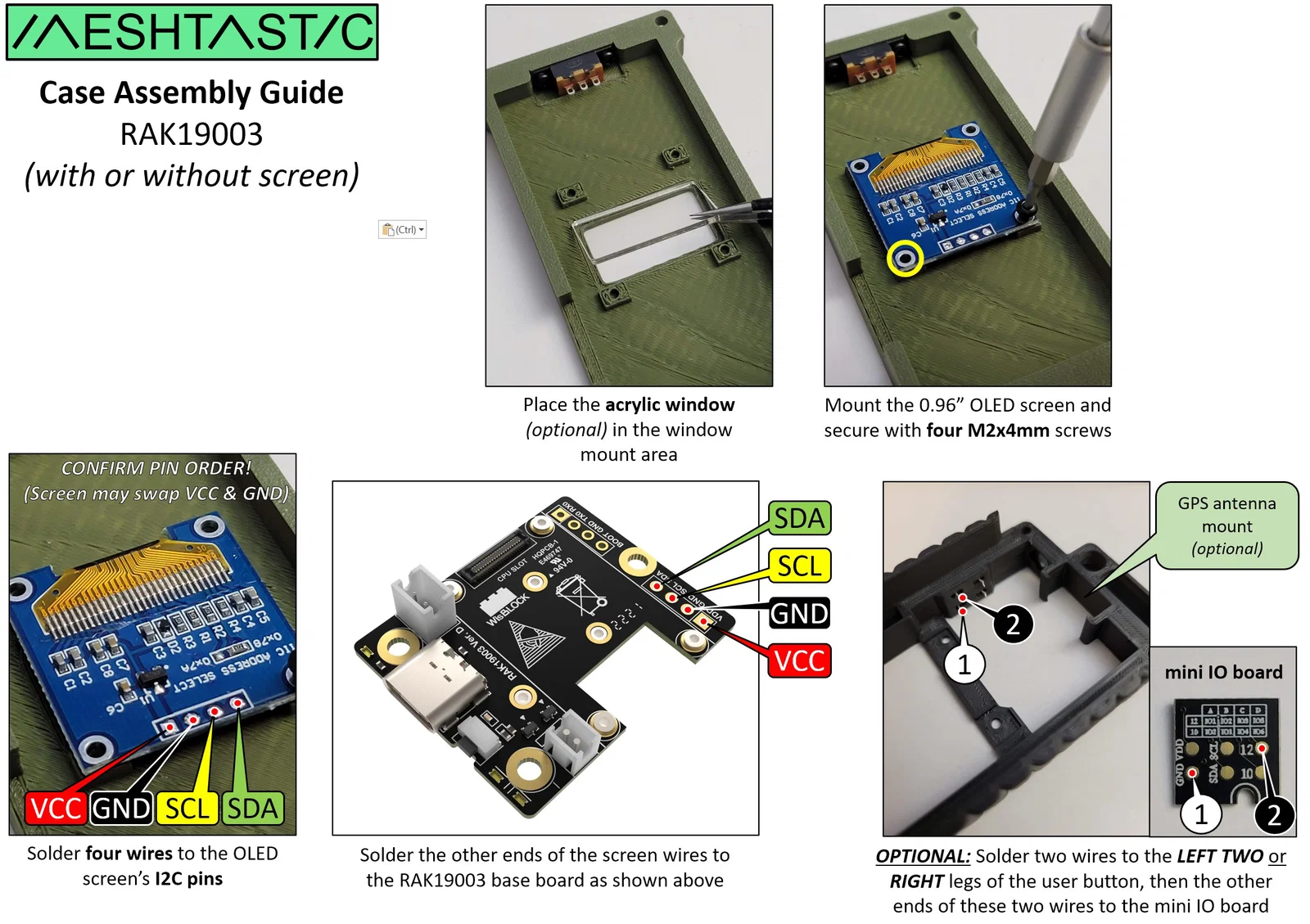

• Màn hình OLED RAK1921 hoặc tương đương 0.96"
• Bốn (4) ốc M2x4mm (để gắn màn hình OLED)
• Bốn (4) long đền M2 (để gắn màn hình OLED)
• Một (1) nút nhấn micro loại nhấn-nhả (momentary) (cho IO5/user button): https://amazon.com/gp/product/B07C7211PJ - Lưu ý: user button cần một “mini IO board” để đưa ra chân IO5 (chân này không có sẵn về mặt phần cứng trên RAK19003 base board) (https://www.etsy.com/listing/1254963521/mini-io-expansion-board-for-rak-wireless)
• Một (1) công tắc micro loại gạt/chốt (latching, không phải momentary): https://amazon.com/gp/product/B086L2GPGX - Lưu ý: chỉ cần nếu bạn muốn có công tắc ngắt pin (battery cutoff); không thể dùng đồng thời với nút nhấn momentary cho IO5/user button

Các file model tối thiểu cần có:

• RAK19003-micro_back_noGPS- (pin lắp dưới nắp trước)
• +OR+ RAK19003-micro-back- (bắt buộc dùng với màn OLED để pin nằm dưới nắp lưng vừa)
• RAK19003-micro_button-reset
• RAK19003-micro_frame
• RAK19003-micro_front-
• +OR+ RAK19003-micro_front_noscreen-

File model tuỳ chọn:

• RAK19003-micro_frame-internal-antenna (dùng khi chỉ sử dụng anten PCB của RAK)

Ghi chú:

• Nếu dùng màn OLED thì pin phải được gắn ở phía sau case, và bạn phải dùng nắp lưng back_noGPS- đi kèm; nếu không thì pin sẽ không vừa.
• Kích thước: 50mm (Dài) x 48mm (Rộng) x 24mm (Cao)
