Case RAK19007/RAK5005 cho Meshtastic

**Bạn có thể mua sẵn (đã in) case này và nhiều mẫu khác:**

Khách hàng tại Mỹ có thể mua từ QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng tại UK/EU có thể mua từ 3DChicken:
(https://www.3dchicken.co.uk)


Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hoặc trục lợi dưới bất kỳ hình thức nào từ thiết kế của tôi khi chưa có sự cho phép rõ ràng từ tôi.

Ai quan tâm việc cấp phép (licensing) thiết kế này để bán phi thương mại (tức bán riêng lẻ/quy mô cá nhân) có thể nhắn tôi tại đây để trao đổi. Vui lòng tôn trọng các giới hạn của giấy phép Creative Commons mà tôi đã chọn (https://creativecommons.org/licenses/by-nc-nd/4.0/). Tôi cũng khuyến khích nếu bạn thấy thiết kế của tôi bị rao bán, hãy liên hệ báo cho tôi.

Nói vậy đủ rồi, giờ tới phần model…


Cập nhật 15-September-2023:

• Đã sửa lỗi độ sâu vít cho nắp trước GPSswitch và powerswitch
• Đã upload v15 cho toàn bộ model case với nhiều tinh chỉnh
• Thêm pattern ‘Waves’ mới
• Thêm nắp lưng hỗ trợ pin li-po dày 6mm, 9mm và 12mm
• Thêm phiên bản cạnh bên ‘Smooth’ và ‘Ribbed’ cho nắp lưng pin 18650

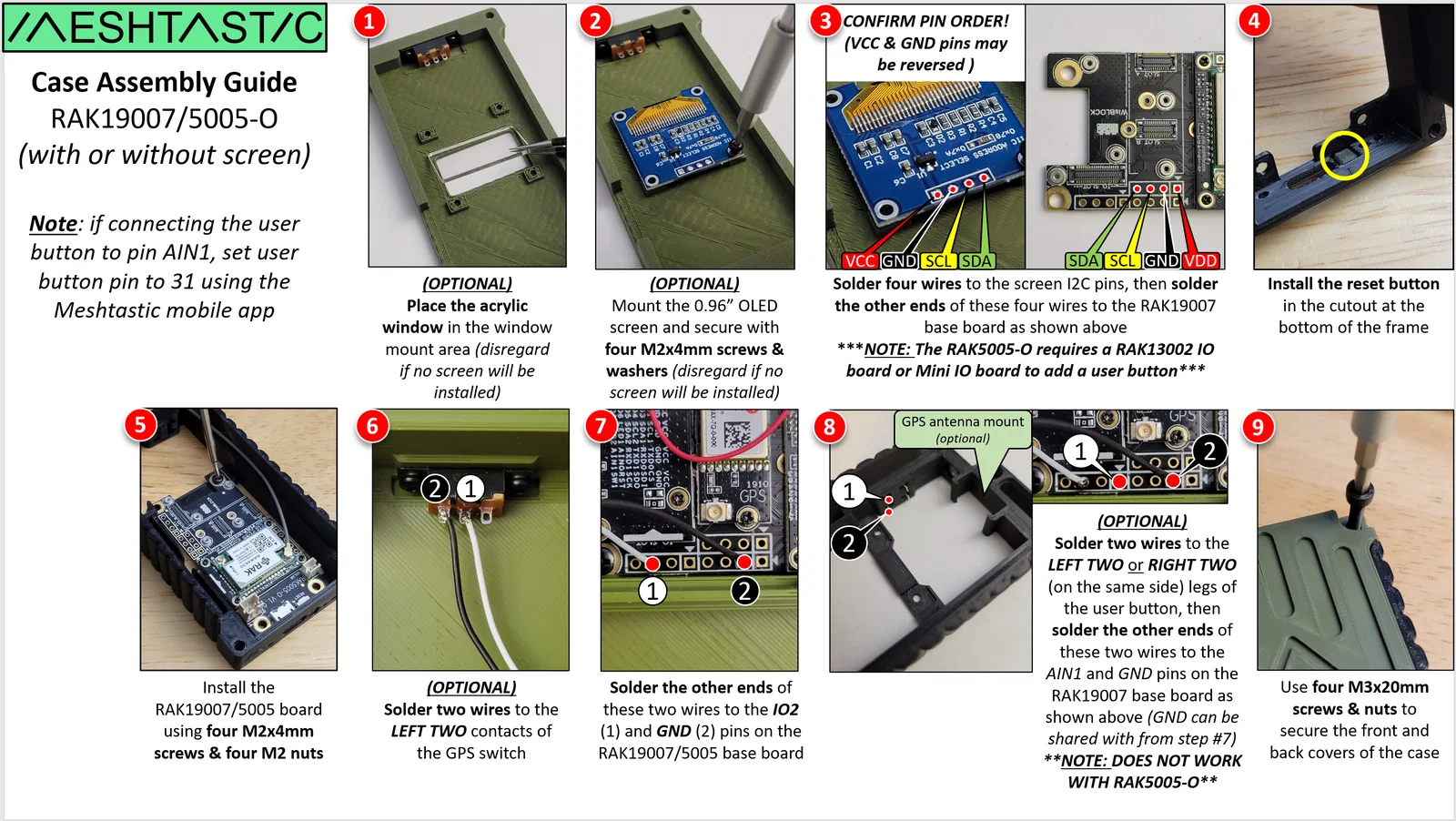

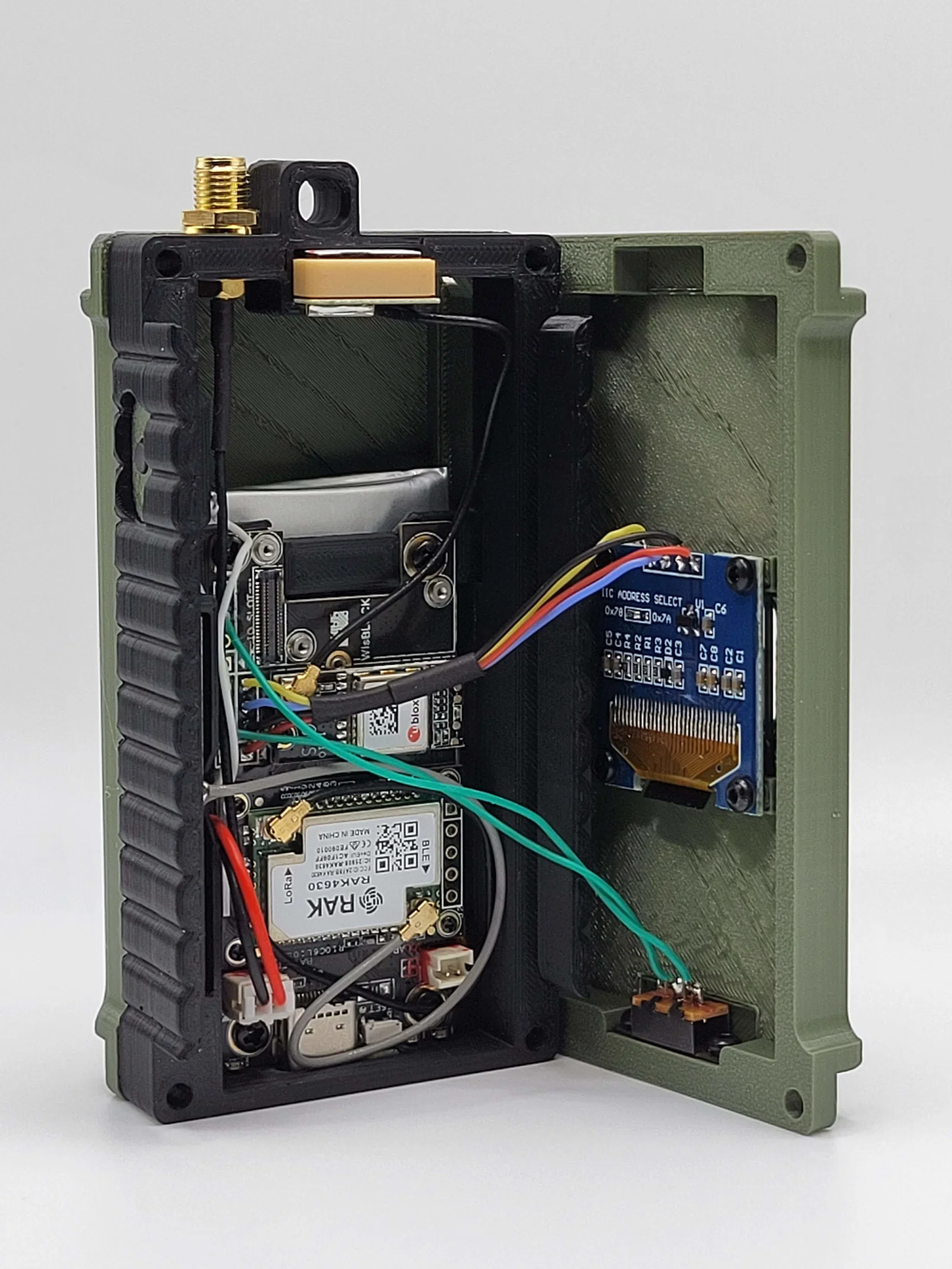

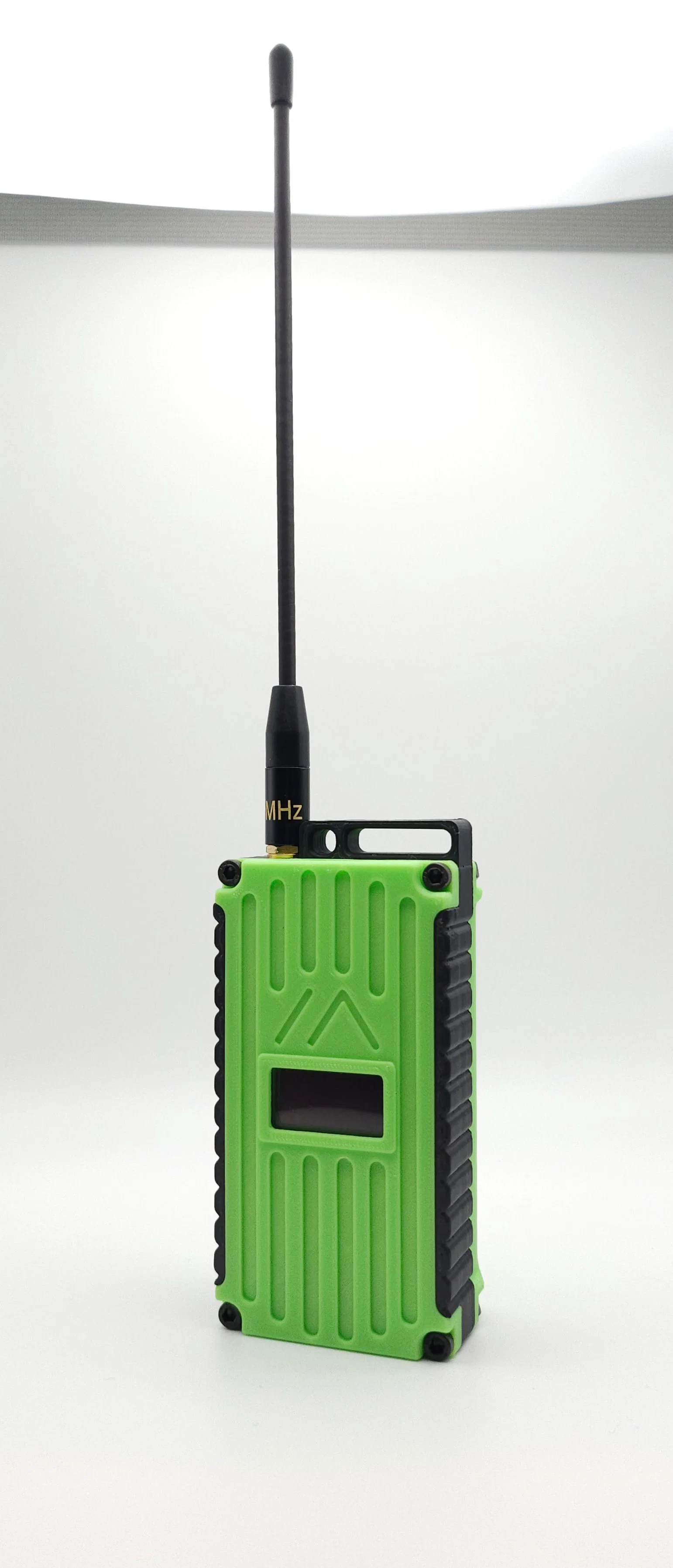

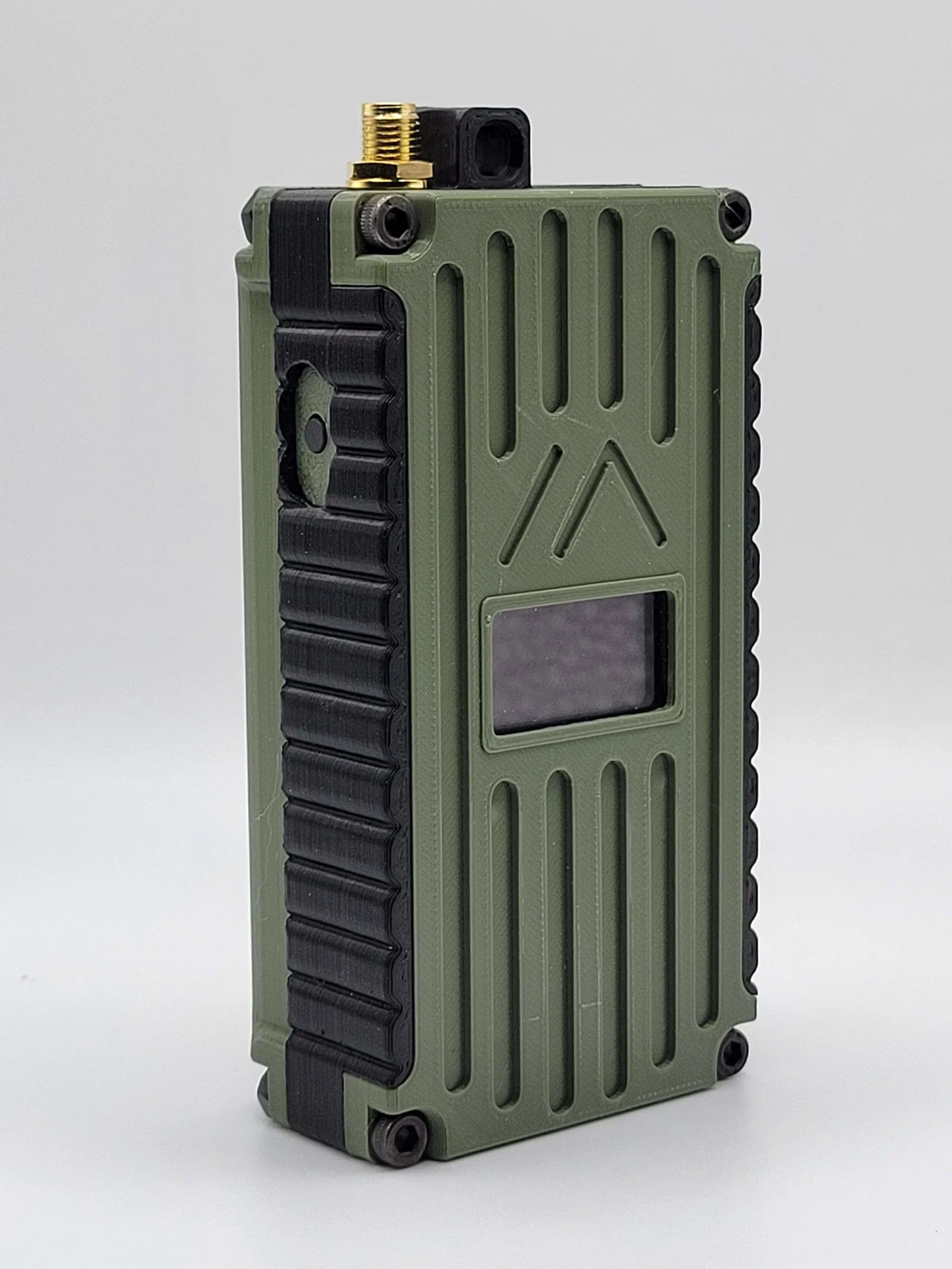

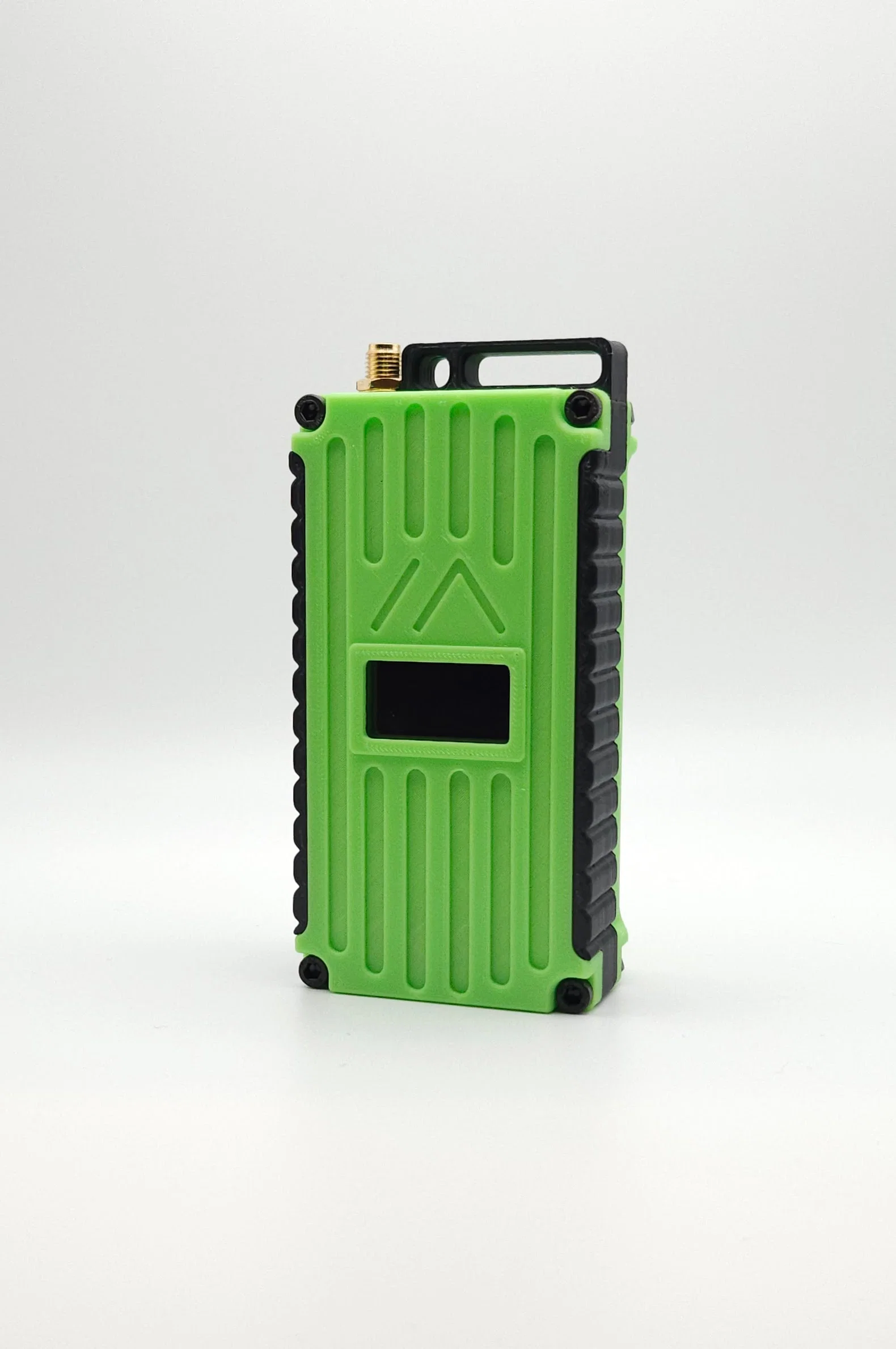

Đây là case cho bộ RAKwireless RAK19007 và RAK5005 WisBlock kits, thiết kế hướng tới dự án Meshtastic (https://meshtastic.org). Case này chứa được base board RAK19007 hoặc RAK5005 cùng các module: RAK4631 (LoRa), RAK12500/1910 (GNSS/GPS), RAK13002 (IO), và RAK18001 (piezo buzzer).

Phần cứng bắt buộc:

• Bốn (4) vít M3x20mm đầu lục giác chìm (socket head cap screws)
• Bốn (4) tán M3
• Bốn (4) vít M2.5 (để cố định RAK base board vào khung)

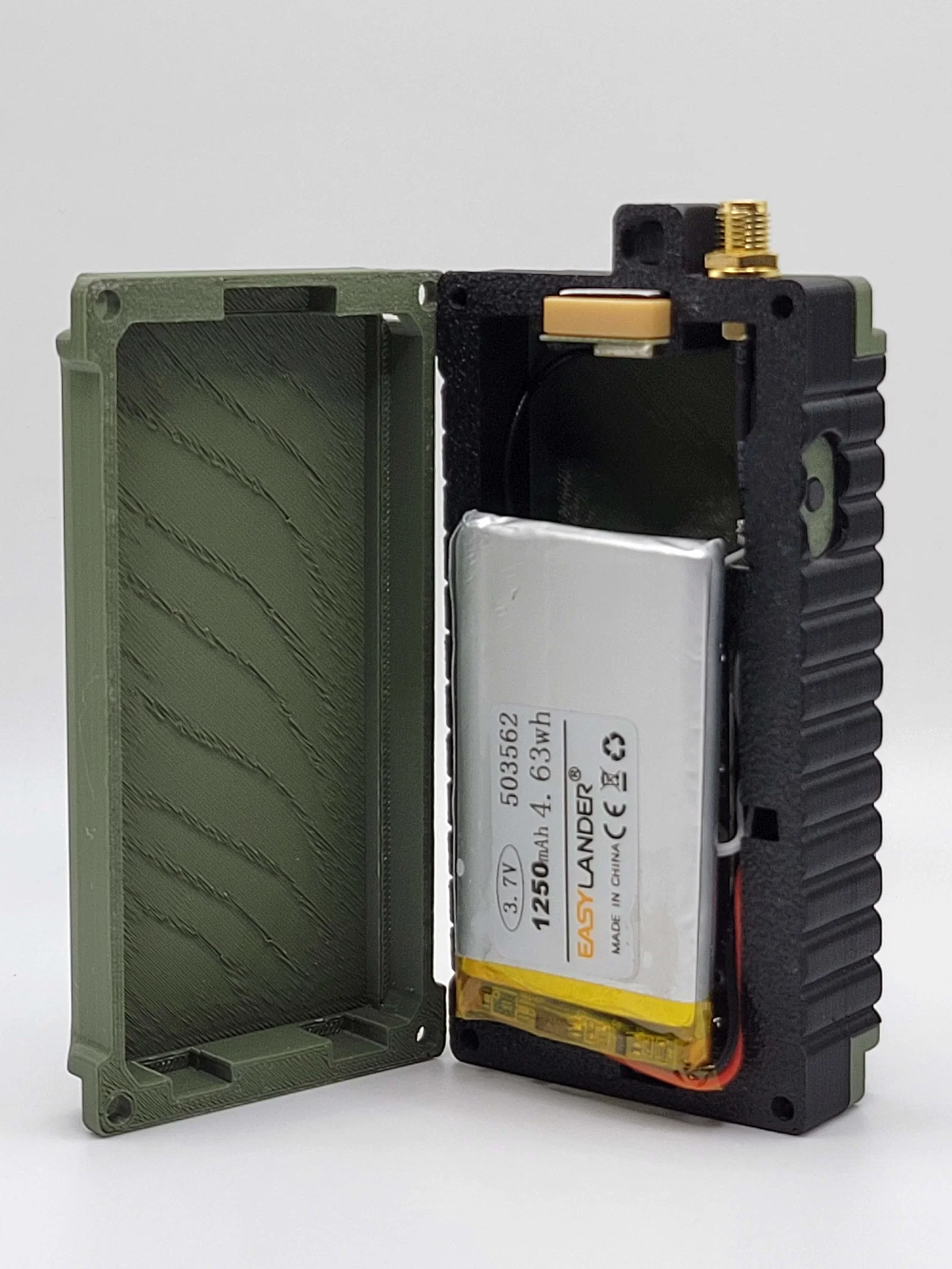

• Pin nhỏ: một (1) pack pin lithium ion 1,200mAh từ https://www.adafruit.com/product/258

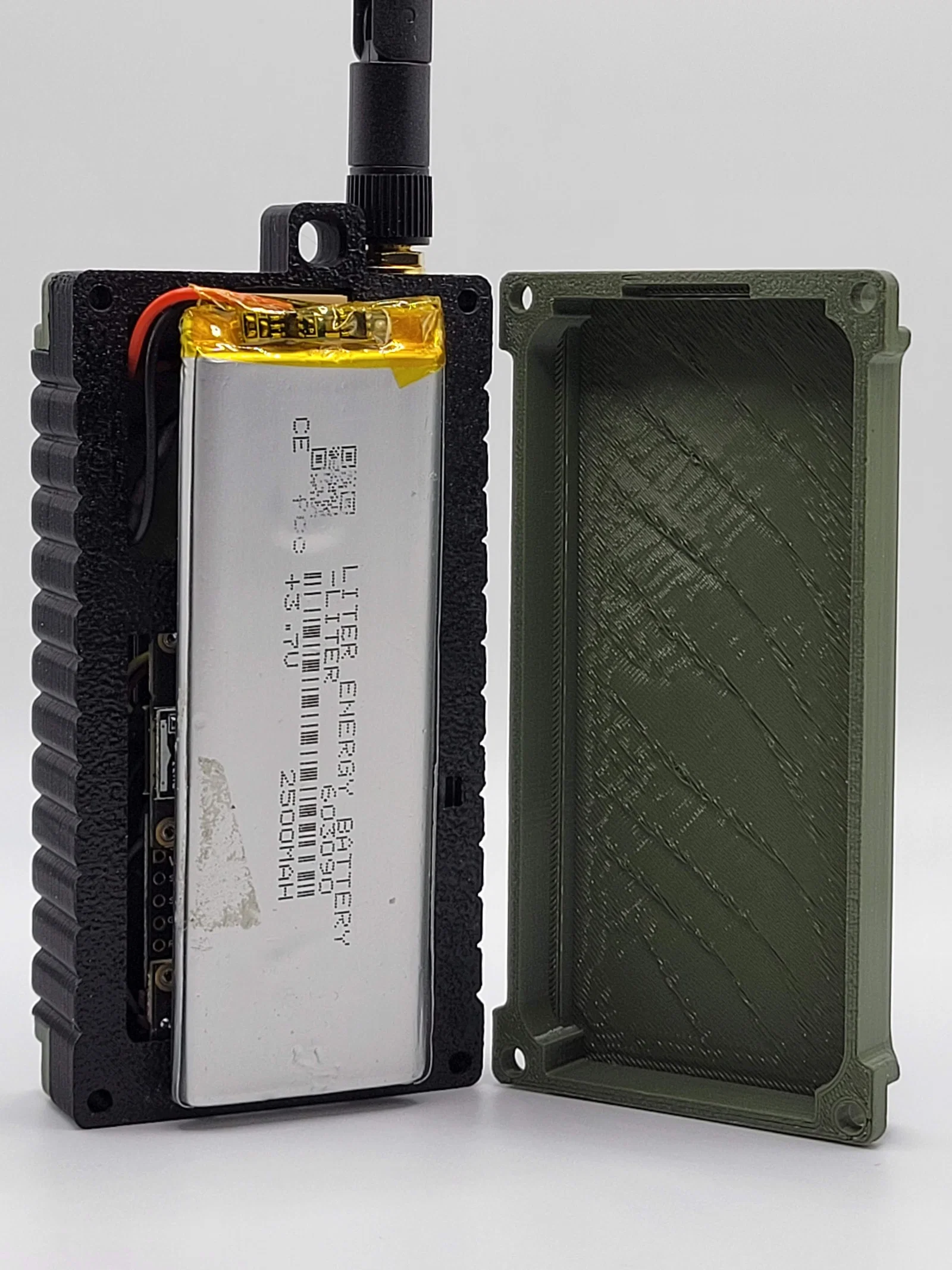

• Pin lớn: một (1) pack pin lithium ion 2,500mAh từ https://www.aliexpress.us/item/3256802801560925.html (mã pin 603090)
• Pin lớn hơn nữa: một (1) pack pin lithium polymer MakerFocus 3000mAh: https://www.amazon.com/3000mAh-Rechargable-Protection-Insulated-Development/dp/B08T6GT7DV; cần nắp lưng pin loại dày 12mm
• Pin lớn nhất: hai (2) cell 18650 (khuyến nghị mạnh dùng loại có mạch bảo vệ/protected cells!)

Phần cứng tuỳ chọn:

• Màn hình OLED RAK1921 hoặc loại tương tự 0.96"
• Bốn (4) vít M2x4mm (để bắt màn OLED)
• Bốn (4) long đền M2 (để bắt màn OLED)
• Một (1) công tắc gạt mini Slide Switch SS-12F16 G4 (để bật/tắt nguồn GPS): https://amazon.com/dp/B08947137H
• Một (1) nút nhấn micro dạng nhấn-nhả (momentary) (cho IO5/user button): https://amazon.com/gp/product/B07C7211PJ - Lưu ý: user button cần có board IO RAK13002 hoặc “mini IO board” (https://www.etsy.com/listing/1254963521/mini-io-expansion-board-for-rak-wireless) để đưa ra chân IO5 (vì IO5 không có sẵn về mặt vật lý trên base board RAK19007 và RAK5005)
• Một (1) khay pin dual-18650 (nếu dùng nắp lưng pin 18650 dạng extended): https://www.mpja.com/PARALLEL-Battery-Holder-for-Two-18650-Lithium-Batteries/productinfo/36012+BH/

Các file model tối thiểu cần có:

• RAK19007-5005_front- (màn hình xoay ngang)
• +OR+ RAK19007-5005_front- (màn hình xoay dọc)
• +OR+ RAK19007-5005_noscreen-front-

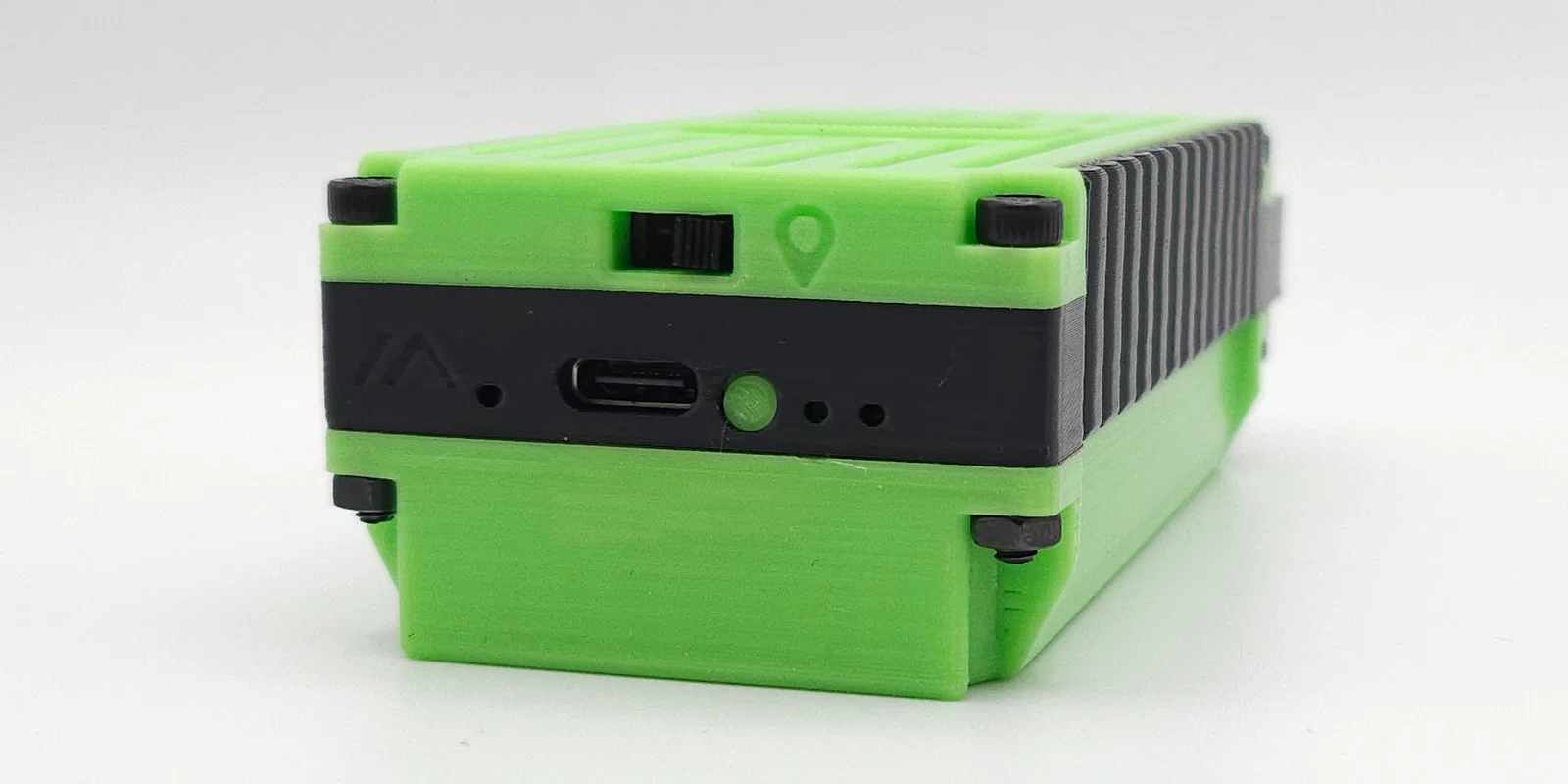

• +OR+ -GPS-front- (có chừa khu vực cho công tắc gạt để bật/tắt nguồn GPS)
• RAK19007-5005_back-<pattern bạn chọn và độ dày pin bạn chọn>
• RAK19007-5005_button-plate (chỉ cần nếu có user button)
• RAK19007-5005_button-reset
• RAK19007(or 5005)_frame (có user-button hoặc không-user-button)

Ghi chú:

• Kích thước: 103mm (Dài) x 50mm (Rộng) x 30mm (Cao) - Nắp lưng pin chuẩn dày 12mm
• Kích thước: 103mm (Dài) x 50mm (Rộng) x 45mm (Cao) - Nắp lưng pin 18650 dạng extended
• TUỲ CHỌN: Công tắc GPS không còn bắt buộc từ Meshtastic firmware v2.2.4; nhấn user button 3 lần để tắt/bật nguồn cho module GPS (nếu có lắp)
