Case RAK19003 cho Meshtastic

**Bạn có thể mua sẵn (đã in) mẫu case này và các mẫu khác:**

Khách hàng tại Mỹ có thể mua từ QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng tại UK/EU có thể mua từ 3DChicken:
(https://www.3dchicken.co.uk)


Các model này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hay thu lợi từ các thiết kế của tôi nếu không có sự cho phép rõ ràng từ tôi.

Ai quan tâm tới việc cấp phép (licensing) thiết kế này để bán theo dạng phi thương mại (tức bán riêng tư) có thể nhắn tin cho tôi tại đây để trao đổi. Vui lòng tôn trọng các giới hạn của giấy phép Creative Commons mà tôi đã chọn (http://creativecommons.org/licenses/by-nc-nd/4.0/), và tôi khuyến khích nếu ai thấy thiết kế của tôi đang bị rao bán thì hãy liên hệ báo cho tôi.

Nói vậy đủ rồi, giờ tới phần model…


Cập nhật 5-September-2023:

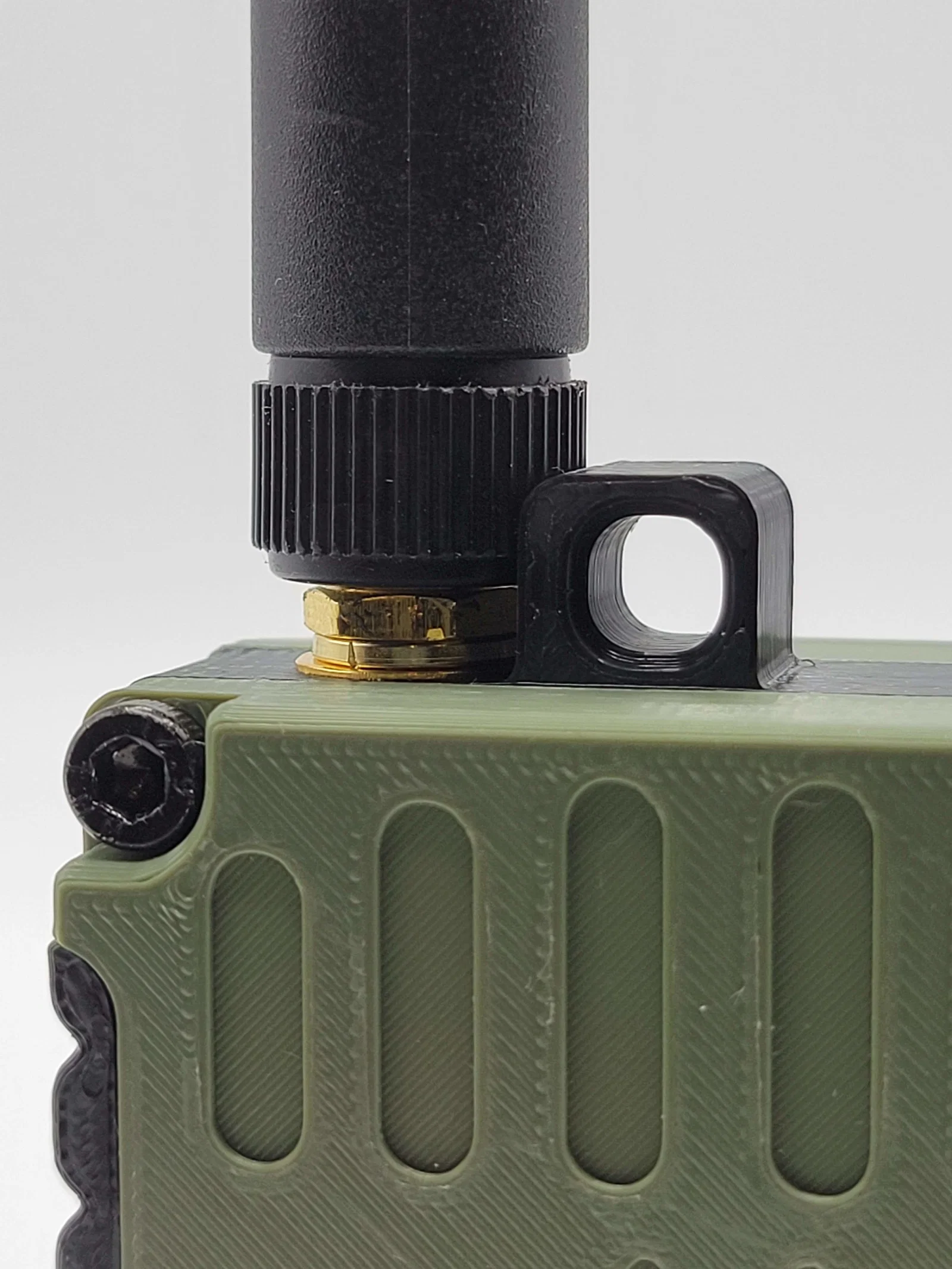

• Đã upload v13 cho toàn bộ các model case với nhiều tinh chỉnh

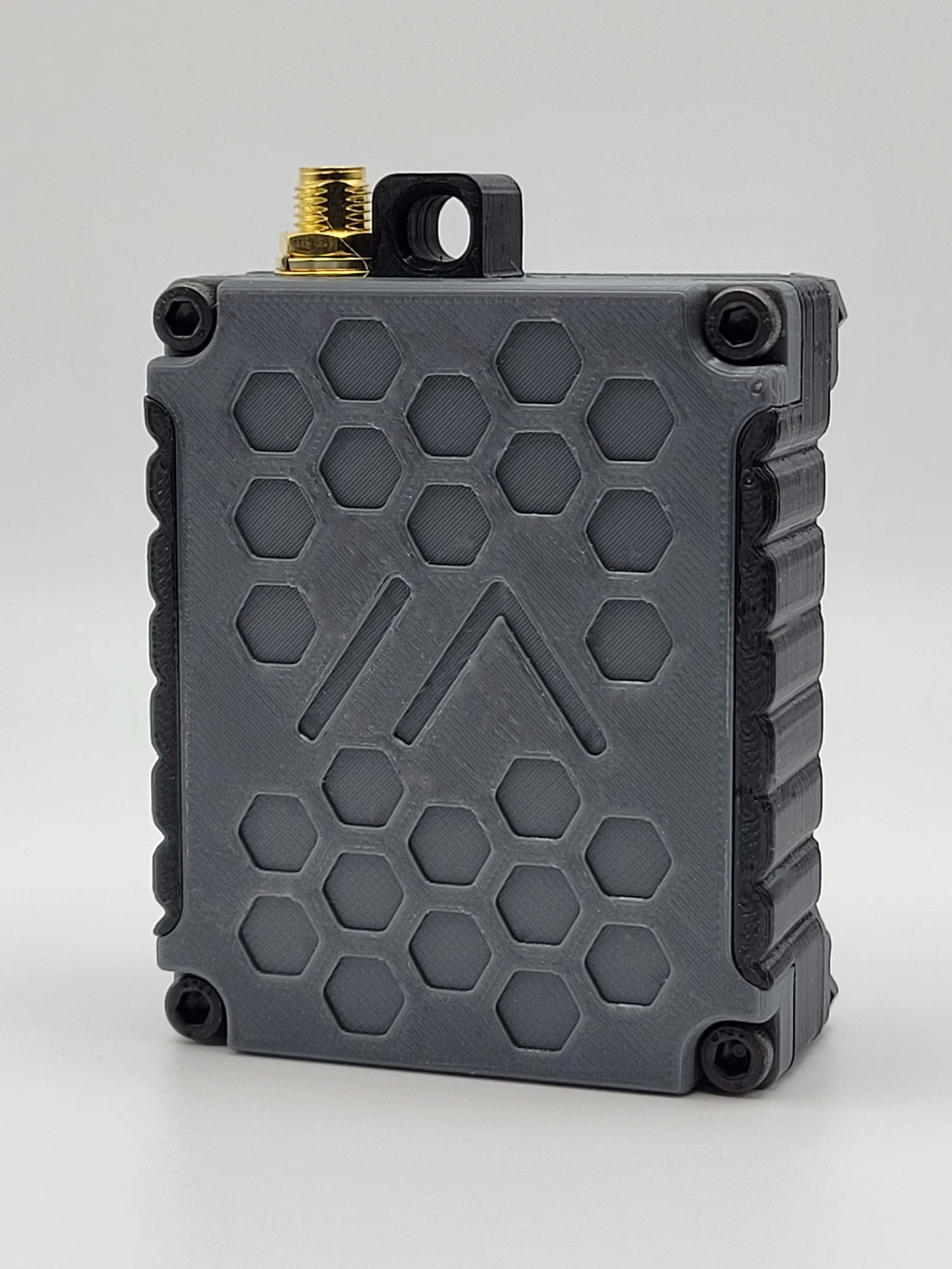

• Thêm pattern ‘Waves’ mới
• Thêm nắp lưng để hỗ trợ pin li-po dày 6mm và 8mm

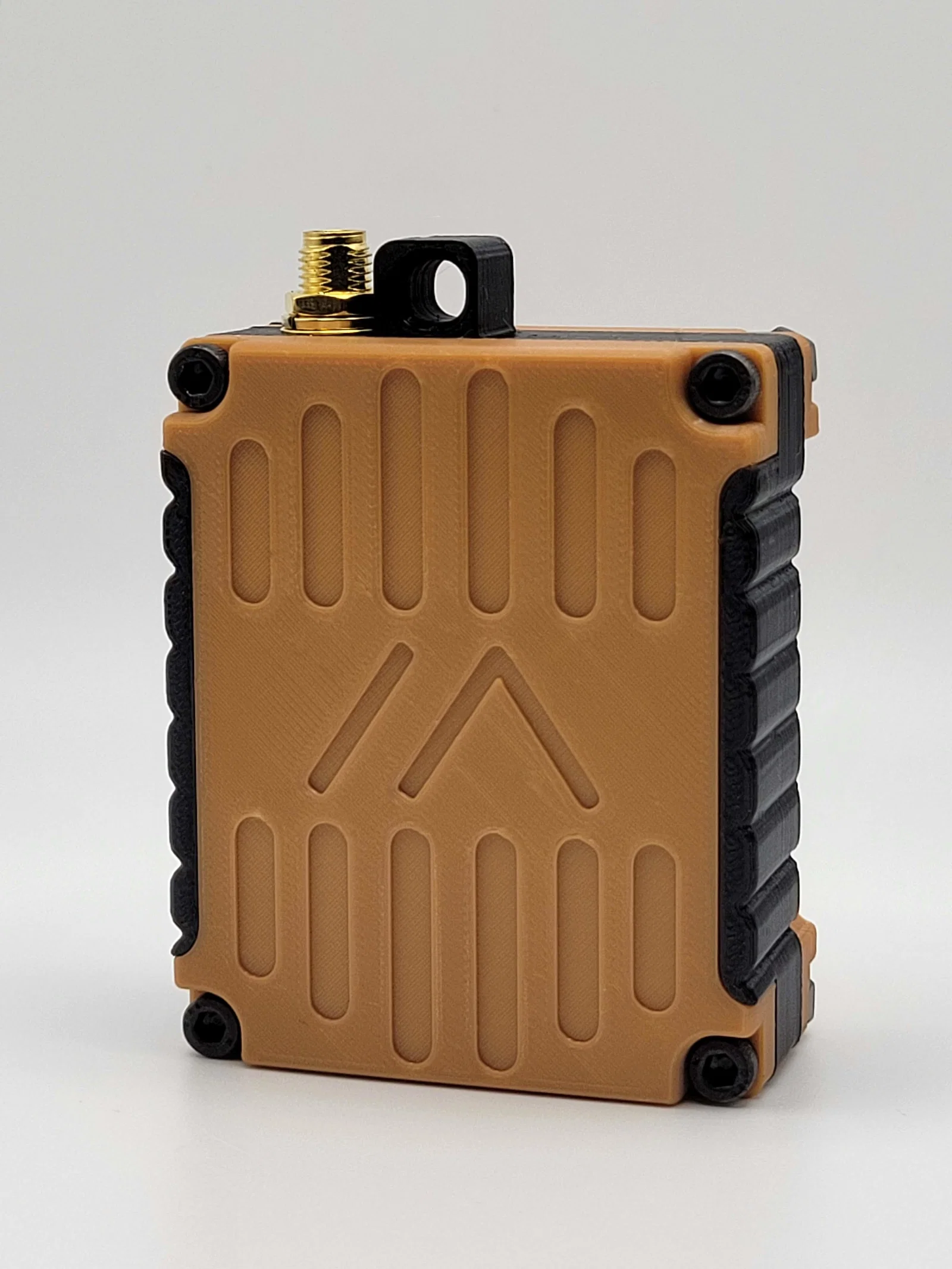

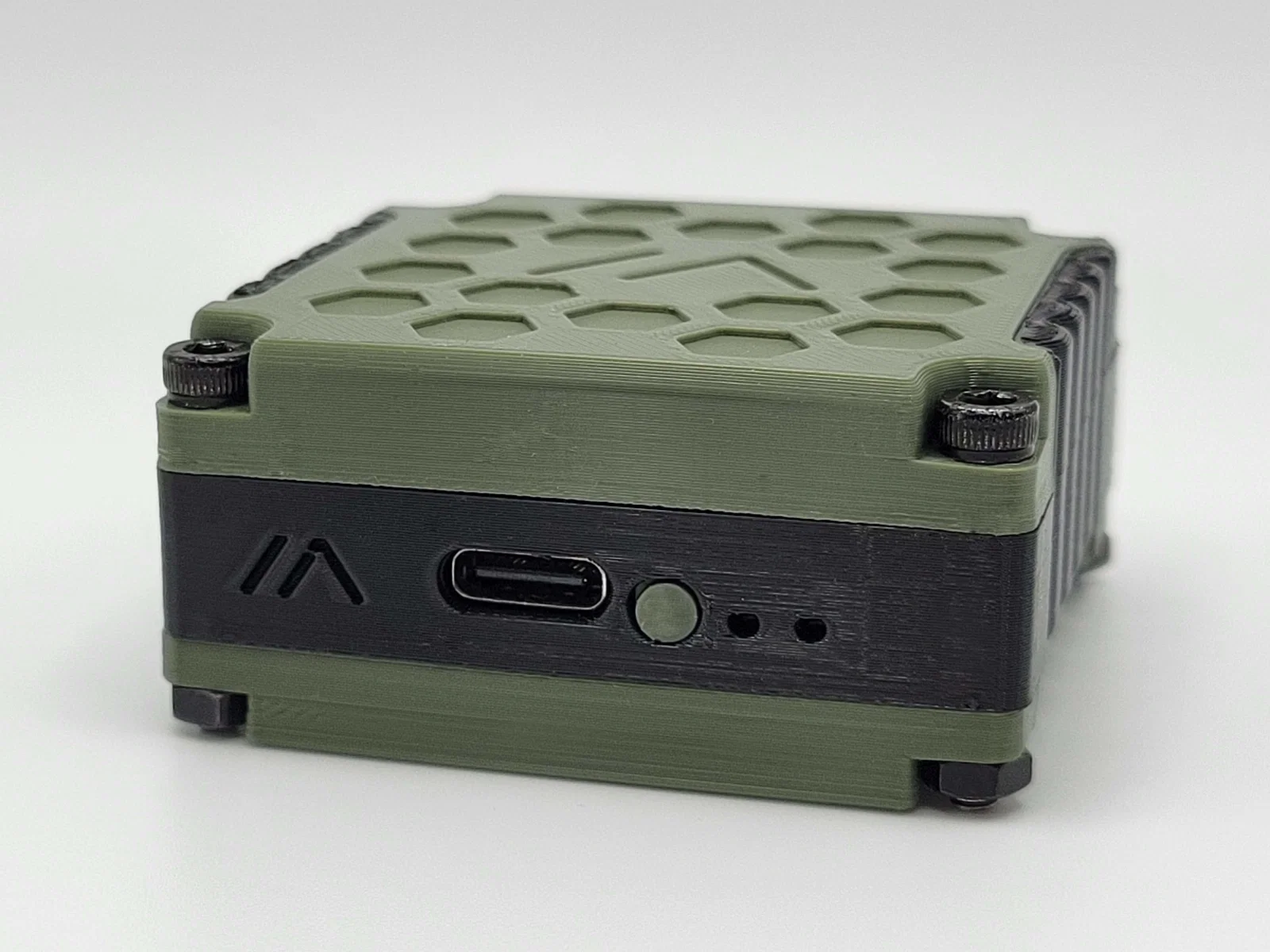

Đây là case cho bo mạch nền RAKwireless RAK19003 WisBlock, thiết kế hướng tới dự án Meshtastic (https://meshtastic.org). Case chứa vừa bo RAK19003 kèm các module RAK4631 (LoRa), RAK12500 (GNSS/GPS) và RAK18001 (còi piezo).

Phần cứng bắt buộc:

• Bốn (4) ốc M3x20mm socket head cap
• Bốn (4) tán M3
• Hai (2) ốc M2.5 (để cố định board RAK19003 vào khung)
• Một (1) pack pin lithium ion; kích thước: dài 50mm x rộng 34mm x dày 7mm (mã pin 703450; ~1200mAh)
• +HOẶC+ pin lithium polymer MakerFocus 2000mAh: https://www.amazon.com/2000mAh-Rechargable-Protection-Insulated-Development/dp/B08T6QS58J; cần nắp lưng cho pin dày 8mm

Phần cứng tuỳ chọn:

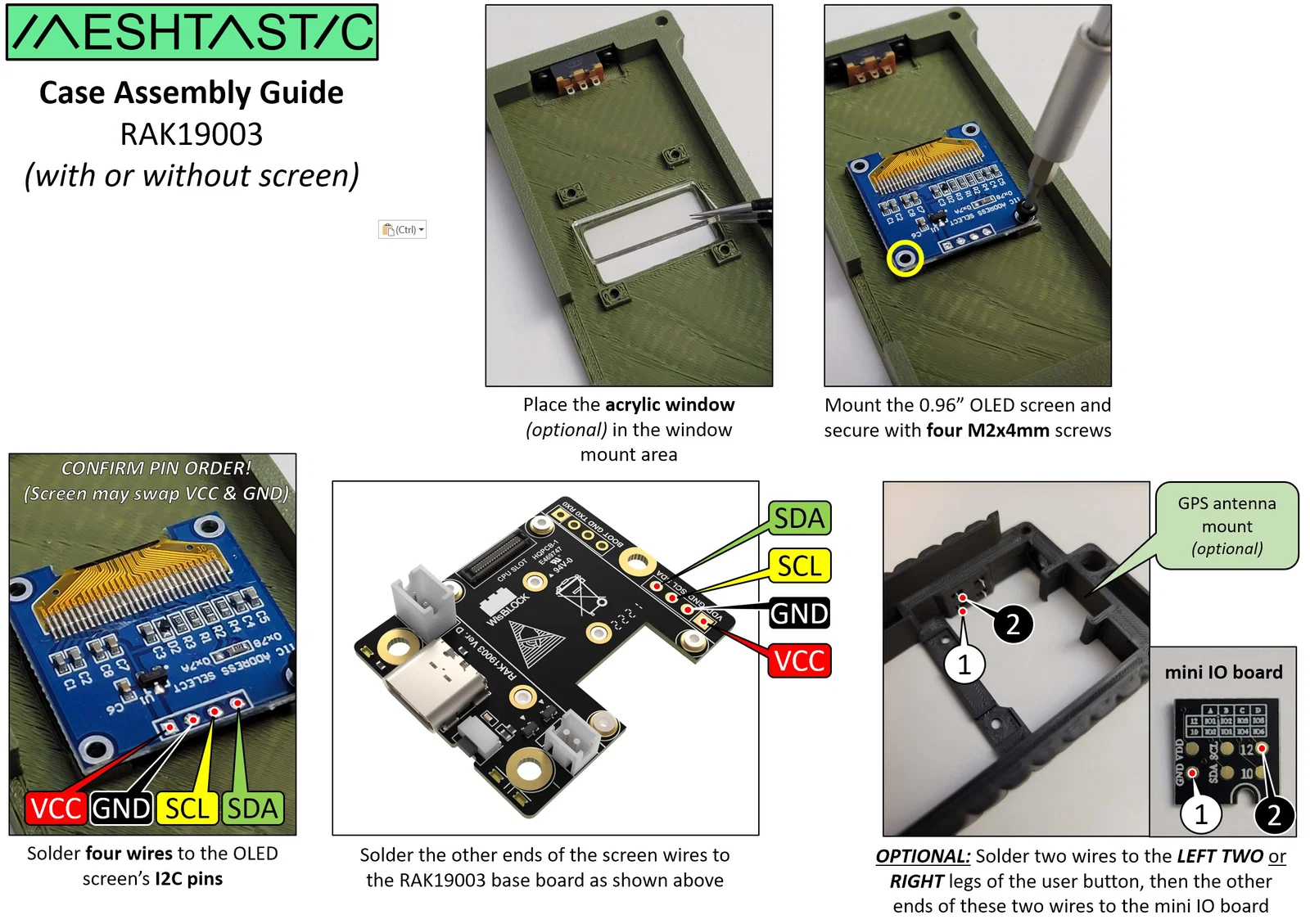

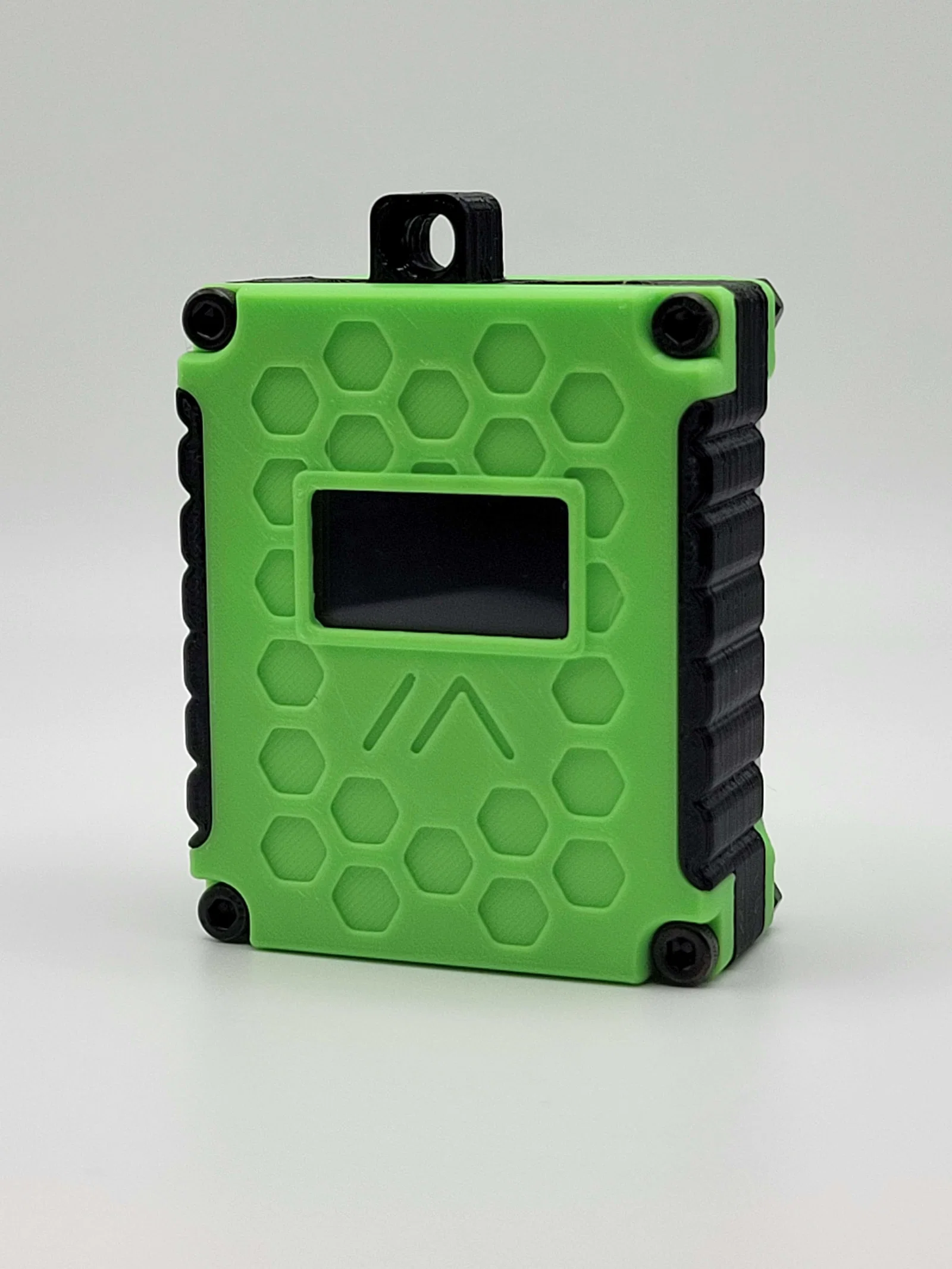

• Màn hình OLED 0.96" RAK1921 hoặc tương tự
• Bốn (4) ốc M2x4mm (để gắn màn hình OLED)
• Bốn (4) long đền (washer) M2 (để gắn màn hình OLED)
• Một (1) nút nhấn micro momentary (cho IO5/user button): https://amazon.com/gp/product/B07C7211PJ - Lưu ý: user button cần một “mini IO board” để đưa ra chân IO5 (chân này không có sẵn về mặt vật lý trên base board RAK19003) (https://www.etsy.com/listing/1254963521/mini-io-expansion-board-for-rak-wireless)
• Một (1) công tắc micro push button loại latching (không phải momentary): https://amazon.com/gp/product/B086L2GPGX - Lưu ý: chỉ cần nếu muốn có công tắc ngắt pin (battery cutoff)

Các file model tối thiểu cần có:

• RAK19003_back-<lựa chọn pattern của bạn>
• RAK19003_button-reset
• RAK19003_frame (có user button hoặc không có user button)
• RAK19003_front-<lựa chọn pattern của bạn>
• +HOẶC+ RAK19003_front_noscreen-

File model tuỳ chọn:

• RAK19003_button-plate  (nếu có user button)

Ghi chú:

• Kích thước: 60mm (D) x 50mm (R) x 30mm (C)
• TUỲ CHỌN: Từ firmware Meshtastic v2.2.4 trở đi không còn cần công tắc GPS; nhấn user button 3 lần để tắt/bật nguồn cho module GPS (nếu có lắp)
