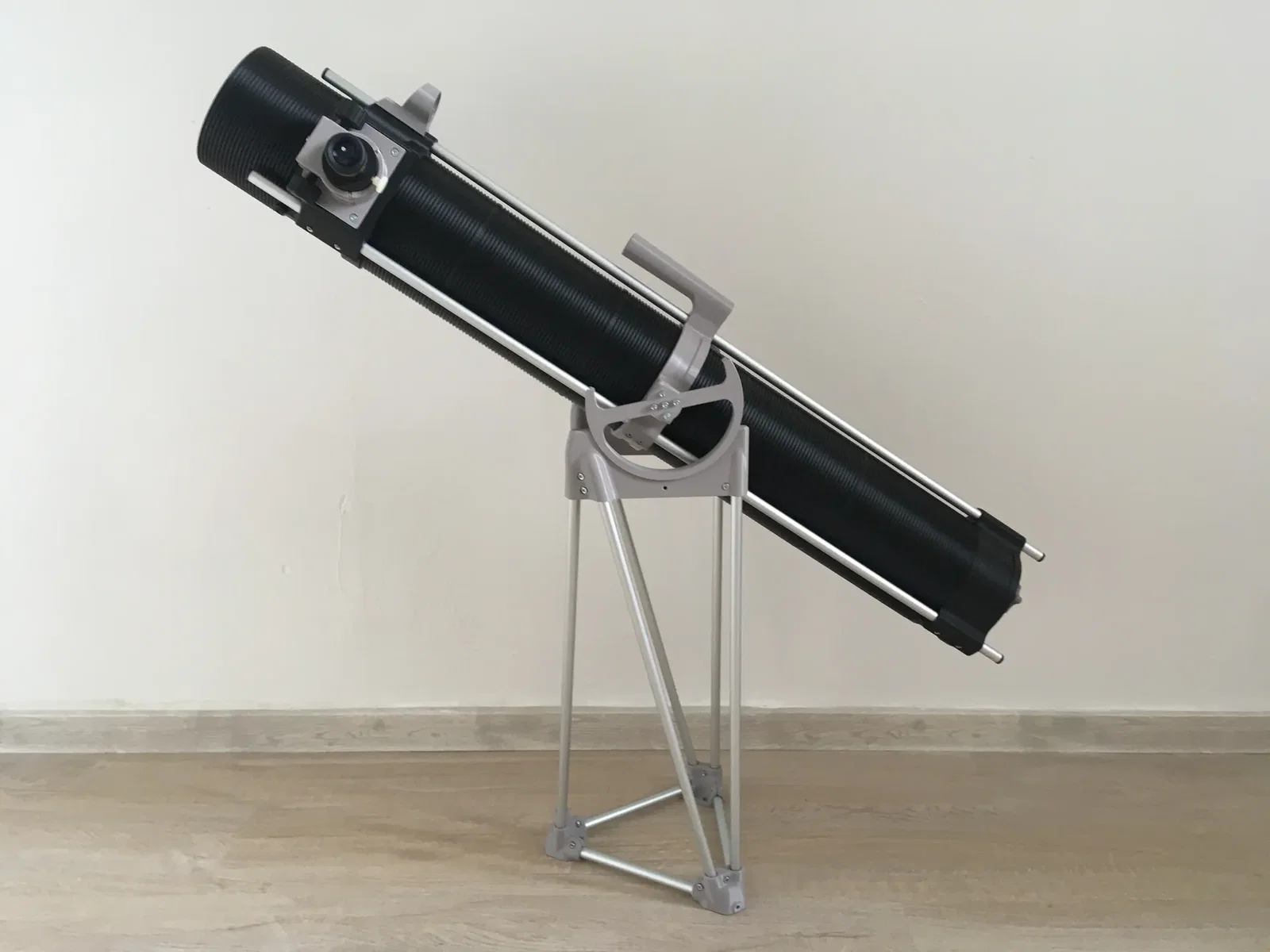

Mount truss siêu cứng cho kính thiên văn Hadley

Đây là một bộ mount hoàn toàn mới cho Hadley Telescope, cứng cáp hơn và ít rung lắc hơn so với lựa chọn in mặc định. Dùng ống/thanh ø12mm hoặc ø12.7mm và vít hệ mét M4 hoặc vít #10-24 UNC.

Cập nhật

• 13/06/2023: Phát hành.
• 28/08/2023: Revision 2 - Cứng cáp hơn nữa so với trước. Không phải bản đầu không tốt, nhưng mình làm thêm một cái nữa nên cập nhật thiết kế. Giờ có thêm biến thể 12.7mm.

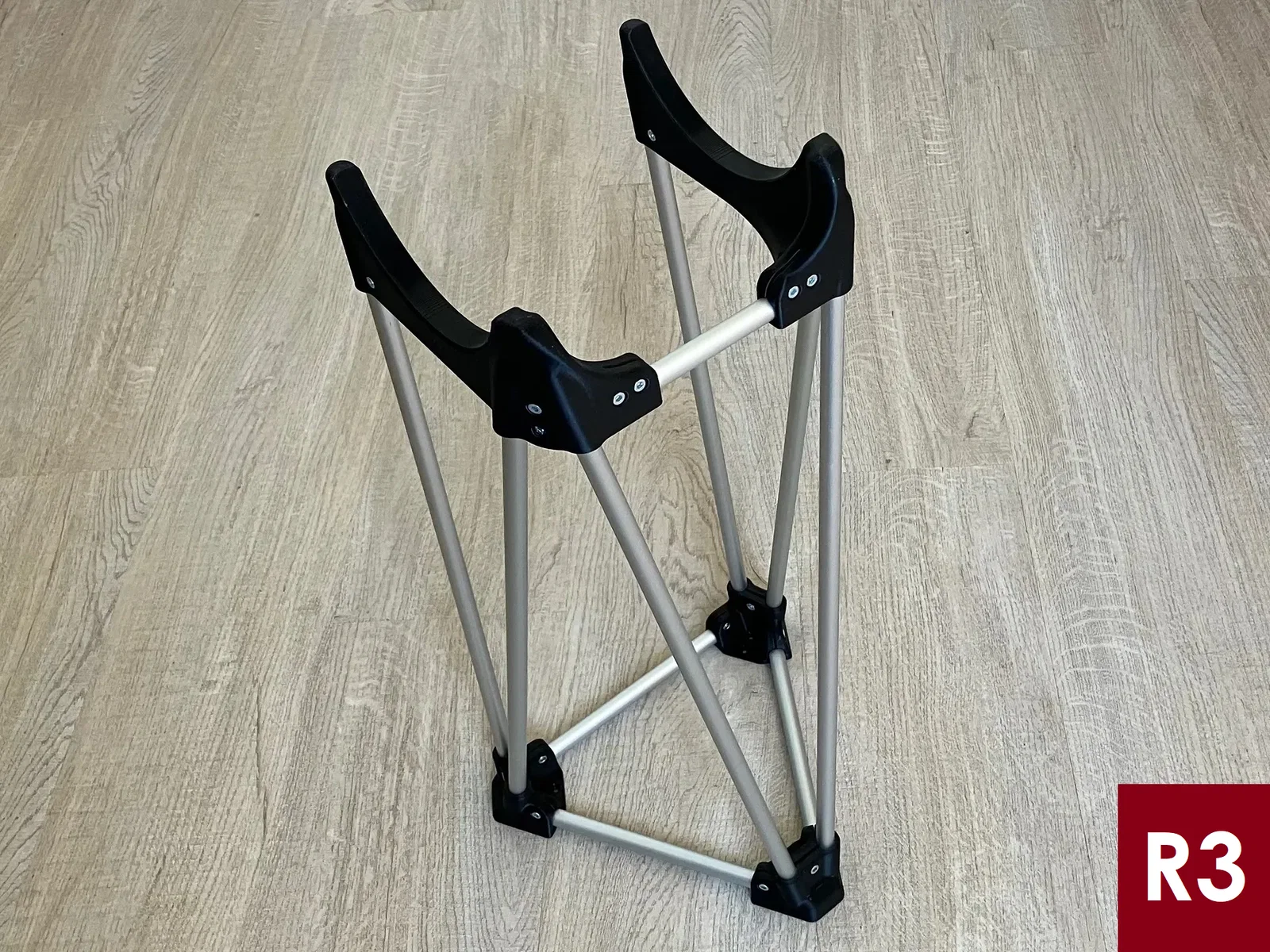

• 14/04/2024: Revision 3 - Thêm biến thể dùng fastener hệ imperial cho Revision mount 2.

Hướng dẫn in

In không cần supports

Danh sách vật tư và lắp ráp cho R2

• 19 x vít M4x12 đầu lục giác chìm (hexagon socket head) ISO 4762, DIN 912 (hoặc #10-24 UNC)
• 19 x ê-cu M4 ISO 4032, DIN 934 (hoặc #10-24 UNC)
• 1x ống/thanh ø12x140 (hoặc ø12.7mm)
• 3x ống/thanh ø12x180 (hoặc ø12.7mm)
• 6x ống/thanh ø12x500 (hoặc ø12.7mm)

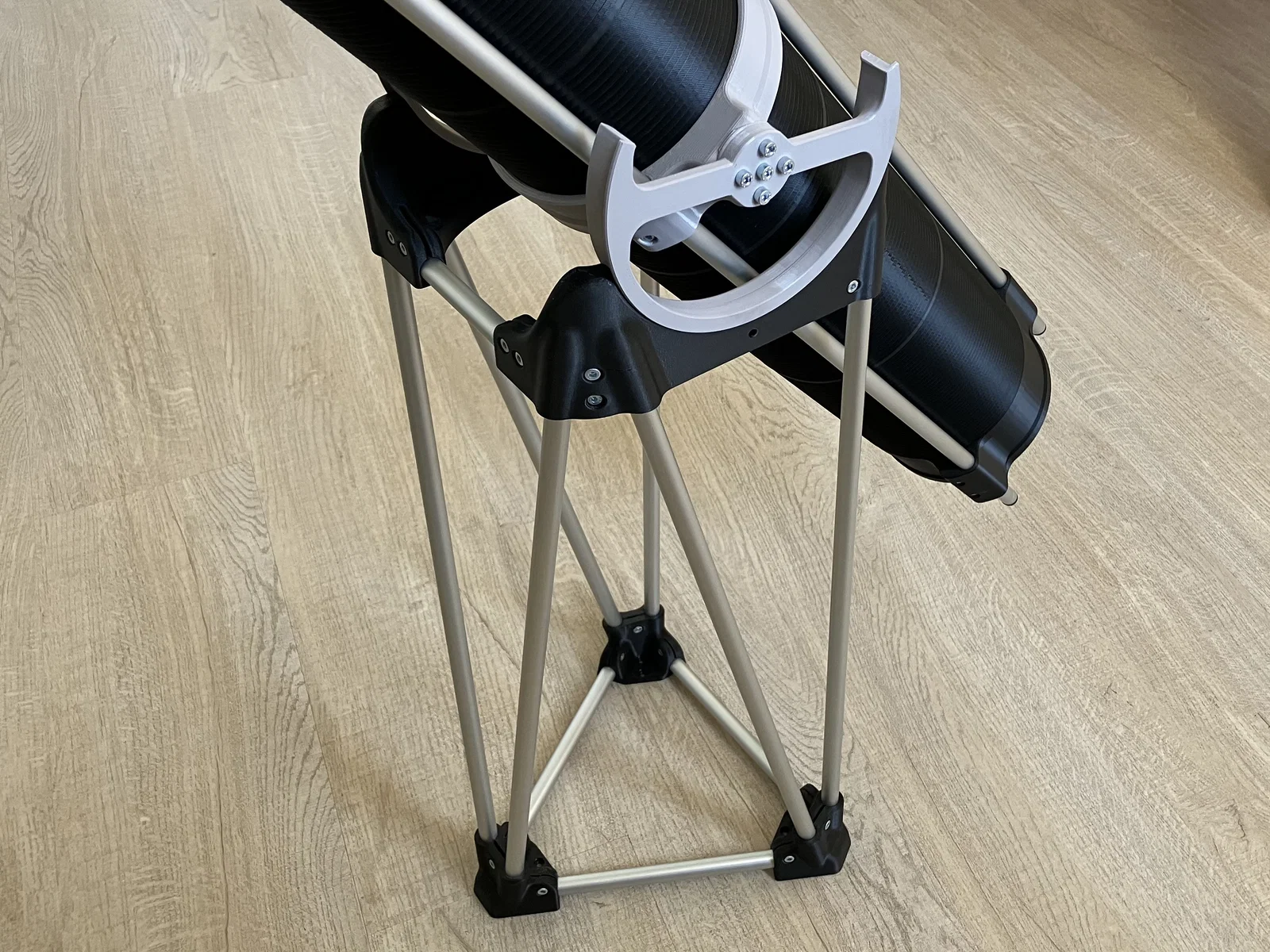

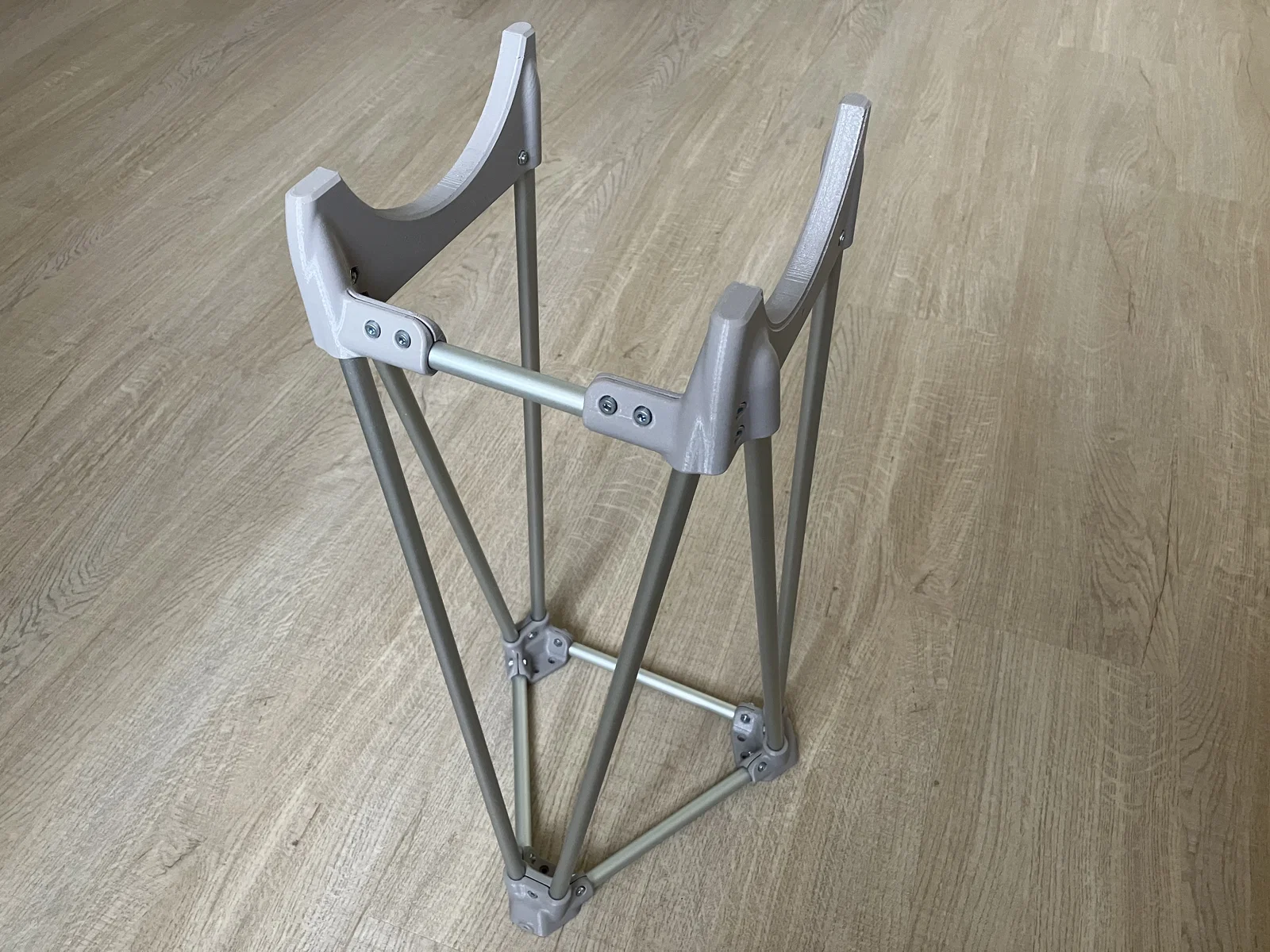

Ống ngắn nhất dùng để nối hai nửa phía trên. Phần còn lại thì khá đơn giản, nhưng lúc gắn thanh tam giác dưới cùng, nhớ cẩn thận kẻo nứt phần chân. Vì vậy, hãy để tới cuối cùng mới siết chặt toàn bộ fastener. Có thể xem hình mount hoàn thiện để làm tham khảo.

Vít có thể dùng loại dài hơn, nhưng sẽ bị thò ra ngoài.

Nguồn Onshape

R2 metric, R2 imperial, R1 metric
