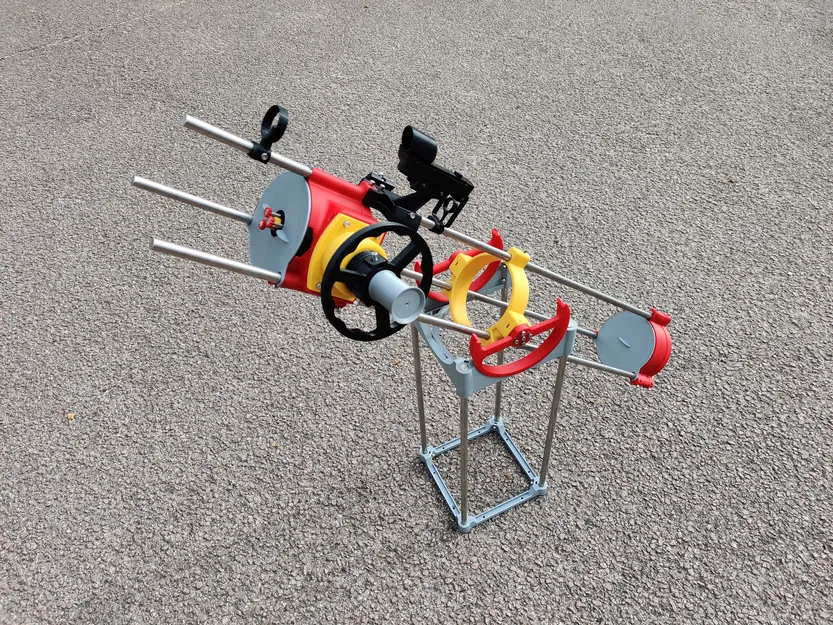

Hadley Telescope - Official Metric Remix (Phiên bản Hệ mét Chính thức)

Đây là bản remix hệ mét chính thức của kính thiên văn phản xạ Newtonian tuyệt vời mang tên “Hadley” của tác giả Maff. Mọi người nhớ ghé đọc bài đăng của tác giả trên Printables, cũng như tham gia kênh #hadley-instructions trên máy chủ Discord của tác giả để biết thêm thông tin về cách thiết lập in và lắp ráp nhé.

Bộ file STL đầy đủ, cùng với mô hình CAD hoàn chỉnh và danh sách vật tư (BOM) đã có sẵn.

!!---------- Mục quan trọng ----------!!

• Vui lòng in thử “Hardware Test Print” trước (mũi tên trên bản in phải hướng thẳng đứng lên trên)
• Nếu gặp vấn đề về dung sai, bạn có thể:
  • Chỉnh sửa các biến số trong CAD cho phù hợp với máy in của bạn, hoặc:
  • Cho mình biết để mình cập nhật lại file STL

!!---------- Hết mục quan trọng ----------!!

Các thay đổi

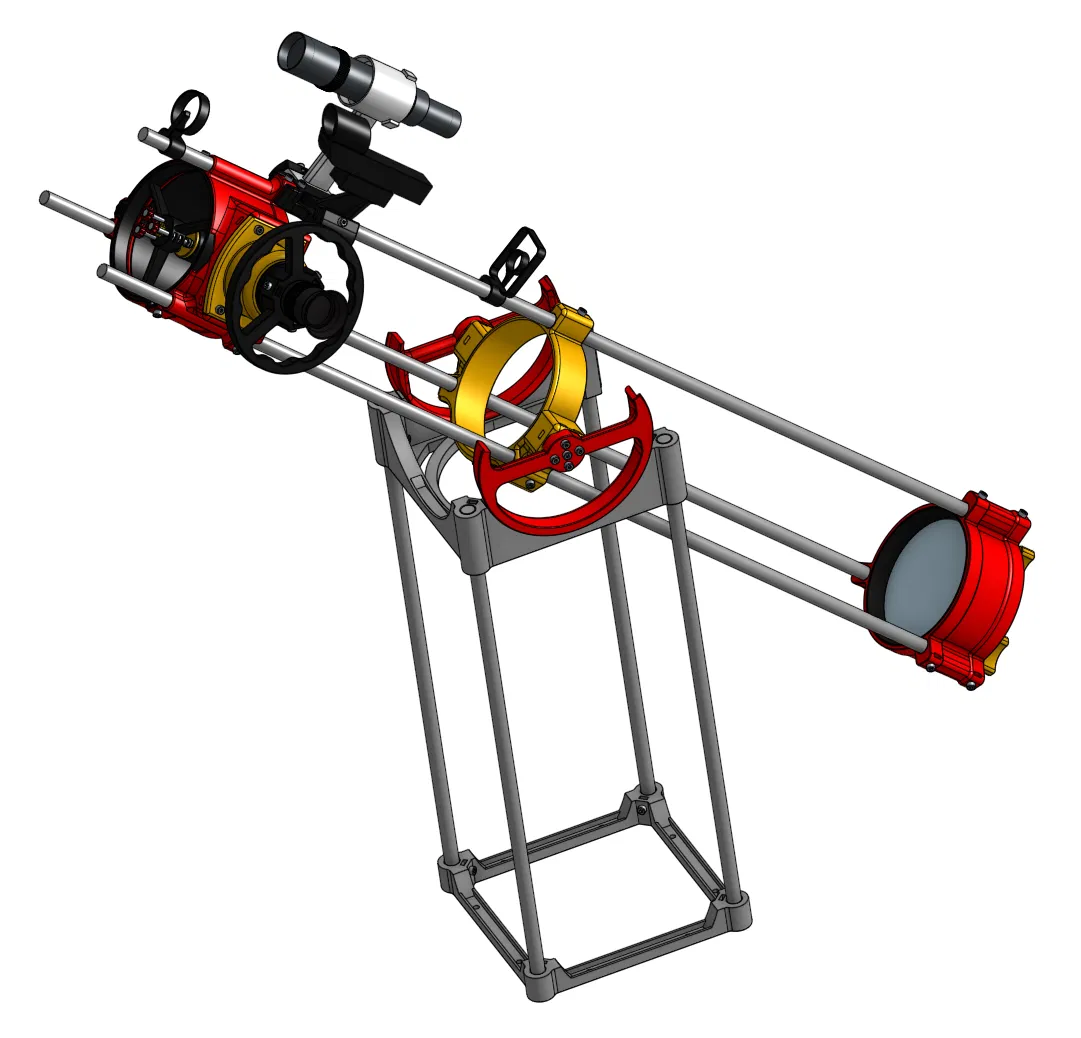

Mình đã thực hiện những thay đổi sau (tất cả đều có sẵn dưới dạng CAD gốc trong tài liệu Onshape được liên kết):

1. Chỉnh sửa CAD gốc để hỗ trợ phần cứng hệ mét M4
2. Chỉnh sửa đế gương sơ cấp để sử dụng bu lông lục giác xuyên qua đế và nhô ra mặt sau
3. Chỉnh sửa hub spider để khớp với đường kính ngoài (OD) của giá đỡ gương thứ cấp (giúp cản ít ánh sáng hơn)
4. Thêm spider mới với rãnh đai ốc đơn (để tránh lỗi lệch đai ốc) và các cánh cong theo công thức toán học từ tài liệu DOI: 10.1117/12.2326923, với khẩu độ vòng = 0.2 và độ dày cánh = 0.01D (1.2mm)
5. Đổi các rãnh đai ốc sang dạng lục giác để giữ đai ốc chắc chắn hơn
6. Bộ chỉnh nét (focuser) hoàn toàn mới
7. Chỉnh sửa giá đỡ kính ngắm (finderscope mount) đôi cho hệ mét M4
8. Chỉnh sửa giá đỡ gương thứ cấp cho bu lông lục giác M4
9. Làm mới ốc vặn tay cho cụm chuẩn trực gương thứ cấp

Các tùy chỉnh cá nhân

Ngoài ra còn có một số bản tùy chỉnh khác không nằm trong bản "Hadley hệ mét" mà mình đã đưa vào một assembly riêng trong CAD phòng khi ai đó cần.

1. Thêm bản in thử cho phần cứng 12mm và M4
2. Tùy chọn mới cho bộ chỉnh nét với ren 45 độ giúp in tốt hơn và hoạt động mượt mà hơn. Những tùy chọn này đã được chuyển sang một (bài này đã quá dài rồi).
3. Chỉnh sửa UTA và LTA để lắp được "ống bọc" (sleeve). Điều này hữu ích nếu bạn muốn in linh kiện bằng màu khác nhưng không muốn sơn lại. Bản thân các ống bọc này được in dạng vách đơn ở chế độ vase mode màu đen. Cả hai phiên bản (chỉnh sang hệ mét) và bản có ống bọc của UTA và LTA đều được cung cấp.
4. Thêm mô hình CAD cho kính ngắm red-dot của Celestron và các loại kính ngắm 6x30, 9x50 thông thường.

Mình cũng đã in và sử dụng một số bản mod và phụ kiện khác (cho Hadley và các loại khác), được liệt kê dưới đây:

• Nắp gương - vừa vặn hoàn hảo trên thanh 12mm (nghe tiếng snap rất đã)
• • cực kỳ hữu ích cho việc chuẩn trực
• • hữu ích tương tự để chuẩn trực
• Open Ocular 2.0 - bộ chuyển đổi giá đỡ điện thoại thông minh mã nguồn mở

Phần giá đỡ (Mount)

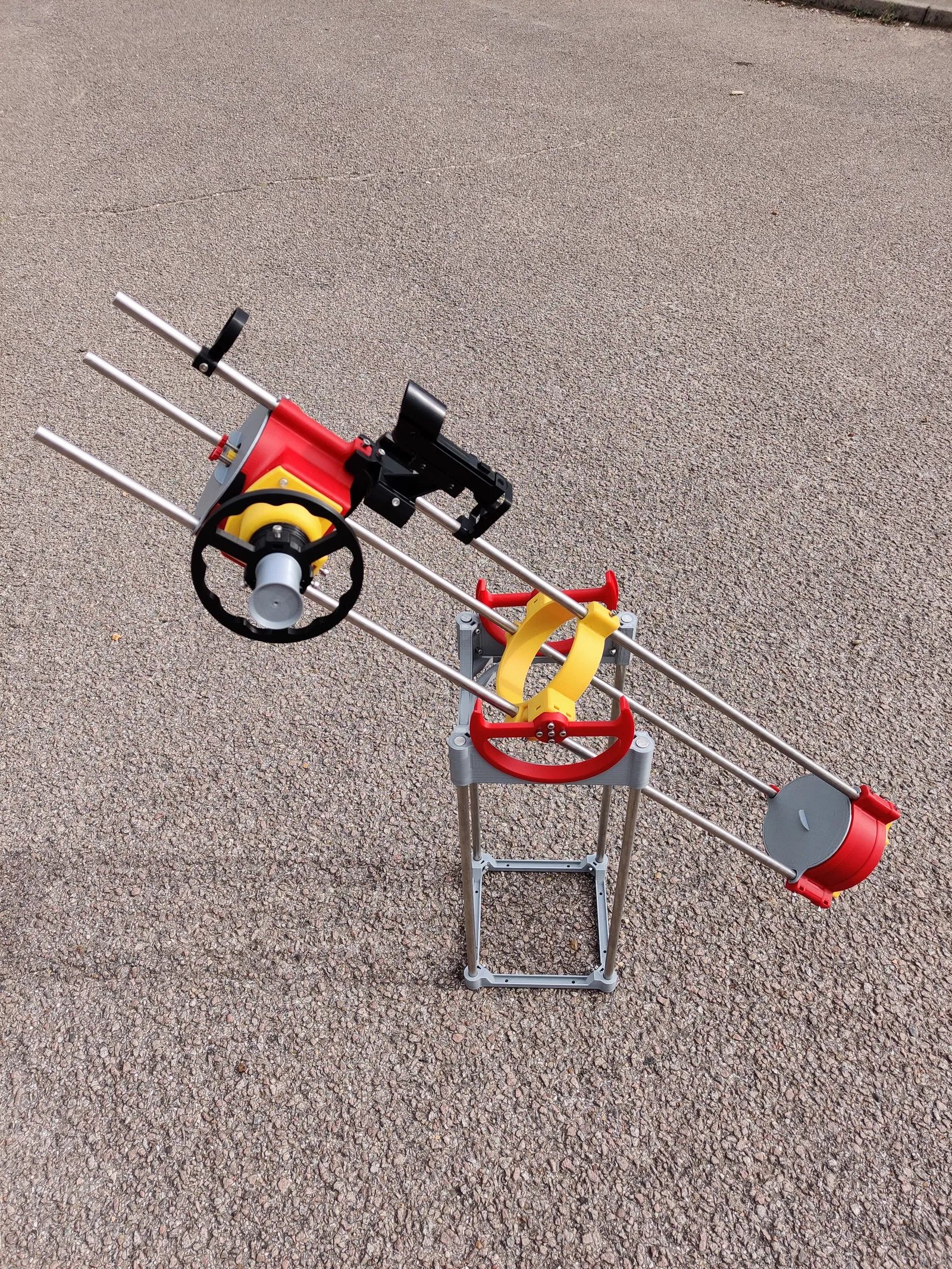

Khung rocker hình vuông gốc mà bạn thấy trong ảnh không đủ cứng cáp để trải nghiệm Hadley một cách tốt nhất. Các lựa chọn tốt hơn là: 1) đóng khung gỗ như trong bài viết gốc, 2) đóng khung bằng nhôm định hình và giá đỡ ổ bi in 3D, 3) sử dụng giá đỡ in 3D đã được cải tiến vượt bậc như của hoặc .

Cài đặt in

• Máy in: VzBoT 330
• Chất liệu: eSun PLA+
• 3 vách (walls), 3 lớp trên và dưới
• Độ dày vách 0.6mm, lớp in 0.3mm (bạn có thể tùy chọn, nhưng nhớ rằng lớp càng mỏng thì càng chắc chắn, nhưng thời gian in sẽ lâu hơn)
• 20% infill dạng lưới (bất kỳ loại infill nào cứng cáp theo mọi hướng đều được, ví dụ: grid, gyroid, triangles)

Linh kiện cần mua

• Bộ gương - Bất kỳ bộ gương 900/114 nào
• Thị kính (1) - Svbony 6mm (150x ở tiêu cự 900mm)
• Thị kính (2) - Svbony 25mm (36x ở tiêu cự 900mm)
• Kính ngắm (1) - Celestron 51630 Star Pointer (dễ cài đặt và hoạt động rất tốt)
• Kính ngắm (2) - Kính ngắm góc vuông RACI 9x50, loại 6x30 cũng rất phổ biến (mình mua đồ cũ trên eBay)

Spider

• Spider cánh cong ba nhánh sẽ mang lại sự "cải thiện" đáng kể cho mô hình nhiễu xạ.
• Spider cánh thẳng ba nhánh nguyên bản có độ dày 0.035D, so với phiên bản cánh cong là 0.01D. Thay đổi sẽ giống như trong hình ảnh dưới đây (lấy từ hình 16 và 17 trong tài liệu).

Hướng đặt khi in

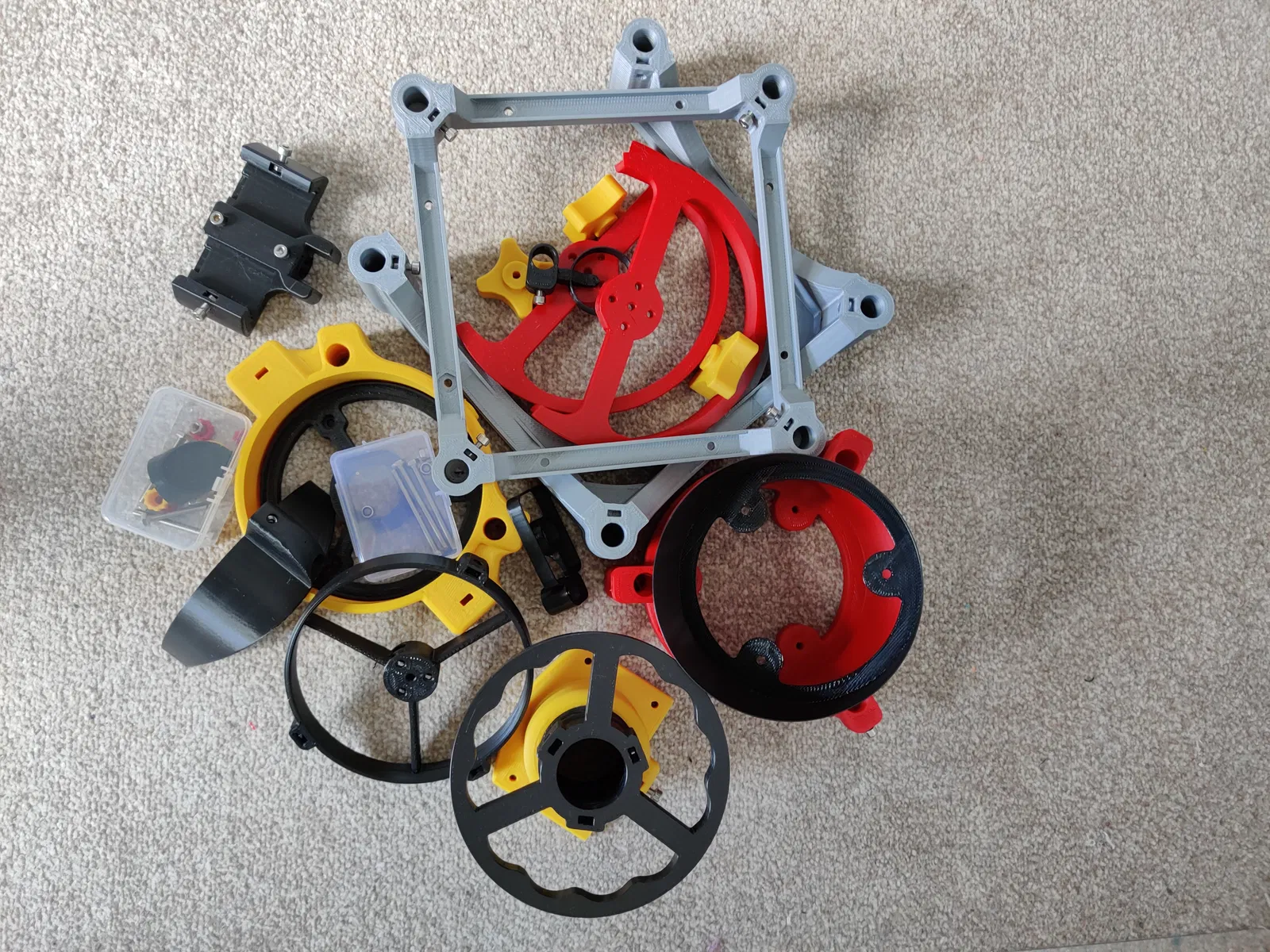

Các file STL chưa được xoay theo hướng in nhưng hầu hết các phần mềm slicer đều cho phép bạn đặt chúng lên bề mặt mong muốn. Hãy dùng hình ảnh dưới đây để tham khảo. Ngoài ra còn có các hình ảnh hướng dẫn lắp ráp đế gương sơ cấp và thứ cấp vì chúng hơi khác so với phiên bản gốc của Maff. (Xin lỗi vì chất lượng bản in chưa tốt, sợi nhựa màu đen mình dùng đã cũ và bị ẩm)

Lắp ráp - LTA

Lắp ráp - UTA

Bạn sẽ thấy nhiều cải tiến mình làm đã xuất hiện trong các bản remix khác, có vài lý do cho việc này:

1. Mình bắt đầu dự án này trước khi các bản remix khác được công bố và dùng nó để học Onshape
2. Mô hình khá tham số hóa, ví dụ nếu bạn muốn lỗ thanh 12mm thành 12.7mm để in, bạn chỉ cần đổi một con số là toàn bộ mô hình sẽ được cập nhật
3. Mình muốn một nguồn tài nguyên tập trung cho phiên bản CAD hệ mét để không phải phụ thuộc vào các file STL rời rạc
4. Mình muốn làm theo "cách của mình", không thỏa hiệp với những chi tiết tuy hoạt động ổn nhưng có thể có sai sót hình học lạ

Danh sách vật tư Hadley Hệ mét (BOM)

Cụm UTA

• Ốc vít lục giác chìm M4 x 8mm: 3
• Ốc vít lục giác chìm M4 x 12mm: 8
• Ốc vít lục giác chìm M4 x 16mm: 4
• Bu lông lục giác M4 x 50mm: 4
• Đai ốc lục giác M4: 21
• Đai ốc chống tự tháo (nyloc) M4: 1
• Đai ốc chụp (tùy chọn) M4: 3
• Lò xo: đường kính trong ít nhất 4.5mm, dài ~10mm: 1

Cụm LTA

• Ốc vít lục giác chìm M4 x 12mm: 6
• Bu lông đầu lục giác M4 x 50mm: 3
• Đai ốc lục giác M4: 6
• Đai ốc chống tự tháo (nyloc) M4: 3
• Lò xo: đường kính trong ít nhất 4.5mm, dài ~15mm: 3

Cụm kết nối vòng bi (Bearing Interface)

• Ốc vít lục giác chìm M4 x 12mm: 3
• Ốc vít lục giác chìm M4 x 20mm: 8
• Ốc vít lục giác chìm M4 x 25mm: 2
• Đai ốc lục giác M4: 13

Khác - Kính ngắm, Giá đỡ đuôi én

• Ốc vít lục giác chìm M4 x 12mm: 6
• Đai ốc lục giác M4: 6

Tổng cộng

• Ốc vít lục giác chìm M4 x 8mm: 3
• Ốc vít lục giác chìm M4 x 12mm: 23
• Ốc vít lục giác chìm M4 x 16mm: 4
• Ốc vít lục giác chìm M4 x 20mm: 8
• Ốc vít lục giác chìm M4 x 25mm: 2
• Bu lông đầu lục giác M4 x 50mm: 7
• Đai ốc lục giác M4: 46
• Đai ốc chống tự tháo (nyloc) M4: 4
• Đai ốc chụp (tùy chọn) M4: 3
• Thanh tròn 12mm x 1m: 3
• Lò xo (10mm): 1
• Lò xo (15mm): 3
