Ocular Phone Mount – Ngàm kẹp điện thoại cho thị kính
Ngàm kẹp giúp cố định camera smartphone ngay trước thị kính (ocular) của kính thiên văn hoặc kính hiển vi, chắc chắn hơn các mẫu phổ biến. Hỗ trợ nhiều điện thoại và thị kính 1.25", có biến thể kẹp cao/khẩu độ lớn.
Mô tả

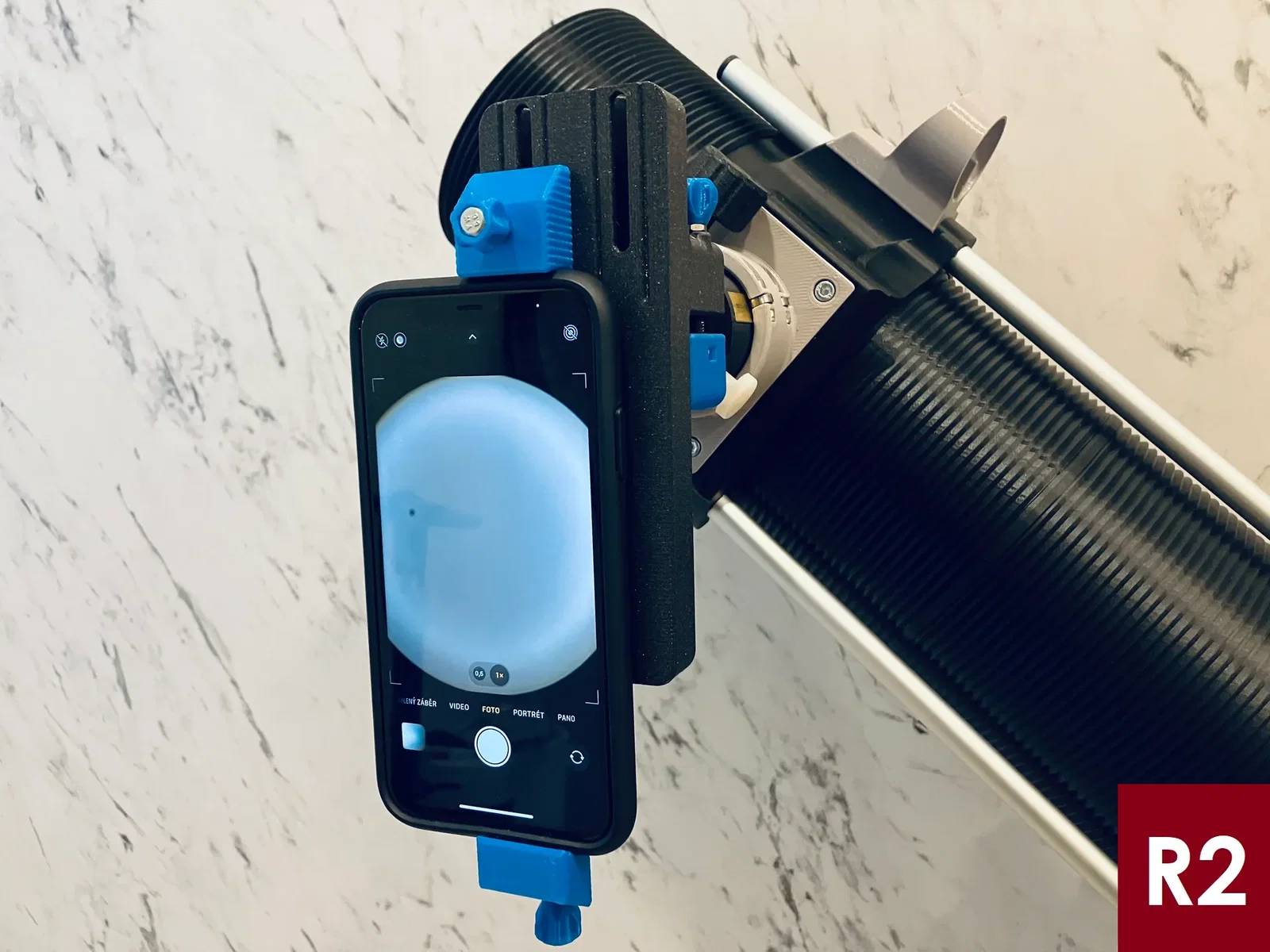

Đây là một ocular phone mount giúp cố định chắc chắn camera của smartphone ngay trước thị kính (ocular) của kính thiên văn hoặc kính hiển vi. Mình làm cái này sau khi thử mấy mẫu in/đồ bán sẵn khác mà thấy hơi lỏng lẻo, thiếu chắc chắn khi gắn trên kính thiên văn đang di chuyển.
Updates
- 22 tháng 4, 2024 - Revision 2: Thêm các biến thể tuỳ chọn mới cho ngàm kẹp cao hơn và khẩu độ lớn hơn. Có thể không cần, tuỳ theo điện thoại của bạn.

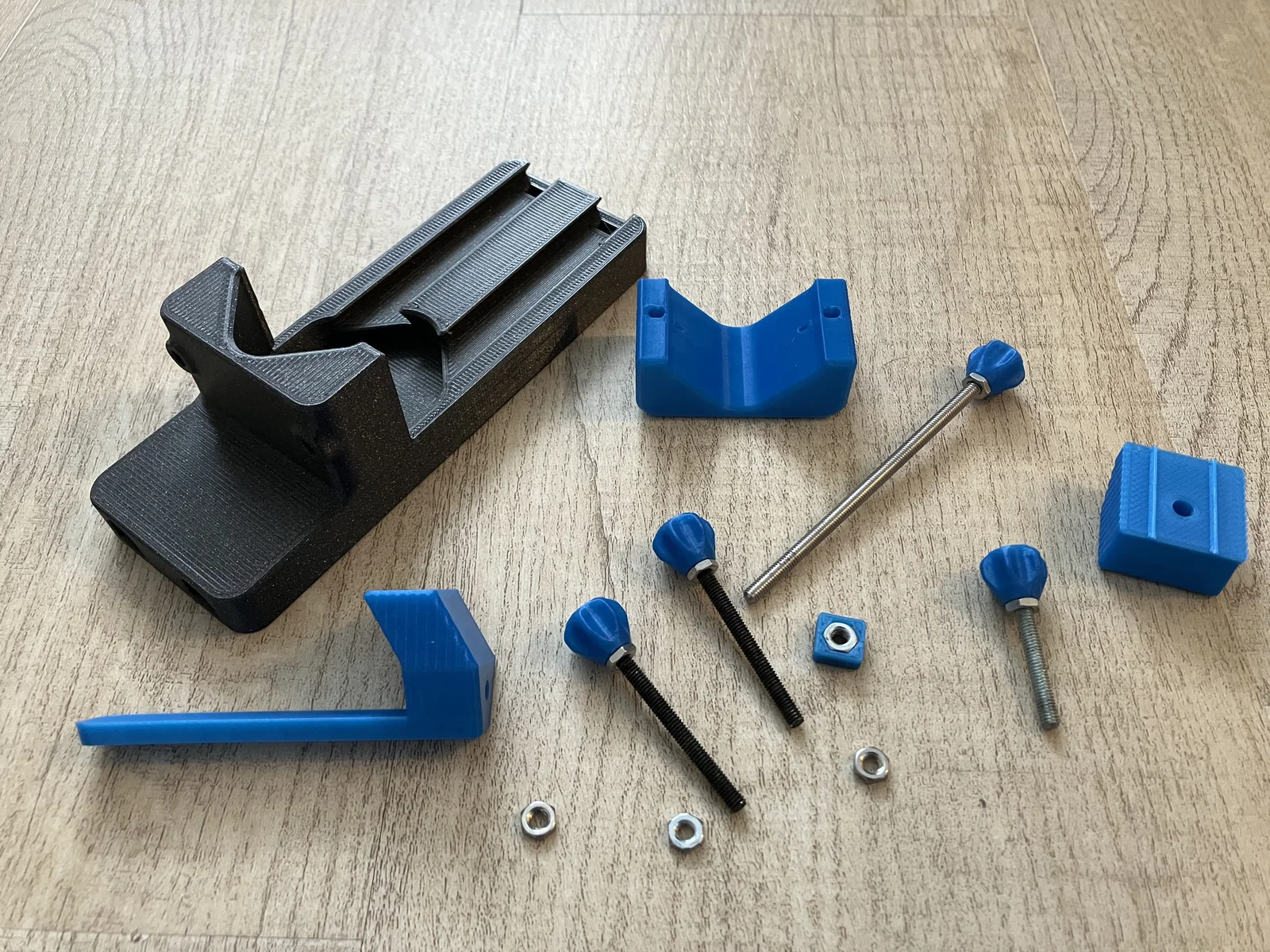

Hardware
- 9 x tán lục giác M4 ISO 4032, DIN 934
- Vít đầu lục giác M4x35 DIN933 ren suốt (hoặc M4x40 cho ngàm kẹp cao hơn V2)
- 2 x vít đầu lục giác M4x60 DIN933 ren suốt (hoặc M4x50)
- Ty ren M4 cắt dài 100mm (hoặc 130mm cho ngàm kẹp dài hơn)
Mua 1 mét ty ren M4 rồi cưa hoặc cắt bằng kềm cắt loại nặng theo đúng kích thước. Việc này sẽ làm hư phần đầu ren, bạn cần dũa lại bằng dũa kim loại. Bạn có thể làm toàn bộ thumbscrew theo cách này, nhưng mua vít ngắn sẵn sẽ tiện hơn.
Compatibility
Nó sẽ vừa với đa số thị kính 1.25" và đa số điện thoại, nhưng không phải tất cả. Xem thông số dưới đây để biết có phù hợp nhu cầu của bạn không.
- Đường kính ocular: 30–40mm
- Khoảng cách từ camera đến cạnh trên của điện thoại: 5–45mm
- Khoảng cách từ camera đến cạnh dưới của điện thoại: 95–155mm hoặc 125–185mm với tay kẹp dài hơn.
Print instructions

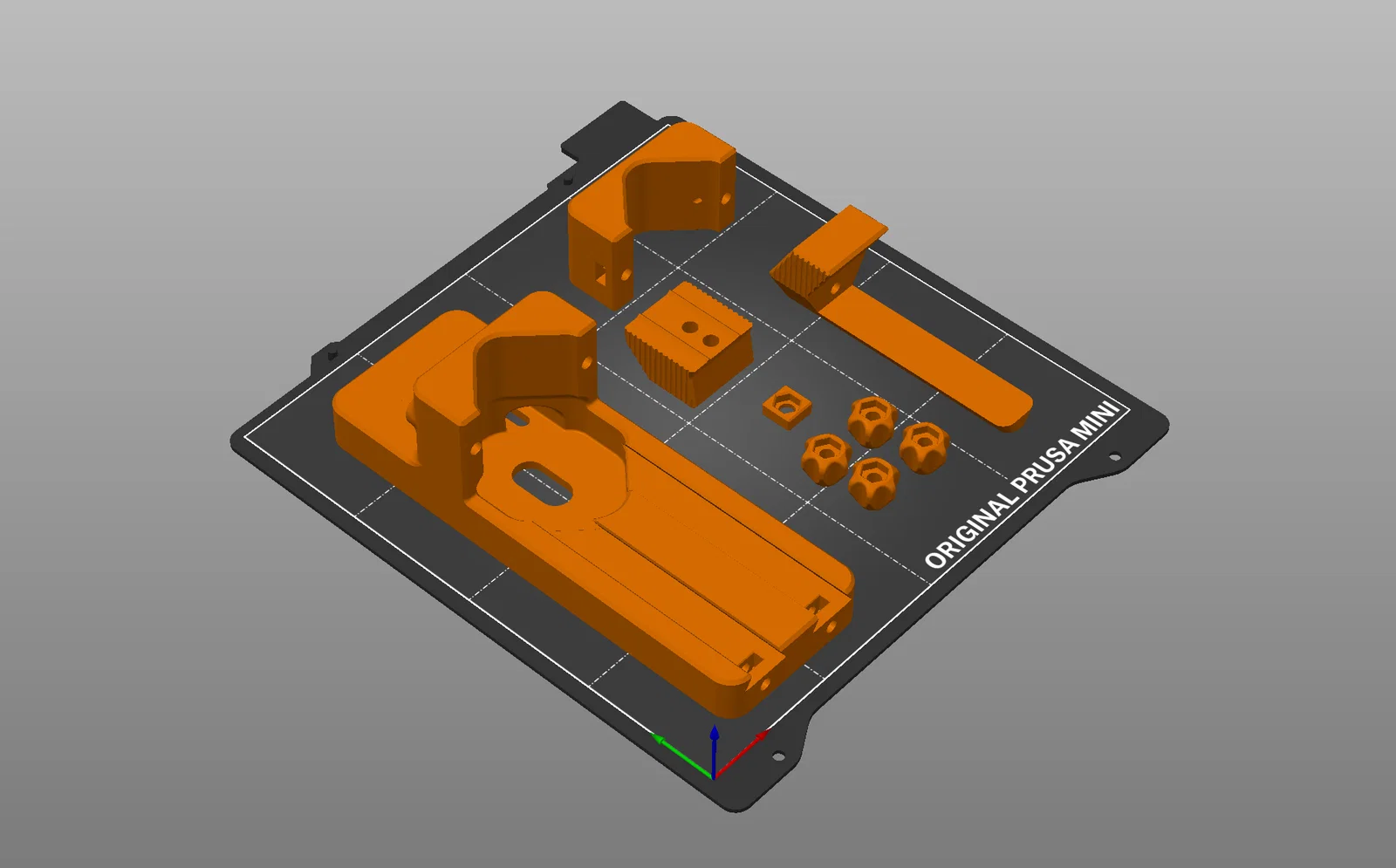

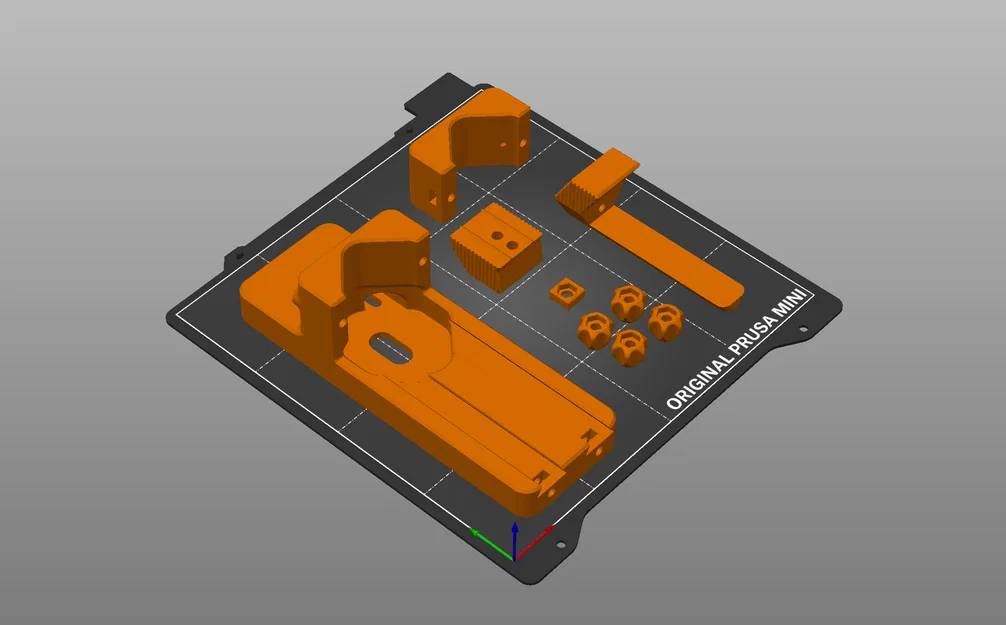

In không cần support theo đúng hướng như hình minh hoạ
Assembly notes
Đa số camera điện thoại không nằm chính giữa, nên hãy dùng nửa của mount nào giúp bạn kẹp điện thoại chắc hơn. Nếu camera ở giữa thì dùng nửa nào để kẹp cũng được.

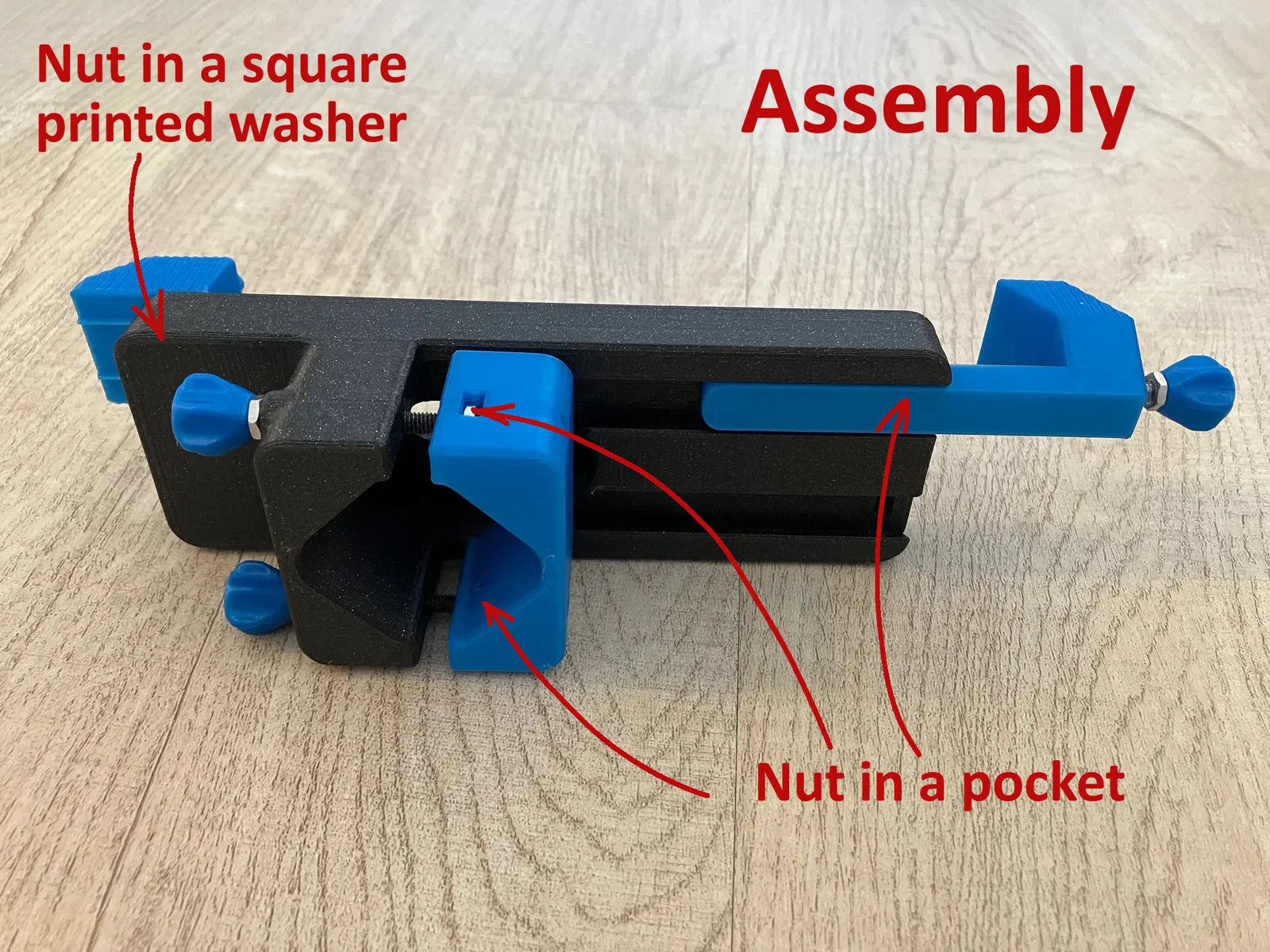

Siết chặt tán vào phần đầu thumbscrew đã in bằng cờ lê 7mm hoặc kìm. Con thumbscrew dài được làm từ ty ren và 2 cái tán.
Bạn dùng lỗ nào trong 2 lỗ trên ngàm kẹp điện thoại phía trên cũng được, trừ khi bạn cần tận dụng biên độ chỉnh ở hai đầu tối đa.
Các bước lắp còn lại, làm theo hình.
Onshape source
Support
Tất cả các thiết kế của mình đều miễn phí và nếu có thể thì thuộc public domain. Nếu bạn thấy hữu ích, bạn có thể ủng hộ mình trên Ko-fi.
Telescopes collection
Nếu bạn quan tâm các món khác liên quan kính thiên văn và thiên văn học mà mình đã làm, xem thêm tại Telescopes collection trên Printables.
