Ultimate 608 Bearing kèm Calibration Kit V2

Các phiên bản:

V2, 10/18/2022: Đã sửa đường kính trong để khớp đúng theo chuẩn 608. Thêm các mức tolerance “cực đoan” cho những ai cầu toàn.

Tiếc là “Bearing.stl” không phải kiểu file bạn cứ tải về rồi in là xong. Phần lớn thời gian nó sẽ không chạy đúng, vì máy, vật liệu và môi trường của mỗi người đều khác nhau. Vậy mình bỏ cuộc và coi bearing là không thể in được sao? Mình nghĩ là không.

Mục tiêu của dự án này là cung cấp cho bạn các “công cụ” để in bearing cỡ 608 một cách ổn định và dự đoán được. Mình cũng kèm theo phương pháp để đạt được chiếc bearing tốt nhất có thể với hầu như bất kỳ máy FDM nào.

Hiệu chỉnh Tolerance cho Bearing:

Mình đạt kết quả tốt nhất với layer height 0.16 và PLA + grease để giảm nóng và tăng tuổi thọ bearing.

Trước hết, bạn cần xác định các tolerance cho ra kết quả tốt nhất. Có 2 loại tolerance cần xác định:

1. Radial Tolerance (RT)
2. Tennon Tolerance (TT)

Mục tiêu là làm ra bearing chạy được với giá trị RT và TT nhỏ nhất có thể. Để làm vậy, mình đề xuất dùng thuật toán binary search. Tìm RT nhỏ nhất trước. Khi đã có RT, tiếp tục tìm TT nhỏ nhất.

Binary Search cho RT và TT:

1. Bắt đầu với RT = X, và đặt TT = 0.4 trong lúc đang làm bước này.
2. X là biến bạn cần tìm (bắt đầu với X = 0.2, X_min = 0.1, X_max = 0.4) và in đúng model trong thư mục “calibration”.
3. Xoay trục (lần đầu có thể sẽ khó, dùng “tool.stl”).
   1. Nếu sau đó bạn xoay được trơn tru, đặt X_max = X, X = (X_max + X_min) / 2 rồi lặp lại bước 2.
   2. Nếu trục không xoay được hoặc bạn làm bể bearing, đặt X_min = X, X = (X_max + X_min) / 2 rồi lặp lại bước 2.
4. Khi bạn đã tìm được RT nhỏ nhất, làm y hệt để tìm TT nhỏ nhất.

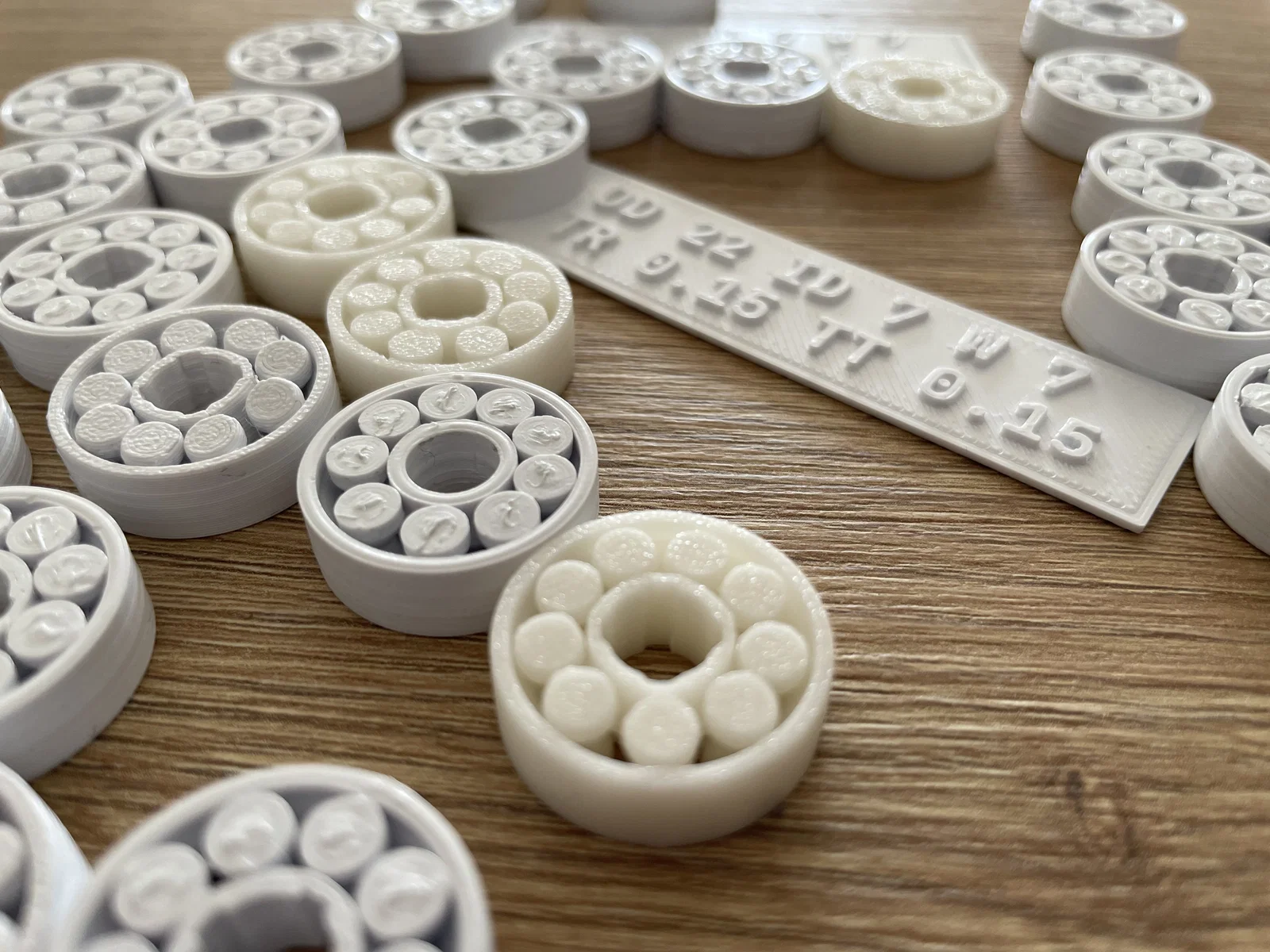

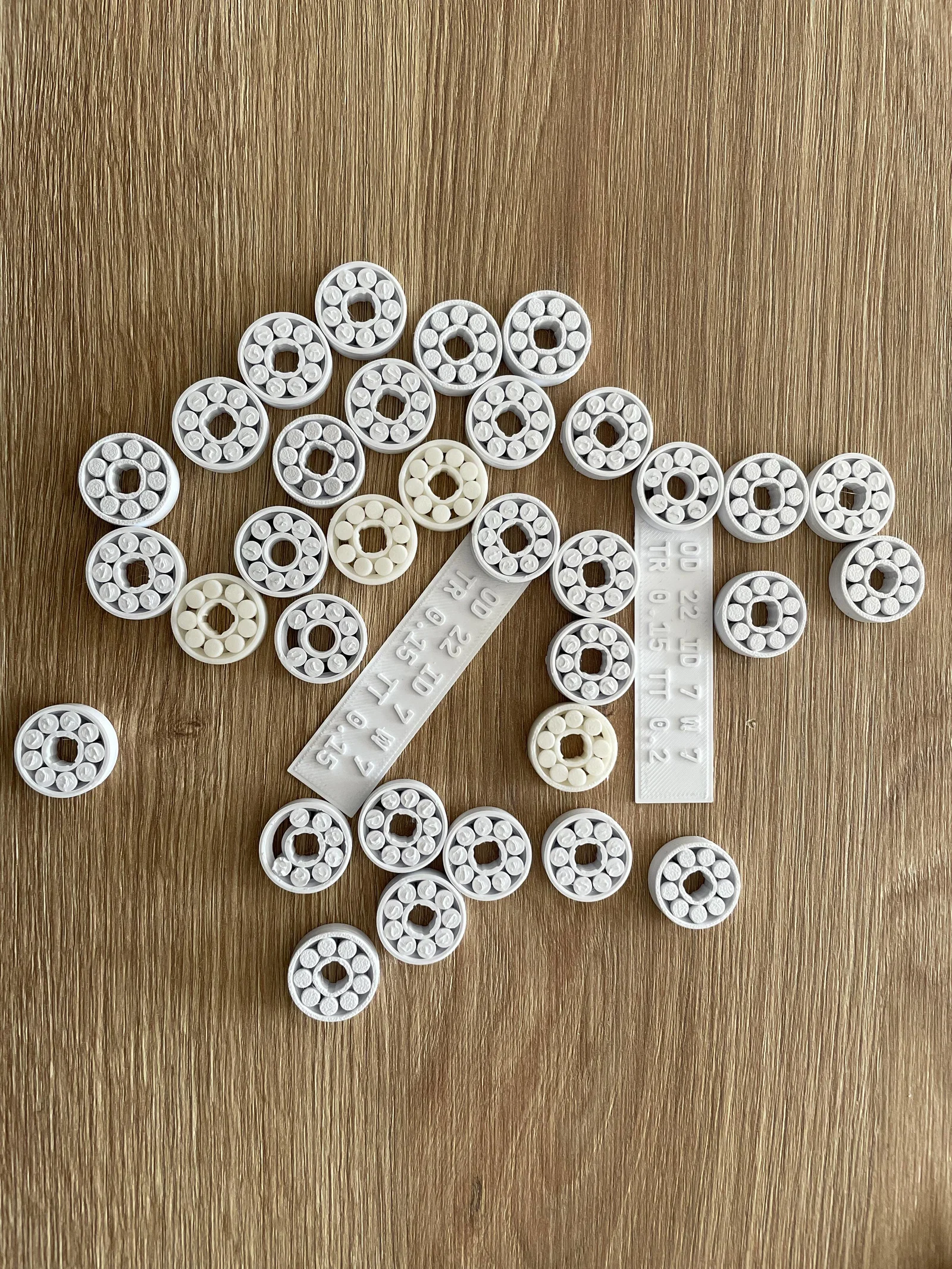

In nhiều cái!

Bạn đã có một cái bearing chạy được, quá đã! Vì bạn đã tốn khá nhiều thời gian để hiệu chỉnh, thì tốt nhất nên in thêm vài cái nữa với cùng loại filament và cùng settings. Đừng lặp lại sai lầm của mình, đừng in kiểu này (trừ khi bạn muốn có 25 cái không chạy):

Nếu bạn in tất cả trong một lượt, tolerance có thể bị “trôi”. Mình cũng chưa rõ nguyên nhân, có thể liên quan gì đó tới retract khi chạy quãng đường dài hơn. Hãy in từng cái một bằng tuỳ chọn của Prusa Slicer: “Print Settings → Output Options → Complete individual objects” và đặt chúng cách xa nhau:

Mình đã làm các bearing này theo kiểu tham số (parametrical) và từng tính làm một bộ kit như vậy cho mọi kích cỡ bearing phổ biến, nhưng chỉ render riêng cỡ 608 thôi đã mất khoảng ~10 giờ. Nếu bạn muốn có bộ kit tương tự cho các cỡ bearing khác, để lại bình luận cho mình biết nha.
