Cảnh Giáng Sinh Thánh Gia dạng “Pyramid” kiểu Châu Âu

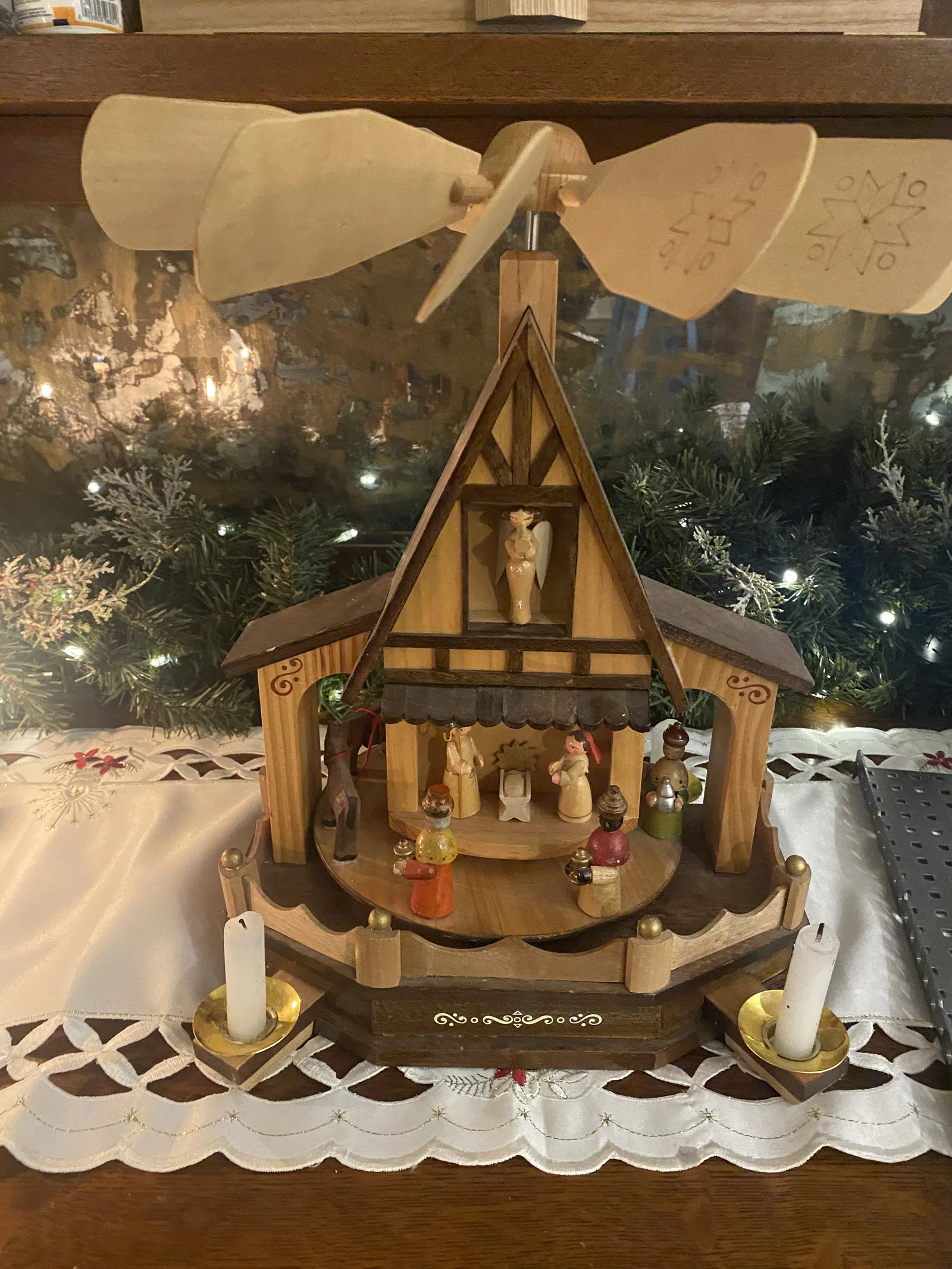

Lúc còn nhỏ ở châu Âu, nhà mình lúc nào cũng có một cái như vầy để trang trí. Tới lúc mình tự làm một bộ bằng máy in 3D rồi. Cái “Pyramid” này in được trên bất kỳ máy nào có build volume từ 210 x 210 x 210 trở lên. Hiện mình đang làm thêm một phiên bản thu nhỏ để in được trên các máy nhỏ như Mini+. Tất cả những gì bạn cần để nó hoạt động là 4 cây nến! Khi thắp lên, luồng khí nóng bốc lên sẽ đẩy cánh quạt, làm xoay cái bệ.

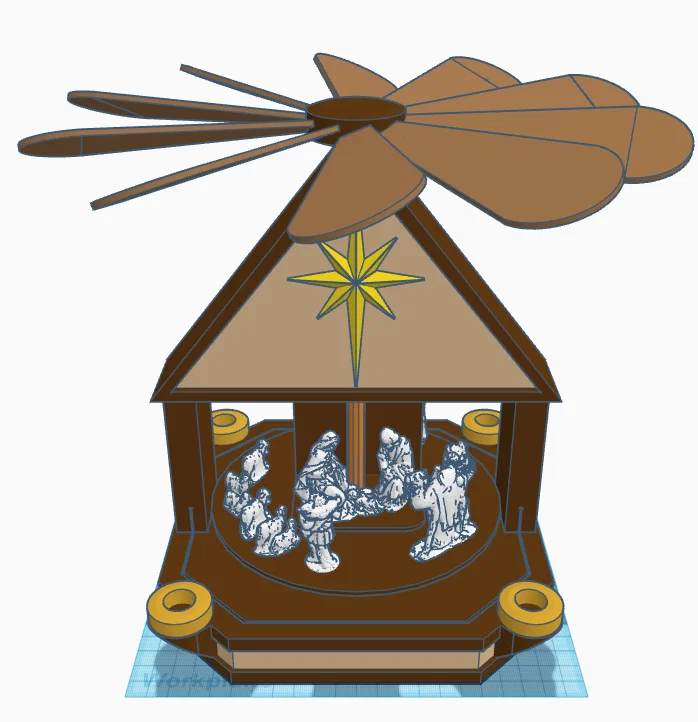

Lúc mình in bộ này thì chỉ có filament màu trắng, nhưng vì các phần đều in rời nên bạn có thể in nhiều màu khác nhau. Phía trên có kèm vài hình minh họa phiên bản nhiều màu.

Dự án Tinkercad ở đây:

https://www.tinkercad.com/things/huZdyAjT7wP

Lắp ráp (Construction)

Trước khi lắp, lưu ý một số chi tiết có thể sẽ không khít nếu bản in bị elephant's foot nặng, extrusion không đều, hoặc bị phình ở góc. Thiết kế là để lắp trơn tru, nên nếu có chi tiết không chịu vào, hãy thử cạo bớt hoặc chà nhám chỗ bị vướng.

Lắp phần đế (Base Assembly)

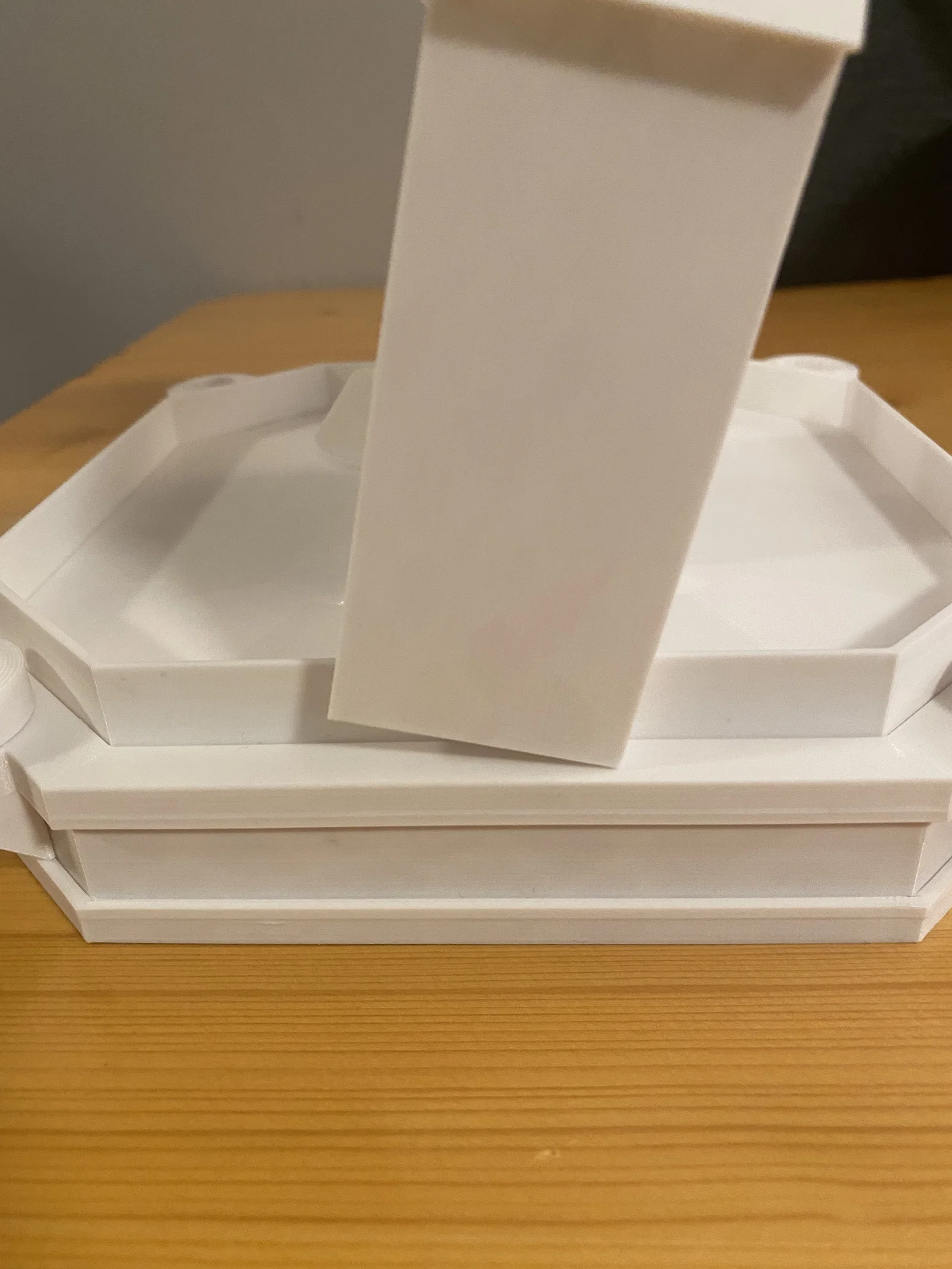

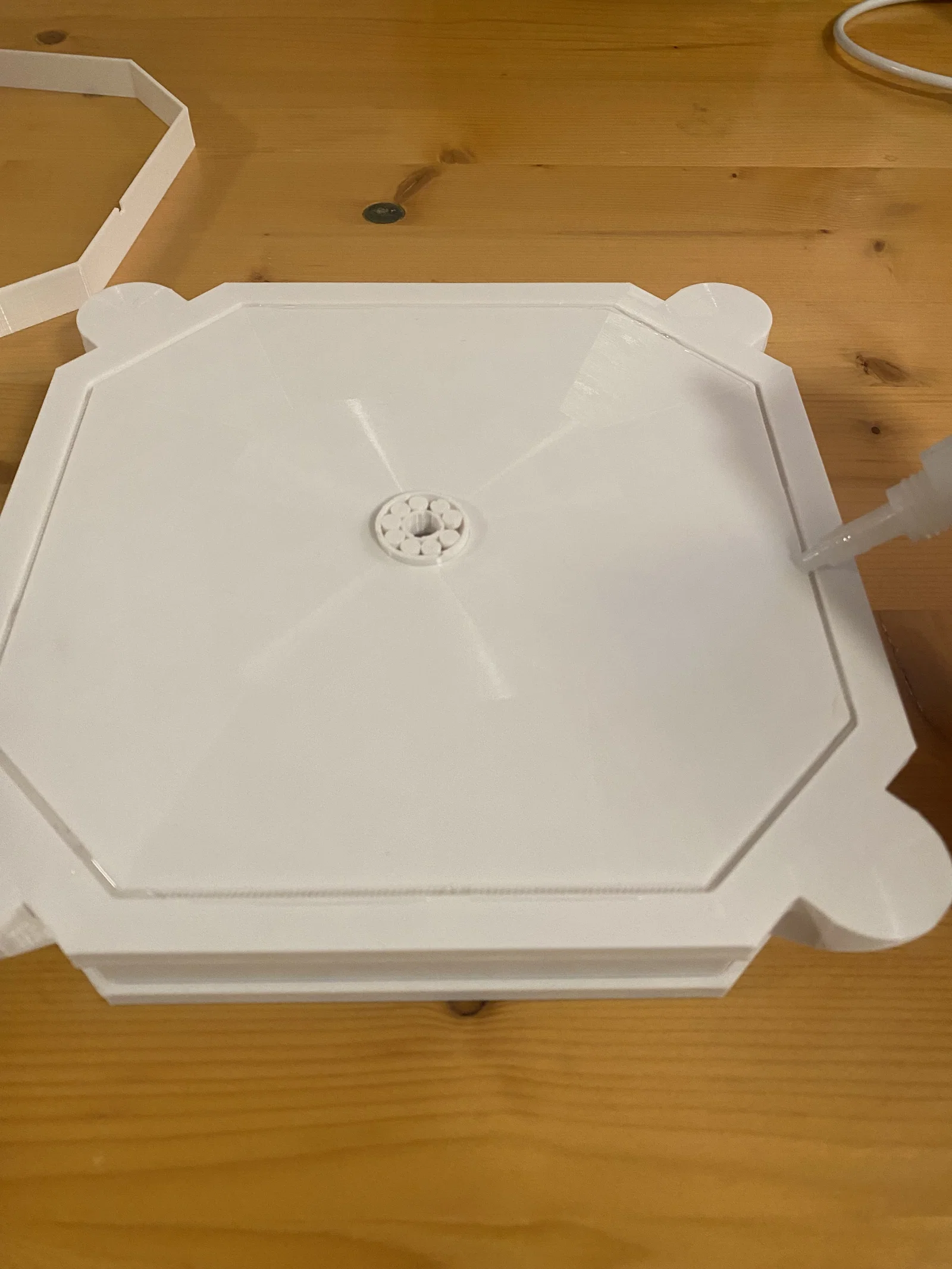

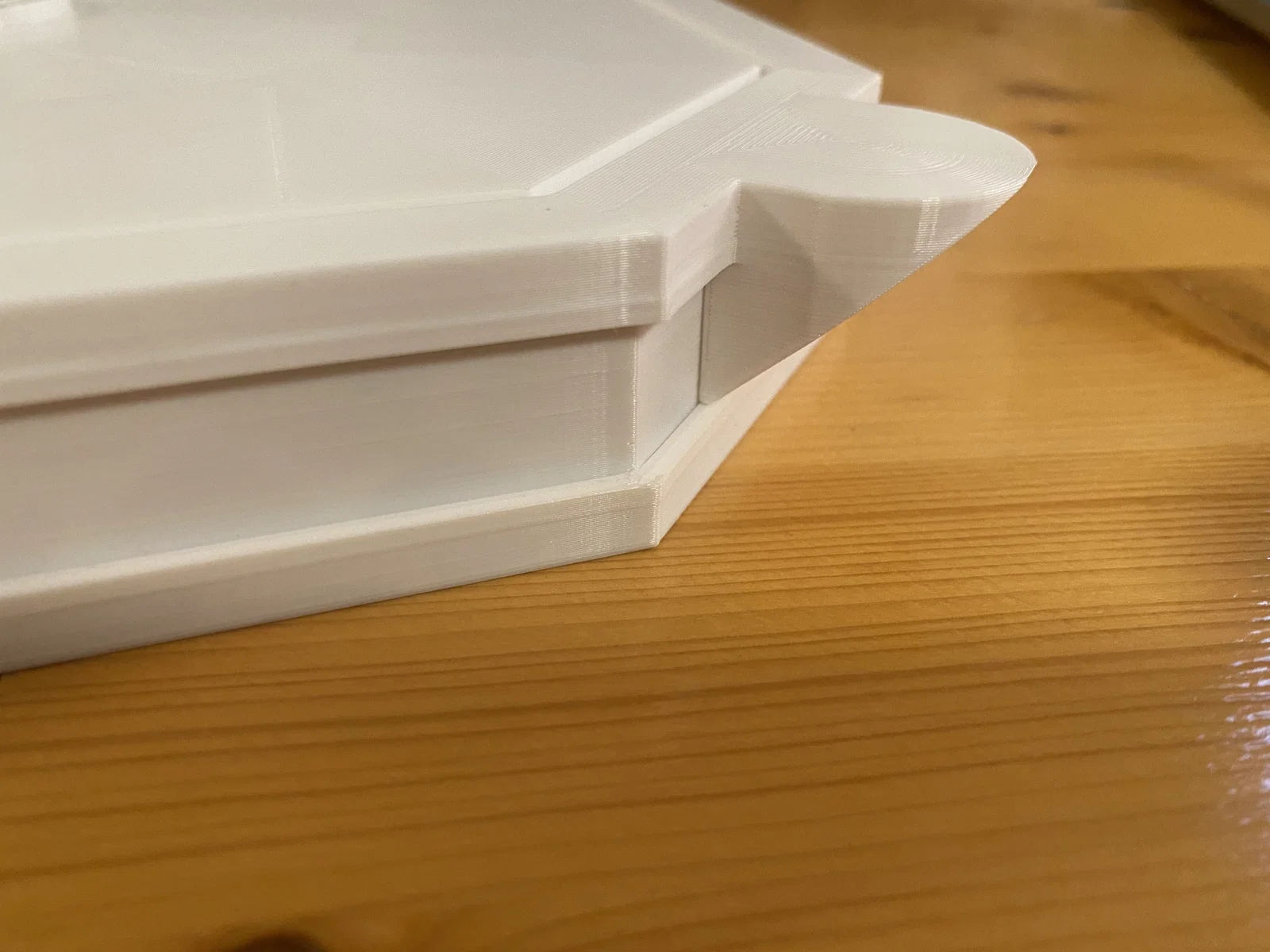

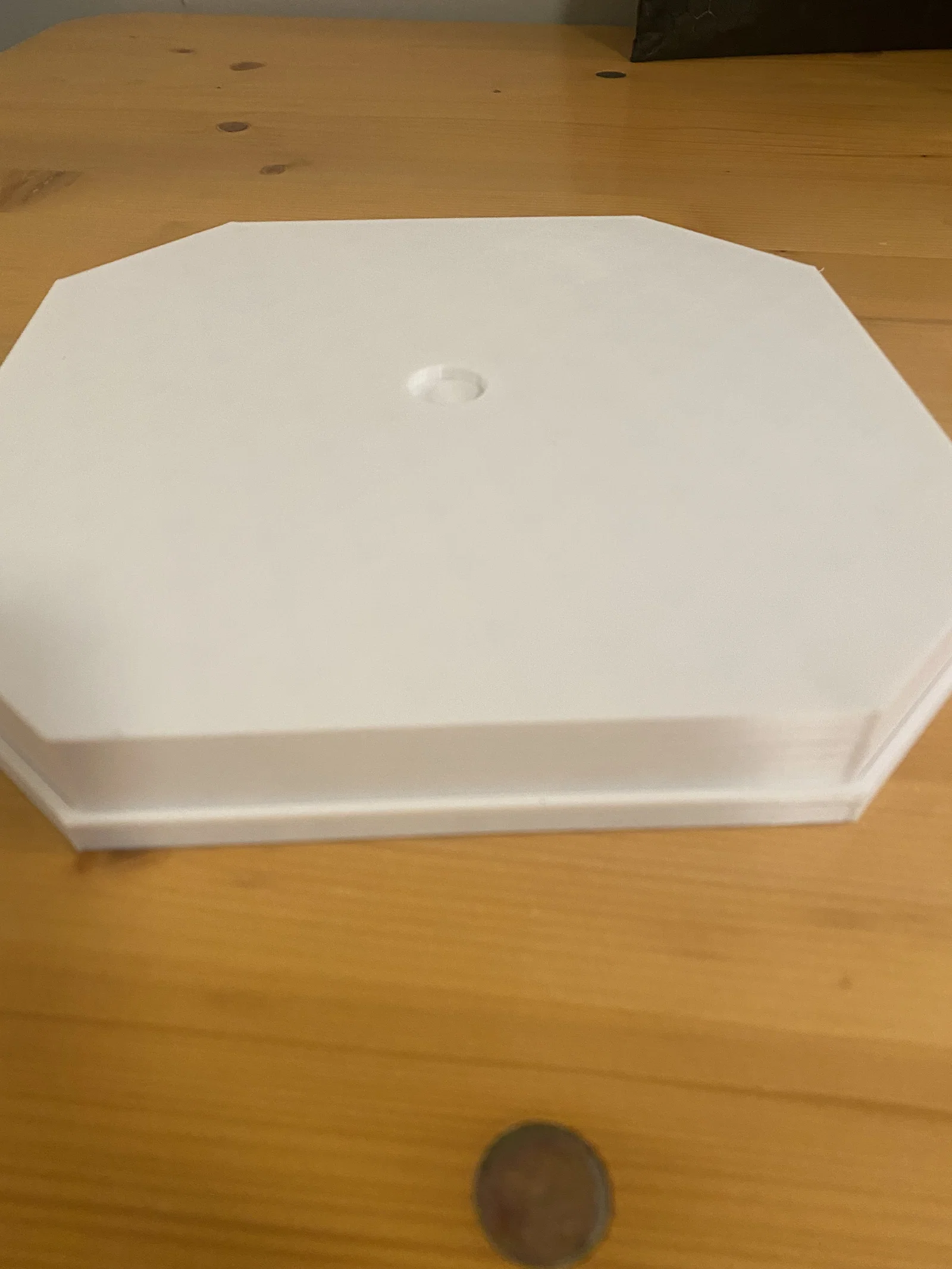

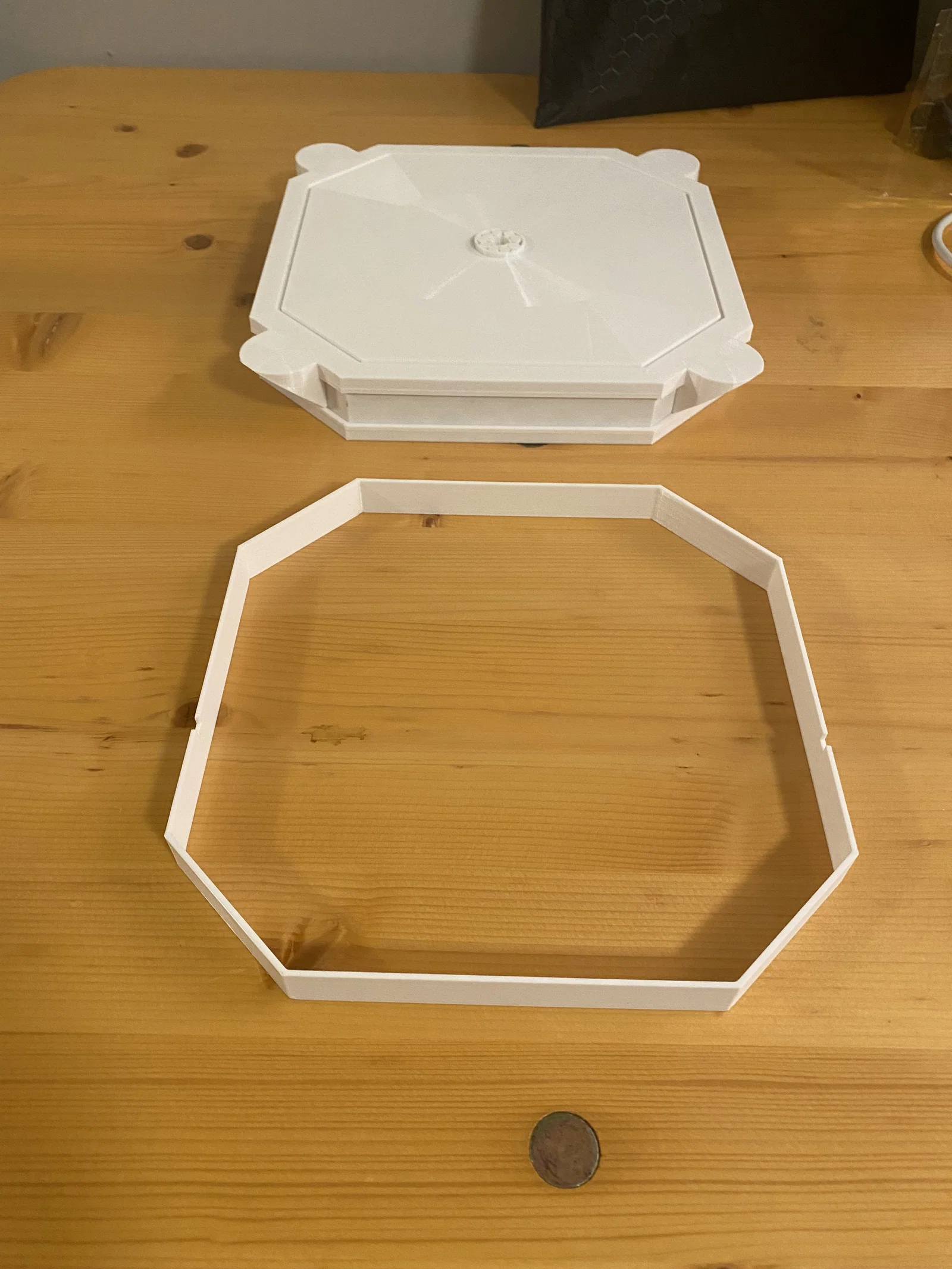

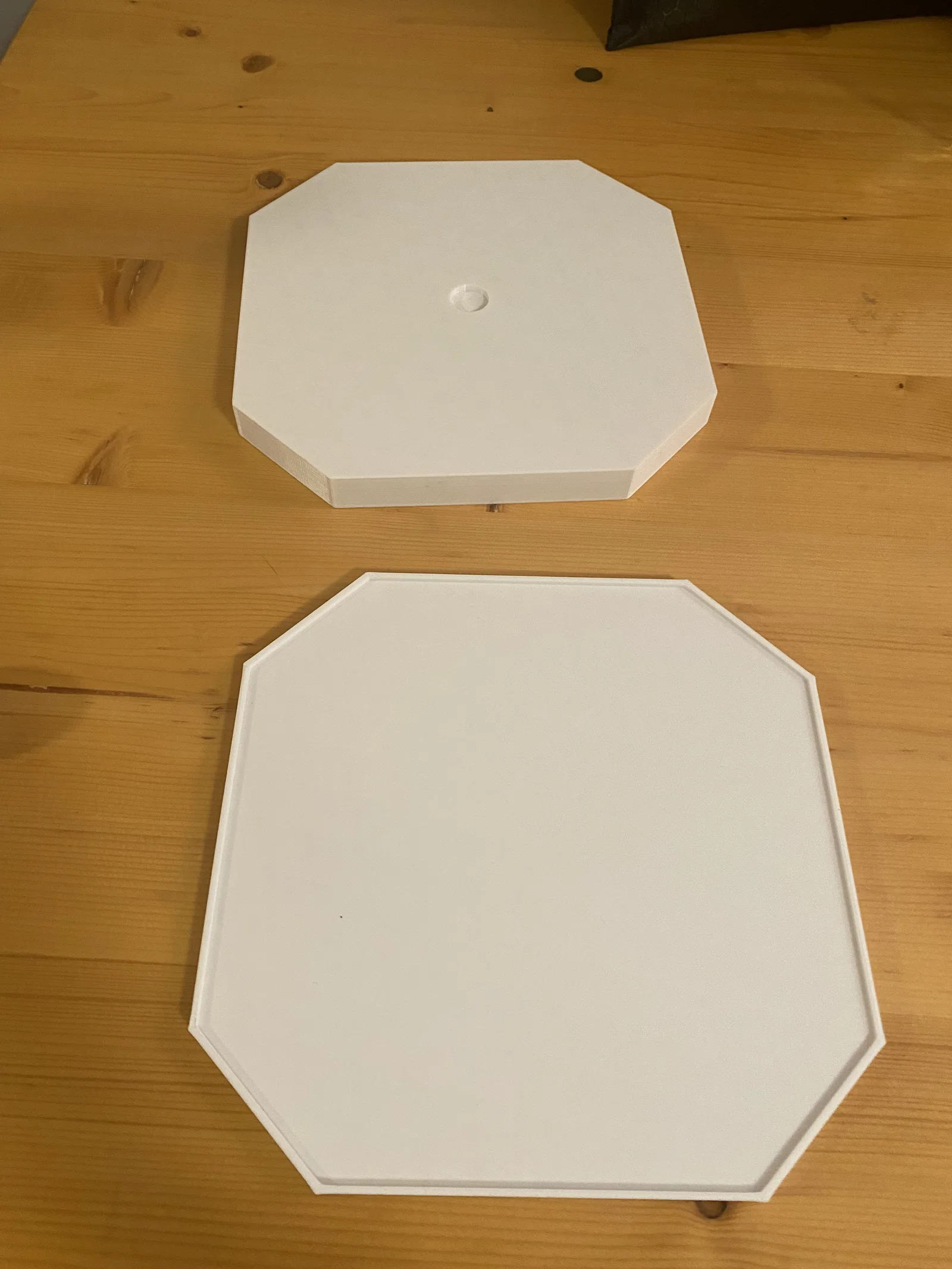

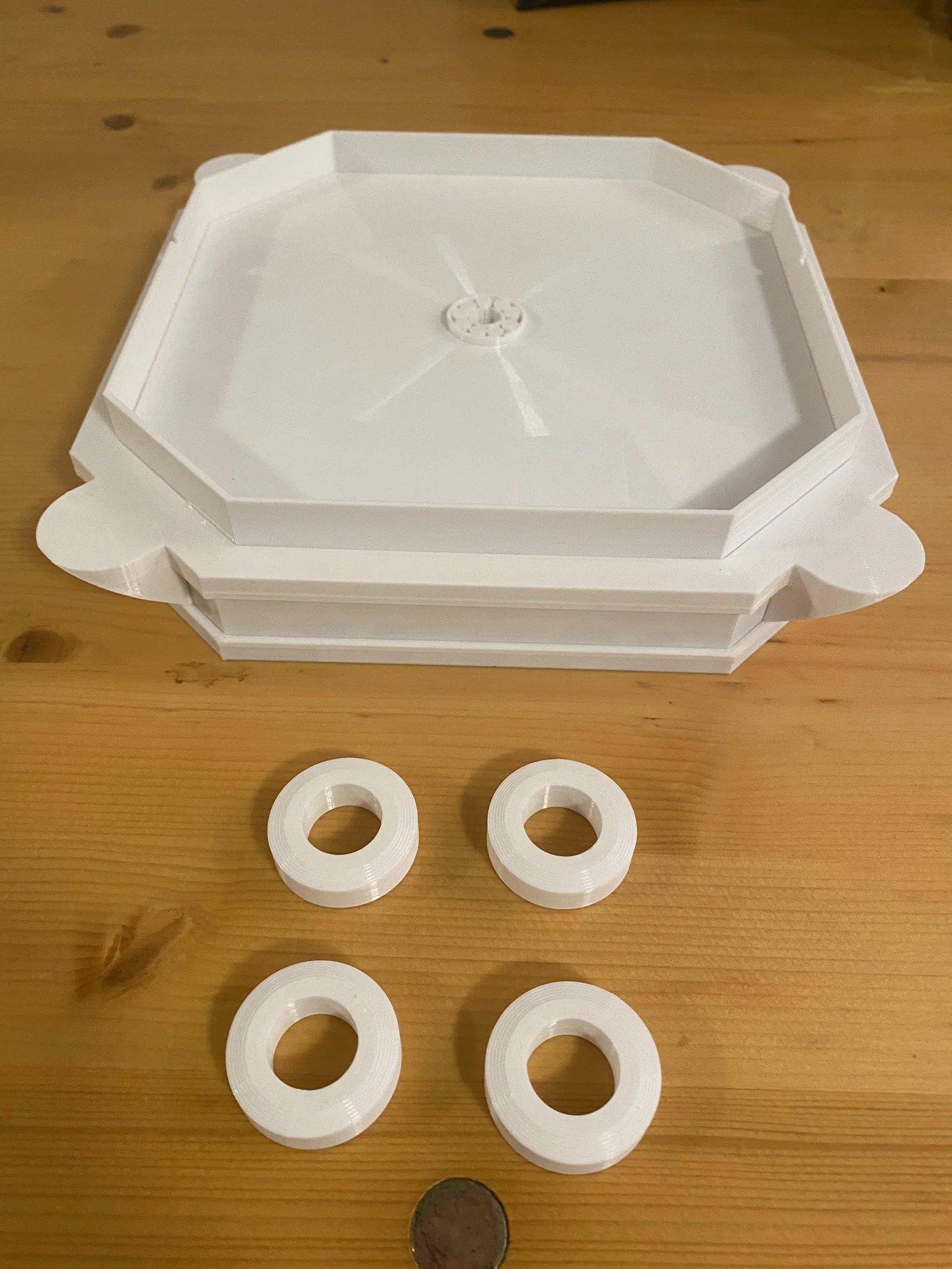

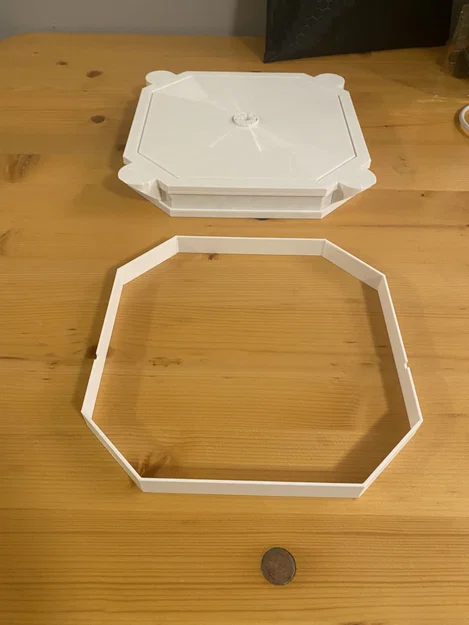

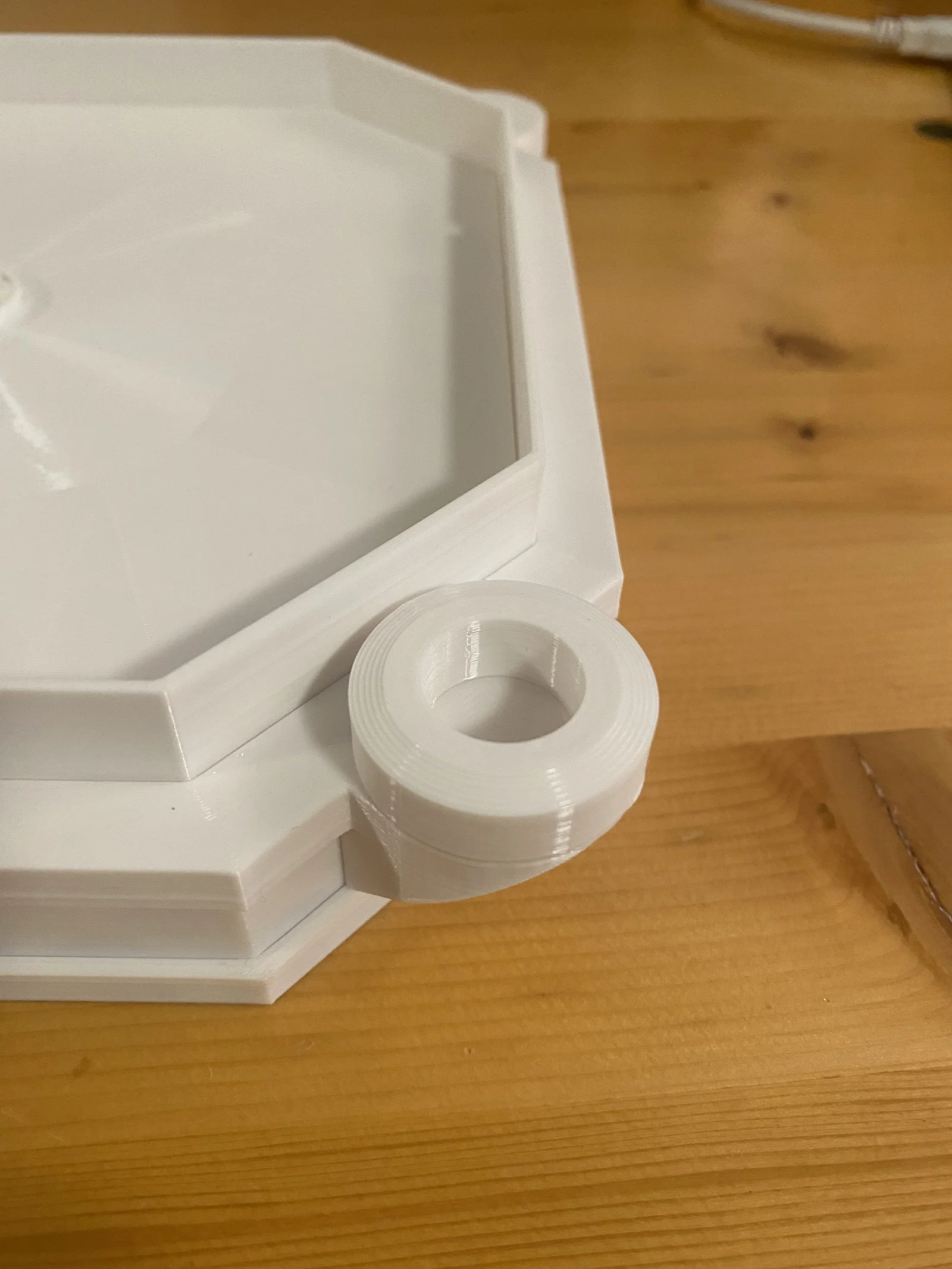

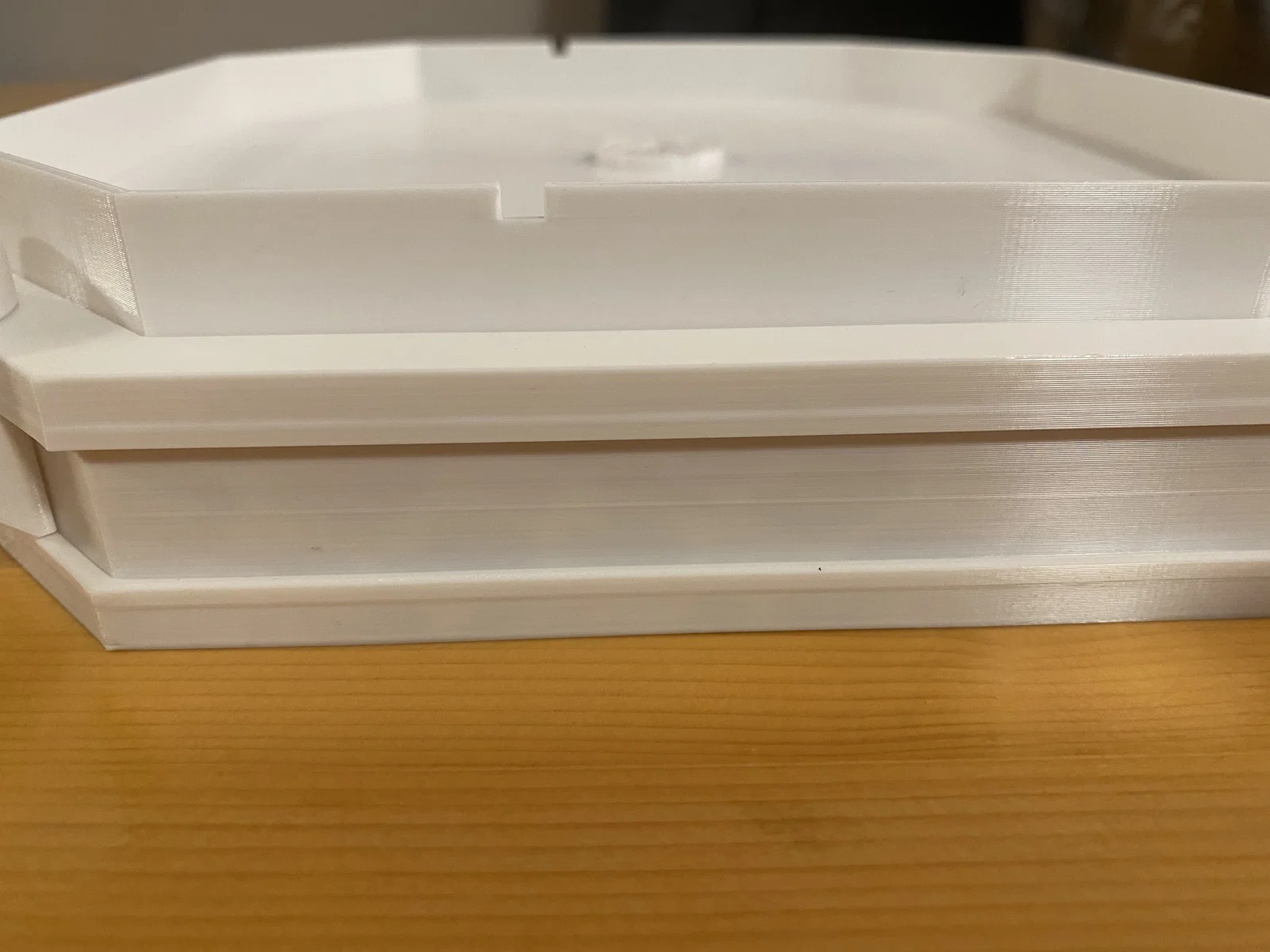

“Base Bottom” và “Base Middle” sẽ bấm (snap) vào nhau. “Base Top v3” sẽ đặt vừa lên trên. Tiếp theo, bấm “Wall v3” vào phần đế. Nhớ kiểm tra cho mọi thứ khít chặt đúng vị trí. Giờ dán các candle holder vào đúng chỗ (xem ảnh).

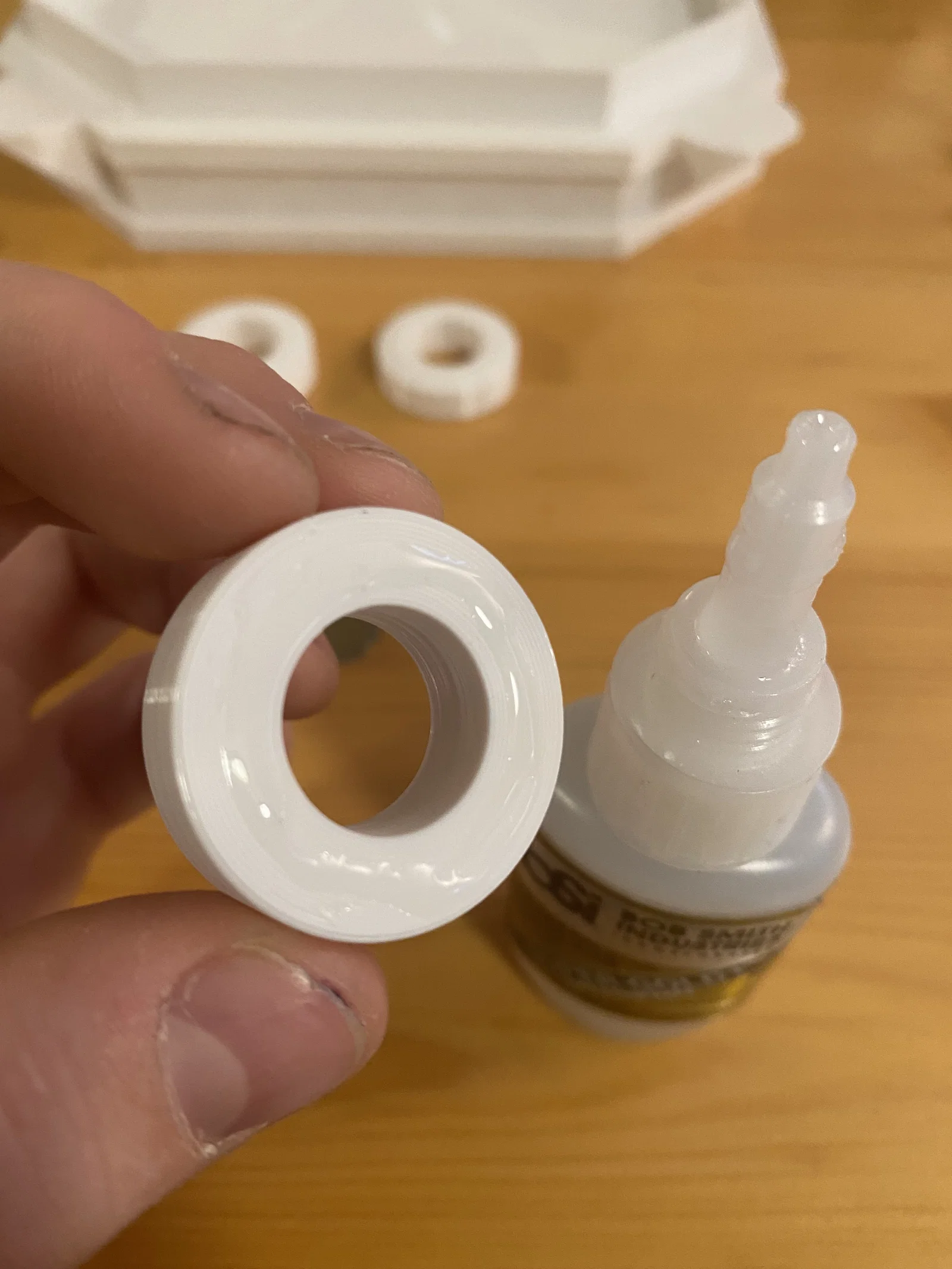

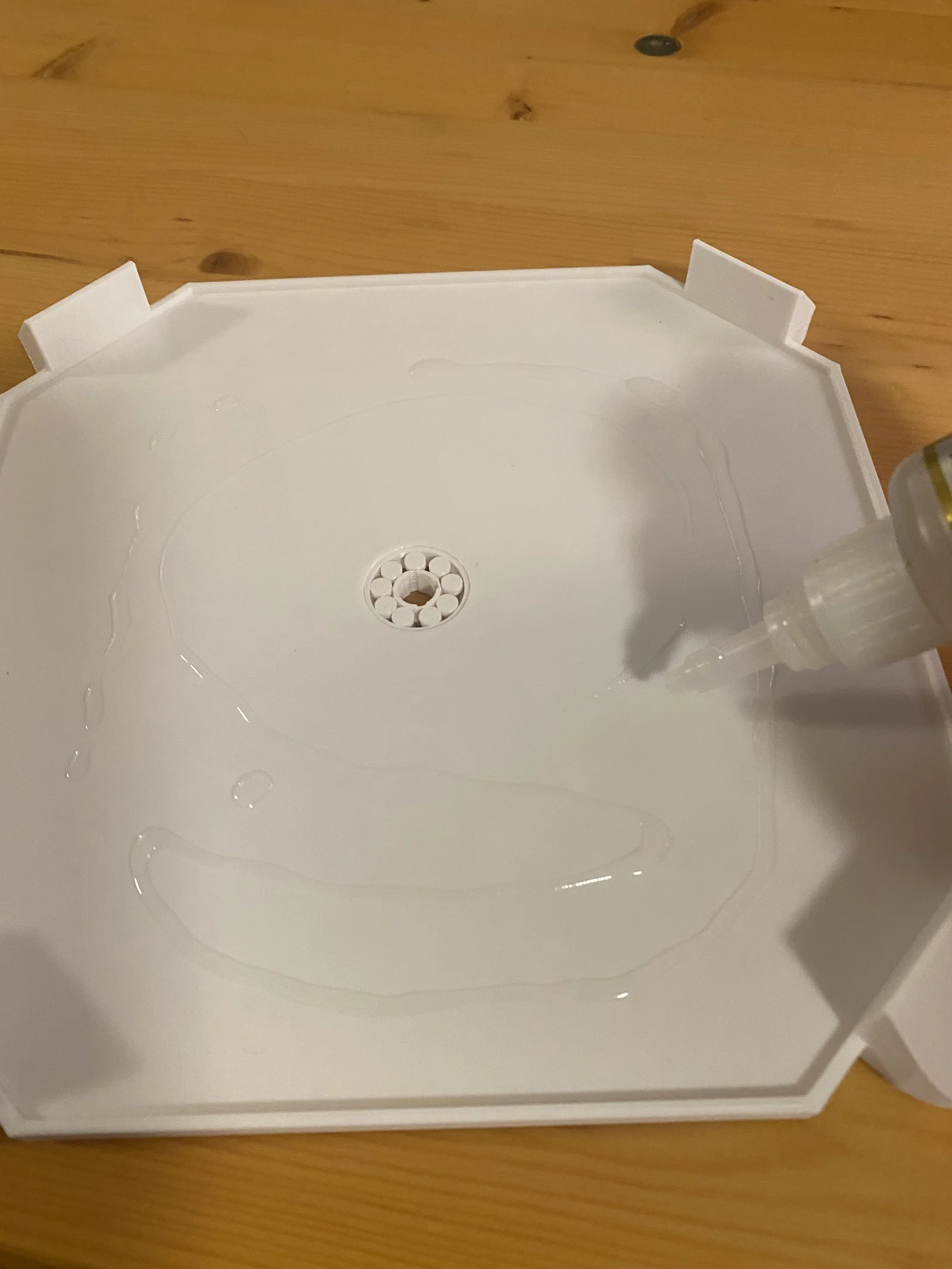

Sau khi lắp xong phần đế, bạn có thể dùng bearing đi kèm hoặc bearing 608 tiêu chuẩn (mình khuyến nghị loại 608). Đặt bearing vào lỗ trên chi tiết “Base Top v3”. Nếu dùng bearing in (printed bearing), thì “Lower Shaft” sẽ lắp vừa vào. Lỗ trên trục (shaft) phải nằm phía trên. Nếu dùng bearing tiêu chuẩn, bạn sẽ cần cạo bớt viền để nó vừa.

Đặt shaft vào bearing, rồi lắp “Spacer v4” vào shaft và đẩy xuống sát bearing. Sau đó đặt rotating base lên trên. Spacer có tác dụng nâng rotating base lên cao hơn so với đế thường.

Lắp phần mái (Roof Assembly)

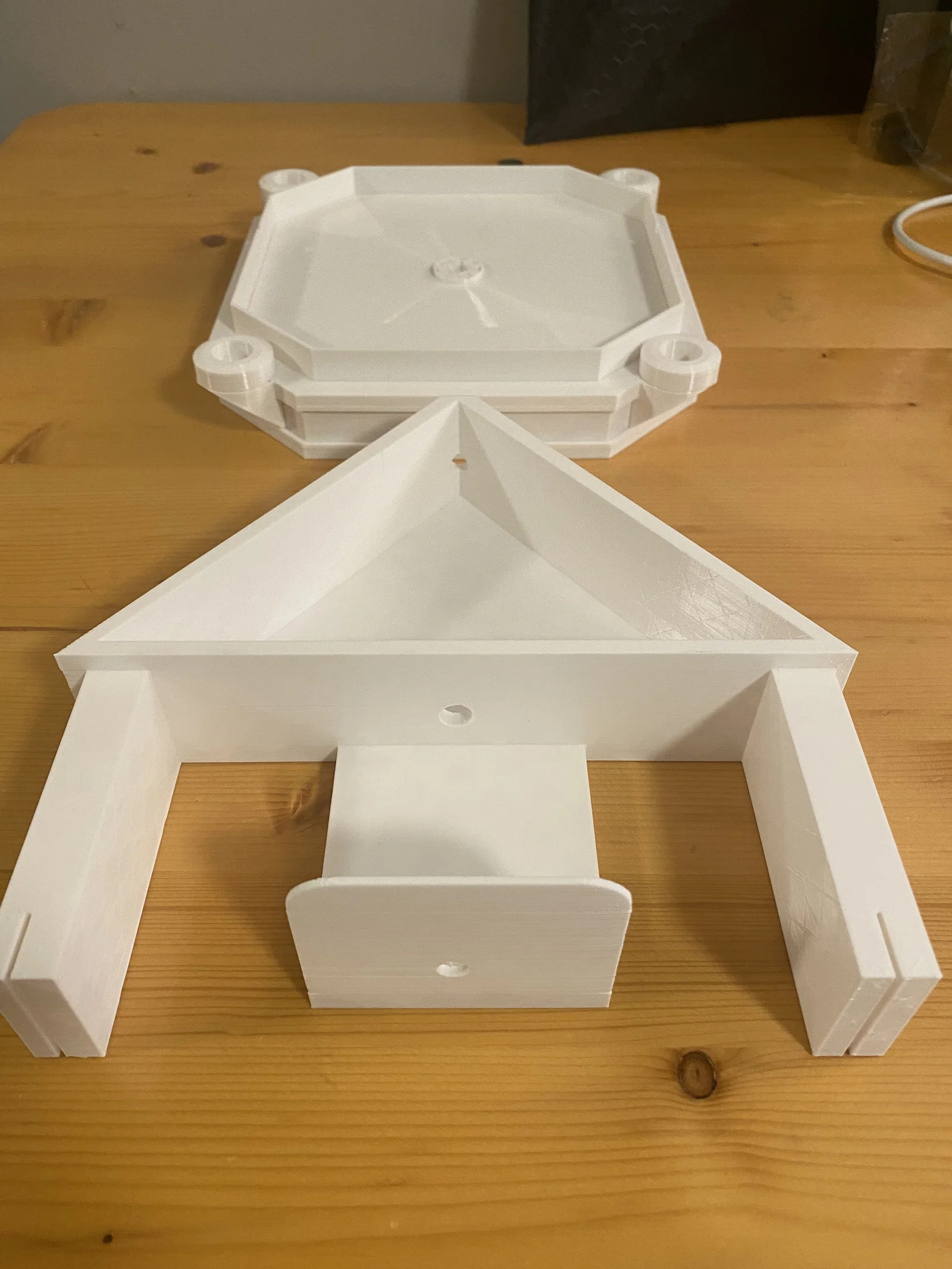

Lắp “Roof Middle v2” vào “Roof v6”. Trên “Roof Middle v2” NHỚ LÀ PHẢI ĐỂ MẶT GẦN CÁI LỖ NHẤT chui vào “Roof v6” trước! Xem ảnh để rõ hơn.

Trước bước tiếp theo, nhớ kiểm tra là bạn nhìn xuyên qua được lỗ trục (shaft hole) trên mái. Nếu không thấy thông, nghĩa là bạn đã lắp “Roof Middle v2” bị ngược.

Lắp hoàn thiện (Final Assembly)

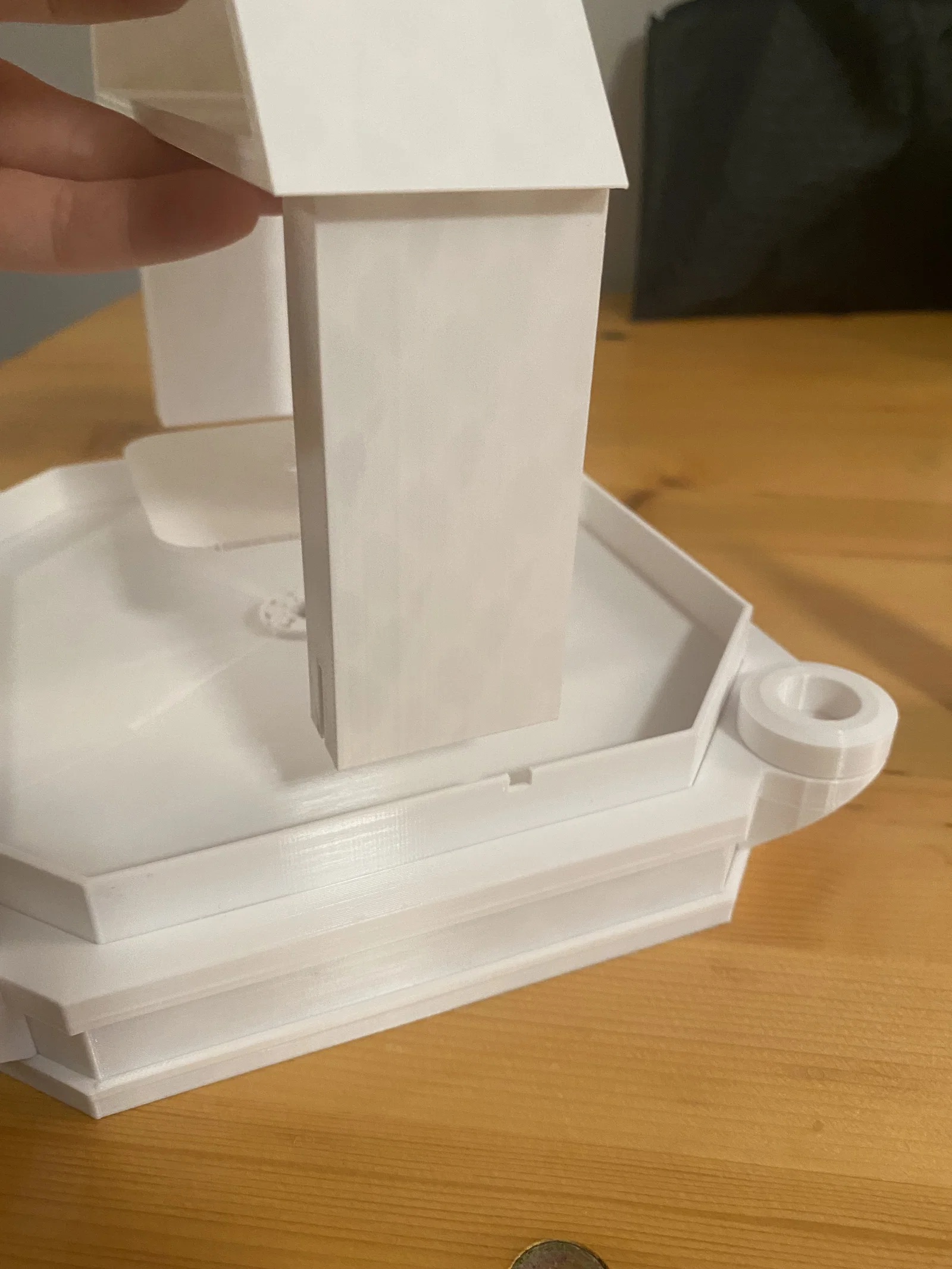

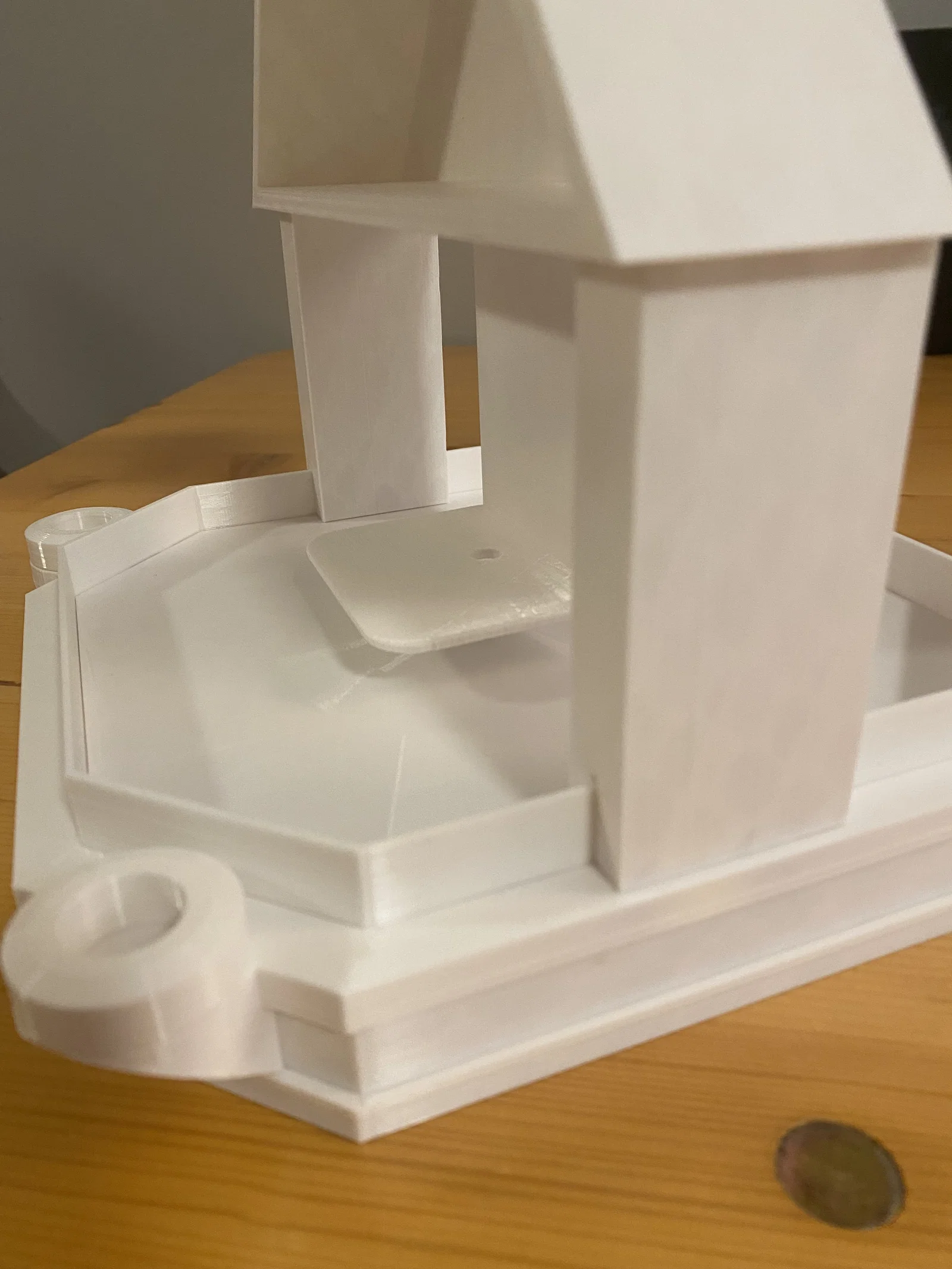

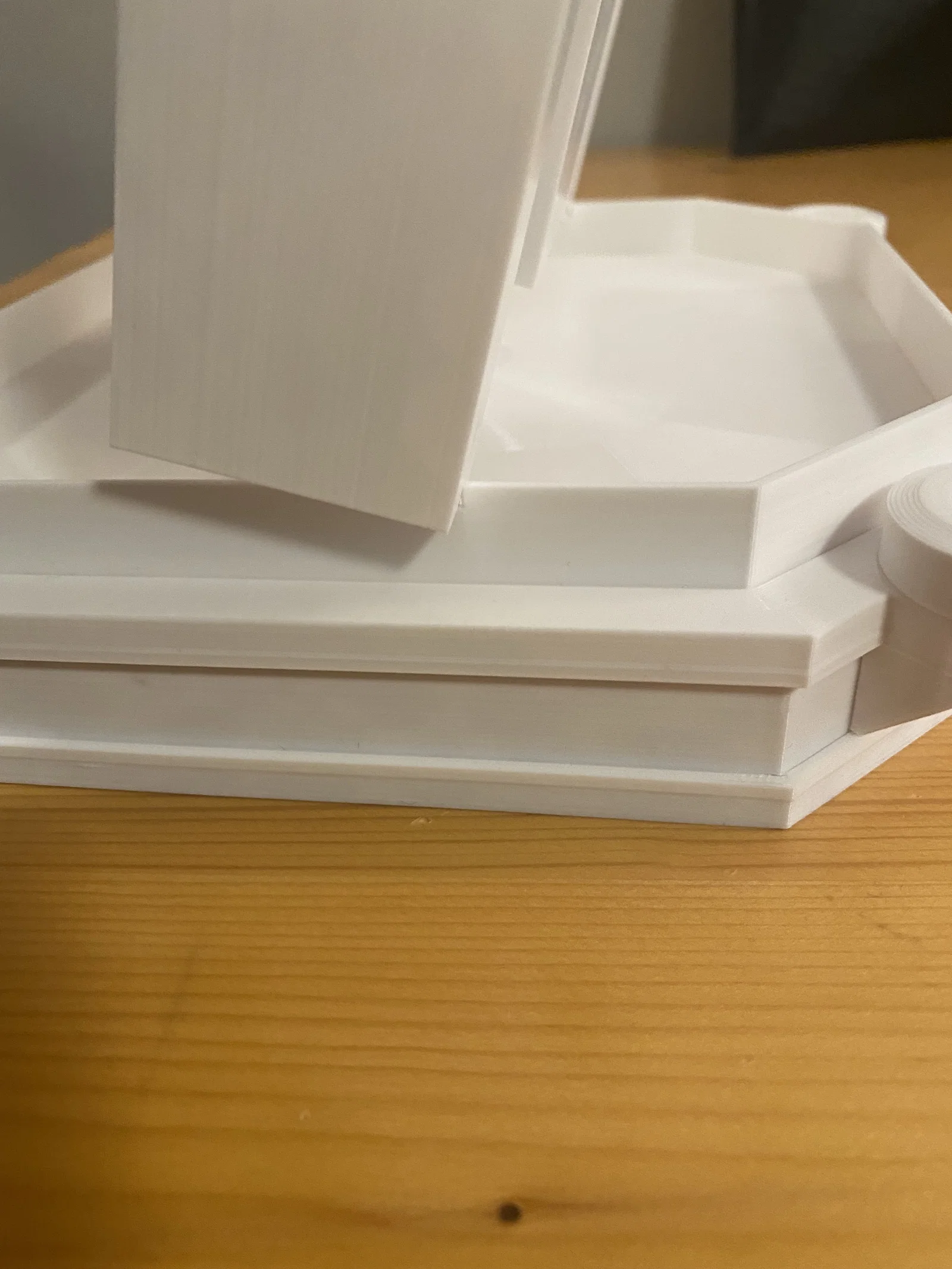

Đặt phần Roof đã lắp xong trùm lên “Lower Shaft” và gắn lên phần đế đã hoàn thiện. Sẽ cần một ít keo tại chỗ khớp với các rãnh (notches) trên tường (xem ảnh). Tiếp theo, gắn 10 cánh quạt vào “Fan Blades Mount” rồi dán cụm đó lên “Upper Shaft”. Sau đó bôi keo ở đáy “Upper Shaft”, luồn nó qua mái, rồi dán vào lỗ trên đỉnh của “Lower Shaft”. Khi keo khô, bạn sẽ xoay được cánh quạt và đồng thời nó cũng làm xoay rotating base. Nếu không được, kiểm tra lại các mối ghép coi có chỗ nào cản chuyển động không.

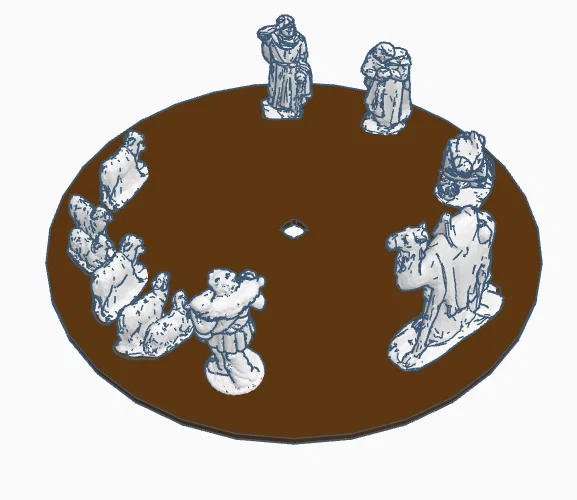

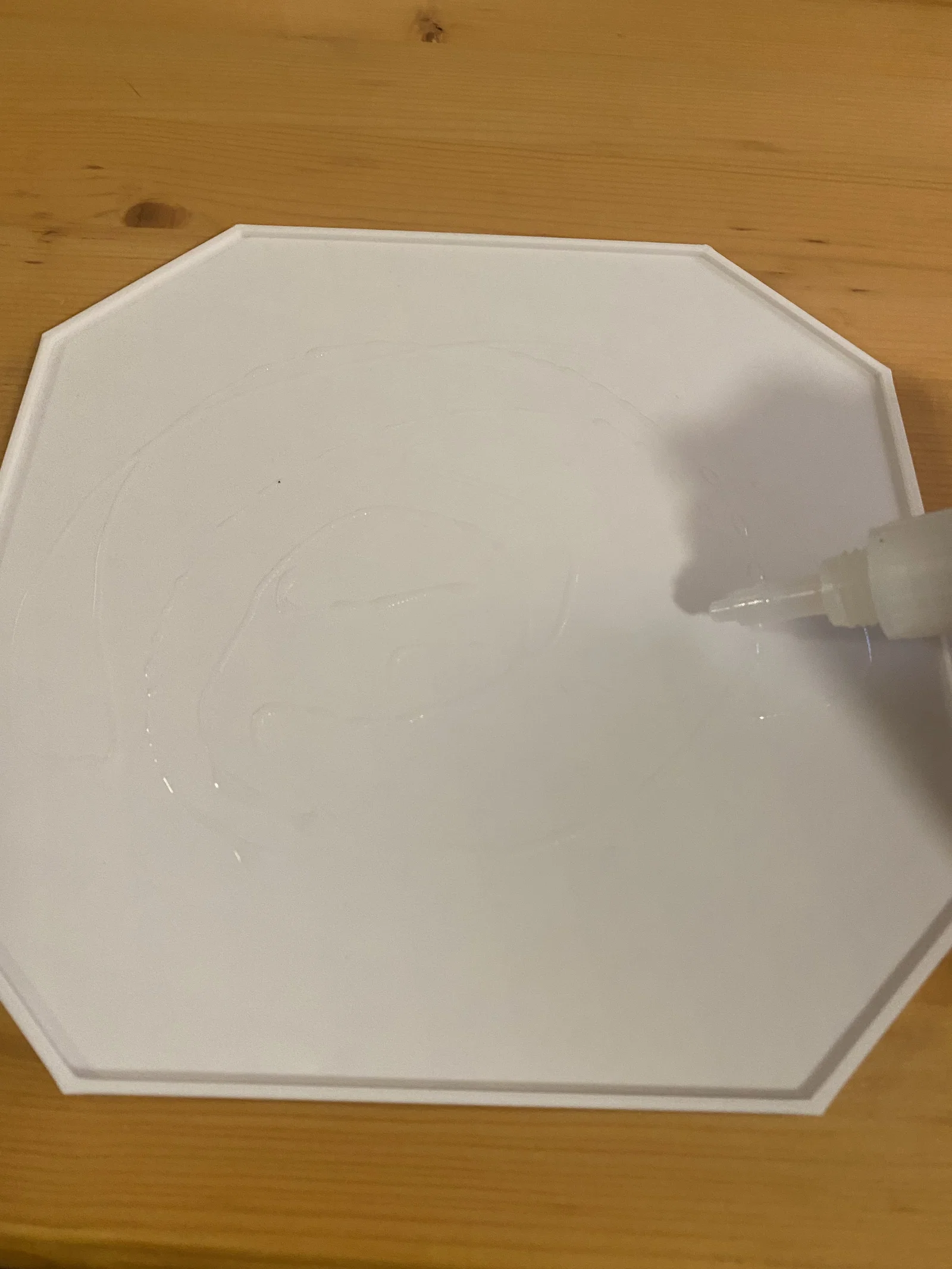

Cuối cùng, dán các tượng lên Roof và Rotating Base. Ngôi sao (Star) dán lên “Roof Middle v2”, Jesus, Mary và Joseph dán lên cái sàn treo dưới mái, còn cừu/cậu chăn cừu/magi/lạc đà dán lên rotating base. Nhớ kiểm tra lại là phần đế vẫn quay trơn sau khi dán tượng.

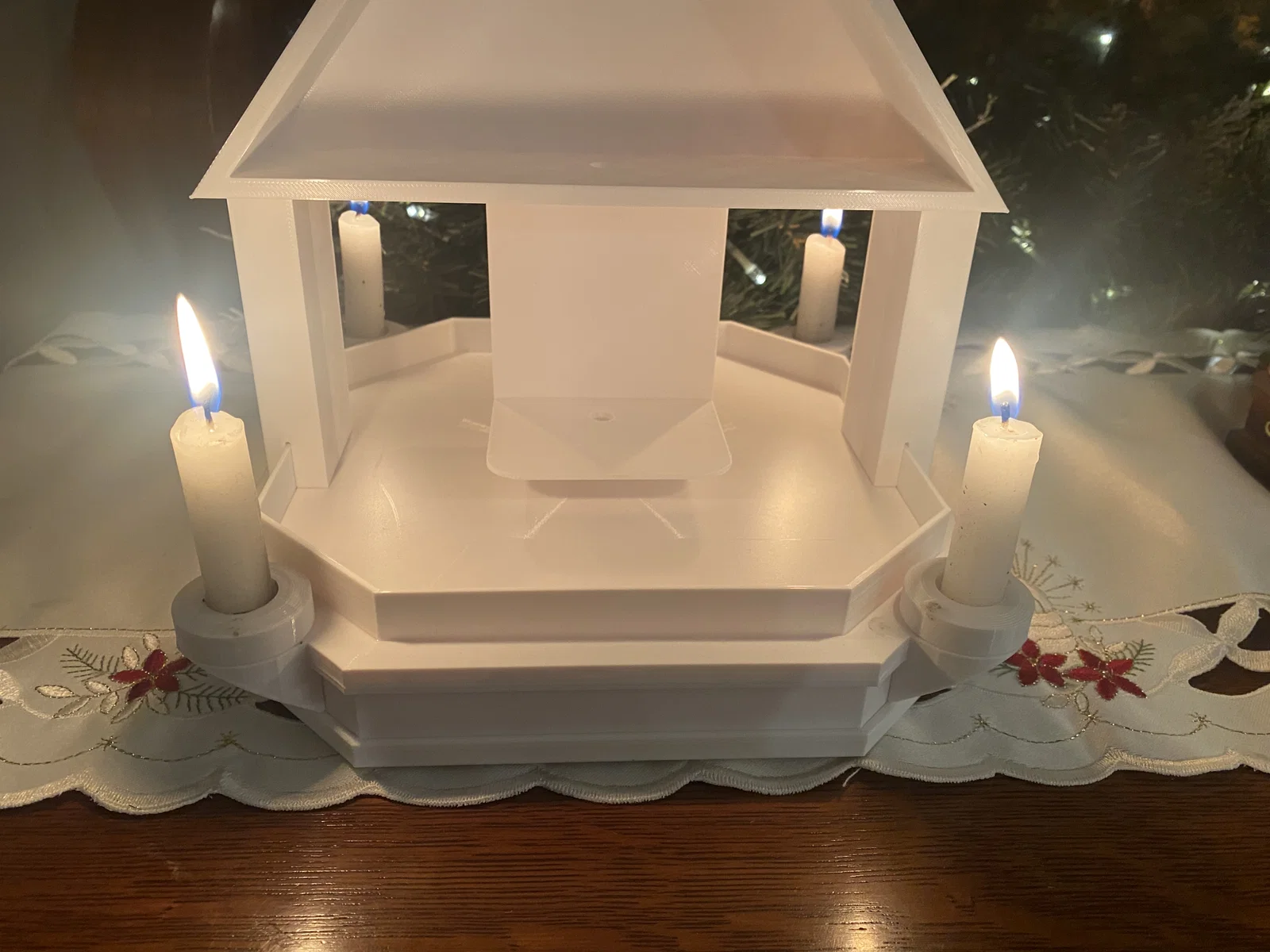

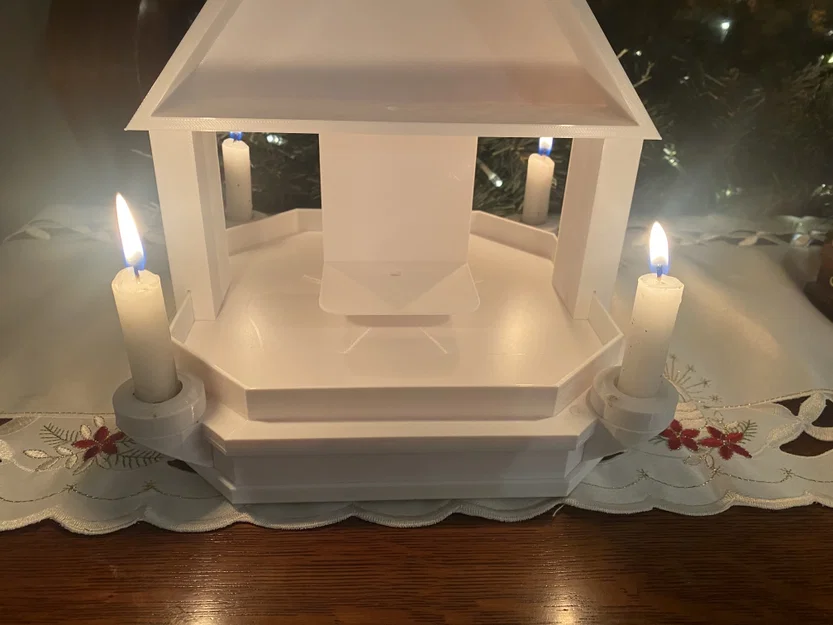

Sau cùng, lấy vài cây nến nhỏ, đặt vào các holder (nếu hơi nhỏ thì nhỏ ít sáp để cố định), thắp lên và xem món trang trí này “phát huy phép màu”.

Tùy theo độ nghiêng của Blades, cánh quạt sẽ bắt nhiệt từ nến nhiều hay ít. Nếu quay quá nhanh thì chỉnh cho cánh nghiêng thêm một chút. Nếu quay quá chậm thì giảm độ nghiêng lại.

Một số chi tiết là remix từ Thingiverse

Bộ Magi và các con vật, cũng như Jesus, Mary và Joseph bởi lucapinello

https://www.thingiverse.com/thing:604609

Cậu bé chăn cừu (shepherd boy) bởi makerwiz

https://www.thingiverse.com/thing:966695
