Tighter 608 Roller Bearing (Print-in-place) – Bearing roller tolerance chặt

Edit 22/oct-2023:

Nếu bạn gặp tình trạng các roller bị “dính”/“phình” vào vòng trong và vòng ngoài, bạn cần giảm gap closing radius trong slicer. Với OrcaSlicer, mục này nằm ở Quality > Precision

Print-in-place 608 Roller Bearing cho các bản in cơ khí.
Mình bôi mỡ lithium vào giữa các roller để chuyển động mượt hơn và tăng tuổi thọ cho bearing.

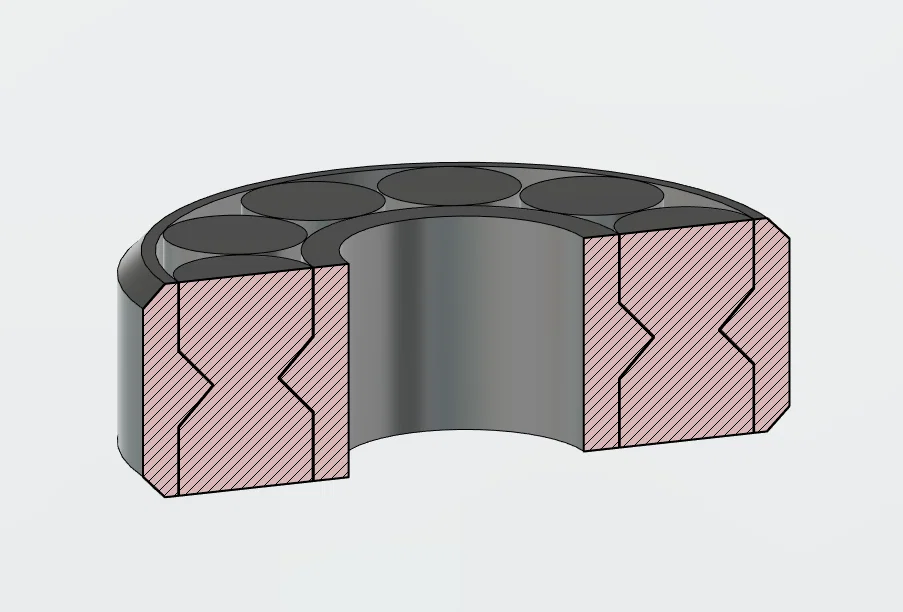

Model có tolerance khá chặt, nên từng roller sẽ cần được bẻ tách (break free) ra. Làm cẩn thận để không làm gãy roller. Khi đã bẻ tách xong thì bearing chạy rất mượt và chắc, hầu như không có độ rơ theo trục (axial movement).

Model này được reverse engineer và vẽ lại từ đầu dựa trên Ultimate 608 bearing của @MatveyKukuy. Bản remix này có thêm một roller và cho phép người dùng tự chỉnh tolerance (trong file f3d).
Mình không thấy lợi ích khi dùng tolerance cho radial và tenon khác nhau (RT và TT), nên với model này chỉ dùng một tolerance duy nhất.
Mình cũng thêm chamfer ở mép để giống với bearing gia công.

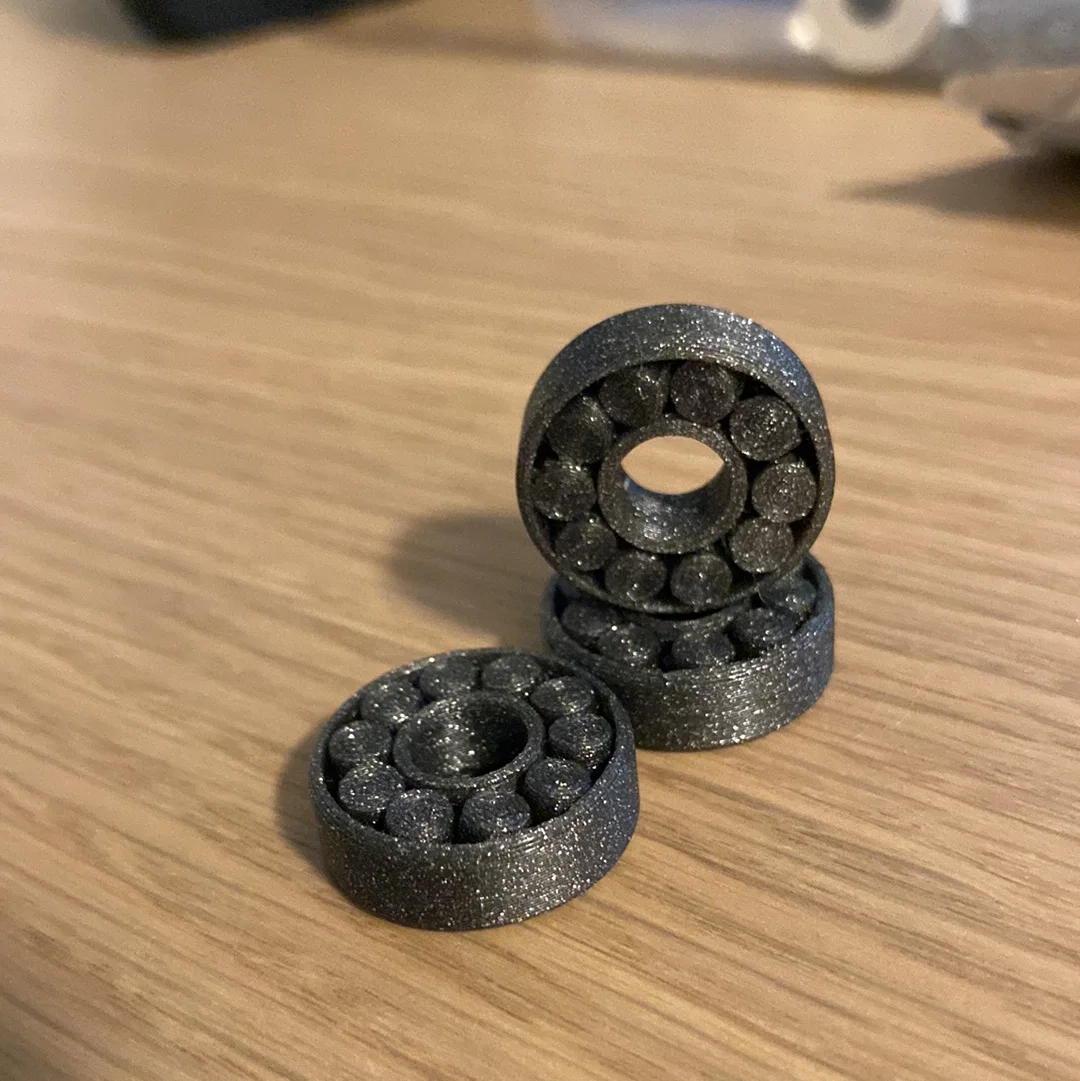

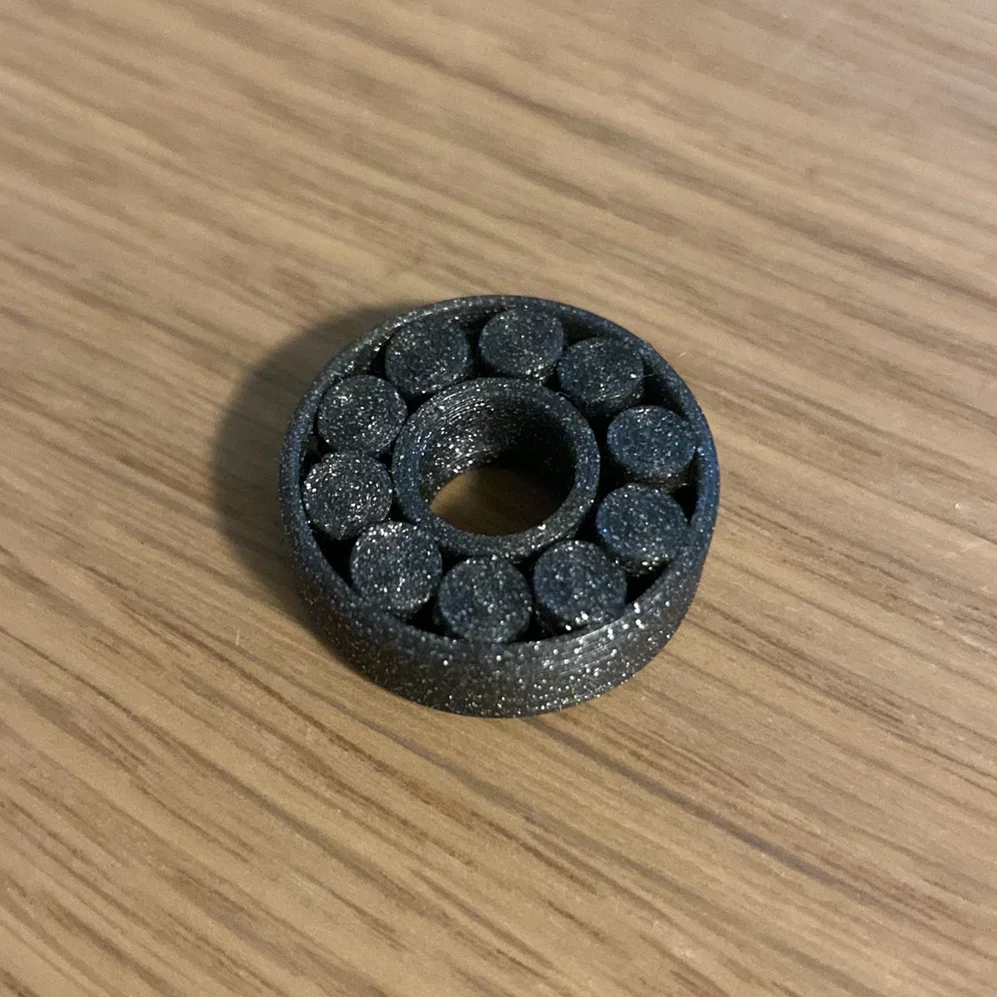

Các bearing trong hình được in bằng 'Dutch Filament (MCPP) Glitter Grey PLA' với layer height 0.23mm, nozzle 0.4mm trên Bambu Lab X1C.
