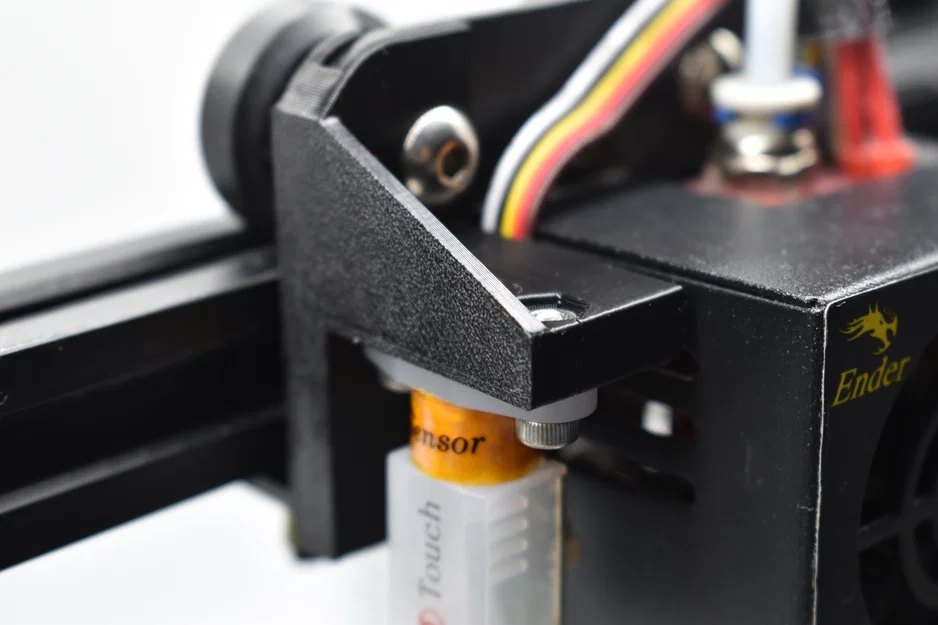

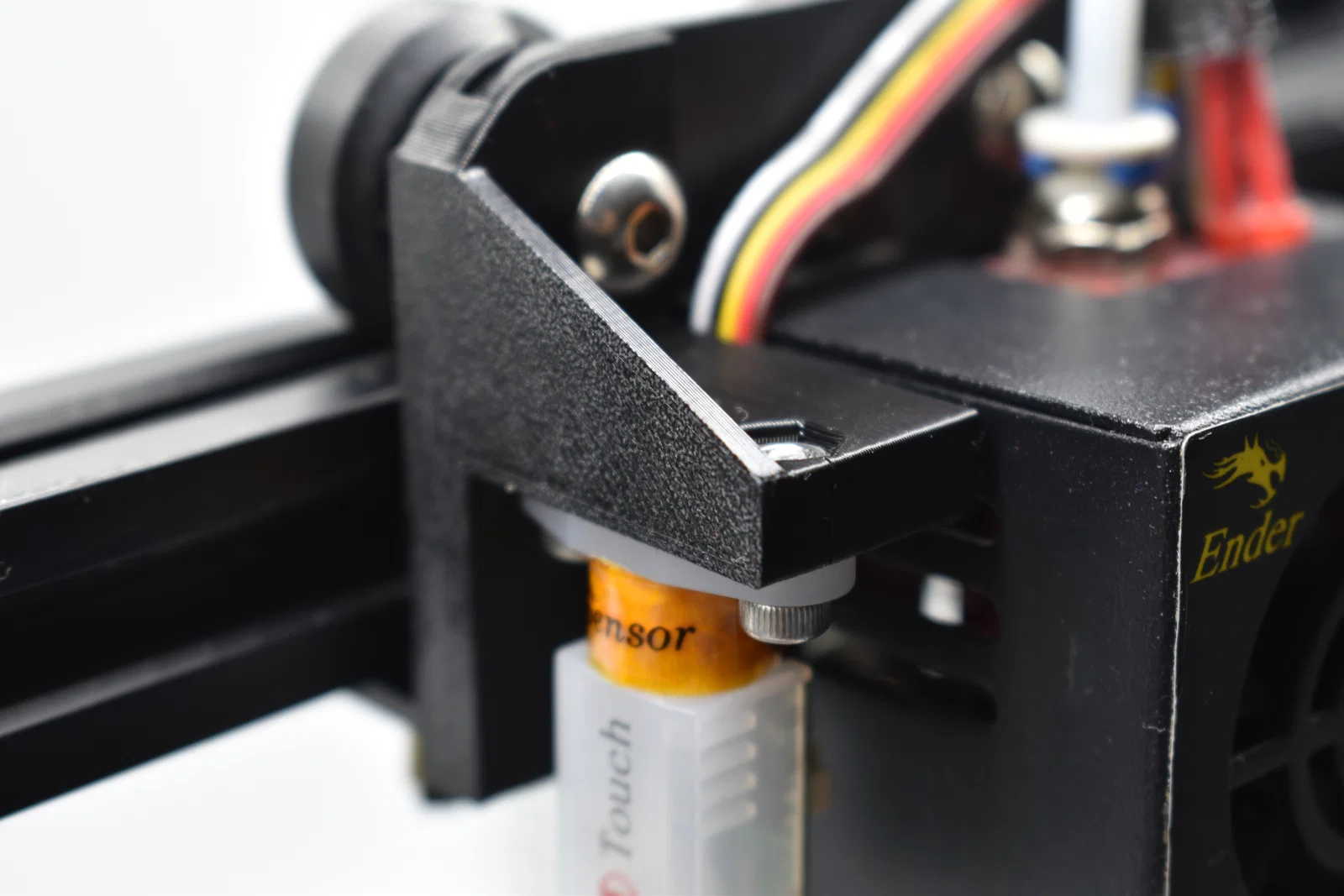

Giá đỡ BLTouch cho Ender 3 (Ender 3 BLTouch Mount)

Tính năng đặc biệt

• Nắp quạt extruder (Extruder Fan Cover) có thể tháo rời độc lập (không cần tháo luôn BLTouch mount), nhờ vậy vẫn giữ nguyên probe Z offset.
• Tối ưu đường đi dây.
• Thiết kế nhỏ gọn và chắc chắn.

Cập nhật

3 February 2023 - Hạ mount xuống 1.5 mm để chiều cao BL-Touch tối ưu hơn

Danh sách linh kiện

• BLTouch-Mount (1x)
• Đai ốc M3n (2x)
• Vít M3x8 hoặc dài hơn (2x)

Hướng dẫn lắp ráp

Bước 1 Lắp đai ốc

• Gắn 2 đai ốc M3n vào BLTouch-Mount.
• Dùng vít kéo/siết để đảm bảo đai ốc vào đúng vị trí.

Bước 2 Chuẩn bị Ender 3

• Dùng cờ lê và lục giác, nới con vít góc trên bên trái đủ để có thể trượt BLTouch-Mount vào.

Bước 3 Lắp mount

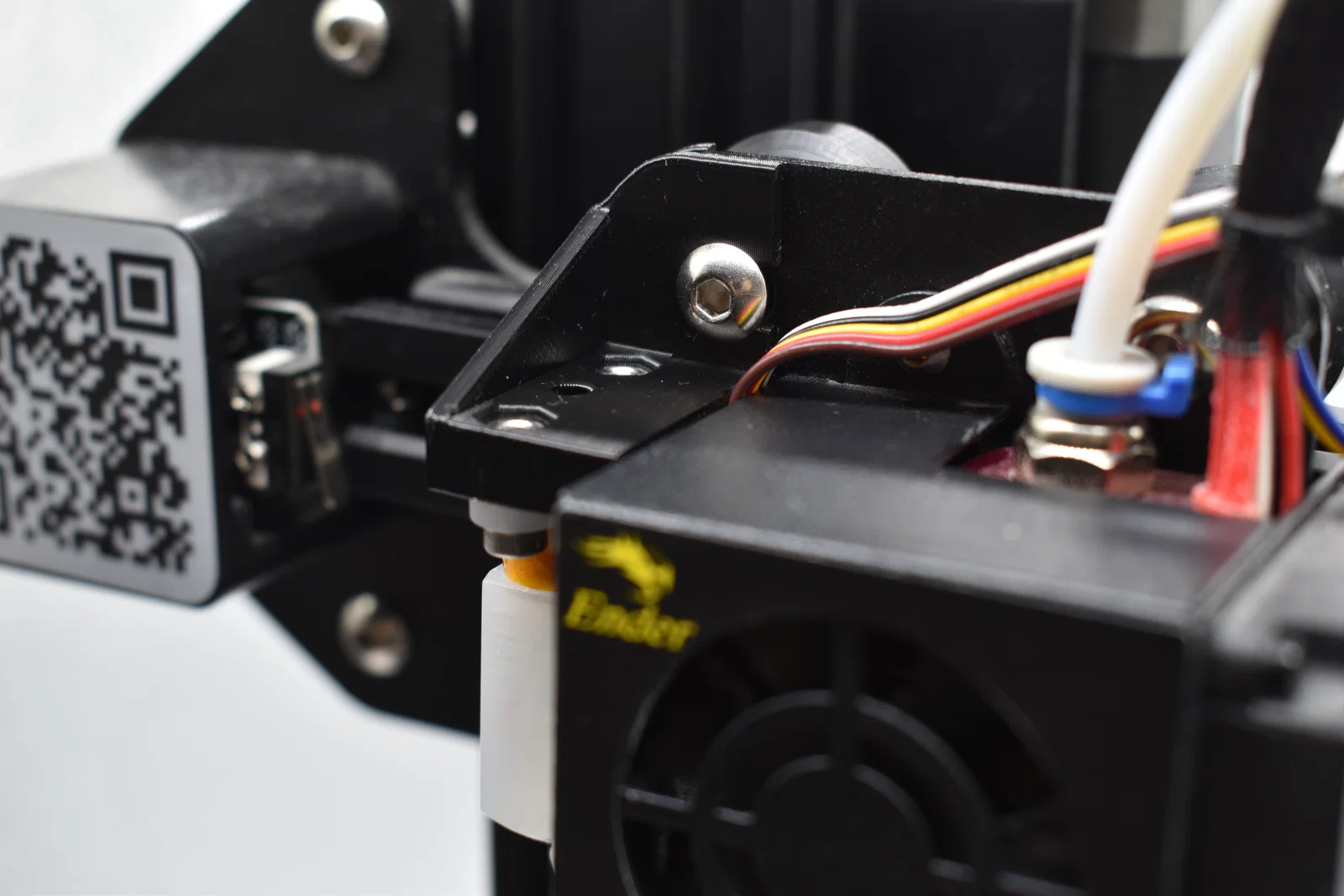

• Lắp BLTouch-Mount bằng cách trượt vào đúng vị trí.
• Cố định bằng cách siết lại con vít vừa nới trước đó.

Bước 4 Chuẩn bị BLTouch

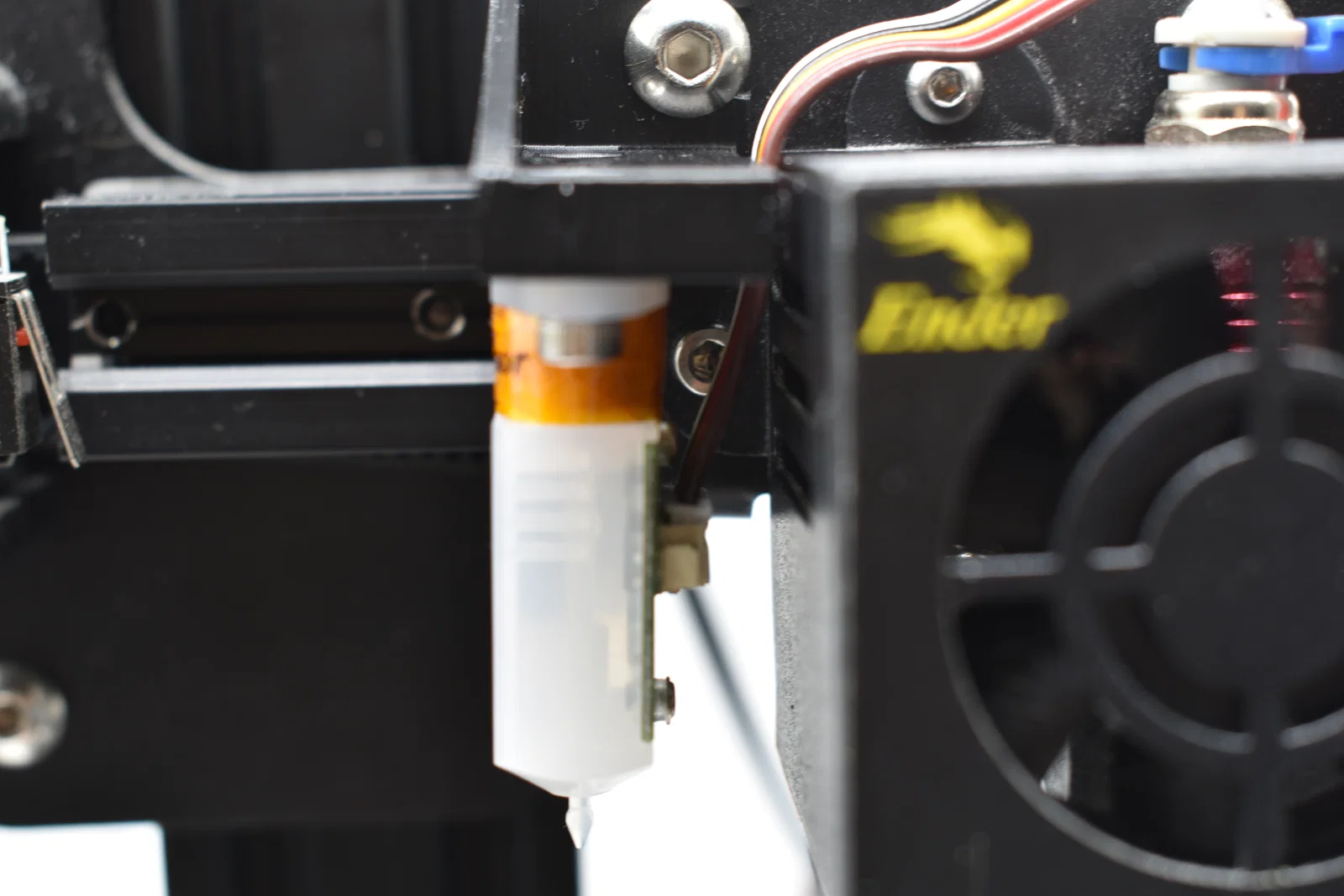

• Luồn dây BLTouch qua khe như hình.
• Canh các lỗ trên BLTouch trùng với lỗ trên mount.

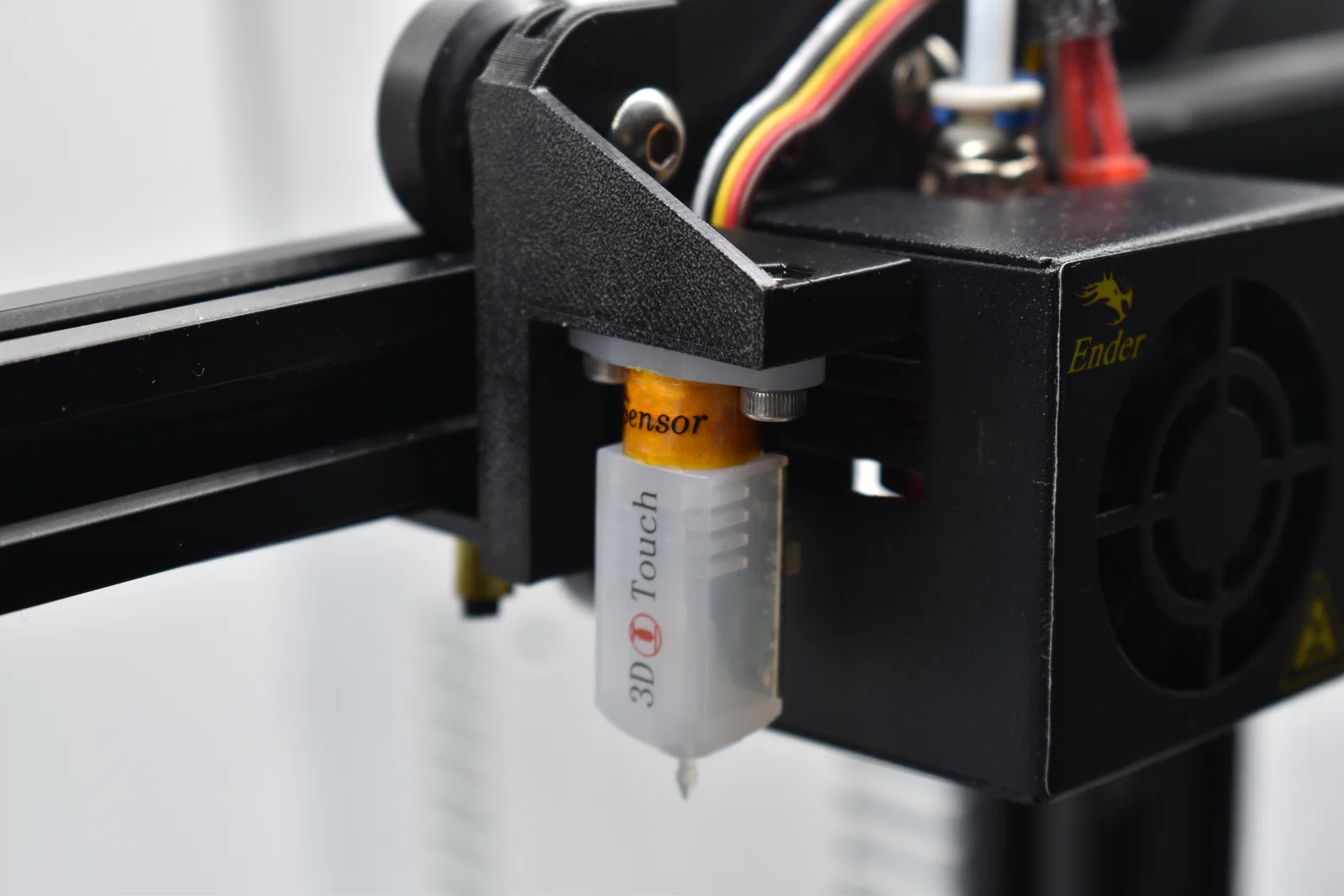

Bước 5 Lắp BLTouch

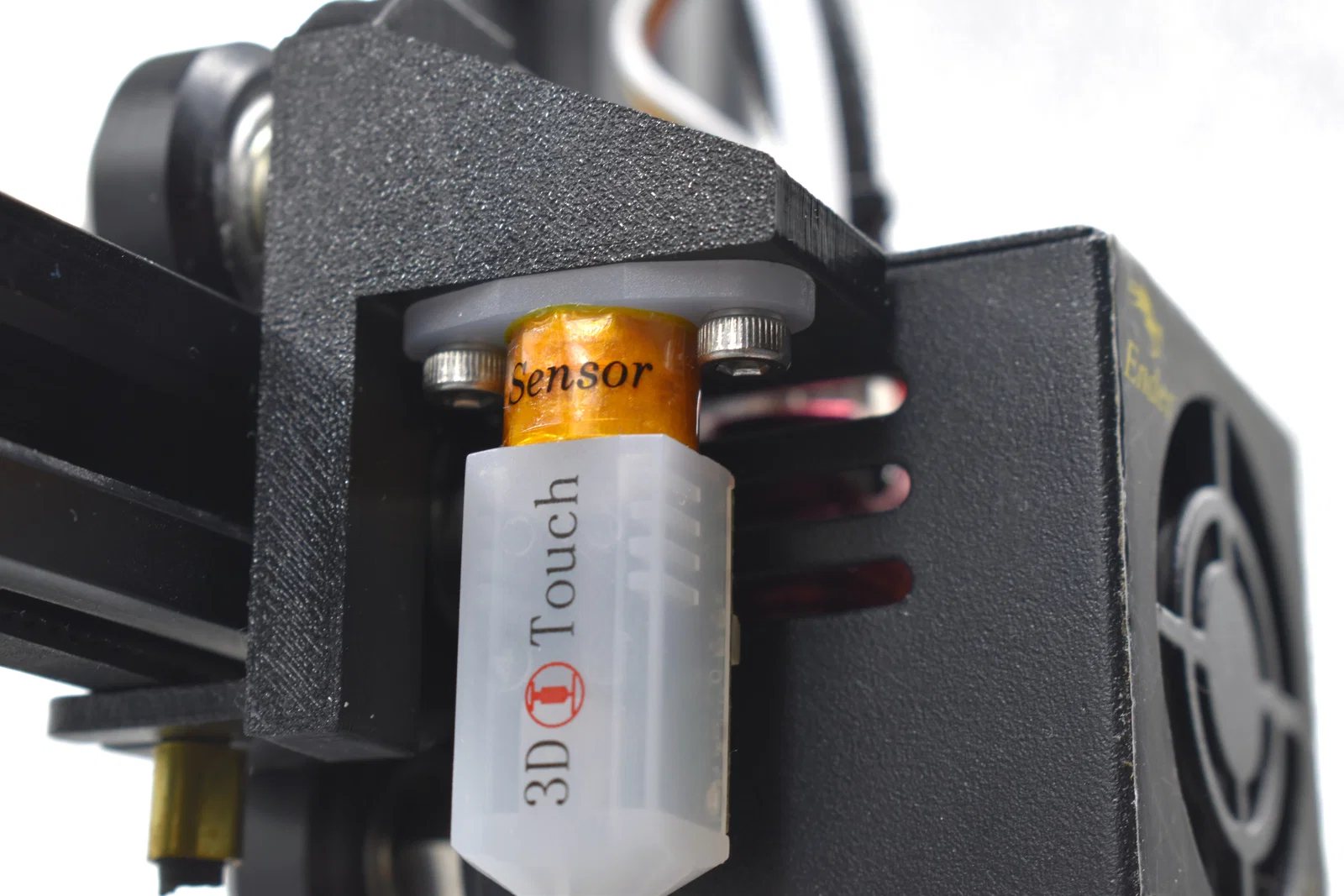

• Bắt chặt BLTouch bằng 2 vít M3x8.
• Nếu bị rung/lắc cụm extruder, chỉnh ecccentric nut ở bánh xe dưới bằng cờ lê.

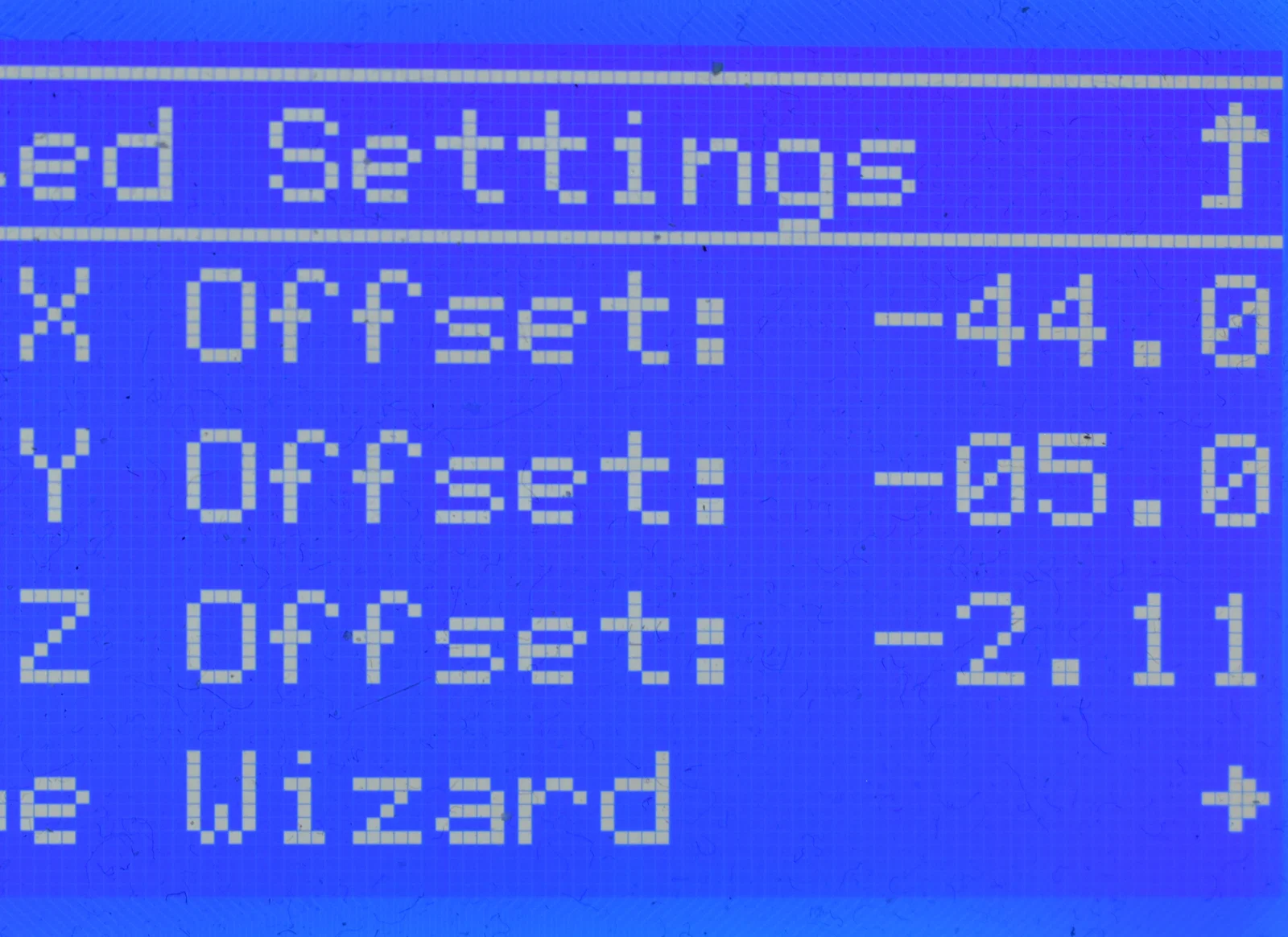

Bước 5 Probe offset

• Đổi probe X offset thành -44.0.
• Đổi probe Y offset thành -5.0.
• Các offset cũng có thể set trong file configuration.h của máy in (Marlin).

Nếu bạn thấy mẫu này hay thì đăng một bản make nhé!
