Giá đỡ Ender3 3D/BLTouch Mount

Mình rất ưng thiết kế “Ender 3 BLTouch Mount” của Ludvig Broome (mình đã dùng để gắn cảm biến 3DTouch lên con CTC A10s). Nên mình muốn thử áp dụng lên một con Ender3 đang dùng “Satsana Ender 3 Fan Duct” của “eric-anastas”, đồng thời bảo vệ đầu dò cảm biến bằng “BLTouch Cover Protector (Remix) V2” của Pheelix14.

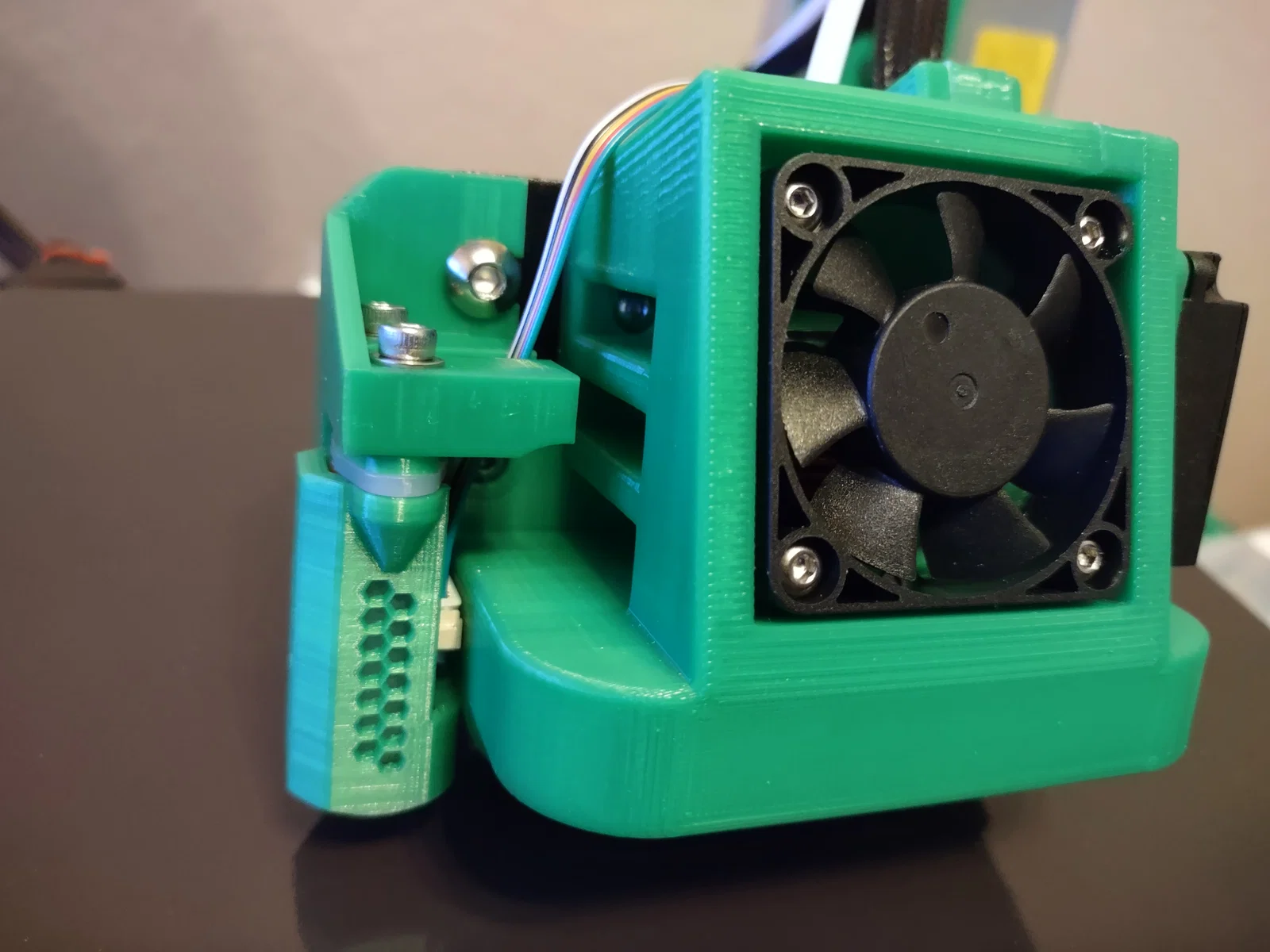

Vì ống gió Satsana thổi gió qua cả hai bên hotend, mà mình lại còn cộng thêm độ dày của cái cover bảo vệ cảm biến, nên cuối cùng mình phải remix lại cái mount TUYỆT VỜI của Ludvig để nó fit với máy đã lắp Satsana duct, và vẫn chừa đủ khoảng trống cho sensor cover. Mình cũng thấy là tách riêng touch mount khỏi thiết kế Satsana sẽ tốt hơn, để lúc bảo trì hotend không làm lệch probe offsets.

Bản remix này có thể sẽ dùng được cho các máy/cấu hình khác, nhưng mình chỉ mới test fit trên hotend Ender 3 zin, dùng bản Satsana duct nguyên bản và một cảm biến 3DTouch giá rẻ.

Mình biết ngoài kia có vài phiên bản Satsana duct đã tích hợp sẵn sensor mount, nhưng mình muốn thêm khả năng touch cho những máy đang dùng sẵn Satsana duct, tránh phải in thêm những món dài không cần thiết. Với lại như đã nói ở trên, mình vẫn thích tách các phần này ra riêng.

Mình có đính kèm một bản eric-anastas V59 của duct (có lỗ bắt vít phía trên nằm trong đường gió heatbrake để lắp cho dễ), kèm theo V52 cable cap để bịt cái lỗ hở phía trước.

Cái cover/protector mình kèm theo là bản của Pheelix14 mà mình thấy hợp nhất với cảm biến knockoff của mình cho đúng trường hợp sử dụng rất cụ thể này. Tuy nhiên, nếu bạn dùng BLTouch chính hãng hoặc một biến thể khác, bạn nên xem “BLTouch Cover Protector (Remix) V2” của Pheelix14.

Bộ shim pack mình kèm trong remix này không phải bộ shim mình làm ban đầu cho thiết kế mount của Ludvig, mà là bộ shim mình làm cho mount trên Anet A8. Mấy cái shim này chủ yếu giúp tổng thể nhìn gọn gàng hơn khi có gắn touch cover. Hiện tại mình đang dùng shim 2mm với hai con ốc M3 X 12mm, nhưng mỗi hotend sẽ có cao độ khác nhau. Shim được chừa hở một đầu để test fit cho nhanh.

Mình khuyến khích anh em nào muốn gắn BLTouch hoặc 3DTouch lên máy đang dùng cover kiểu Creality zin (loại đi kèm CR-10, Ender3 và nhiều dòng khác) thì nên thử thiết kế gốc của Ludvig. Nó bắt rất cứng cáp lên hotend carriage, giúp bảo trì hotend dễ mà không làm xáo trộn các mốc zero. Nói về mốc zero, Ludvig còn rất kỹ khi kèm theo hướng dẫn lắp chi tiết có hình minh hoạ, và cả probe offsets của anh ấy. Vì bản remix này đẩy cảm biến ra xa nozzle thêm 4mm, nên các giá trị nền khoảng -48 mm cho X và -5mm cho Y sẽ là mức ước lượng khá ổn để bắt đầu. Mỗi loại cảm biến touch mình dùng đều có vị trí thả pin hơi khác nhau một chút. Trừ khi mặt bed của bạn bị cong/vênh quá nặng, các giá trị đó thường sẽ dùng tạm ổn. Z offset thì sẽ thay đổi rất nhiều tuỳ cảm biến, độ cao đầu tip so với nozzle của hotend, cũng như việc bạn dùng shim nào.

Cũng cân nhắc thả like cho thiết kế của Ludvig, cũng như các thiết kế Satsana và touch cover nữa nha. Rõ ràng là các tác giả đó đã đầu tư rất nhiều suy nghĩ cho những thiết kế rất hay ho này!
