Ender 3 | Ống gió quạt đôi 5015 (Dual 5015 Fan Duct)
Fan duct một mảnh, thiết kế tối giản nhưng hiệu năng cao cho Ender 3 (hoặc máy dùng chung plate X-gantry). Lấy cảm hứng từ Satsana remix, tương thích SpeedDrive, in PLA dễ với layer 0.20mm.
Mô tả
Tổng quan

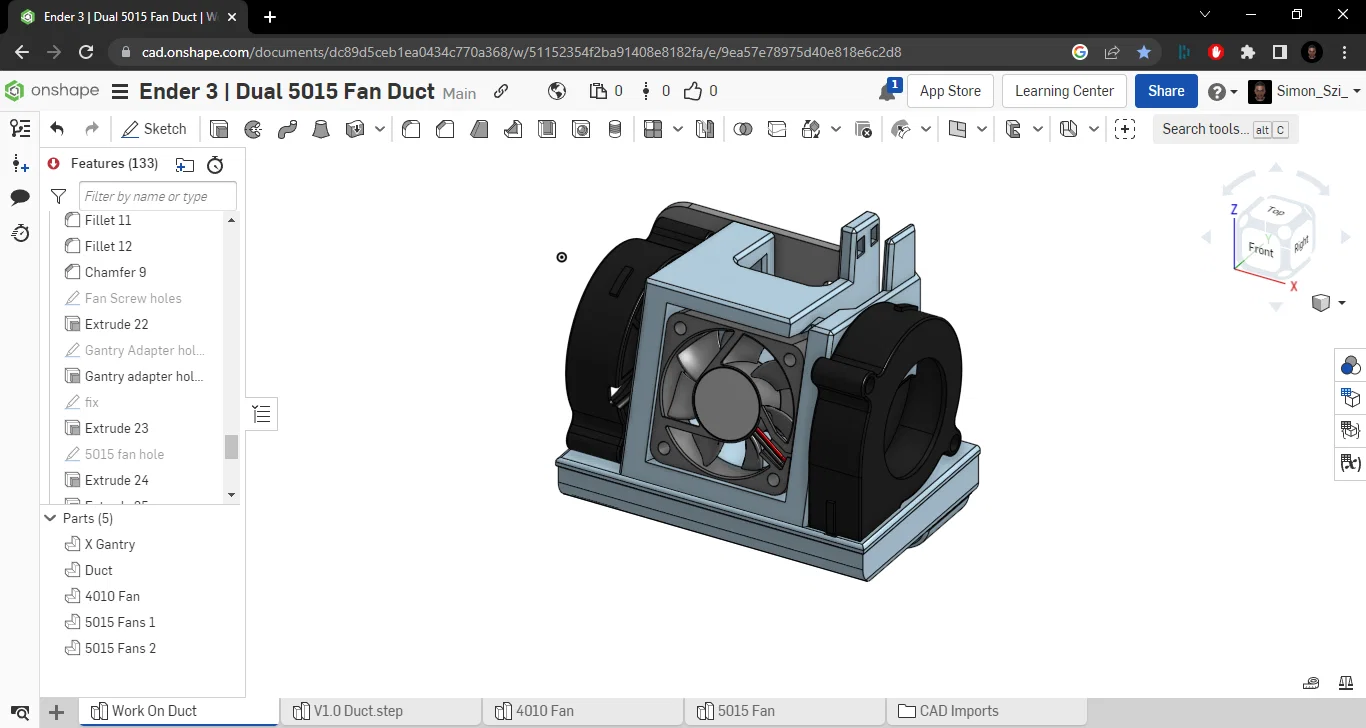

Đây là một fan duct đơn giản, dạng một mảnh, tối giản nhưng hiệu năng cao cho Ender 3 hoặc các máy in dùng chung plate X-gantry. Thiết kế này lấy cảm hứng rất nhiều từ bản remix Satsana fan duct của ammaryasir. Ngoài ra còn tương thích với SpeedDrive (Direct Drive in 3D print).
In 3D
Để in mẫu này, đặt chi tiết nằm trên mặt phẳng (mặt lưng). Layer height 0.20mm là đủ ổn và cũng không mất quá lâu. Infill dùng 30% hoặc cao hơn. Nếu máy của bạn bridge yếu thì dùng support: chỉ từ build plate và đặt overhang 85. Thời gian in khoảng 8 giờ 45 phút và tốn khoảng 70g PLA.
Lắp đặt
Để lắp fan duct này, bạn chỉ cần 2 ốc M3 đang giữ fan shroud zin. Với quạt hotend (4010) thì cũng dùng lại ốc zin được. Còn với quạt 5015 thì bạn có thể không cần ốc luôn (quạt vừa khít nên tự giữ), hoặc dùng ốc 25x4M.
Vậy là xong, giờ bạn có thể yên tâm tận hưởng fan duct này rồi!

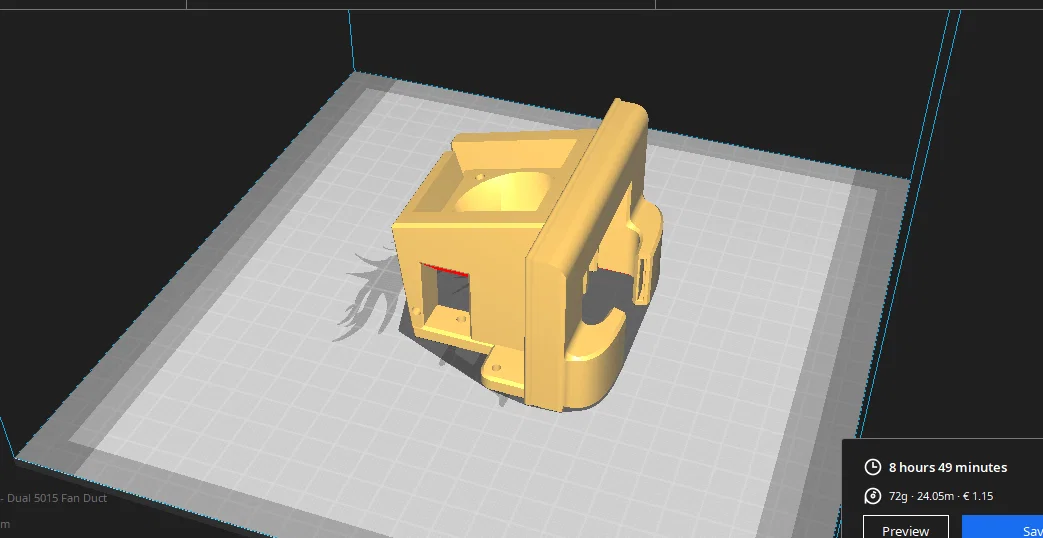

Đúng chiều đặt chi tiết:

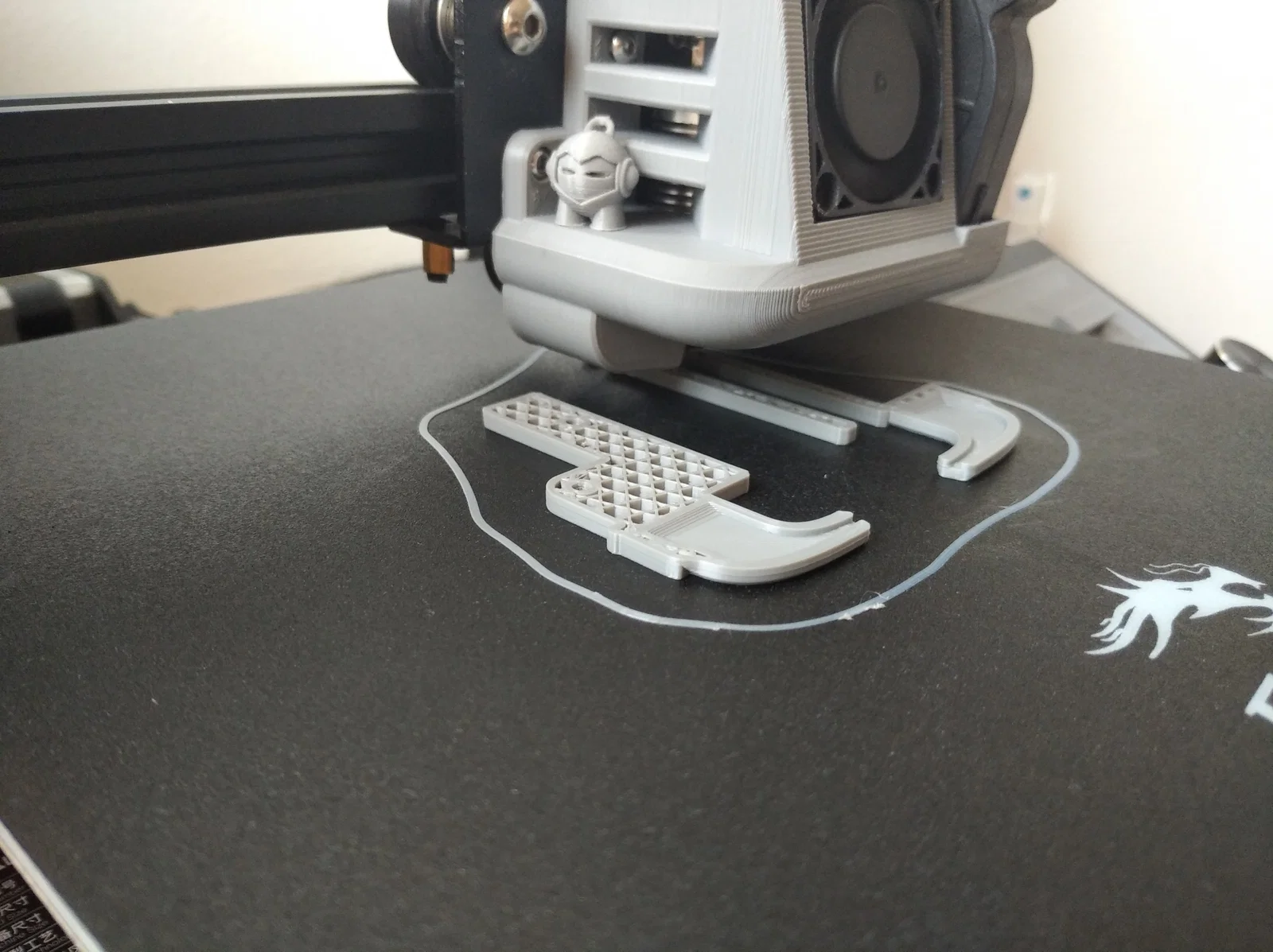

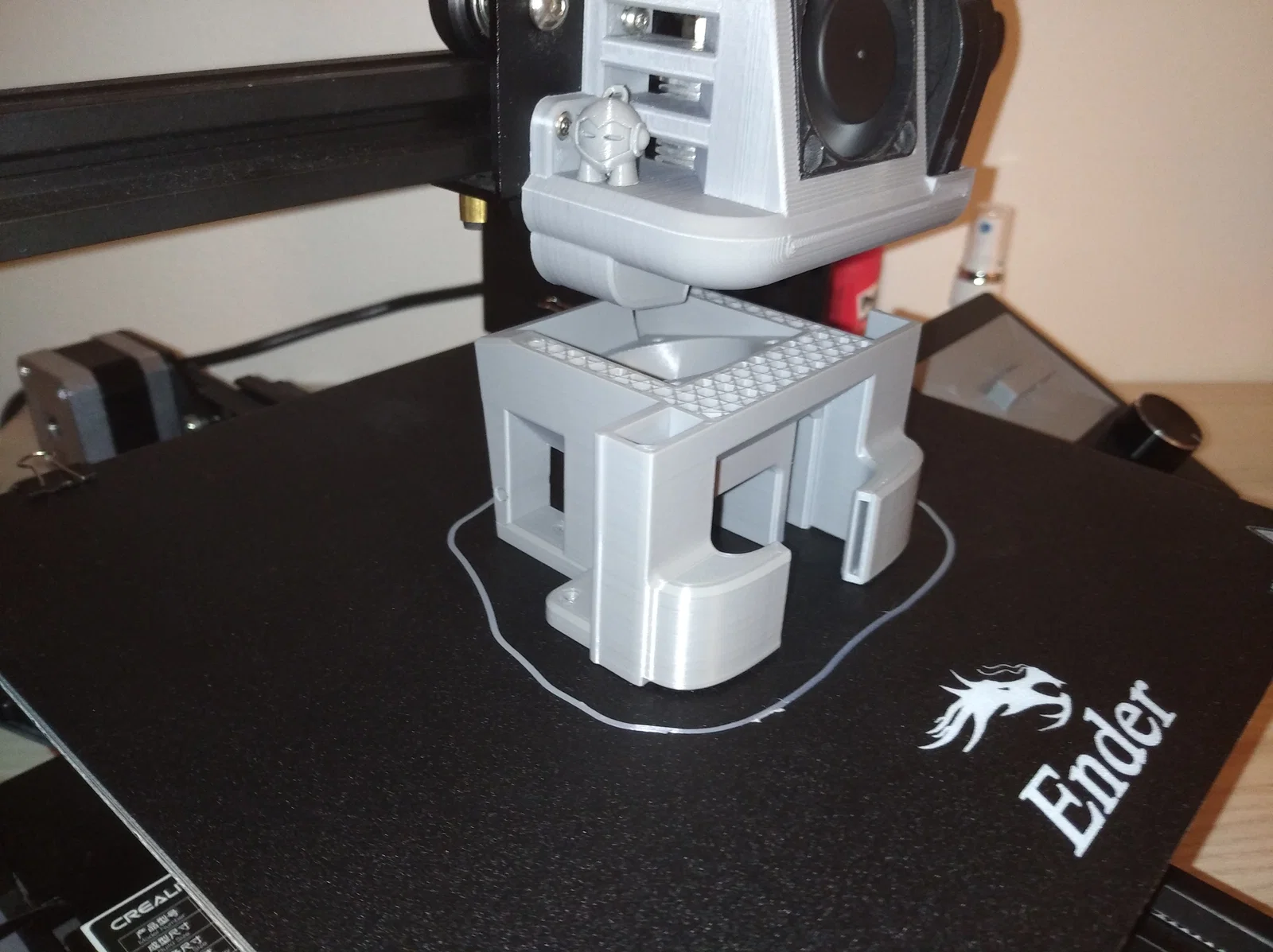

Quá trình in:

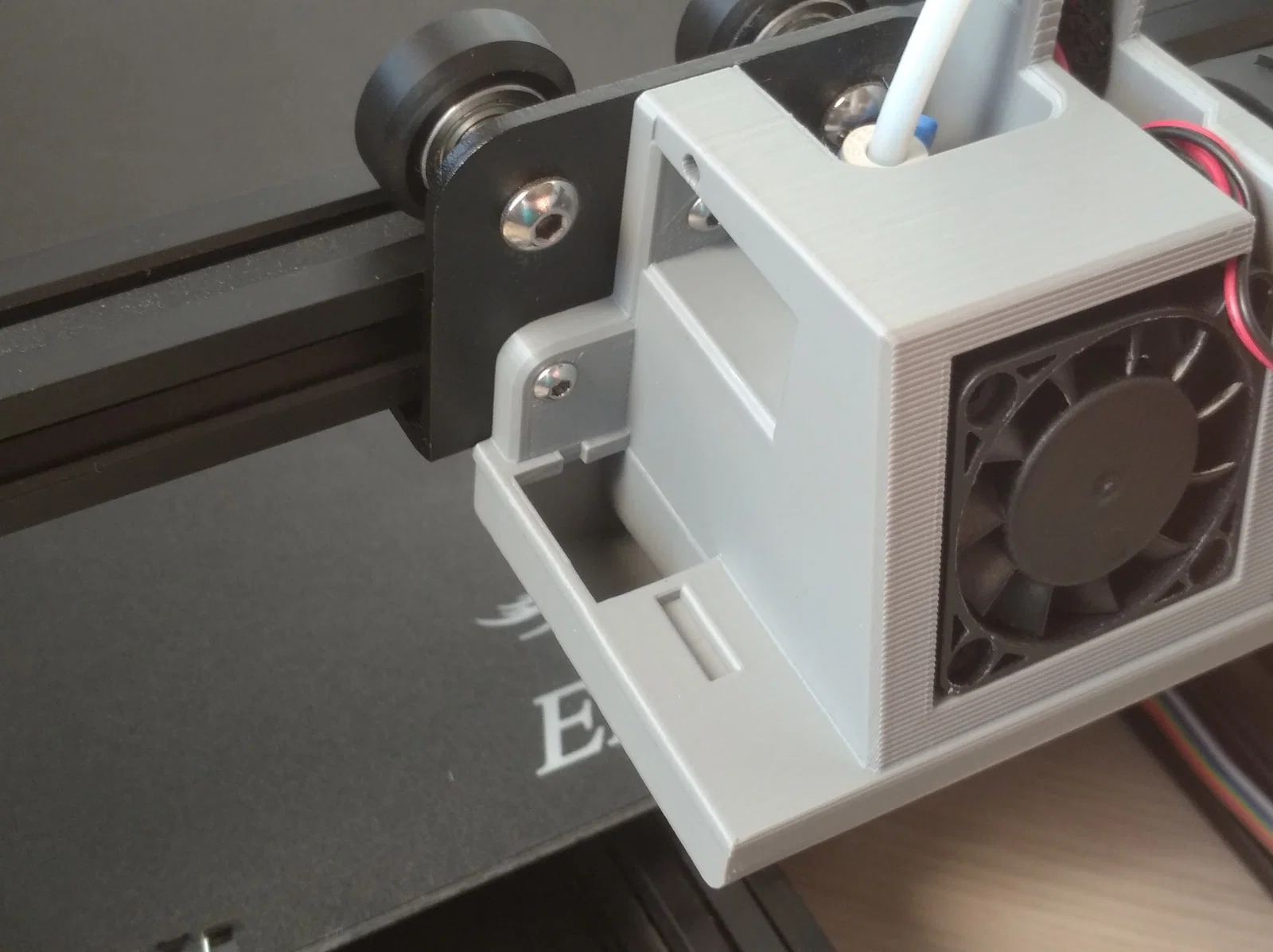

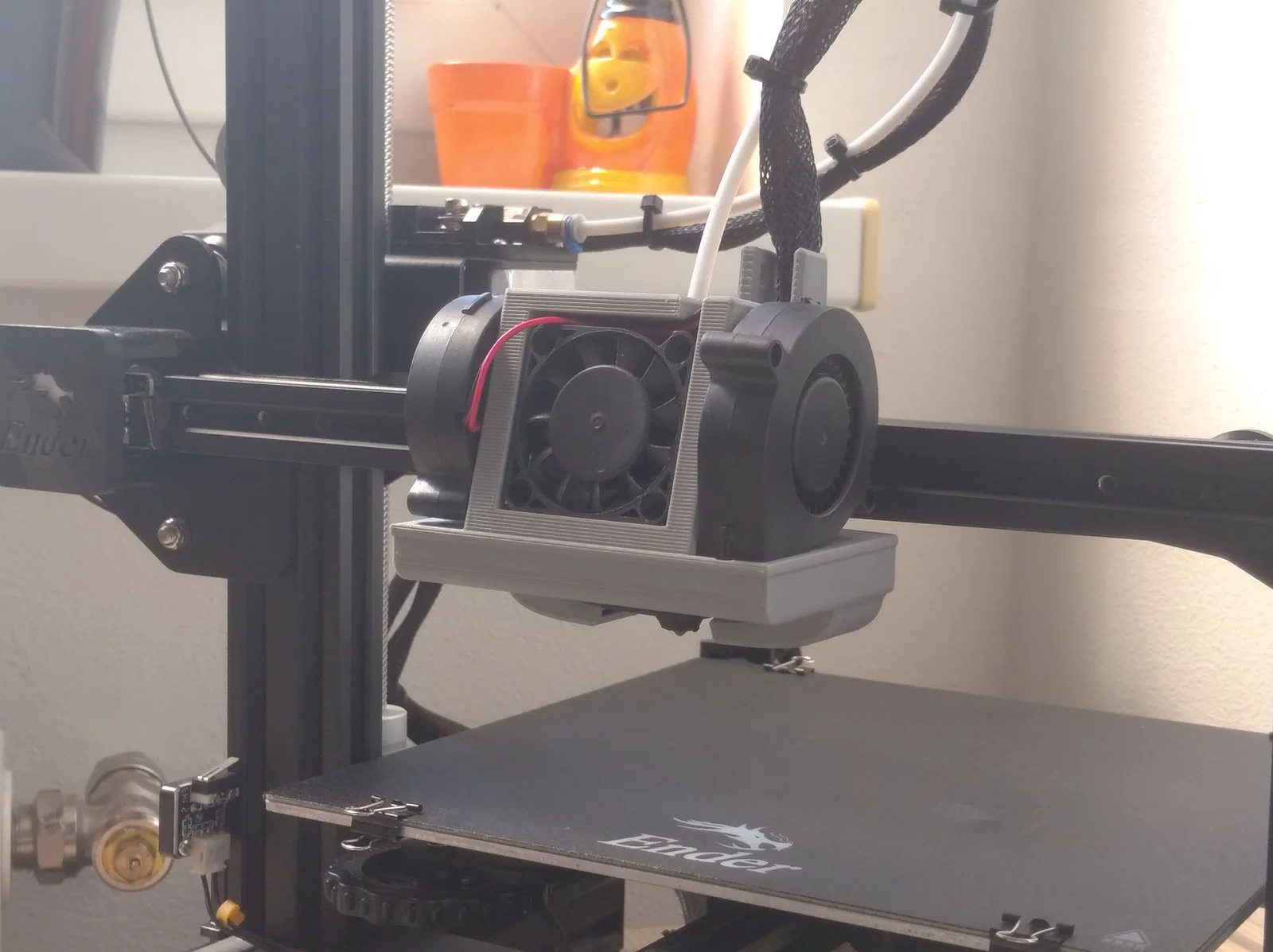

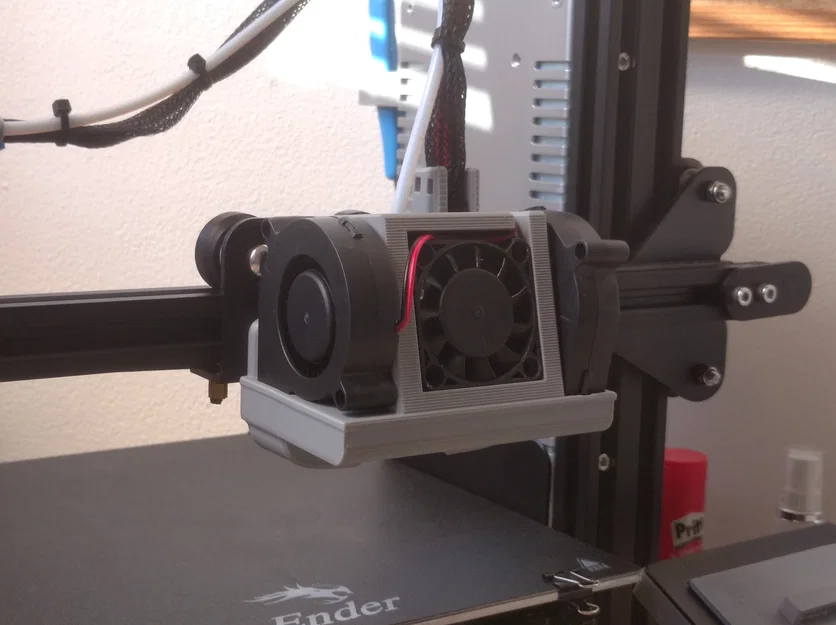

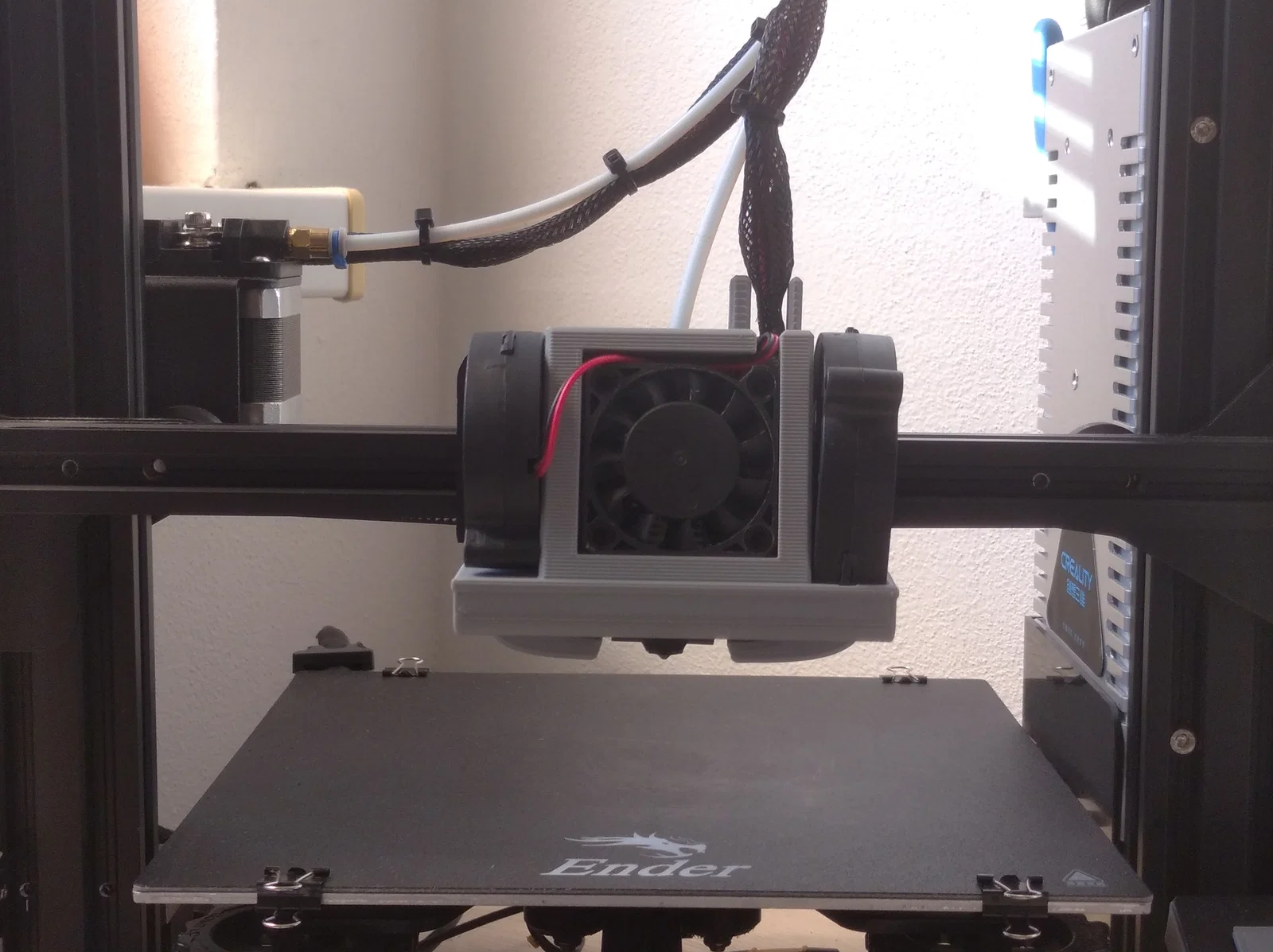

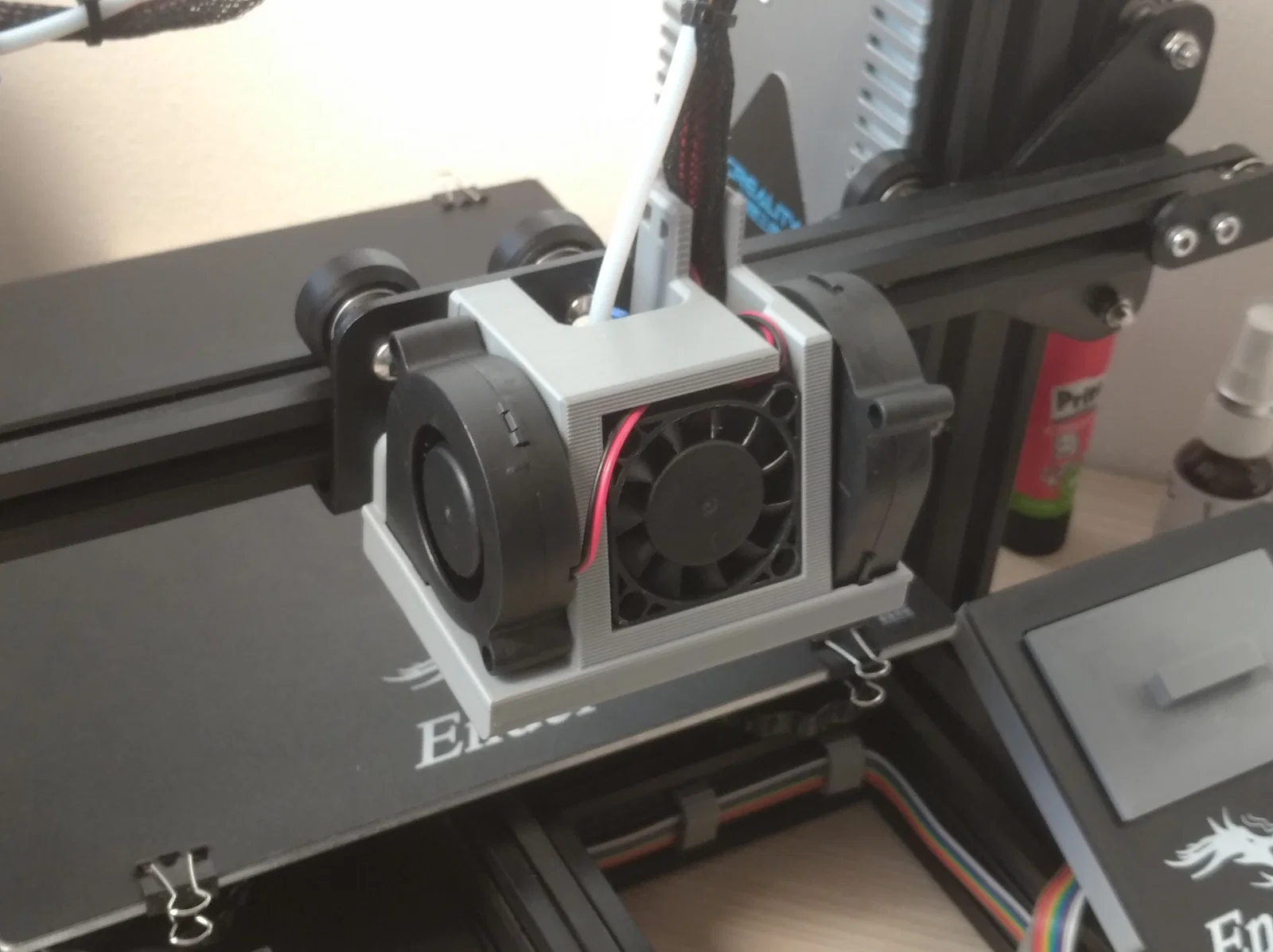

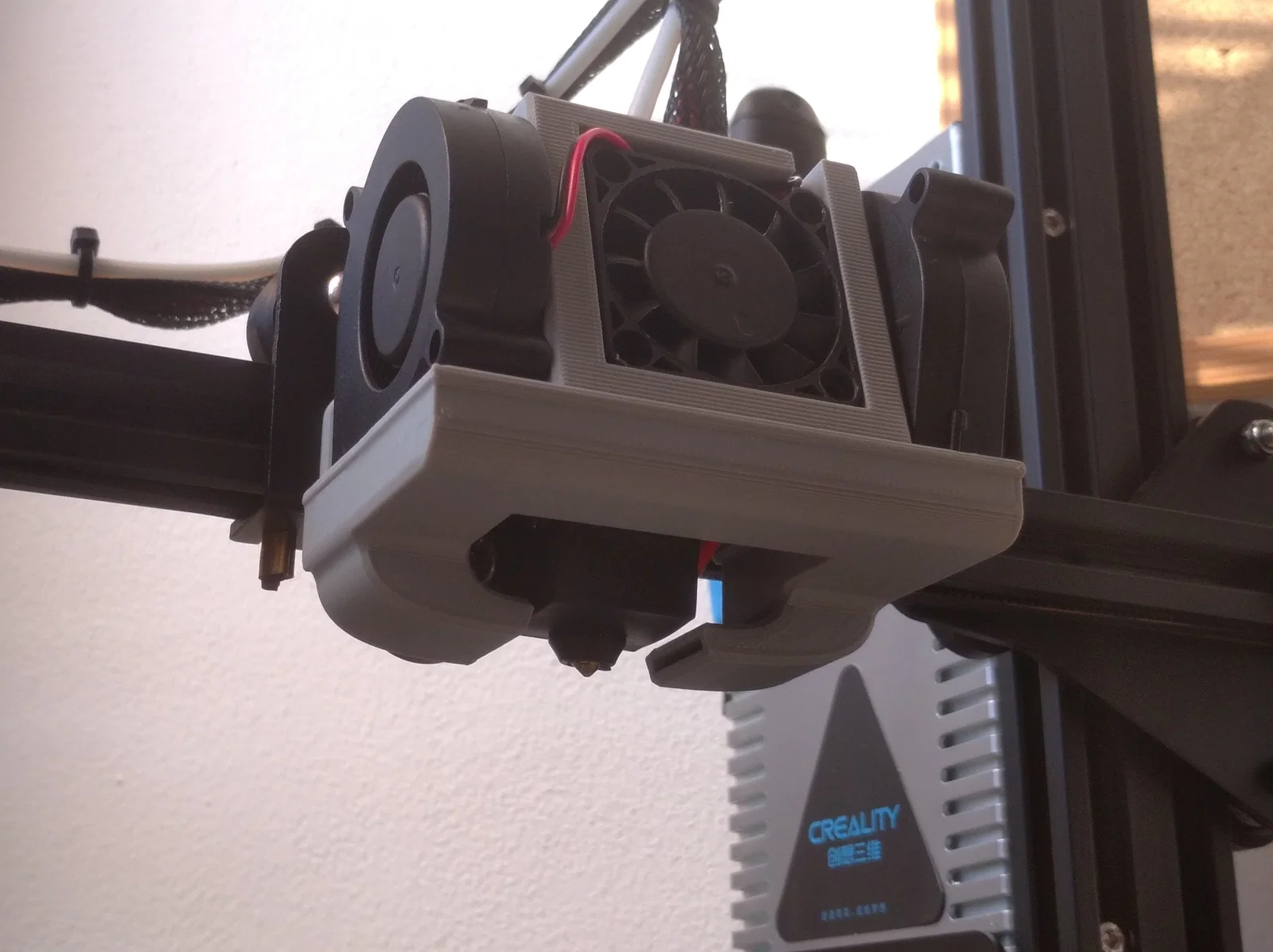

Trên máy in:
Hiệu năng làm mát
Trong video này, mình tăng tốc độ quạt từ 20% lên 100%.
Giấy phép
File mô hình
