Satsana Dual 5015 Fan Duct cho Elegoo Neptune 2/2s (có/không BLTouch)

Tổng quan

Đây là một fan duct đơn giản, một mảnh, tối giản nhưng hiệu năng cao cho Neptune 2/2s hoặc các máy có cùng x-gantry plate. Mẫu này lấy cảm hứng rất nhiều từ bản remix Satsana fan duct của ammaryasir và được remix từ Ender 3 | Dual 5015 Fan Duct vì trong dòng Neptune chưa có mẫu tương tự. Mẫu cũng tương thích với (Direct Drive in 3D print; lưu ý Neptune 2s có offset khác, có thể thấy trong ảnh kết quả ở cuối).

Cứ thoải mái chỉnh sửa model và thay đổi theo ý bạn.

Cập nhật:

Đã thêm các model hỗ trợ BLTouch bên trái, cũng hỗ trợ 3D Touch từ Trianglelab.

Offsets và kích thước:

• X: -53
• Y: -18

In 3D (Printing)

Để in mẫu này, đặt nó nằm ở mặt phẳng (mặt sau). Layer height 0.20mm là đủ ổn, thời gian in cũng không quá lâu. Infill nên dùng 30% trở lên. Nếu máy bạn bridge yếu thì dùng support: build plate only và overhang 85. Trường hợp của mình mất 7h24m và hết 98g filament PETG.

Lắp đặt

Để lắp fan duct này bạn chỉ cần 2 con ốc M3 đang giữ fan shroud zin. Với quạt hotend (4010) thì dùng lại ốc zin luôn. Còn với quạt 5015 thì hoặc không cần ốc (vì fit rất khít nên tự giữ), hoặc dùng ốc 25x4M.

Tới đây là xong, bạn có thể yên tâm tận hưởng fan duct này!

Hướng đặt đúng của chi tiết (giống bài gốc):

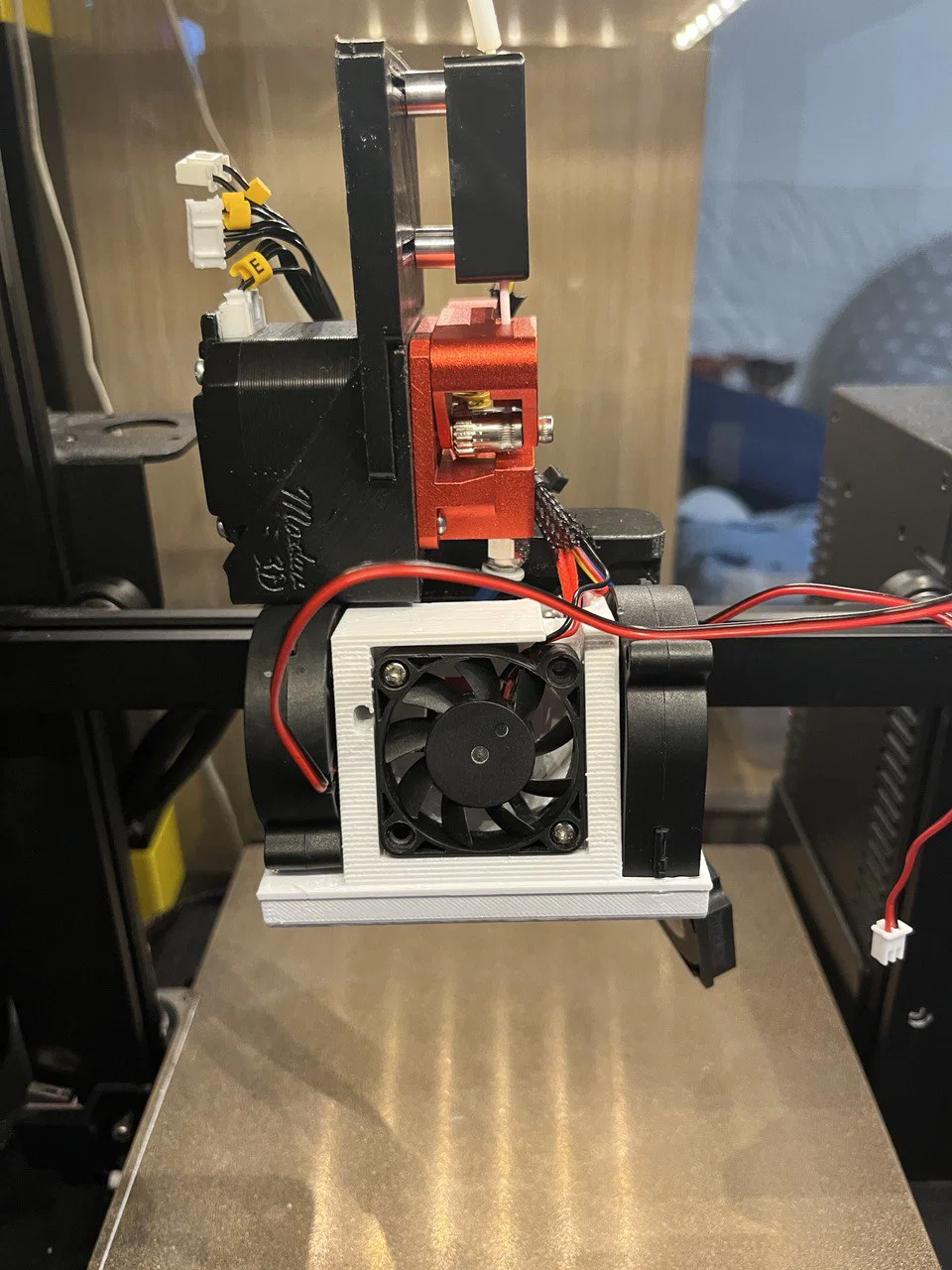

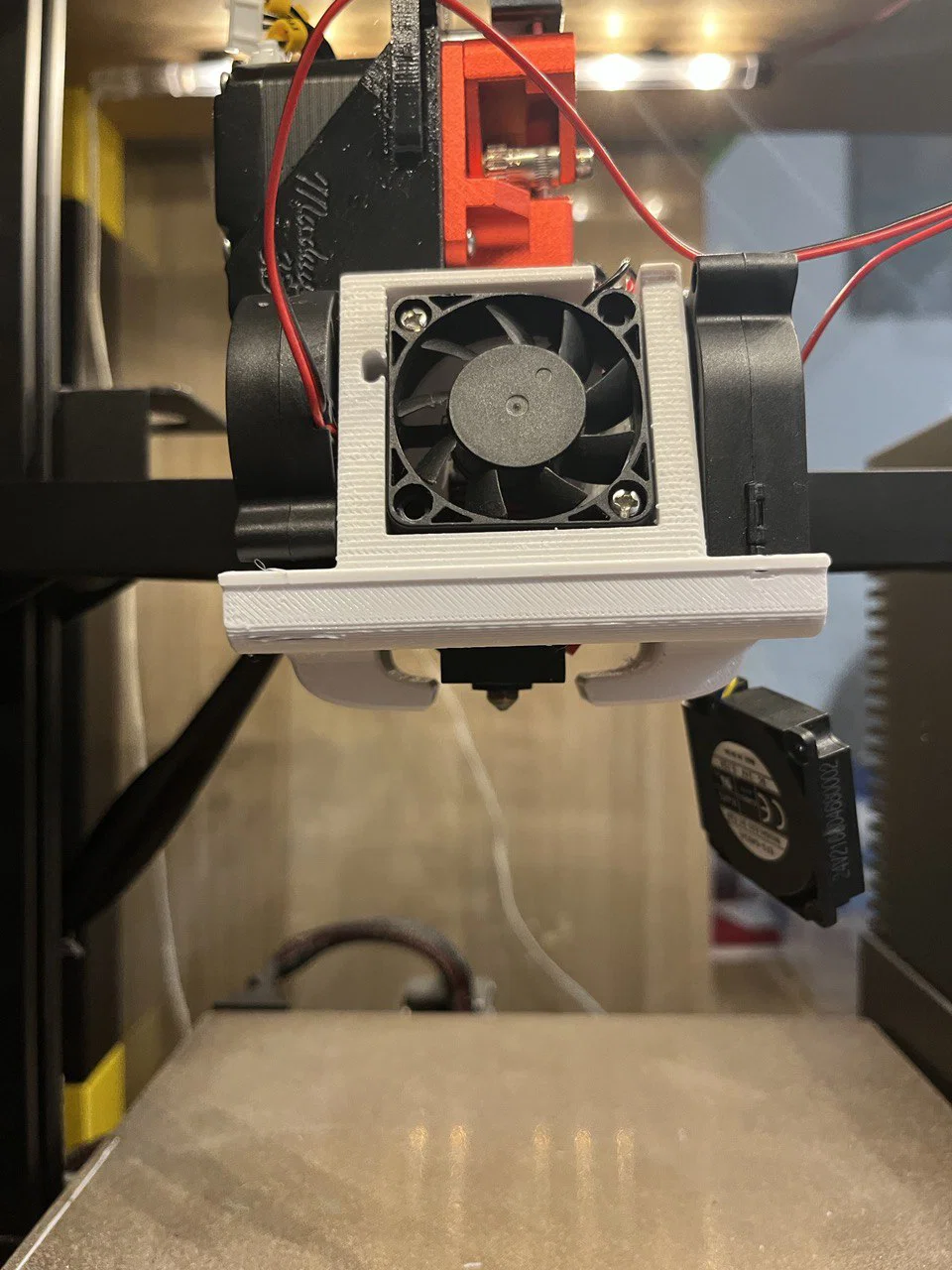

Kết quả và lắp ráp:

Dùng các lỗ để dễ siết ốc M3 bằng lục giác.

Với lỗ bên phải, dùng nhíp để giữ con ốc đúng vị trí.

P.S.

Mình không chịu trách nhiệm gì vì mình chỉ chỉnh model để vừa đúng với máy của riêng mình, và như thấy ở đây thì chưa test thực tế ngoài “chiến trường”. Tuy nhiên theo thông số thì mọi thứ sẽ hoạt động đúng như ý tác giả gốc.
