Remix Ender 3 | Ống dẫn gió Dual 5015 kèm mount CRtouch

Mẫu gốc là

Ender 3 | Dual 5015 Fan Duct của Simon_Szi_

Mình đã chỉnh sửa như dưới đây.

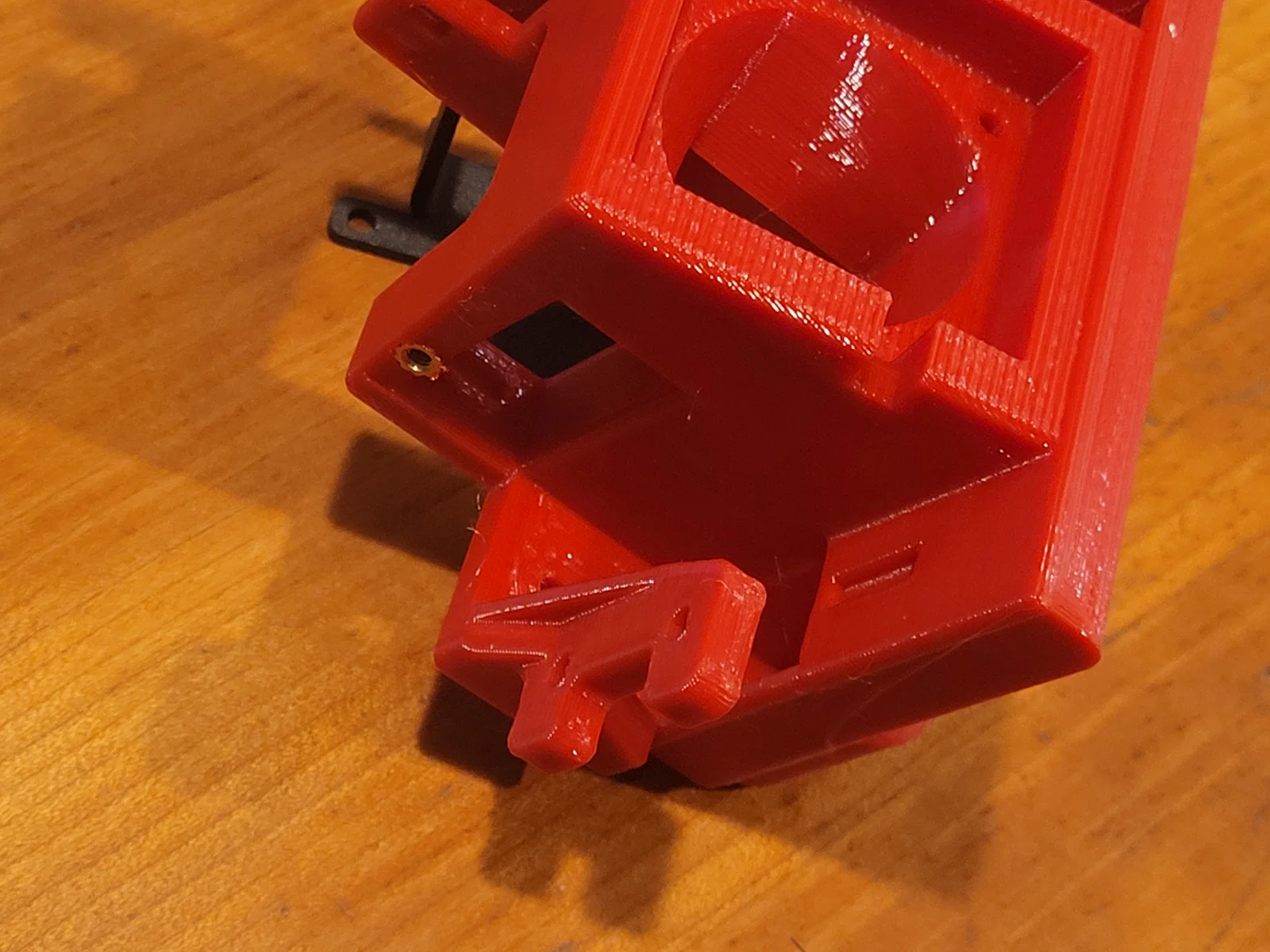

1, Mình thêm một ngàm/mount cho CR touch (vị trí khá sát với vị trí mount CR touch zin).

2, Mở rộng lỗ bắt ốc để có thể chỉnh độ cao quạt lên hoặc xuống.

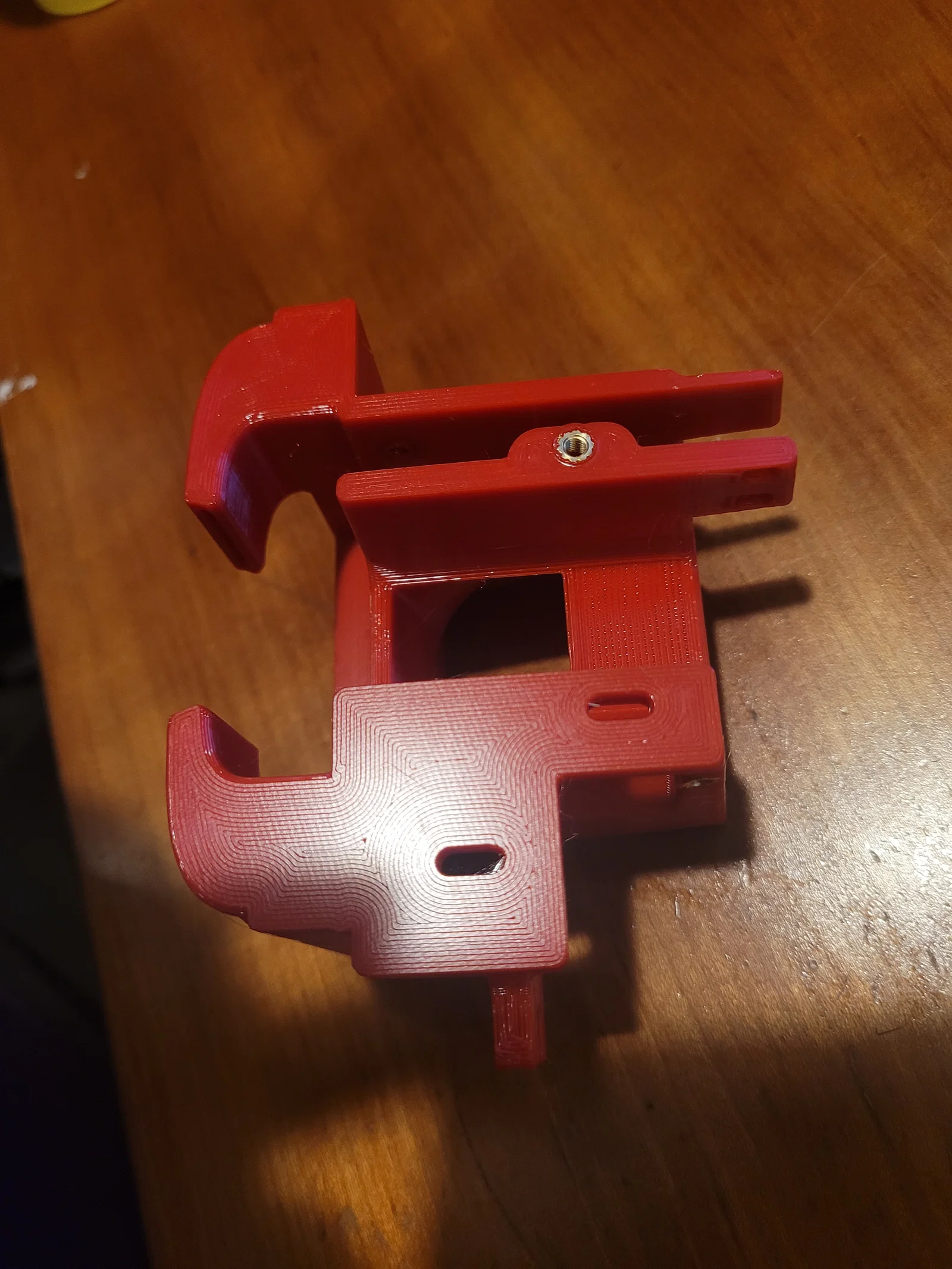

3, Thêm kẹp gắn kiểu Hero Me để chắc chắn hơn (điểm gắn thứ 3 vào gantry).

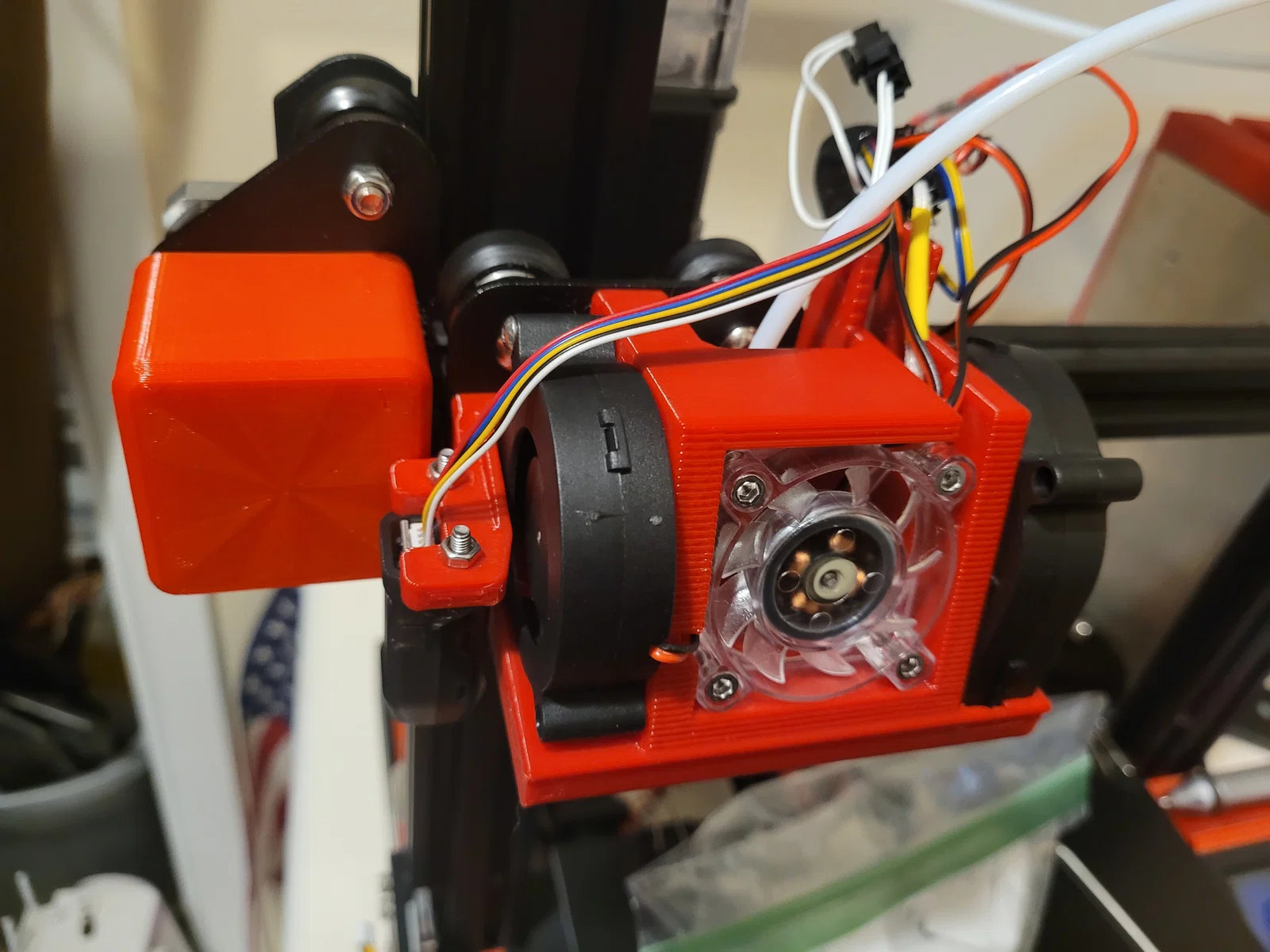

4, Chừa thêm khoảng trống quanh khu vực quạt 4010 để đi dây.

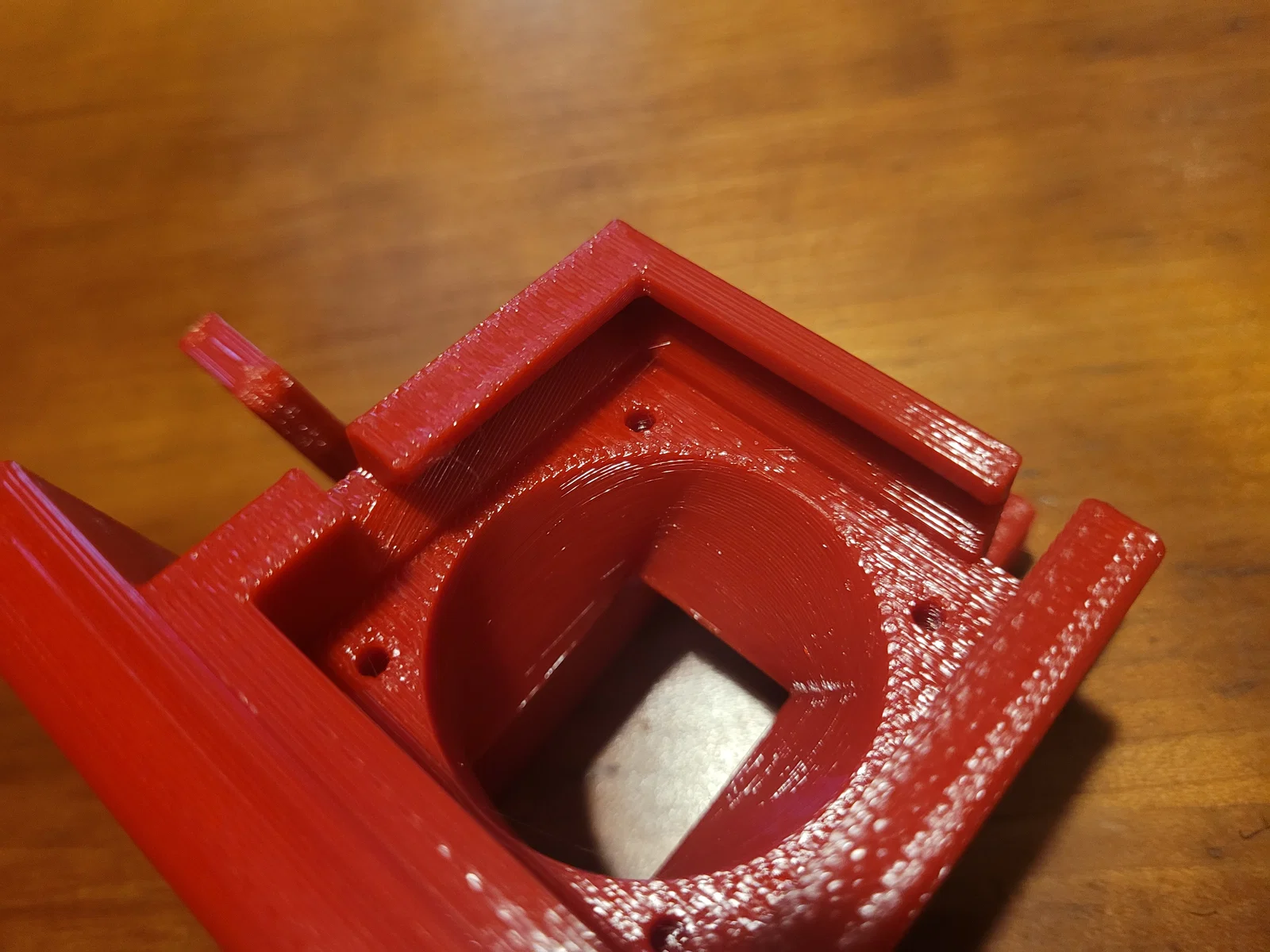

5, Lấp phần khoảng trống kỳ lạ bên trong ống dẫn gió.

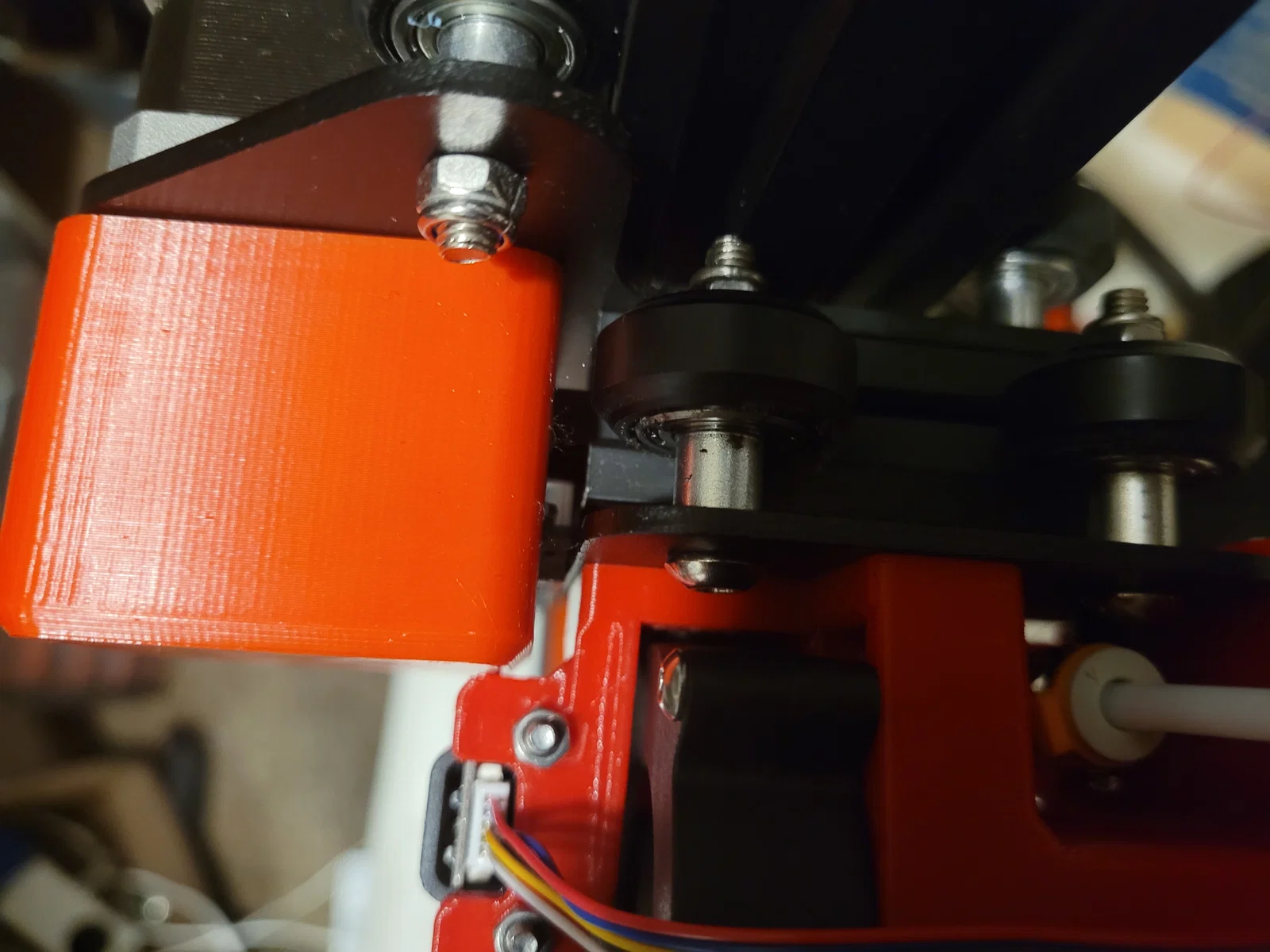

Nó fit Ender-3 PRO của mình rất chuẩn và không bị đụng cảm biến end stop trục X. Mình in bằng PETG 0.3mm/0.6mm, infill 10% với 3 walls ( Simon_Szi_ khuyến nghị infill 30% trở lên, nhưng mình giảm xuống 10% để giảm trọng lượng), nozzle 0.6mm. Cần 3 x đai ốc chèn nhiệt (brass insert nuts) M3. Mình dùng loại dài 4mm, đường kính 4.5mm (giống Hero Me).
