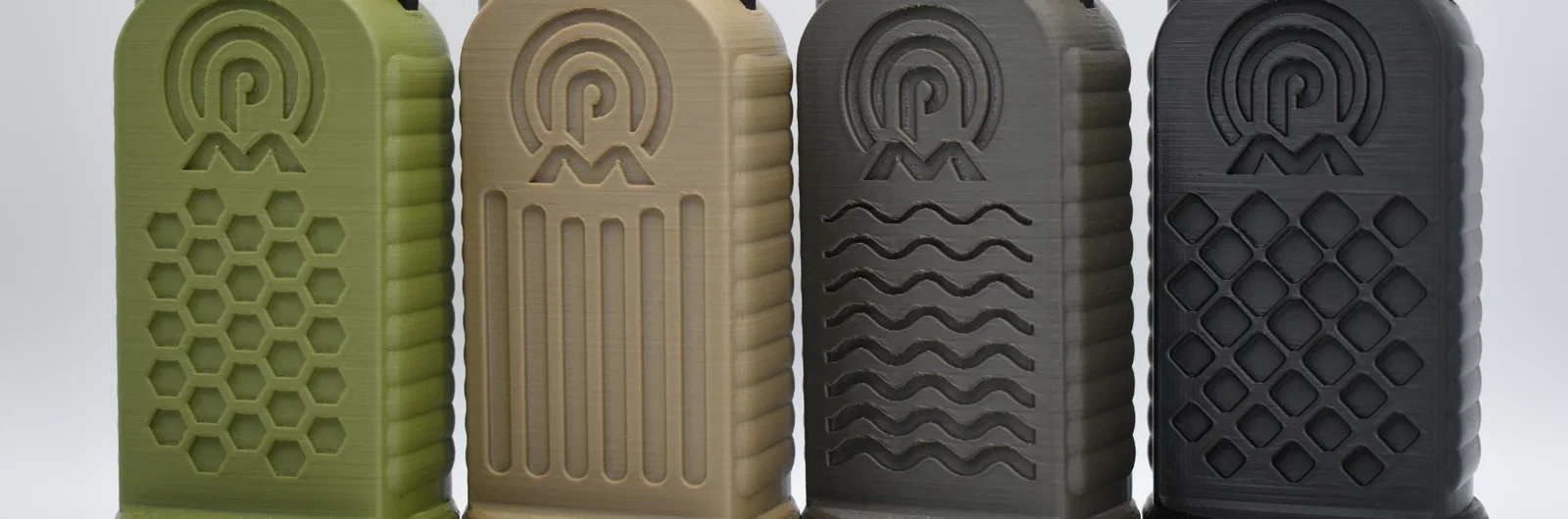

Vỏ PocketMesh R2-Mini cho Meshtastic (RAK19003)

**Bạn có thể mua sẵn (đã in) mẫu vỏ này và các mẫu khác:**

Khách hàng tại Mỹ có thể mua từ QuantumShadow3D:
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng tại UK/EU có thể mua từ 3DChicken:
(https://www.3dchicken.co.uk)


Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hoặc بأي cách khác trục lợi từ thiết kế của tôi khi chưa có sự cho phép rõ ràng của tôi.

Ai quan tâm tới việc xin cấp phép thiết kế này cho việc bán không mang tính thương mại (tức bán riêng tư) có thể nhắn tin cho tôi tại đây để trao đổi. Vui lòng tôn trọng các hạn chế giấy phép Creative Commons mà tôi đã chọn (https://creativecommons.org/licenses/by-nc-nd/4.0/), và tôi khuyến khích ai thấy thiết kế của tôi bị rao bán thì hãy liên hệ cho tôi.

Nói vậy đủ rồi, giờ vào phần model…


Cập nhật 3-March-2024:

• Đã cập nhật model carrier-frame và carrier-face để nâng RAK19003 lên; bản trước (<v8) không chừa đủ khoảng trống bên dưới base board để gắn module GPS và đầu nối anten ipex

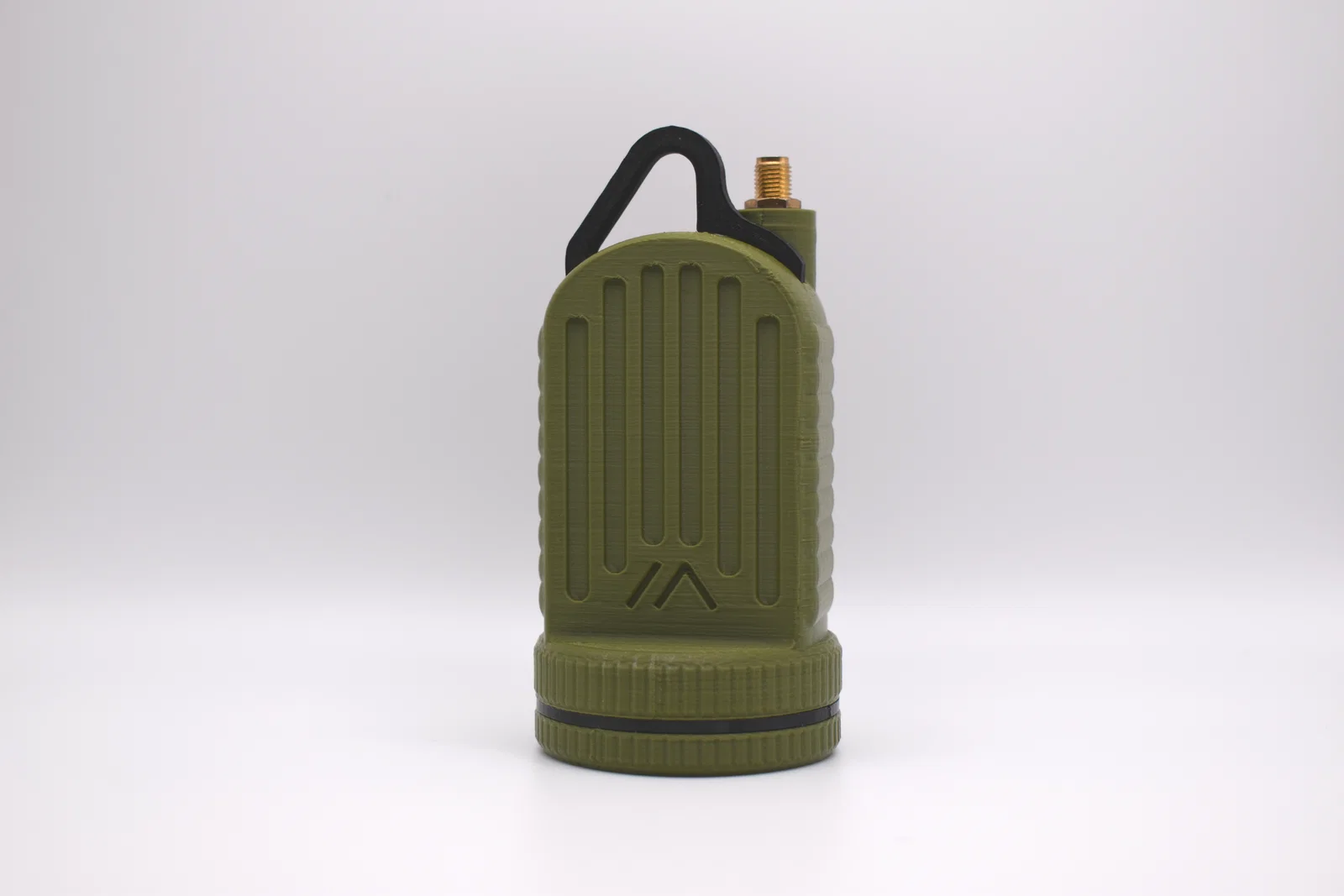

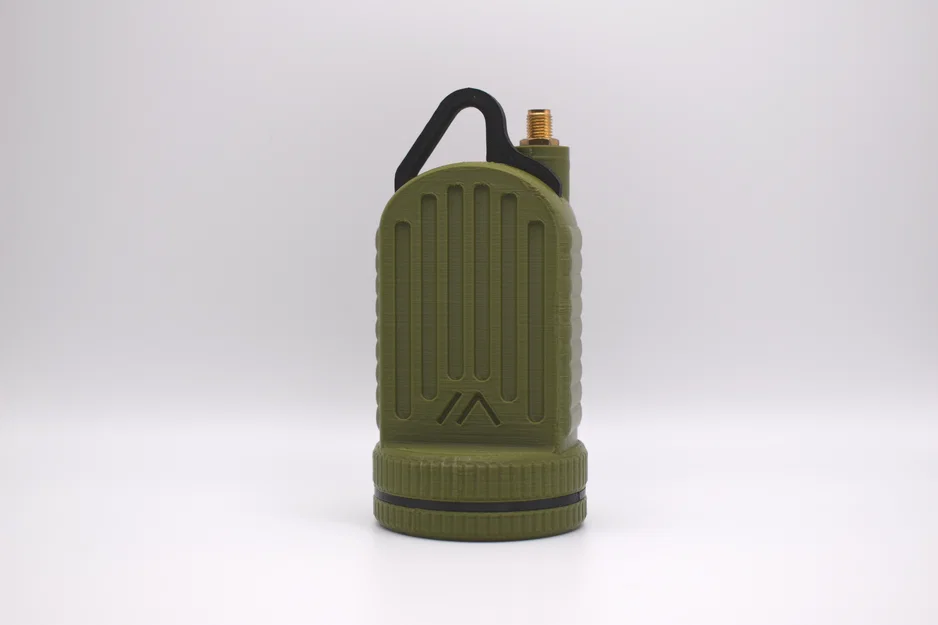

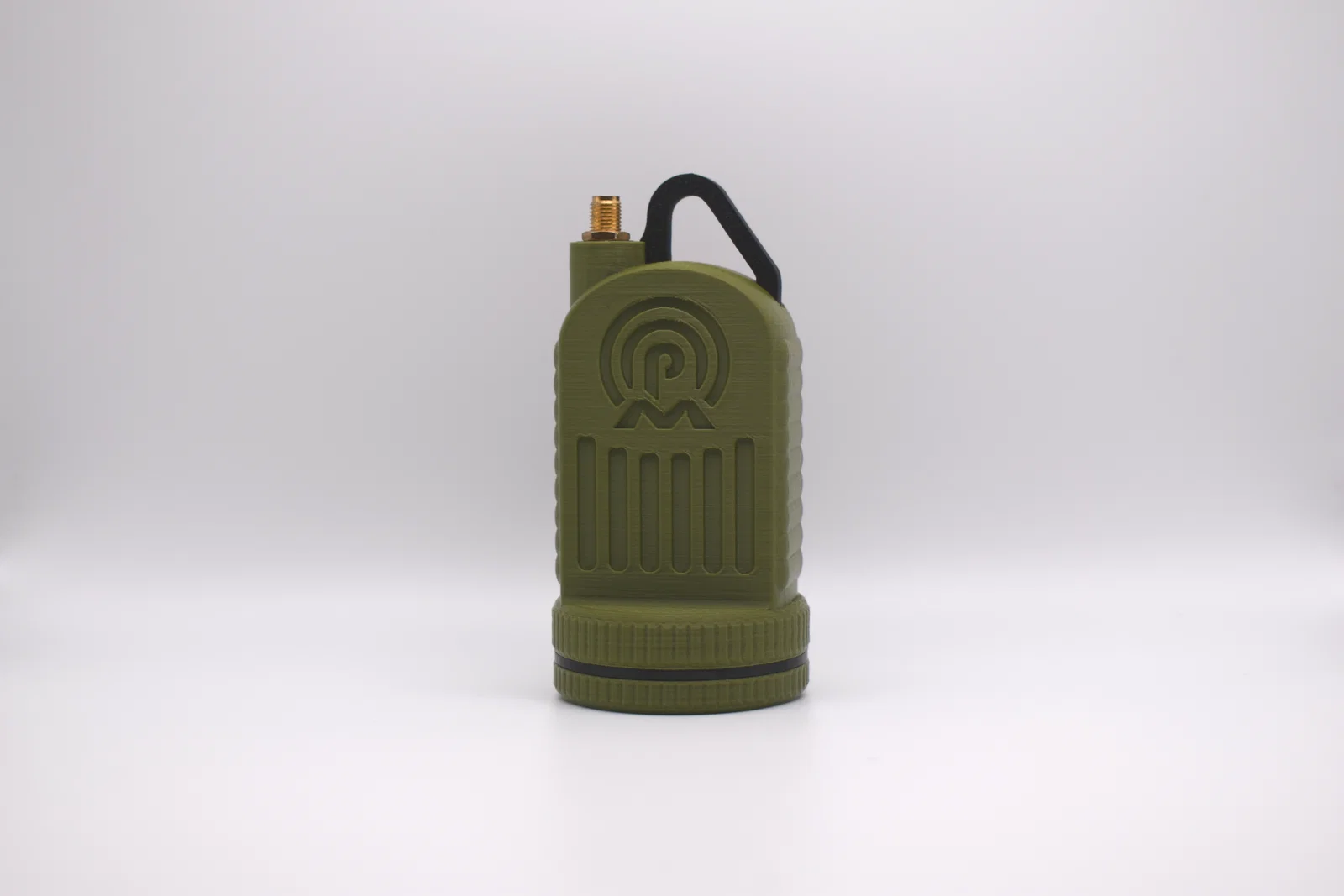

Đây là một bộ vỏ chống nước (water resistant) cho bộ kit RAKwireless RAK19003 WisBlock, được thiết kế với mục đích dùng cho dự án Meshtastic (https://meshtastic.org). Vỏ có thể chứa base board RAK19003 cùng với module RAK4631 (LoRa) và module RAK12500/1910 (GNSS/GPS).

Phần cứng cần có:

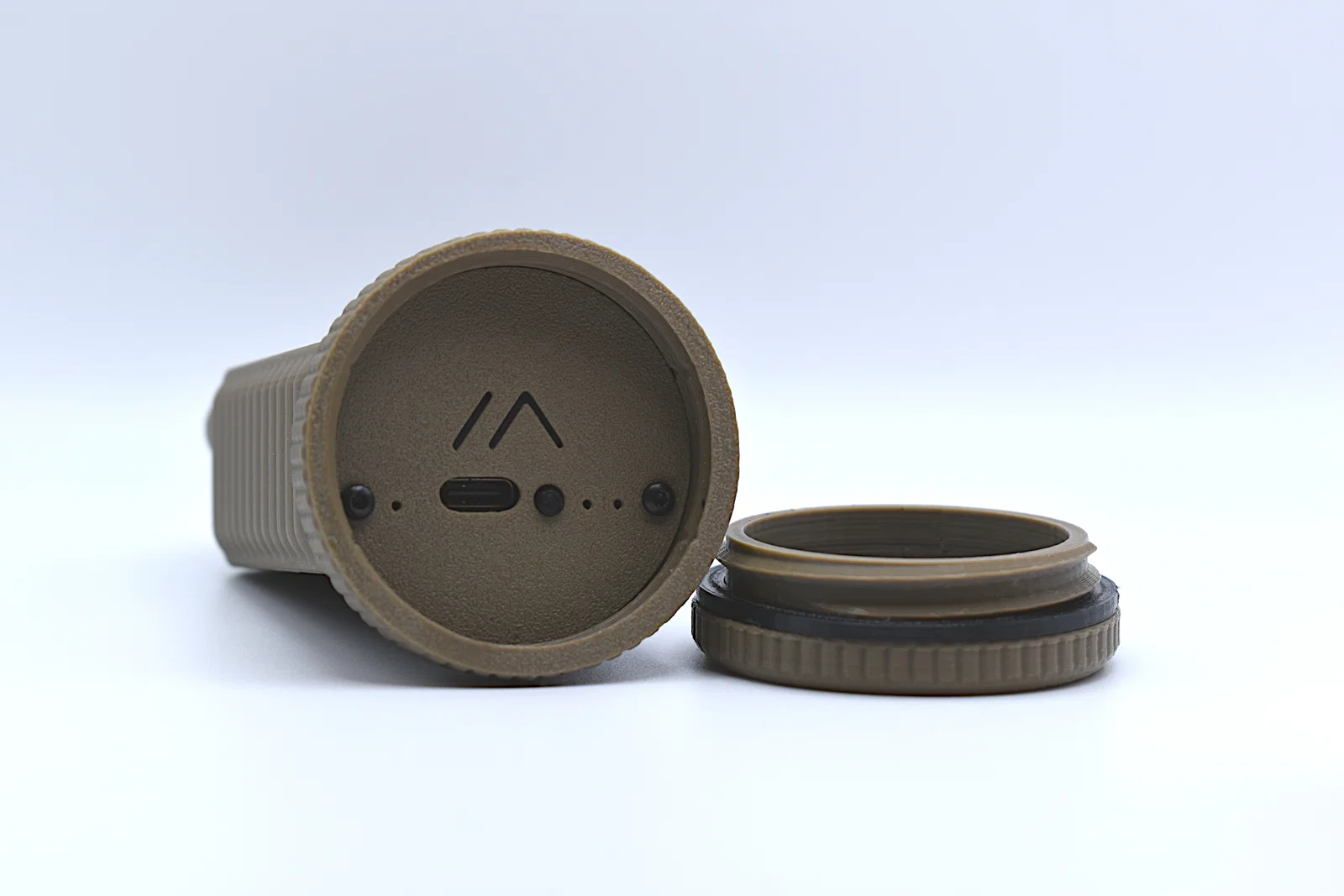

• Filament cao su TPU cho gioăng (gasket) thân/nắp
• Hai (2) vít M2x10mm socket head cap screws
• Hai (2) vít M2x4mm và đai ốc M2 (hoặc dùng vít M2.5 đi kèm bộ RAK)
• Một (1) pin lithium ion: https://www.amazon.com/Liter-Battery-Rechargeable-703048-Connector/dp/B09WVNHPWQ
• Có thể cần: đầu nối pin JST PHR-2 đúng cực tính để kết nối pin với baseboard RAK19007 nếu pin không có sẵn đúng đầu JST 2.0. Sẽ cần hàn.

Tùy chọn:

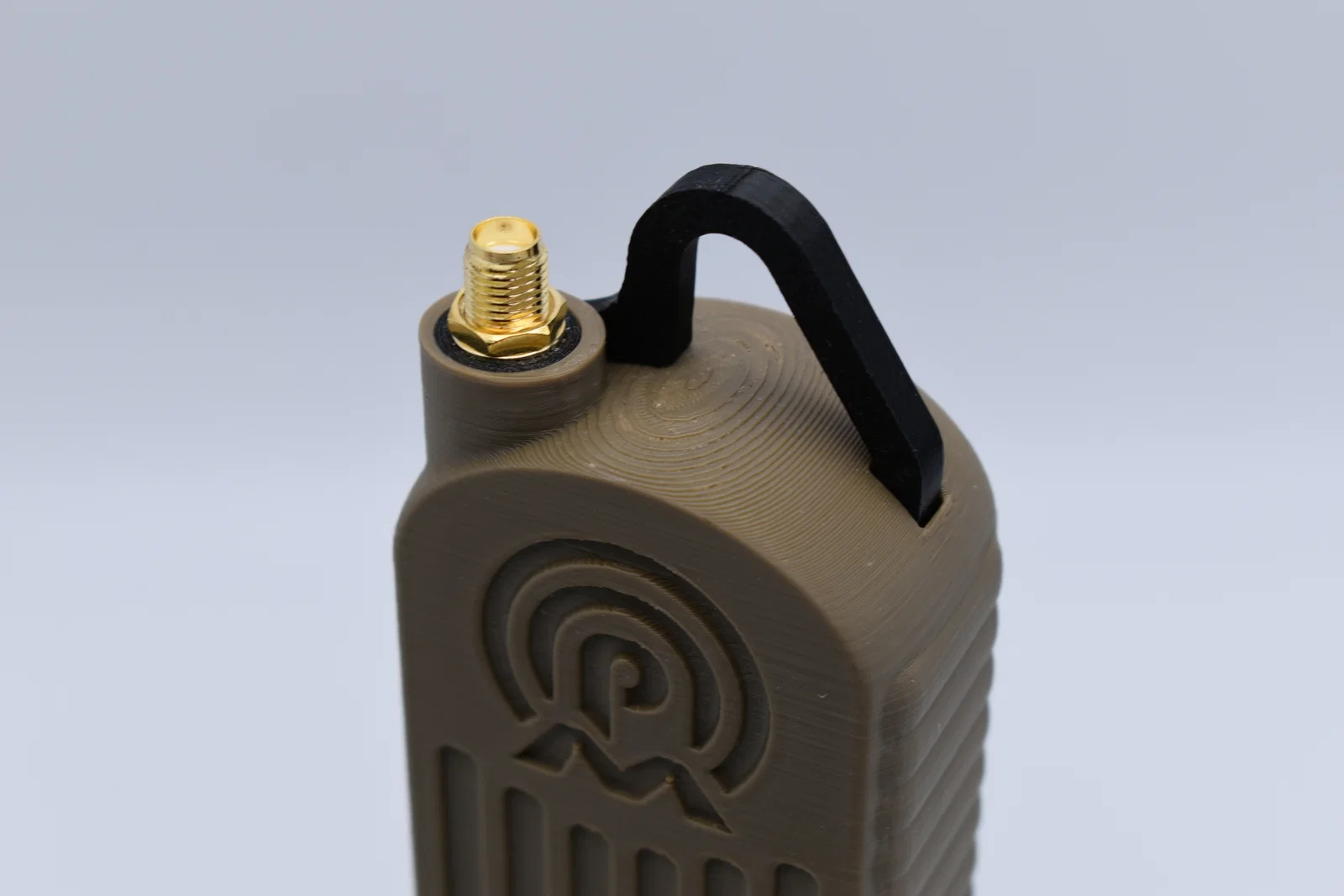

• antenna boots: in bằng TPU; chọn kích thước phù hợp với anten của bạn
• Các model internal-antenna: dùng anten PCB RAK đi kèm trong bộ RAK; chấm một giọt keo 502 (superglue) nhỏ ở đầu anten PCB, rồi lắp vào rãnh bên trong thân vỏ của bản internal-antenna
• Model cap-magnet: có khoang rỗng để lắp hai viên nam châm xếp chồng (https://www.amazon.com/gp/product/B075WV5HPH); thêm lệnh ‘layer pause’ trong phần mềm slicer, thả 2 viên nam châm vào rồi tiếp tục in để chôn nam châm, giúp nắp vỏ có hít nam châm

Lưu ý:

• TÔI KHÔNG CHỊU TRÁCH NHIỆM CHO BẤT KỲ THIẾT BỊ NÀO BỊ HỎNG DO NƯỚC HOẶC BẤT KỲ VIỆC SỬ DỤNG NÀO VỚI BỘ VỎ NÀY
• Dù tôi không muốn khẳng định rõ ràng rằng vỏ này “waterproof” vì lý do trách nhiệm pháp lý, tôi có thể khẳng định nó “water resistant”. Tôi đã ngâm vỏ trong 90 phút ở độ sâu 6 inch/15 cm nước và bên trong vẫn khô. Tôi phải ấn giữ để nó chìm vì nó nổi, nên việc ngâm ngập hoàn toàn không thành vấn đề và chắc cũng khó xảy ra trừ khi cố tình.
