Case PocketMesh R2 cho Meshtastic (RAK19007)

**Bạn có thể mua sẵn (đã in) cái case này và nhiều mẫu khác:**

Khách hàng ở Mỹ có thể mua từ QuantumShadow3D
(https://www.etsy.com/shop/QuantumShadow3D)

Khách hàng ở UK/EU có thể mua từ 3DChicken
(https://www.3dchicken.co.uk)


Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
KHÔNG được sao chép, bán, trao đổi hay dùng thiết kế của tôi để trục lợi dưới bất kỳ hình thức nào nếu chưa có sự cho phép rõ ràng từ tôi.

Ai quan tâm đến việc xin cấp phép thiết kế này để bán theo dạng phi thương mại (tức bán riêng lẻ/quy mô cá nhân) có thể nhắn tin cho tôi tại đây để trao đổi. Vui lòng tôn trọng các giới hạn của giấy phép Creative Commons mà tôi đã chọn (https://creativecommons.org/licenses/by-nc-nd/4.0/), và tôi khuyến khích bất kỳ ai thấy thiết kế của tôi bị rao bán hãy liên hệ với tôi.

Nói vậy rồi, giờ vô phần model…

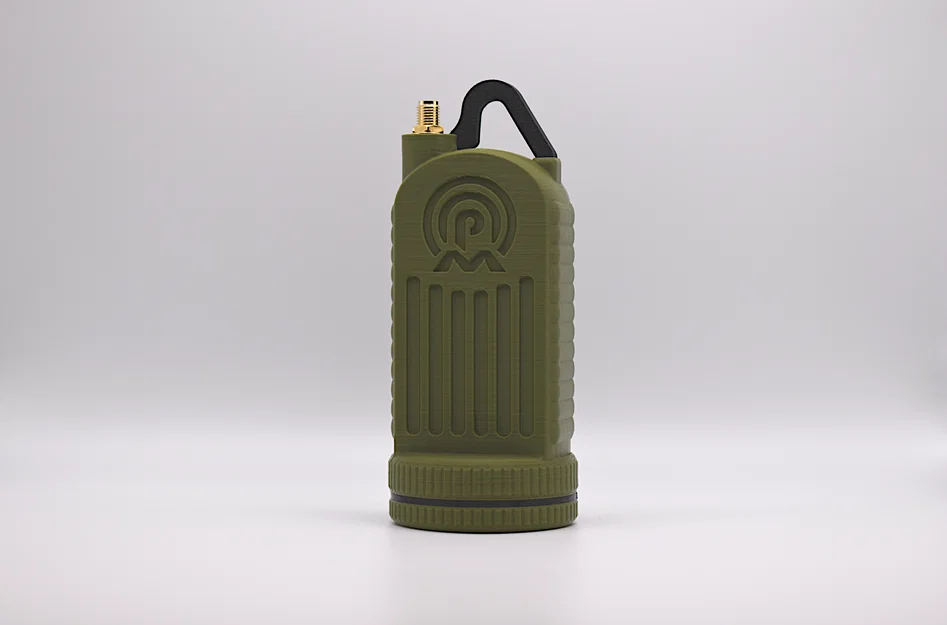

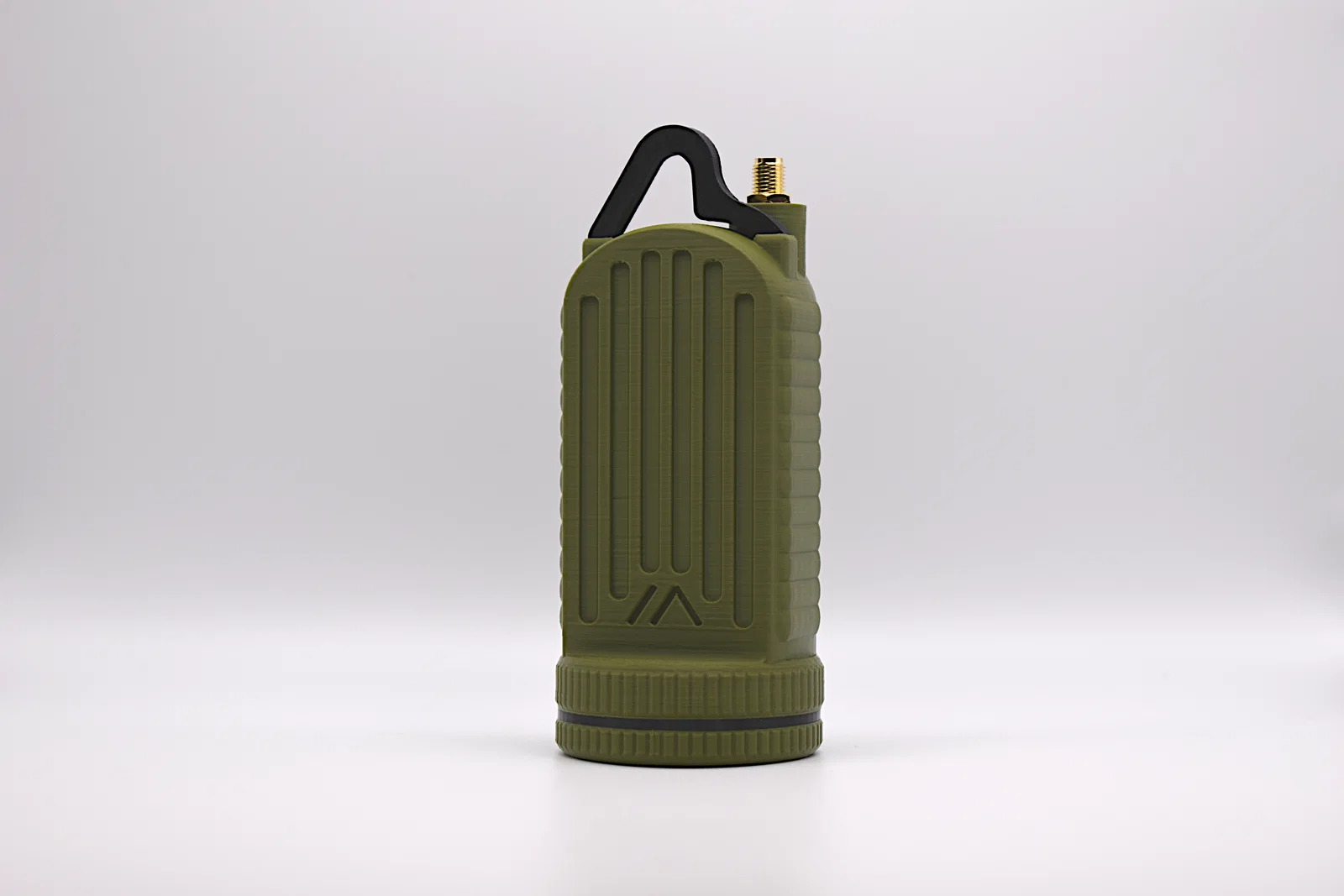

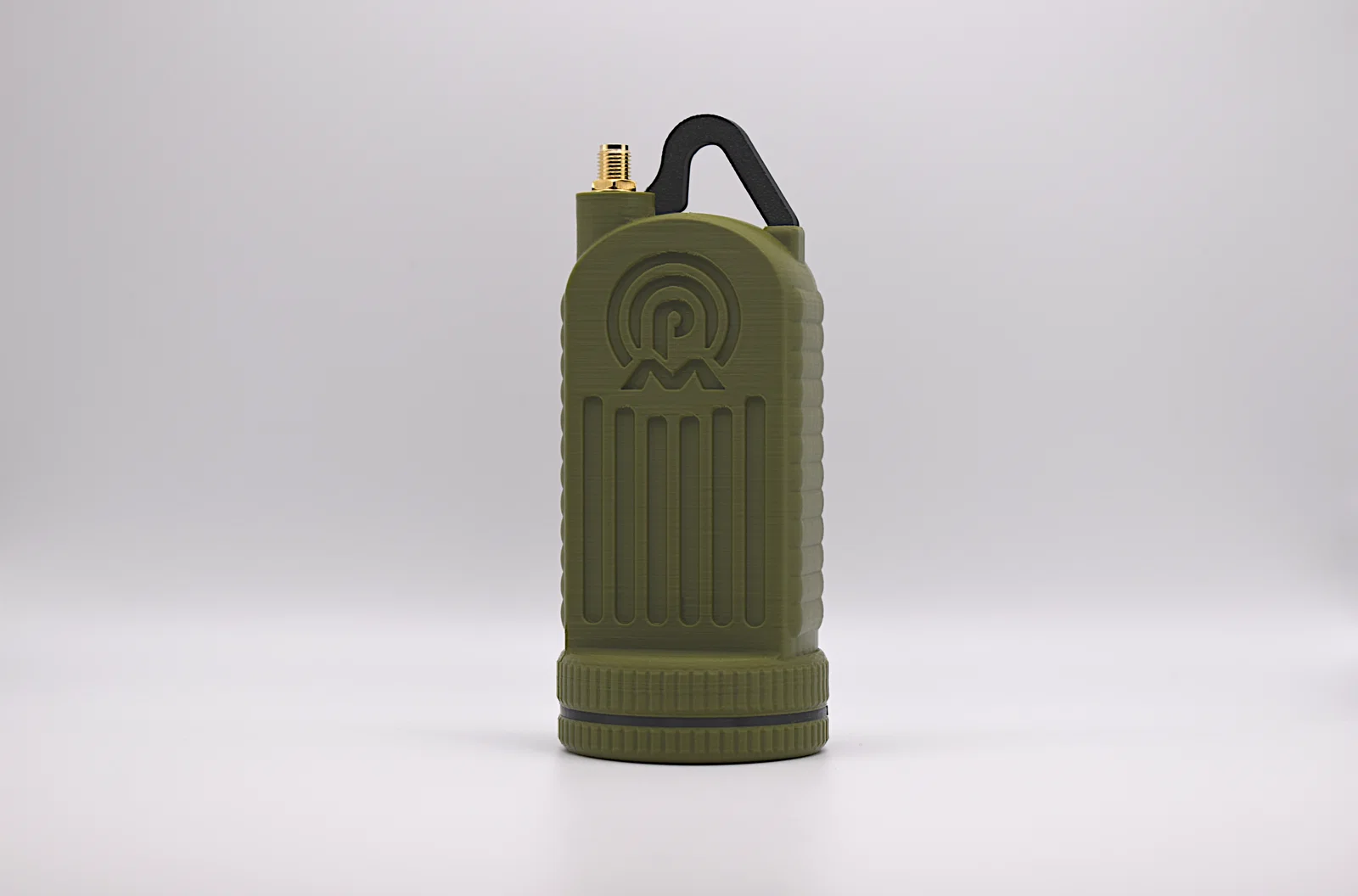

Đây là một case chống nước (water resistant) cho bộ kit RAKwireless RAK19007 WisBlock, thiết kế hướng tới dự án Meshtastic (https://meshtastic.org). Case này chứa vừa base board RAK19007 cùng với các module RAK4631 (LoRa) và RAK12500/1910 (GNSS/GPS).

Phần cứng cần có:

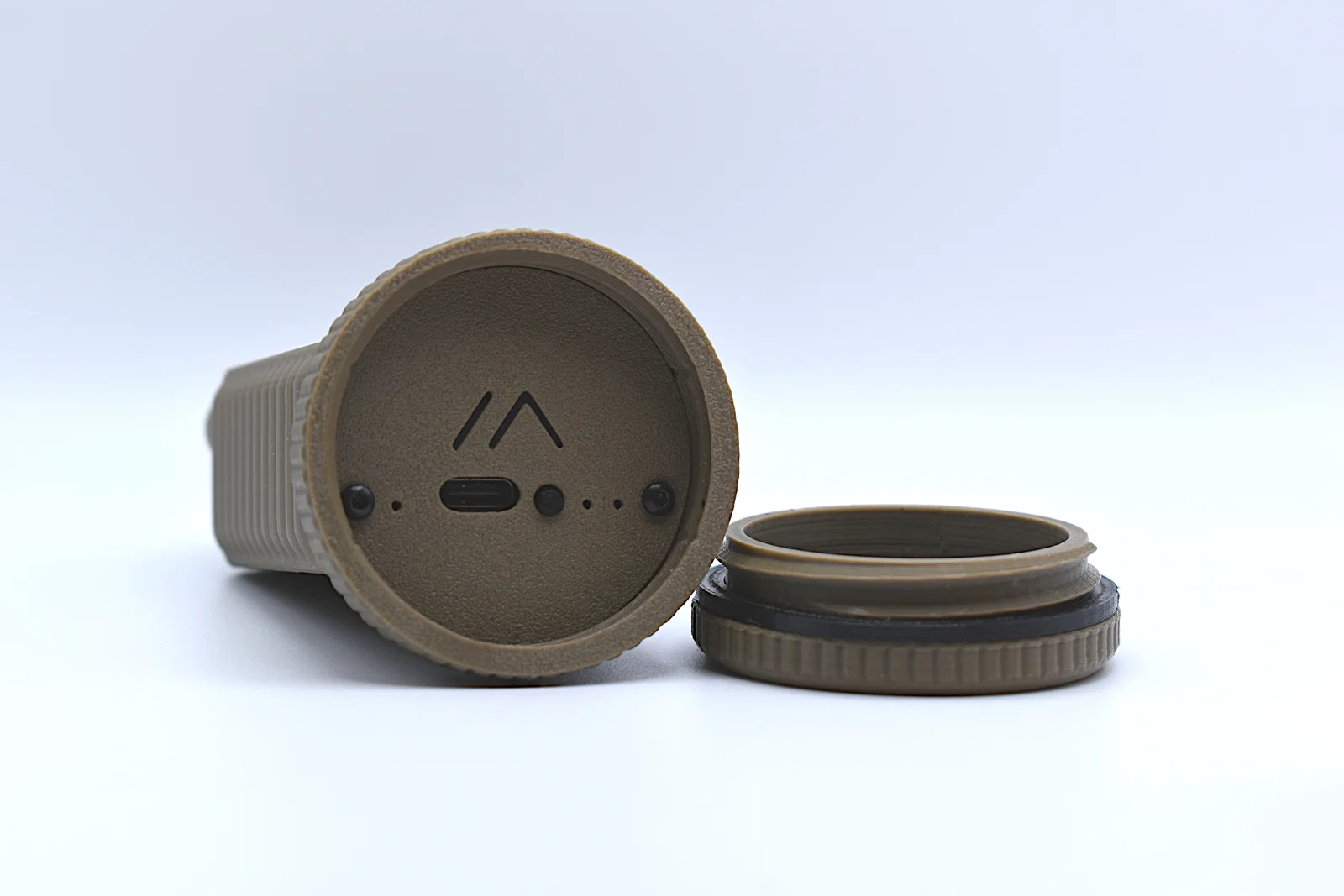

• Filament cao su TPU để in gioăng (gasket) cho thân/nắp
• Hai (2) ốc M2x10mm socket head cap screws
• Hai (2) ốc M2x4mm và đai ốc M2 (hoặc dùng ốc M2.5 có sẵn trong kit RAK)
• Một (1) bộ pin lithium ion (tối đa theo mã kích thước 103450): https://www.amazon.com/2000mAh-Rechargable-Protection-Insulated-Development/dp/B08T6QS58J
• Jack pin JST PHR-2: bắt buộc để kết nối pin MakerFocus ở trên với baseboard RAK19007 vì đầu nối pin đi kèm không tương thích.  Sẽ cần hàn.

Tùy chọn:

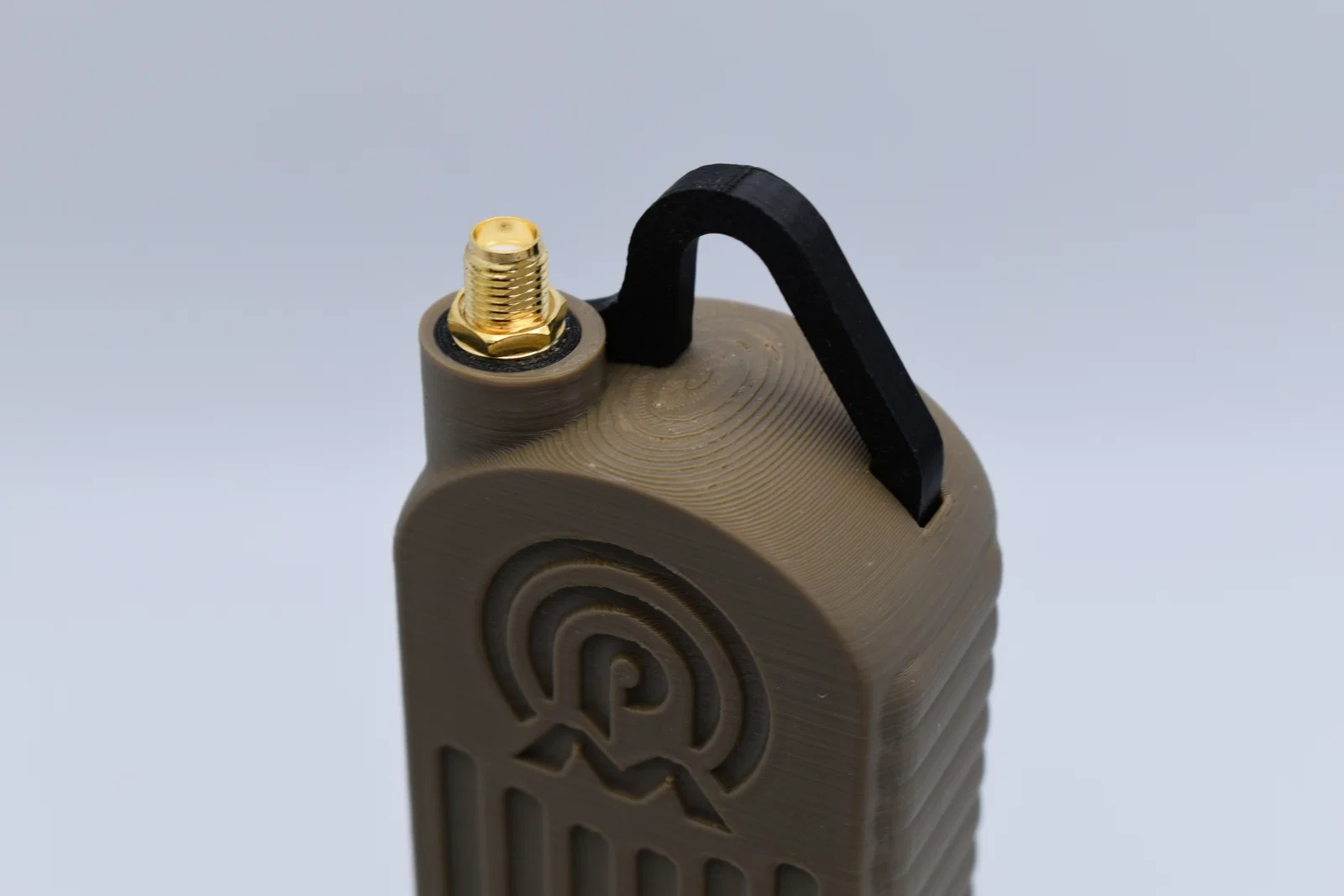

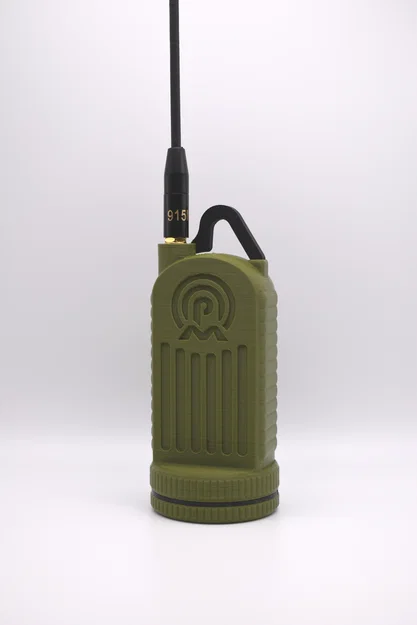

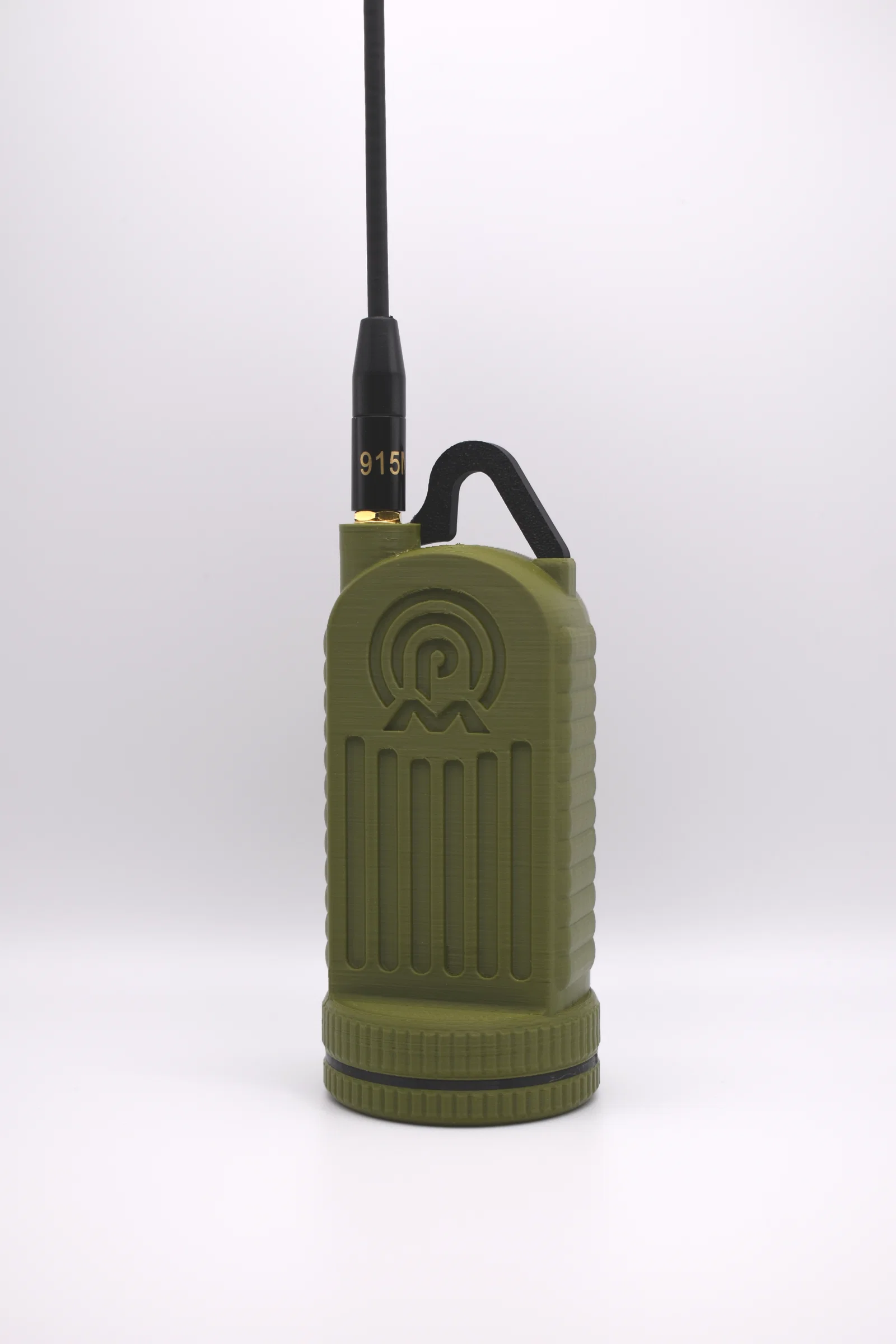

• antenna boots: in bằng TPU; chọn kích thước phù hợp với anten của bạn
• Các model internal-antenna: dùng anten PCB RAK đi kèm trong kit RAK; nhỏ một giọt keo 502 (superglue) ở đầu anten PCB, rồi gắn vào khe ở mặt trong của thân case bản internal-antenna
• Model cap-magnet: có sẵn hốc để lắp hai cục nam châm xếp chồng (https://www.amazon.com/gp/product/B075WV5HPH); thêm lệnh “layer pause” trong phần mềm slicer, thả 2 nam châm vào rồi tiếp tục in để chôn nam châm bên trong và biến nắp case thành dạng nam châm

Ghi chú:

• TÔI KHÔNG CHỊU TRÁCH NHIỆM CHO BẤT KỲ THIẾT BỊ NÀO BỊ HƯ HẠI DO NƯỚC HAY BẤT KỲ VIỆC SỬ DỤNG CASE NÀY
• Dù tôi không muốn khẳng định rõ đây là case “waterproof” để tránh rủi ro pháp lý, tôi có thể khẳng định nó “water resistant”. Tôi đã ngâm case 90 phút dưới mực nước 6 inch/15 cm và bên trong vẫn khô. Do case nổi nên tôi phải ấn xuống để ngập hoàn toàn; vì vậy việc ngập toàn phần thật sự không phải vấn đề và chắc cũng khó xảy ra trừ khi cố tình.
