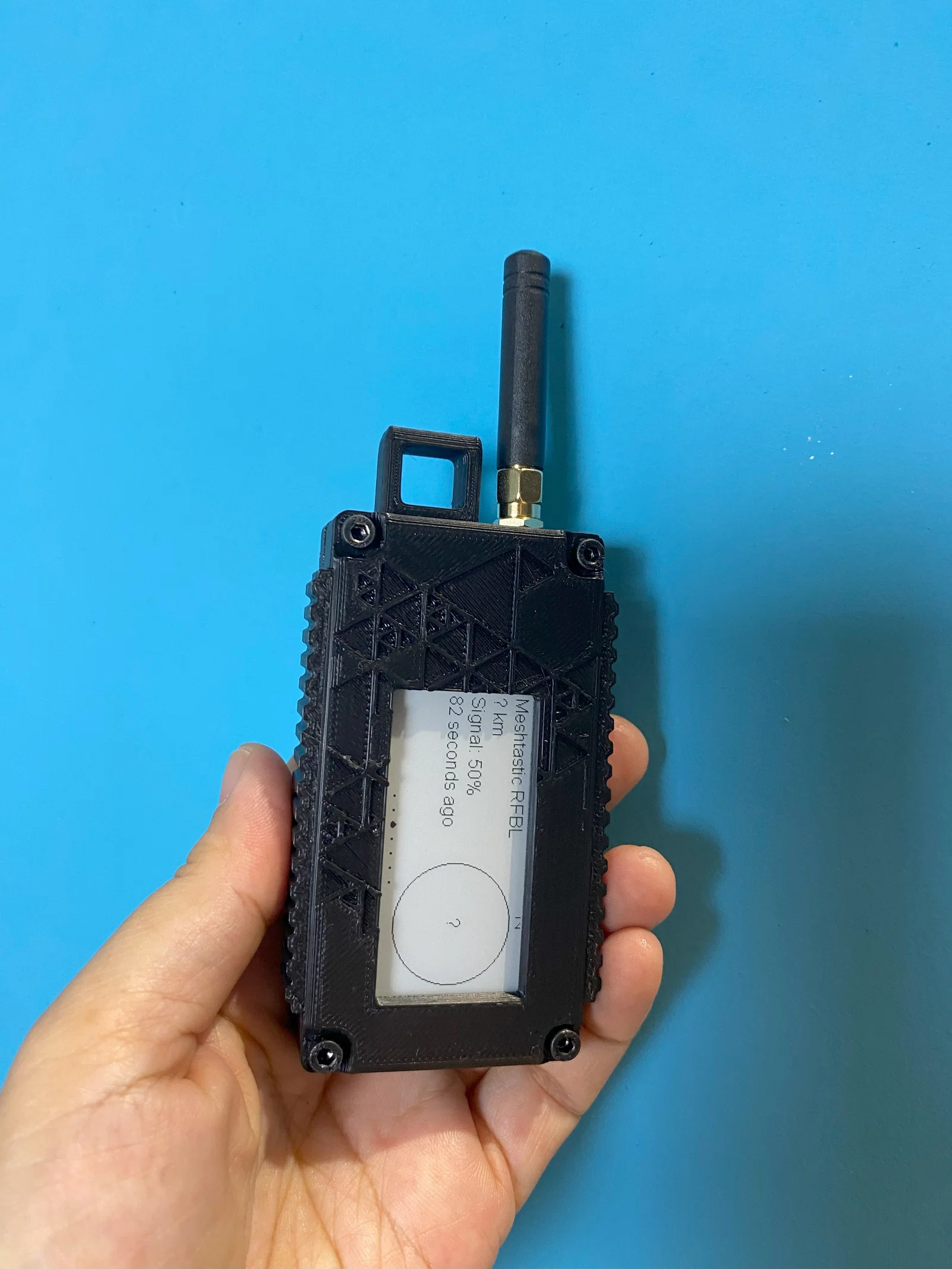

Vỏ Heltec Wireless Paper cho Meshtastic (SMA Antenna)

Phát hành ngày 16 Feb 2024 bởi Blueskies. Phiên bản cải tiến ngày 22 June 2024

Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
Không được sao chép, bán, trao đổi hoặc kiếm lợi từ các file và thiết kế này.
Điều này có nghĩa là bạn có thể in cho bản thân, cho người trong gia đình, bạn bè; có thể lắp thiết bị và tặng miễn phí các vỏ đã in cho họ để xây dựng cộng đồng Meshtastic, nhưng không được thu lợi tài chính từ việc bán chúng.

Bạn có thể cân nhắc đóng góp cho Cộng đồng Meshtastic tại: https://meshtastic.org/docs/contributing/#supporting-and-contributing-to-meshtastic

Video lắp đặt

Bạn sẽ cần: - 1 bộ Heltec Wireless Paper (kèm SMA Antenna) - mình dùng bản 1.1 ở đây
Mua tại: https://s.click.aliexpress.com/e/_DDjdK3R

- 4 con M3 x 20 mm (ốc lục giác đầu trụ và ê-cu) - In 4 file bên dưới, mỗi file 1 cái - (Tuỳ chọn: Pin)

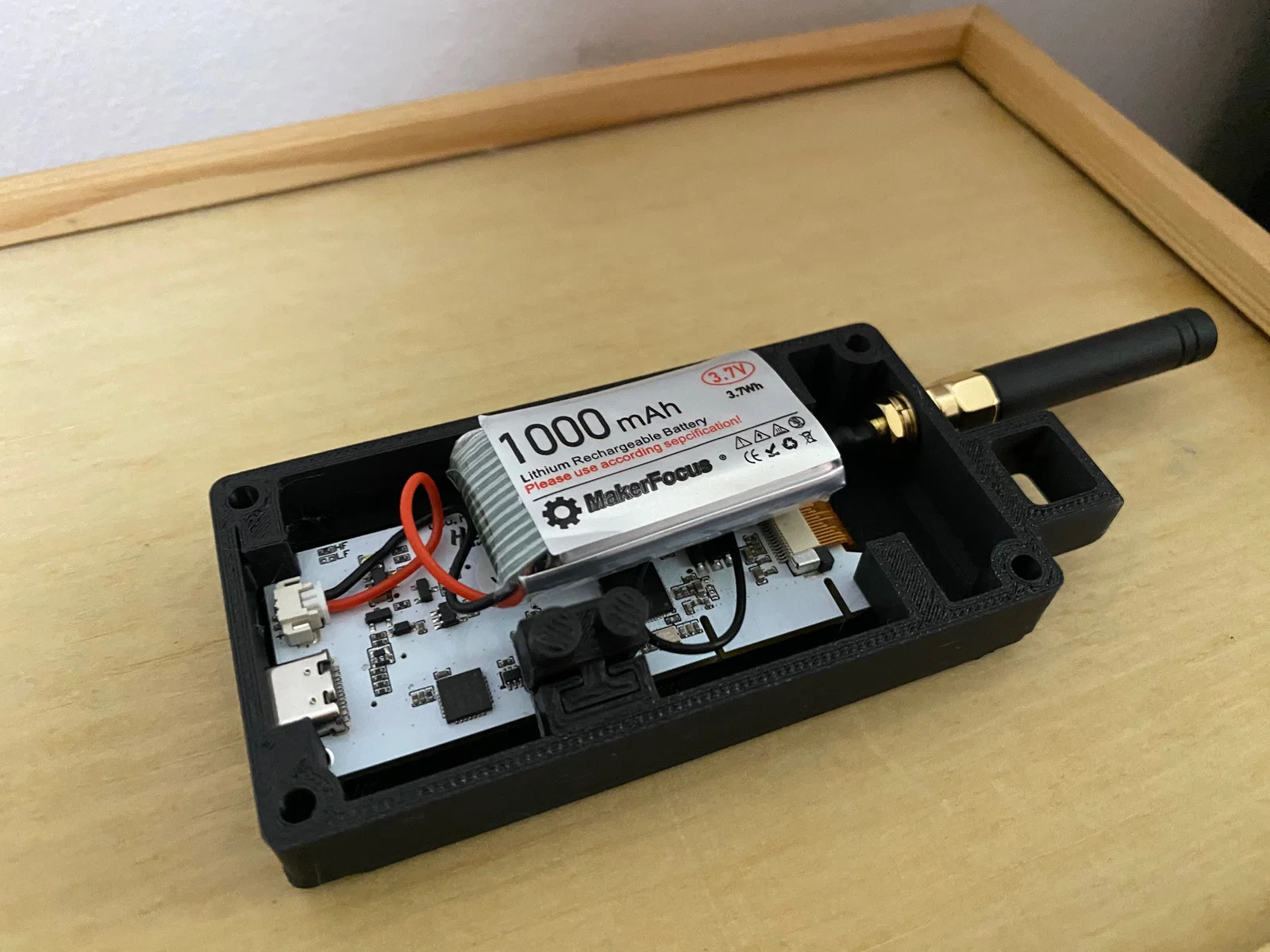

Mình dùng pin MakerFocus 1000 mAh (kích thước 44 mm x 26 mm x 10 mm).
Kích thước pin tối đa khuyến nghị: (52 mm x 29 mm x 10 mm)

Xem video từng bước cách lắp các phần đã in ở bên dưới

Có 4 file. STL đã được đặt sẵn theo hướng in gợi ý.
Nên in tốc độ thấp hơn, đặc biệt với các file top và bottom.

• Blueskies-Heltec-Wireless-Paper-Top (1 x) -
  Không cần support.
• Blueskies-Heltec_Wireless_Paper_Bottom (1 x)
  Vui lòng thêm support bên dưới 2 lỗ nút bấm.
• Blueskies-Heltec-Wireless-Paper-MiddleFrame (1 x)
  Không cần support
• Blueskies-Heltec-Wireless-Paper-Button (1 x)

Chỉ dùng cho mục đích cá nhân.
