Động Cơ Radial 2 Hàng (Double Row Radial Engine)

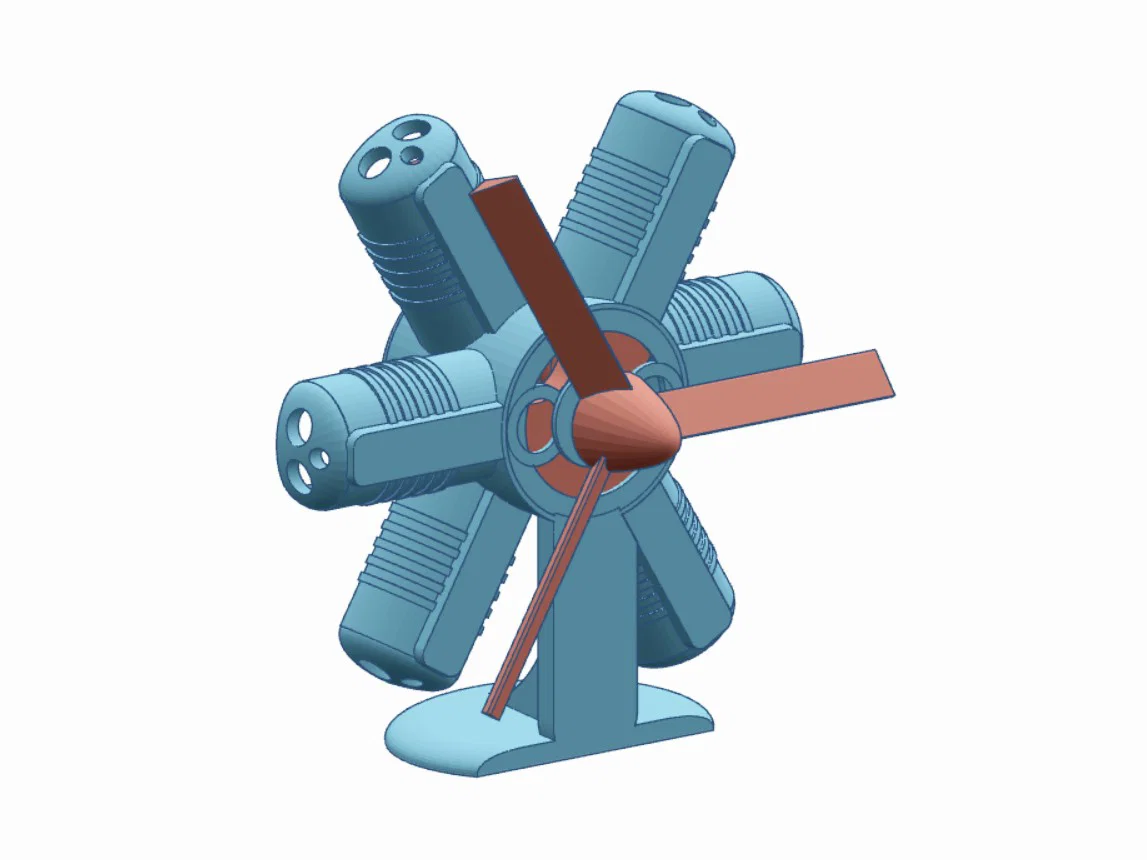

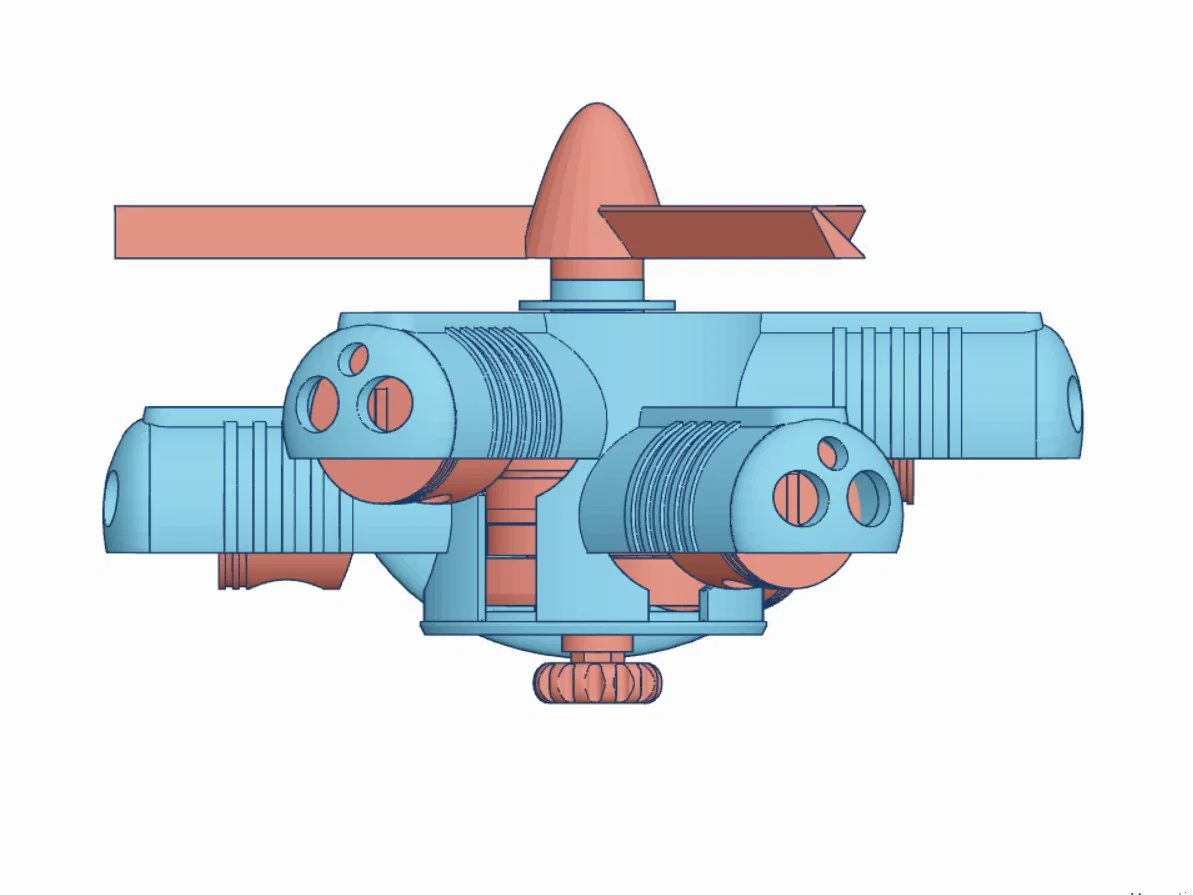

Mẫu Double Row Radial Engine dạng radial 2 hàng 6 xy-lanh. In crankcase và piston rods với support trên build plate, PLA+ layer 0.16 mm. Kích thước 127×78×127 mm, nặng khoảng 0.1 kg, kèm hướng dẫn lắp ráp chi tiết.
Mô tả
Lịch sử
Radial engine là một kiểu reciprocating type internal combustion engine configuration, trong đó các cylinders “tỏa” ra ngoài từ một crankcase trung tâm như các nan hoa của bánh xe. Nhìn từ phía trước, nó giống một ngôi sao cách điệu, và trong một số ngôn ngữ khác còn được gọi là “star engine”.
Cấu hình radial từng được dùng rất phổ biến cho aircraft engines trước khi gas turbine trở nên chiếm ưu thế.

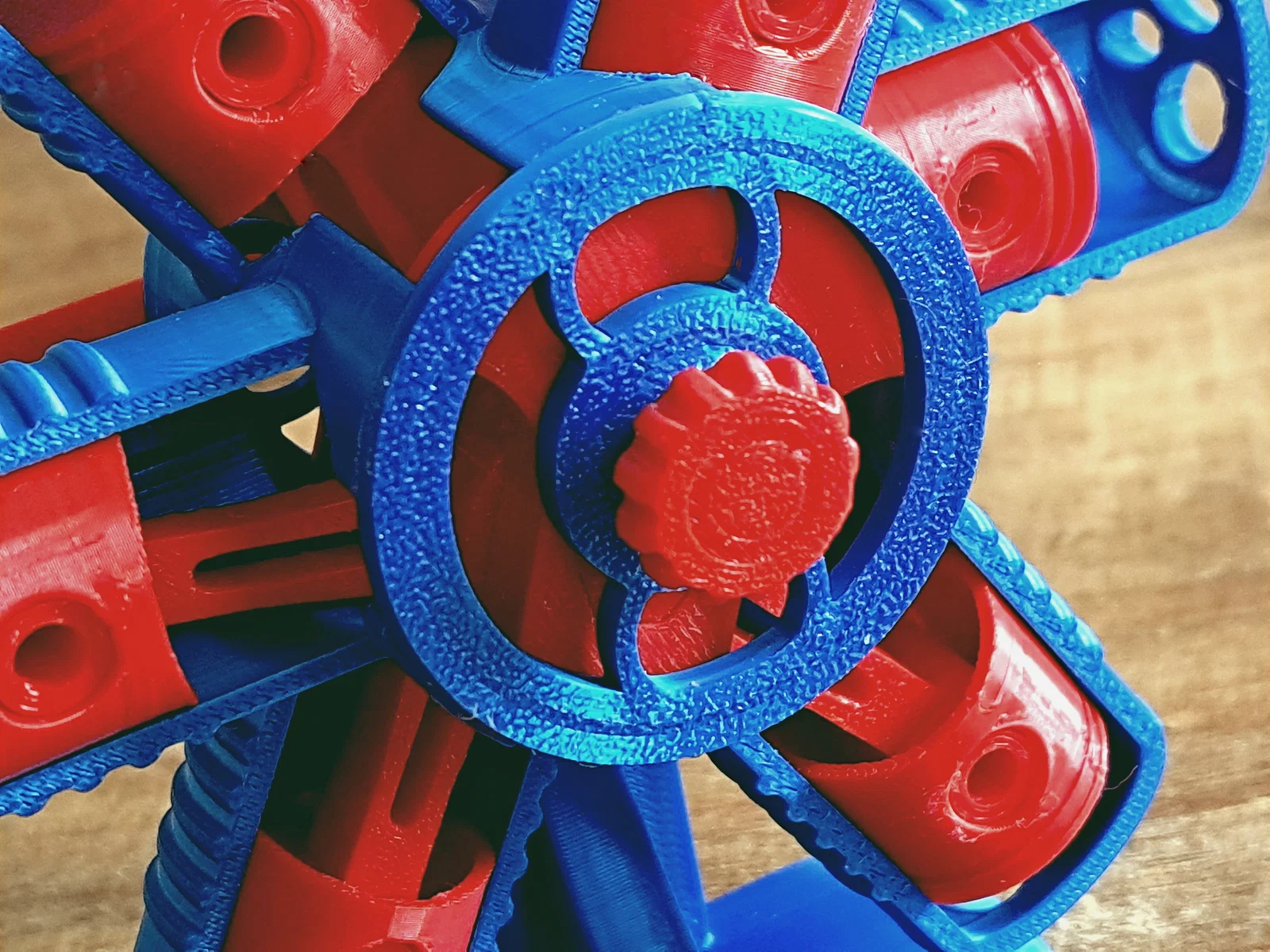

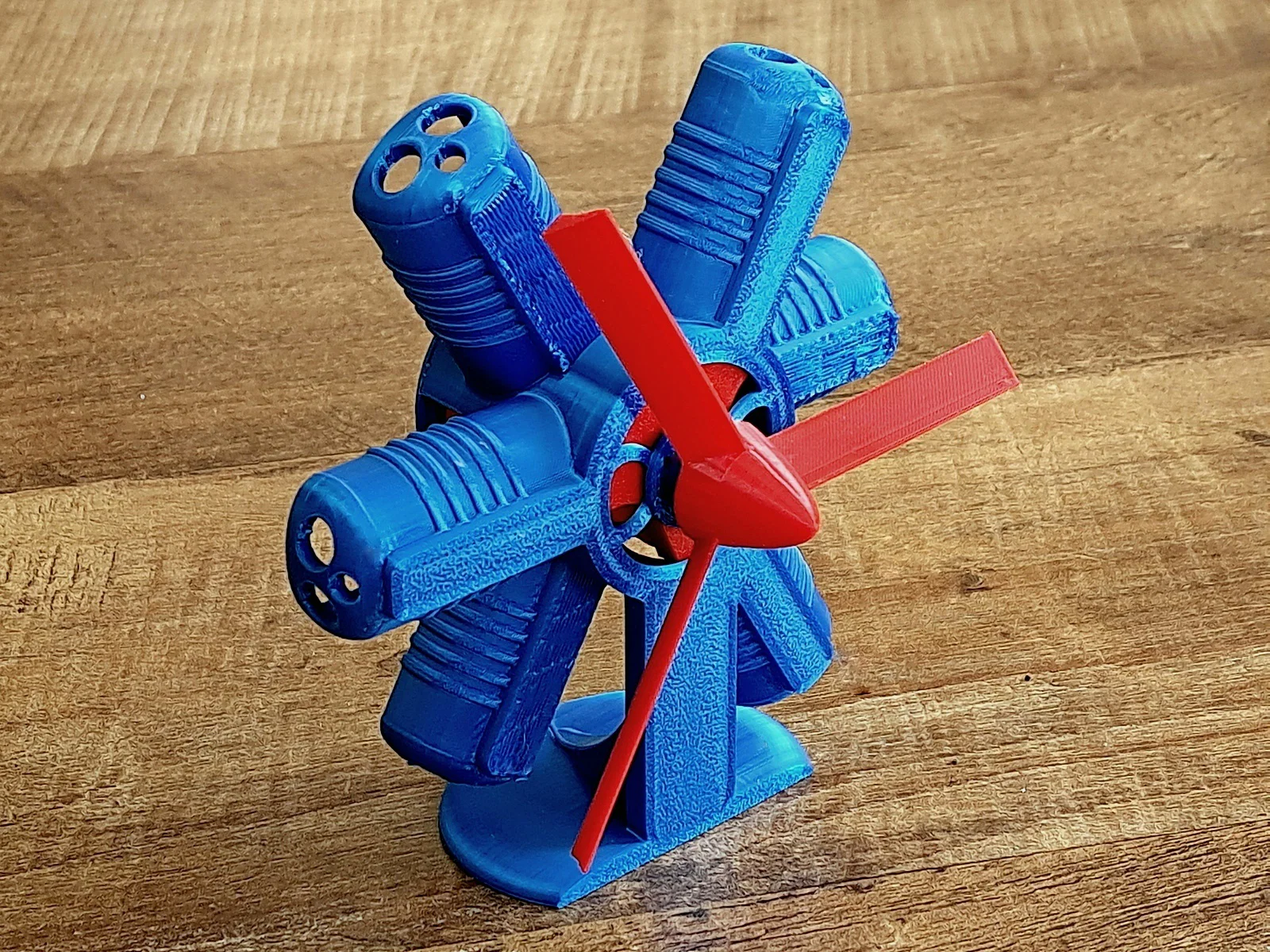

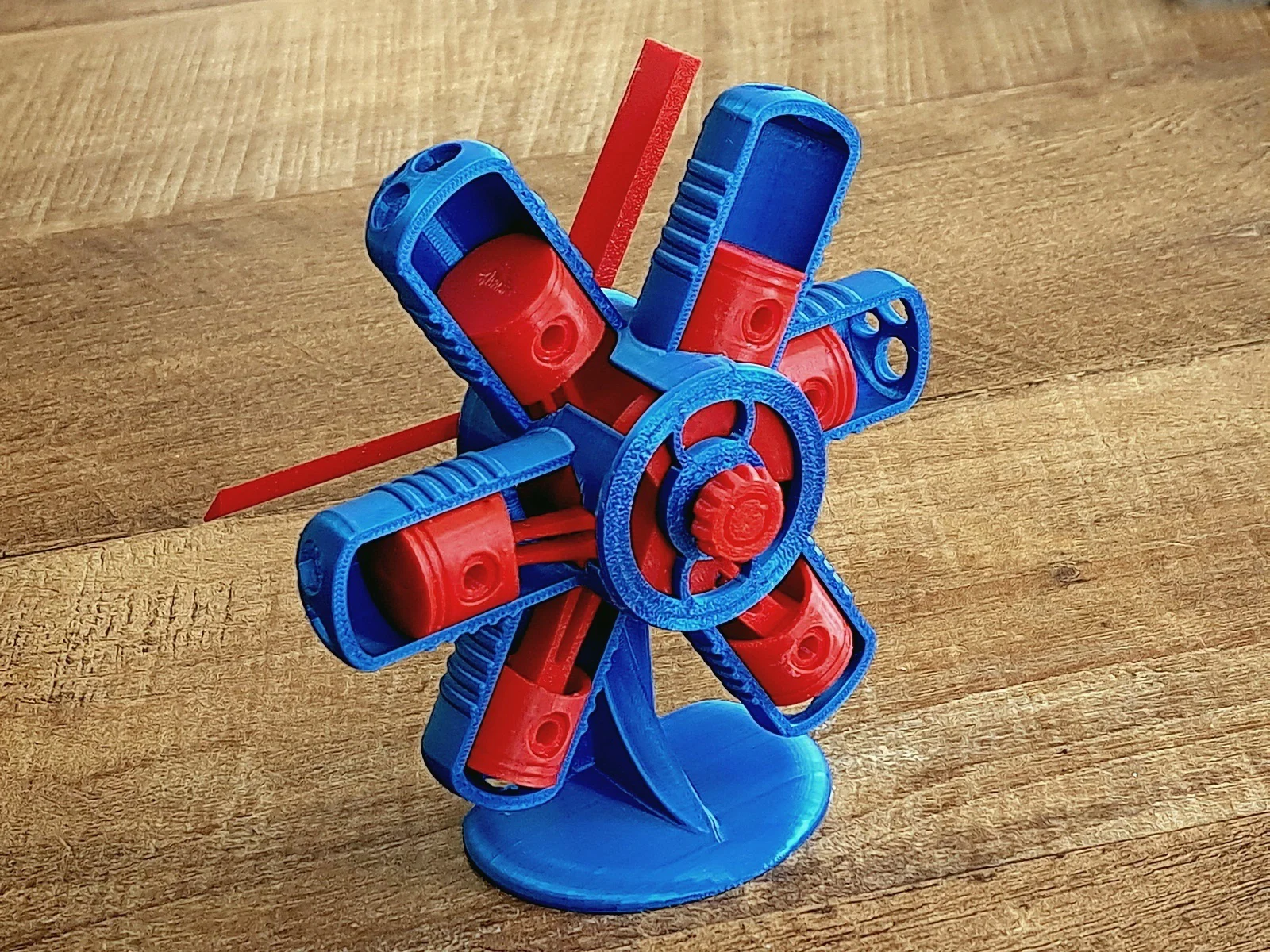

In 3D (Printing)
Phần crankcase và các piston rods được in kèm support đặt trên build plate.
Mình in bằng PLA+, layer height 0.16 mm.
Kích thước 127 x 78 x 127 mm.
Khối lượng 0.1 kg.

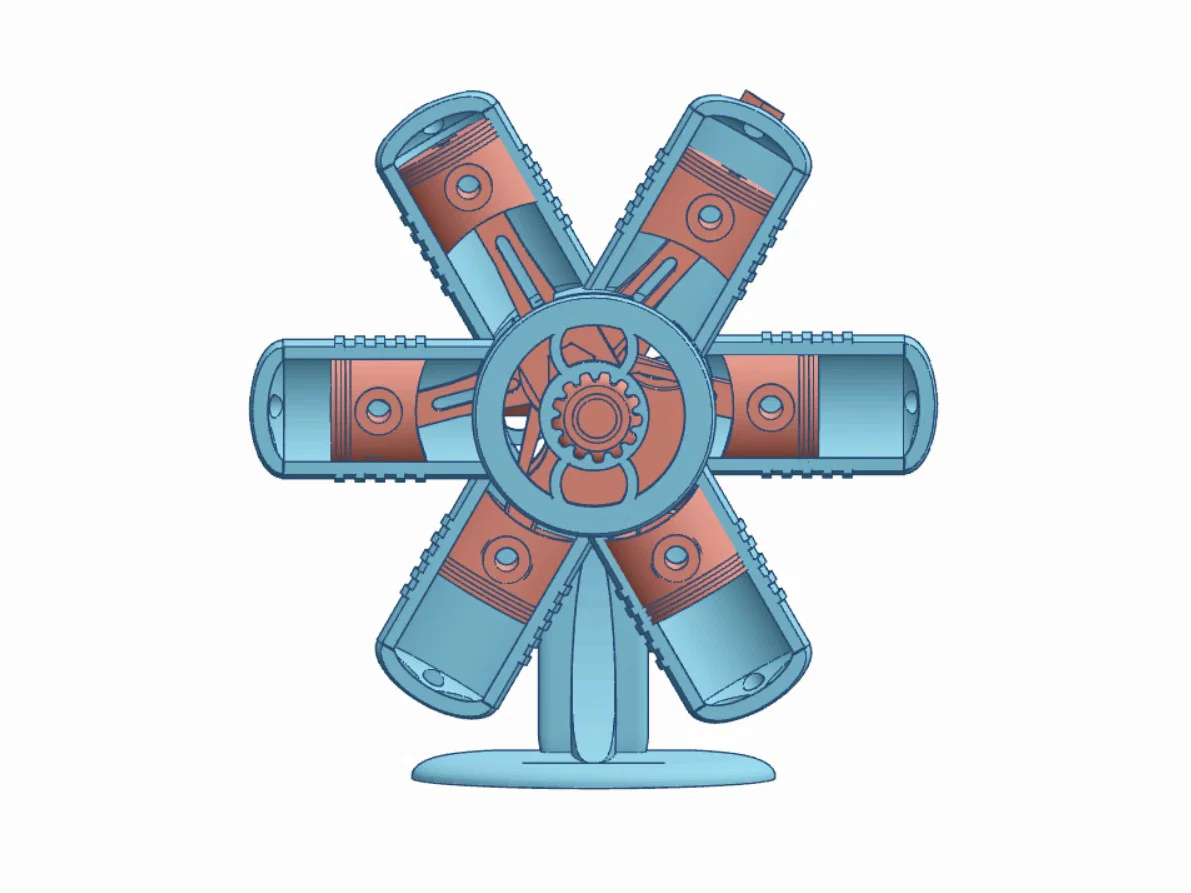

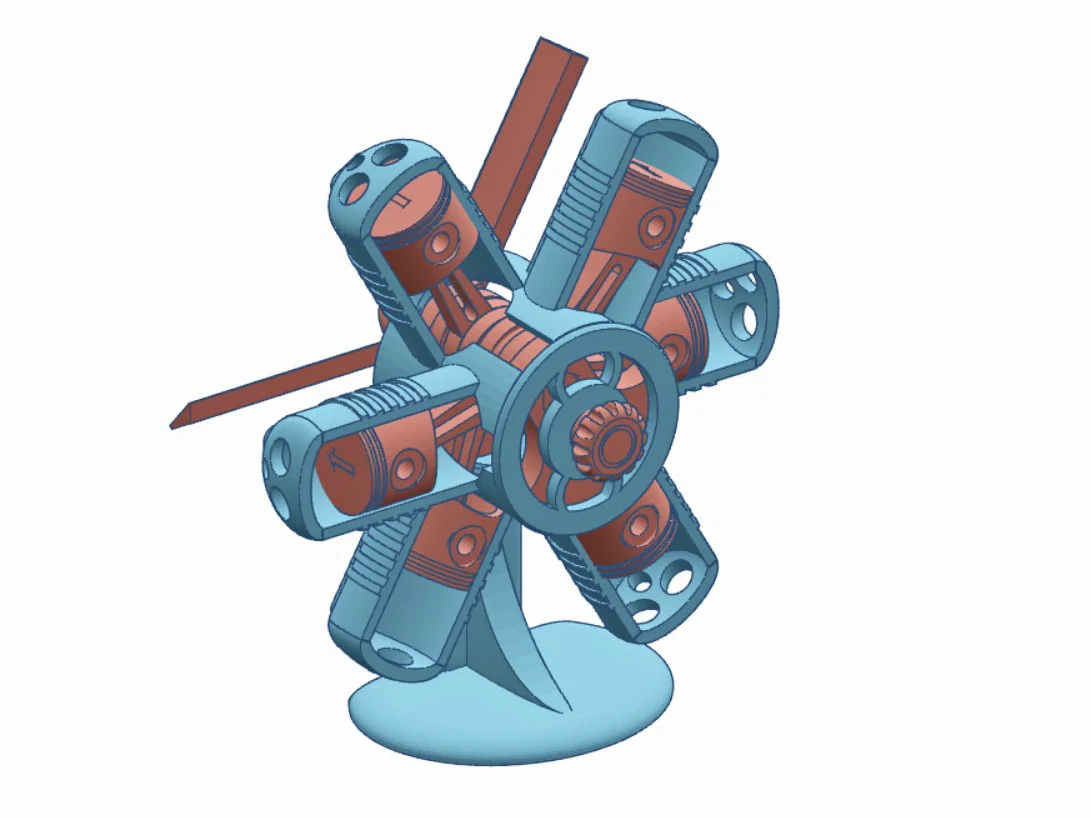

Lắp ráp (Assembly)
- Chuẩn bị 6 piston rods kèm 6 pistons và 6 piston pins, dán piston pins vào piston.

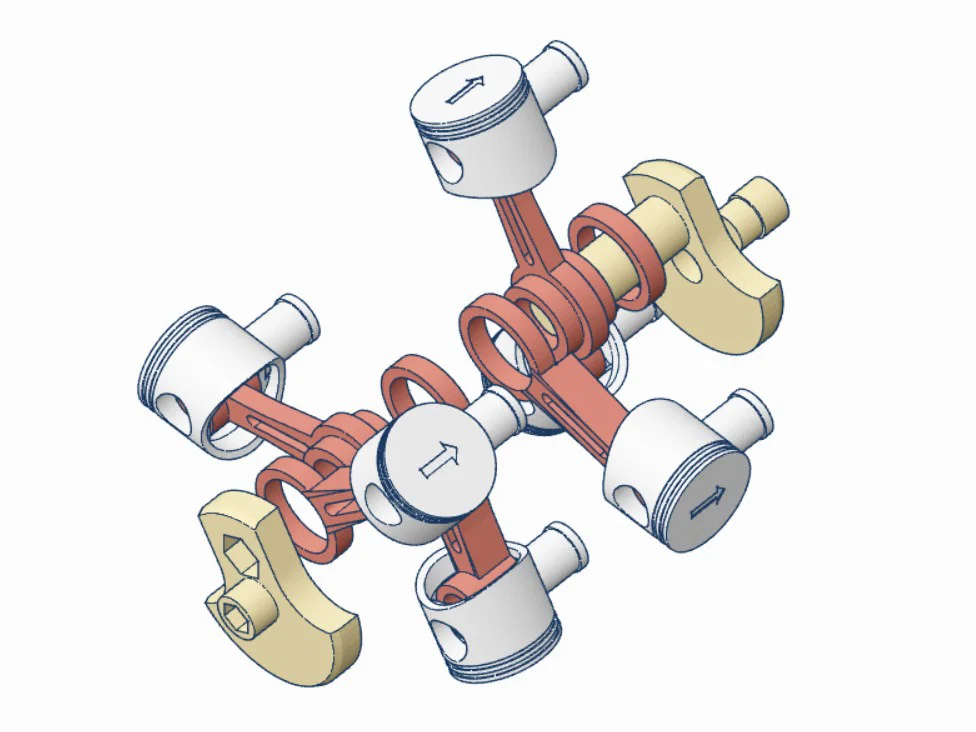

- Dán Crankshaft Axle vào Crankshaft Cheek có Crankpin.
- Đặt Crankshaft Cheek có Crankpin vào Crankcase, để Crankpin hướng lên trên.
- Lần lượt đặt 6 Piston Rods (đã ráp piston) lên Crankpin, bấm piston vào cylinder.
- Dán Crankcheek còn lại để đóng Crankshaft.
- Đặt và dán crankshaft bearing và Crankcase Lid vào Crankcase.
- Đặt và dán Propeller và Knob vào mặt trước và mặt sau của Crankshaft.
