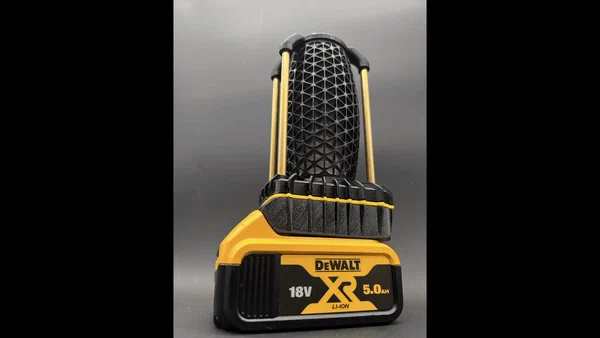

Đèn Dewalt 18V kiểu Isogrid (tương thích pin 18V)

Lấy cảm hứng từ họa tiết Isogrid thường dùng trong ngành hàng không vũ trụ, mình quyết định thiết kế một chiếc đèn Dewalt theo phong cách này.

Dự án này cần một ít kiến thức điện tử cơ bản và kỹ năng hàn.

Phần cứng bổ sung:

16x M4x14

2x M4x25

1x XL6009

4x thanh rod 5.5mm

1x công tắc mini rocker

2x Cable Lug Male

Phần chính của đèn là “core” (lõi), có thể in 3D được, nhưng mình dùng ống vuông nhôm để tản nhiệt tốt hơn. Bạn có thể mua ở cửa hàng vật tư/kim khí gần nhà.

Bạn cần dán 4 dải LED vào 4 mặt của core, rồi luồn dây điện xuyên qua lõi từ trên xuống dưới.

Mình dùng LED strip 12V, vì vậy bạn cần một bộ chuyển đổi từ 18V xuống 12V DC.

Mình dùng: XL6009 4A.

Từ bộ chuyển đổi, bạn cần đấu nối qua công tắc mini rocker và với chính bộ pin.

Đế Base 3 có các khe để gắn Cable Lug Male, dùng để kết nối với các cell pin.

Phần lắp ráp còn lại khá đơn giản như hình bên dưới.

Mình khuyên bạn nên in chụp đèn isogrid bằng máy in resin vì thành rất mỏng và nhiều chi tiết. Các phần còn lại thì in bằng máy FDM là ổn. Hướng đặt khi in (print orientation) được minh họa trong hình.
