Bộ Hard Drive Cage Kit Type B cho case Fractal Design
Bộ HDD cage (Type B) dành cho các case Fractal Design như Meshify 2. Có bản V2/V3 tăng khoảng hở và chừa dung sai 0.6mm, kèm test fit 1cm. Khuyến nghị in face down để không cần support.
Mô tả
NOTE:
\====================
Nếu khay của bạn cao hơn 14mm và rộng 110mm thì có thể sẽ bị vấn đề về độ khít/khi lắp.
Mình khuyên nên in thử trước (hoặc pause và park toolhead) khoảng 1cm của cái cage, rồi thử độ vừa. Mình có kèm file test độ khít 1cm cho ai cần.
V3:
---------------------
Thoáng hơn nữa!
V2:
---------------------
Cảm ơn imnotjames đã nhắc là mình không chừa dung sai (tolerances) trong model. Mình đã cập nhật, thêm 0.6 mm giữa mặt trên của tray và mặt dưới của rail.

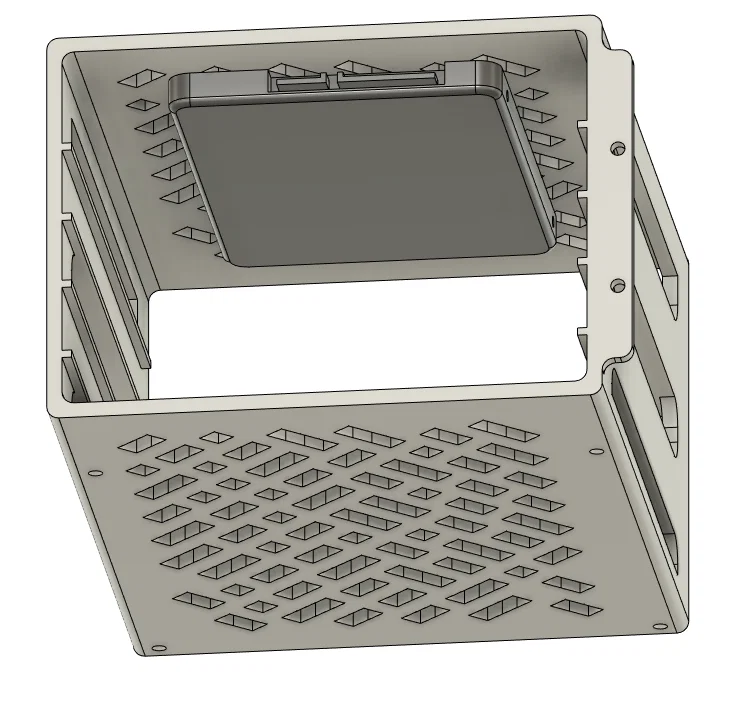

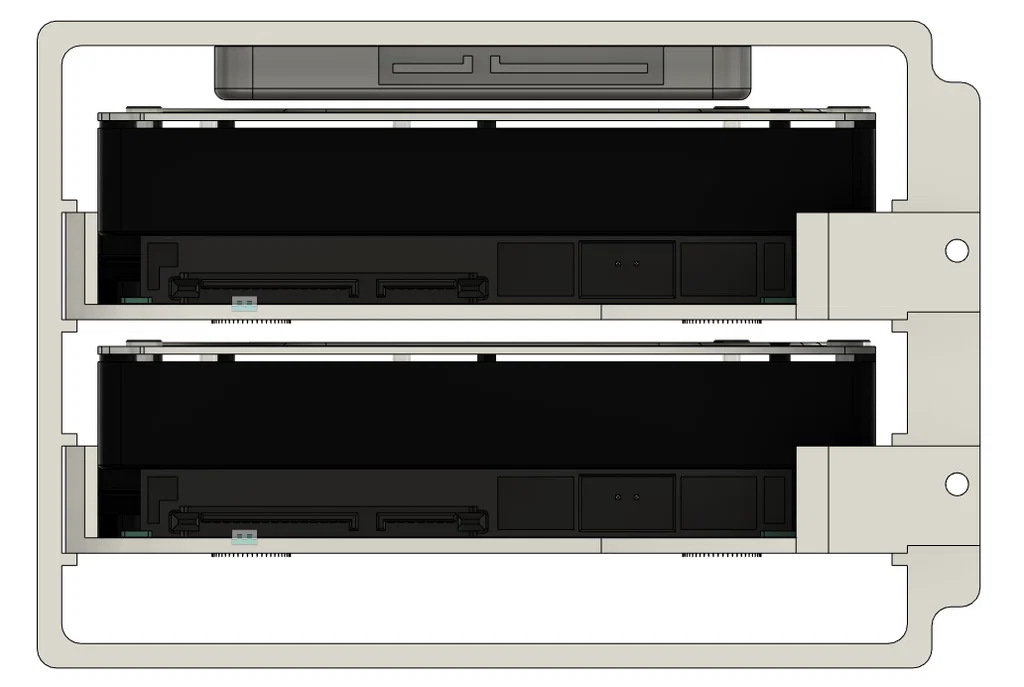

Mình cũng thêm nhiều lỗ bắt hơn cho ổ SSD phía trên, vì mấy lỗ gốc chắc không chừa chỗ cho đầu SATA connectors.
Original post:
---------------------
Mình chưa thấy model 3D in được của drive cage cho một số case Fractal Design, nên mình làm cái này. Mình chưa in thử vì không cần. Lúc mới mua case Meshify 2, mình canh theo khay Type B thật khi nó đang tháo ra (đang đợi các linh kiện khác) rồi dựng model luôn.
Hy vọng có người dùng được và mấy cái lỗ mình dựng lên khớp thiệt. :P
In úp mặt xuống (face down) thì chắc khỏi cần support gì hết.
Mình dựa model theo cái Type B tray này:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
