K1 ITX PC Case Modular – Vỏ PC ITX dạng module (SFF) tùy biến & mở rộng

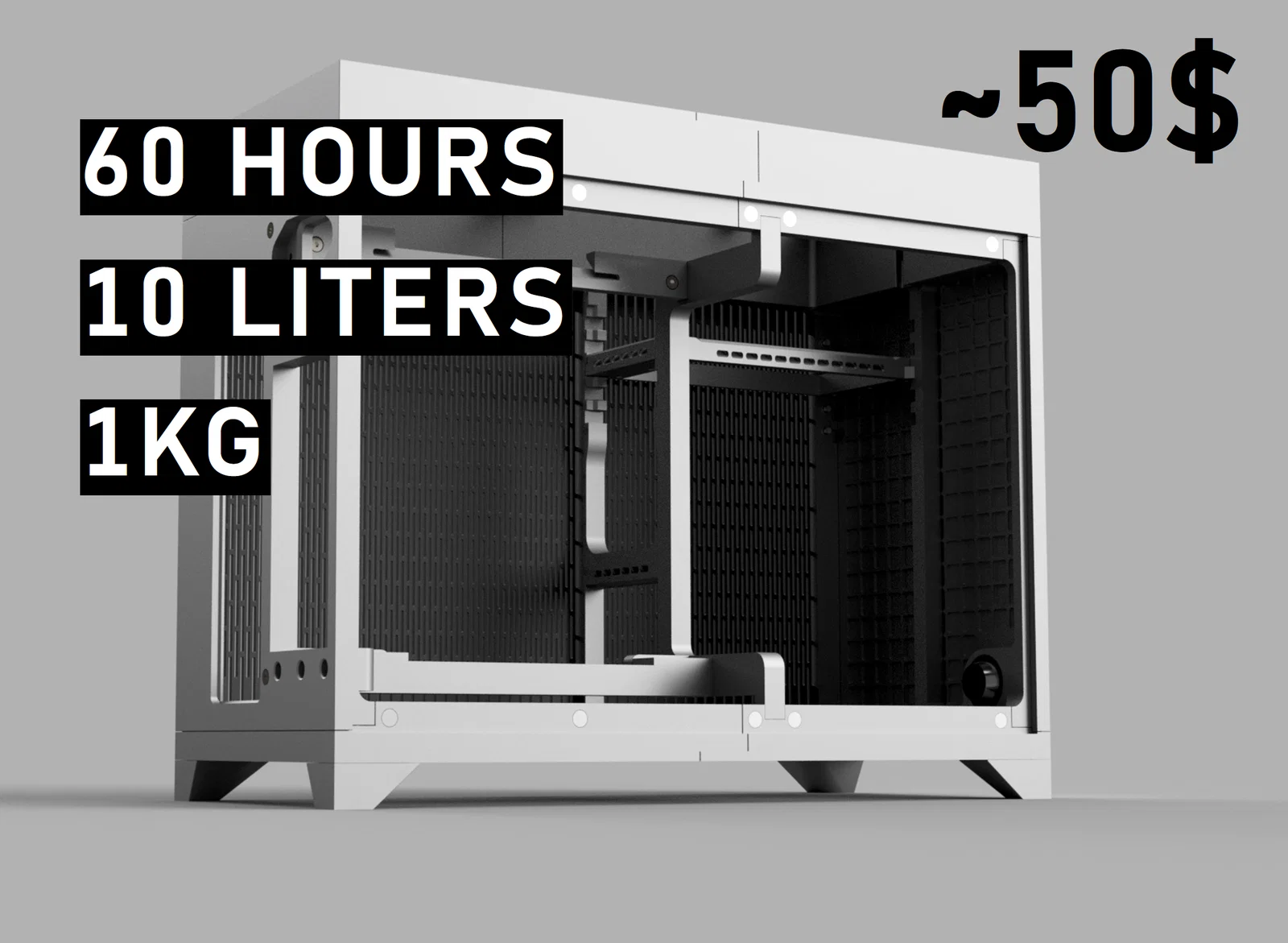

Vỏ PC ITX Small-Form-Factor K1

Tương thích phần cứng:

Tương thích GPU & chiều cao CPU Cooler:

kích thước tối đa: 290mm*59mm*120mm

G…PU max thickness

C…PU Cooler max height

Variation 1

G 43

C 65 cho NH-L9x65

Variation 2

G 59

C 49

2 x Radiator 240[240 AIO]

124x282mm x [20mm + Hat height]

K1 có thể mở rộng theo chiều cao để phù hợp nhiều lựa chọn tản nhiệt, từ tản khí (Air cooling) tới custom loop “xịn” hơn.

Các module mở rộng có kích thước từ 5–50mm và có thể chồng lên nhau. K1 bắt đầu với 20mm headspace, còn 20mm footspace nên để dành cho việc sắp xếp dây.

Nguồn SFX & SFX-L PSU

125x64x130mm

K1 hỗ trợ cả nguồn SFX và SFX-L nhờ hệ rack-slot. Hệ này cho phép trượt PSU vào vị trí mượt mà và có thể dễ dàng “gánh” Liquid AIO to bằng cách sắp xếp lại phần Headspace phía trên PS.

Sidepanel thay thế được

200x300x3 mm

Sidepanel được giữ bằng combo nam châm & dải nickel, giúp tháo lắp nhanh và mod dễ. Kích thước 20x30x0.3 cm, bạn có thể đặt cắt mica/acrylic-glass theo yêu cầu từ dịch vụ cắt laser online hoặc tự thiết kế sidepanel!

New

New

Diễn đàn Small-form-factor

Bạn sẽ tìm thấy nhật ký phát triển chi tiết hơn về giai đoạn khởi đầu của K1.

Mình sẵn sàng trả lời mọi câu hỏi hoặc góp ý mang tính xây dựng—nhắn mình qua các link ở trên nha!

Hướng dẫn lắp ráp PDF

Các bản Remix có sẵn

K1 240 v2

K1 240 v3

K1 Max 280

max GPU

290x59x120mm

300x60x160mm

350x80x160mm

Thời gian in

0.6 nozzle

40h+30h

40h +35h

50h +40h

Free

10€

10€

Model này

Kofi-Shop

Kofi-Shop

tối ưu cho

CPU AIO

AIOs & custom loops

điểm đặc biệt

ATX PSU

Phụ kiện:

Ghé Kofi-Shop để xem thêm nhiều linh kiện và phụ kiện!

Sidepanel custom, Grills, Feet và nhiều món khác!

Với hỗ trợ chi phí, mình có thể làm thêm các add-on tương thích, tập trung chất lượng thay vì số lượng!

Danh sách mua sắm:

Không có Affiliate Links!

Cáp PCIe x16 Riser (chọn một)

mẫu pcie 3.0 mình dùng

pcie 4.0

Dual reverse riser

180-200mm

ssupd | aliexpress

aliexpress

90° riser

200-220mm

de | us

de | us

mình khuyên dùng ADT-Link vì họ có nhiều lựa chọn pcie riser, tiện cho các dự án khác

Dây nguồn nối dài & công tắc

chiều dài cáp

aliexpress

Dây nối IEC320 C14 sang C13

30cm ~ 1ft

vuông góc

Nút nguồn

+15cm

[22|19|16|12mm]

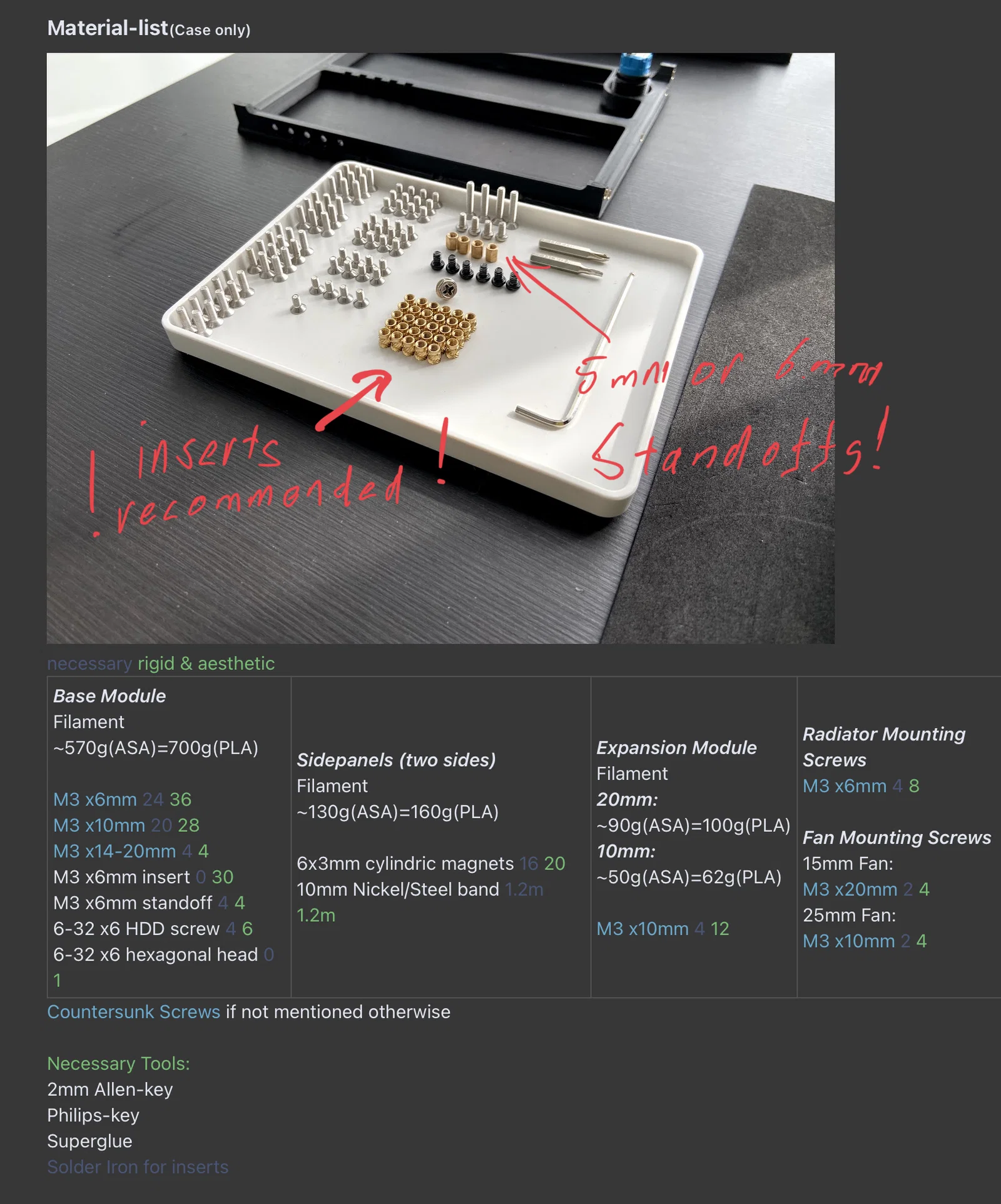

Ốc vít

CS M3x6mm

60

CS M3x10mm

50

CS M3x20mm

4

M3 ruthex inserts

20-30

UNC 6-32x6 hex

1

M3x6mm standoff

4

M3x6mm pan head screw

4

Không muốn mua standoffs và UNC-hex screws?

Kofi-Shop-K1 v2 bản model này không cần mấy món đó!

CS = Countersunk screws nếu không nói gì thêm

Nam châm

Nam châm

D6x3mm

20

Dải Nickel-Steel

10x0.15mm

1.2m

Băng keo 2 mặt

3m 300lse

1.2m

Filament

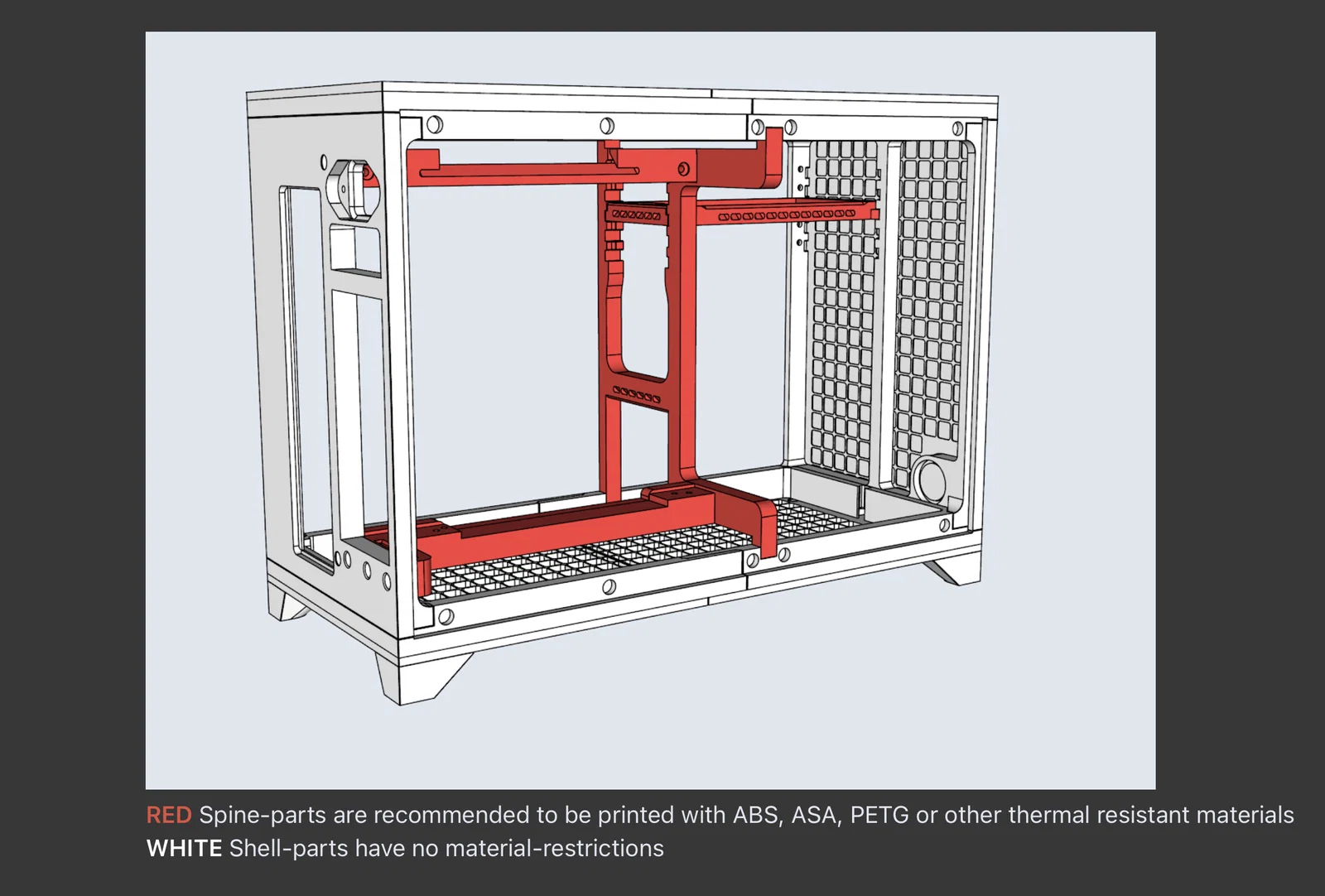

~1kg Filament (ưu tiên loại chịu nhiệt cho các phần Barebone để tránh cong vênh)

ABS ASA PETG là vài lựa chọn phổ biến

Số lượng chính xác ⤵

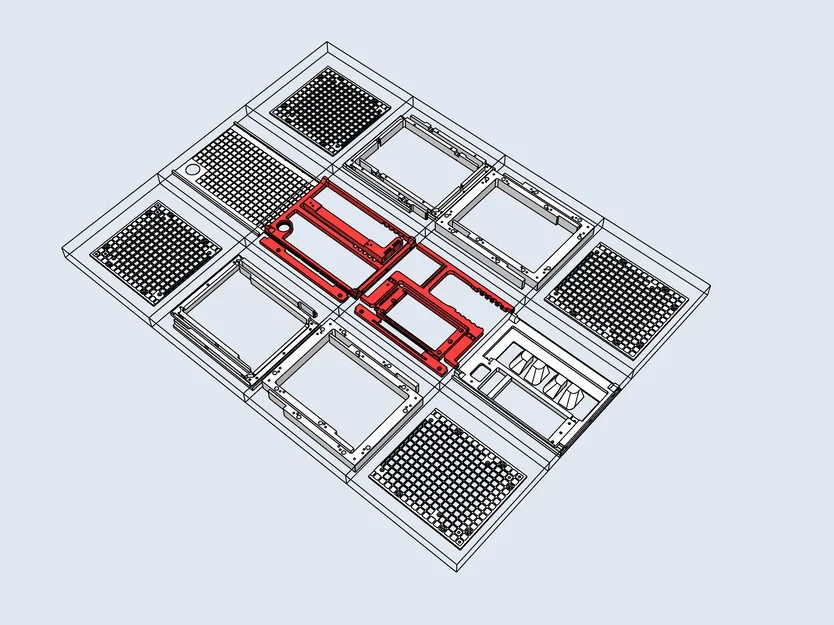

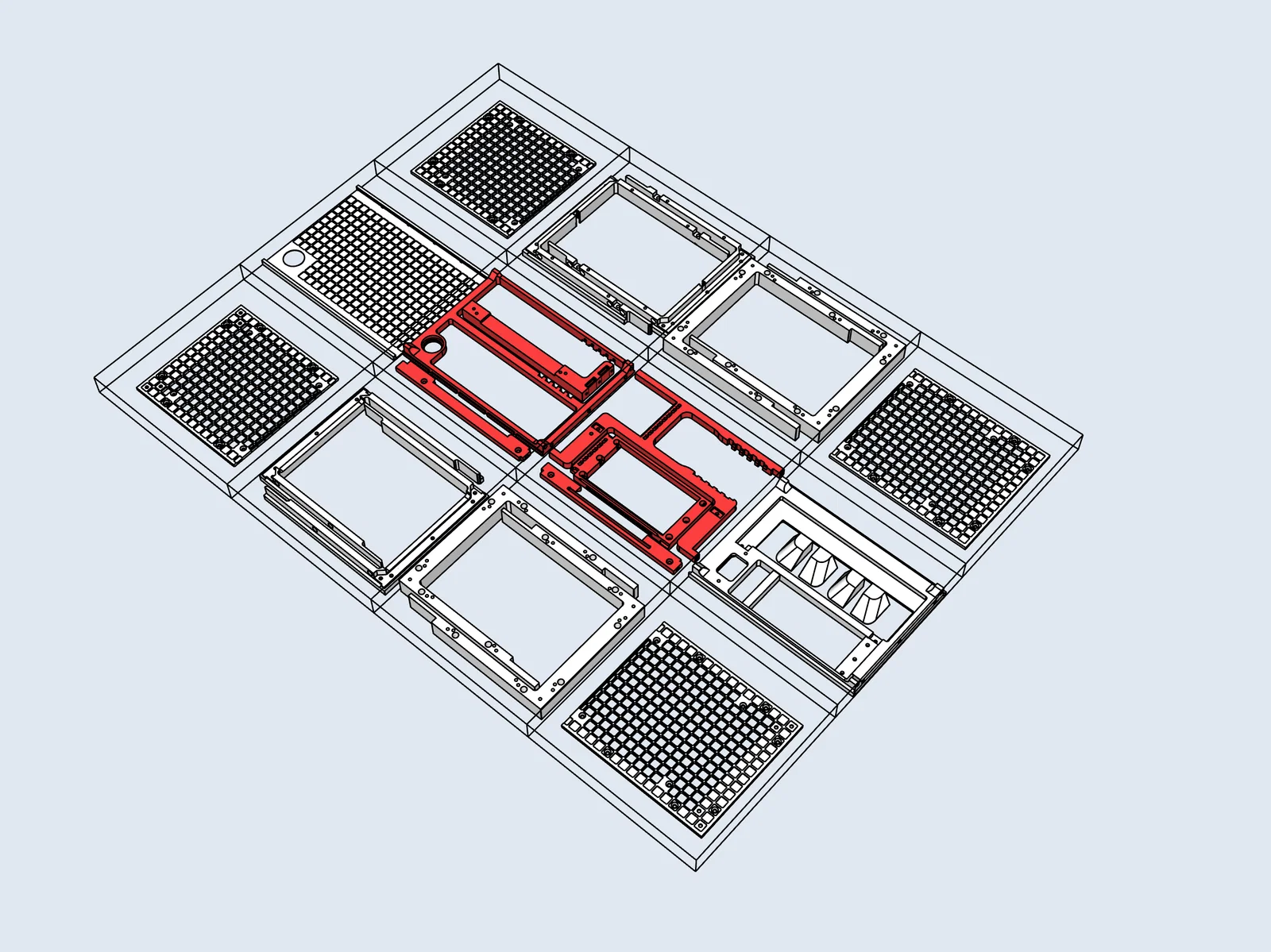

Checklist các phần cần in:

Barebone 60h:
☐ Front Barebone + Riser
☐ Mid GXX
☐ Backplate GXX
☐ 2x Main Beams

Cosmetics +40h:
☐ Front panel
☐ Grills
☐ Sidepanels
☐ Feet
☐ Hats

In những part nào là đủ?

———————————————

Tổng thời gian in: ~100h

Không cần supports!

Khuyến nghị rất nên dùng inserts!

[ruthex-branded M3x5.7 inserts] [us|eu|de]

Bạn cũng có thể dùng loại M3-inserts tương tự, với lỗ mù (blind hole) kích thước 4x5.7mm.

Nếu bạn tự tin với máy in 3D của mình, bạn có thể in hết trong vòng 1 tuần, cứ mỗi 8–12 tiếng khởi chạy một lần in.

Thiết lập của mình (chỉ để tham khảo):

• Bed-adhesion: 4mm Brim
• Layerheight: 0.2mm
• Bottom/Top-thickness: 0.8mm
• Wallthickness: 1.2mm
• Innerwall Flow: 102%
• max Speed: 50mm/s
• Infill: 30%
