Giá đỡ ZWO Cooled Camera 78mm

ZWO Cooled Camera Holder 78mm kèm ngàm gắn guide scope và các ngàm/phụ kiện đi kèm

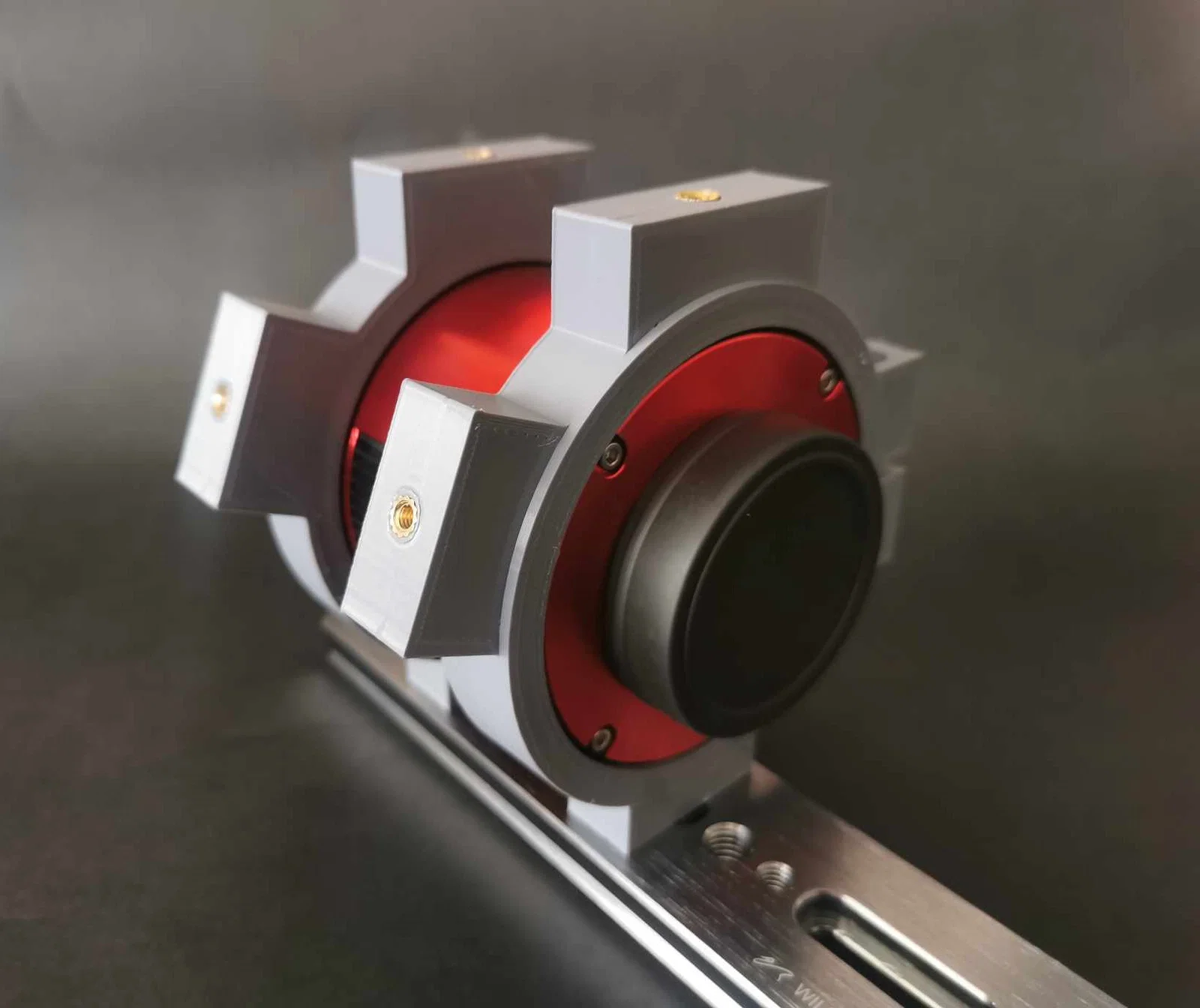

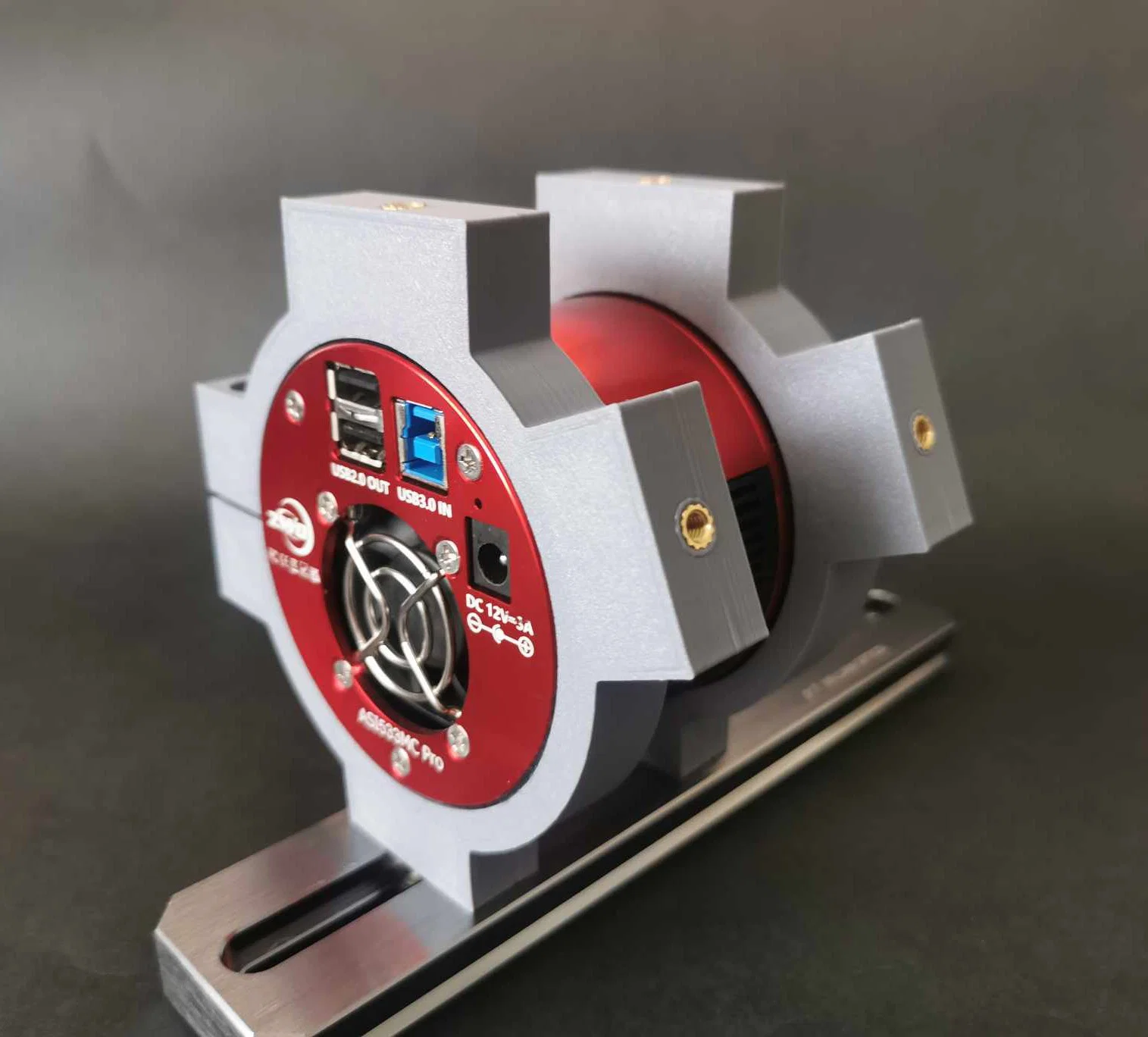

Phù hợp với nhiều dòng ZWO cooled camera và các loại khác có đường kính ngoài (OD) 78mm như ASI533MC và ASI294MC, sau đó chỉ cần gắn ống kính DSLR vào phía trước bằng adapter phù hợp.

Mình có thử tìm mua kiểu ngàm này trước khi tự thiết kế, nhưng đa số nhìn khá ọp ẹp hoặc không đúng nhu cầu. Mình cần một cái holder chắc chắn và an toàn hơn vì nó phải treo bộ astro gear trị giá cả ngàn đô.

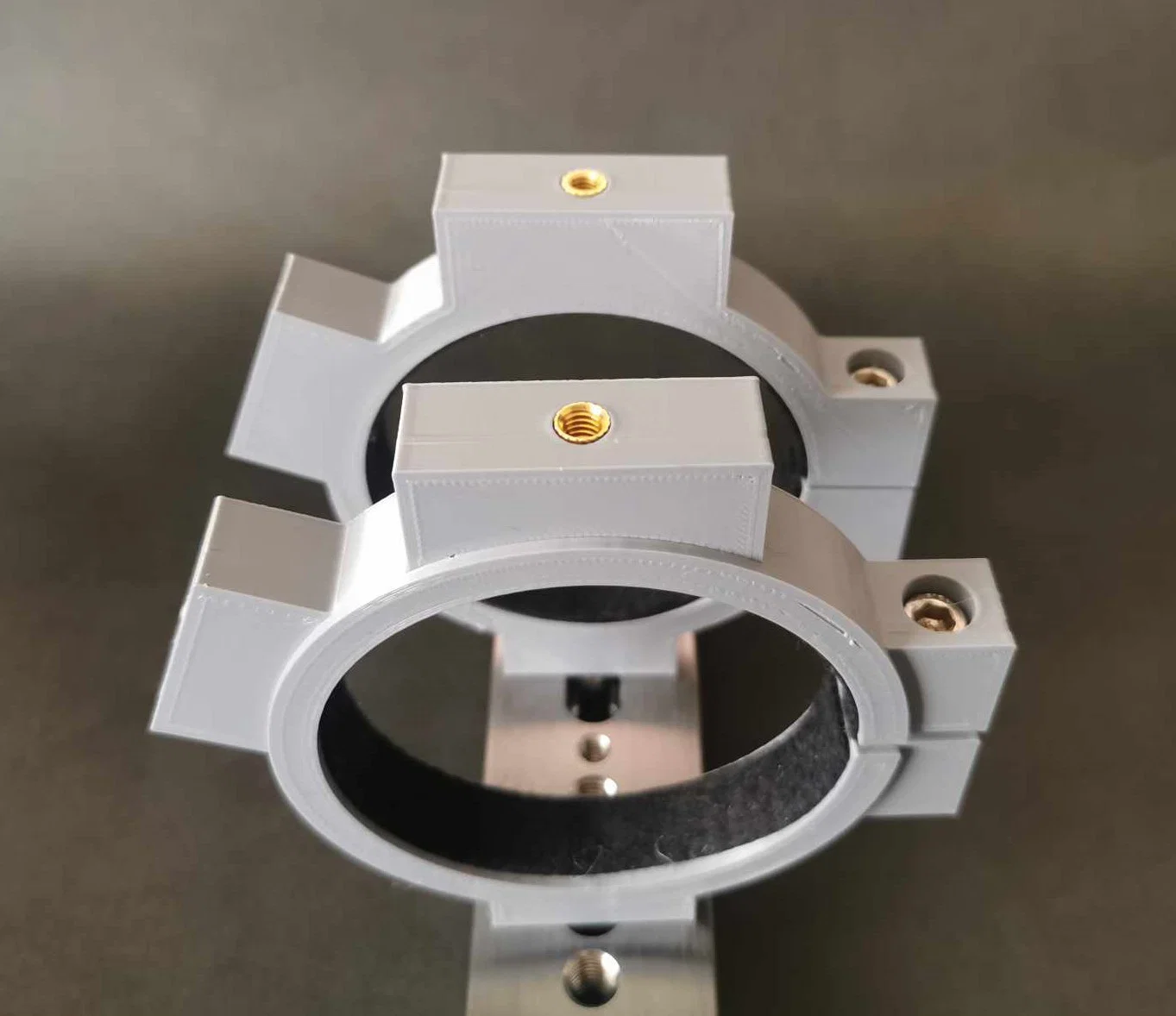

Có 2 phiên bản: một bản có nới nhẹ đường kính trong (ID) để dán thêm lớp felt paper tự dính mỏng, và một bản không có phần felt protector để ôm khít trực tiếp (không cần felt paper).

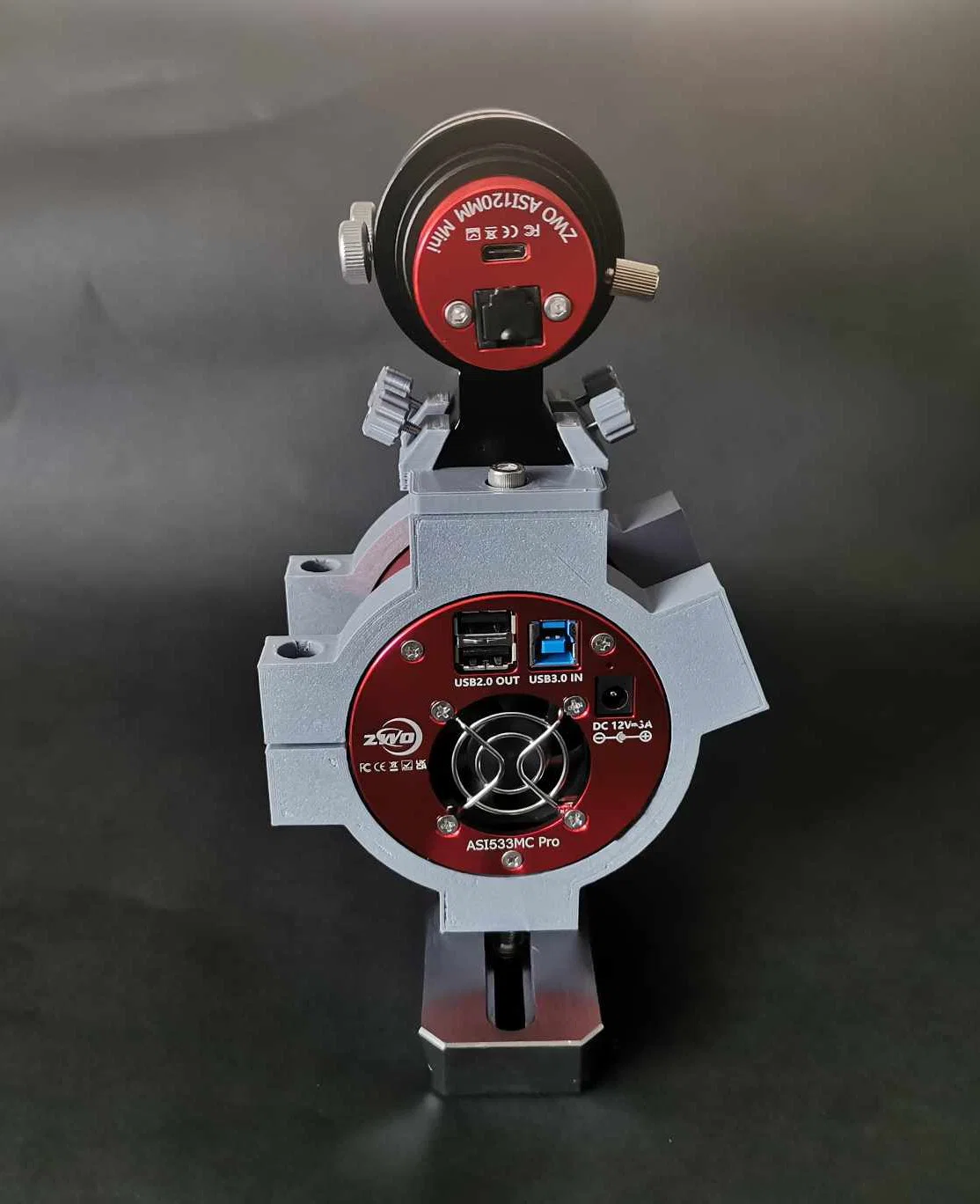

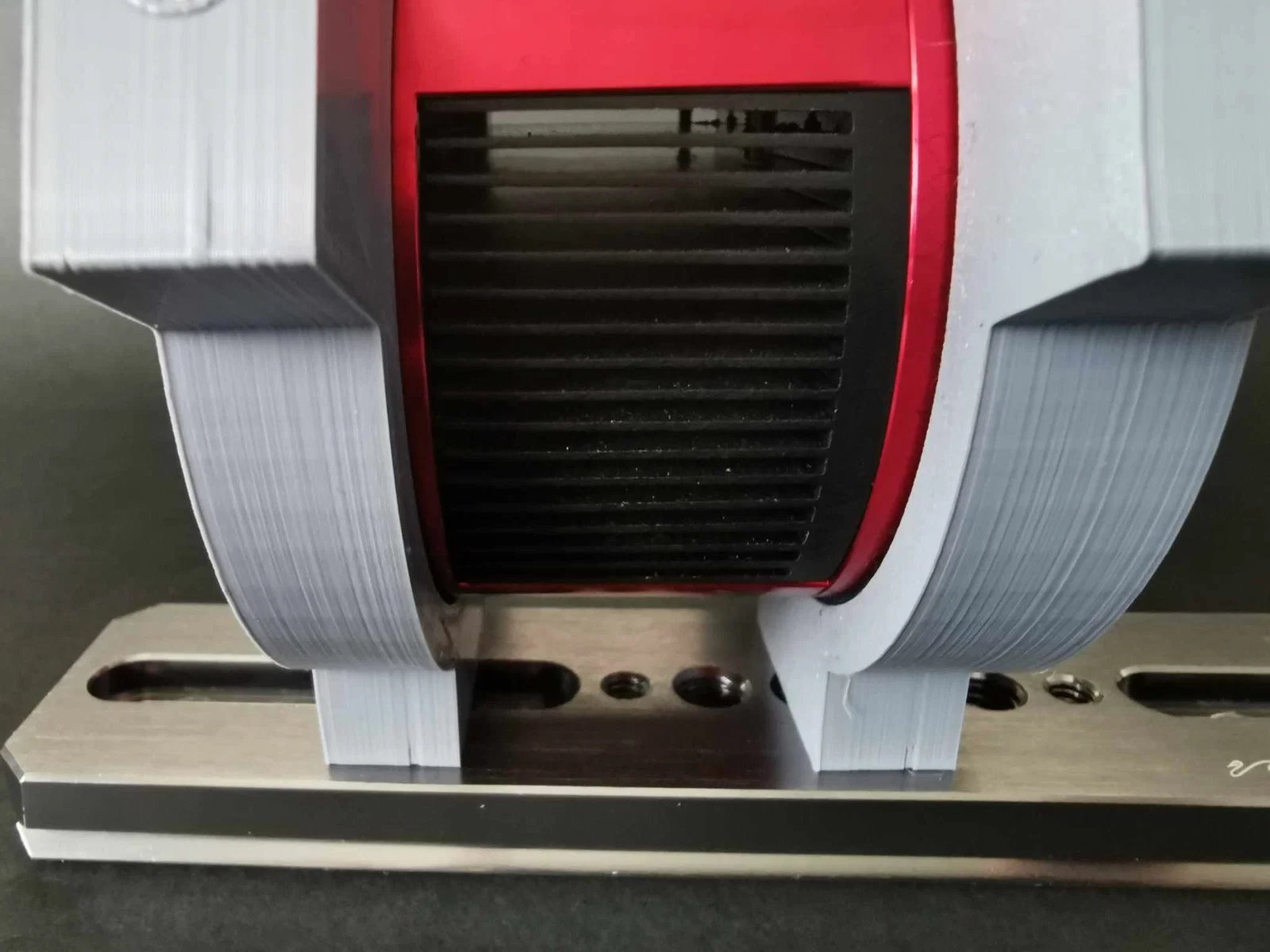

Các khe thoát khí (vents) của camera KHÔNG bị che theo bất kỳ cách nào.

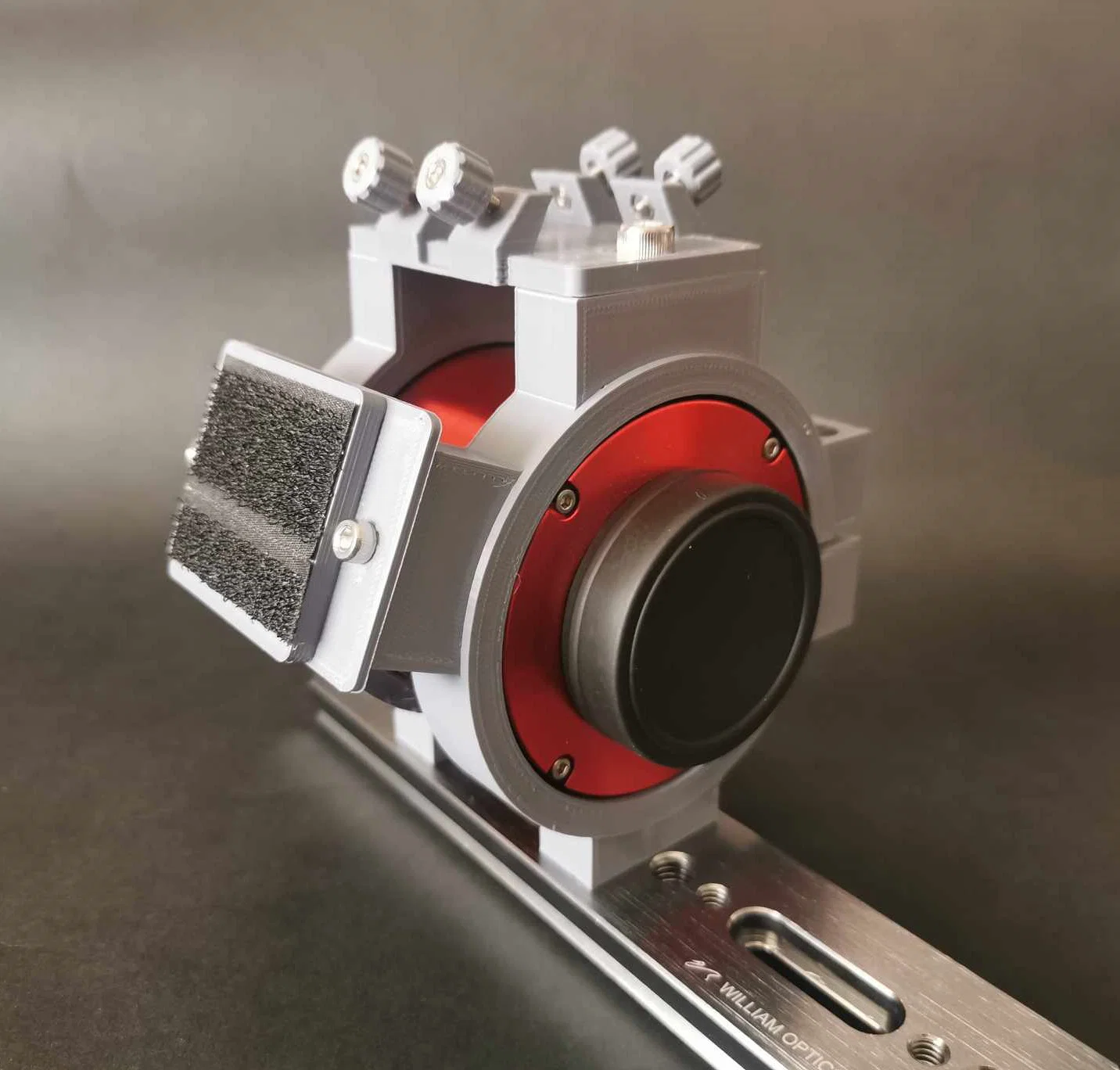

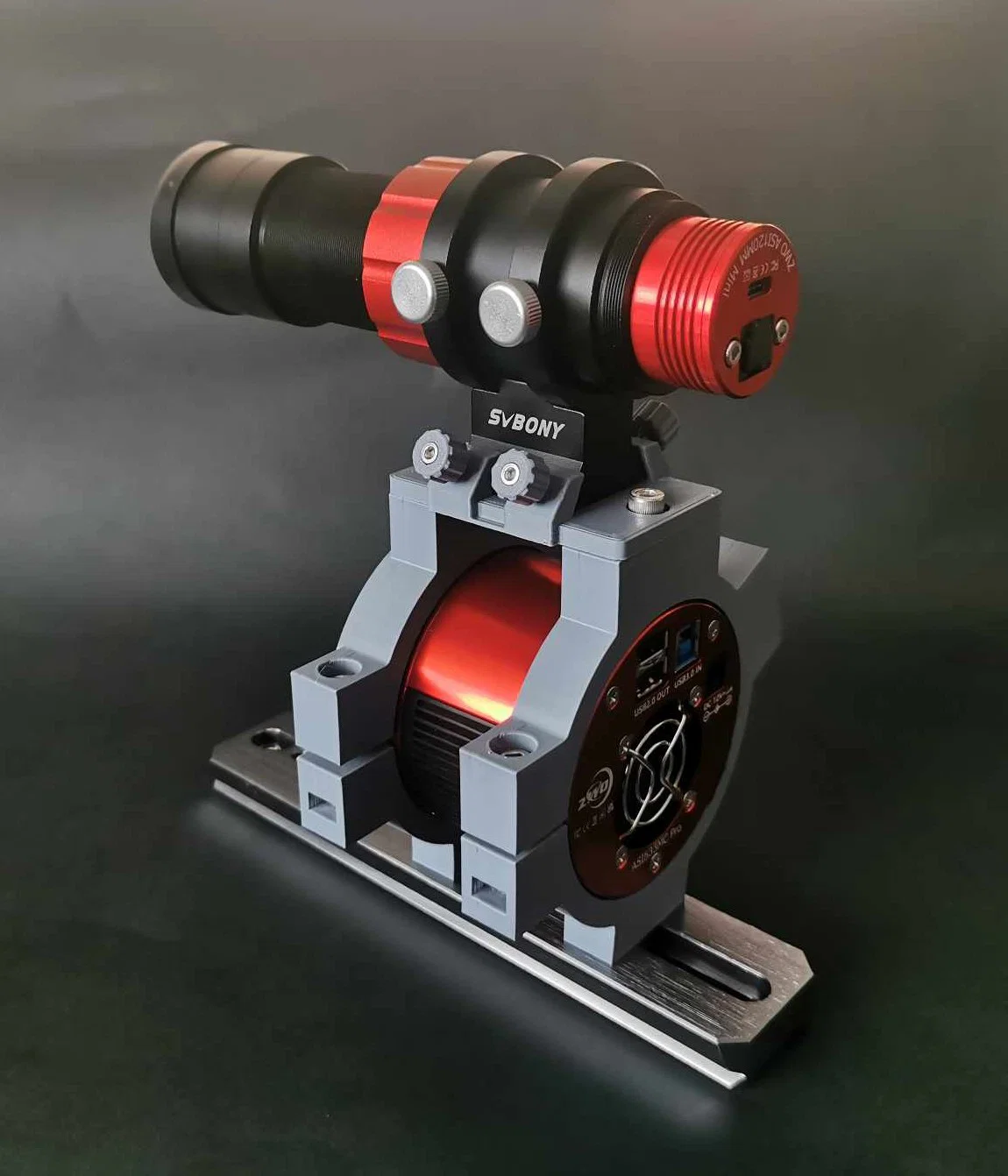

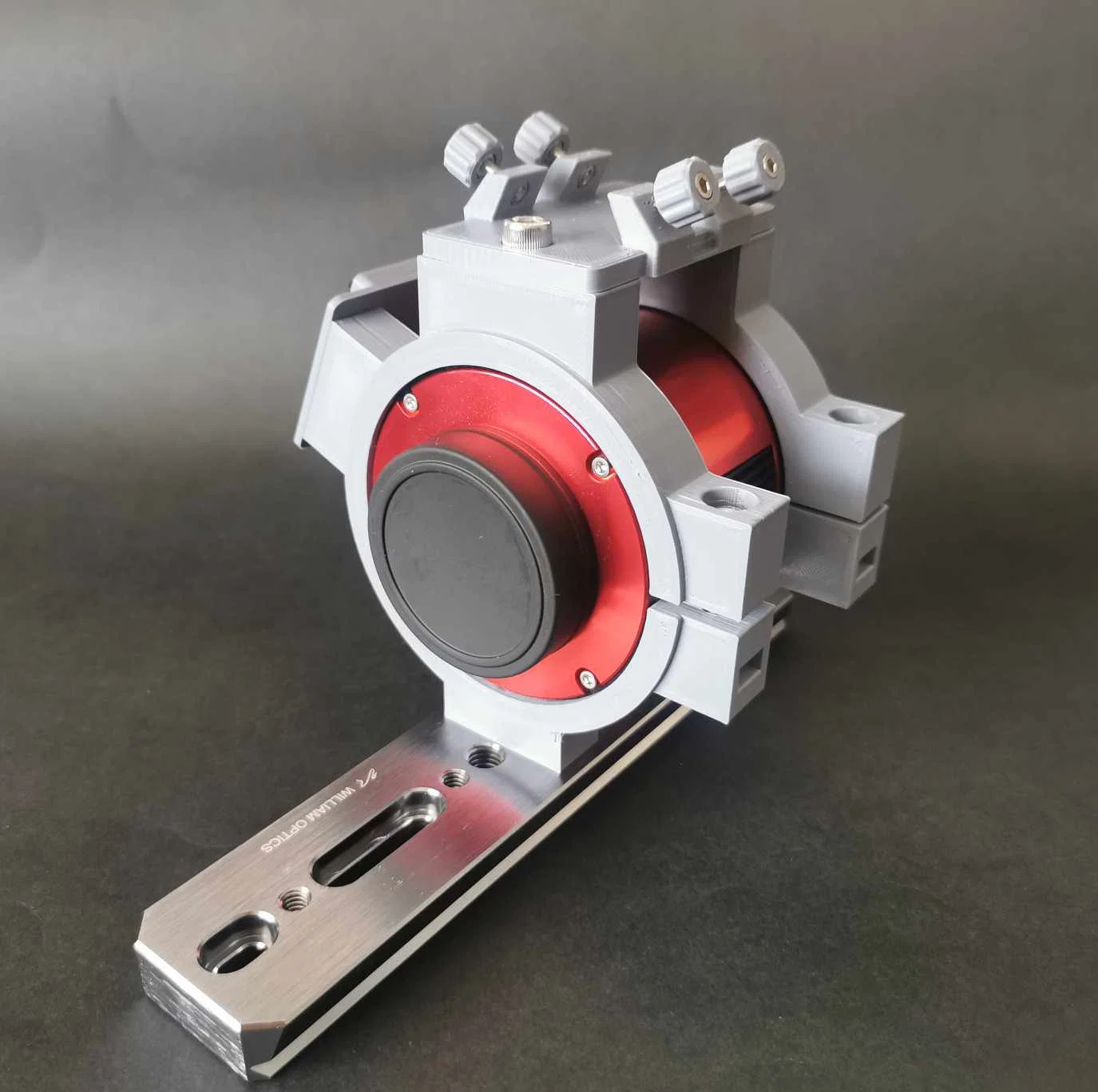

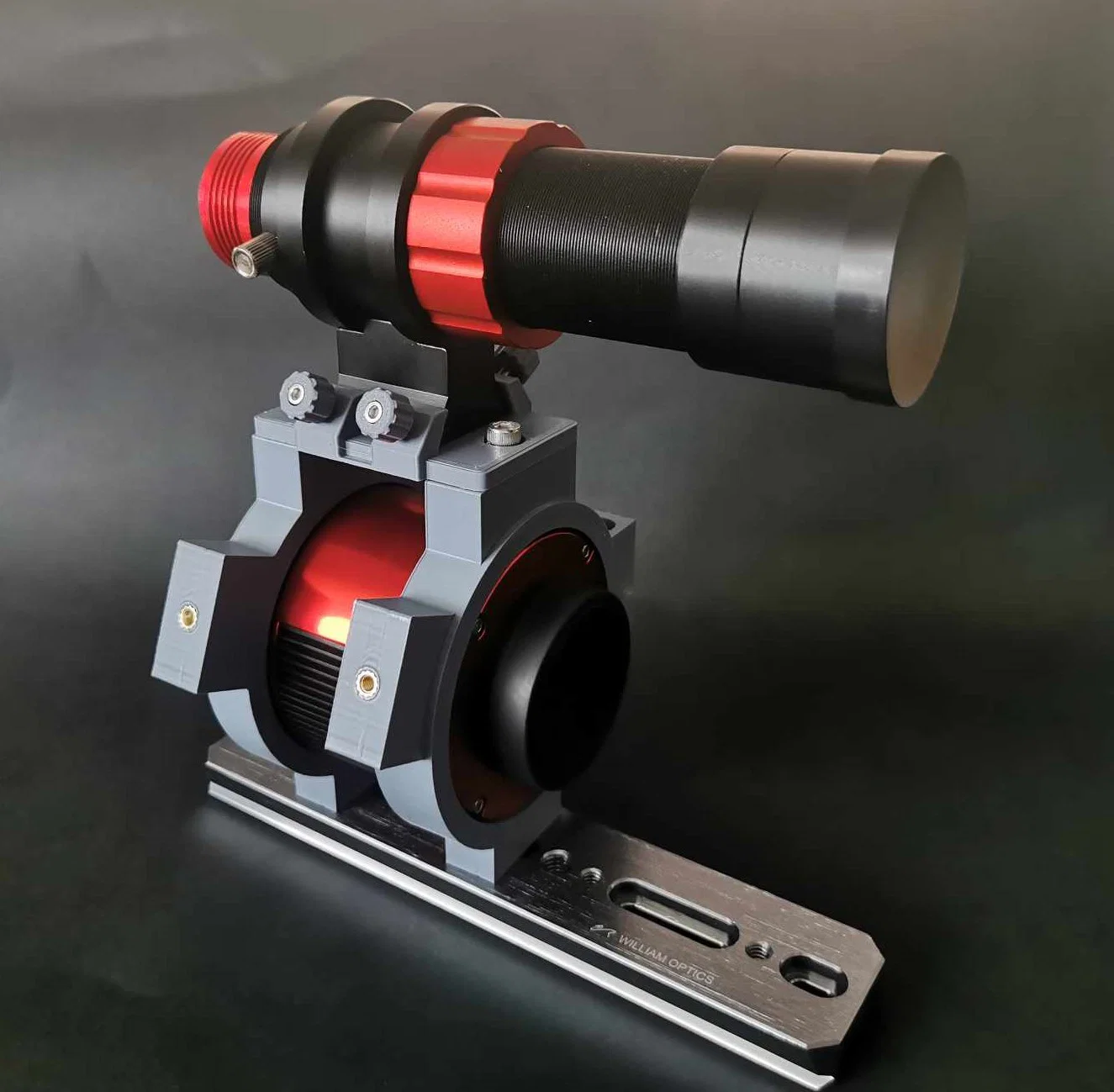

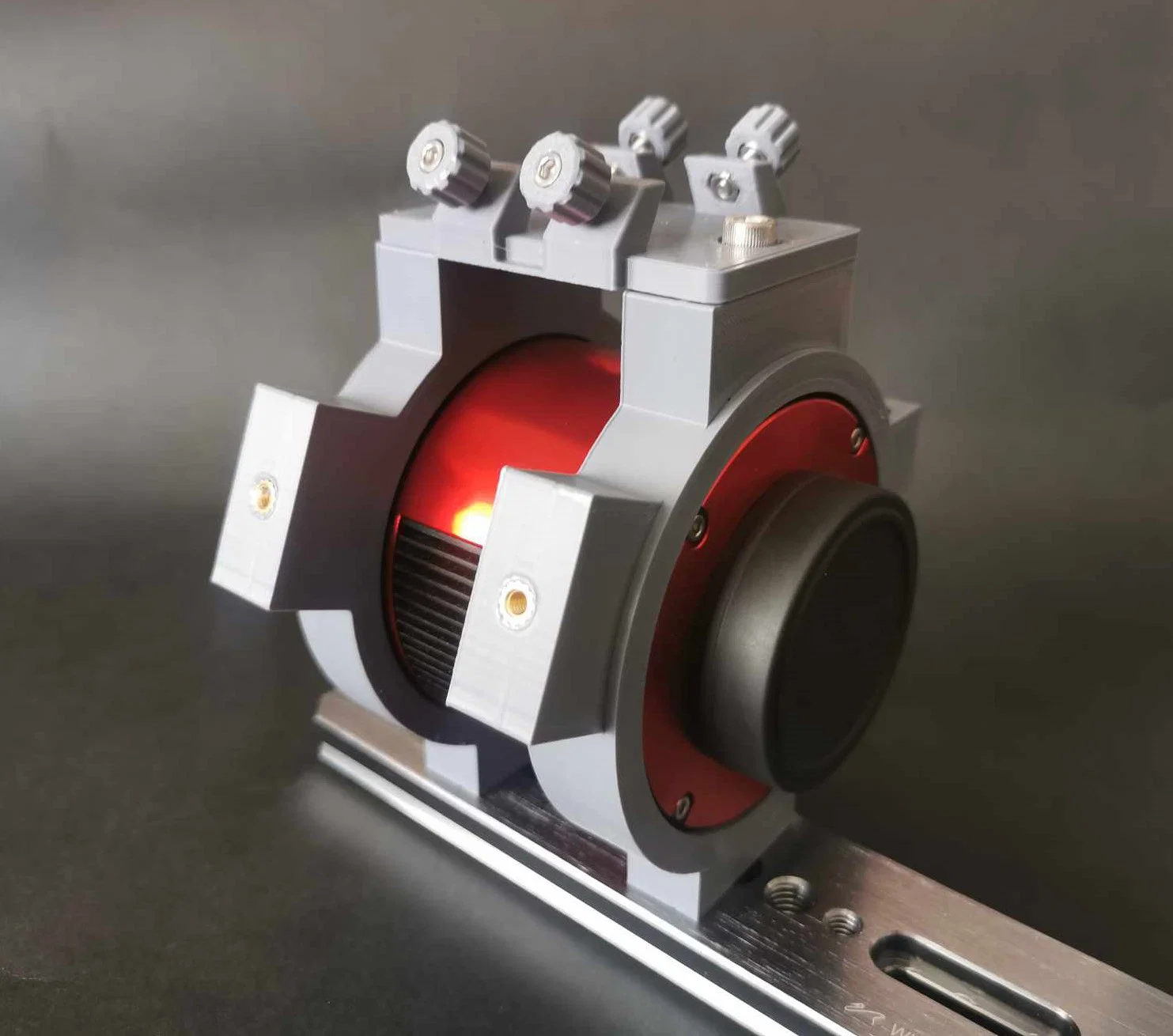

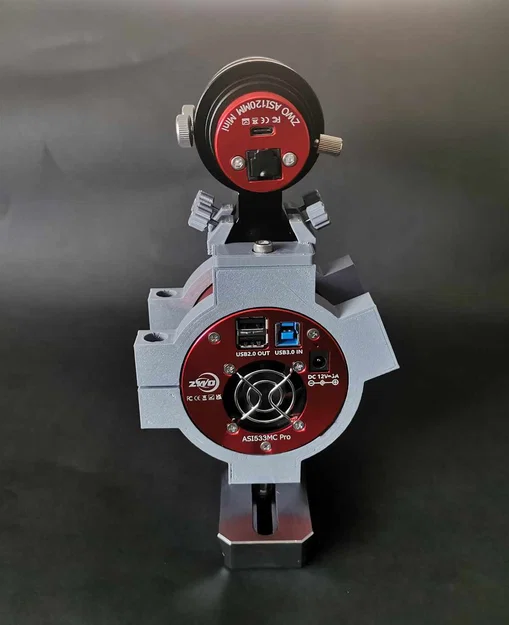

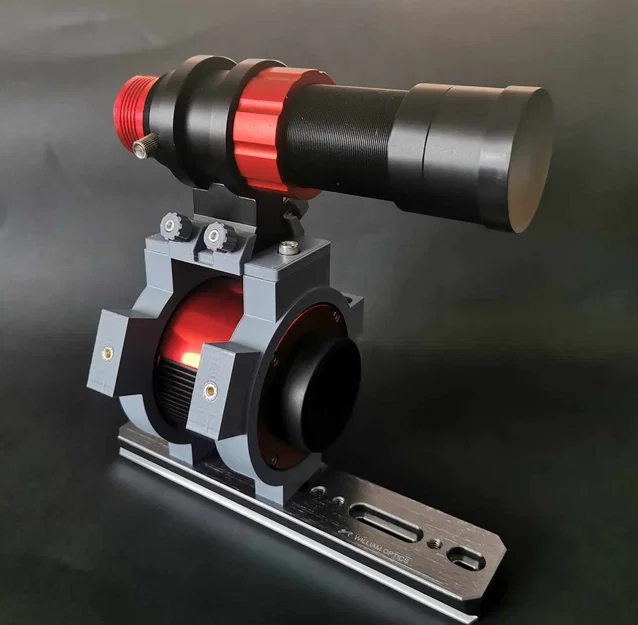

Phần holder cho guide scope dùng 2 bu-lông M6 bắt vào và nhô lên khỏi tấm plate để tăng “độ an toàn” phòng trường hợp mount bị trượt. Tấm accessory plate bên hông dùng cho nhiều mục đích. Mình dùng Asiair v1 cũ nên chỉ dán Velcro lên tấm nhỏ đó.

Mình in bằng PETG với 4 walls và 50% infill.

Bạn sẽ cần:

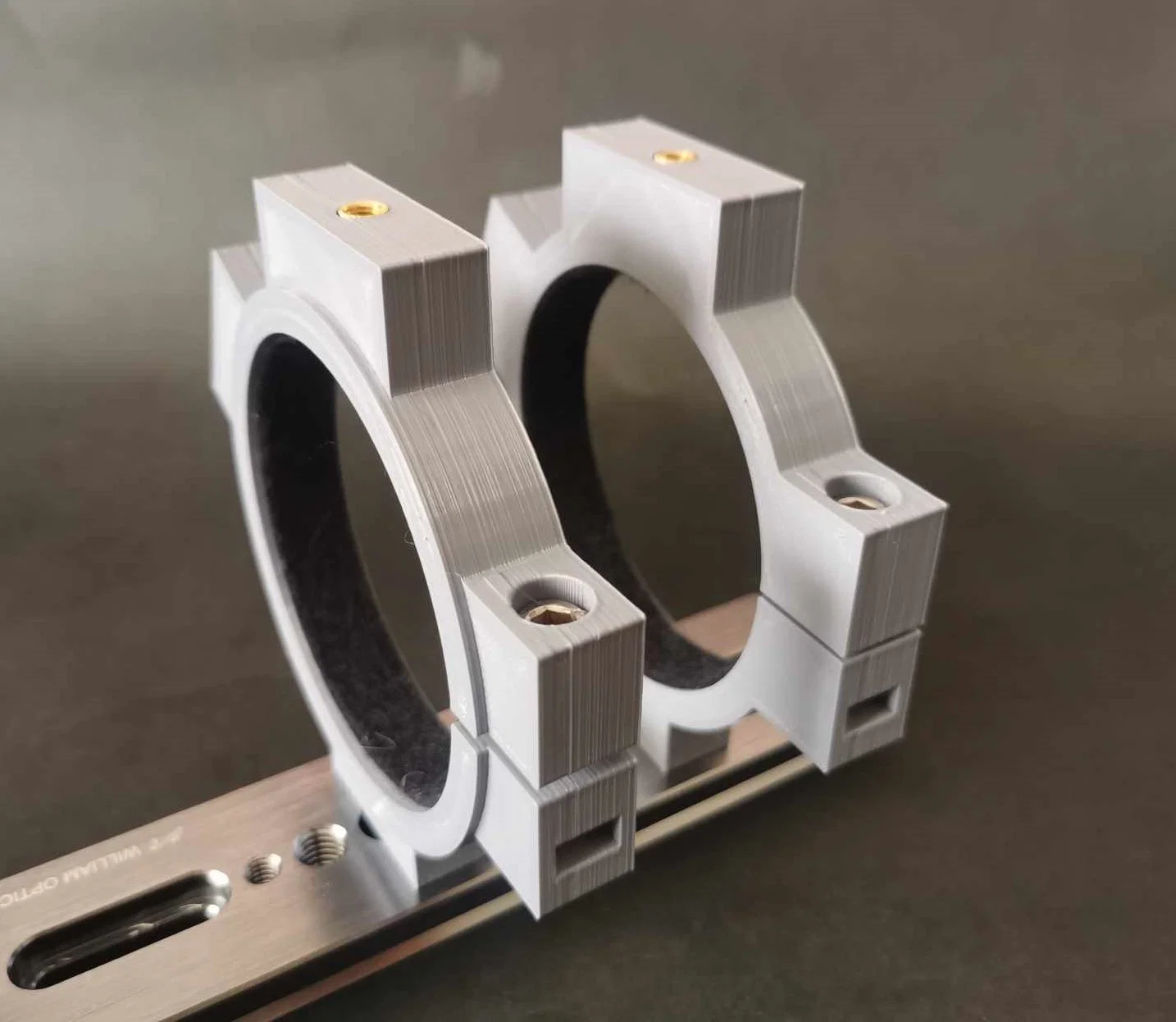

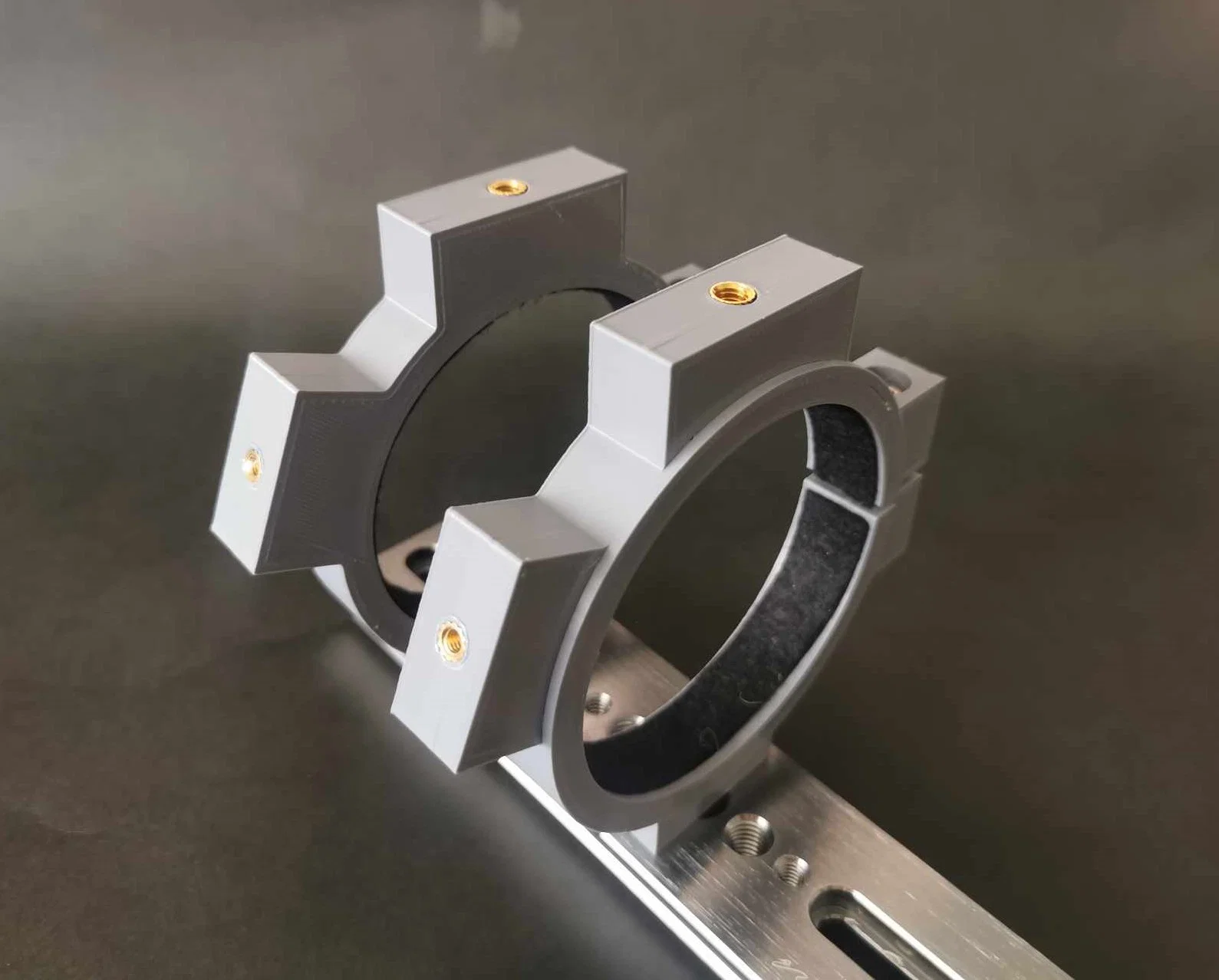

MAIN RING
2x M6x25mm + 2x M6 Hex Nuts (dovetail to main rings)
2x M6x30mm + 2x M6 Hex Nuts (ring main securing nuts)

GUIDESCOPE PLATE
2x M6x8mm bolts
2x M6*10*7 Brass Nuts Embedment Knurled Insert
4x M3x16mm Knuckle Head Bolts + 4x M3 Hex Nuts

ACCESSORY PLATE
2x M4x8mm bolts
2x M4*8*6 Brass Nuts Embedment Knurled Insert
Adhesive Velcro
