Case NAS 4-Bay ITX 7.5L (Dùng nguồn ngoài)

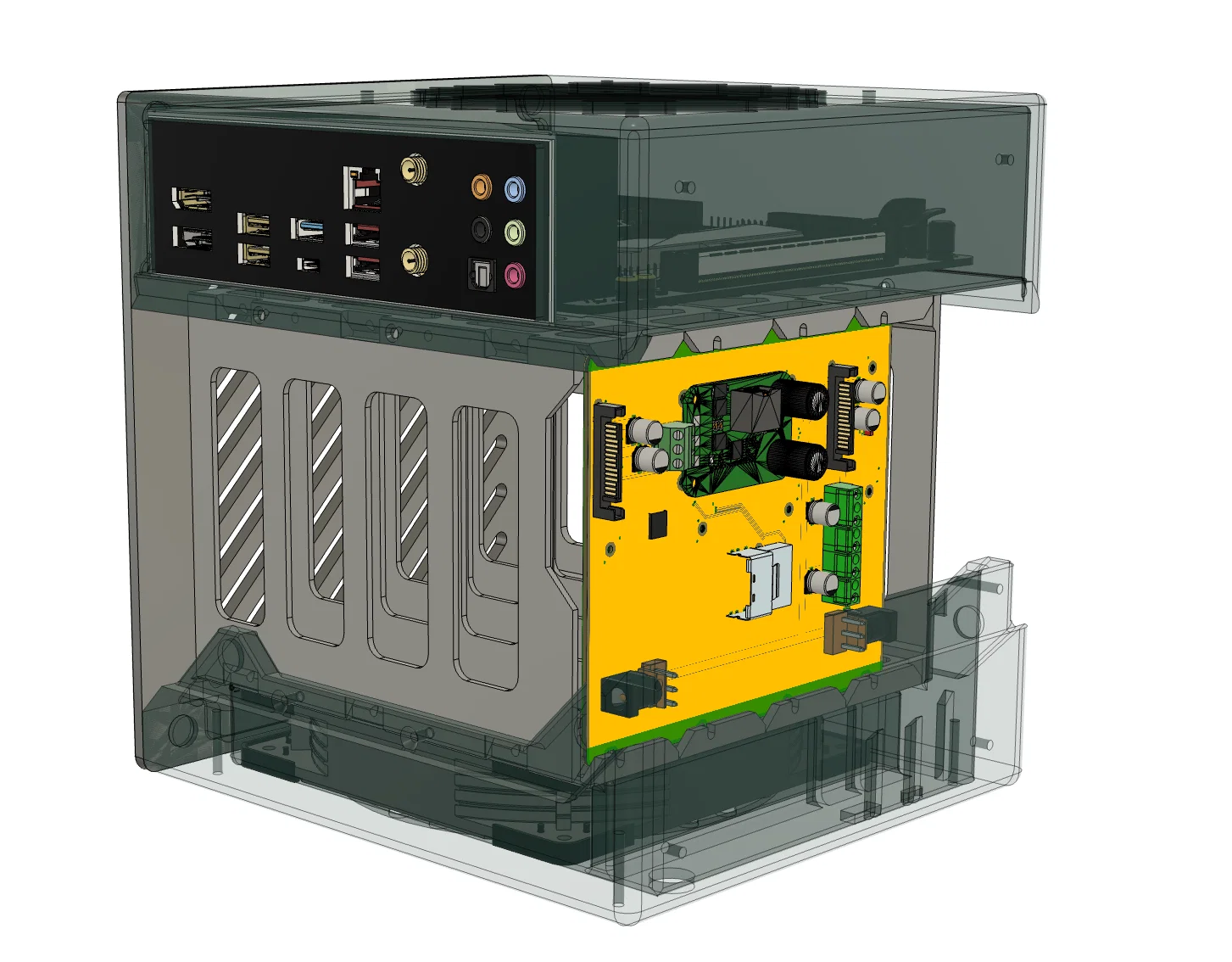

Đây là một biến thể khác của mẫu 4-Bay Hot Swap NAS case gốc, sử dụng cùng hệ thống modular HDD Cage và backplane giống các thiết kế trước đây của mình. Mục tiêu của bản thiết kế này là tạo ra chiếc case nhỏ gọn nhất có thể hỗ trợ bo mạch chủ ITX tiêu chuẩn, theo yêu cầu của một bạn trên Reddit.

Để cấp nguồn cho hệ thống này, bạn cần một bộ nguồn ngoài 12v/19v đi kèm với bo mạch ITX hỗ trợ nguồn ngoài, hoặc sử dụng Pico-PSU nếu bạn định tận dụng bo mạch chủ gaming thông thường.

Các phần ổ cứng được bắt vít trực tiếp vào lỗ gắn trên lồng HDD để tăng độ cứng cáp cho case. Phần nắp che bo mạch chủ sử dụng thiết kế ngàm để trượt vào khung HDD, giúp che các ốc vít và cố định chắc chắn. Khi in nắp che bo mạch chủ, bạn sẽ cần thêm support, còn các bộ phận khác được thiết kế để in với bề mặt phẳng nằm trên bàn in, không cần sử dụng support.

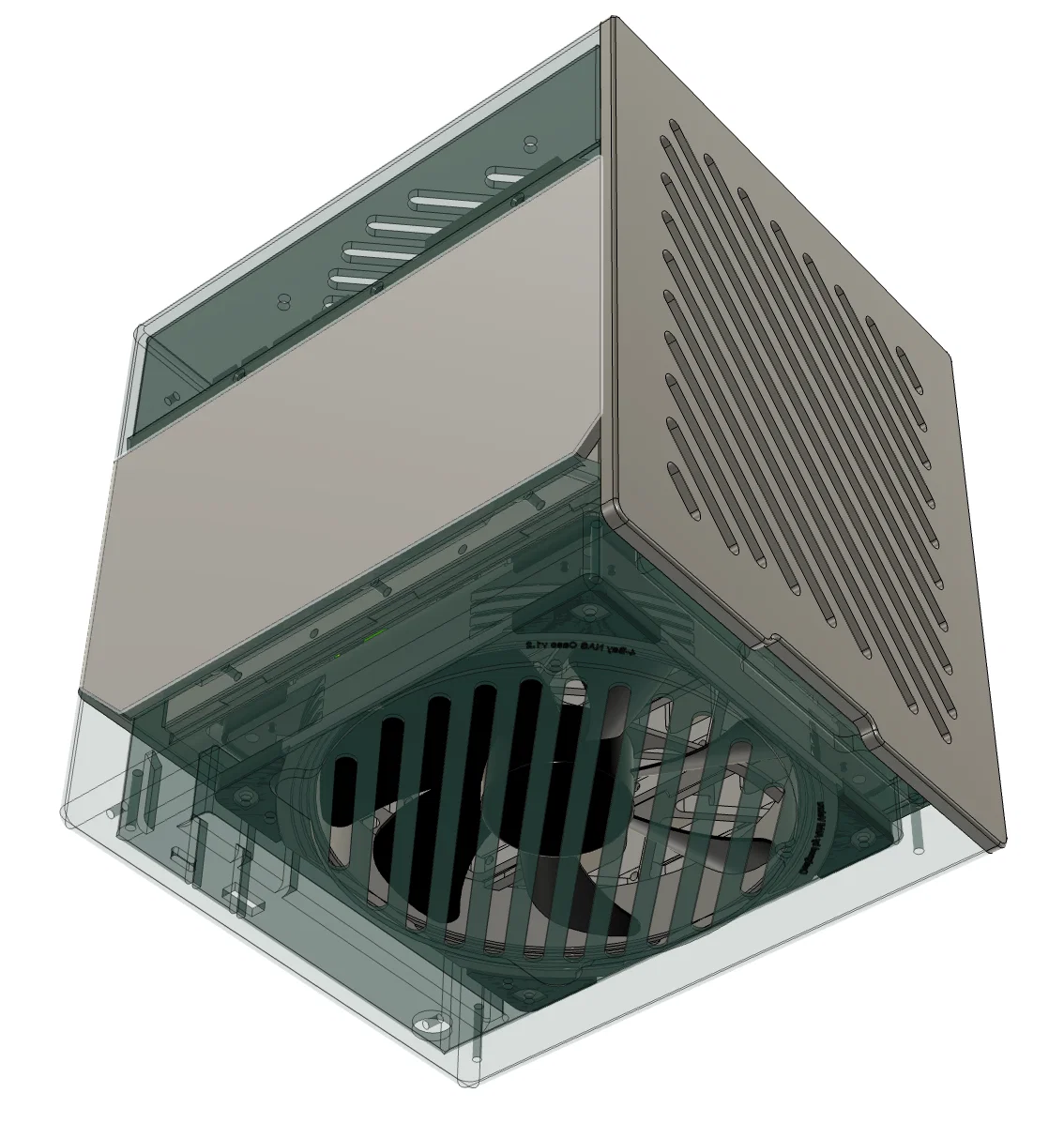

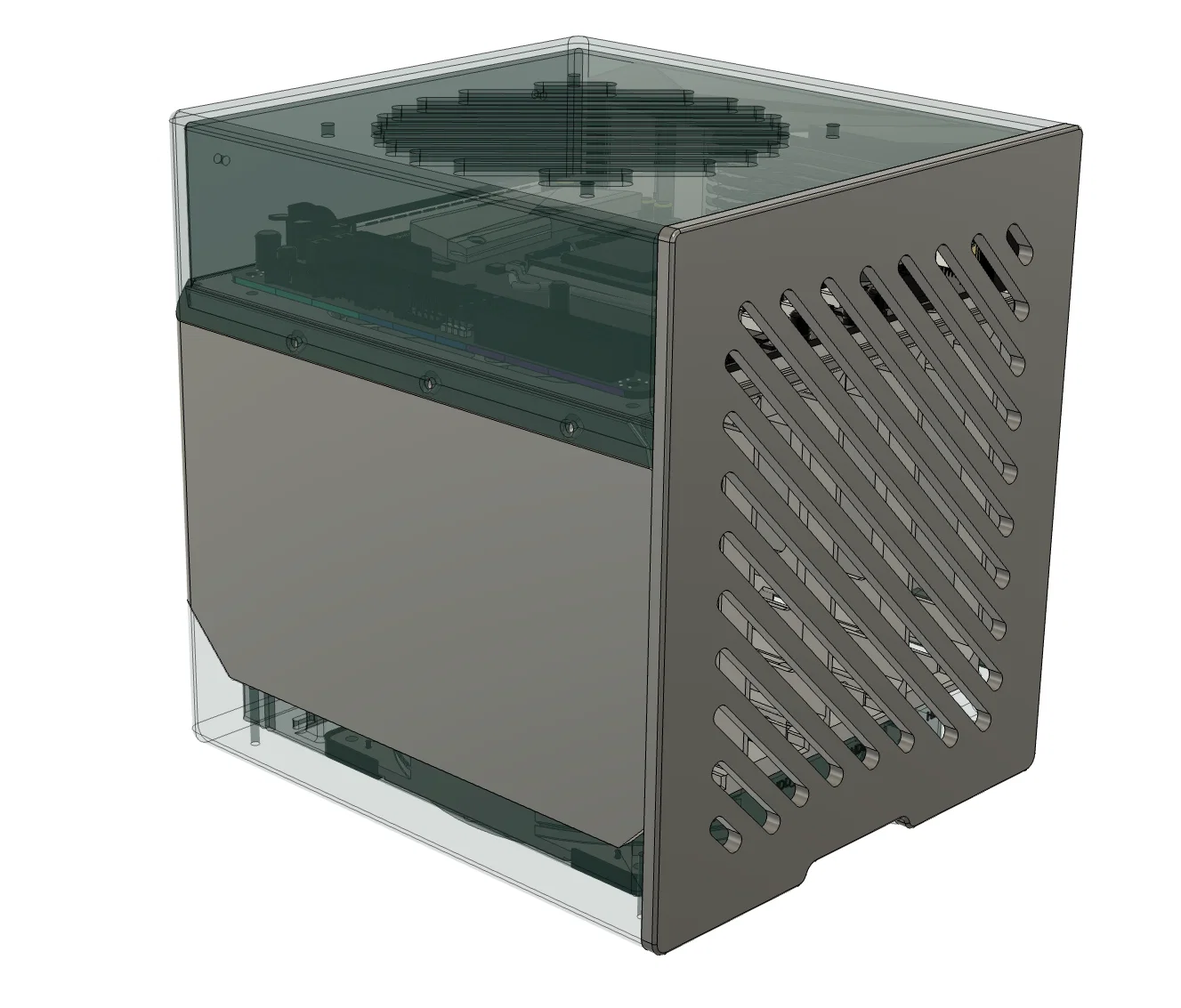

Luồng gió trên case này hơi phức tạp vì bo mạch ITX gần như chặn hết luồng khí đi từ quạt dưới lên. Mình khuyên bạn nên gắn thêm lưới lọc bụi ở mặt trong của tấm panel phía trước, coi đó là đường gió vào. Cả hai quạt phía trên và dưới nên để ở chế độ hút ra để duy trì áp suất âm bên trong case. Theo thử nghiệm của mình với các thiết kế tương tự, quạt hút khí hiệu quả hơn là đẩy khí, ngay cả khi dùng quạt có áp suất tĩnh cao.

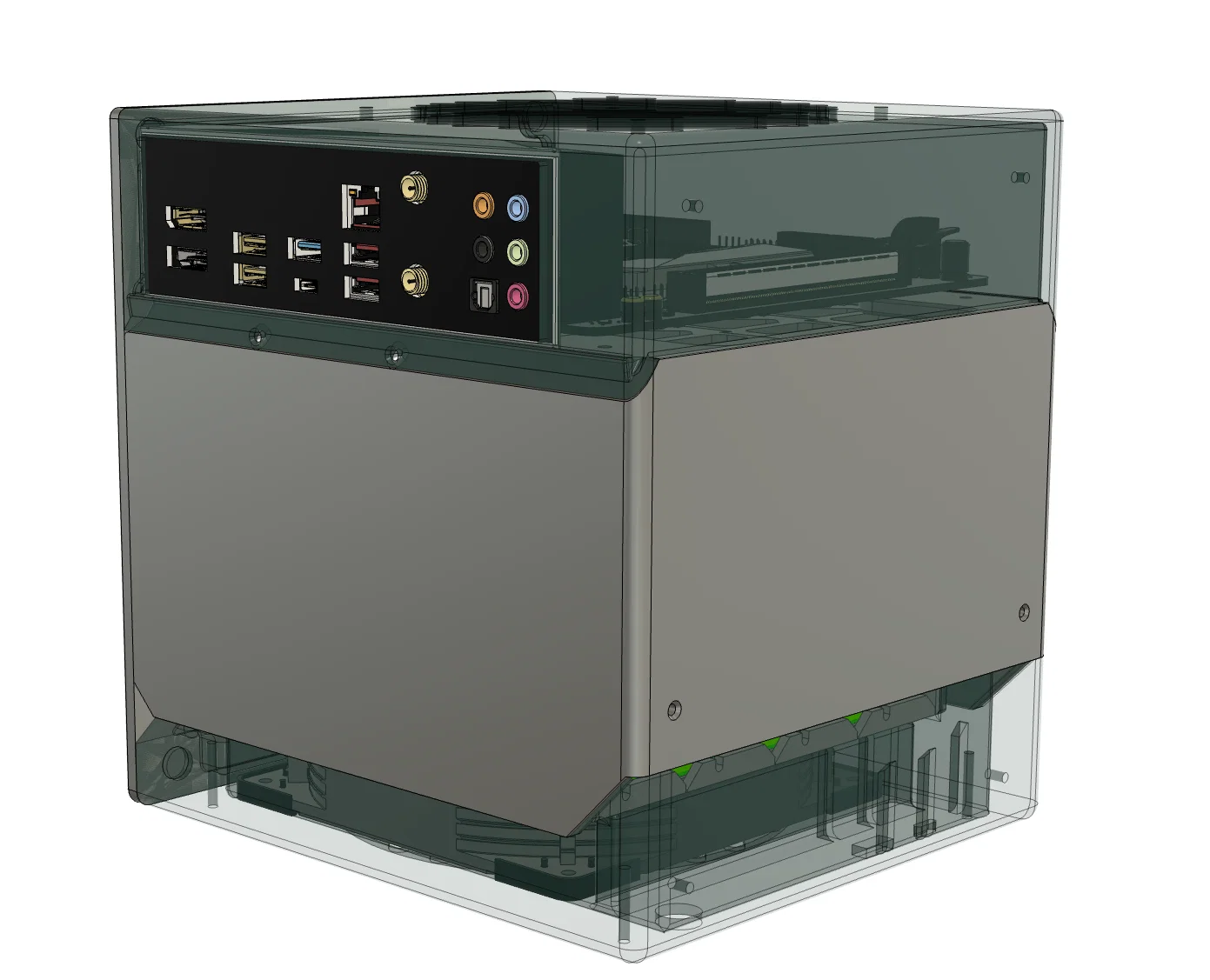

Bạn có thể đặt case này theo bất kỳ hướng nào tùy thích, nhưng mình đã thiết kế sẵn lỗ vít để gắn chân đế ở đáy case, nơi đặt cổng IO chính. Mình không thay đổi hướng IO vì muốn mặt trước tương thích với tất cả các thiết kế khác của mình, để sau này tiện gắn thêm cổng USB.

Thú thật với mọi người, mình chưa in thử mẫu này vì nó không phù hợp với nhu cầu NAS cá nhân của mình, nên rất mong nhận được phản hồi từ các bạn để mình điều chỉnh dung sai cho phù hợp nhé.
