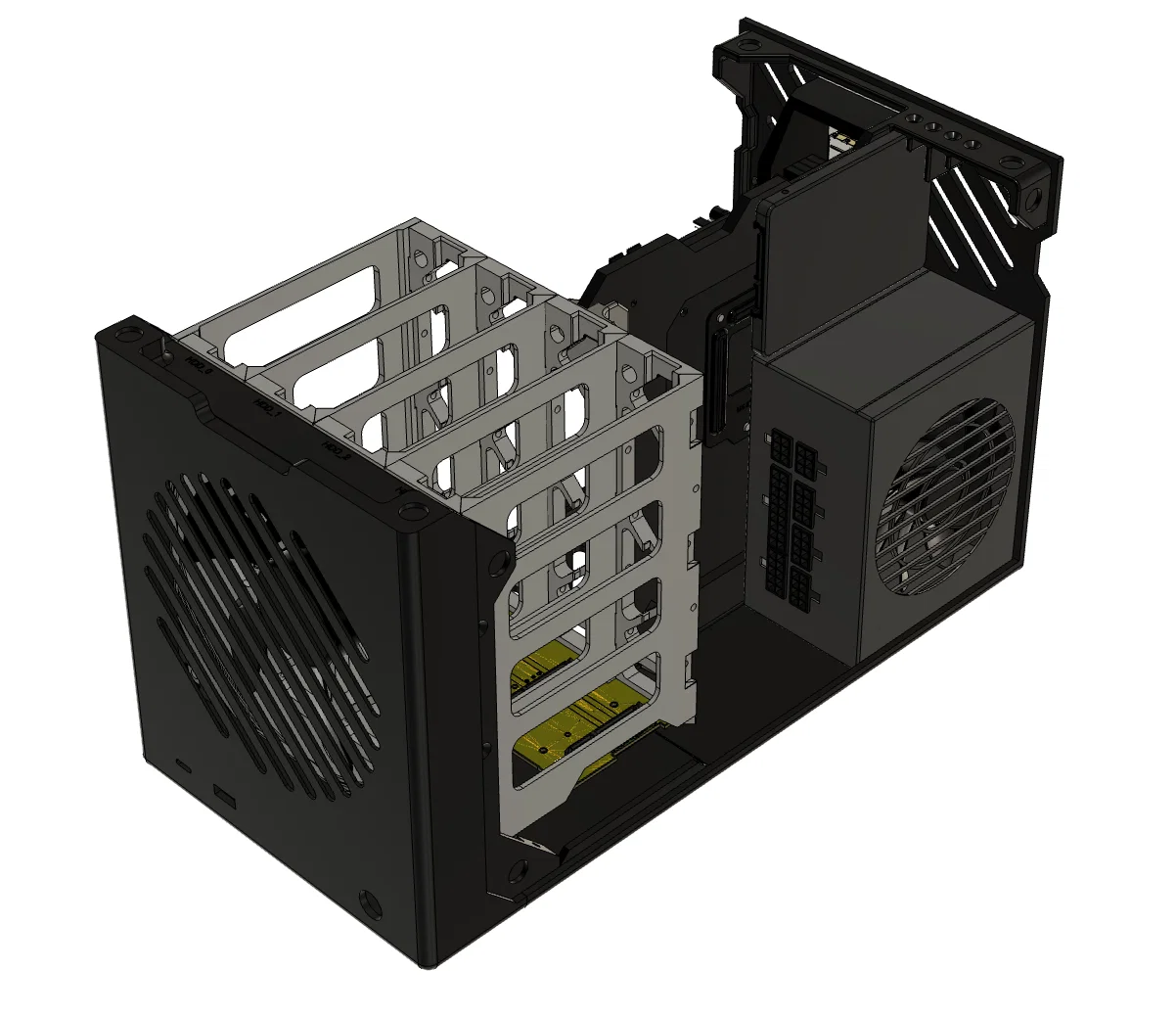

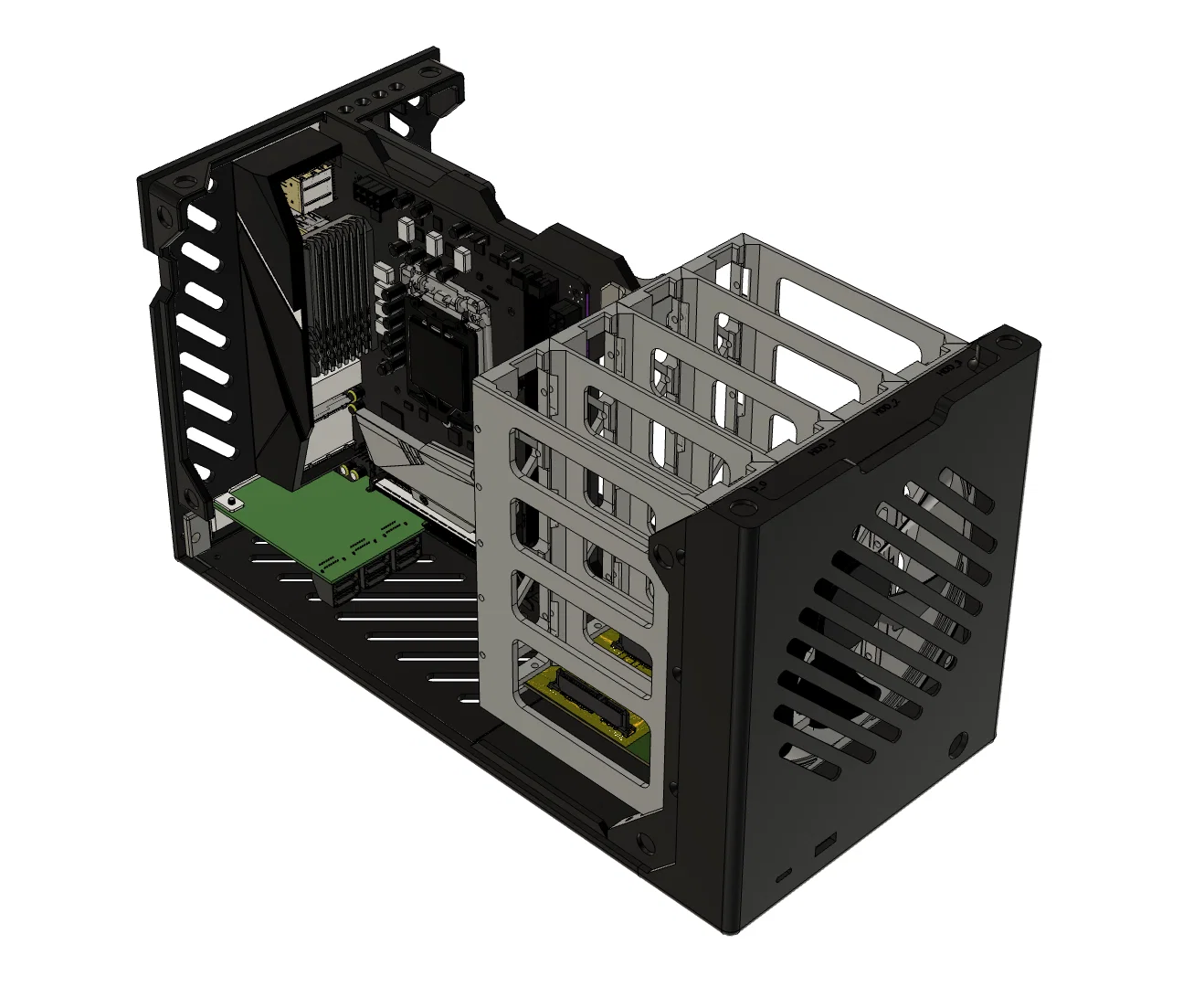

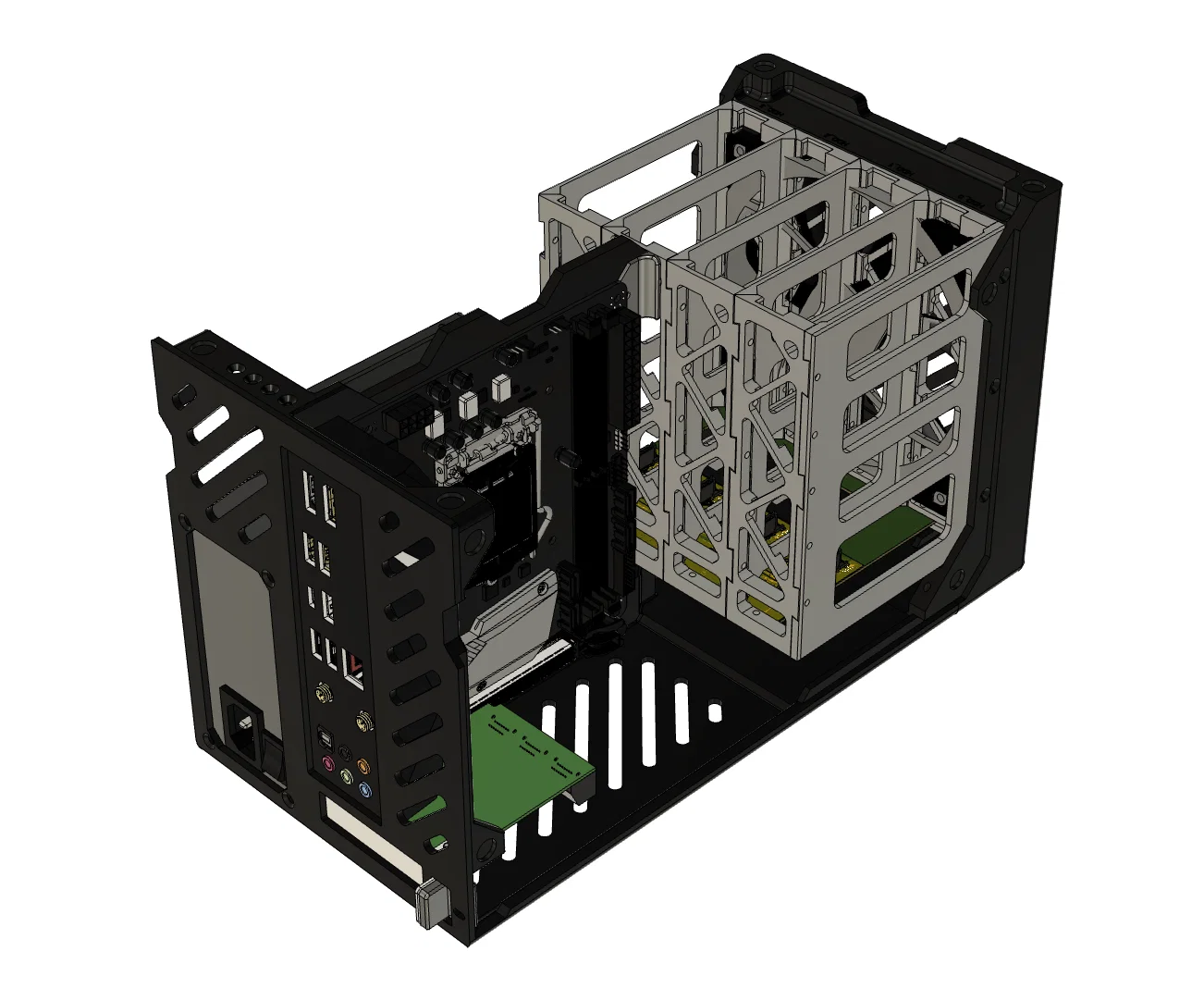

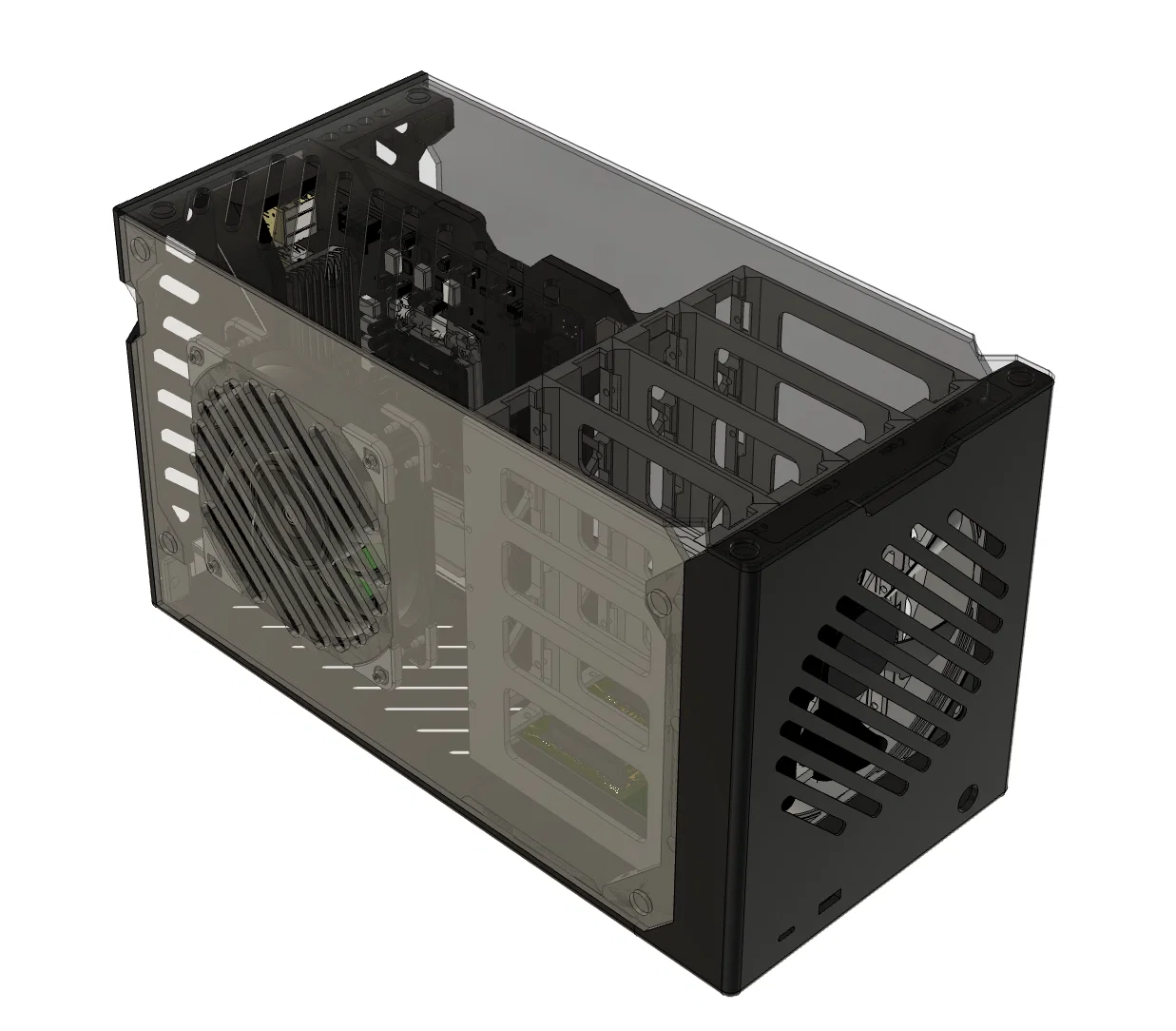

Case NAS ITX 4-Bay Hot-swap

Mình đã thiết kế và in thử bộ chassis ITX 4-bay này cho mục đích làm NAS, để có thể hot-swap ổ cứng nhờ backplane tích hợp, đồng thời hỗ trợ card PCIE full length, half-height.

Mình thiết kế theo hướng hạn chế overhang tối đa để chi tiết chắc chắn hơn, và tối ưu airflow để làm mát CPU công suất cao cũng như HDD chuẩn enterprise. Phần này dùng HDD rails CoolerMaster mua sẵn (off the shelf) có bán trên Amazon/AliExpress.

Lồng HDD (HDD cage) dạng mở rộng và modular, in phẳng rồi gập lại để lắp ráp. Mình dùng vít 6-32 đầu chìm (countersunk) dài 3/8" để ráp lồng; riêng phần lồng chắc cần khoảng 20 con.

Bản lắp hoàn thiện của case này dùng khá nhiều vít/phần cứng, đa số là vít hệ imperial ren 6-32. Mình khuyên dùng countersunk screws để mọi thứ phẳng/flush. Ngoài ra cần một ít epoxy để dán bracket mainboard vào phần đế chính của case, vì nếu in liền thì sẽ tạo overhang rất lớn.

Bạn sẽ cần các phần cứng sau để lắp case này:

30x 6-32 x 3/8" Screws cho HDD cage và phần lắp ráp

2x 6-32 x 1" Screws để siết cố định 2 nửa của case

1x 6-32 x 2" screw để tăng độ ổn định cho ngàm/mount của HDD cage

4x M3 x 5mm standoffs cho phần mount mainboard

8x CoolerMaster HDD rails

9x nam châm tròn 9 x 2mm để gắn hông (side panel) (chưa test)

Một số phần khác như nút nguồn và cụm front panel (mình vẫn chưa làm xong phần này)
