Khay HDD Mô-đun Xếp Chồng Kèm Backplane Hot-Swap

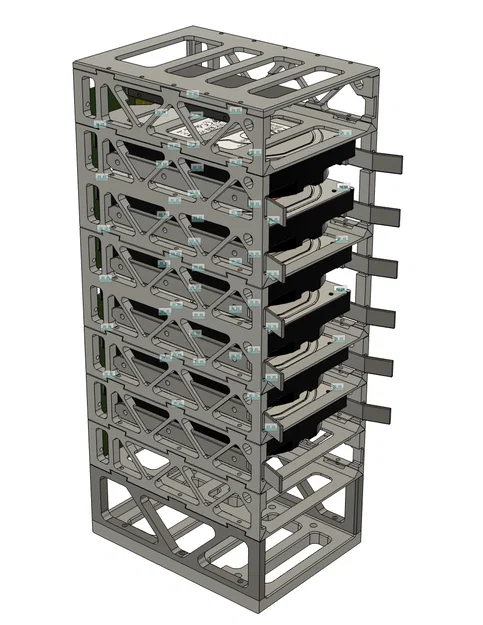

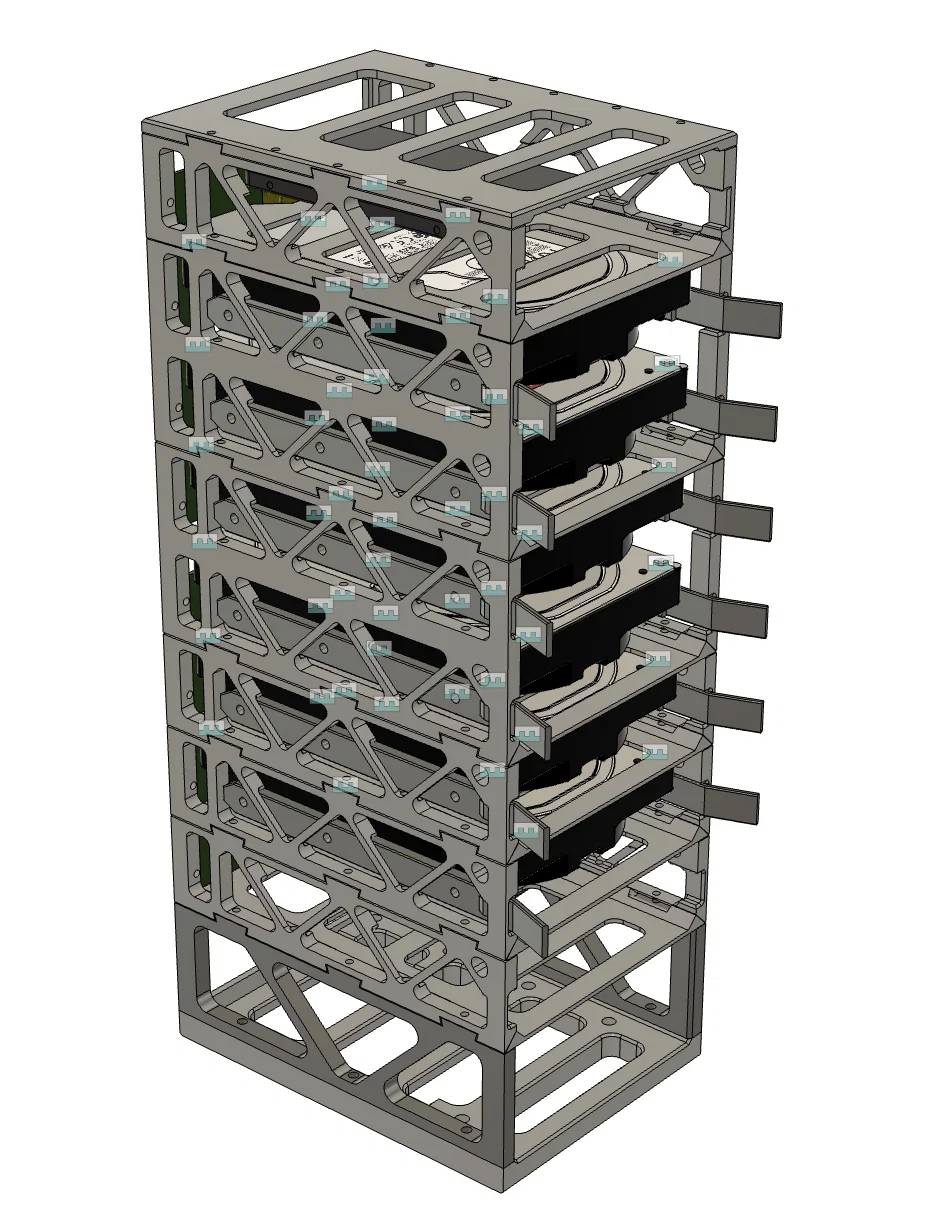

Đây là hệ thống khay chứa ổ cứng HDD theo dạng mô-đun, cho phép in phẳng và lắp ráp với số lượng ổ cứng tùy ý. Mình cũng đã thiết kế một bảng mạch backplane hỗ trợ tính năng hot-swap (thay nóng) và xuất ra đầu nối SFF-8087 để giảm bớt sự rắc rối của dây nhợ.

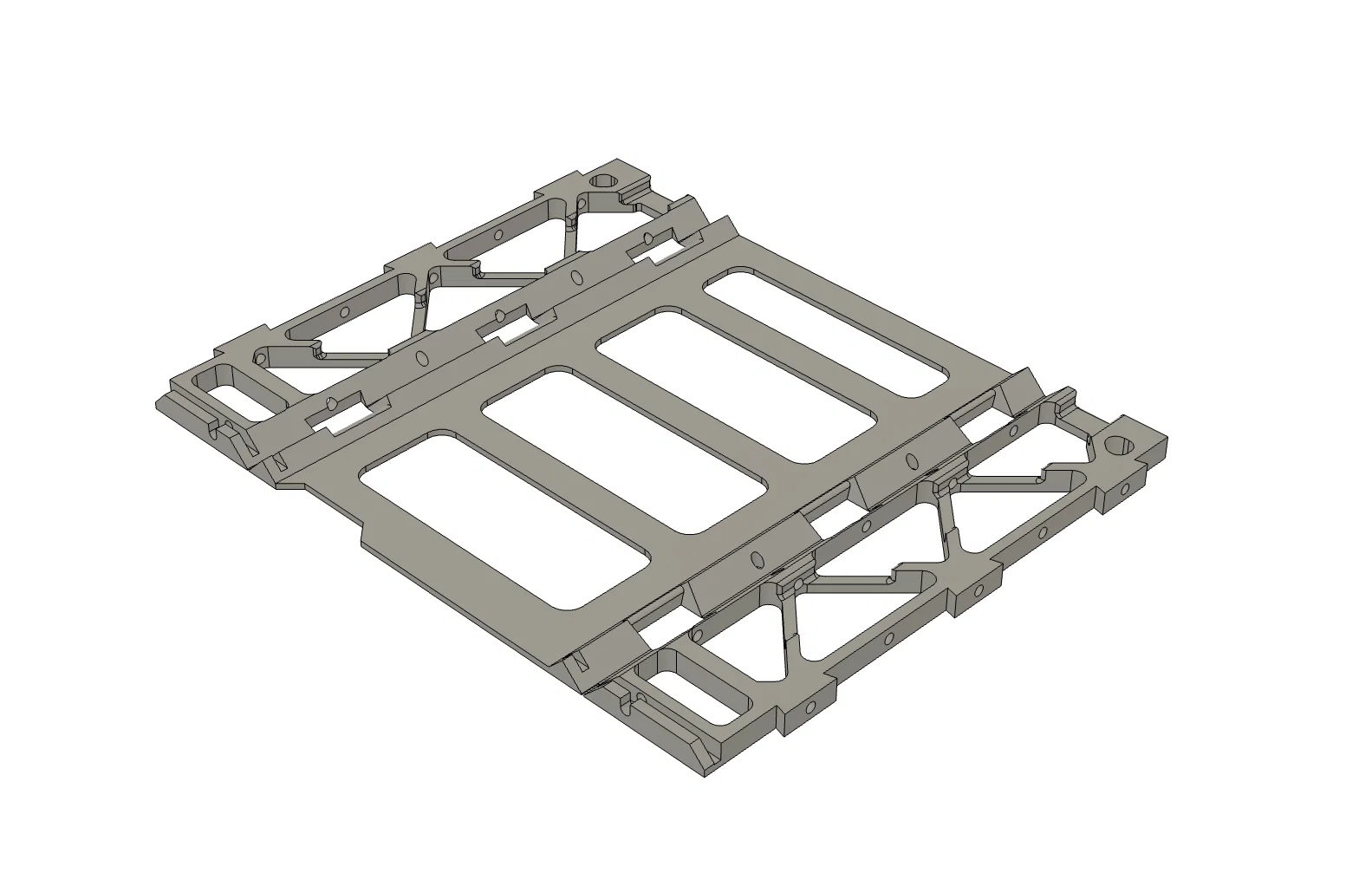

Mình đã sử dụng thiết kế khay HDD này trong tất cả các bản dựng NAS PC của mình, nhưng ban đầu nó được thiết kế làm giá đỡ cho thùng máy Powermac G5. Thiết kế này rất linh hoạt, chắc chắn và lắp ráp lại với nhau bằng ốc vít 6/32x3/8".

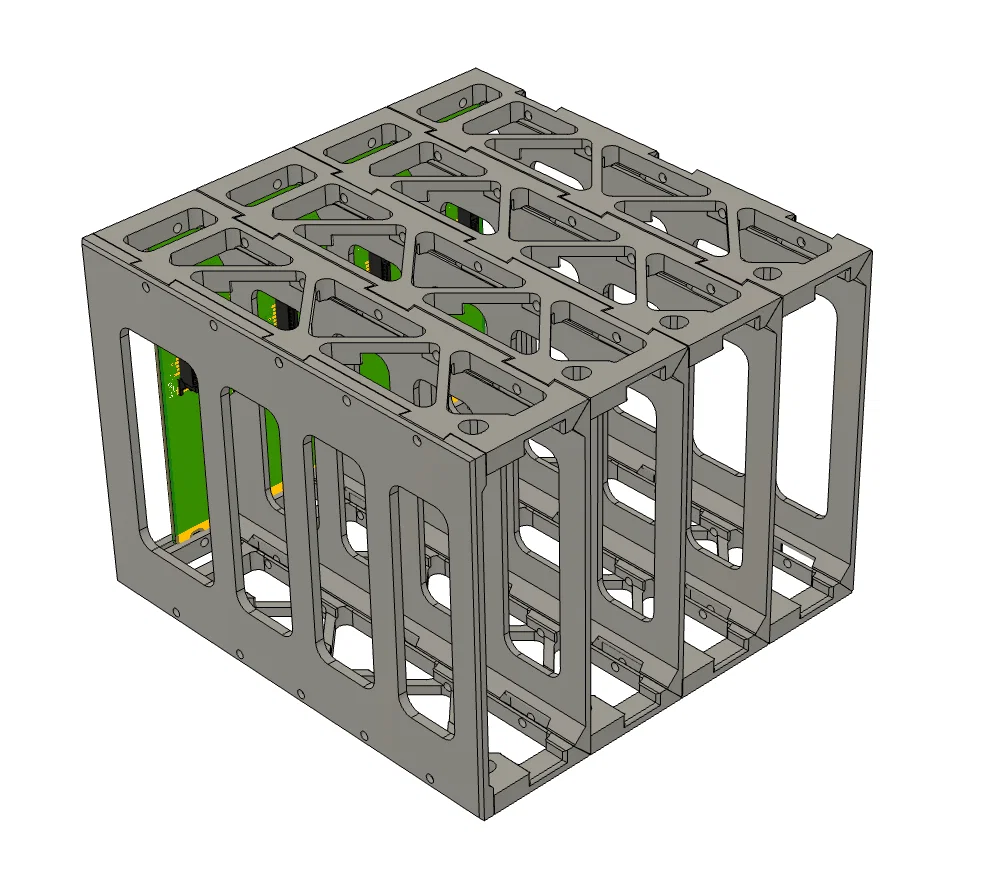

Có rất nhiều khoảng trống giữa các ổ cứng để đảm bảo lưu thông không khí tốt trong lồng chứa. Thiết kế này sử dụng các thanh trượt phổ thông rất dễ tìm trên Amazon và AliExpress.

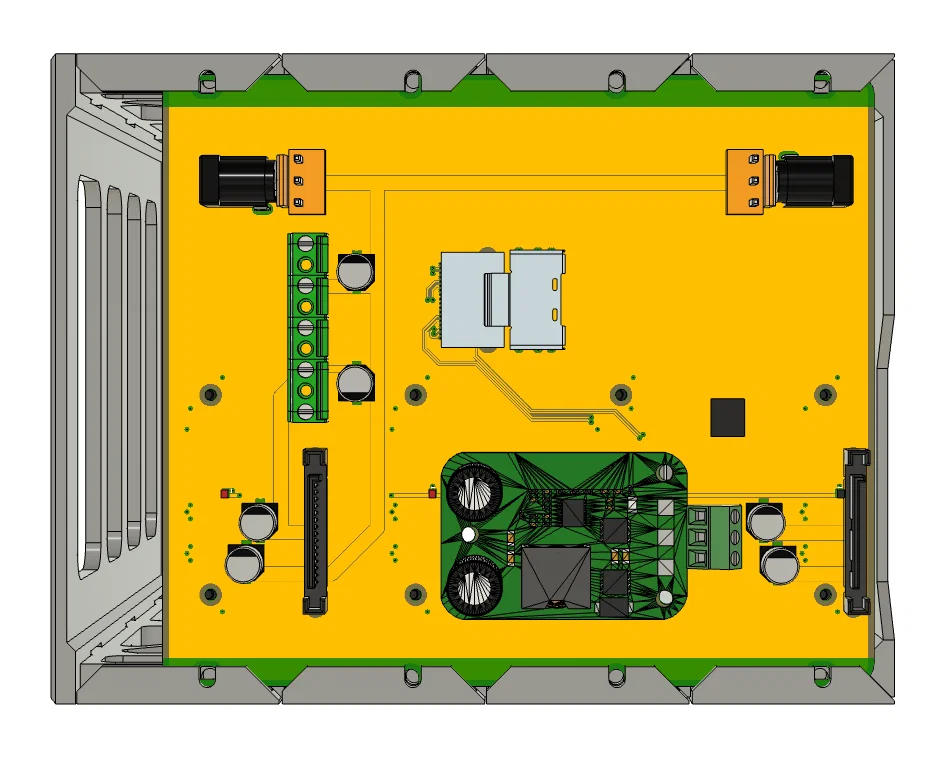

Bảng mạch backplane V2 đã cập nhật được thiết kế để tương thích với nhiều cấu hình nguồn khác nhau. Nó có các cổng cấp nguồn SATA tiêu chuẩn, đầu nối dạng kẹp, đầu nối JST-XH và giắc cắm DC tiêu chuẩn. Vì không phải nguồn nào cũng hỗ trợ các đường 3.3v và 5v theo chuẩn SATA, nên mình đã thêm một vị trí để bắt vít và kết nối bộ chuyển đổi DC-DC 25W 5V để có thể sử dụng cho các cấu hình nguồn đơn.

Ngoài ra, nhiều ổ cứng server và ổ cứng giám sát sử dụng đường 3.3v làm tín hiệu ngắt nguồn, nên dù đường này có trên backplane, nó vẫn bị ngắt kết nối mặc định và bạn có thể nối lại bằng cách hàn một jumper ở mặt sau bo mạch.

Backplane V2.0 tương thích cả HBA và SATA Breakout

Kích thước:

40x119x165mm (Mỗi khay)

Khoảng cách giữa các ổ cứng: 37.75mm
