Bracket đèn Ender-3 V3 cho IKEA Rolfstorp

Lưu ý: Mẫu này không dùng được cho bản Plus vì khung của nó có kích thước khác. Xem Ender-3 V3 Plus Collection_ của mình._

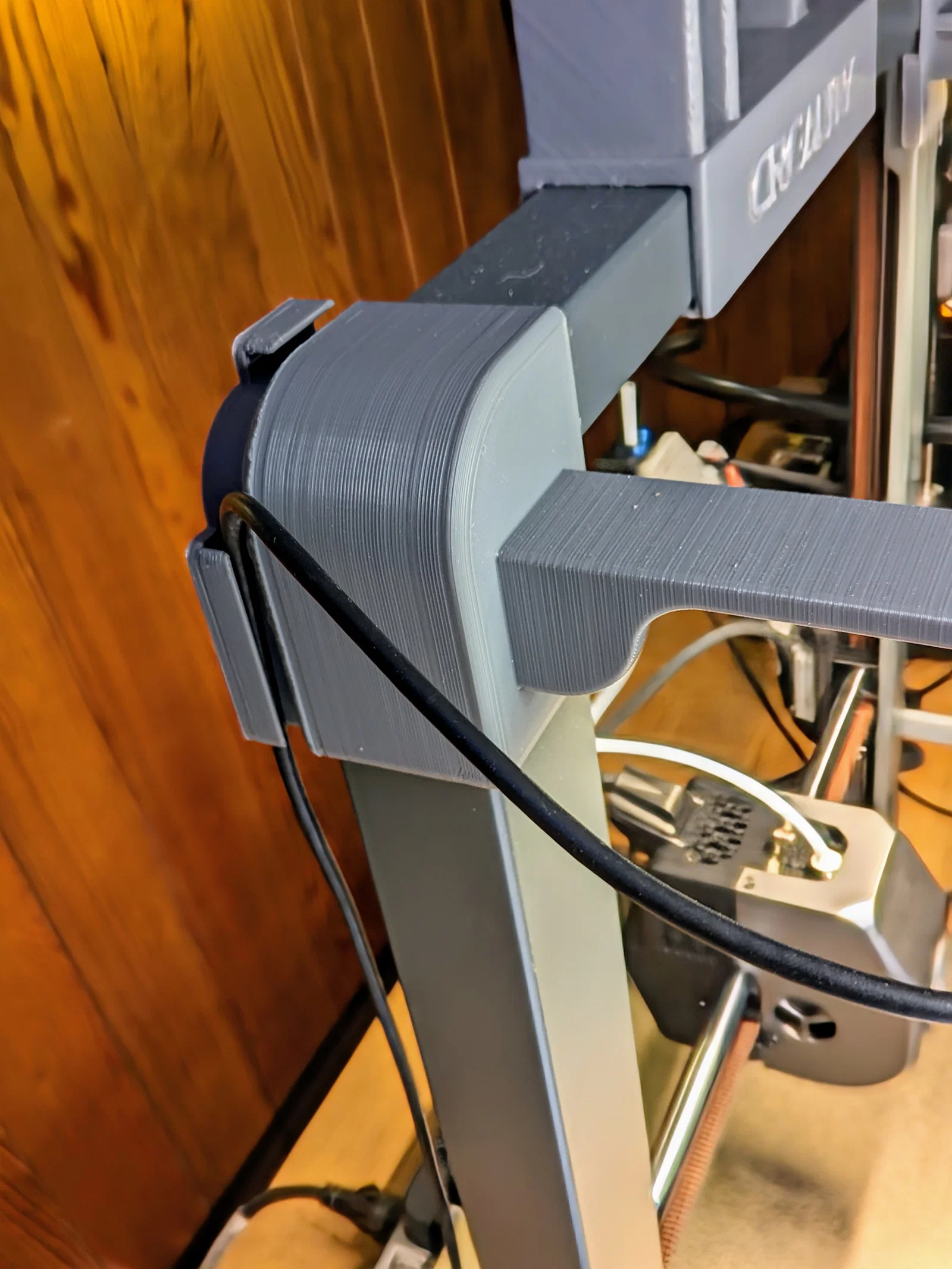

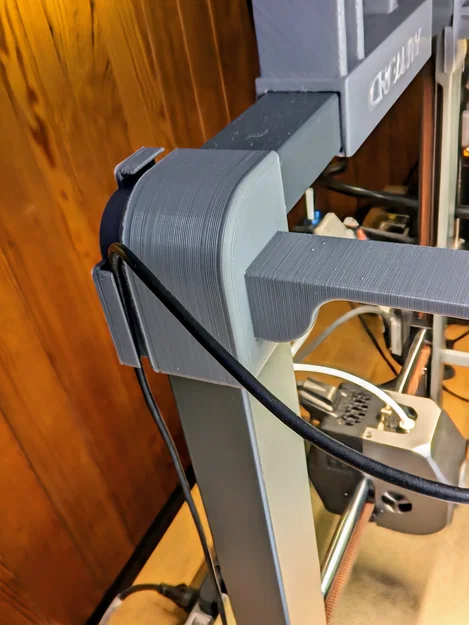

Chỉnh sửa & bổ sung: Mình nhận được phản hồi là phần kẹp ở đầu đèn hơi lỏng, nên mình đã chỉnh lại model để ôm khít hơn. Nếu thấy quá chặt thì chà nhám/dũa nhẹ là được — thà hơi chặt còn hơn lỏng. Mình cũng thêm phiên bản bracket có đi dây (Cable routing) nếu bạn muốn giấu gọn dây nguồn — mỗi bên chọn loại bạn cần.

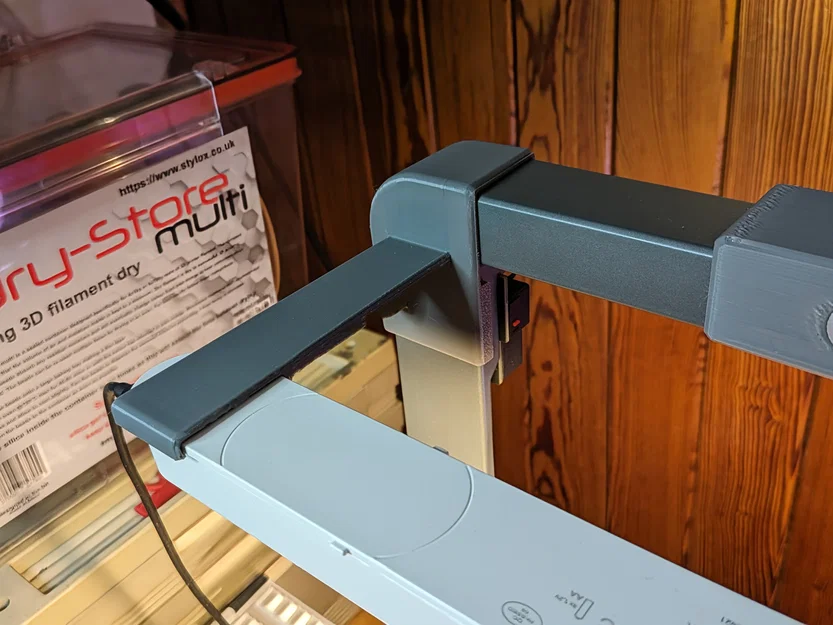

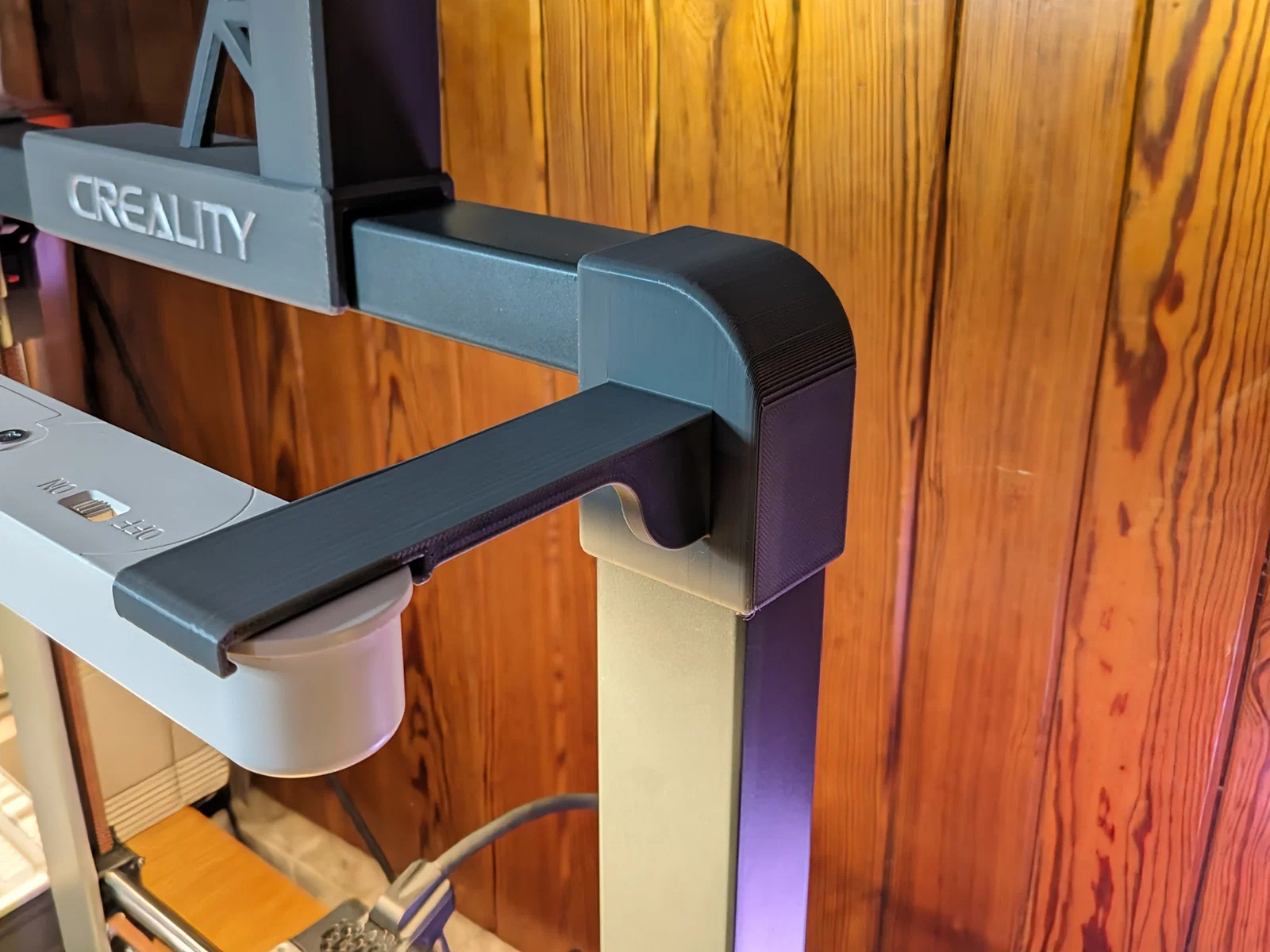

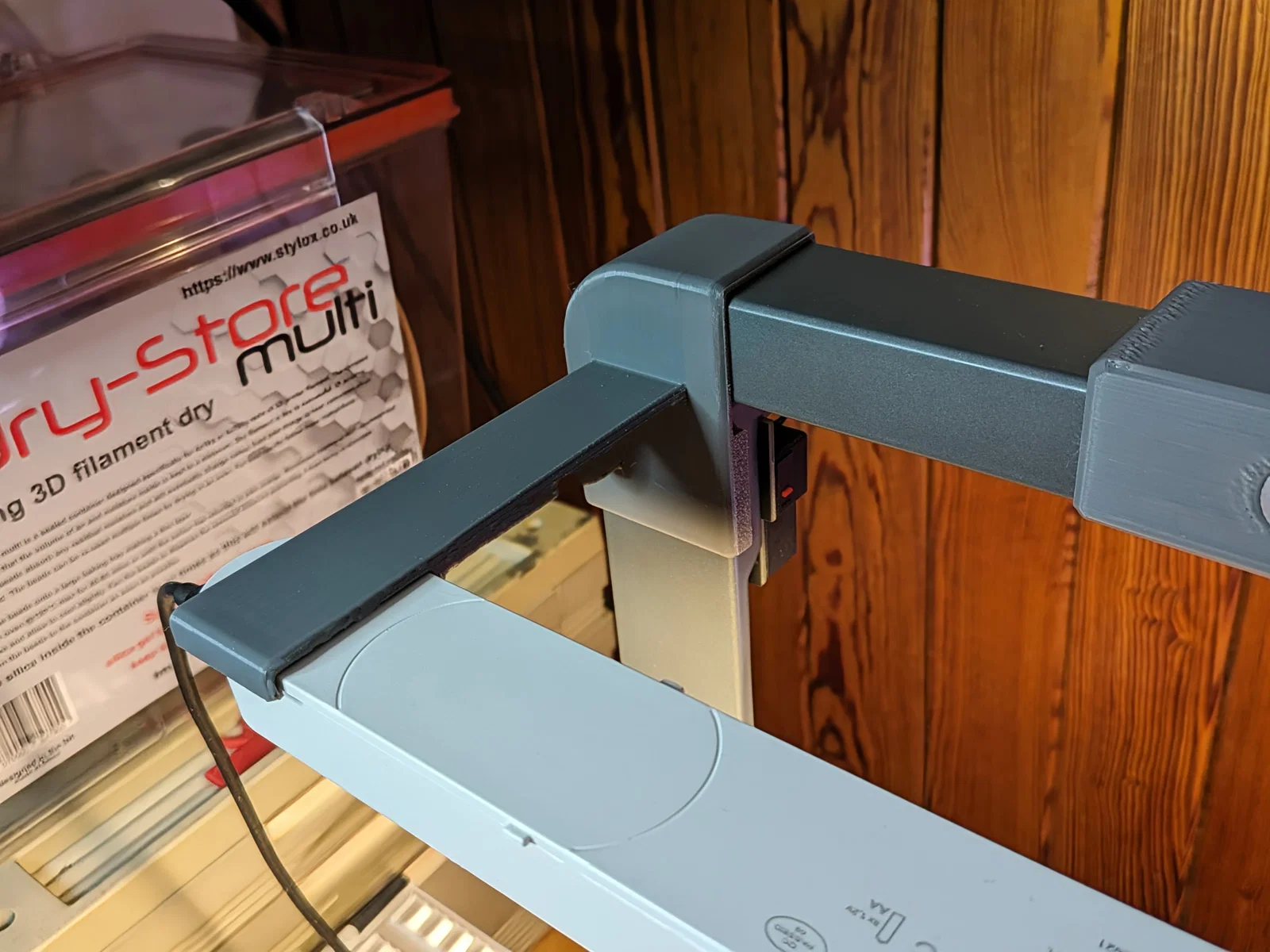

Đây là các bracket dạng snap-on để tạo một thanh đèn cho Ender-3 V3 dùng đèn LED IKEA Rolfstorp. Thiết kế để kẹp chắc vào các góc khung máy, và cho phép đèn trượt vào bracket, rọi xuống khu vực build plate.

Mình in bằng PLA+ với 4x4x4 walls/top/bottom và 15% infill, nozzle tiêu chuẩn 0.4mm. Vì đèn không nặng và gần như không có tải lên chi tiết, mình nghĩ PLA thường hoặc ít perimeters hơn cũng vẫn ổn. Thiết kế bằng OnShape CAD và slice bằng Orca Slicer.

Cách in mình thấy ổn nhất: bản bracket chỉ cho đèn (Light-only) thì đặt nằm nghiêng (in trên cạnh) với Normal supports; còn bản Light + Cable thì cần in đứng (vertical) với Tree supports — xem thumbnail STL để biết hướng đặt. In vậy thì các mặt tiếp xúc support đều được giấu đi.

Cách gắn: móc từ phía sau vào và hơi nới rộng (để thanh đèn nghiêng ra ngoài) và nhấc cao hơn một chút vài mm — xoay cho tới khi mép trước “cạch” vào khung, rồi trượt bracket xuống để phần mép sau phía trên ăn vào khung. Không cấn hành trình home trục Z và X.

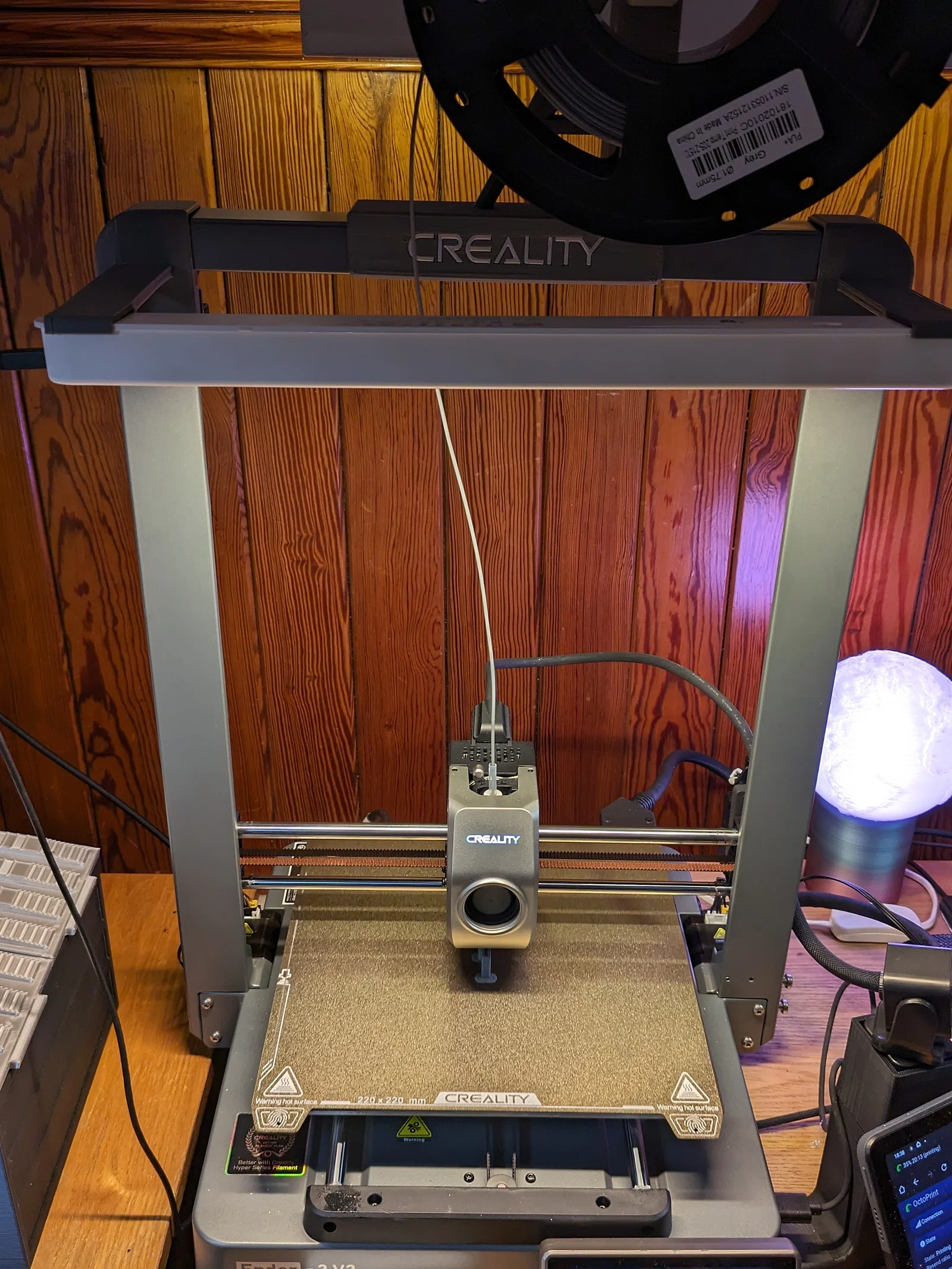

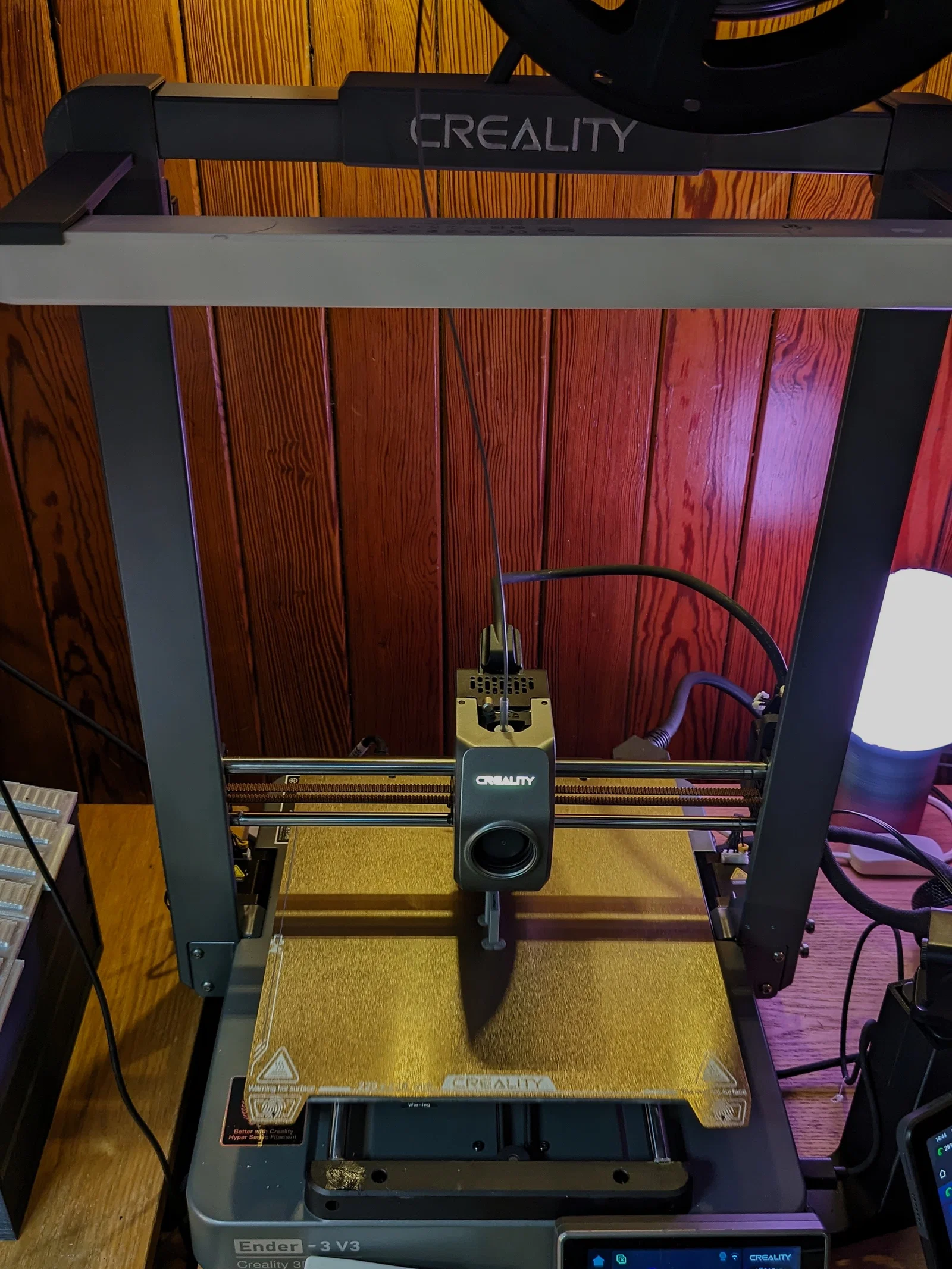

Trong ảnh phía trên là so sánh lúc bật và tắt đèn — khác biệt rõ rệt, nhất là ở góc xưởng nhỏ hơi tối của mình!

EdinBearDragon

E3V3 Collection

Đây là một phần trong bộ sưu tập các bản mod cho Ender-3 V3, thiết kế để hợp với “aesthetic” của máy.
