Giá đỡ cuộn dây filament gắn trên đỉnh Ender-3 V3 (Hướng ra phía trước)

Lưu ý: Cái giá đỡ cuộn dây filament này được thiết kế để bỏ qua Cảm biến Filament - nếu bạn muốn một giá đỡ cuộn dây filament có hỗ trợ di chuyển Cảm biến Filament, vui lòng xem ._

Ủa chứ mấy cái hãng Creality này sao cứ thích đặt cái giá đỡ cuộn dây filament ở vị trí khó ưa vậy trời? Dòng K1 thì nó đã nổi tiếng rồi, mà cái E3V3 này cũng y chang, không ai ưa nổi hết. Nó làm cho cái máy in của mình rộng ra gần gấp đôi, mà còn dễ làm cái dây filament bị vướng víu vô dây điện nữa. Mấy cái máy này toàn cho kèm theo mấy cái giá đỡ cuộn dây filament in được cũng đủ thấy là hãng nó cũng biết cái vụ này rồi...

Thôi thì, tui thấy cái giá đỡ cuộn dây filament đi kèm theo cái E3V3 hơi bị chán, nên tui tự thiết kế cái riêng của mình. Cái này còn có lợi thế là được bắt vít cố định nữa. Cái này tui thiết kế bằng OnShape CAD và in bằng Orca Slicer trên máy Creality K1 và Creality Ender-3 V3. Tui dùng PLA+ cho phần khung, còn mấy cái chi tiết khác thì loại PLA nào cũng xài được hết (nhất là Silk cho mấy cái Logo).

Ngoài ra, bạn sẽ cần 2 con ốc M3x10 hoặc M3x12 và 2 cái Vòng bi M608 - tui đã bao gồm mấy cái vòng bi in liền (print-in-place) mà tui thấy xài ngon lành lắm rồi (xem bên dưới).

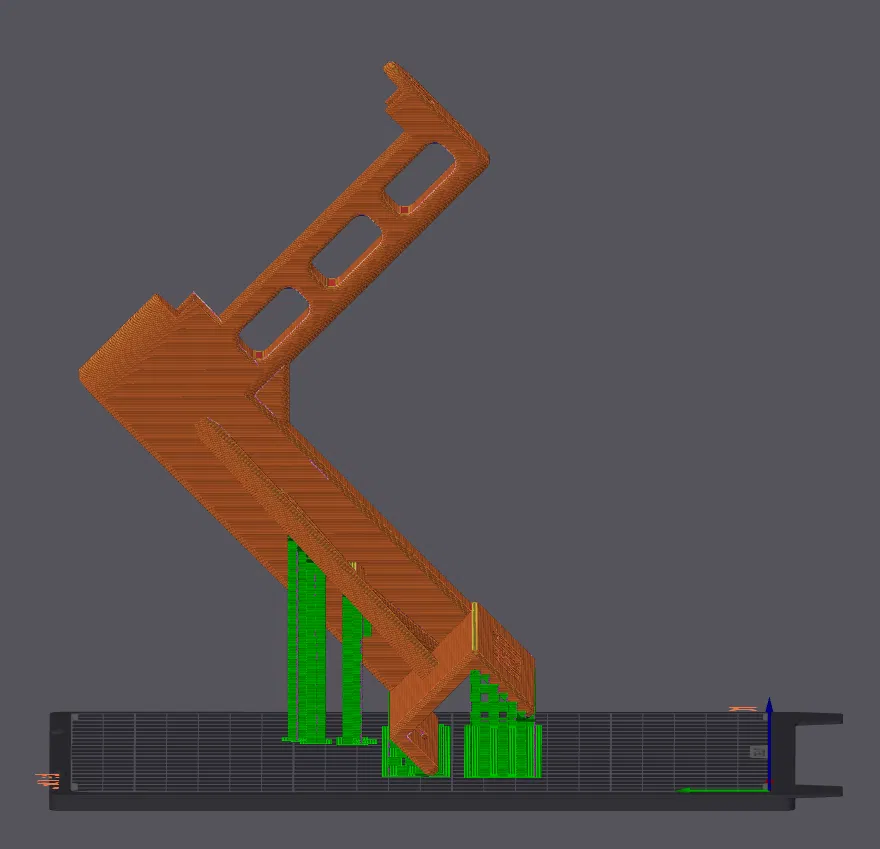

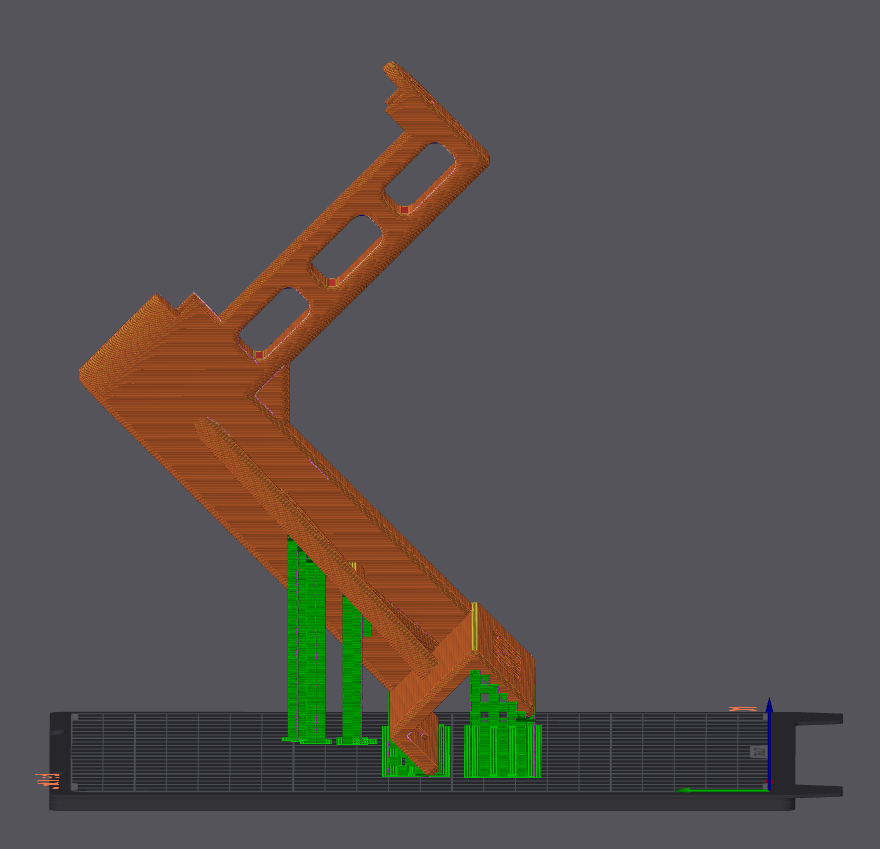

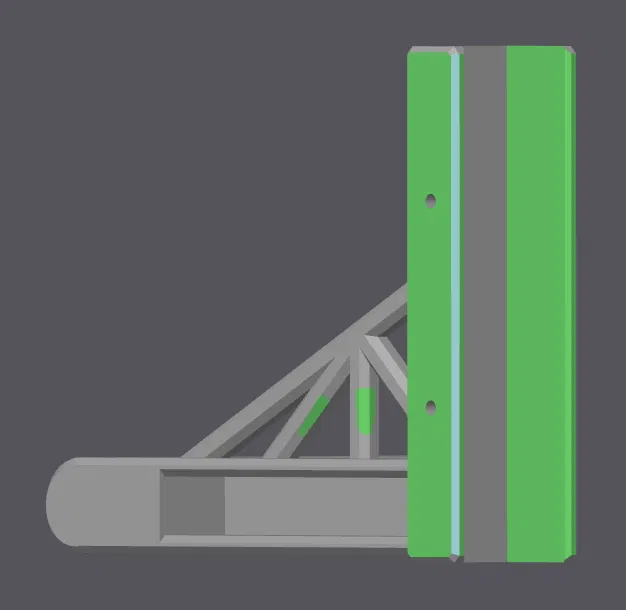

Cái Khung này được thiết kế để in nghiêng với một ít vật liệu hỗ trợ. Vật liệu hỗ trợ này không có nhiều và không chạm vào bất kỳ mặt trước nào của chi tiết, tui thấy nó gỡ ra dễ dàng hết. Đây là hình ảnh chỗ tui dùng cọ vẽ hỗ trợ trong Orce Slicer cùng với bản xem trước:

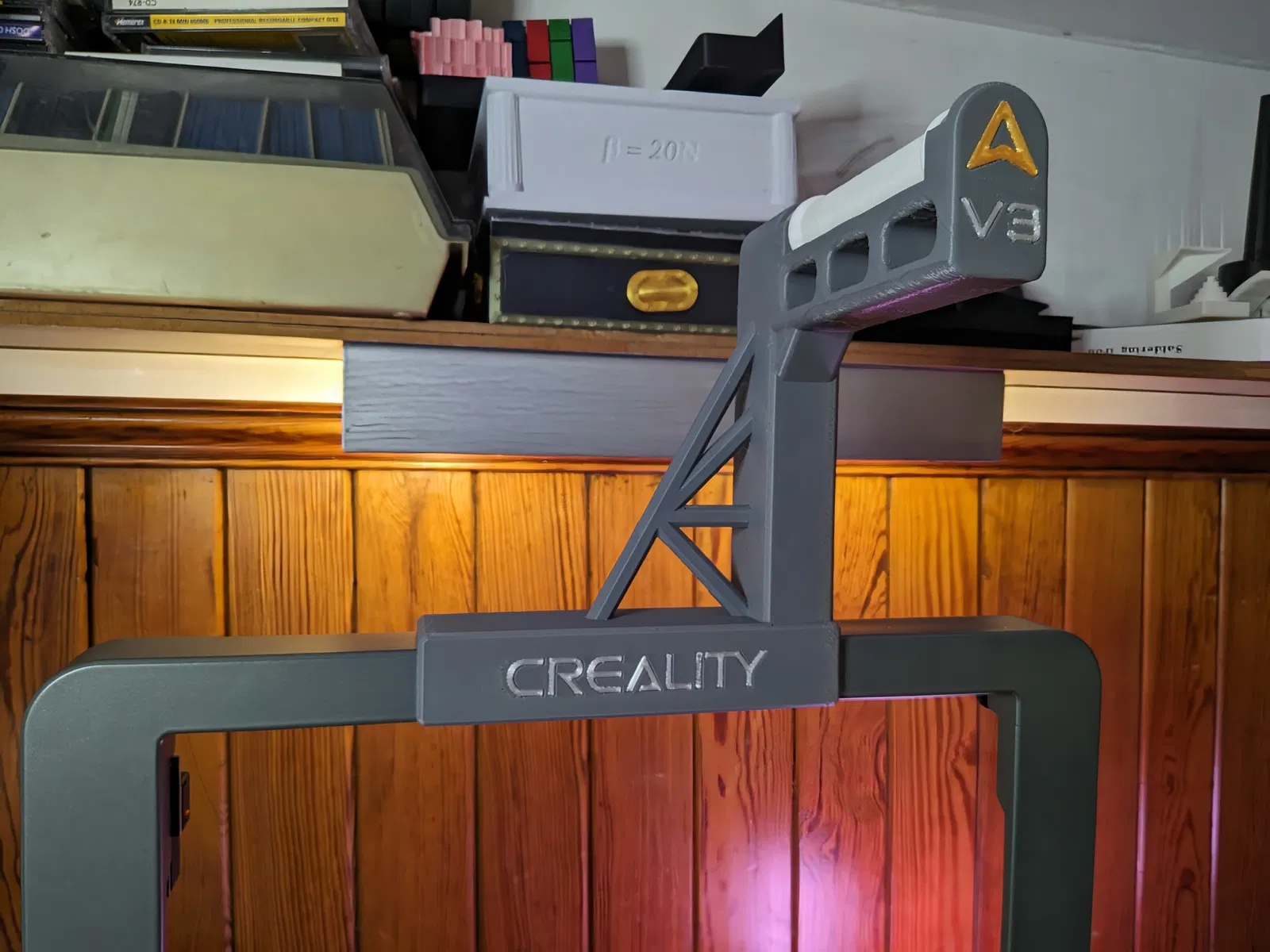

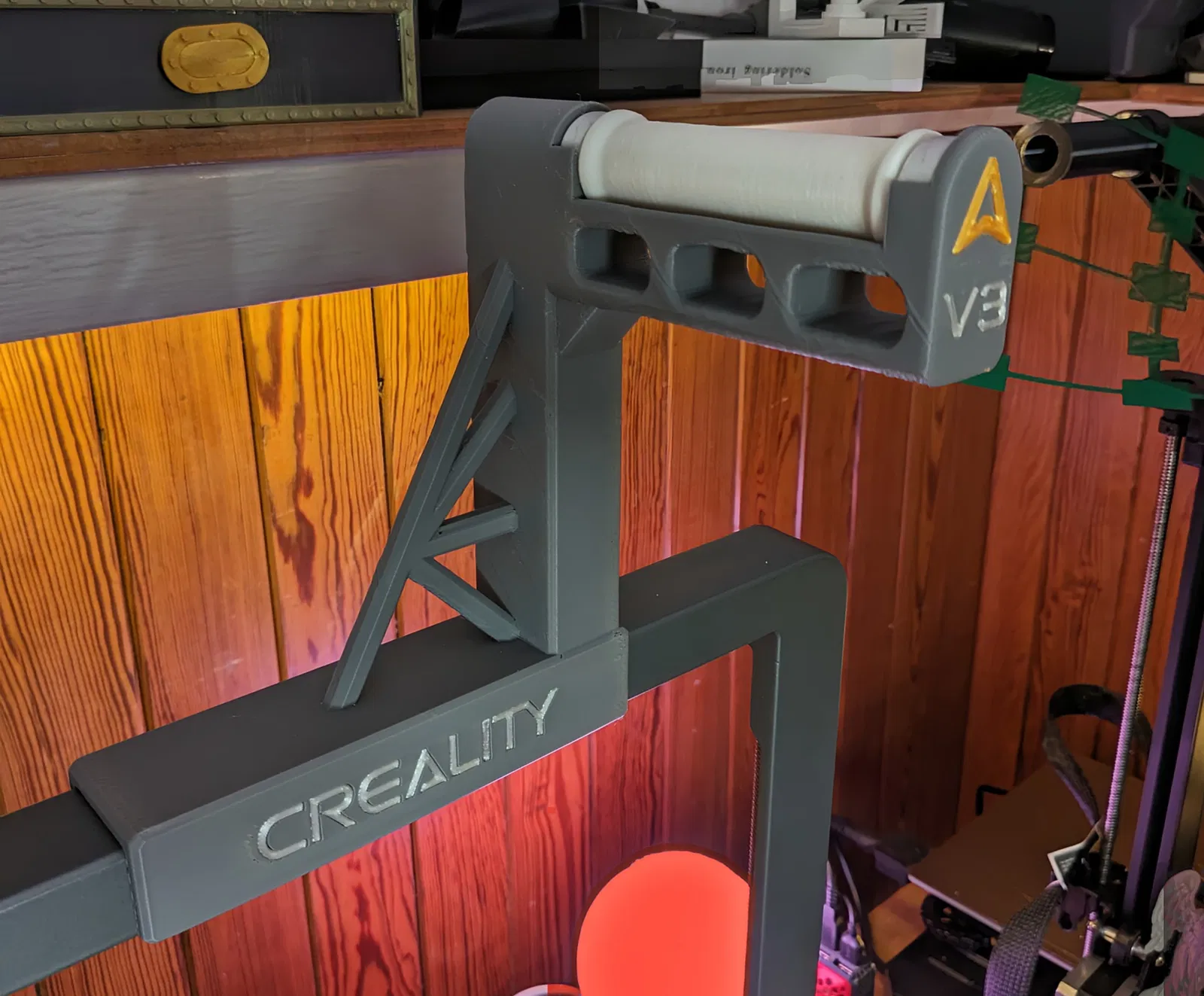

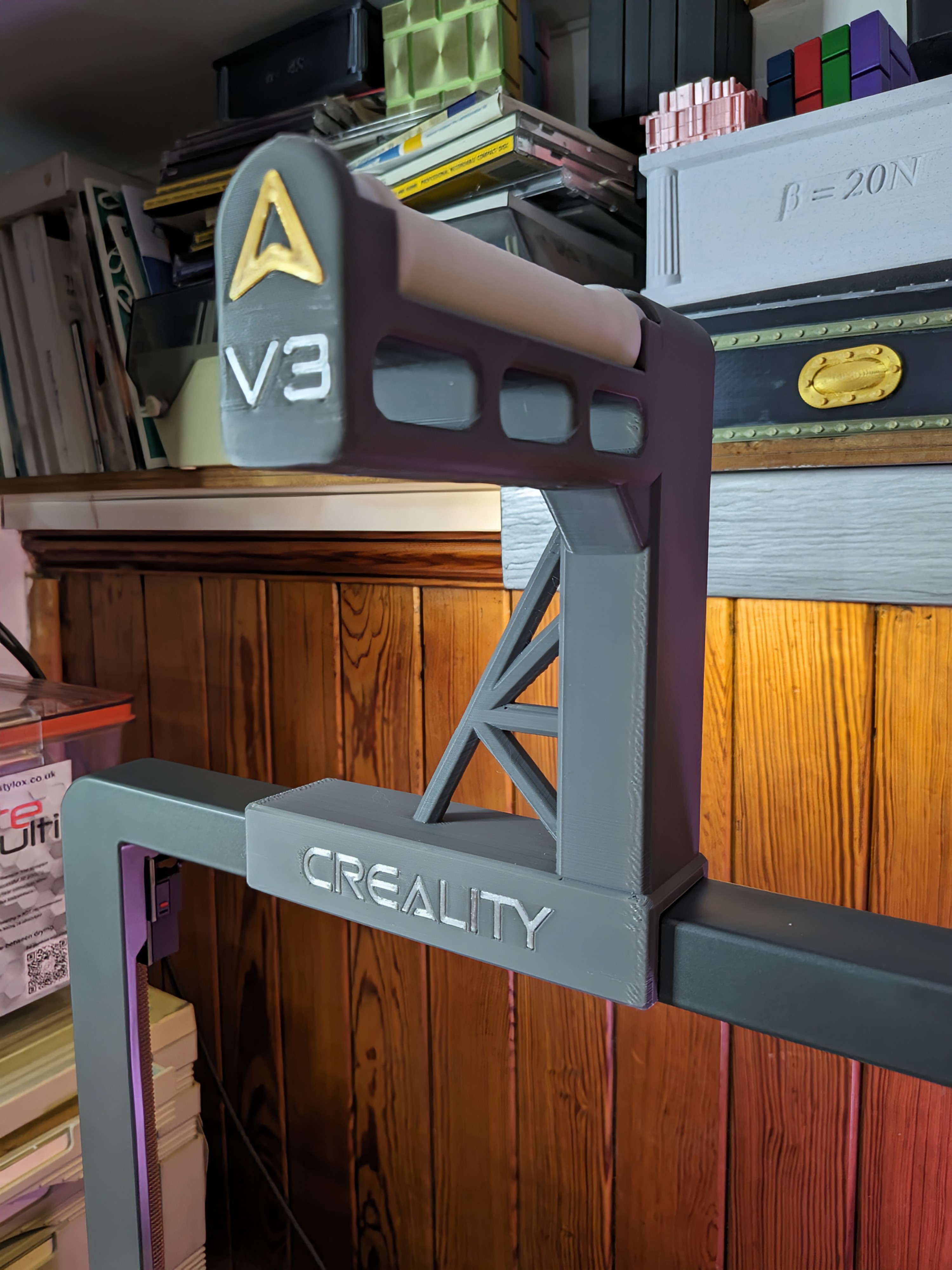

Tui cũng có kèm theo mấy cái Logo và chữ để bạn có thể snap-in vào. Mấy cái này thì không bắt buộc đâu, nhưng tui thích hiệu ứng của nó. Nếu bạn thấy nó không khớp lắm thì thử điều chỉnh lại một chút phần bù X-Y (chỉ cần nhỏ như 0.05mm cũng tạo ra khác biệt) để làm cho nó mỏng hơn một chút.

Cơ chế con lăn và kích thước khung trên được lấy ý tưởng từ mẫu này:

Giá đỡ cuộn dây filament để bàn K1/K1 Max

Vòng bi cho con lăn thì lấy từ bộ sưu tập tuyệt vời này:

Vòng bi in liền

Tui có đính kèm cả phiên bản Mặc định và bản Rộng của vòng bi M608 ở đây.

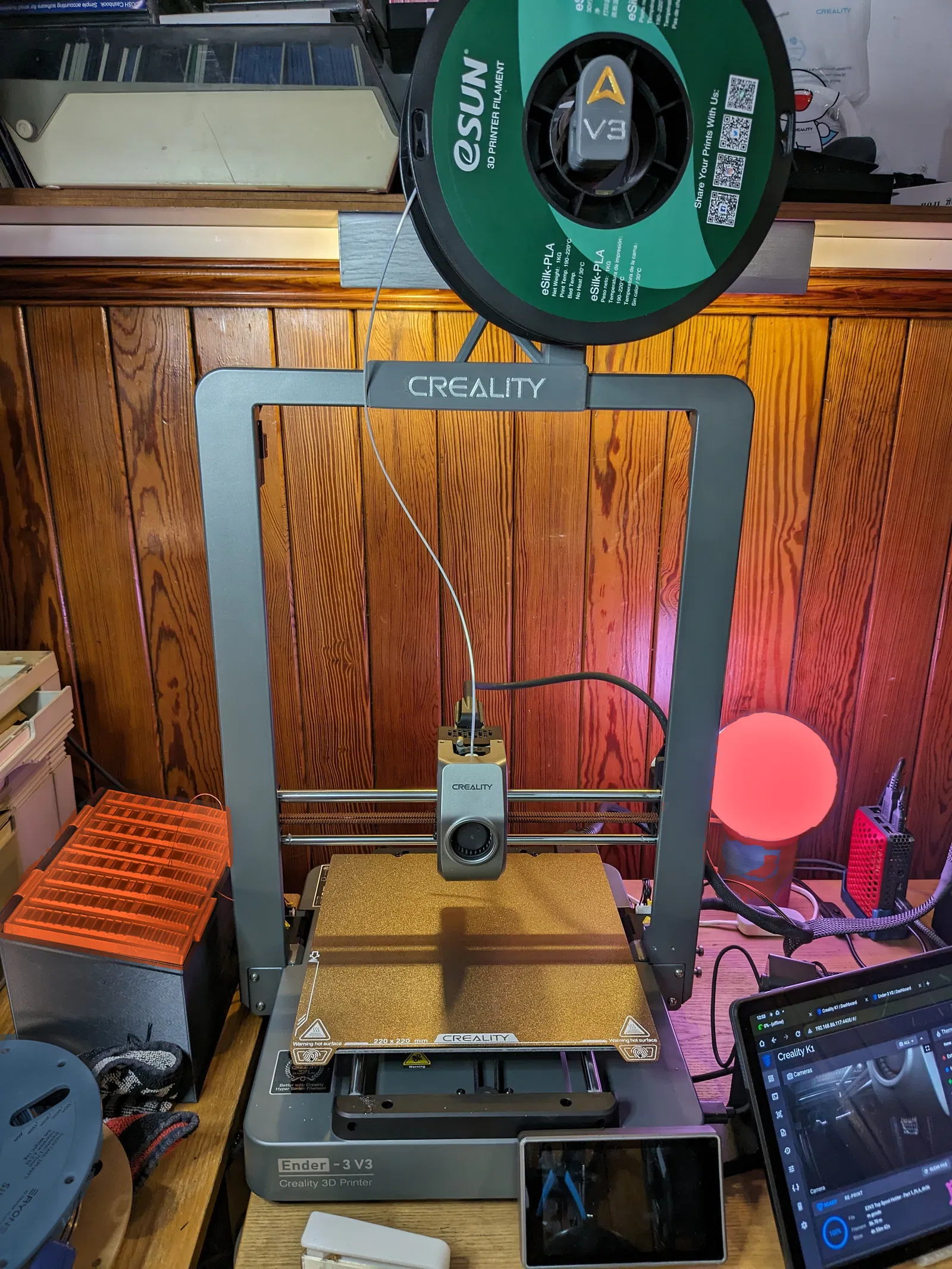

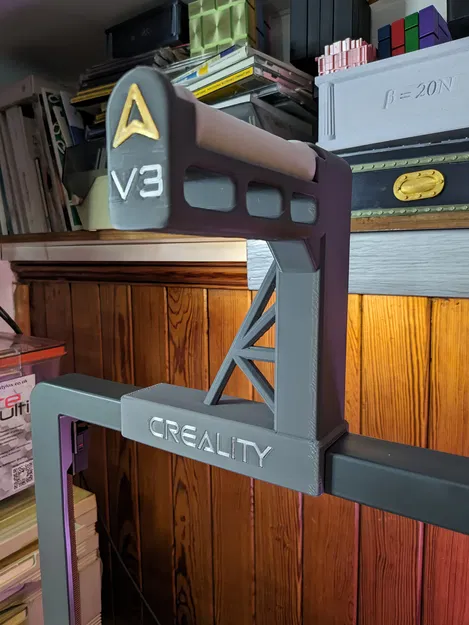

Sau khi in xong và lắp ráp, cái Giá đỡ này nên được đặt khớp lên khung E3V3, chỉ cần nghiêng nó từ phía sau vào. Sau đó bạn có thể bắt vít cố định nó vào hai lỗ vít có sẵn.

Hy vọng cái này hữu ích cho bạn, nhớ đăng tải mấy cái thành phẩm của bạn lên, cũng như bất kỳ vấn đề hay cải tiến nào mà bạn có nhé.
