Giá Treo Cuộn Filament – Nâng Cấp cho Prusa Mini

Tác giả Area51

Lượt tải
368
Lượt thích
76
Lượt coi
6.469

File 11 13,7 MB

  • spool-holder-mini_1776700029.3mf3MF · 287,8 KB
  • spool-holder-plugs-mini_1776700030.3mf3MF · 52,9 KB
  • spool-holder-feet-mini_1776700031.3mf3MF · 138,9 KB
  • Spool_Holder_Screw_Mount_1776700031.stlSTL · 2,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Với con Prusa Mini của mình, mình dùng kèm một cái giá treo cuộn filament đơn giản, nhưng mỗi lần đổi sang cuộn có bề ngang khác là phải chỉnh ra chỉnh vô.

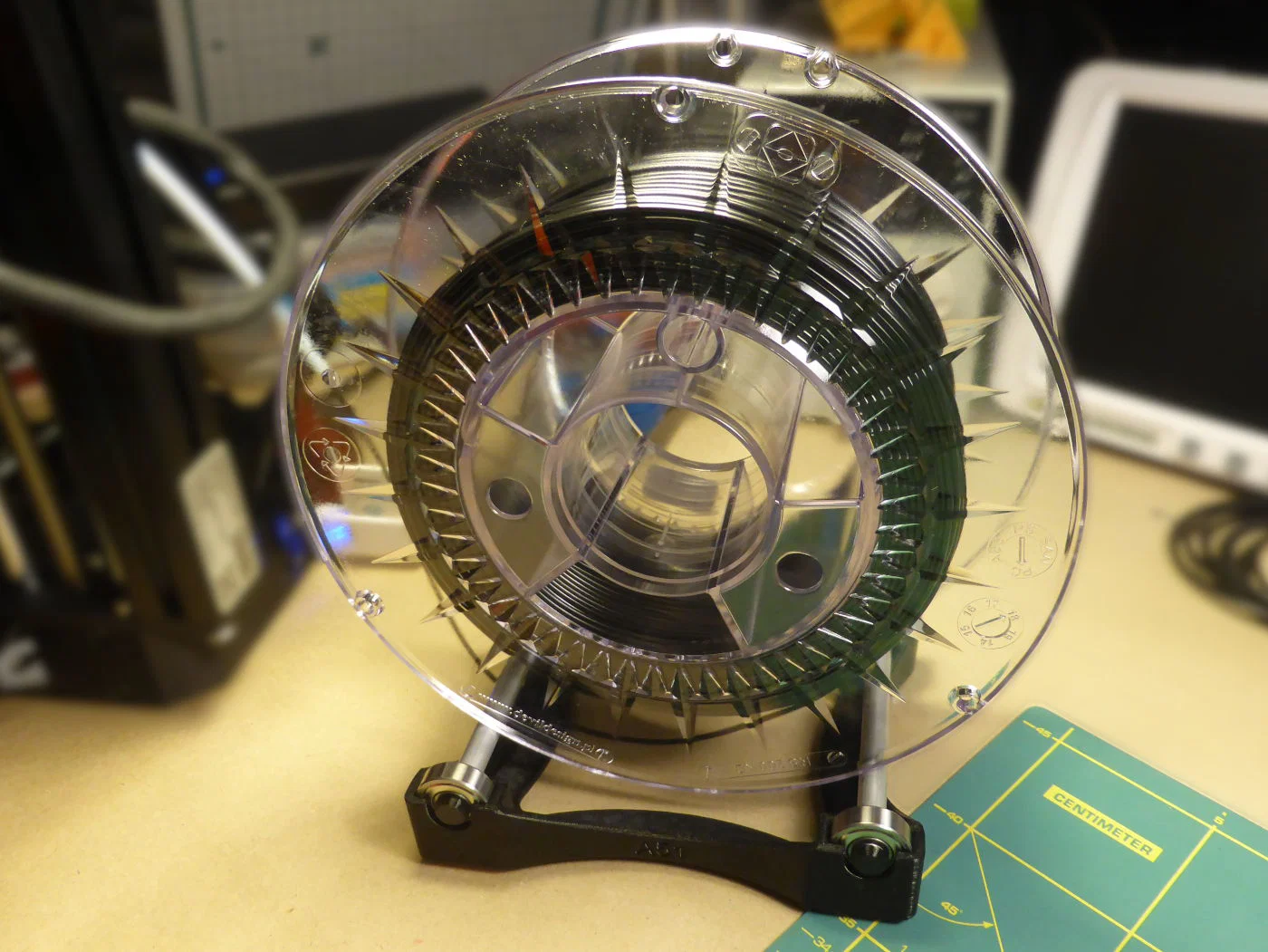

Giải pháp của mình là một mẫu spool holder mới, nhỏ gọn và đơn giản, dễ mang theo, và không cần chỉnh gì khi dùng các cuộn có bề ngang khác nhau.

Spool holder này dùng được với đa số máy in 3D, nên không bị giới hạn chỉ cho Prusa Mini.
Đặt vừa đẹp trong original Prusa Enclosure như một lựa chọn thay thế cho giá treo cuộn filament đi kèm.

Tất cả những gì bạn cần để làm nó:

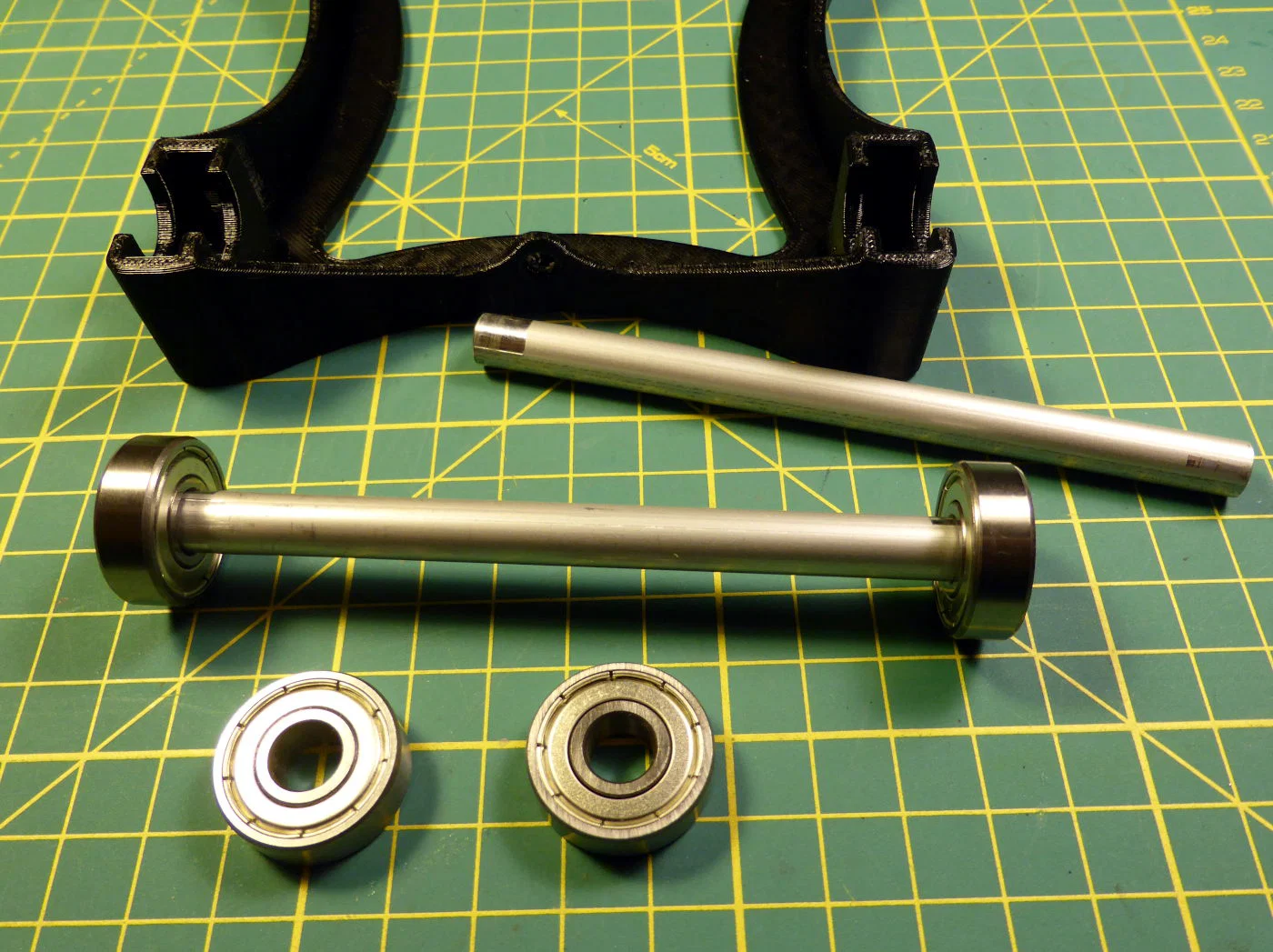

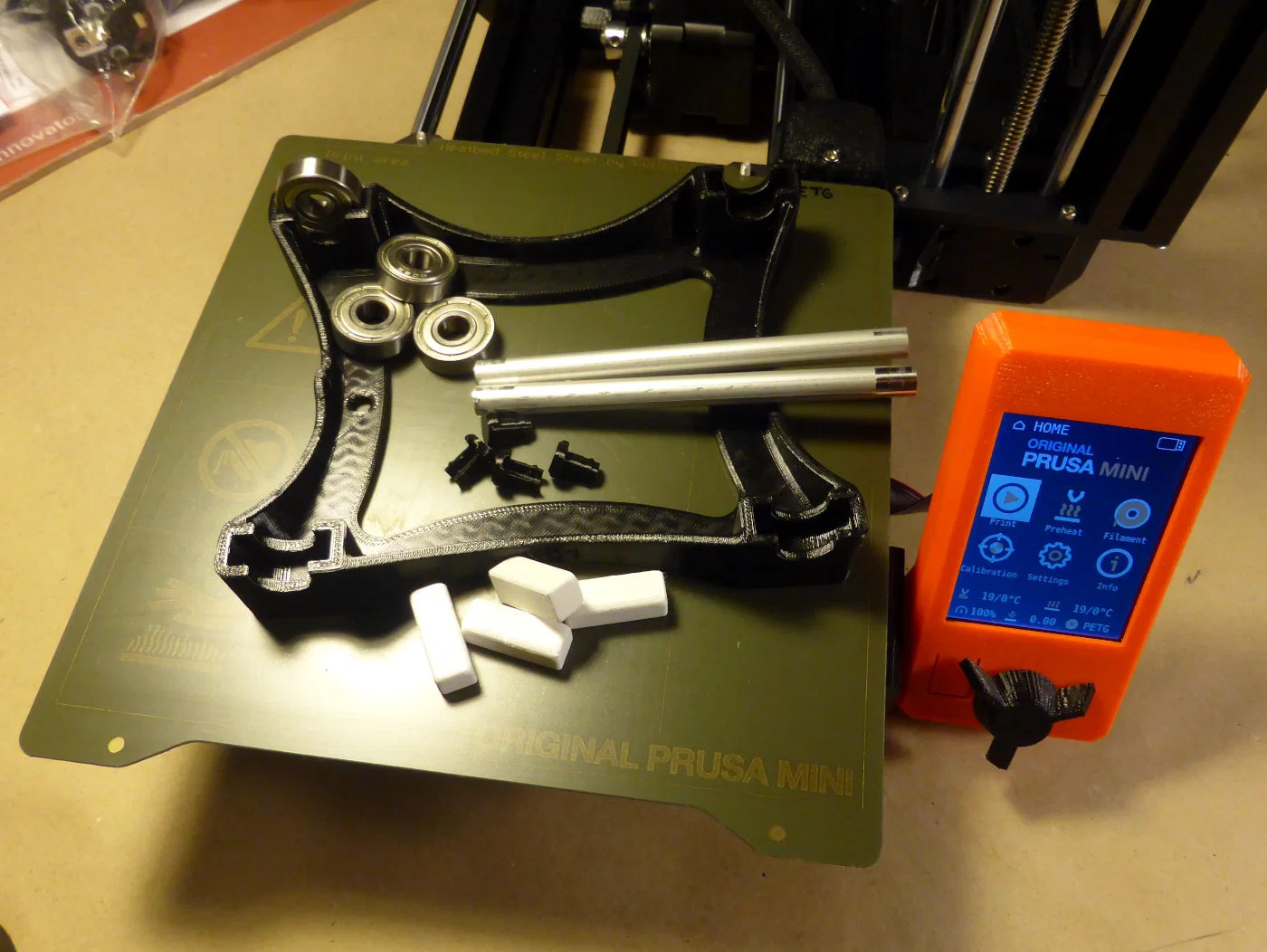

  • 4x vòng bi 608 (tái sử dụng từ giá treo filament của Mini)
  • 2x ống dài: 110mm, OD: 8mm và ID: 6mm (tuỳ chọn ID 7mm)
  • Tuỳ chọn: filament TPU nếu bạn muốn có phần feed ngay trên holder.

Cập nhật:

2021.05.01: Thêm nút (plug) cho ống mỏng có ID 7mm.

2021.04.13: Thêm mẫu để bắt vít (Screw-Mounting).

>> Cho mình xin một lượt like cho vui nha… :) Cảm ơn bạn!


Hướng dẫn in

Dùng file 3mf để xem thiết lập máy in.

In không cần support, có bù Elephant-foot và thiết kế giúp giảm cong vênh. Hai perimeters, 2-3 lớp top và 3-4 lớp bottom, infill từ 10-15%.

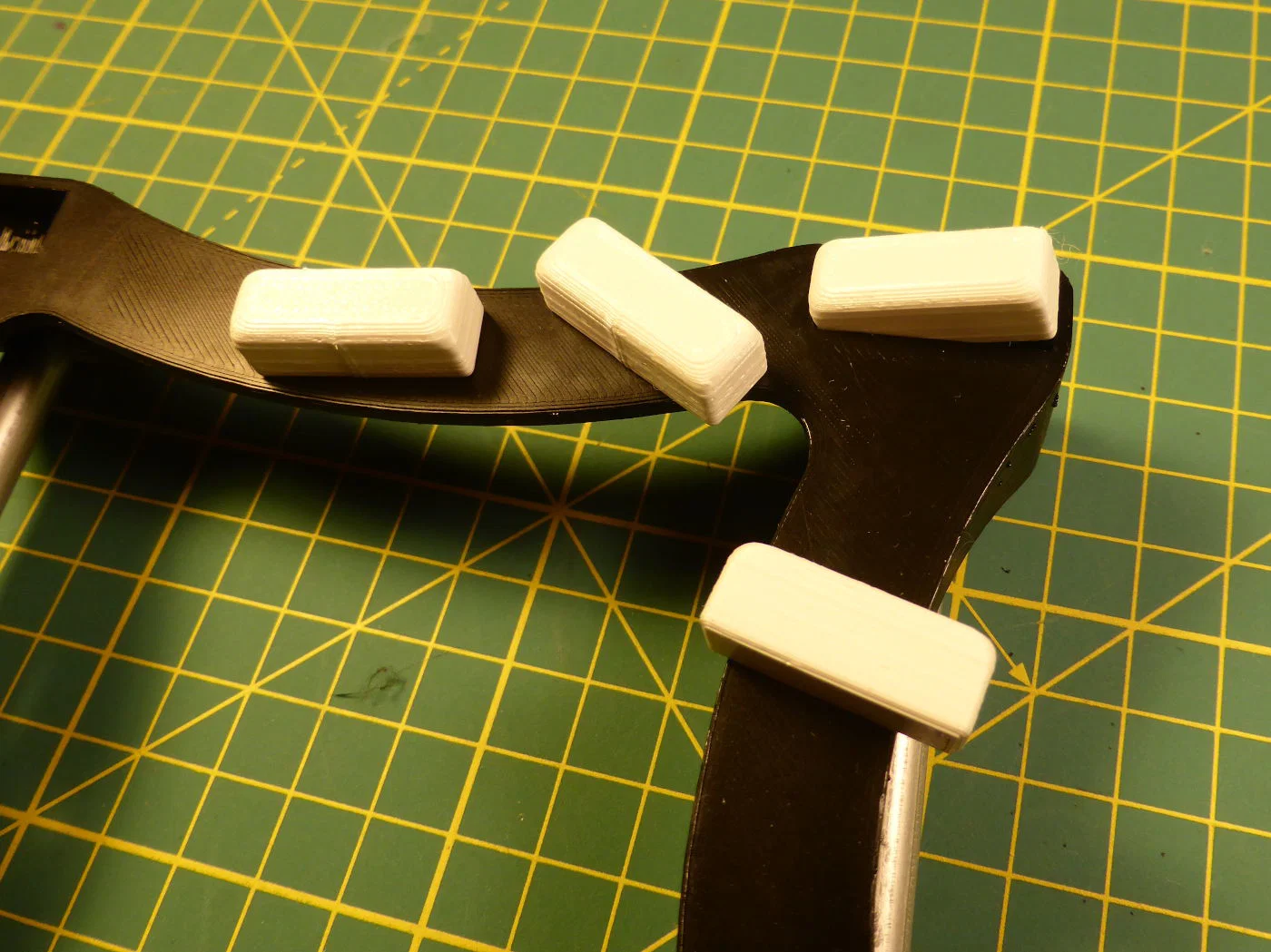

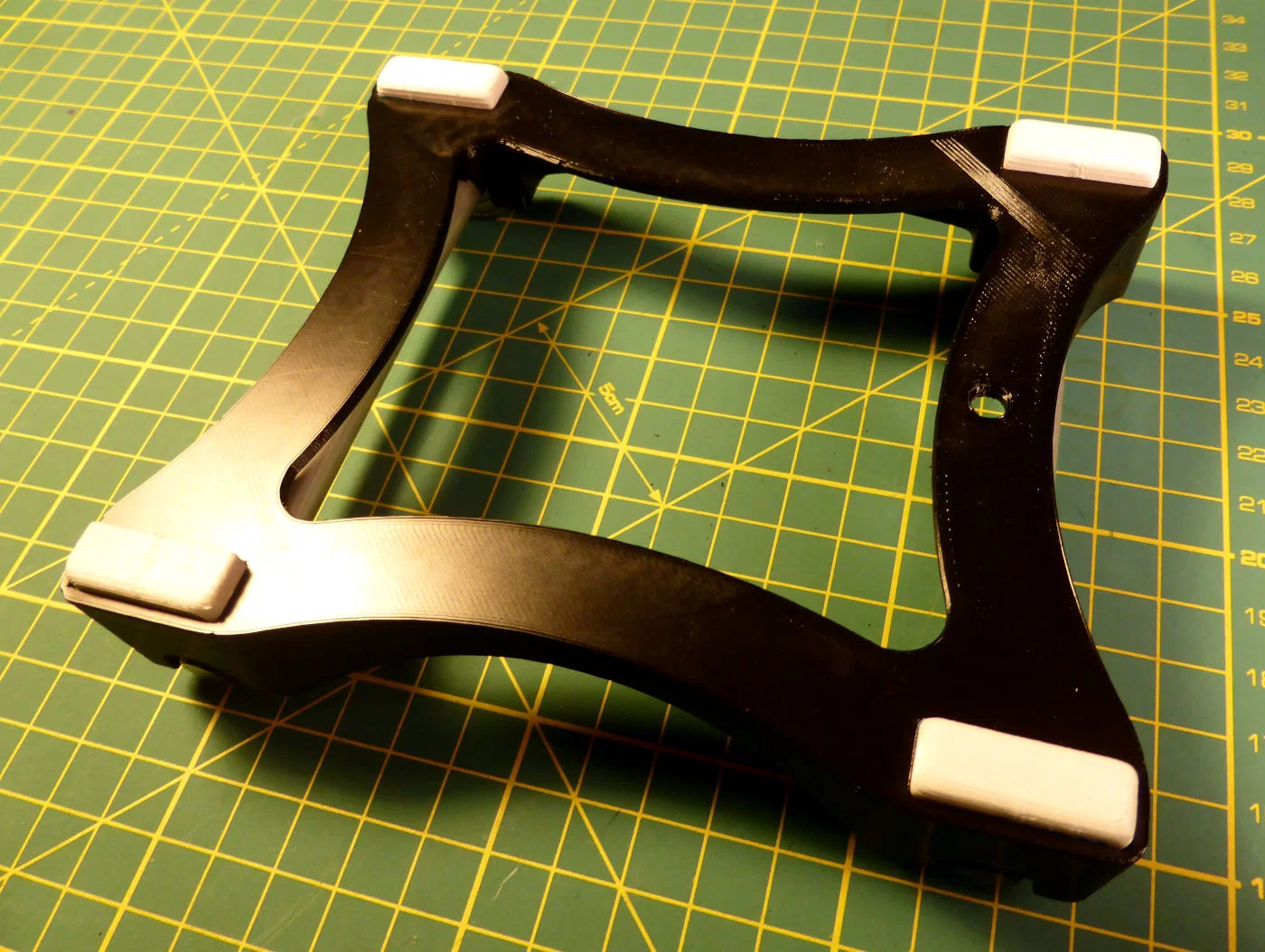

Khung minh hoạ được in bằng Devil Design PETG (đen) và phần chân được in bằng Devil Design TPU (trắng).

Lắp ráp

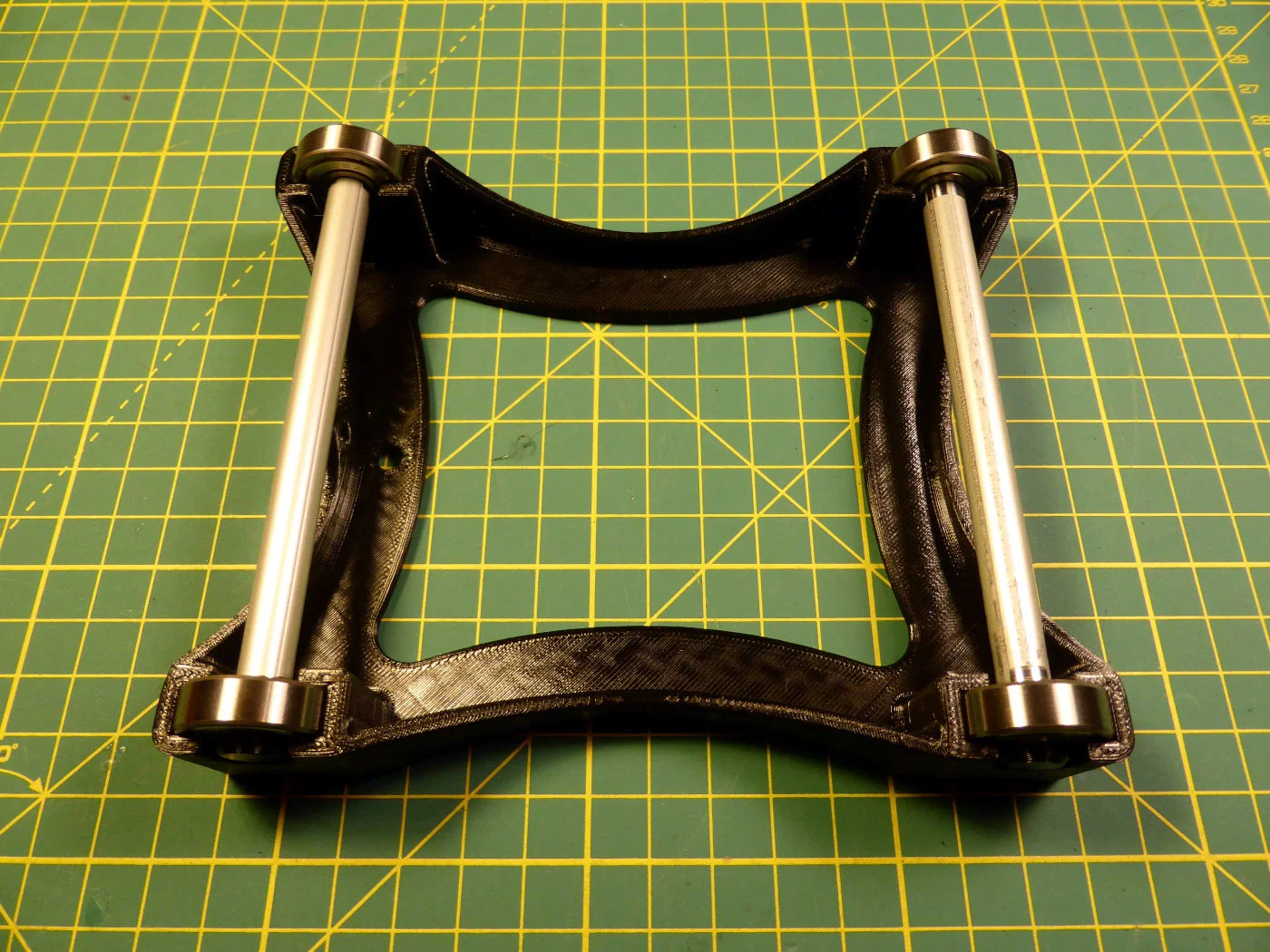

Xem hình để lắp ráp.

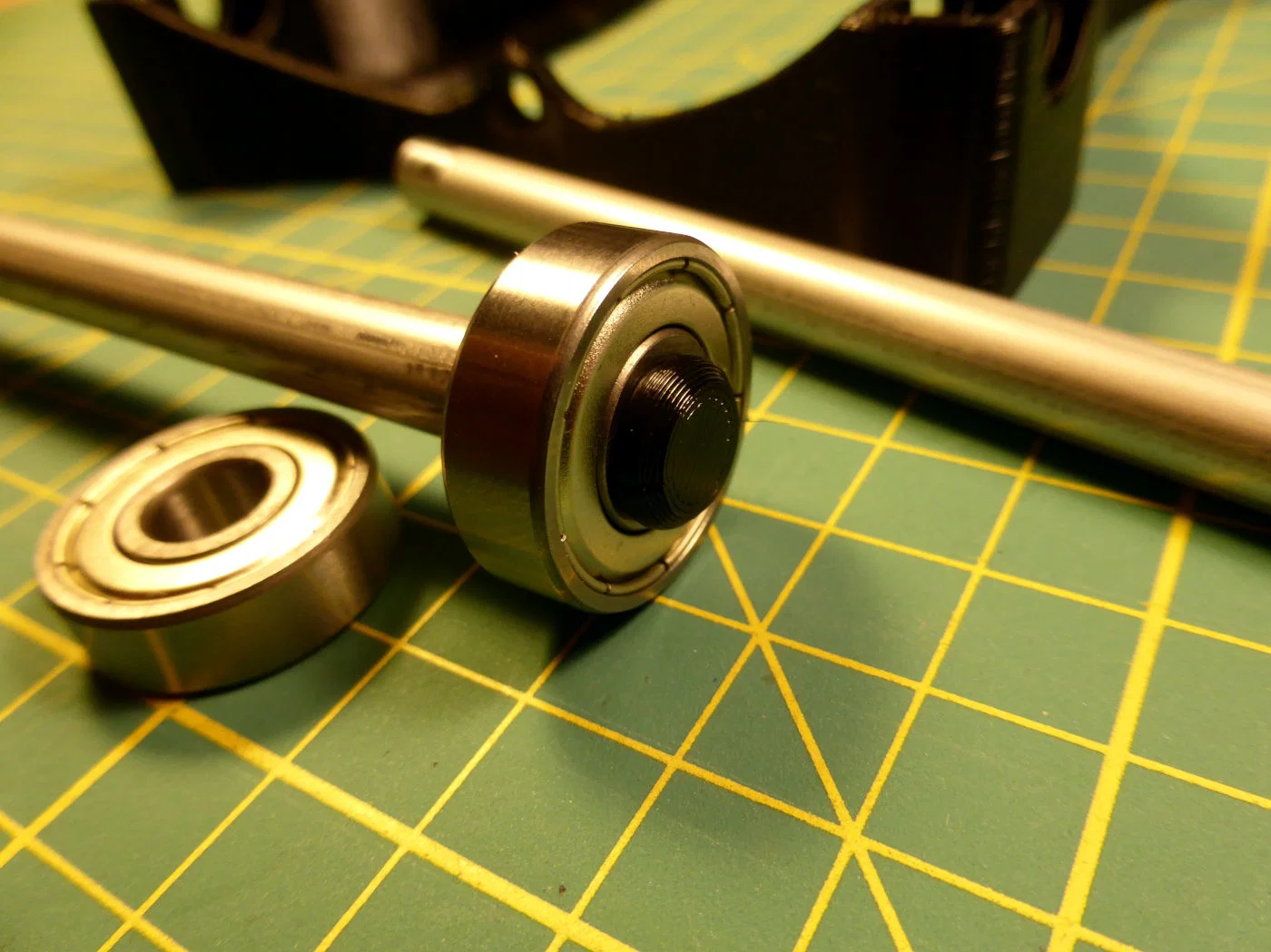

Bạn có thể cần chà nhám hai đầu ống để lắp vừa vào vòng bi — mình cũng bị vậy ;-)

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfgcodestl
Số file mô hình
11
Tổng dung lượng
13,7 MB
File lớn nhất
7 MB
