Công cụ điều chỉnh nhanh nhựa TPU/Flex cho Prusa MK4S với MMU3

Công cụ điều chỉnh nhanh cho Prusa MK4S + MMU3

Mình thường xuyên chuyển đổi giữa các loại sợi nhựa tiêu chuẩn (PLA/PETG) và Flex/TPU trên máy Prusa MK4S có gắn MMU3. Vì cần một cách dễ dàng để đưa lực ép của bộ đùn (extruder tension) về đúng thông số mỗi lần thay đổi, mình đã thiết kế một giải pháp nhỏ hy vọng sẽ hữu ích cho mọi người.

Giải pháp của mình

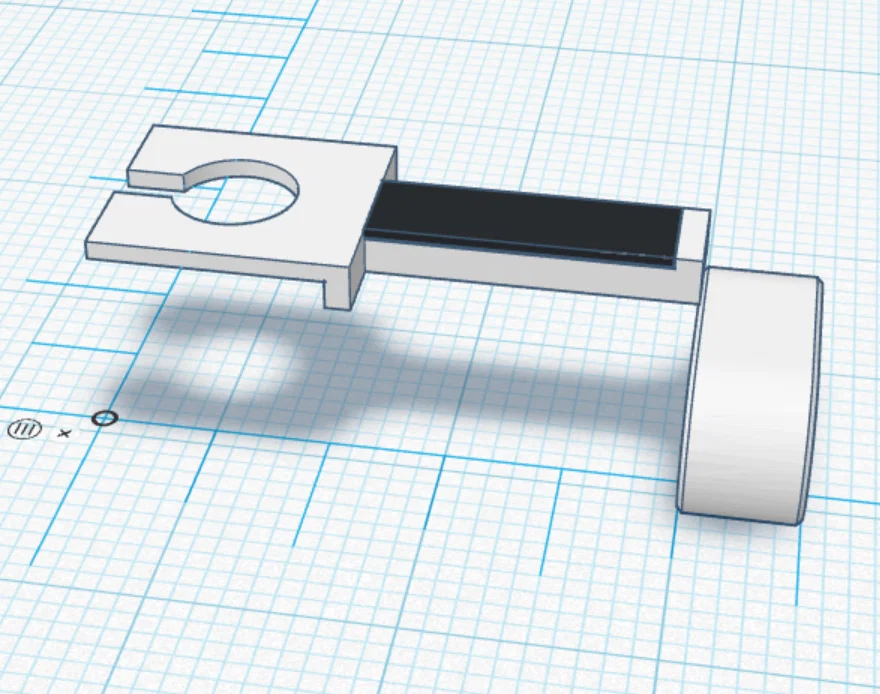

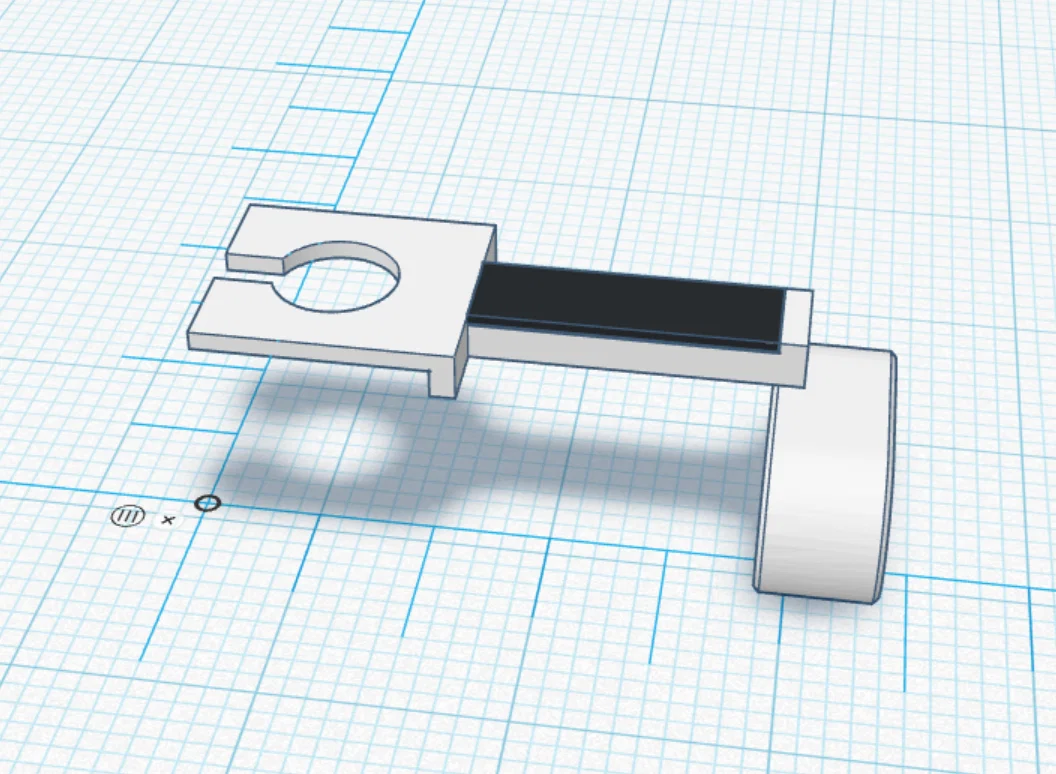

Mình đã thiết kế một thước đo điều chỉnh in 3D (có sẵn trong bài viết này) để gắn phía dưới phần kẹp ống dẫn nhựa. Điều này giúp việc tinh chỉnh lực ép sợi nhựa lên bánh răng dẫn động trở nên chính xác hơn.

Để dễ dàng nhìn thấy vị trí căn chỉnh khi thao tác, mình đã lấy khối kẹp lò xo (idler tensioner block) gốc của Prusa và in bằng nhựa màu trắng. Bạn có thể tìm thấy mô hình của Prusa tại đây: Prusa MMU3 Printable Parts trên Printables.

Chuẩn bị in nhựa Flex

1. Mở cửa bánh răng đùn.
2. Đưa thủ công sợi nhựa Flex qua bánh răng dẫn động vào ống dẫn xuống đầu phun.
3. Đóng cửa bánh răng lại.
4. Nhớ điều chỉnh hai ốc vít lực ép sang thiết lập cho Flex.

Các bước sửa đổi

1. Tắt MMU3 trong phần cài đặt của máy in và khởi động lại.
2. Tháo ống PTFE và đầu in (hotend).
3. Tháo rời hai ốc vít M3×35 mm gốc và khối kẹp lò xo cũ (giữ lại hai lò xo gốc).
4. Chuẩn bị ốc vít mới: Dùng hai ốc M3×40 mm và cắt ngắn xuống đúng 36,5 mm.

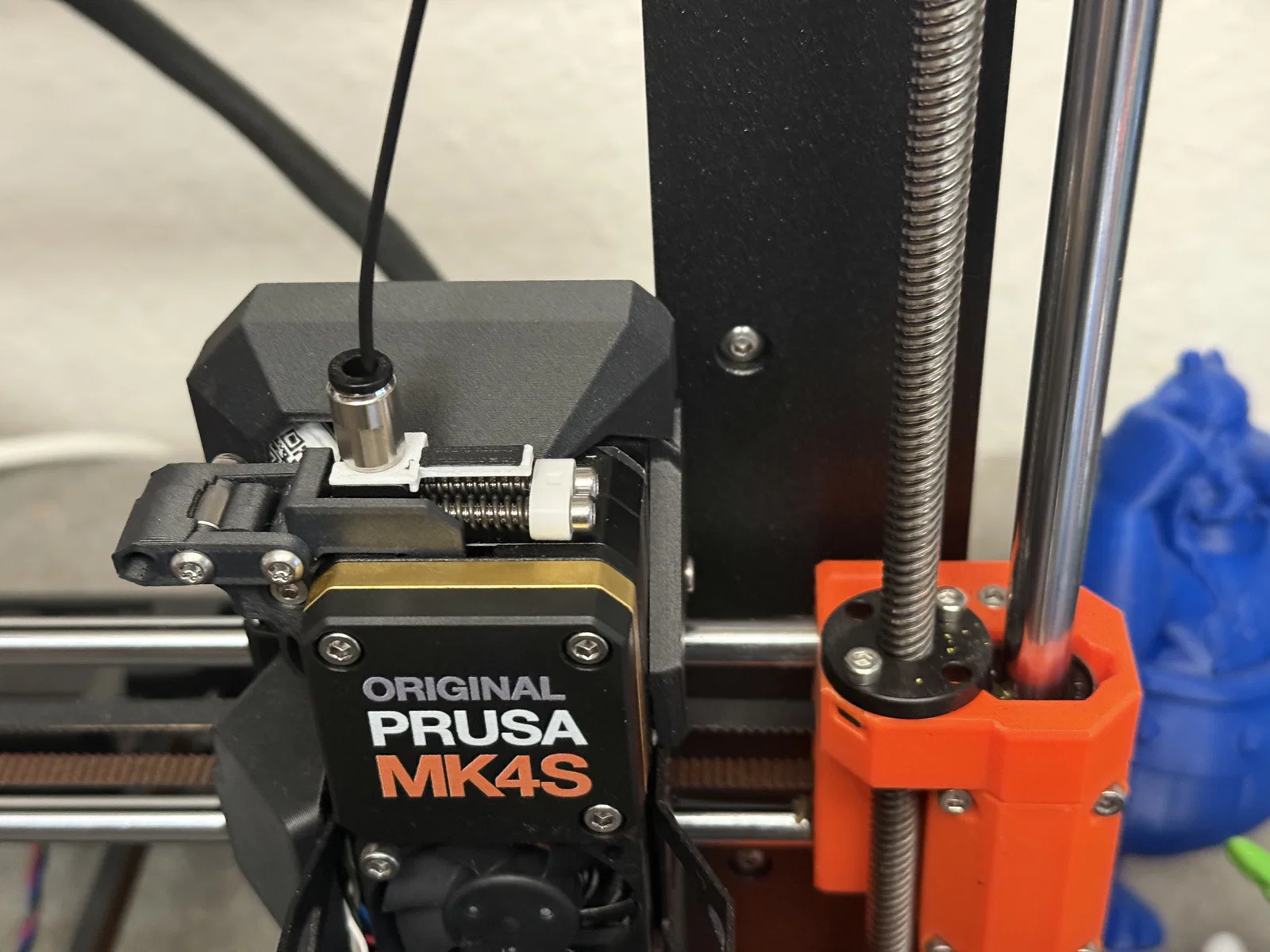

5. Lắp đặt khối kẹp màu trắng cùng với thước đo điều chỉnh mới của mình, sử dụng hai lò xo cũ.

Cách điều chỉnh

Khi chuyển đổi giữa nhựa tiêu chuẩn và Flex, bạn chỉ cần vặn hai ốc cho đến khi khối kẹp màu trắng thẳng hàng với vạch đánh dấu mong muốn.

Thông số đo:

• Tiêu chuẩn (PLA/PETG): 13,9 mm tính từ khối nhôm tại vị trí kẹp ống.
• Flex / TPU: 15,0 mm tính từ khối nhôm tại vị trí kẹp ống.

Vạch đen trên thước đo chỉ vị trí Tiêu chuẩn, trong khi đầu thước chỉ vị trí Flex. Thiết lập này giúp bạn đổi nhựa chỉ trong vài giây mà không cần thước kẹp hay đoán chừng.

Cấu hình máy in (Slicer Profiles)

1. Đảm bảo đã chọn cấu hình máy in MK4S tiêu chuẩn trong Slicer.
2. Chọn profile "Original Prusa MK4S 0.4 nozzle".

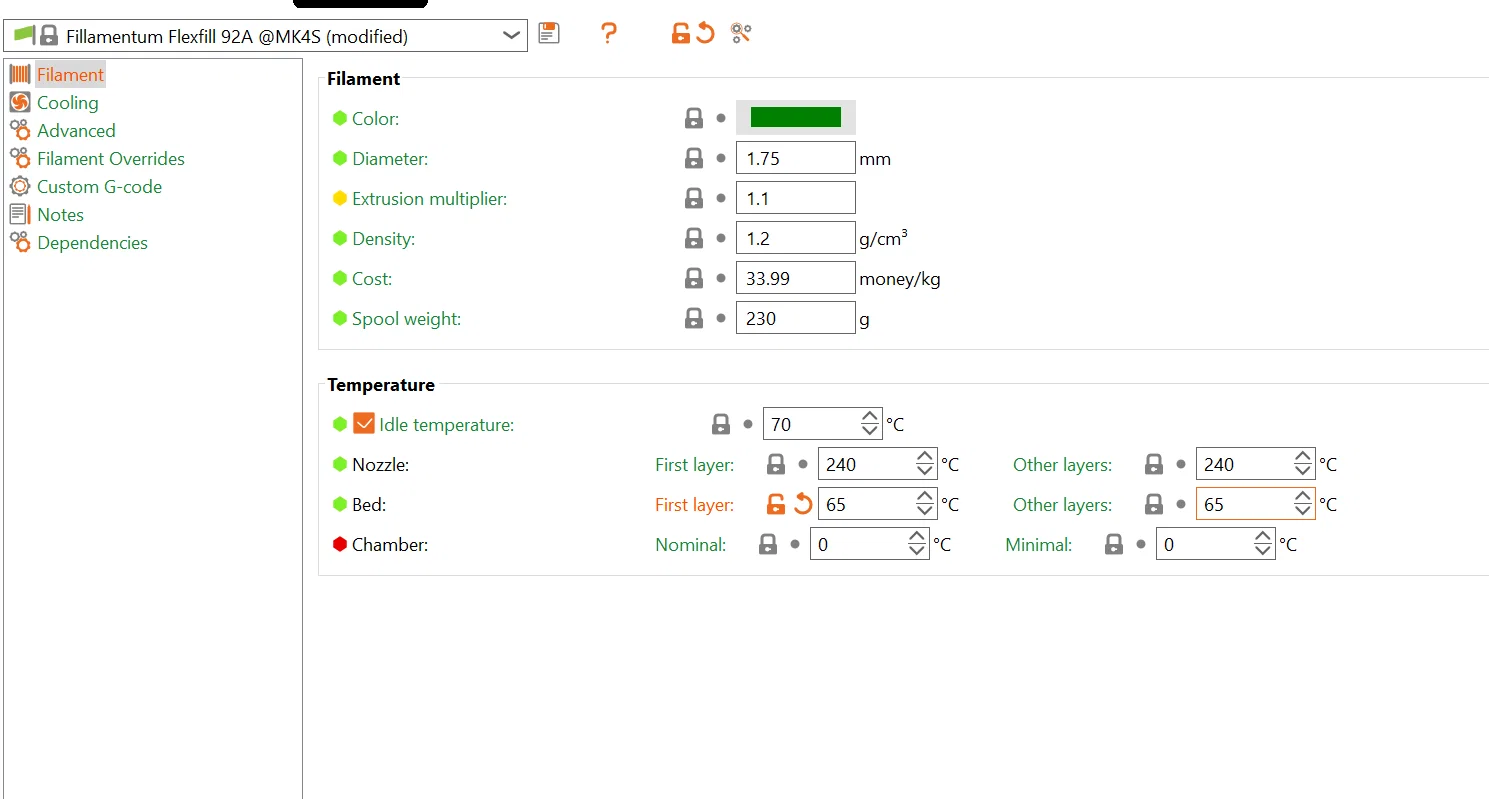

3. Trong phần cài đặt nhựa (filament), tìm profile "Fillamentum Flexfill 92A @MK4S".

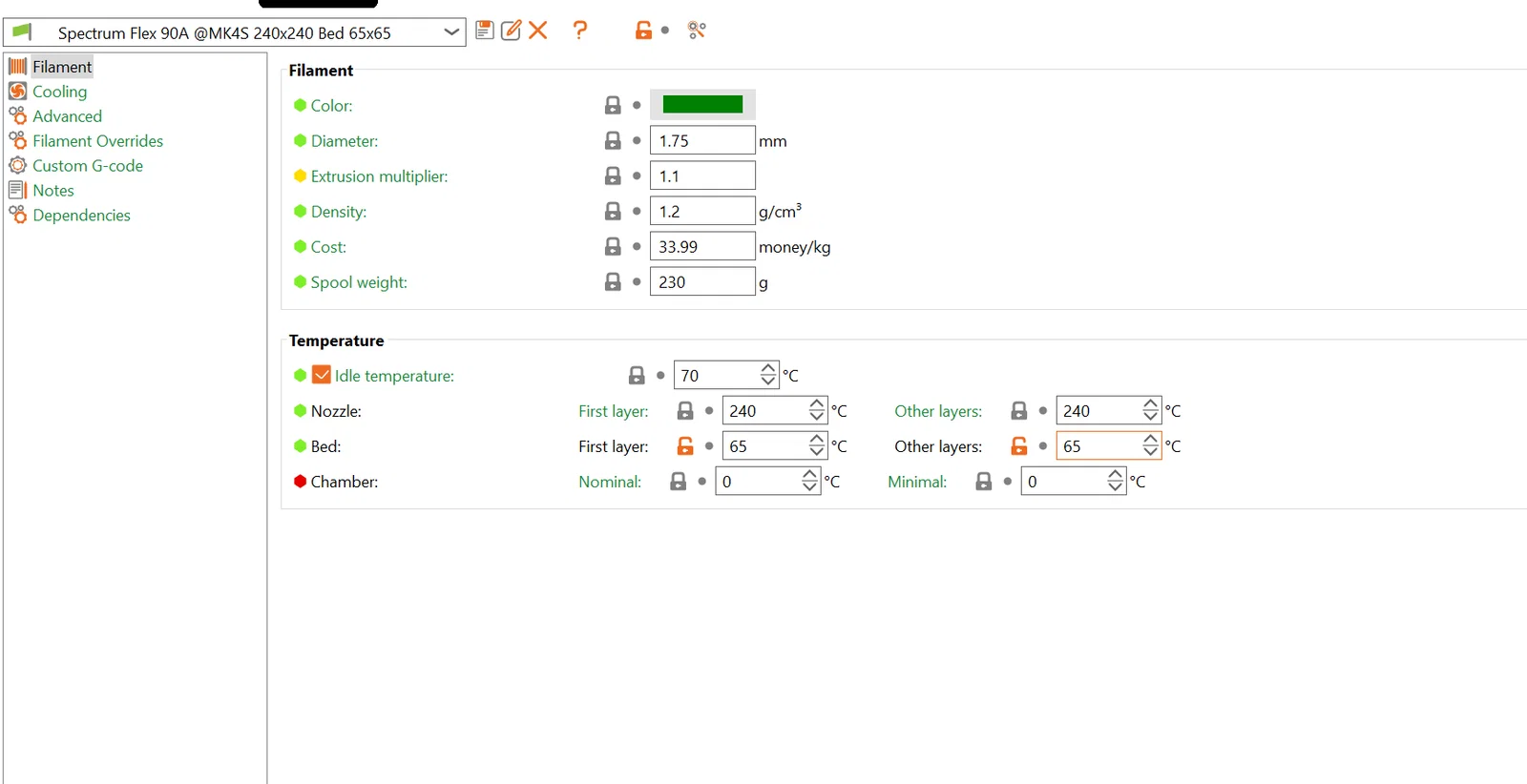

4. Ví dụ: Mình dùng Spectrum Flex 90A. Để thích nghi với loại này, mình chỉ chỉnh nhiệt độ bàn in lên 65°C và lưu lại thành "Spectrum Flex 90A @MK4S 235x235 Bed 65x65".
5. Các cài đặt khác giữ nguyên mặc định.

Kết quả in hoàn hảo ngay từ lần đầu tiên!

Chuyển về chế độ MMU3:

1. Vào cài đặt, bật lại MMU và khởi động lại máy.
2. Lắp lại ống PTFE.
3. Điều chỉnh hai ốc vít trở lại thông số tiêu chuẩn cho PETG/PLA.

Cài đặt in khuyến nghị (Slicer)

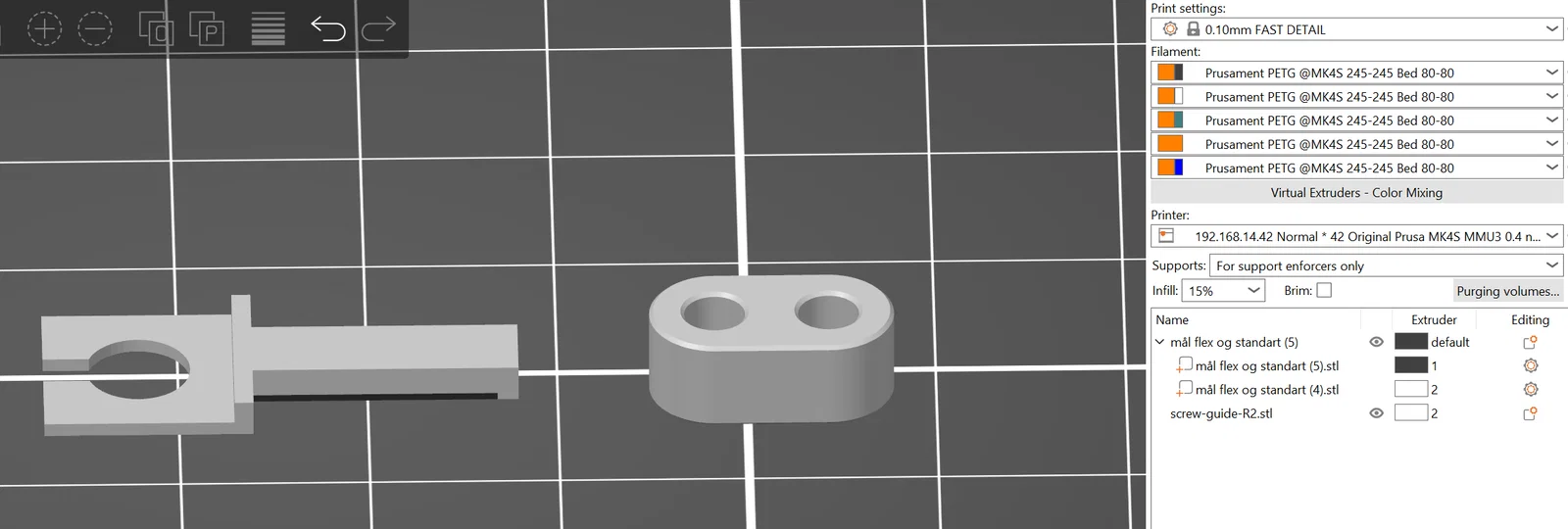

Vui lòng xem ảnh chụp màn hình slicer đính kèm để có cấu hình chính xác. Để đảm bảo độ bền và hiệu quả vận hành tốt nhất, bạn nên in các chi tiết bằng nhựa PETG.

Trân trọng, Leif Lumby Henriksen Cộng đồng Odense3D: https://facebook.com/groups/2911561982402973
