Socket Hot Swap Không Cần Hàn cho Bàn Phím Handwired & Macropad

Mình remix lại thiết kế rất hay của stingray127 và chỉnh vài điểm nhỏ để việc lắp đặt dễ hơn một chút.

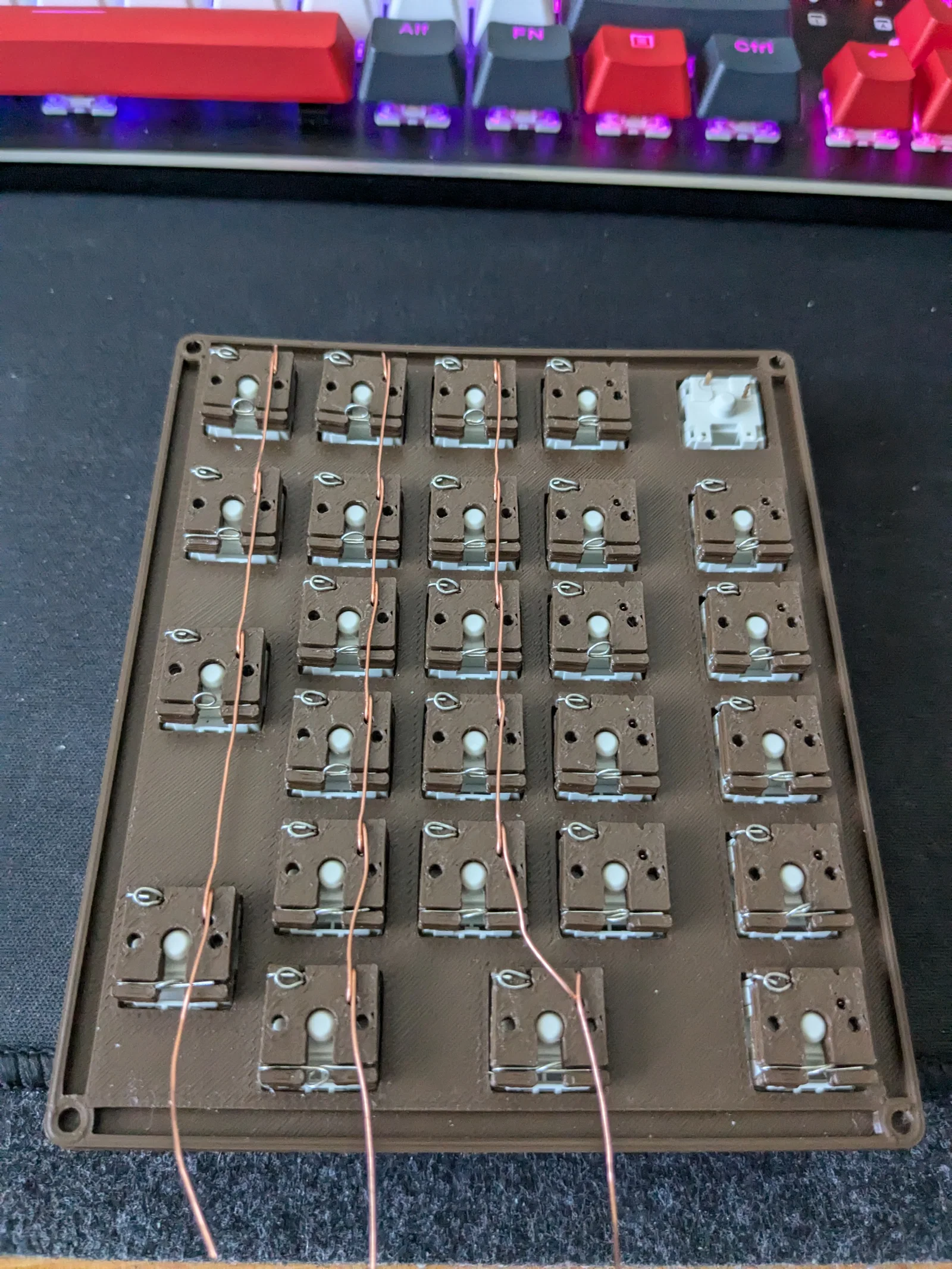

• Thêm một góc cho sợi dây horizontal để dây nằm yên và tránh vướng vào dây vertical của ma trận.

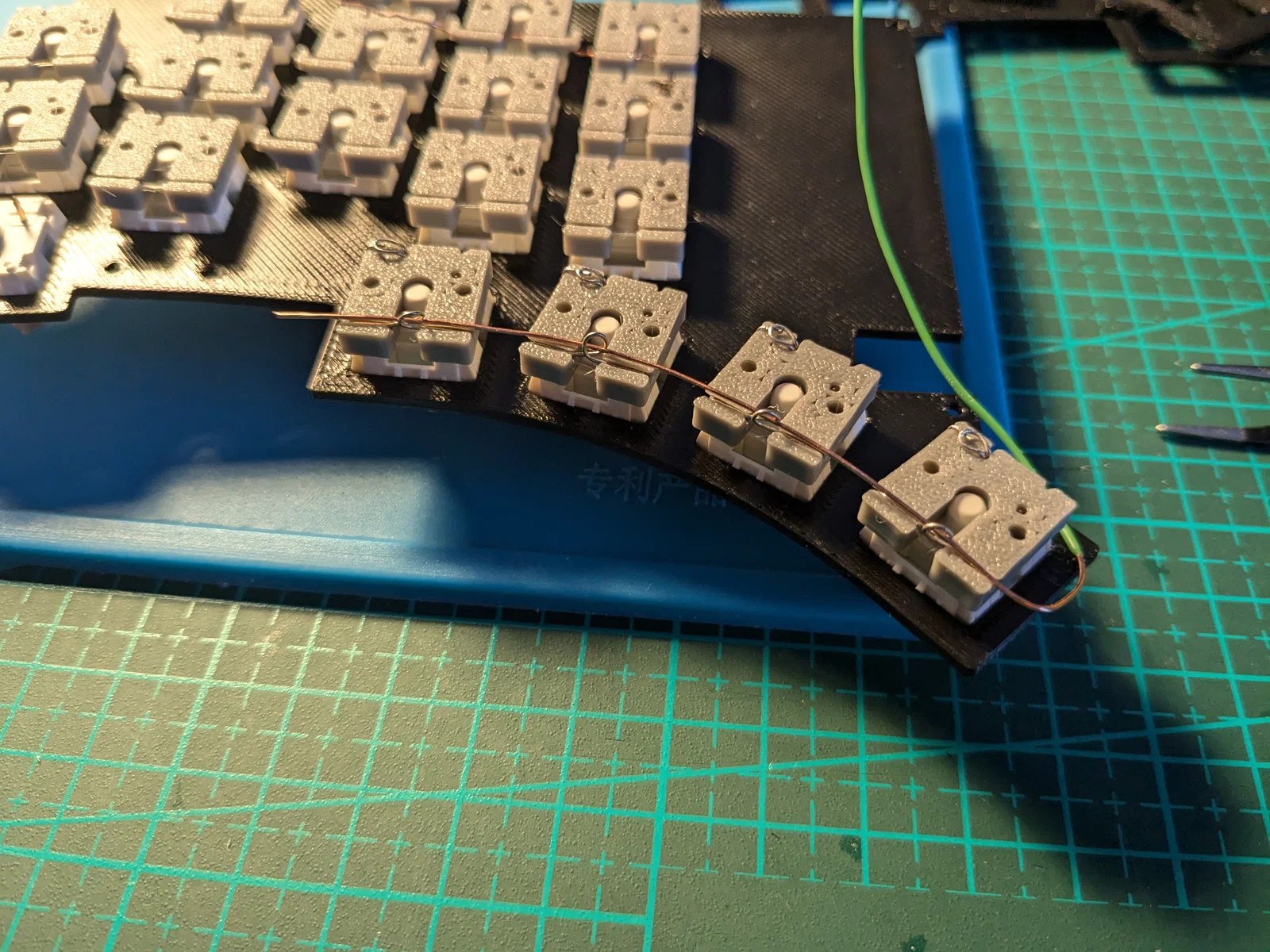

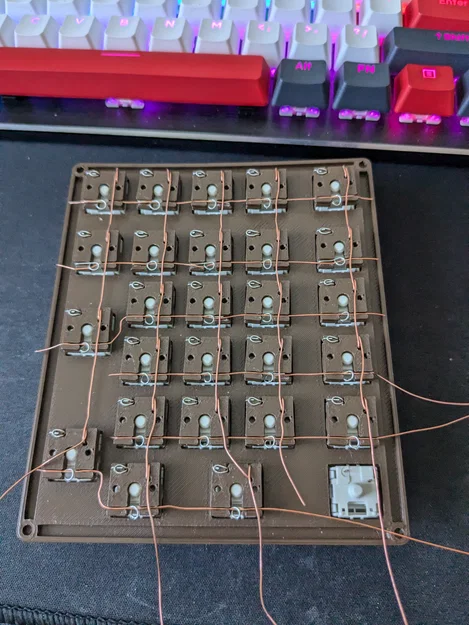

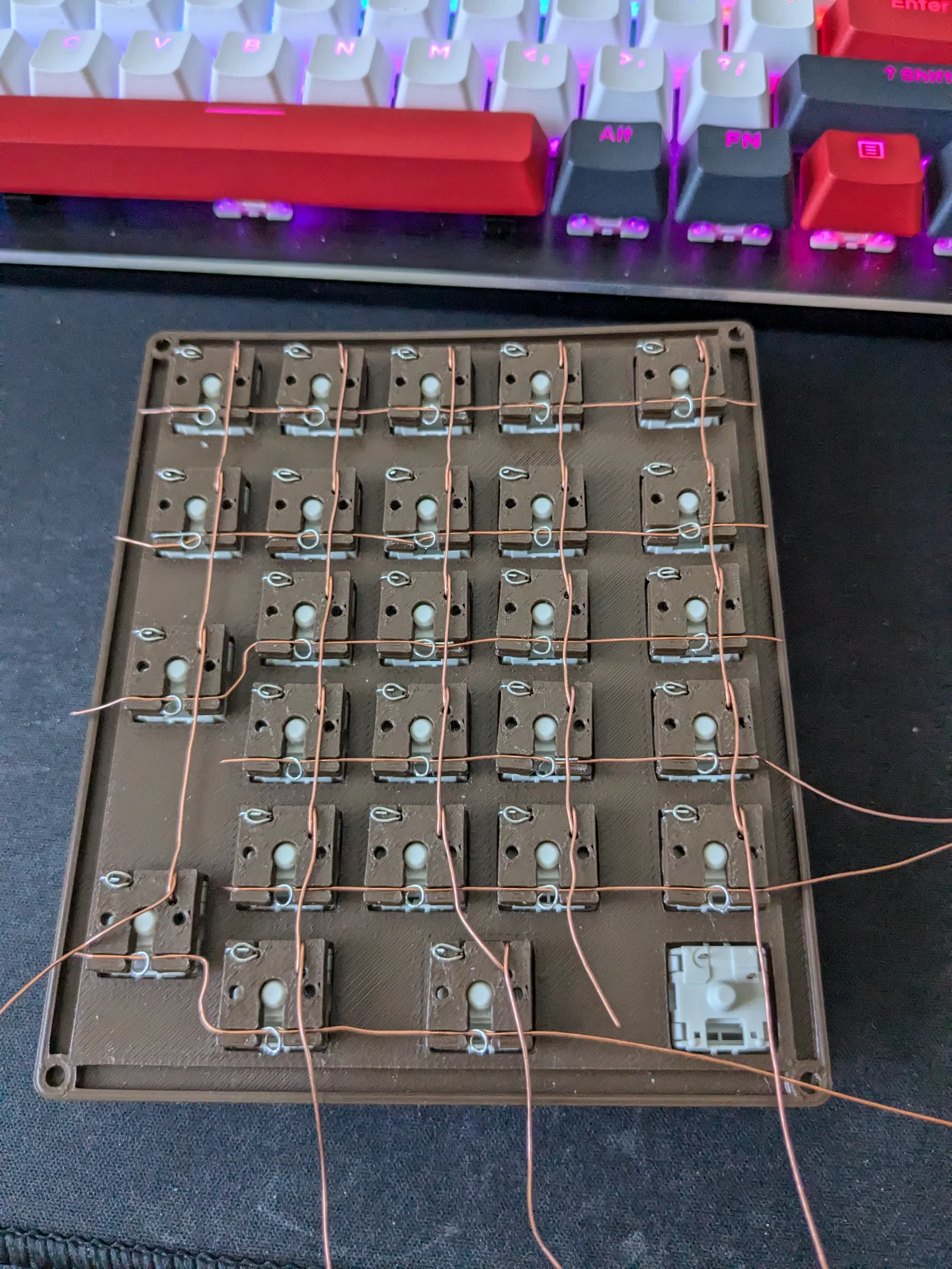

• Với thay đổi ở trên, mình luồn dây qua vòng tạo bởi diode rồi ép/dằn xuống dưới vào cái lỗ (xem hình thứ ba để thấy ví dụ). Cách này cho tiếp xúc điện cực kỳ chắc và cũng dễ lắp hơn, vì bạn chỉ cần xỏ dây chạy theo hàng (row) qua các vòng.
• Bỏ các góc vát ở hai bên mẫu vì không có tác dụng gì mà còn làm yếu chi tiết; lúc lắp đặt các góc này hay bị gãy.
